Конструкция #1 – насос для перелива жидкости
Этот насос скорее всего окажется самым простым и самым дешевым, ведь исходные материалы буквально бросовы, т.е. не стоят вообще ничего.
Для реализации задумки по его сборке необходимы следующие материалы:
- пластиковая бутылка с пробкой;
- пластиковая бутылка без пробки;
- кусочек пластиковой трубы подходящего диаметра;
- изливной шланг.
Для начала, необходимо изготовить лепестковый клапан.
Вынимаем прокладку из крышки пластиковой бутылки. Обрезаем по кругу, чтобы прокладка в диаметре стала меньше горлышка бутылки. При этом, нужно оставить нетронутым узкий сектор, около 15-20 градусов.
Сектор необходимо оставить такой ширины, при которой он сможет легко качаться, но не отрываться
В центре крышки от пластиковой бутылки сверлим отверстие, примерно 8 мм. Вставляем прокладку и завинчиваем обрезанное горлышко.
Цель ввинчивания горлышка – зажать мембрану и получить лепестковый клапан
В готовый клапан вставляем пластиковую трубу. Со второй пластиковой бутылки отрезаем верх. Должно получиться что-то похожее на заборную воронку. Закрепляем ее поверх пластиковой трубы.
На второй конец пластиковой трубы надеваем изливной шланг. Самый простой самодельный насос для откачки воды готов.
Конусообразная часть поможет жидкость открыть лепесток. Кроме того, не будет происходить удара клапаном о дно
Резким движением руки вверх-вниз заставляем жидкость подниматься по пластиковой трубе до излива. Дальше жидкость потечет самотеком.
Есть еще другие варианты:
Галерея изображений
Фото из
Самый распространенный самодельный вариант
Самодельная модель поршневого насоса
Остроумное решение центробежного типа
Вибрационный агрегат собственноручного производства
Для использования поршневого насоса поверхностного или погружного типа необходим трубчатый колодец – скважина, которую также можно самостоятельно пробить как абиссинский колодец или пробурить.
Гидротаранные насосы заводского изготовления
Разумеется, такие простые и надёжные устройства не могли миновать претензий на серийное производство. В настоящий момент их производят как отечественные, так и зарубежные фирмы. Однако из-за своей специфики работы (часть воды сбрасывается через клапан) они имеют довольно узкую область применения — в городском хозяйстве они практически бесполезны, зато незаменимы в отдалённых, неосвоенных районах, экопоселениях и фермерских хозяйствах.
На сегодняшний день в России только одна фирма выпускает эти экологически чистые и эффективные устройства — производственная артель «Урал». Модельный ряд представлен насосами «Качалыч» ГТ-01 (190 у. е.) и ГТ-03 (110 у. е.), а также их разновидностями.
Изготовление насоса своими руками обойдётся несколько дешевле, даже если приобретать все детали. Однако реальная экономия достигается при наличии подручных средств — в этом случае насос будет практически бесплатным, при этом его производительность может быть существенно выше за счёт более объёмного фидера и пропускной способности всей системы.
Любой прибор или устройство на основе действий естественных сил заслуживает пристального внимания и разработки. Игнорируя бесплатную энергию, данную самой природой, мы рискуем внезапно остаться беспомощными в отсутствие бензина и электричества. Перевод подсобного хозяйства на альтернативные источники энергии — залог спокойствия и гармонии с окружающей средой.
Выставление климат контроля на отопителе
У отопителя есть автоматический режим или как его многие называют — климат контроль. При нем устройство работает и управляется не по максимально выставленной мощности, а исходя из окружающей и предустановленной температуры.
Чтобы запустить этот режим, необходимо одновременно нажать две верхние кнопки.
После этого высветится показание температуры. Кнопками вверх-вниз устанавливаете желаемое значение. Как работает вебаста в этом режиме?
Например вы выставили на дисплее 19С, и по достижении в гараже заданной температуры, отопитель будет автоматически поддерживать этот параметр, периодически снижая или увеличивая обороты и температуру выхлопа. Для вас это прямая экономия топлива.
Чтобы задать на приборе дату и время, нажимаете на верхнюю кнопку со звездочкой и правыми кнопками переключаете цифры (часы-минуты).
Зачем это нужно? А затем, что таким образом вы сможете запрограммировать временной интервал работы и включение устройства в свое отсутствие. Например, вы запланировали завтра подремонтировать машину после 17.00.
Установили включение отопителя на 15.00 и приходите в пять часов вечера в натопленное и теплое помещение, где спокойно занимаетесь именно ремонтом, а не тратите более получаса на растопку буржуйки.
Чтобы выставить режим таймера:
нажимаете клавишу звездочка
нажимаете несколько раз ОК, чтобы на экране дисплея высветился значок будильника
Изначально будет светиться надпись OF — отключено.
Переведите прибор в режим ON, нажав кнопку со стрелочкой вверх.
После этого ОК. У вас начнут моргать цифры. Делаете все как ранее, пока не появится нужное время включения.
После установки часов и минут, опять высвечивается будильник и моргающие цифры. Это будет настройка времени отключения. Порядок здесь тот же самый.
По окончании такого программирования, печка будет сама запускаться в определенное время и прогревать гараж без вашего участия. Чтобы сбросить настройки, опять нажмите кнопу со звездочкой, и переведите режим будильника из положения ON, в положение OF.
Лучшие тепловые завесы для гаража
Тепловые завесы размещаются над дверным проемом, по его бокам или в полу (в зависимости от конфигурации). Они преграждают проникновение холода в помещение, создавая мощный поток горячего воздуха.
Timberk THC WS2 2,5M AERO
Рейтинг: 4.9
Тепловая завеса с игольчатым нагревателем, мощностью 2500 Вт. Имеет широкую панель с перфорацией, откуда подается сильный поток с воздухообменом 240 м³/час. У обогревателя механическое управление с термостатом. Вентиляцию можно запускать отдельно от ТЭНа. Устанавливается завеса на дверями, где рекомендуемая максимальная высота составляет 2.2 м. При перегреве срабатывает защита. Весит обогреватель всего 4 кг. Производитель обещает 7 лет функционирования агрегата без поломок. Покупатели в отзывах отмечают, что обогреватель способен работать по 22 часа в сутки, отдыхая только 2 ч.
По мнению экспертов товар лучший для СТО, в которые часто в течение дня заходят клиенты. Ширина 48 см хорошо размещается над узкой створкой в воротах и надежно отсекает приток холодного воздуха с улицы в момент открытия дверей. По конструкции это простой и надежный обогреватель, которого хватит на много лет эксплуатации.
Гидротаран — насос без подвода электричества
В качестве независимых наблюдателей на всех испытаниях присутствовали представители трех авторитетных в Испании компаний. В результате, был получен устойчивый самоподдерживающийся режим, а обработка осциллограммы избыточного давления в колпаке дала осредненные результаты, представленные на Рис. При этом диаграмма получаемого электрического напряжения и силы тока не носила ступенчатый характер.
Таким образом, новое водоподъемное устройство, представляющее, по сути, новый преобразователь гравитационной энергии, способно простым способом вырабатывать любое промышленное количество экологически чистой и мощной электроэнергии, и потенциально способно заменить по мощности существующие тепловые и атомные электростанции.
В настоящее время широкое внедрение этого изобретения в энергетику в техническом плане не представляет проблем.
Его внешний вид в сравнительном масштабе представлен на Рис. Схема размещения такого одиночного модуля в подземном резервуаре представлена на Рис.
Выходное напряжение — 6,3 кВ. Частота — 50 Гц. Длина — 8,1 м. Диаметр опорного основания 2 м
Важно, что удельная себестоимость такого источника электроэнергии получается минимальной из всех известных энергогенераторов
Общие затраты на строительство электростанции с таким модулем не превысят стоимости строительства промышленного ветрогенератора. В заключение следует отметить, что результаты теоретических и экспериментальных исследований позволили авторам этой статьи и группе специалистов, участвовавших в разработке этого изобретения сделать несколько заявок на Европейские патенты и получить на него в году.
Испытания насоса
Будучи полностью погруженный в воду на достаточную глубину, он определенным образом трансформирует глубинное статическое давление воды в пульсирующую по времени струю воды с более высоким, чем на данной глубине напором. В водозаборное отверстие преобразователя вода под глубинным давлением сама втекает, а с другой стороны из выходного отверстия с еще большим напором вытекает.
Данный преобразователь можно использовать, как глубинный насос, как пульсирующий водяной реактивный движитель и как источник электрического тока, если к выходному отверстию присоединить гидротурбину с электрогенератором.
При этом его особенностью является то, что для работы не требуется ни грамма какого-либо топлива или какой-нибудь подведенной дополнительной энергии. Изобретение патентовано и опубликовано в различных странах. Изобретение сделано без участия каких-либо государственных организаций и институтов, и принадлежит только указанным авторам.
Будучи один раз включенным, он с постоянными параметрами может вне зависимости от времени суток и климатических условий работать без остановки непрерывно много лет. Это позволяет при достаточно большой площади водозаборного отверстия, либо при одновременном использовании его в большом количестве в виде пакета, получить практически любую требуемую выходную мощность электрического тока.
При определенных режимах работы данный преобразователь способен без потерь энергии на производство электроэнергии, нагревать проходящую через него воду. Таким образом, он может эффективно использоваться для отопления помещений.
Подводный гидротаран может быть использован в конструкциях средств транспортирования жидкости, основанных на использовании гидравлического удара. Подающая труба с ударным клапаном сообщена с нагнетательной трубой посредством нагнетательного клапана и с баком возвратной воды посредством дополнительного нагнетательного клапана. Ударный клапан выполнен в виде двух дисков с совпадающими водопропускными отверстиями, соосно установленных на полом штоке, имеющем щелевидное направляющее отверстие, который размещен в подающей трубе с возможностью возвратно-поступательного движения.
Теоретические расчеты подтвердились:.
Принцип действия[править | править код]
Этот механизм действует при помощи запаса механической работы, содержащегося в воде, текущей по трубе. В оригинальном приборе Монгольфье, устроенном в Сен-Клу, близ Парижа, вода притекает по длинной трубе A B {displaystyle AB} (рис. 1) из невысоко расположенного пруда и может свободно вытекать через край K {displaystyle K} , пока клапан V {displaystyle V} опущен.
Рис. 1. Гидравлический таран Монгольфье
С того момента, как вода, наполняющая A B {displaystyle AB} , получила возможность течь, работа силы тяжести пойдет на увеличение её скорости до некоторой наибольшей величины, обусловленной высотой h {displaystyle h} уровня воды в пруде над отверстием K {displaystyle K} , размерами и свойством (см. ниже) трубы A B {displaystyle AB} . Вместе с тем будет возрастать и гидравлическое давление воды на нижнюю поверхность клапана V {displaystyle V} , вес которого так подобран, чтобы он поднялся и закрыл выходное отверстие, как только скорость воды в трубе достигнет своей наибольшей величины. В этот момент гидростатическое давление воды на внутреннюю поверхность трубы A B {displaystyle AB} и её продолжения C S {displaystyle CS} станет возрастать, так как движение воды будет замедляться, пока весь запас работы, заключенный в её массе в виде живой силы, не истратится на растяжение этих стенок, на сжатие самой воды и на внутреннее трение. Но часть этих стенок сделана подвижною: в колоколообразном придатке S {displaystyle S} замкнуто водой некоторое количество воздуха и помещены клапаны W {displaystyle W} , открывающиеся в колокол R {displaystyle R} , тоже содержащий воздух над водой и снабженный подъемной трубой D E {displaystyle DE} . Поэтому после закрытия клапана V {displaystyle V} живая сила воды начинает сжимать воздух в S {displaystyle S} , пока не поднимутся клапаны W {displaystyle W} ; тогда вода станет входить в R {displaystyle R} , частью сжимать находящийся в нём воздух, а частью подниматься по трубе D E {displaystyle DE} на высоту H {displaystyle H} . На все это скоро истратится вся живая сила воды, давление в R {displaystyle R} перевесит давление в S {displaystyle S} , клапаны W {displaystyle W} закроются, V {displaystyle V} откроется, и весь процесс начнется снова. Возрастание давления будет тем больше, чем быстрее захлопывается клапан V {displaystyle V} и чем неподатливее стенки сосуда, заключающего воду в движении. Такого «гидравлического удара» тщательно стараются избегать при устройстве водопроводов, чтобы не лопались трубы, поэтому Монгольфье и устроил колпак S {displaystyle S} ; упругая податливость воздуха, в нём заключенного, ослабляет силу удара; воздух же в колпаке R {displaystyle R} служит регулятором для трубы D E {displaystyle DE} и поддерживает в ней движение воды в тот период, когда клапаны W закрыты. При повышенном давлении в воде растворяется больше воздуха, чем при атмосферном давлении, поэтому количество воздуха в S {displaystyle S} и R {displaystyle R} уменьшалось бы во время непрерывной работы. Чтобы пополнять эту убыль, служит клапан H {displaystyle H} , отворяющийся внутрь: как только клапаны W {displaystyle W} захлопнутся, упругость воздуха в S {displaystyle S} заставит воду в C B A {displaystyle CBA} отхлынуть назад; с приобретенною скоростью она перейдет своё положение равновесия и произведет на очень короткое время под S {displaystyle S} давление, меньшее атмосферного. В этот момент через H {displaystyle H} входит немного воздуха.
В продаже существуют готовые типы таран, английские фирмы Дулас, французские Декер и др. При испытании в Парижской консерватории искусств и ремёсел таран, устроенные Декером (Decoeur), дали полезное действие от 0,6 до 0,9. На рисунке 2 видны особенности его устройства: оба клапана расположены один над другим и снабжены пружинами и винтами, чтобы регулировать их натяжение во время самой работы, изменяя число ударов от 40 при падении в 0,3 м до 220 при падении в 2 м; высота подъёма во всех опытах была 9м 15 см.
Рис. 2. Гидравлический таран Декера
При впускании воздуха через боковой клапан, не изображённый на рис. 2, таран работает без шума, но полезное действие и наибольшая возможная высота подъёма уменьшаются. Хорошие результаты действия Таранa настолько зависят от своевременного закрывания выпускного («стопорного») клапана, что для больших машин Персалль (Pearsall) нашёл выгодным устроить для этой цели особую машину, приводимую в движение сжатым воздухом из-под колпака. Такой тип Таранa действует совершенно плавно, дает большой коэффициент полезного действия и может быть устроен в больших размерах. На том же принципе, Персалль устраивает гидравлический Таран для получения струи сжатого воздуха.
Делаем водяной насос своими руками, который качает воду без электричества⚡!
Изготавливаем насос, который качает воду сам по себе
Для того чтобы сделать водяной насос своими руками, вам понадобятся такие материалы:
- Два обратных клапана.
- Пластиковая труба для пайки.
- Тройник.
- Колено.
- Резьбовые концы.
- Различные емкости.
- Паяльник или горелка.
- Токарный станок или резьбовые наконечники.
Первым делом вам необходимо приобрести два обратных клапана с любой резьбой.
Шаг 2
Чтобы не покупать резьби, необходимо взять пластиковую трубу для пайки, которая будет обрабатываться на токарном станке.
Шаг 3
Приступаем к нарезанию резьбы на токарном станке.
Готовая труба с резьбой должна идеально подходить к обратному клапану.
Вторую трубу прикручиваем к еще одному обратному клапану.
Можно также использовать резьбовые наконечники, чтобы не прорабатывать трубы на станке. Но они достаточно дорогие.
Шаг 4
Так выглядит готовая конструкция. Потоки воды идут вверх. Потом они они уходят на подачу в шланг, где будет установлен краник. В центре будет установлен расширительный бачок.
Шаг 5
Так выглядит готовая конструкция, которая качает воду в бак.
Как это работает? Такая конструкция способна качать воду в бак, который находится на высоте до трех метров. Вода поступает в трубу, один из клапанов пропускает воду вверх, а обратно — нет. Второй клапан стоит наоборот и обеспечивает пульсацию.
Откручиваем один из клапанов, чтобы конструкция начала работать.
Для корректной работы клапана нужна беспрерывная подача воды. Диаметр труб и шлангов может быть любой. Чем шире, тем больше поток воды вы получите. Таким нехитрым способом вы можете устроить регулярный полив своих грядок на огороде, если рядом с участком есть водоем.
Повышение эффективности и безопасность
Некоторые пугают пожароопасностью данного девайса, тем более при его запуске дистанционно, когда визуально не видно, как он себя фактически ведет. Однако защита у этого «фена» выполнена на профессиональном уровне и за счет кодов ошибок, печка просто не запустится, если что-то пойдет не так.
Для повышения теплоэффективности отдельные пользователи советуют пускать теплый воздух от агрегата по низу в пластиковых канализационных трубах. При чем эти трубы развести по периметру всего гаража и в нескольких местах вырезать отверстия, через которые будет выходить тепло.
Сама труба также прогреется и будет работать как батарея. Идея хорошая, однако такой пластик не теплостойкий и будет выделять всякую дрянь. Поэтому не удивляйтесь, если со временем подхватите какую-нибудь болячку.
Самый главный вопрос, как быстро и до какой температуры эта дизельная автономная печь способна прогреть стандартный гараж 4*6м. Здесь конечно многое зависит от степени теплоизоляции.
Но как показали реальные испытания этого девайса, даже для плохо утепленного помещения, с щелями в воротах толщиной с палец, такой отопитель способен всего за 1 час нагнать в гараже температуру с 0 до +15С.
Вот вам видеоподтверждение.
https://youtube.com/watch?v=LQc41djdMdU%3F
Ну а те, кто еще сомневается в надежности и безопасности этого китайского чуда, могут посмотреть видео ниже. В нем специалист ремонтник, профессионально занимающийся именно подобными автономками, провел настоящий краш-тест аналогичной китайской вебасты.
Что с ней только не делалось — перекрывалась подача воздуха и топлива, закупоривалась обратка, ставился неподходящий топливонасос, подавалось пониженное и повышенное напряжение. В общем испытывали ее и в хвост и в гриву.
Как себя при этом вел отопитель, и что с ним в итоге произошло, смотрите своими глазами и не говорите, что не видели.
https://youtube.com/watch?v=F1vhcXHuBiw%3F
Узнать текущую цену такого отопителя для гаража и заказать себе подобную модель у китайцев, можно отсюда.
Устройство гидроаккумулятора
Что бы не возникало лишних вопросов при сборке гидроаккумулятора своими руками нужно понимать как он устроен. Так как жидкости не сжимаются, в устройстве гидроаккумулятора используется газ.
Схема гидроаккумулятора
Он разбивается на 2 части в одной у нас будет вода, а во второй обычный воздух. Между ними устанавливается резиновая мембрана. Накачиваем одну часть воздухом до определенного давления. Далее подаем воду в гидравлический бак, происходит повышение давления и мембрана начинает давить и сжимать воздух. Продолжаем подавать воду пока в гидравлическом баке не создастся нужное нам давление. Далее, если мы откроем кран, то вода польется, так как на воду будет давить сжатый воздух.
Как видно устройство гидравлического бака очень простое. Единственным узким местом при создании такого агрегата в домашних условия является мембрана, ее самостоятельное изготовление в домашних условиях весьма проблематично. Не у каждого под рукой есть резина нужной формы и качества, да и закрепить ее так чтобы она выдерживала давление весьма проблематично. Но выход есть! Мембрана вовсе и не нужна, мы просто закачиваем сверху воздух под определенным давлением, а так как воздух моментально не смешивается с жидкостью роль мембраны будет выполнять граница между воздухом и водой.
Штанговый (или штоковый) насос
Это, можно сказать, аналог поршневого насоса. Внешне вы их и не отличите. Я как-то совершил такую же ошибку в разговоре с местным жителем одной из деревень. Но тот меня поправил и объяснил в чем их отличия.

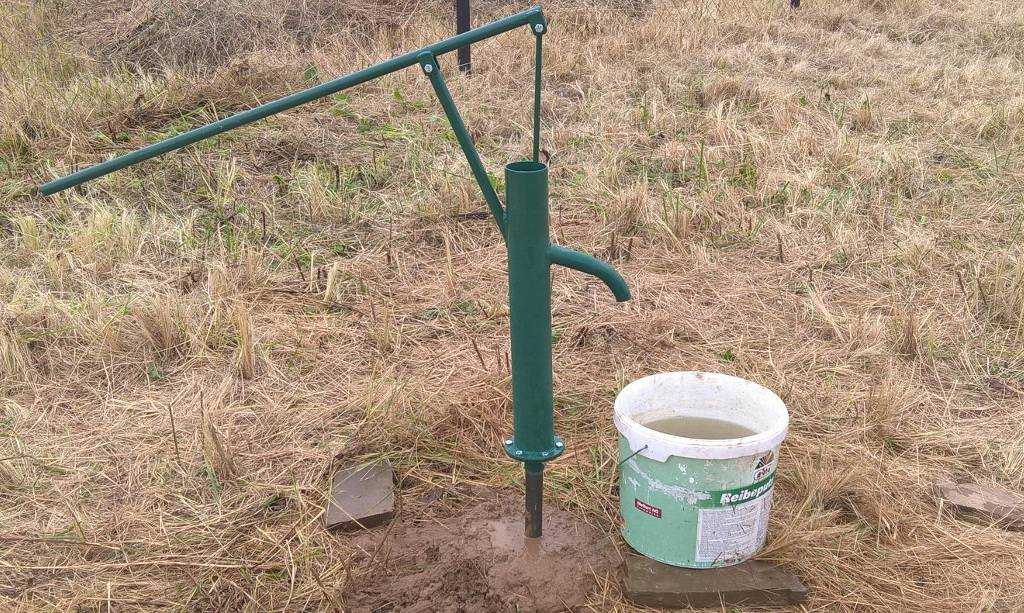

Штоковый насос в одной из деревень.
Стоимость такого насоса будет чуть выше. Меньше 10 000 рублей думаю, вы экземпляров не найдете.
Дело в том, что такой насос используется для скважин и колодцев, глубина которых больше 10 метров. То есть, придется доплачивать не за сам механизм, а за большую длину трубы, чтобы добраться до водяного забора.
Схема штангового насоса.
Вода здесь не сразу вытекает через выходной патрубок. Сначала она заполняет все пространство трубы, которая находится следом за рабочим механизмом (поршнем).
Кстати, этот принцип используется и на нефтяных скважинах.
Сборка гидротарана: некоторые нюансы
Для удобства работы с гидротаранным насосом на первый обратный клапан стоит установить дополнительный кран, хотя можно обойтись и обычной заглушкой. Пока она закрыта, вода через насос проходить не будет. На фотопримере ниже можно увидеть уже собранную конструкцию, на которой сверху установлен расширитель.

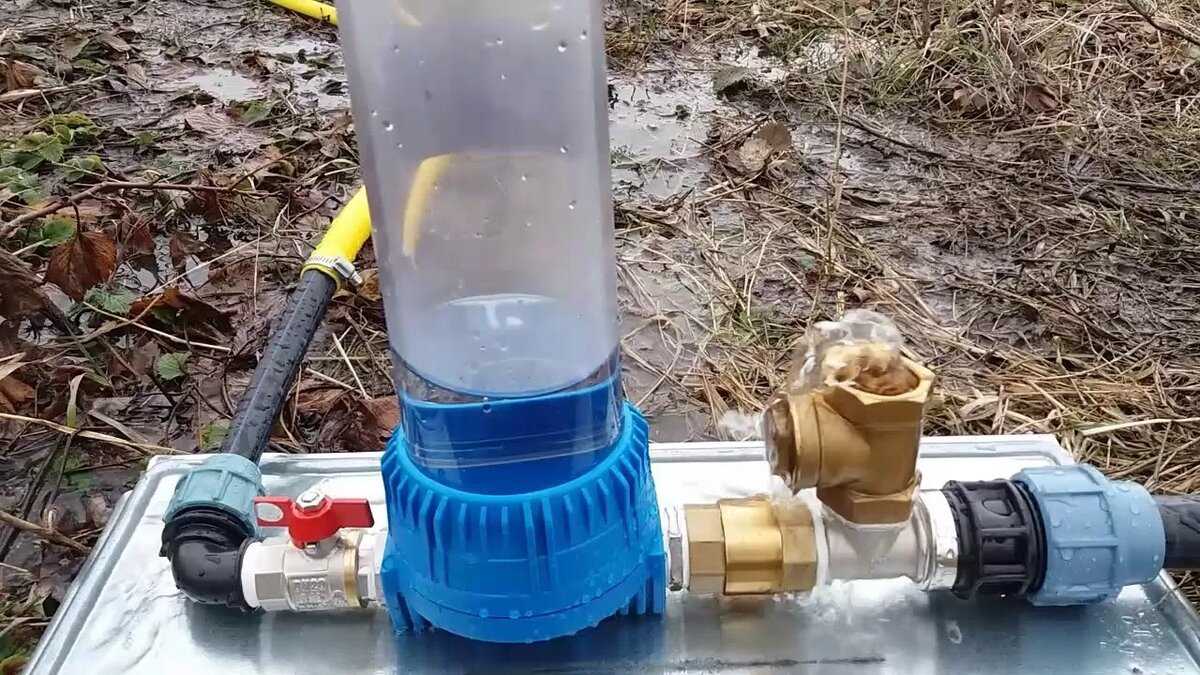

ФОТО: YouTube.comТак выглядит собранный гидротаран
