Как сделать пескоструй своими руками: видео, схемы и рекомендации

Инструкция по изготовлению

Теперь перейдем к рассмотрению непосредственного процесса создания пескоструйного аппарата из огнетушителя. Он осуществляется следующим образом:

Подготовка камеры. Для подготовки камеры для проведения дальнейших работ из огнетушителя следует выпустить газ или высыпать порошок. Если баллон был под давлением, то из него потребуется удалить все содержимое.
В емкости баллона потребуется проделать отверстия. В верхней части, отверстия будут служить для засыпания абразивов. Они должны иметь такой же размер, как диаметр подобранной трубки. А снизу, отверстия проделываются для последующего закрепления крана путем сварки.
Теперь производится вваривание в баллон крана, который будет отвечать за регулировку подачи абразивных материалов. В данном случае можно применить и альтернативный вариант – смонтировать переходник, куда будет прикручиваться регулятор.
После крана, следует произвести установку тройника, а также узла смешивания. Для их качественного закрепления потребуется применить фум-ленту.
На последнем этапе следует на баллонный вентиль установить кран, а после него смонтировать тройник.
Теперь требуется закончить сборку основной конструкции путем приваривания ручек для транспортировки оборудования либо установки колес.

После этого производится создание соединений, трактов подачи и выведения готовой смеси:

на баллонный вентиль и тройник, расположенный снизу, производится монтаж штуцеров;
шланг, который имеет диаметр 1,4 сантиметра и предназначен для воздухоподачи, располагают между вентильным тройником и соответствующим узлом перемешивания, что находится снизу емкости;
к подводу вентильного тройника, оснащенного фитингом, который остался свободным, потребуется подсоединить компрессор;
оставшийся отвод тройника, снизу соединяется со шлангом, по которому будет производиться подача абразива.

На этом формирование пескоструя можно считать завершенным.

Теперь потребуется еще создать пистолет и сопло. Первый элемент легко создать с применением насадки шарового крана, который смонтирован на конце шланга подачи воздушно-абразивного состава. Такое приспособление выходного типа является, по сути, зажимной гайкой, при помощи которой осуществляется фиксация сопла для вывода смеси.

А вот сопло можно сделать металлическим, выточив его на токарном станке. Более удобным решением будет создание этого элемента из автомобильной свечи зажигания. Чтобы это сделать, потребуется разрезать упомянутый элемент при помощи болгарки таким образом, чтобы можно было отделить прочный столб, выполненный из керамики, от металлических частей конструкции и придать ему необходимую длину.

Следует сказать, что процесс отделения требуемой части свечи очень пыльный и сопровождается неприятным запахом. Так что осуществлять его без использования индивидуальных средств защиты не следует.

Теперь следует провести проверку устройства. Для этого надо выкрутить заглушку в крестовине, и насыпать песок в корпус пескоструя. Лучше будет воспользоваться лейкой, чтобы не рассыпать его. Предварительно он должен быть хорошо просеянным и мелкофракционным.
Активируем компрессор, находим подходящее давление, а также производим регулировку количества песка, который поступает, используя кран в нижней части прибора. Если все в порядке, то полученная конструкция будет работать корректно.
В целом, необходимо отметить, что самодельные пескоструи, выполненные из огнетушителя, показывают большую эффективность, нежели промышленные образцы, которые можно найти в продаже. Поэтому лучше будет потратить собственное время на создание самодельного аналога. Тем более что для этого не потребуется каких-то больших финансовых вложений или ресурсов.

Как сделать своими руками

Как сделать самодельный автомобиль

При наличии всех исходных комплектующих и выборе правильной схемы сборки самостоятельно изготовленный пескоструйный аппарат практически не будет уступать фабричным образцам по своим возможностям.

Для изготовления пескоструйного аппарата своими руками потребуются следующие детали и материалы:

газовый или фреоновый баллон (в качестве емкости для песка);
компрессор;
шаровые краны;
отрезок водопроводной трубы (диаметром 2 дюйма) с резьбовой заглушкой на одном конце;
15-миллиметровые стальные тройники;
армированный шланг;
форсунка;
резиновые шланги для подачи воздуха;
штуцера;
средство герметизации резьбовых соединений (например, фум-лента).

В первую очередь нужно освободить баллон от остатков газа, после чего выкрутить из него вентиль.

Совет! Чтобы исключить возможность пожара или взрыва, нужно выкачать из баллона воздух с остатками газа с помощью компрессора.

В подготовленном баллоне высверливаются два отверстия: 12-миллиметровое в донной части – для подачи абразивной смеси из баллона, второе, двухдюймовое – на месте снятого вентиля. К верхнему отверстию приваривается отрезок водопроводной трубы для загрузки абразивного вещества в пескоструйный аппарат. В середине трубы сверлится отверстие, к нему приваривается труба в 15 мм, на свободном конце которой нарезается резьба и монтируется шаровой кран и тройник. К нижнему отверстию приваривается тройник для соединения баллона с компрессором и распылителем.

Баллон оснащается ножками или упорами, которые обеспечат устойчивость в процессе работы, также возможен вариант изготовления единой рамы с колесами для баллона и компрессора, чтобы обеспечить мобильность готового устройства.

Компрессор для пескоструйного аппарата может быть как покупным, так и изготовленным кустарно из подходящих комплектующих, например, из пневматического привода грузового автомобиля, электродвигателя и ресивера. Главное, чтобы нагнетатель имел мощность не менее 3 КВт и подавал воздух с производительностью около 500 литров в минуту.

Еще одним узлом будущего пескоструйного аппарата, к которому предъявляются высокие требования, является распылитель. Форсунка отвечает за конфигурацию абразивной струи, которая обеспечит наилучшее удаление посторонних веществ с поверхности очищаемой детали. Серийно изготавливаемые инжекторы выполнены из стали, покрытой слоем карбида вольфрама или бора, что гарантирует высокую износостойкость. Если возможность приобрести готовую форсунку для пескоструйного аппарата отсутствует, можно выточить ее на токарном станке или сделать самостоятельно из автомобильной свечи зажигания.

Примечание! Под воздействием абразивного потока самодельные пескоструйные форсунки быстро приходят в негодность, поэтому при интенсивном использовании аппарата заранее обеспечьте запас сменных форсунок.

Далее, основные части пескоструйного аппарата соединяются между собой: резиновый шланг от компрессора прикручивается к свободному концу верхнего тройника. Верхний тройник соединяется воздушной магистралью с нижним. К последнему свободному отверстию нижнего тройника прикручивается один конец металлизированного рукава, с другого конца рукава устанавливается форсунка для распыления абразивной смеси. В процессе сборки резьбовые соединения уплотняются фум-лентой.

Подробную информацию об устройстве самодельной пескоструйной установки из газового баллона можно посмотреть на следующем видео:

После пробного запуска для проверки надежности конструкции и герметичности соединений самодельный пескоструйный аппарат готов к использованию.

Яндекс Навигатор для Андроида: где скачать, как установить и пользоваться
Как подобрать песок для пескоструйного аппарата
Цены на оборудование для шиномонтажа
Сколько нужно вложить, чтобы открыть шиномонтаж

Конструктивные особенности

Конструкция воздушного (пневматического) пистолета, предназначенного для выполнения пескоструйной обработки, включает в себя следующие основные элементы:

сопло, через отверстие которого на обрабатываемую поверхность подается абразивный материал;
наконечник на сопло, который может быть изготовлен из стали или керамики;
рукоятка с курком, обеспечивающая удобство манипулирования устройством;
штуцеры, при помощи которых к пистолету подключаются шланги для подачи сжатого воздуха и абразивной смеси.

Самодельный пистолет в разобранном виде

Эффективность применения пескоструйного пистолета во многом зависит от качества используемого сопла. Такой важный элемент конструкции данного устройства можно изготовить самостоятельно, но в этом случае будет сложно добиться требуемого качества исполнения. Именно поэтому для пескоструйного пистолета лучше приобретать серийные сопла (а некоторые их модели даже могут быть оснащены рукояткой и спусковым крючком).

Самодельное или серийное сопло, если оно приобретается как отдельный элемент конструкции, необходимо поместить в корпус с удобной рукояткой и штуцерами для подключения шлангов. Те, кто хочет изготовить пескоструйную насадку с минимальными финансовыми затратами, могут найти в сети видео, демонстрирующее, как для этих целей можно использовать обычную пластиковую бутылку, стандартные фитинги и тройники.

Сопла для пистолета из старых свечей зажигания

Если говорить о конструкции пневматического пескоструйного аппарата в целом, его обязательными элементами являются:

компрессор, который обеспечивает требуемое давление воздушного потока;
пистолет, оснащенный соплом, стальным или керамическим наконечником, а также спусковым крючком;
шланг, по которому из компрессора в систему аппарата подается сжатый воздух;
шланг, по которому из специальной емкости всасывается абразивный материал;
всасывающий клапан или заборный патрубок.

Влагоотделитель решает проблему конденсата в воздухе: без него песок быстро налипает внутри сопла и забивает проход

В том случае, если вы собираетесь изготовить устройство для пескоструйной обработки напорного типа, вам следует дополнить его конструкцию специальной емкостью, из которой песок или другой абразивный материал будет подаваться под напором. В качестве простейшего варианта такой емкости можно использовать металлическую бочку, у которой срезано дно и вместо него установлен металлический конус с выходным отверстием. Чтобы абразивный материал из такой бочки подавался под требуемым напором, ее необходимо расположить на некоторой высоте.

Во многих случаях насадку для выполнения пескоструйной обработки лучше использовать не на открытом пространстве, а в специальных камерах, что позволяет не только повысить эффективность работы, но и значительно снизить расход абразивного материала. Такую камеру, которая представляет собой ящик, сваренный из металлических листов, при желании и наличии соответствующего опыта можно изготовить самостоятельно.

Самодельная пескоструйная камера

В специальных камерах, как правило, обрабатывают небольшие детали. В конструкции камеры для пескоструйной обработки, если вы соберетесь изготавливать ее самостоятельно, необходимо предусмотреть следующие элементы:

смотровое окно со стеклом, через которое можно будет контролировать процесс обработки;
освещение внутреннего пространства камеры;
два отверстия в передней части камеры с закрепленными в них перчатками, в которые будут вставляться руки оператора;
решетка в нижней части камеры и желоб под ней, по которому в специальную емкость будет ссыпаться отработанный абразивный материал.

Схема работы пескоструйной камеры с циклоном

Желательно оснастить такую камеру системой вентиляции, которая будет обеспечивать удаление пыли, образующейся в процессе работы.

Подробнее познакомиться с различными вариантами изготовления камер для пескоструйной обработки можно по многочисленным видео в интернете.

Маленькая инструкция по адекватной эксплуатации пескоструйного аппарата

Пескоструйная машина – опасный аппарат, в работе с ним важно исполнять меры безопасности, во избежание травм:

В первую очередь пользуйтесь респиратором, защитными очками и перчатками. Вдыхание песчаной пыли может привести к тяжёлому заболеванию системы дыхания. Проверьте, чтобы вблизи работ не пребывали Ваши родные.
Прежде чем приступить к очистке поверхности, необходимо проверить стабильность и герметичность всех соединений аппарата. Это требуется делать каждый раз.
Не забывайте перед включением нагнетателя воздуха открыть клапан, подающий песок.

Исследуйте сопло на предмет износа и прочности крепления

Для достижения хорошего эффекта направляйте струю абразивного материала под угол в 90° к изолируемой поверхности. Во время работы следите, чтобы шланги прибора не натягивались. Контролируйте качество абразивного материала и однородность песка перед засыпкой в ёмкость. Песок должен быть сухим. Во избежание нечаянного удара током, заземляйте устройство перед включением.

Способ изготовления из краскопульта

Пескоструй можно сделать также и из краскопульта. Для сборки нужно подготовить:

пистолет, выполняющий функцию смесительного клапана;
рукоятку с устройством подачи воздуха;
пластиковую бутылку, играющую роль бачка для абразива;
тройник;
шаровой кран для регулирования подачи песка.

Использование аэрографа вместо краскопульта позволит подавать абразив под более высоким давлением за счет меньшей толщины выходного канала.

Сборка выполняется в такой последовательности:

Пистолет растачивается для увеличения диаметра выходной дюзы.
Смесительный тройник присоединяется к пистолету.
Устанавливаются и прикрепляются подающий и циркуляционный шланги.

Универсальная пескоструйная камера

Камера используется в случаи обработки незначительных по размерам деталей. Она выполнена в виде ящика из металла, который можно сделать самостоятельно или же приобрести.

В любом случае в дальнейшем его придется обшить стальным листом. Чтобы удобнее работать с ним, расположите прибор на подставке.

Проделайте в этой камере окошко, которое позволит наблюдать за процессом. Рекомендуется поместить его сверху.

Работа с камерой предусматривает осуществление неких действий с ее составляющими внутри, поэтому аппарат разделяется на две части, где вставляются резиновые перчатки.

Такие перчатки, как и стекло – это расходный материал, который с годами нуждается в замене. Но чтобы не делать это слишком часто, старайтесь подбирать качественные материалы. Заранее продумайте этот момент, чтобы он не доставлял лишних хлопот.

Снизу камеры располагается решетка из проволоки и приваренный желоб, необходимый для помещения в него уже использованного песка. В цилиндре ящика проделывается отверстие для поступления воздуха.

Чтобы осветить камеру, достаточно использовать обычные лампы дневного света. Самодельную камеру можно оборудовать вентиляцией, но порой обходятся и без нее.

Компонент, который вы собираетесь обработать, необходимо разместить через заранее подготовленную дверцу. Если деталь длинная, то конструкцию можно накрыть брезентом, так их проще прогонять через созданное устройство.

Брезент прослужит защитой и не позволит песку вылететь за пределы камеры.

Как изготовить устройство из огнетушителя?

Специалисты умудряются изготовить пескоструйные установки из огнетушителя. Из всей конструкции огнетушителя необходима только оболочка, в которой устанавливается металлическая трубочка с резьбой.

Чтобы ее зафиксировать, стоит проделать отверстия с двух сторон. По этой трубе будет попадать воздух, а для песка делается отверстие паз 18*8мм.

Все компоненты огнетушителя припаиваются обратно после крепления трубки. Туда поступает абразив, к нижнему концу фиксируется сопла, а к верхнему компрессор.

Песок попадает в нижнюю часть трубки, поступающее давление выталкивает песок, он мгновенно вылетает из установленного на устройстве наконечника.

Если огнетушителя не оказалось под рукой, то может подойти любая емкость, такая же как баллон от газа. Только предварительно избавитесь от возможных остатков газа, выгнав его тем же компрессором.

Абразив в качестве расходного материала

Песок для функционирования этого аппарата совсем не подходить, ведь он неоднородный, размер и форма вкраплений совершенно разная.

Проблема может возникнуть и сказаться на самом качестве работы и ее результате.

Крупные частички станут причиной глубоких царапин. Для таких случаев существует специальный расходный материал, который можно отыскать в магазине по продаже строительных материалов — абразивные смеси.

Они могут быть представлены разной формы, размера и твердости. Специально для нашей процедуры подойдет самый доступный абразив.

Есть и те, кто готов тратить свое время на просев через сито обычного речного песка, который в таком случае тоже подходит для работ.

Гравирование стекла

Более того с данным аппаратом можно прикоснуться к прекрасному и заняться гравированием стекла, кто знает, может со временем хобби перерастет в серьезный бизнес.

Заклеиваем поверхность стекла и прорисовываем на пленки желаемый рисунок.

Затем обрабатываем изображение самодельным инструментом и снимаем пленку, чтобы оценить результат работы. Каждый мастер самостоятельно определяет глубину гравировки, предварительным пробным нанесением.

Рисунок будет выглядеть красиво в любом случае, его можно украсить светодиодной подвеской. С такой задачей самодельный аппарат справится легко и при этом он ни в чем не уступает дорогостоящему аналогу из магазина.

Все стеклянные поверхности могут быть оформлены с помощью пескоструйного аппарата.

Берем металлическую пластину, прорезав в ней отверстия, поверхность обрабатывается после того, как лист плотно приляжет к поверхности. Процедура займет несколько минут и расход песка минимальный.

Такой метод работы идеален при использовании гладкого, без сколов отверстия. Аппарат подходит и для других нужд, для применения, как на профессиональном, так и на любительском уровне.

С ним есть возможность осуществить большой перечень работ, который и представить сложно. Хороший хозяин непременно должен запастись пескоструем.

Как установить пескоструй на «Керхер» и другие альтернативные варианты изготовления

Изобретатели, которые любят самостоятельно собирать инструменты из подручных средств или других приборов, предлагают в работе использовать самые различные материалы. Таким образом, им удается изготавливать устройства разных видов, например, пескоструйный пистолет с мешком для сбора песка, позволяющий применять абразив несколько раз подряд, или разнообразные аппараты рециркуляционного типа. При этом зачастую в работе используются приборы, предназначенные совсем для других целей.

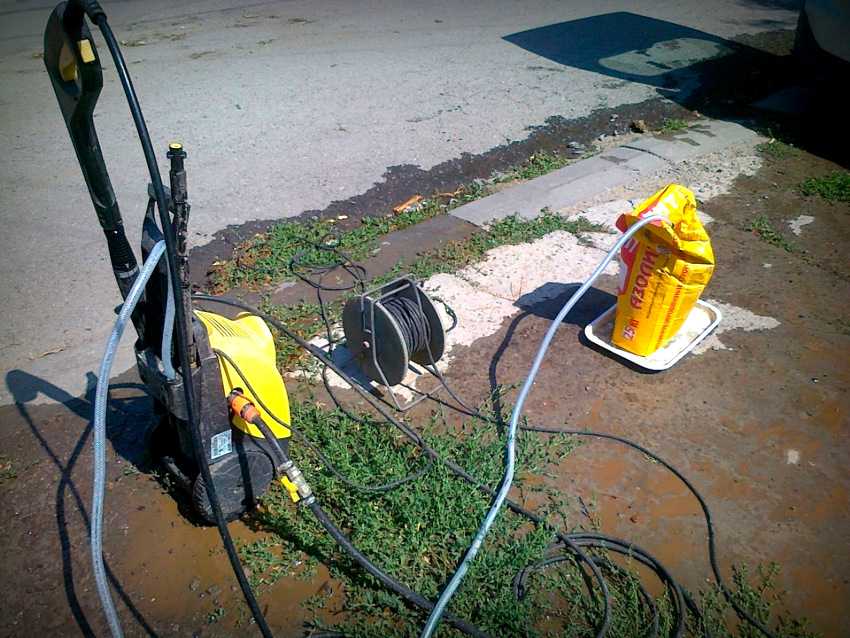

Одним из хороших примеров является самодельный пескоструй, изготовленный на основе мойки высокого давления. Чаще всего для работы берется оборудование фирмы «Керхер». В итоге получается собрать беспылевой пескоструйный аппарат, позволяющий эффективно очистить даже сложные загрязнения.

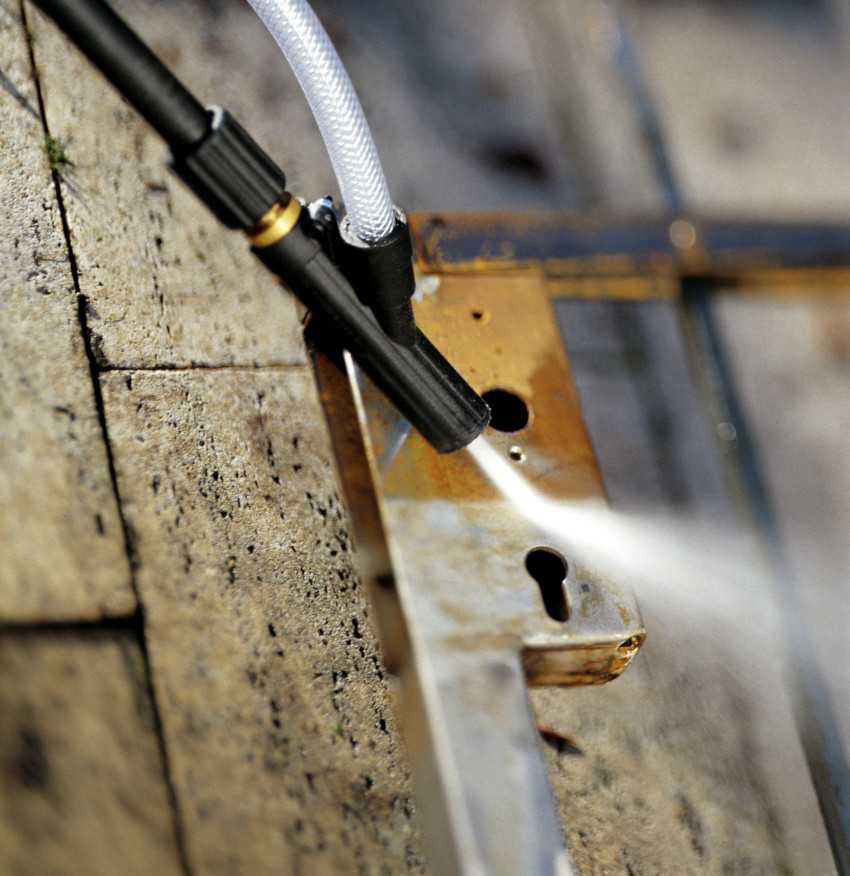

Мойка в процессе работы создает высокое давление воды, при этом актуально, что расход жидкости – минимальный. Для того чтобы получить эффективно работающую беспылевую установку, потребуется собрать пескоструйную насадку на выходную трубу. Помимо этого, понадобятся и другие комплектующие:

Одним из вариантов самодельного пескоструя, является устройство изготовленное на основе мойки высокого давления

самодельное или керамическое сопло;
качественный армированный шланг;
узел для смешивания, можно использовать обыкновенный тройник, главное – выбрать деталь нужно диаметра;
блок регулировки подачи, который представляет собой цилиндрический дозатор;
труба для забора песка, дополненная трактом подачи воздуха в закрытую емкость с абразивом.

Готовый пескоструй водяного типа из мойки будет работать по эжекторной системе. В этом случае вода под высоким давлением в процессе быстрого прохождения сквозь блок смешивания создает вакуум в узле подачи абразивного материала. После этого песок вместе с водой выбрасывается под высоким давлением.

Среди особенностей использования подобного прибора можно выделить следующий момент: несмотря на небольшой расход воды, абразив подается очень интенсивно. Это позволяет не только чистить поверхности, но и матировать стекла.

Полезный совет! Чтобы устройство, сделанное из мойки высокого давления, стабильно подавало абразив, нужно использовать мелкий песок равномерной дисперсии. Для бытовых работ подойдет мелкий, просеянный речной песок.

С помощью пескоструя изготовленного из «Керхера»можно не только чистить поверхности, но и матировать стекла

Как сделать инструмент из продувочного пистолета и краскопульта

Другой вариант – пескоструй из продувочного пистолета, отличающийся высокой эффективностью, но при этом небольшими габаритами. Особенно прибор ценится автолюбителями, занимающимися кузовными работами. Для изготовления подготавливают следующие детали:

продувной пистолет пневматического типа;
тройник для сантехнических работ;
шаровый кран, при помощи которого будет регулироваться подача абразива;
выходное сопло с прижимной гайкой.

В качестве резервуара для абразивного материала подойдет легкий баллон от огнетушителя или даже обыкновенная пластиковая бутылка. После соединения всех деталей прибор подключается к компрессору.

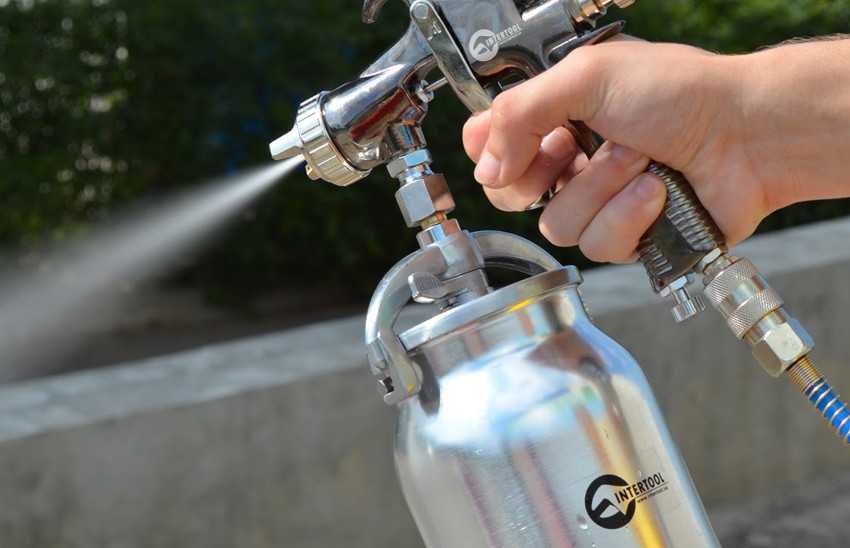

На основе краскопульта также можно изготовить пескоструйный аппарат
