Требования к помещению для установки покрасочной камеры

Необходимые инструменты и материалы

Мы расскажем, как же можно изготовить данный агрегат своими руками. Для этого необходимо следовать указанной в статье инструкции. Изготовить устройство будет не слишком сложно, можно сделать печь и без помощи сварочного инструмента. Вместо него используйте саморезы и заклепки. Решающую роль здесь играет ваше мастерство.

Необходимые инструменты для изготовления печи своими руками:

• уровень;
• сварочный инструмент;
• плоскогубцы;
• болгарка;
• ножницы по металлу;
• рулетка.

Нужно определить, какое количество каждого материала нам потребуется, для этого можно сделать чертежи. По ним мы и будем рассчитывать.

Нам потребуются следующие материалы:

• листовой металл;
• утеплитель;
• профильная труба;
• нагревательные тэны;
• петли и защелки для дверцы;
• кабель;
• вентилятор улитковый;
• блок управления температурой.

Рассчитывая необходимый объем печи, помните, что печь слишком большого размера будет сложно разогреть.

Преимущества полимерной краски

Печь для полимеризации представляет устройство нагрева для работы с порошкообразной краской. Красящий слой наносится путём плавления. При определённой температуре порошковая краска начинает плавиться.Температура полимеризации — 100 градусов и выше. Она образует вязкую плёнку, смачивающую поверхность подложки.

Длительность процесса способствует тому, что красящее вещество проникает во все отдалённые места, заполняет неровности. Покрытие обладает максимальной адгезией. Такой эффект трудно получить при окраске обычными способами. Преимущества порошковой краски очевидны: безвредность, экономичность, возможность повторного использования.

Техника безопасности

Несмотря на свою экологичность, технология покраски порошковой краской имеет ряд потенциальных угроз для рабочего персонала, ввиду чего крайне важно выполнять все правила охраны труда и требования по технике безопасности.

Среди специфических опасностей:

• попадание мелкодисперсного порошка в органы дыхания;
• образование взрывоопасной смеси пыли и воздуха.

Кроме того, технология покраски порошковой краской также включает в себя ряд обычных промышленно-производственных угроз, связанных с использование электрооборудования, компрессорной техники и камер для термической обработки. Четкое соблюдение стандартных правил пожарной и электробезопасности – залог безопасной и высокопроизводительной работы персонала.

Процесс покраски порошком

Разумеется, для порошковой покраски необходима специализированная технологическая линия. Процесс порошковой покраски можно разделить на следующие этапы:

1. Зачистка заготовок от коррозии и прочих загрязнителей
2. Обезжиривание
3. Сушка
4. Электростатическое нанесение порошка
5. Запекание в печи полимеризации
6. Охлаждение окрашенных деталей
7. Контроль качества

В целом все вышеперечисленные этапы технологии порошковой окраски можно разделить на 2 процесса: подготовка и покраска.

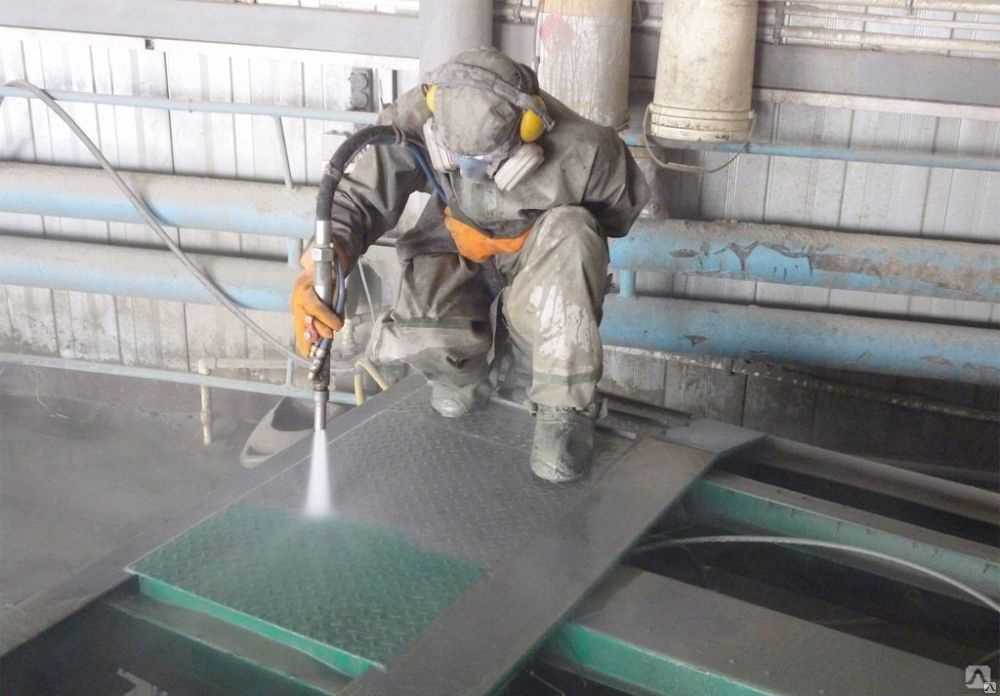

• Наиболее трудоемкой является, конечно же, подготовка. В ходе подготовки сырые и грязные заготовки передаются на линию пескоструйной или даже дробеструйной обработки. Но если заготовки являются какими-то деликатными, то может использоваться и кислотная обработка.

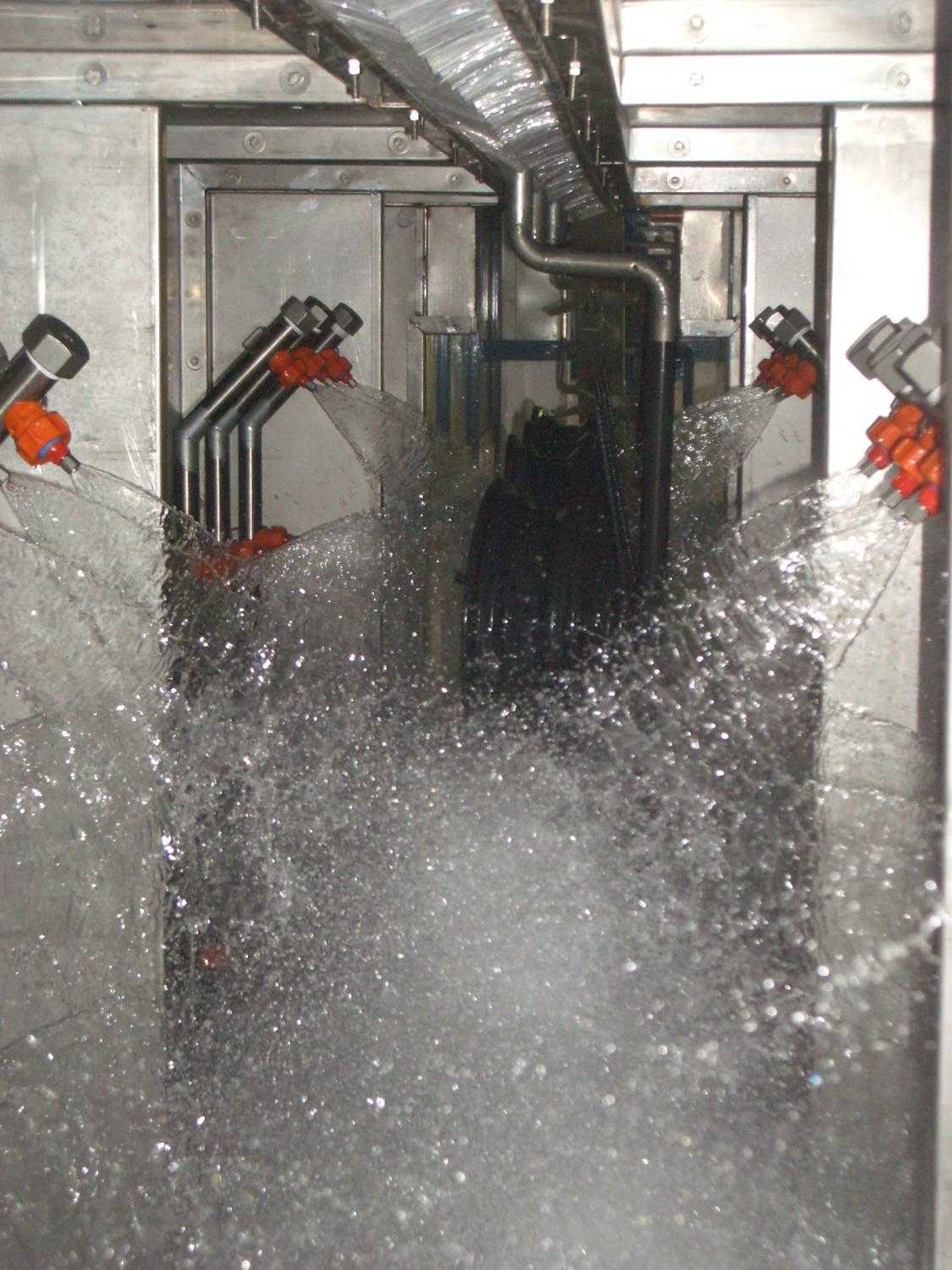

• Очищенные заготовки передаются в камеру мойки, где в условиях высокой температуры и давления заготовки обезжириваются. Для обезжиривания могут использоваться как кислотные растворы, так и обыкновенные моющие средства. После мойки заготовки обязательно и непременно подвергаются сушке. На этом этап подготовительных работ заканчивается. Начинаются покрасочные операции.
• Линия нанесения краски и запекания (полимеризации) нередко совмещаются друг с другом. Обычно краска наносится специальным электростатическим распылителем. В этом устройстве порошок электризуется и подается на заготовки сжатым воздухом. Благодаря электростатическом заряду порошок хорошо прилипает к обрабатываемым поверхностям.
• После нанесения краски заготовки подвергаются нагреву до достаточно высокой температуры. Температура плавления порошка напрямую зависит от типа краски. Кстати, о типах порошковой краски будет рассказано ниже по тексту. В среднем порошковая краска запекается при температуре 250-300 ˚С.
• Достигнув кондиционной температуры заготовки выдерживаются в горячей камере еще некоторое время. Затем начинается этап охлаждения. Температура камеры полимеризации постепенно снижается до 25 ˚С.
• Остывшие покрашенные детали осматривает специалист по контролю качества. Обычно порошковая краска не дает брака. Но если неправильно подготовить детали или использовать сломанный распылитель, то брак вполне может появиться.

Размещение нагревательных тэнов

Нагревательные тэны устанавливаются на боковых стенках. Все подобранные приборы равномерно распределяются по двум сторонам камеры от верха и к полу. После этого все элементы соединяются между собой проводами согласно заранее составленной электрической схеме. Если в гараже есть трехфазный кабель питания, то тэны желательно собирать, исходя из этого.

Далее общие кабели питания нагревательных элементов выводятся через стенки наружу. Когда все готово, можно закрывать тэны защитными кожухами, которые изготавливаются из того же листового металла, что и стенки. Кожухи делаются так, чтобы вверху и внизу оставались технологические отверстия для проходящего воздуха, который будет нагнетаться вентилятором.

Виды

Все многообразие печей для окраски с помощью полимеризации можно разделить на несколько основных групп по разным признакам:

1. По степени механизации процесса выделяют проходные и тупиковые печи. В проходных печах заготовка помещается в один технологический вход, а выходит готовое изделие через другой. В печах тупикового типа выгрузка и загрузка изделий совершается через один и тот же проем.
2. По потребляемой энергии для функционирования печей, разделяют электрические установки и печи, работающие на углеводородном топливе (соляре, мазуте, природном газу).
3. По степени нагрева все печи для полимеризации порошковой краски делятся на индукционные, терморадиационные и конвективные. Самым распространенным вариантом является конвективный, когда нагрев заготовки происходит за счет движения потоков нагретого воздуха.
4. По ориентации рабочих камер в пространстве, разделяют печи горизонтального и вертикального типов.

Сферы применения

Процесс полимеризации частиц порошка, нанесенного на поверхность изделия, выполняется в течении 40-60 минут при температуре 150-200°С в специальных печах. Именно по этой причине сфера применения технологии покраски порошковой краской ограничивается исключительно металлопродукцией самого различного назначения и размера. Процесс термической полимеризации не позволяет применять такой метод для окрашивания пластика или древесины.

Порошковой красой покрывают:

• кованые изделия для внутреннего и наружного применения;
• алюминиевые и оцинкованные профили;
• домашнюю и производственную мебель из металла;
• корпусные элементы бытовой техники;
• статичные детали машин и механизмов;
• спортивный инвентарь;
• нейтральное промышленное оборудование.

Технология порошковой покраски металла применяется в ситуациях, когда крайне важна высокая коррозионная стойкость металлоизделия. Сухие полимерно-порошковые краски используют также при необходимости обеспечения механической и химической стойкости антикоррозионного покрытия ввиду наличия сложных эксплуатационных условий.

Самодельный краскопульт из продувочного пистолета

Самый удобный, но относительно затратный самодельный распылитель, работающий от сжатого воздуха, подаваемого из герметичной емкости (ресивера), в роли которой может быть бутылка, канистра или прочный металлический баллон. Технология распыления жидкости идентична первой инструкции, но в роли стержня от шариковой ручки, здесь выступает ствол продувочного пистолета. Главным преимуществом конструкции является спусковой курок, открывающий и закрывающий подачу воздуха. Разбор руководства, как сделать краскопульт своими руками для покраски площадей приличных размеров, начнем с перечисления требуемых компонентов.

• Продувочный пистолет как клапан подачи и остановки воздушного потока.
• Стержень и колпачок от гелиевой ручки.
• Банка с закручивающейся крышкой (до 0.5 литра).
• Небольшой деревянный брусок для крепления всех компонентов.
• Емкость для нагнетания воздуха (бутылка, канистра).
• Ниппель безвоздушной камеры.
• Шланг и металлический хомут.
• Насос или компрессор для закачки воздуха в емкость.

Сферы применения

Как видите, порошковая окраска – это довольно трудоемкая работа, требующая определенных вложений. Какие изделия ей подвергаются? Рассматриваемый способ покраски идеально подходит для обработки алюминиевых или кованых изделий, а также оцинкованных поверхностей.

Порошковые краски в наше время находят все больше «поклонников». Сейчас их применяют и в приборостроении, и в строительстве, и в автомобилестроении, а также в других сферах. С их помощью окрашивают медицинскую технику, кровельные материалы, бытовую технику, предметы из керамики, гипса и стекла, мебель. Среди автолюбителей все большую популярность обретает порошковая окраска дисков.

Оборудование для покраски

Порошковая покраска требует применения набора специального оборудования:

• покрасочной камеры, в которой полимерный состав наносится на конструкции из металла;
• печь полимеризации покрытия, где под высокотемпературным воздействием порошок превращается в расплав, касаясь поверхности изделия;
• устройства для транспортировки покрываемых деталей в процессе обработки, так как они в большинстве своём имеют большой вес.

Покрасочная камера

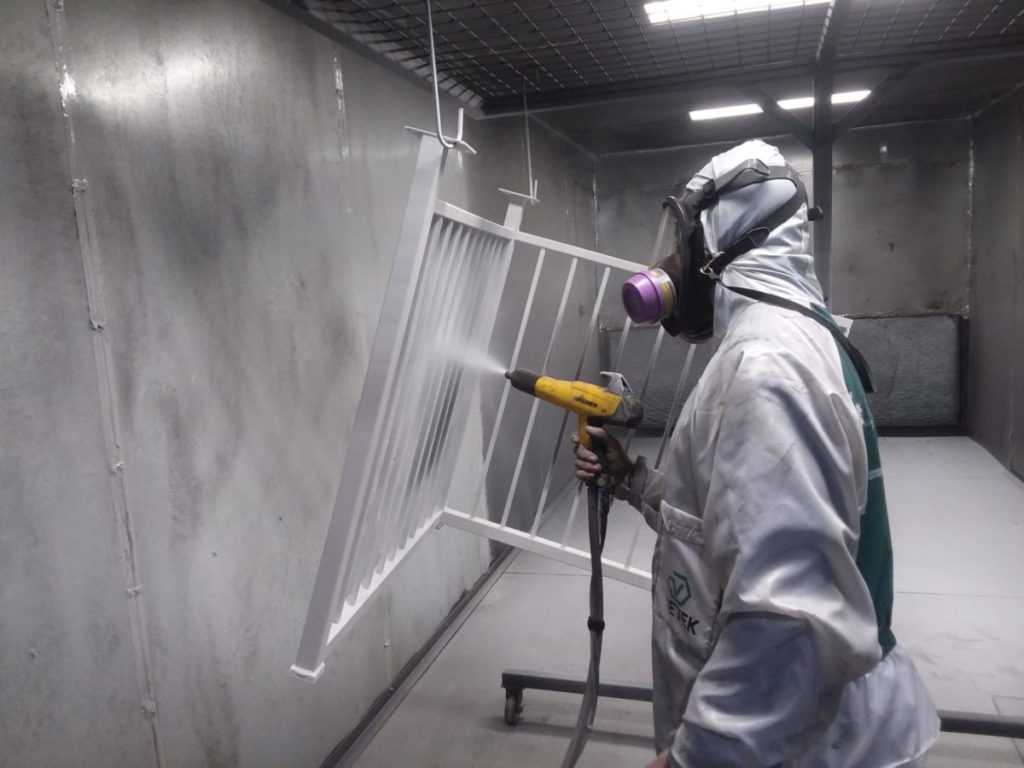

В покрасочной камере напыление полимерного состава на металл изделий производят специальными пистолетами для покраски, которые сообщают пылинкам порошка электрический заряд. Покрасочные боксы устроены по проходному типу – обрабатываемая конструкция закатывается в камеру с одной стороны, а выкатывается в другую, где производится дальнейшая её обработка. Покрасочная камера должна быть оборудована вентиляционной системой, так как в ней при работе образуется много пыли, которую необходимо периодически удалять. В зависимости от объёма покрытия и размеров металлоконструкции при покраске могут применяться ручной и автоматический режимы.

Камера полимеризации

Порошковый слой в камере подвергается воздействию высокой температуры, а при соприкосновении с поверхностью детали происходит его полимеризация. Нагрев воздуха осуществляется мощными электрическими нагревателями, которые способны за несколько минут разогреть его до 200 и более градусов.

Частицы порошка, направленные на поверхность, под действием этой высокой температуры переходят в жидкое состояние и, равномерно растекаясь по конструкции, образуют стойкую плёнку покрытия. После остывания эта плёнка набирает требуемую прочность и за счёт диффузии её молекулы вступают в надёжное соединение с атомами металла конструкции. Длительность процесса полимеризации обычно не превышает 1 часа.

Транспортировочные устройства

При подаче в камеру и извлечении из неё громоздких и тяжёлых деталей металлоконструкций требуется аккуратность и осторожность. При этом перемещении краска не должна осыпаться или подвергаться механическим воздействиям при контактах с другими предметами

Для этого чаще всего используются тележки подвесного типа, прикреплённые с помощью роликов к монорельсу вверху. На этих же тележках окрашенные детали остывают после выкатывания из камеры или из печи.

Покрасочные линии

Если на предприятии устанавливается линия порошковой окраски, то рабочий цикл может происходить в автоматическом режиме. Оператор с пульта управления отслеживает протекание всех процессов, начиная с закатывания изделий в камеру и заканчивая съёма их с тележек после остывания. Температурные режимы контролируются автоматическими системами, как и управление покрасочными пистолетами. Особенно хороши автоматические установки для порошковой покраски в том случае, когда процесс нанесения полимерного состава осуществляется на однотипные детали по размерам, по массе и по своим конструктивным особенностям.

Купить оборудование для порошковой покраски можно, обратившись к его поставщикам через их интернет-сайты. Представители компаний дадут полную информацию как о свойствах и характеристиках имеющегося у них оборудования, так и о применяемых материалах.

Разновидности красок

Принцип действия краскопульта, позволяет ему распылять совершенно любые текучие материалы. На сегодняшний день на рынке представлены десятки производителей красок с тысячами всевозможных вариантов смесей. Разбирать каждый продукт в отдельности нецелесообразно, но мы расскажем о 5-ти основных группах, от которых идут все возможные производные.

Алкидные эмали. Создаются на основе лака в смеси с различными растворителями, наполнителями и цветными пигментами. Широко применяется для покрытия дерева, металла и даже бетона. В качестве разбавителя алкидной эмали, зачастую используется уайт-спирит.

Акриловые краски. Имеют в основе полимеры сложных эфиров. Наиболее часто применяются в живописи. В качестве материала в отделочных работах, могут наноситься на дерево, металл и штукатурку. Разбавляются обычной или дистиллированной водой комнатной температуры.

Водоэмульсионные краски. Как и акриловые, производятся на основе полимеров, смешанных с водой и красящими пигментами. Невероятно популярны в строительных и отделочных работах, как наиболее дешевый и практичный материал. Все водно-дисперсные краски, можно разбавить обычной, чистой водой.

Масляные краски. Представляют комбинацию неорганических красителей с наполнителями, смешанных в олифах или растительных маслах. Имеют высокую токсичность, но очень яркий оттенок. К примеру: отличная краска по металлу для краскопульта, имеет в составе свинцовый сурик. Масляные краски широко применяются на производствах, при работе с металлом или пластиком. Разбавляются уайт-спиритом, пененом, скипидаром и прочими растворителями.

Нитроэмали. Изготавливаются на основе нитроцеллюлозного лака в смеси с неорганическими пигментами. Широко используется при работе с металлом, зачастую в покраске кузовов авто. Выбирая краскопульт для краски по металлу, из которого будет распыляться нитроэмаль, обязательно следует рассматривать инструменты только с металлическим корпусом. Разбавлять данный тип краски, можно уайт-спиритом, растворителем 646 или специальным составом, рекомендуемым производителем.

Вся вышеприведенная краска для краскопульта имеет определенные показатели сочетания с тем или иным материалом поверхности. Выделим некий ориентир для самых распространенных областей применения.

• Бетон, шпатлевка, штукатурка: водоэмульсионные, акриловые, масляные краски.
• Древесина: алкидные, акриловые и водоэмульсионные.
• Металл: нитроэмали, масляные краски и алкидные эмали.
• Стекло: акриловые и масляные.

Плюсы и минусы

Покраска порошковой краской имеет множество положительных свойств, среди которых особенно выделяются:

1. Простота процесса. Если исключить необходимость применения специального оборудования, то мероприятие не представляет особой сложности. Для работы используется готовый порошок, не нуждающийся в смешивании или колеровке. Нанесение происходит быстро.

   На данный момент есть возможность подбора любого цвета и оттенка порошкового состава

2. Время получения результата. После обработки порошком изделие помещается в печь на период не больше 30 минут, а после непродолжительного охлаждения работа считается завершенной.
3. Экологичность. Получаемые покрытия и красящий порошок полностью безопасны для здоровья окружающих. Поверхность не поддерживает горение и не выделяет отравляющие вещества при высокой температуре.
4. Надежность и долговечность. Образуемый слой имеет единую структуру, которая обладает хорошей адгезией с основанием. За счет этого обеспечивается износостойкость и длительный срок службы.

   По сравнению с использованием обычных красок, сухое напыление на порядок экономней и качественней

Но при всех достоинствах метод не лишен и недостатков:

• Покраске подвергаются преимущественно металлоконструкции. Это объясняется воздействием температур от 150 до 250 градусов.
• Хотя диапазон цветов обширен, самостоятельно колеровку выполнять нельзя. В работе используются исключительно готовые составы.
• Сложный по форме металлопрокат трудно окрашивать.
• Дефекты покрытия устраняются только полным перекрашиванием.

  Колеровка сухих красок в домашних условиях абсолютно невозможна

Без высококлассного оборудования добиться качественного результата не реально

Простой краскопульт из баллончика

Достаточно быстрый способ получения распылителя смесей с низкой степенью вязкости. Действует данное устройство по принципу аэрозоля, заключая в одной емкости краску и воздух под давлением. Система очень компактна и не требует подключения стороннего нагнетателя. Оптимальна для быстрой покраски небольшой площади. Заправить такое устройство краской, задача не простая, а повышение воздушного давления несет некоторую опасность (при перекачке). Из чего и как сделать пулевизатор компактных размеров, рассказываем ниже.

Процесс заправки аэрозоля своими руками, наглядно продемонстрирован в следующем видео.

Сборка более удобной версии краскораспылителя из пластиковой бутылки, баллончика и ниппеля, продемонстрирована в видеоролике, расположенном ниже.

Требуемое оборудование для покраски в домашних условиях

Для нанесения порошкообразных красок используется электростатическое распыление или распределение красителя по методике кипящего слоя. Для обеспечения равномерного распределения и удержания пудры на поверхности частицам сообщается электростатический заряд. Технология распыления предусматривает нанесение порошка пистолетом в окрасочной камере, излишки материала улавливаются фильтром и возвращаются в бункер для повторного применения.

Методика кипящего слоя предусматривает перевод порошкообразной взвеси в псевдожидкое состояние подачей воздуха под давлением. Деталь опускается в емкость, заполненную краской в псевдожидком виде. Технология требует использования специального оборудования, в бытовых условиях не применяется.

Чтобы правильно нанести порошковое лакокрасочное покрытие в домашних условиях, потребуются:

• полимеризационный шкаф или печь;
• источник питания, обеспечивающий подачу постоянного тока напряжением до 25 кВ;
• инструмент для распыления состава;
• порошок для нанесения и защитная одежда.

Изготовление печи

Электрическая печь необходима для равномерной полимеризации нанесенного слоя порошка. От качества работы установки зависит прочность покрытия, габариты рабочей камеры соотносятся с размерами окрашиваемых деталей. Температура нагрева подбирается в соответствии с типом используемой краски. Допускается использование нагревательного оборудования на жидком или газообразном топливе, но такие печи собрать самостоятельно невозможно.

Для изготовления самодельного шкафа потребуются:

• стальные профили для силового каркаса;
• листы теплоизолятора (например, базальтовая плита);
• стальной лист для оформления внешней части и полости рабочей камеры;
• вентилятор для подачи воздуха;
• нагревательные элементы;
• соединительные кабели;
• блок управления и защитные предохранители.

Краткий алгоритм изготовления электрической печи для сушки порошковых красок:

1. Разметить профили и сварить пространственный каркас будущей печи.
2. Уложить в окна слой утеплителя, который затем закрывается листами металла. Для дополнительной защиты внешняя часть покрывается слоем базальта и гипсоволоконными плитами с низким коэффициентом теплопроводности.
3. Изготовить канал подачи воздуха с электрическим вентилятором (трубопровод имеет расширенную входную часть и суженное сопло). Установить магистраль таким образом, чтобы поток газа проходил через электрические нагреватели, а затем равномерно распределялся внутри рабочей камеры. Нагревательные модули устанавливаются вдоль стенок и изолируются от металлического каркаса шкафа. Коммутационные провода выводятся к пульту управления через плавкие автоматические предохранители.
4. Установить защитные дефлекторы, закрывающие нагреватели. Стальные листы не позволяют воздуху проходить мимо раскаленных элементов. Следует учесть, что горячий воздух способен повредить обмотки электродвигателя вентилятора, который требуется установить на удалении от печи.
5. Произвести подключение оборудования и провести тестовый запуск. Мощность установки достигает 12-15 кВт в момент пуска и разогрева. Электрические кабели подбираются по силе тока, запрещается использовать проводку с недостаточным сечением жил.

Покрасочный пистолет

Для нанесения порошков используется самодельный краскопульт, изготовленный по следующей технологии:

1. Подготовить стандартную пластиковую бутылку от напитков объемом 1,5 л. Емкость промывается и высушивается, а затем заполняется на 30% порошком.
2. Закрутить тару металлической пробкой, в которой предварительно просверлены отверстия. Рекомендуется выполнить большое количество каналов диаметром до 1 мм, а затем зачистить поверхность от облоя.
3. Подсоединить к пробке положительный провод, идущий от высоковольтного блока питания. Для порошковой окраски в бытовых условиях используются блоки от электрошокеров, способные работать от батареек или внешнего адаптера. В конструкции устройства предусмотрен преобразователь напряжения и выпрямитель, позволяющие получить на выходе постоянный ток напряжением до 25 кВ.

Мелочи, без которых не обойтись

Перед началом эксплуатации самодельного оборудования требуется организовать освещение рабочей зоны на основе люминесцентных ламп. В помещении предусматриваются принудительная приточная и вытяжная вентиляции, для защиты органов дыхания рекомендуется использовать респиратор. Нужно заранее подготовить старый пылесос, который позволит удалить рассыпанный порошок. Следует учитывать, что порошкообразный материал попадает в двигатель и спекается, образуя токопроводящие дорожки и выводя пылесос из строя.

Как сделать порошковую покрасочную камеру своими руками?

Как сделать порошковую покрасочную камеру своими руками?

Вы все-таки желаете изготовить порошковую покрасочную камеру собственными руками? Такая возможность существует. Правда, вам все равно придется покупать фирменное оборудование, без которого процесс будет невозможным. Кроме того, вам придется тщательно соблюдать все этапы окрасочного процесса.

Порошковая покрасочная камера в домашних условиях потребует от вас:

• покрасочного пистолета
• мощный компрессор для подачи сжатого воздуха
• фильтр с регулятором давления
• мощная электросеть
• вентиляция
• пылесос, оснащенный насадкой циклонного типа
• печь по типу духовки

Что необходимо для порошковой покрасочной камеры?

Использовать в производстве можно простую модель малярного пистолета, подключив подачу сжатого воздуха в две атмосферы. Однако по ходу работ может потребоваться более высокое давление. Кроме надежного компрессора позаботьтесь и о фильтре с обязательным регулятором давления.

При обустройстве камеры вам не обойтись без мощной электрической сети и вентиляции. Рекуператор заменит пылесос. Обычный бытовой не подойдет, в первые же минуты он забивается. Лучше всего приобрести специальный пылесос, с циклонной насадкой.

Для освещения помещения используйте герметичные лампы дневного света. Так как они не подвержены нагреву, осевшая краска на них не будет оплавляться и чистка ламп не создаст проблем. Установив печь, расположите рядом вешала, для охлаждения окрашенных деталей. Проводить электросеть следует грамотно, не забыв о необходимости заземления. Проще пригласить для работы специалиста.

Работы проводят в плотном комбинезоне, специально предназначенном для работы с электрооборудованием. Обязательно использование респиратора. Вынимать готовые детали из печи следует специальным крючком. Простейшая порошковая покрасочная камера в вашем распоряжении.

MgM3A8SCYaY

Специфика приобретения

Предлагаемые нынче на рынке покрасочные порошковые камеры являются высокотехнологичными устройствами, выбор которых должен производиться весьма ответственно. В приоритете – приобретение агрегатов, производимых известными компаниями

Также, очень важно грамотно подойти и к выбору продавца. Стоит сотрудничать исключительно с проверенными поставщиками, имеющими безупречную репутацию на рынке

Перед покупкой необходимо определиться с объёмами окрашивания; особенностями продукции, подлежащей обработке; общим уровнем подготовленности цеха, где будет установлена линия.

1. Стандартные модели камер порошкового окрашивания поставляются заказчикам весьма оперативно. Типовые варианты хороши тем, что имеют конфигурацию, проверенную многими пользователями, а выявляемые ошибки в их конструкции своевременно устраняются производителями.
2. Уникальная разработка может быть заказана тогда, когда применение универсальных устройств окажется неэффективным. На поставку подобных агрегатов может уйти больше времени, однако, это того стоит. В результате заказчик получит устройство, конструкция, функционирование которого будут максимально приближены к конкретным условиям работы.

Достоинства и недостатки

Неслучайно метод окрашивания объектов с использованием порошковой краски пользуется большой популярностью не только у строителей, но и у многих домашних мастеров. Ведь он обладает такими важными достоинствами, как экономичность и экологическая чистота, в чём заметно превосходит традиционную жидкую краску. Объясняется это отсутствием в составе порошковой краски опасных для здоровья растворителей и более медленным расходом. Все не сумевшие закрепиться после распыления на обрабатываемой поверхности частички краски можно собрать и использовать в дальнейшем для окрашивания других объектов.

Плюсы материала

Основными достоинствами порошковой краски можно назвать следующие:

• Отсутствие неприятного запаха, которым обладает его жидкий аналог.
• Сухие краски не склонны к самовозгоранию.
• Процедура окрашивания требует минимум времени.
• В случае получения не совсем удачного результата изделие легко перекрасить.
• Окрашивание проводится в один этап.
• Прекрасно ложится даже на не очень ровное покрытие.
• Лакокрасочное покрытие получается очень равномерным.
• Перед окрашиванием не приходится наносить грунтовочный слой.
• Сухие краски не подвержены коррозионным процессам и температурным перепадам.

Минусы окрасочного состава

В то же время эта технология имеет и ряд существенных недостатков:

• Невозможность использования для деревянных и пластмассовых конструкций.
• Для окрашивания крупных объектов необходимо большая печь для полимеризации.
• Трудности с получением тонкого слоя окрасочного материала.
• Высокая цена.

Устройство порошковой покрасочной печи

Порошковая краска выпускается с начала 1970 годов, поэтому такой способ окрашивания считается достаточно новым. Он экономичен и долговечен, из-за этого ему отдает предпочтение большое количество людей.

В состав порошковой покрасочной печи входит печь полимеризации и камера покраски. В покрасочной камере наносится порошковая краска, а в печи полимеризации она расплавляется. Наносить порошковую краску следует специальным пистолетом, профессиональным или ручным.

Сейчас камеру покраски можно приобрести для работы с единичными элементами. Она состоит из блока фильтрации и самой рабочей камеры. Изделия в нее проникают сквозь отверстие вверху.

Управлять порошковой печью можно с помощью пульта. Это очень удобно с точки зрения безопасности.

Среди разновидностей порошковой печи есть и проходные конструкции. Это значит, что элементы, подлежащие покраске, заходят справа, а выходят с противоположной стороны.

Применяется в порошковой покрасочной печи колированный порошок. Состоит порошковая краска из мелко-дисперсионного порошка. К этому порошку добавляются требуемые добавки, и таким образом у нас получается порошковая краска.

Камера покраски

В ее состав входят система рекуперации порошка и система фильтрации воздуха. Вначале порошок намагничивается. После этого намагниченный порошок распределяется ровно на поверхности, прилипая к ней. Происходит нагрев, чтобы порошок мог запечься. Нагревать необходимо не более двадцати минут при температуре до двухсот градусов.

Особенности нанесения в условиях серийного и мелкосерийного производства

Технология нанесения

Схема печи для полимеризации

1. Производственный процесс по нанесению полимерно-порошковых красок экологически чист и безвреден для окружающих. При этом получаются превосходные декоративные и защитно-декоративные покрытия. Состав распределяют по поверхности детали, которую затем помещают в печь полимеризации порошковой краски. Там происходит процесс термообработки при определённой температуре.

Нанесение полимера ручным распылителем

1. Принцип нанесения покрытия в общих чертах заключается в следующем: обрабатываемую деталь заземляют и к ней притягиваются заряжённые частицы краски.

А вообще весь процесс делится на три этапа, это:

• Подготовка детали (обработка поверхности);
• Набрызгивание порошка из распылителя;
• Оплавление нанесённого порошка или полимеризация.

1. Качество отделки деталей, в первую очередь, будет зависеть от тщательного соблюдения технологии на каждом из этапов. К тому же, инструкция требует, чтобы полностью отсутствовали заусенцы, выступающие сварные швы, брызги и прожоги, а также масляные и другие пятна.

Подготовка

Среди механических способов присутствует струйная и абразивная обработка с помощью пескоструйных, дробеструйных и дробемётных аппаратов. А в качестве обезжиривателей используются водные щелочные и кислые моющие растворы, а также органические растворители.

Учитывая то, органические растворители типа Уайт-спирита, 646 являются вредными для здоровья, инструкция производства ограничивает протирку при обезжиривании ручным способом хлопчатобумажной ветошью и это применяется лишь для небольших партий.

Большие партии обезжириваются не своими руками, а моющими составами при температуре 40⁰C-60⁰C. Сам процесс происходит при помощи окунания детали в жидкость на 5-15 минут или распылением по 1-5 минут с последующей промывкой и сушкой.

Нанесение порошка

Окрашивание изделий

Процесс нанесения, как это видно на верхнем фото, осуществляется в камерах порошкового напыления, где действуют системы воздухоотсоса и аспирации для предотвращения попадания частиц в помещение цеха (см.также статью “Полимерная краска по металлу: первое знакомство”).

В тупиковых камерах подвешивают изделие и через специальное окно или сбоку КН-2, КН-5 производят окраску, а проходной камере деталь транспортируется мимо маляра, через рабочую область напыления КН-3, КН-6. Для длинномерных деталей существуют двухпостовые проходные камеры КН-3-2, КН-6-2 (две однопостовые камеры разворачивают друг напротив друга на 180⁰).

Ручные установки УРН-2

Поскольку краситель для полимеров, это сам порошок и никаких смешиваний делать не приходится, для мелкосерийного производства был разработан установка ручного напыления (УРН-2). У неё есть преимущество – подача порошка там осуществляется из оригинальной коробки, в которую его упаковали на заводе, то есть его не нужно пересыпать в какую-либо ёмкость.

Патрубок для всасывания оборудован устройством псевдосжижения, что в комплекте с инжектором и вибростолом позволяет переработать порошки с повышенной увлажнённостью.

Красители для полимеров могут быть самых разных цветов и оттенков.

УРН-2 может быть укомплектована электростатическим и/или трибостатическим пистолетом-распылителем. В нем совмещённый агрегат был разработан для разных видов красок и поверхностей разной сложности. Совмещение позволяет практически мгновенно переходить с режима электростатики на режим трибо. Это увеличивает эффективность производства и при этом, естественно, падает цена выпускаемой продукции.

Оплавление

Печь для оплавления

После того как на изделие нанесли порошок (это вовсе не полимерная краска для пола) его направляют в печь типа ПП-16 для формирования покрытия с помощью оплавления слоя.

Печи тоже бывают тупиковыми или проходными и состоят теплоизолирующих панелей, одного (тупиковая) или двух (проходная) дверных блоков, а также от одного до восьми нагревательных блоков с системой рециркуляции воздуха. Теплоизолирующая панель сделана из базальтовых плит толщиной 100 мм, которые зажаты между оцинкованными профилированными панелями.

В большинстве случаев температура полимеризации порошковой краски составляет 150⁰C-180⁰C с точностью до +-5⁰C и временем содержания от 10 до 20 минут, хотя это зависит от инструкций производителя порошка. Таким требованиям в наибольшей степени соответствуют печи с рециркуляцией воздуха.
