Приточный клапан в стену: как улучшить состояние атмосферы в помещении

Системы очистки воздуха в квартире

В городах с плохой экологической остановки установка самого приточного клапана в стену не решает полноценно вопрос чистоты поступающего воздуха. Поэтому встает вопрос о его дополнительной очистке и увлажнении. Достигается это с помощью соответствующих очистителей и увлажнителей.

Очистители воздуха

Очистители воздуха основаны на действии заряженных ионов на частички пыли. Они продуцируют отрицательные заряды, которые сталкиваются с пылью и также заряжают ее отрицательно. В итоге она поступает на другую часть устройства, которая специально производит положительные заряды. Поскольку одноименные заряды притягиваются, то пыль успешно оседает на кассете. Затем кассета просто прочищается вручную.

Поскольку такой механизм основан на действии ионов, его называют ионизатор воздуха.

Плюсы таких приспособлений очевидны:

пыль собирается в одном месте, благодаря чему не засоряются легкие; это особенно актуально для людей, страдающих различными заболеваниями дыхательных путей, а также работающих на вредных производствах или в строительстве;

  • благодаря оседанию пыли нужно реже чистить компьютер;
  • одежда меньше загрязняется;
  • реже нужно протирать труднодоступные поверхности;
  • не так быстро засоряется мягкая мебель и мягкие игрушки.

Увлажнители

Еще один класс устройств для обеспечения нормального микроклимата в доме – увлажнители, которые часто применяются в условиях засушливого континентального климата.

Приточный стенной клапан и другие установки для обеспечения нормальных показателей – это оптимальное решение проблемы духоты и влажности в доме. Устройство позволяет сохранять комфортный микроклимат в квартире без особенных затрат средств и усилий.

Источник

Достоинства и недостатки

К главным достоинствам системы можно отнести:

  • усиленную циркуляцию воздуха, которая позволяет очень быстро заполнять комнату свежим воздухом;
  • возможность регулировки скорости и направления воздуха;
  • удаление загрязнений и механических материалов

Что касается минусов, то без них не обошлось. К самым главным и значительным стоит отнести:

  • за данной системой очень сложно ухаживать. Дело в том, что специалисты рекомендуют хотя бы один раз в полгода разбирать корпус и прочищать все имеющиеся детали. Только так можно добиться хорошей работы и чистого воздуха;
  • некоторые жители жалуются на частые промерзания в зимний период времени. Как правило, это возникает из-за того, что труба выполнена из простого металла. В связи с эти нужно очень тщательно подходить к выбору клапана;
  • к самому главному минусу стоит отнести цену. Дело в том, что в современном мире приточный клапан можно приобрести за 4-ре тысячи рублей, что довольно много. Конечно, за эти деньги вы получаете хороший микроклимат и свежий воздух. Как говорится, за здоровье платить не жалко.

И в завершение хочется сказать, что от качественного приточного клапана будет зависеть не только состояние воздуха в комнате, но и ваше здоровье. В связи с этим на системе не следует экономить и пытаться приобрести более дешевый вариант, не отвечающий рекомендациям. Такой ход приведет только к ухудшению общего состояния здоровья. Что касается самой сборки, то она не очень сложная. Практически любой человек способен по инструкции выполнить необходимые действия. Если вы не хотите все делать самостоятельно, то можно обратиться в специальную компанию.

Для чего нужен и как работает приточный клапан в стену

Основное предназначение приточного устройства – обеспечение доступа свежего воздуха в помещение. При условии нормальной работы, приточный прибор пропускает в комнату в среднем до тридцати кубометров воздуха в час, что соответствует физиологическим потребностям одного человека.

Устройство не занимает много места и малозаметно

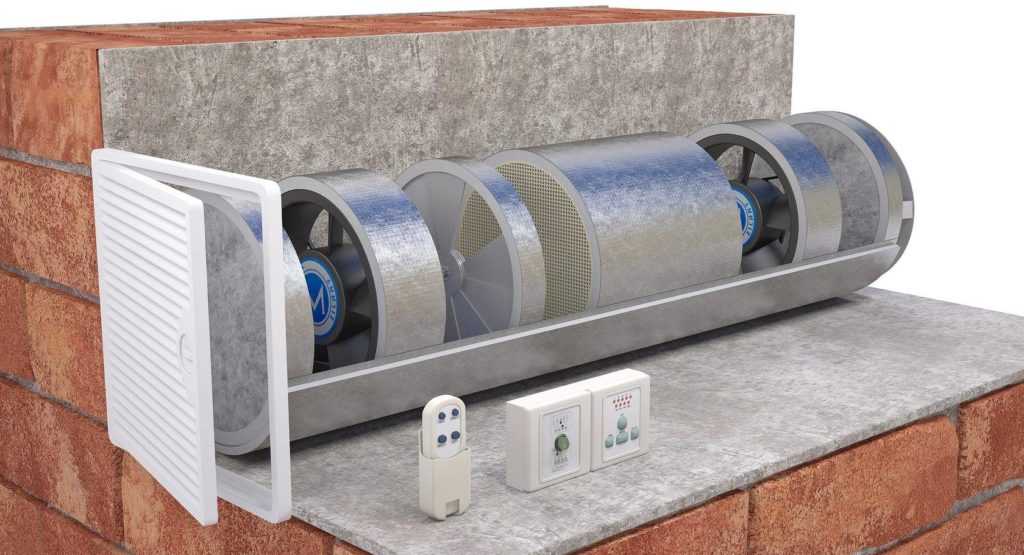

Прибор состоит из нескольких элементов:

  • Трубка-воздуховод. Обычно эта часть устройства изготовлена из пластика.
  • Решетка (металлическая или пластика) для защиты наружной части воздуховода.
  • Внутренняя вставка с оголовком и фильтром для очистки воздуха.

Некоторые устройства снабжены дополнительно шумоизолятором и утеплителем. Эти дополнительные элементы не позволяют клапану приточной вентиляции в стене промерзать в сильные морозы и блокируют уличные шумы.

Еще одна дополнительная функция, присутствующая не во всех моделях – регулировка влажности

Система гигрорегулирования автоматически открывает клапан, если в помещении наблюдается превышение нормативных показаний влажности.

Приточно вытяжной клапан может также дополнительно оборудоваться:

  • вентилятором;
  • температурными датчиками;
  • системой рекуперации воздуха;
  • дистанционным управлением.

Принцип работы устройства

Как устанавливается обратный клапан

Установка многостворчатой решетки и мембранной отдушины не представляет сложности и не нуждается в подробном описании. Элементы крепятся к стене и подключаются к воздуховодам согласно заводской инструкции.

Одно дополнение: при монтаже внешней решетки стеновой канал лучше утеплить. От прямого контакта выходящего воздуха с холодными стенками пары начнут конденсироваться. После остановки вентилятора вода замерзнет и образует наледь.

Если вы решили установить гравитационный обратный клапан для вытяжки, учтите такие нюансы:

  1. Располагайте элемент на выходе из тройника, но в перевернутом положении, как сделано на фото. При неработающем вентиляторе заслонка будет открываться.

    В перевернутом положении створка запорного устройства остается открытой

  2. Тройник лучше располагать на вертикальном участке воздухопровода, а не под самым потолком. Тогда вы сможете соорудить декоративный короб и полностью спрятать трубу.
  3. По бокам декоративного короба предусмотрите вентиляционные решетки, как предлагает домашний мастер на видео.
  4. Не ставьте «хлопушку» и тройник близко ко входу в шахту. В этом месте поток поворачивает, образуется завихрение, заслонка может не закрыться до конца.
  5. Не располагайте заслонку вертикально или под углом, как любят делать многие умельцы. В такой позиции створка неплотно закрывается либо не хочет открываться.

Разновидности приточных клапанов

Стенные клапаны не отличаются большим разнообразием, поскольку принцип их работы единый вне зависимости от конкретной модели: холодный воздух нагнетается в комнату за счет большей плотности.

По форме можно выделить клапаны:

  • круглые (большинство);
  • с прямоугольной камерой.

По оснащению устройства бывают:

  • стандартные модели – предназначены специально для квартир (диаметр стандартный 131,8 мм);
  • промышленные клапаны (в промышленные помещения, бассейны, бани и т.п.).

Также устройства классифицируются в зависимости от того, можно ли к ним монтировать дополнительные установки или перекрывать полностью или частично. Важная группа клапанов – с принудительной (автоматической) системой вентиляции.

Преимущества и недостатки приточных клапанов в стене

Как и любая система, в данной тоже есть положительные и отрицательные моменты, сначала будет рассказано о преимуществах данного устройства. К ним относятся:

  • Установка приточного клапана в стену уменьшает потребность открывать и закрывать окна, механизмы которых прослужат, поэтому дольше;
  • Имеет шумоизолирующее свойство, также свойство очищать воздух;
  • Оснащен регулятором, что позволяет настраивать под себя его работу;
  • При его монтаже рядом с радиатором экономятся теплопотери;
  • Компактен;
  • Приемлемая цена, легкая установка, и возможность сделать его собственными руками.

Установка приточного клапана в стену уменьшает потребность открывать и закрывать окна, механизмы которых прослужат, поэтому дольше.

Недостатками являются:

  • Чтобы произвести установку системы воздухообмена в стене нужно сделать отверстие, что приводит к нарушению ее целостности;
  • Неверная установка может послужить появлению примерзания на стене;
  • В очень холодной местности, может привести к низким температурным показателям в помещении.

Чтобы произвести установку системы воздухообмена в стене нужно сделать отверстие, что приводит к нарушению ее целостности.

Как изготовить приточный клапан в стену своими руками

Для изготовления простого устройства потребуются:

  • решётка от ванной или раковины;
  • фильтр (кусок поролона);
  • утеплитель;
  • пластиковая труба;
  • клапан.

Пластиковая труба будет воздуховодом, кусок должен соответствовать толщине стены (можно предусмотреть небольшой запас). Оптимальный диаметр трубки – 10 – 12 сантиметров.

Слишком большой диаметр может привести к значительным теплопотерям

  • С одной стороны трубки закрепляется решётка, это будет наружная часть устройства.
  • Внутрь трубки вставляется свёрнутый рулоном утеплитель (минвата, пенополистирол). Для этой цели можно использовать трубный утеплитель. Толщина слоя должна быть около двух сантиметров, этого достаточно, чтобы предотвратить обмерзание.
  • Следом в трубку вставляется поролоновый фильтр.
  • Последним этапом станет установка клапана. Можно изготовить его собственноручно или приобрести готовое изделие в любом магазине вентиляционного оборудования.

Альтернативой проветривателю может стать решётка с подвижными жалюзи. При необходимости их можно вручную закрывать и открывать

Статья по теме:

Нюансы монтажа

В зависимости от выбранной модели и места монтажа приточного клапана, отличается его установка. Наиболее актуальны и востребованы стеновые модели, монтируемые следующим образом:

Подбор места, в котором будет монтироваться вентиляционное устройство. Если диаметр трубы 5-6 см, то наиболее подходящее место – между батареей и подоконником, если высота зазора позволяет. Заходящий холодный воздух будет сразу прогреваться, обеспечивая комфортный микроклимат и в зимнее время. Для приточных клапанов диаметром более 10 см лучше выбрать место сбоку от оконного проема, отступив 30 см в сторону, или между окном и потолком.

Бурение в стене отверстия нужного размера для установки вентиляционного устройства. Диаметр отверстия должен быть чуть больше трубы для его надежной фиксации

Просверливая дырку в стене, важно предусмотреть небольшой наклон до 4 градусов от внешней стены, предупредив скопления влаги.

Примерка приточного клапана, во время которой отмечается нужная длина, а излишки отрезаются.

Установка шумоизолятора во внутреннюю часть трубы.

Окончательный монтаж трубы в отверстие. Для надежной фиксации в стене используются саморезы или строительная пена.

Крепление решетки со стороны улицы и надевание оголовка с внутренней части.

Важно! Для исправной работы приточного клапана и получения чистого воздуха после монтажа устройство необходимо периодически чистить во избежание скопления на фильтре копоти и грязи.

Установка разных моделей может отличаться, поскольку некоторые клапаны идут уже с утеплителем. Для бюджетных моделей утеплитель требуется вставлять самостоятельно, используя специальный материал с теплоизоляционными свойствами (минеральную вату или полиуретан). Также некоторые приточные клапаны могут иметь внешнюю декоративную решетку, которая не фиксируется на стене, а устанавливается в торчащий конец цилиндра по типу крышки.

Необходимость установки вентиляционного клапана

Основная функция приточного вентклапана – обеспечение поступления свежего воздуха в квартиру или дом.

Стеновой проветриватель нормализует микроклимат помещения, когда естественная вентиляция не справляется со своей задачей.

С массовой заменой деревянных оконных блоков на ПВХ-изделия естественная вентиляция утратила свою эффективность – приток воздуха извне существенно сократился из-за герметичности современных конструкций. Скорость циркуляции воздушных потоков в замкнутом пространстве стремится к нулю, что крайне негативно сказывается на качестве микроклимата.

Первый признак недостаточности поступления воздуха – появление конденсата на окнах. Повышенная влажность способствует развитию микроорганизмов – плесени и грибков

Если не предпринять мер по улучшению вентиляции, то со временем незначительные неприятности, могут стать причиной более серьезных последствий:

  1. Концентрация углекислого газа повышается, что плохо сказывается на самочувствии человека. Быстрая утомляемость, сонливость, головная боль, снижение работоспособности – результат нехватки кислорода.
  2. Высокая влажность и отсутствие циркуляции воздуха – отличная среда для развития болезнетворных организмов. Споры плесени способны вызывать аллергические реакции или провоцировать появление бронхиальной астмы. В зоне риска – маленькие дети и лица с пониженным иммунитетом.
  3. Вытяжная вентиляция работает неэффективно при низком притоке воздуха – неприятные запахи, загрязнения, вредные вещества не выводятся естественным путем.
  4. В условиях постоянной высокой влажности быстрее изнашиваются конструктивные элементы здания.

Работа окна в режиме проветривания способна решить перечисленные проблемы, но вместе с тем сводятся на нет основные преимущества «пластикового» остекления: тепло- и шумоизоляция.

Рекомендуем также прочесть материал о других способах обустройства приточной вентиляции.

Стеновой «приточник» нормализует движение воздушных масс в помещении. При нормальных условиях (перепаде давления 10 Па) большинство моделей пропускают порядка 25-30 куб.м/час, что соответствует требованиям санитарных норм

Приточная вентиляция

Естественной вентиляции не всегда достаточно для правильного воздухообмена в “глухом” помещении, поэтому для нормализации микроклимата используется принудительный способ – вентиляция свежим воздухом.

Его система состоит из проема в стене и заслонки с дюбелем. Часто вытяжка приточного воздуха в жилых помещениях также имеет вентилятор, нагреватель и фильтр для очистки воздушных масс.

Самоустановка приточной вентиляции не сложна, ее может установить любой домовладелец, главное – знать этапы работы. Сначала пробивается отверстие в полотне стены, это можно сделать с помощью пунша и специальной насадки. Затем отверстие заполняется изоляцией, и на него помещается кусок пластмассовой трубы. Строительные работы завершаются заполнением пустых пространств в отверстии обычной монтажной пеной.

Со стороны улицы труба должна быть закрыта специальной решеткой. Это элемент, предотвращающий попадание грязи снаружи в вентиляционный клапан. Изнутри помещения воздуховод закрывается заглушкой, которая позволяет регулировать всасывание воздуха.

Для тех, кто хочет сэкономить на отоплении зимой, подходят сборные конструкции для вентиляции.

Готовые решения

Производители сплит-систем позаботились об упрощении вентиляции “немых” помещений и предлагают потребителям высококачественные и эффективные устройства принудительной вентиляции с опциями климат-контроля.

Аэрогидроход – удобное устройство, которое помогает ускорить движение воздушных масс, при этом прекрасно фильтруя воздух от частиц пыли и аллергенов. Внешний вид аэрогидрата примечателен, поэтому он не испортит фасад здания и интерьер помещения, а его работа бесшумна, поэтому устройство можно установить даже в детском саду.

Однако главным преимуществом этого устройства является то, что “глухое” помещение вентилируется круглосуточно, и воздух, проходящий через него, уже не будет нагреваться.

Кондиционер – это прибор, с которым многие люди знакомы. Как оказалось, эта сплит-система идеально подходит для вентиляции помещения. Современные модели предназначены не только для осушения воздушных масс внутри помещения, но и для притока свежего воздуха снаружи.

Некоторые кондиционеры также обладают функциями обогащения ионов и очистки от аллергенов. Учитывая все эти преимущества, можно с уверенностью сказать, что сплит-системы с кондиционированием воздуха являются отличной заменой естественной вентиляции в “глухом” помещении.

Как Breezer сохраняет воздух в вашем доме свежим и чистым?

Морозильная камера представляет собой компактный блок приточного воздуха, оснащенный фильтрующей системой и проточным нагревом. Для того, чтобы установить его, необходимо проделать сквозное отверстие в стене, а затем установить на него само устройство. Принцип его работы довольно прост – электрический вентилятор обеспечивает приток воздуха с улицы, а система фильтров обеспечивает его глубокую очистку от пыли, пыльцы, запахов, микроорганизмов. Зимой поток воздуха нагревается до комфортной температуры, что устраняет сквозняки. Результат использования бризера Tion o2 – свежий и нагретый воздух в вашем доме.

С морозильной камерой Tion o2 вам вообще не нужно открывать окна – в вашем доме есть постоянный источник чистого воздуха. Все микроорганизмы, пары, аллергены и запахи остаются на фильтрах, и вы можете дышать с грудной клеткой без сквозняков, холода и пыли.

Максимальный уровень шума при работе морозильника на второй скорости составляет 40 дБ. Следует отметить, что морозильная камера издает так называемый “белый шум”, с постоянной частотой, к которому человеческое ухо привыкает через 10 минут и перестает его замечать.

MagicAir – это новый уровень комфорта в создании идеального микроклимата. Это высокотехнологичное устройство, которое оценивает текущие параметры воздуха в вашем доме и обеспечивает автономное управление кондиционерами.

Эта задача решается в три простых шага:

  1. Первым делом необходимо установить компактный и “умный” MAC воздухораспределитель Tion O2, который обеспечит постоянную подачу свежего воздуха, его тщательную очистку и нагрев.
  2. Второе – это подключить и разместить станцию MagicAir, которая установит беспроводное соединение с вашим морозильником через Интернет. Теперь вы можете получать данные о качестве воздуха на вашем смартфоне и дистанционно управлять микроклиматом в вашем доме.
  3. В-третьих, установите собственные параметры содержания CO2 в воздухе, и охладитель будет автоматически поддерживать оптимальный для вас уровень вентиляции.

Одностворчатый вариант

При выходе из помещения воздушного потока он давит на створку клапана, чем и открывает его. Если имеет место обратная тяга или же движения не наблюдается, створка не испытывает на себе какого-либо воздействия, а потому закрывается под влиянием силы тяжести.

Этой модели часто отдают предпочтение по причине того, что она надежная и простая. Одной створки вполне достаточно для решения необходимых задач. Если правильно ее установить, можно прибегать к помощи естественной вентиляции, так как сопротивление здесь будет небольшим. Есть два варианта исполнения таких моделей:

  1. Со смещением оси. На ней зафиксирована створка. Смещение осуществляется касательно сечения воздуховода.
  2. С противовесом. Соответствующий элемент находится снаружи или внутри прибора.

Рекомендуем ознакомиться: Какой фильтр для вытяжки на кухне лучше

Если принимать во внимание, что сила тяжести играет ключевую роль в поддержании принципа закрытия створки, тройник с обратным клапаном для вытяжки надо ставить горизонтально или вертикально. Всё зависит от особенности конструкции

Для правильного выполнения манипуляции используется уровень. Если всё это не учесть, обеспечить полное закрытие не удастся. Также может иметь место ситуация, когда возникают большие усилия со стороны воздушного потока в системе для открытия створки. Особенно это актуально при применение противовеса.

Ход работ

Разберите клапан и наметьте места размещения основного отверстия и для креплений, используя пустой корпус.

По разметке сделайте в стене отверстие с легким уклоном на наружную стену дома во избежание скопления попавшей воды. Также сделайте отверстия под дюбели в намеченных местах крепления устройства.

Трубку примерьте по длине (лишнее обрежьте) и обязательно обмотайте изоляцией. Труба вставляется в сквозное отверстие и выравнивается с внешней стороной стены, а внутренний край может выступать чуть меньше 10 мм. Зазор между стеной и клапаном заполняют монтажной пеной.

Вставьте заслонку для регулирования воздушного потока, звукопоглощающий и пылеулавливающий фильтры, которыми укомплектован клапан. Затем установите мембрану, которая не позволит воздушному потоку выходить в сторону подачи воздуха.

Прижав уплотнитель, закрепите дюбелями и саморезами внутренний корпус и декоративную крышку с ручкой регулятора подачи воздуха (оголовок). При правильном монтаже вентиляционного клапана ручка будет легко поворачиваться и открывать заслонку.

Закройте отверстие снаружи внешней защитной решеткой, прикрепив ее при помощи клея или саморезов.

Клапан готов!

Аналогично можно изготовить самодельный клапан, а если требуется усиленный воздухообмен, можно дополнительно установить в него вентилятор.

Краткий обзор лучших производителей

При выборе проветривателя пользователи опираются на разные критерии. Один из важных показателей продолжительности и качества работы приточного клапана — его производитель.

Но иногда характеристики, указанные в паспорте изделия, не соответствуют действительности. Чтобы не столкнуться с подобной ситуацией, следует выбирать клапаны известных марок с хорошей репутацией.


Выбирая приточный клапан известного мирового бренда, выпускающего широкий ассортимент вентиляционного оборудования, получившего признание миллионов пользователей, можно быть уверенным в надежности, практичности изделия

Далее кратко рассмотрим лучшие бренды, продукция которых представлена на отечественном рынке.

Автоматические приточные клапаны Vents считаются самыми популярными решениями. Vents — украинская компания, завоевавшая признание европейских пользователей. Сегодня ассортимент производителя насчитывает более 10 000 позиций.

Ventec — российское предприятие, выпускающее системы аспирации, вентиляции, специализирующееся на производстве металлокаркасных, корпусных изделий. Компания отличается превосходным уровнем сервиса.

Приточные клапаны бренда Ballu поставляются в 30 стран. Ballu — производитель, специализирующийся на инженерных системах, климатической технике. Наличие собственных лабораторий позволяет компании использовать инновационные решения в производстве.

Tion — российский бренд, стремительно набирающий популярность. вентиляцию, разрабатывает приспособления высокоэффективной фильтрации, дезинфекции.

Монтаж приточного клапана в стену своими руками

Если предусмотреть наличие отверстия для установки на этапе проектирования, то можно сэкономить на их дальнейшем бурении

Ну а для уже выстроенных домов, придется прибегать к монтажу клапана с соблюдением всех предосторожностей

Монтаж в предусмотренное отверстие

Рисунок Действия
Разметка. Выбрав место для отверстия в стене, следует отмерить расстояние между фиксирующим анкером станины и коронкой бурильной машины.
Бурение технологического отверстия. При помощи перфоратора подобрав соответствующий диаметру анкера бур, необходимо просверлить отверстие в стене. Для сбора пыли во время бурения непосредственно возле сверла следует держать раструб включенного пылесоса.
Фиксация станины. В просверленное отверстие вбивается анкер, для большей плотности используйте наставку. Перед тем как установить станину, под нее следует подложить лист картона или другого смягчающего материала, чтобы избежать повреждений на поверхности стены. Когда станина установлена, ее надо надежно прижать к стене шпилькой, затянув гайкой при помощи ключа.
Защита стены от протекания грязной воды. Для этого на скотч клеится полоса пленки, под местом, где будет устанавливаться резиновый манжет. Пленка должна быть шириной не менее 30 см, а длины должно хватать до пола. Нижний край пленки нужно поместить в емкость для стока воды (ведро подойдет).
Крепление манжета. Он вставляется в специальные разводные дужки, на корпусе бурмашины. К манжету подсоединяется шланг для оттока воды, которая обеспечивает охлаждение коронки во время бурения. Шланг плотно насаживается на патрубок и фиксируется хомутом.

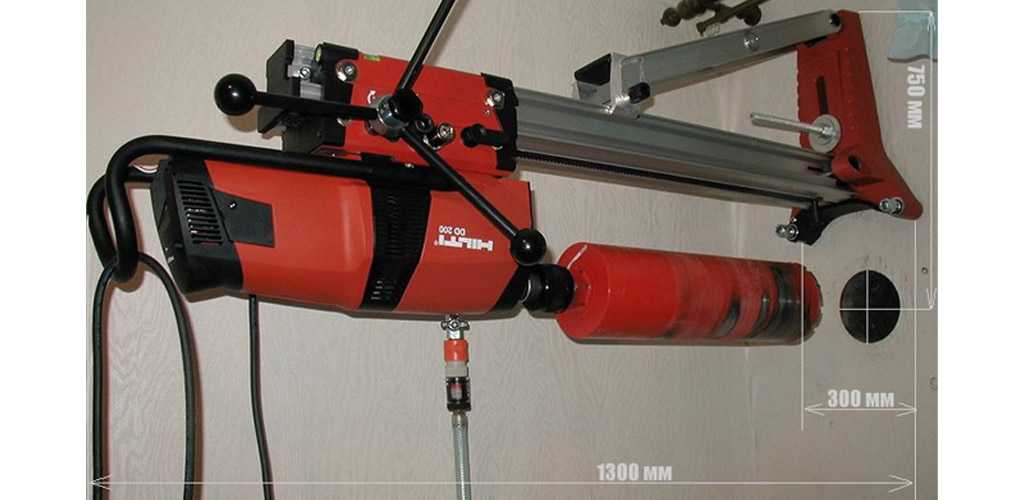

Сборка бурмашины. Профессиональные бурильные установки очень тяжелые, поэтому для упрощения их установки они собираются на зафиксированную станину поэтапно. Когда сборка окончена, надевается коронка соответствующего диаметра. К ручке бурмашины подсоединяется шланг, через который будет подаваться охлаждающая жидкость, он тоже должен быть закреплен при помощи хомута. Далее насос накачивается ручной помпой, когда рабочее давление достигнуто, можно приступать к бурению.
Бурение. Включив буровую машину, следует подвести коронку к стене. Когда она соприкоснется, и начнется процесс, оказывать сильное давление на регулировочную ручку не следует. В противном случае победитовые зубцы с алмазным напылением на коронке могут надломиться, и она будет испорчена.
Удаление стержня. Длина коронки редко превышает 500 мм, а стена подвергающаяся бурению обычно толще. Поэтому бурение производится в два этапа. После первого бетонный стержень выбивается из коронки, и в бурмашину устанавливается удлинитель для коронки.
Окончание бурения. Когда отверстие готово, следует разобрать установку в обратном порядке, а место под манжетой протереть влажной салфеткой или тряпкой, от мокрой бетонной пыли.
Установка ПВХ трубы. Длина пластиковой трубы должна быть равна толщине стены дома. Далее инфильтрационный канал плотно вгоняется в отверстие.
Установка тепловой и шумовой изоляции в трубу производится простым нажатием руки.
Установка решетки. Место посадки на наружной части стены следует покрыть силиконовым герметиком, то же самое надо сделать с посадочным местом на решетке, после чего плотно вставить ее в раструб воздуховода.
Установка внутренней части клапана. Посадочные места так же обрабатываются силиконом, после чего производится фиксация шайбы фильтра к внутренней стене. Вентиляционный клапан в стену установлен.

Обратите внимание! В процессе монтажа приточного клапана стенового базирования следует соблюдать технику безопасности, не допуская попадания частей одежды или волос на вращающиеся элементы буровой установки

Также важно ограничить попадания пыли в дыхательные пути и глаза, используйте очки и респиратор

Принципы расчета

Для выбора изделия необходим расчет. Хотя производительность бытовых клапанов в стену существенно не отличается в зависимости от модели, но все же стоит провести выбор технически правильно. Для этого проводят ряд простых шагов:

  • стеновой приточный вентиляционный клапан устанавливается в каждую комнату, где требуется вентиляция, поэтому для начала работ необходимо узнать площадь, высоту и объем каждого помещения;
  • далее уточняют нормативные значения для количества подаваемого и вытяжного воздуха в м3 в час (м3/ч) или в виде кратности воздухообмена (сколько раз за час воздух должен полностью поменяться) для каждой комнаты, они указаны в СНиП и других документах; некоторые из них указаны ниже;
  • на основании объема и нормативного воздухообмена вычисляют требуемую производительность устройства;
  • из каталога производителя выбирают наиболее близкий по пропускаемому количеству воздуха приточный или приточно-вытяжной клапан в стену.

В таком случае приточные вентиляционные клапаны в стену выбираются исходя из разности давлений, которую в состоянии создать вытяжная система. Для обычной естественной вытяжки, с использованием каналов в стенах, перепад давления редко превышает 10 Па. Исходя из этого значения и рассчитывают производительность выбираемого устройства. Обычно, график зависимости количества подаваемого воздуха от давления указывается в документации.

Нормативные значения подачи и вытяжки для некоторых помещений

Какие нормы по воздухообмену используются при расчете вентиляции в стене квартиры с приточным клапаном? Они отличаются для разных комнат в зависимости от их назначения и количества находящихся людей. Рекомендуется принимать такие значения, если устраивается стеновой приточный клапан своими руками:

  • коттеджи и индивидуальные жилые дома – не меньше 30 м3/ч на человека или кратностью 1 в час;
  • квартиры в многоэтажных домах – выше 3 м3/ч на 1 м2;
  • общественные сооружения – кратностью 2 в час или от 20 м3/ч на человека.

Указаны минимальные значения.

Виды настенных клапанов

Существует целая классификация подобных устройств. Все они отличаются по техническим характеристикам, однако принцип работы остается тем же самым. Можно выделить следующие критерии разделения клапанов на виды:

  • по форме:
    • прямоугольные;
    • круглые;
  • по назначению:
    • домашние;
    • промышленные;
  • по оснащению:
    • теплоизоляционные;
    • шумоизоляционные;
    • с дополнительными элементами;
    • регуляционные и т.д.

Классификация зависит от параметров и дополнительных опций. Выбирать устройство нужно в зависимости от того, какой функционал нужен. Если необходимо обыкновенное проветривание помещения несколько раз в день, то подойдет и самое обычное устройство. А если вы хотите использовать клапан как кондиционер – тут нужно приобретать многофункциональное оборудование.

Подбор основных характеристик клапана

Клапан приточного воздуха – незаменимое приспособление для городских квартир, где установлены металлопластиковые окна

Чтобы самому выбрать устройство по всем правилам, необходимо обратить внимание на перечень критериев – они помогут разобраться в эффективности и производительности моделей

Диапазон производительности

Так как для нормальной работы приточника необходима разница давления в помещении и на улице, то пропускная способность будет одним из главных показателей современных устройств. Этот показатель учитывается, исходя из давления, поэтому в описании приобретаемого прибора необходимо учитывать диапазон производительности. Стандартный показатель перепада, который рассчитывается производителями, равен 10 Па.

При различных перепадах давления характеристики производительности будут изменяться. Например, при перепаде давления 2 Па производительность некоторых моделей равна 73 куба воздуха в час. При этом, если перепад давления будет равен 10 Па, то производительность увеличится до 160 кубов воздуха в час. Для квартиры в многоэтажке лучше выбирать устройство с показателем 30-40 кубов воздуха в час, при перепадах 10 Па.

Обеспечение шумоизоляции

Средний показатель шумоизоляции равен 35-40 дБ. Клапан, который необходимо монтировать в окно, должен соответствовать этим данным. После монтажа приспособления уровень шума не должен измениться. В данном случае щелевые клапаны проигрывают фальцевым, они не обеспечивают шумоизоляции. Для их эксплуатации необходимо организовать продолговатое отверстие, через которое будет происходить естественная циркуляция воздуха.

В некоторых современных моделях конструкция устроена таким образом, что внутри располагаются специальные звукоизоляционные каналы. При работе устройства оно дополнительно поглощает шум, не давая посторонним звукам проникнуть в помещение. Такое приспособление будет уместным при наличии маленьких детей в квартире.

Температурный режим эксплуатации

Климатические клапаны обладают еще одной важной характеристикой – каждая модель рассчитана на эксплуатацию при определенном температурном режиме. Нормальная естественная вентиляция будет осуществляться при температуре +5 градусов за окном

Тогда клапан может самостоятельно забирать свежий воздух, запуская его внутрь. Через имеющееся вентиляционное отверстие все водяные пары выводятся наружу, но не стоит забывать о сильных перепадах температуры.

Например, зимой, при минусовых показателях, приточный клапан может замерзать и покрываться слоем льда. Это влияет на его работу, делая ее сложной или невозможной. Поэтому современные системы используют методику «теплового разрыва». Тогда между внутренней частью, сделанной из металла, и наружной частью размещается специальная пластиковая планка. Температурная передача не производится, поэтому прибор работает в обычном режиме.

Возможность регулировки

Выбирая приточный клапан в дом, стоит обратить внимание на возможности точного регулирования интенсивности забора и выпуска воздуха. Этот критерий необходим, когда пользователю нужно самостоятельно задать параметры для эксплуатации

Клапаном управляют вручную или автоматически. Если выбирается последний вариант, то устройство самостоятельно подбирает оптимальные параметры влажности и температуры. Клапан сам создает необходимые климатические параметры в помещении.

Ручной клапан можно регулировать механическим образом:

  1. Вверху конструкции расположен специальный ползунок.
  2. Приспособление отвечает за открытие и закрытие вентиляционной шторки.
  3. Поворачивая ползунок в разные стороны, можно добиться уменьшения или увеличения размера отверстий для притока воздуха.

Регулировать приток воздуха вручную владельцам кажется неудобным, поэтому они приобретают автоматические устройства. Они дороже, но работают самостоятельно, лишая жителей квартиры проблем с неорганизованной вентиляцией.

Улучшение приточного клапана

Улучшить работу приточного клапана можно несколькими способами. Самый простой вариант — установить в блоке, расположенном с внутренней стороны стены, заслонку.

Это позволит во время сильных морозов закрыть воздуховод изнутри и не допустить образования инея и конденсата в фильтрах.

Второй вариант улучшения заключается в установке нагнетающего или реверсивного вентилятора. Вентилятор позволит увеличить объем всасываемого воздуха.

Его лучше установить в корпус с внутренней стороны стены. Для этого отлично подойдет кулер охлаждения от стационарного компьютера. Подобрать прибор по производительности и размерам не составит большого труда.

Еще одной схемой улучшения приточной вентиляции является установка вентилятора с функцией реверса.

Суть этого варианта заключается в том, что прямоточный клапан в таком случае начинает работать как на подачу, так и на отведение воздуха из помещения, что значительно усиливает воздухообмен в комнате.

В случае отсутствия вентилятора с реверсом можно установить два обычных, но при этом реализовать схему «тяни-толкай». При работе одного на нагнетание воздуха второй находится в отключенном состоянии.

При выключении первого подача воздуха останавливается. При включении второго движение потока начинается в обратном направлении – из помещения наружу.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Гимназия ремонта
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
