Монтаж перегородок из гипсокартона на деревянном каркасе своими руками

Многоуровневый каркас – монтаж

Существует множество вариаций многоуровневого подвесного потолка, его формы, конструкции и прочего, а подробное их описание – хорошая тема для отдельной статьи. Здесь же рассмотрен потолок, где оба яруса и борта между ними выполнены из гипсокартона.

Цены на потолочные светильники

~~потолочные светильники~~

Монтаж двух каркасов. Светильники монтируются во втором из них

Шаг 1. Первое дело – разметка

Здесь созданию чертежа и его переносу на потолок уделяется вдвое большее внимание, чем для одноуровневого потолка – сложность задачи существенно выше

Проект двухуровневого потолка

Шаг 2. На стене размечаются линии направляющих профилей для верхнего и нижнего уровней, просверливаются отверстия для крепежа.

Контур каркаса потолка

Шаг 3. Направляющие профили верхнего уровня крепятся к стене. Подробности описаны в предыдущих инструкциях.

Шаг 4. Устанавливаются прямые подвесы. Интервал между ними можно сократить (и, следовательно, разместить больше подвесов), так как нагрузка на перекрытие и каркас будет выше.

Шаг 5. Монтируются потолочные профили верхнего уровня, как для одноуровневого потолка. Можно использовать как поперечную, так и ячеистую конструкцию.

Монтаж CD профиля

Шаг 6. К стене крепятся направляющие нижнего уровня.

Шаг 7. Один из прямых профилей нарезается на множество вертикальных стоек, которые и будут «бортами» между уровнями потолка. С помощью многоуровневых или Т-образных соединителей стойки крепятся к несущей конструкции верхнего уровня.

Надрезы на стенках металлического профиля

Шаг 8. К нижней части стоек прикрепляется арочный профиль. Его можно заменить направляющим профилем с равномерно нанесенными разрезами и сгибами в нужных местах.

Шаг 9. Между арочным профилем и направляющими нижнего уровня вставляются несущие ПП.

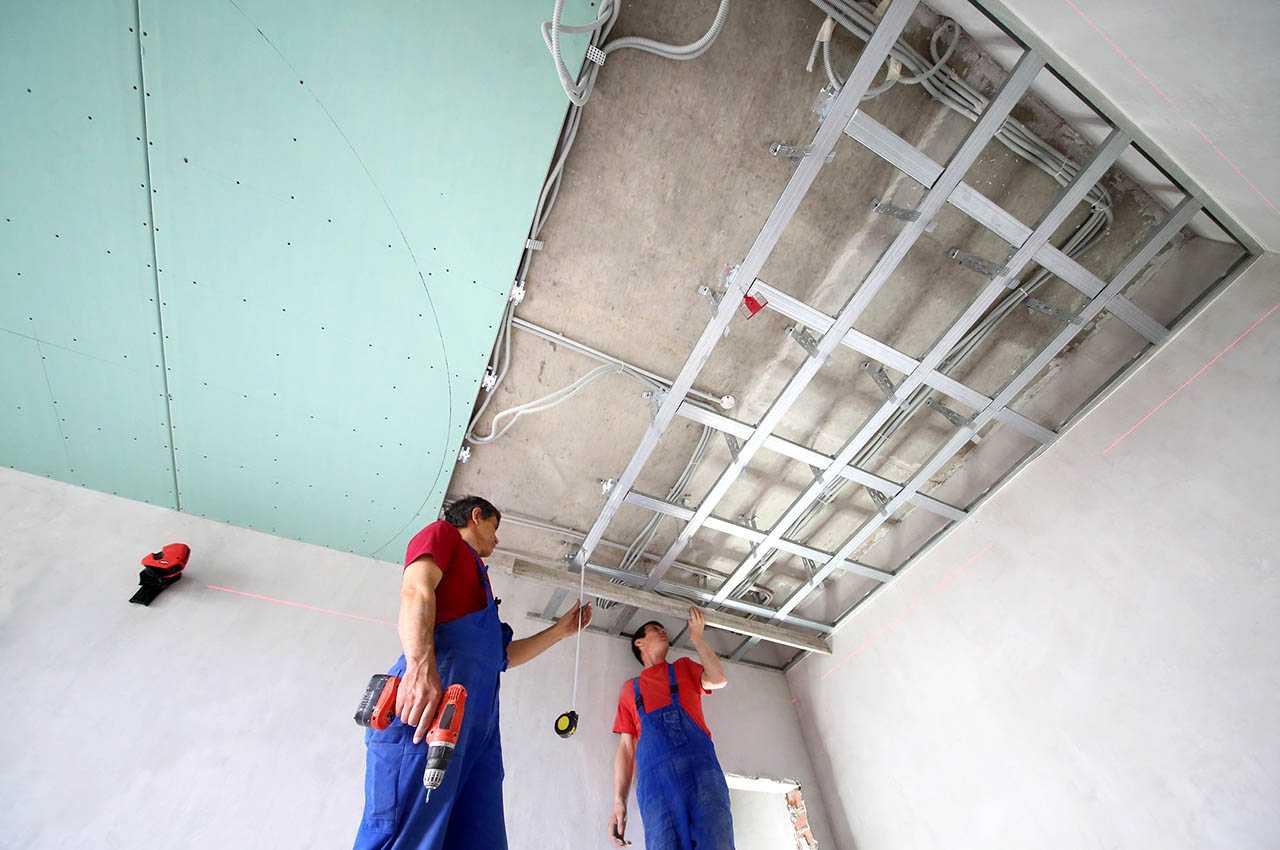

Пример каркаса многоуровневого гипсокартонного потолка

Видео — Монтаж многоуровневого гипсокартонного потолка

Таким образом получается каркас для многоуровневого потолка, где на верхний уровень приходится дополнительная нагрузка. В подобной работе очень важна помощь опытного мастера.

Теперь, прочитав эту статью, вы знаете, как устроен каркас для подвесного потолка. Осталось лишь обзавестись материалами, инструментами, большим желанием и помощью родственников или друзей.

Крепление гипсокартона к стене на деревянный каркас

Можно ли крепить гипсокартон на деревянные бруски, если их просто закрепить на стенах или потолке? Такой вариант возможен, но лучше сделать каркас для гипсокартона из деревянных брусков. В том, как крепить брус к гипсокартону, поможет небольшая инструкция по монтажу гипсокартона на деревянный каркас из бруса.

Для гипсокартона наибольшее распространение получили панели со следующими размерами: по ширине 1200 мм и по длине 2500 мм. При этом монтаж панелей на конструкцию каркаса из дерева разных типов и характеристик (влагостойких, упрочненных и т.д.) имеет одинаковый состав работ.

Заготовка необходимых материалов, приспособлений и инструментов

Для определения необходимого количества плит ГКЛ следует вычертить эскизный план развертки стен и потолка со всеми дверными и оконными проемами, откосами и технологическими нишами (например, под отопительные радиаторы). После подсчета рабочей площади следует ее значение разделить на площадь, которую имеет один ГКЛ. Полученное значение будет необходимо увеличить на 20% (на обрезку и непредвиденные расходы), что и будет являться количеством требуемых панелей.

Рекомендуемые размеры (в сечении) брусков для каркаса под гипсокартон:

для крепления смежных плит – с размерами 80 х 25 мм (первый тип)
для промежуточных вертикальных и горизонтальных креплений – с размерами 40 х 25 мм (второй тип)

Нужно нанести на план вертикальные и горизонтальные оси, по которым будут устанавливаться на стене элементы каркаса, обеспечивающие крепление гипсокартона на деревянные бруски. Его конструктивная схема будет представлять собой:

два вертикальных бруса первого типа длиной 2500 мм по краям плиты с расстоянием между ними по линии осей 1200 мм
два вертикальных бруса второго типа длиной 2500 мм, с расстоянием между собой и брусьями первого типа в осях 400 мм
шесть горизонтальных брусьев второго типа, устанавливаемых в верхней и нижней части плиты
три промежуточных, которые нужно устанавливать по осям, расположенным на расстоянии 1250 мм от верхнего и нижнего края плиты; длина крайних брусьев составит 400-80/2-40/2 = 340 мм, длина средних – 400 – 40/2 – 40/2 = 360 мм

Дополнительно брусья второго типа должны быть использованы для обрамления оконных и дверных проемов и технологических ниш. Если высота помещения превышает 2500 мм, верхний горизонтальный брус заменяется на брус с сечением 80 х 40 мм и устанавливается так, чтобы дополнительные 40 мм служили для крепления верхней панели из обрезанного на соответствующую длину листа ГКЛ, также должна быть увеличена длина вертикальных брусьев первого и второго типа и установлен верхний брус второго типа.

После расчета общей длины необходимого количества брусьев и также увеличения ее на 20% их можно приобрести на строительном рынке или сделать в мастерской, занимающейся обработкой дерева

Особенно нужно обратить внимание, чтобы в них отсутствовали косослой и повышенная сучковатость

Перед использованием не менее чем одну неделю весь комплект деревянных брусьев должен быть выдержан в помещении, в котором будет использоваться. После этого следует провести отбраковку, а оставшиеся обработать специальными составами – антисептиками, предотвращающими гниение и поражение грибками и плесенью, антипиренами, придающими огнезащитные свойства. В настоящее время в продаже имеются пропитки глубокого проникновения, обеспечивающие защиту древесины и препятствующие короблению при колебаниях влажности в помещении в достаточно широких пределах.

При изготовлении и монтаже каркаса необходимо следовать вычерченному плану.

Необходимые инструменты

Инструменты и инвентарь, которые потребуются для выполнения работ:

ножовка по дереву
строительный нож
строительный уголок
стальная рейка-правило длиной 1200-1500 мм
пузырьковый уровень
водяной уровень (при облицовке потолка)
отвес
молоток
шуруповерт электрический
лестница, стремянка, допускается построить и использовать самодельных строительные козла-подмости
защитные приспособления (перчатки для рук, очки, респираторы)

Общие положения

Сборка каркаса и его монтаж из отдельных заготовленных элементов своими руками непосредственно на потолке или на стене представляет некоторые сложности – требуется постоянное выравнивание и подгонка в горизонтальной и вертикальной плоскостях с постоянным использованием отвеса, уровня, строительного угольника и рейки-правила.

Если позволяют длина и ширина помещения, укрупненную сборку больших фрагментов каркаса можно делать непосредственно на полу. При этом существенно проще будет монтировать каркас, как на стене, так и на потолке, и выравнивать и прикреплять соответственно в вертикальной и горизонтальной плоскостях.

Деревянный каркас под гипсокартон: плюсы и минусы, монтаж

В домах из бревен или из бруса. В таком случае обрешетка идеально сочетается с материалом стен из-за одинаковых физических свойств. Получается, что любое изменение влажности компенсируется. В таких условиях гипсокартон остается неподвижным и не повреждается.
В обычных квартирах с идеально ровными стенами. В этом случае каркас из бруса будет надежным основанием для крепления ГКЛ.

Такой популярный отделочный материал, как ГКЛ, в большинстве случаев крепится на специальный каркас. Обычно его монтируют из металлических профилей. Альтернативный вариант – обрешетка из деревянных брусьев, собрать которую своими руками очень просто. Но не нужно обманываться легкостью изготовления: дерево – капризный материал, его применение возможно далеко не всегда.

Рассмотрим все особенности такой конструкции и выясним, когда и как можно сделать деревянную обрешетку под гипсокартон самостоятельно.Подготовительные работы заключаются в удалении старого покрытия в том случае, если есть сомнения в его прочности. Вещи в комнате можно прикрыть полиэтиленовой пленкой или другим материалом.

Сначала следует сделать разметку. Размер ГКЛ определяет оптимальный шаг между вертикальными стойками – 600 мм. Таким образом, каждый лист будет крепиться к трем брускам: один по центру, а два – по краям. Стыки должны располагаться на поверхности стойки, как показано на фото.

Перед монтажом все деревянные элементы должны несколько дней вылежаться в помещении для того, чтобы приспособиться к его микроклимату и принять свою окончательную геометрическую форму. Гипсокартон в обшивке и выравнивании стен в деревянном доме — самый часто используемый материал. Но есть ли какие-то особенности в монтаже ГКЛ на стены из дерева, и может ли с этим справиться непрофессиональный отделочник?

Мы предлагаем подробную инструкцию по отделке деревянных стен гипсокартоном.

Шуруповерт либо дрель с переноской.
Разметочная нить, карандаш.
Нивелир.
Шпатели.
Строительный нож либо лобзик.
Ножницы по металлу.
Абразивная сетка.
Валик для грунтования (“шубка”).
Рулетка.

Внутренние стены и потолки деревянных домов обычно имеют грубую или, как еще говорят, неотесанную поверхность. Чаще всего это могут быть уступы или выдающиеся части бревен, брусьев или досок из которых сложены ограждающие конструкции. Для выяснения количества необходимого материала определяются — из чего будет изготовлен каркас, из деревянных реек или металлических профилей.

Если обшивка гипсокартоном в деревянном доме предполагает необходимость использования листов нестандартных размеров, нужно предварительно нарезать детали необходимых габаритов: Подготовительный этап заключается в тщательной очистки стен дома из бруса или бревна от разнообразных загрязнений, ликвидации грибка и плесени, ремонте трещин и загнивших участков на древесине.

Дополнительная информация по теме:

Устройство подвесного потолка из гипсокартона по системе кнауф
Как сделать красивую перегородку из гипсокартона видео
Фото потолков из гипсокартона в зале квадраты
Чем заделывать стыки гипсокартона шпаклевкой или штукатуркой
Как спрятать трубы отопления под потолком гипсокартоном

Виды гипсокартона

По назначению гипсокартон бывает:

арочный. Этот материал тонкий 6,5 мм толщиной;
потолочный. Он предназначен для обустройства подвесных конструкций, отделки потолков в сухих помещениях с влажностью до 70%. Его толщина составляет 9,5 мм;
стеновой. Его используют для облицовки стен, обустройстве межкомнатных перегородок. Его толщина 12,5мм.

По технологическим особенностям гипсокартон делится на:

стандартный или обычный ГКЛ;
влагостойкий ГКЛВ;
огнестойкий ГКЛО;
влагостойкий и огнеупорный;
акустический. Он используется в тех помещениях, в которых необходима повышенная звукоизоляция.

Материал различается по типу кромки. Кромка бывает:

прямая. Щели между листами с прямой кромкой не заделываются. Обозначаются ПК;
утонченная кромка УК. Стыки между листами с такой кромкой следует шпатлевать, армируя сеткой-серпянкой;
полукруглая кромка заделывается шпаклевкой, но не армируется (HRK);
закругленная кромка ЗК.

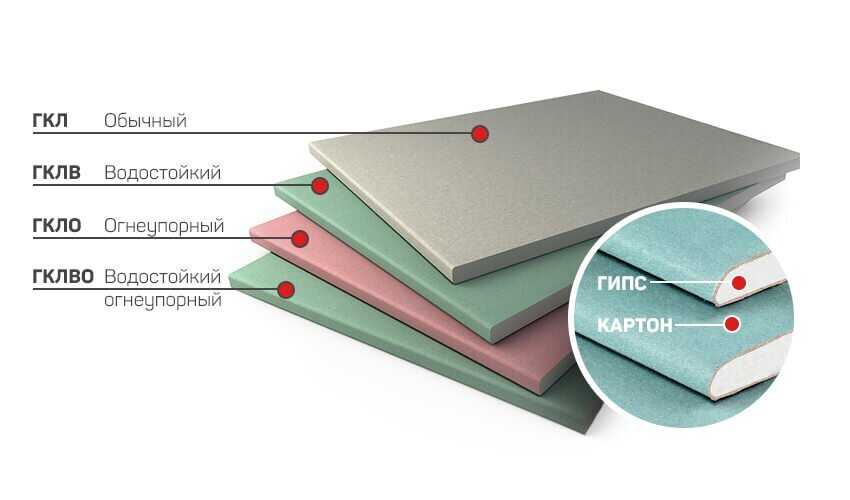

Внешний вид разного гипсокартона

Деревянный каркас своими руками. Основные используемые материалы для ограждающих конструкций

Прототипами отечественных каркасников являются объекты, сооруженные по технологиям канадско-американских и европейских мастеров. Эта преемственность подтверждается даже тем, что один из основных отраслевых нормативов СП 31-105-2002 «Проектирование и строительство энергоэффективных одноквартирных жилых домов с деревянным каркасом» разработан на основе жилищно-строительных правил Канады.

Каркас

Действительно, скелеты преобладающего количества каркасников сооружаются из доски или бруса. Например, во многие типовые проекты жилых построек, разработанных для умеренно-климатической зоны, закладываются пиломатериалы из древесины хвойных пород:

для несущих и стен внешнего теплового контура – доска 150*40 мм (В*Ш) или 150*50 мм;
для перекрытий – доска 200*40 мм или 200*50 мм, а также идентичный по высоте брус толщиной 100 мм или 150 мм.

При выборе пиломатериалов предпочтение следует отдавать строганным изделиям, высушенным до нормативной влажности 12-18%. Они обходятся дороже обрезной доски общестроительного назначения, однако экономия на них впоследствии доставит немало проблем, в частности:

влажную древесину сильно коробит при усушке, что приводит к деформации панелей, а также раскрытию стыков между ними;
изначально кривые доски существенно затрудняют и замедляют монтажный процесс, а его эстетические результаты оставляют желать лучшего.

Важно! Соединение элементов каркасного дома можно осуществлять посредством стальных уголков, гвоздей или саморезов. При этом предпочтение следует отдавать гвоздям с текстурированной поверхностью, например, якорным (ершенным, рифленым)

Заполнение каркаса

Каркасы внутренних перекрытий и перегородок рекомендуется заполнять волокнистыми звукоизоляционными материалами. Зачастую для этого используется минеральная вата со специальными акустическими свойствами. В подтверждение её специализации на упаковку материала должна быть нанесена соответствующая маркировка.

Внешний тепловой контур собирается на основе любого эффективного утеплителя с параметром теплопроводности не превышающим 0,1 Вт/(м*С). При этом заполнение каркаса насыпным материалом допускается только в перекрытиях или мансардных кровлях с уклоном не более 1:5. Для тепловых барьеров стен используется плитная (рулонная) волокнистая, вспененная либо напыляемая изоляция. Каркасный домик, собираемый своими руками, чаще всего утепляют:

каменной ватой плотностью 30-50 кг/м³;
стекловатой плотностью 15-20 кг/м³;
пенополистиролом плотностью 15-25 кг/м³.

Обшивка каркаса

Технология строительства каркасного дома предусматривает поэтапное накрытие конструкционного скелета слоями паро- и гидроизоляции, а также защитной или защитно-декоративной облицовкой.

Особую важность имеет создание надежного паробарьера изнутри помещения. Тепловой контур здания строится по системе термоса с относительно тонкой оболочкой

В холодное время года на её внутреннюю и внешнюю поверхности воздействует значительный градиент температур и парциального давления водяного пара. Влажный воздух стремиться выйти наружу, в том числе, сквозь стены и перекрытия, где из него выпадает конденсат. А это уже недопустимо, так как грозит порчей теплоизоляции, элементов каркаса и облицовки.

Поэтому для пароизоляции по внутренней стороне каркаса используют рулонные материалы с практически нулевой паропроницаемостью. Таковыми являются:

специальные пароизоляционные пленки (антиконденсатные, ламинированные, фольгированые и др.);
полиэтиленовое полотно из первичного сырья (толщиной 150-200 мкм);
крафт-бумага.

В отличие от сборки из готовых заводских панелей пошаговое строительство каркасного дома своими руками предполагает также установку гидроизоляции на внешнюю сторону панелей теплового контура. Предпочтение следует отдавать мембранам, не препятствующим свободному выходу пара из теплоизоляции. В случае установки внешней обшивки с вентзазором, гидроизоляция должна обладать также и ветрозащитными свойствами.

Дальнейшее накрытие паро- и гидробарьеров осуществляется любым листовым или штучным материалом, удовлетворяющим условиям эксплуатации и пожеланиям хозяина: вагонкой, OSB, гипсокартоном (только внутри), профнастилом, ЦСП и т.д.

Учитываем особенности обрешетки

Для гипсокартона есть несколько вариантов монтажа. Более подходящий выбирают с учётом конструкции и планировки комнаты.

Деревянное перекрытие

В некоторых домах потолок состоит из обрезной доски, вагонки, фанеры или ОСП, подшитых к балкам снизу. Если поверхность в хорошем состоянии и ровная, без сильных отклонений по горизонтали, допустим вариант монтажа гипсокартона на деревянный потолок без каркаса.

Этот способ — самый простой и дешёвый. Ещё один плюс — незначительное снижение высоты потолка (только на толщину обшивки). Но есть и минус. Чтобы потолок не растрескался, до отделки нужно дождаться усадки дома. Понадобится хотя бы год при работающем отоплении.

Подгнившие и сломанные доски заменяют, дерево пропитывают антисептиком. Трещины и небольшие перепады шпаклюют. ГКЛ крепят оцинкованными саморезами 32-51 мм (длина подбирается под ширину перекрытия). Метизы вкручивают таким образом, чтобы они не торчали над поверхностью, но и не прорывали слой картона. Для этого нужно утопить шляпки на 1 мм. Удобно использовать специальную биту для гипсокартона, которая надевается на шуруповёрт и не позволяет слишком сильно вкрутить саморез.

Крепление гипсокартона к деревянному потолку можно выполнить с помощью мастики. Состав наносится на лист: полосой по краю и точечно по центру. На потолок наносят несколько лепёшек (так, чтобы при креплении попадали на свободное пространство). Гипсокартон прикладывают к нужному месту, выравнивают и прижимают. Чтобы не держать руками, можно поставить подпорки.

При очень ровной поверхности пользуются клеем. Состав наносят по краям и перпендикулярными рядами, образуя сетку на гипсокартоне. Затем, как и в предыдущем случае, лист поднимают, прикладывают и фиксируют подпорками до застывания средства.

Обрешетка из деревянных реек

Этот способ выбирают, если:

балки или стропила не обшиты;
нужно встроить светильники;
планируется многоуровневый потолок простой формы.

Собирают каркас из досок, а к нему крепят гипсокартон. Стоимость получается ниже, чем при использовании алюминиевых профилей.

По периметру комнаты устанавливают брус. Натягивают верёвку или проволоку. Ориентируясь на этот уровень, крепят рейки по деревянным балкам. Там, где не хватает высоты, подкладывают куски фанеры или ДВП, обрезки доски и т. п. Если расстояние значительное, используют металлические подвесы. Выпирающие части стёсывают рубанком. Для крепления берут длинные саморезы по дереву, которые должны входить в балку или стену хотя бы на 5 см.

Поперёк первого слоя укладывают доску. Ширина должна быть достаточной, чтобы состыковать два листа гипсокартона. Рекомендуемый размер — от 20 х 40 до 40 х 80 мм. Такая рейка будет и достаточно прочной.

Специальные профили

Технология немного сложнее в исполнении и дороже, зато позволяет исправить значительные недочёты перекрытия. Способ подходит для влажных помещений, где не рекомендуется использовать рейки. Профиль гнётся, поэтому многоярусные конструкции могут быть более сложными, с арками, закруглёнными углами и волнистыми линиями нижнего уровня. В целом работа похожа на монтаж деревянного каркаса, но есть некоторые различия.

По периметру комнаты устанавливают направляющий профиль (обозначается НП или UD). Крепят саморезами с шагом около 30 см. На этом уровне натягивают нити, на которые ориентируются при дальнейшем монтаже.

Затем к балкам или черновому потолку крепят подвесы. Потолочный профиль (ПП или CD) нарезают по габаритам помещения. Если длины недостаточно, сращивают вставками. Укладывают одним концом в направляющий профиль, а второй заводят у противоположной стены. Загибают ушки подвесов и проверяют, чтобы вся конструкция находилась в одной плоскости. Закрепляют шурупами.

Перпендикулярно устанавливают короткие перемычки из профиля ПП. Для фиксации на том же уровне используют крабы. К получившемуся каркасу подшивают ГКЛ.

Требования к пиломатериалам для обрешетки

Деревянная обрешетка из гипсокартона может иметь повышенную влажность в процессе покупки, что впоследствии может стать причиной коробления материала. Процент усадки будет меньше, если влажность материала окажется ниже 22%. Именно это значение указывает на то, что перед потребителем сухой материал. Приобретая бруски естественной влажности, можно столкнуться с риском изменения их геометрических параметров со временем. Это непременно отразится на ровности укладки гипсокартона.

Что касается деревянной обрешетки под гипсокартон, пиломатериал может принадлежать к первому или второму сорту. Материал в данном случае не должен обладать повышенной прочностью. Важным фактором при выборе является отклонение от кривизны и размеров сечения

Важно исключить материал, который имеет обзол. Но если после покупки он все же был обнаружен, следует дополнительно воспользоваться антисептиком

Его наносят в несколько слоев, не жалея состава.

Советы специалистов

Влажность используемого в работе пиломатериала должна варьироваться в пределах от 12 до 18%.
Если планируется установка перегородки с высотой до 4,2 м, следует использовать брус сечением 60 x 50 мм. Толщина листа при этом будет изменяться с учетом высоты стены. Если это значение составляет 2, 8 м, толщина листа должна быть равна 12,5 м. С увеличением высоты стены до 4, 2 м следует использовать 18-мм лист. А в качестве промежуточного значения выступает 14-миллиметровый лист, который подойдет для стены высотой 3,6 м.
Осуществляя огнезащитную обработку, следует достичь показателя первой группы по вопросу пожарной безопасности.
Шаг между стоечными брусками не должен оказаться больше 60 см.
Если мастер не может выбрать между саморезами, шипами и гвоздями, следует предпочесть второй вариант — с его помощью можно добиться жесткого соединения.
Минимальная толщина стены на каркасе может составить 85 мм.

Деревянный каркас на стену под гипсокартон. Деревянный каркас под стеновую обшивку

Целесообразно устанавливать гипсокартон на деревянный каркас при обшивке стен в случае, если высота их более трех метров или стены имеют значительные шероховатости и некачественное штукатурное покрытие.

Производится разметка стены под каркас.
Выявляются опасные места с некрепкой штукатуркой и неровностями.
Устанавливается обрешетка в соответствии со сделанными замерами, начиная с горизонтального бруса, который закрепляется на полу.

Достаточно тяжело из дерева сделать нужный радиус закругления, поэтому без использования металлического профиля не обойтись

К горизонтальному брусу монтируются вертикальные рейки с отступом 10 мм от края обрешетки. Шаг между ними принимается 600 мм.
После того, как вертикальность конструкции проверена отвесом (уровнем), на потолке закрепляется второй горизонтальный брус, к которому прикрепляются вертикальные рейки.
Выравнивание конструкции на неровном полу под горизонтальным брусом проводится с помощью подкладки обрезков ДСП или древесины, оставшейся от реек.

Советы:

Чтобы не делать вырезы в гипсокартоне при изготовлении обрешетки около дверных или оконных проемов вертикальные рейки сдвигают.
Во время последующей обшивки листами стыков над оконными или дверными проемами быть не должно.

Установить гипсокартон на каркас из дерева своими руками совсем нетрудно, даже в отсутствии напарника. Еще проще, если полы ровные, процесс такого монтажа не составит труда.

Также легко и закрепить ГКЛ на уже готовой деревянной обрешетке

Упрощённая сборка деревянного каркаса

Если размер помещения позволяет, то каркас проще собрать на полу.

Размер его должен соответствовать размеру той стены, на которую он будет впоследствии закреплен минус 5 мм с каждой стороны.
Собирают рамку из несущих вертикальных и горизонтальных брусьев.
Закрепляют дополнительные рейки с шагом 60 см и вспомогательные деревянные перекладины.
Теплоизоляция крепится непосредственно на стену, и закрывается собранным каркасом.
Фиксация проводится по периметру. Закрепляется каркас дюбелями, шурупами, или дюбель-гвоздями.
