Как сделать бетономешалку своими руками? пошаговое руководство по изготовлению самодельной мешалки

Конструкции самодельных бетономешалок

Простая механическая

Бетономешалка открытого типа

Простая бетономешалка с принудительным механическим перемешиванием показана на рисунке. Ее достоинство по сравнению и описанной выше – больший объем. Привод не обязательно электрический; он может быть и ручным. Выгруз – боковой наклоном бадьи.

Главный недостаток общий для мешалок с цилиндрической бадьей: неважное перемешивание по углам. Второй недостаток – разбрызгивание раствора при оборотах более 35/мин. Его можно устранить, наварив после сборки миксера обрезанную часть бочки на место и прорезав в ней люк

Его можно устранить, наварив после сборки миксера обрезанную часть бочки на место и прорезав в ней люк.

Продолжительность замешивания обычного раствора – 5 мин; сухого – 12 мин.

Комбинированная горизонтальная с гребенками

Бетономешалка с гребенчатым иксером

Эта мешалка также может быть и ручной, и электрической. Достоинств два, и весьма существенных: высокая однородность и, соответственно, качество бетона и быстрота замеса. Такая бетономешалка своими руками из бочки дает бетон отменного качества, не уступающий лучшим промышленным образцам, а скорость замеса определяется не временем, а количеством оборотов: 3-4 раза провернул, и раствор готов.

Недостаток один: сложность конструкции. Даже ручная состоит из нескольких десятков наименований деталей. Наименований, не штук. Особого внимания при изготовлении требует выгрузочный люк: карточные петли, шпингалеты и уплотнение для него должны быть очень прочными и надежными. Однако для случаев, когда требуется выполнить значительный объем работ в ограниченные сроки в местах, не обеспеченных электропитанием, это, пожалуй, незаменимый вариант. Бетономешалки такого типа выпускаются промышленностью.

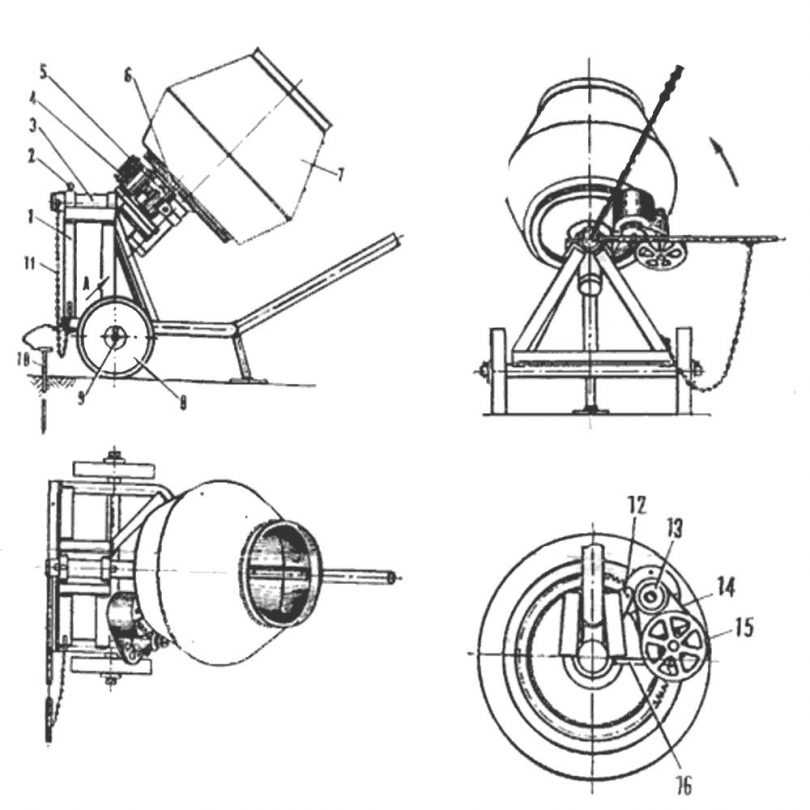

Конструкция бетономешалки с наклоняемой бадьей

«Настоящая электрическая»

Электрическая бетономешалка самой распространенной конструкции, которую чаще всего копируют самодеятельные мастера, особых пояснений не требует. Схема ее представлена на рисунке. Различающихся в деталях конструкций описано множество, и подробные чертежи также легко доступны, поэтому дадим лишь отдельные пояснения:

• Днище и горловину бадьи необходимо укрепить приваренными накрест планками.
• Бадью лучше делать вращающейся заодно с осью: это усложняет конструкцию рамы, но избавляет от необходимости уплотнения вала в днище бадьи, отчего самодельные мешалки чаще всего и служат недолго.
• Лучший миксер для такой мешалки – рамного типа, приваренный к оси.

Вибрационная

Многие домашние мастера, имеющие перфоратор на 1-1,3 кВт с ручным принудительным (не требующим прижатия рабочего органа к стене) включением ударного механизма, пытались делать вибрационные бетономешалки, но чаще всего конструкция оказывалась неудачной.

Типичные ошибки следующие:

Конструкция вибрационной бетономешалки

1. Неправильный выбор бадьи. Она должна быть обязательно круглой, достаточно высокой и не очень широкой: оптимальное расстояние от краев вибратора до стенок примерно равно его радиусу.
2. Плоский вибратор. Вибратор из металлического листа не возбудит в растворе нужной системы внутренних волн. Профиль вибратора должен хотя бы приблизительно соответствовать показанному на рисунке. Хороший вибратор получается из двух сложенных вместе тарелок или блюдец; желательно – металлических.
3. Слишком большой вибратор. Диаметр вибратора – 15-20 см/кВт. То есть, префоратор на 1,3 кВт потянет вибратор из тарелок в 25 см. Более широкий, даже если и будет видимо глазом дергаться, не «раскачает» раствор.
4. Неправильное расположение вибратора. Вибратор должен располагаться по оси бадьи на расстоянии примерно своего диаметра от днища. Уровень раствора над вибратором также должен быть примерно равен его диаметру.

При соблюдении указанных условий качество раствора получается отличным. Контроль продолжительности замеса – по поверхности раствора. Перестала булькать и шевелиться, пошли волночки – раствор готов. При не ахти каком хорошем цементе или песке до волночек дело может не дойти. В таком случае – 10 мин минимум.

Вывод

Бетономешалку своими руками сделать нетрудно, а скорость работы увеличивается намного даже с самой простейшей мешалкой. И, конечно, приятнее хлебнуть чайку из термоса пока месит, чем надрываться с лопатой. Не чайку и не из термоса – категорически не рекомендуется: качество работы катастрофически падает при самой совершенной технике.

Видео: оригинальный вариант растворомешалки из автопокрышки “на один раз”

***

2012-2020 Вопрос-Ремонт.ру

Вывести все материалы с меткой:

Перейти в раздел:

Виды бетономешалок

Изделия разделяют на 2 категории:

• механические, т. е. с ручным способом вращения барабана;
• электрические — работают от сети 220 или 380 В.

Для самостоятельного изготовления бетоносмесителя второго вида требуются знания по подключению электромоторов и двигатель, что увеличивает стоимость прибора.

Независимо от того, используется ток или механические усилия, виды бетономешалок отличаются по принципу работы и бывают:

• принудительного типа;
• вибрационные;
• гравитационные.

Механические или электрические?

Выбирая тип привода, оцените собственные возможности. Если участок под строительство не имеет электрокоммуникаций, придется выбрать механический вариант. Чаще всего эта разновидность требует работы с помощником. Придется постоянно прерывать заливку для смешивания новой порции раствора.

Если в работе заняты несколько человек, то часть их может быть занята на выравнивании бетона в опалубке, подготовке и отмеривании компонентов бетонной смеси, а 1-2 человека будут вращать рычаг смесителя. При использовании электроэнергии уменьшается потребность в помощниках.

Принудительные, гравитационные или вибрационные?

Выбирая изделие по принципу работы, нужно оценивать его эффективность и учитывать возможные недостатки.

Конструкция механизма зависит от принципа работы:

1. Принудительная.
   Смешивает компоненты раствора за счет вращения лопастей на валу внутри неподвижной емкости. В такую мешалку удобно доливать воду и добавлять составляющие смеси во время ее работы, не останавливая процесс.
2. Гравитационная.
   Отличается от предыдущей тем, что вращается емкость, в которой смешивается порция бетона. Ряд моделей не позволяет добавить компоненты смеси без остановки вращения. Лопасти для перемешивания в механизмах гравитационного типа закрепляют на стенках барабана.
3. Вибрационная.
   Перемешивание осуществляется за счет вибрации погруженного в смесь элемента конструкции. Вибратор приводит в движение всю массу щебня и песка, компоненты перемешиваются равномерно и без образования пузырьков воздуха. Но загружать нужно сразу весь объем компонентов, для замеса порции раствора работу придется прерывать. Изготовление бетоносмесителя требует наличия электропривода.

Гравитационная бетономешалка.

Объем бетономешалки

Объем барабана рассчитывают с учетом типа привода. Для электрических механизмов ограничивающим фактором будет мощность мотора. Кроме этого, учитывают и потребности: для заливки фундамента потребуется большая емкость, для дорожек или стяжки — меньшая.

Устройство бетономешалки бытовой и классификация смесителей

Агрегаты, предназначенные для перемешивания бетонных растворов, предлагаются предприятиям и изготавливаются домашними умельцами в различных вариантах. Рассмотрим конструкцию мешалки, которая состоит из следующих узлов:

• металлической рамы или станины, объединяющей узлы в единую конструкцию. Рама воспринимает динамические и статические нагрузки, обеспечивая устойчивость оборудования. Для тяжелых агрегатов станина стационарная, а для малогабаритных смесителей оснащается колесами, облегчающими транспортировку. Для изготовления металлической рамы можно использовать уголок или стальной профиль другого сечения;
• рабочего органа, предназначенного для повышения однородности замеса. Активатор, контактирующий с перемешиваемым раствором, воздействует на компоненты смеси. В результате бетонный раствор приобретает однородную консистенцию. В качестве перемешивающих органов используют лопатки сложной конфигурации, специальные лопасти, шнеки и другие разновидности активаторов;
• резервуара, в котором перемешивается бетон. Такая емкость называется бочкой и может изготавливаться из различных материалов. Для самостоятельного изготовления рабочей емкости можно использовать утратившие актуальность и работоспособность бытовые устройства – начиная от стиральных машин и заканчивая металлическими бочками. Используемые емкости отличаются размерами и объемом, влияющими на производительность;
• разгрузочного устройства, облегчающего и ускоряющего слив подготовленного раствора. Конструкция сливного механизма определяется компоновкой бетоносмесителя, конструкцией и габаритами бочки, а также массой бетонного раствора. Применяются различные технические решения для облегчения процесса разгрузки;
• приводной станции. В качестве движущего агрегата используют электрический двигатель. Передача крутящего момента от электромотора может осуществляться через понижающий редуктор или ременную передачу. Передаточное отношение и мощность трансмиссии должны обеспечивать возможность беспрепятственного вращения тяжелой емкости, наполненной раствором.

Бетоносмеситель отличается не только вариантом конструктивного исполнения, но и способами смешивания. По принципу работы растворосмесители делятся на следующие виды:

• гравитационные. Отличительная черта данных механизмов – наличие вращающейся емкости и неподвижного винтового активатора. Перемешиваемая цементная смесь под влиянием гравитации без приложения усилий падает на винтовую ось. Равномерное смешивание ингредиентов обеспечивается в результате воздействия лопаток, приваренных внутри вращающегося резервуара. Гравитационный способ перемешивания позволяет приготовить бетон с требуемой степенью подвижности;
• принудительные. Они смешивают цементный раствор внутри стационарно закрепленного резервуара за счет воздействия подвижных элементов. Эксплуатационные характеристики и однородность рабочего раствора, приготовленного в таких мешалках значительно выше, если сравнивать с гравитационными агрегатами. Принудительный принцип смешивания в частном домостроении применяется редко. Он актуален в бетоносмесителях, предназначенных для промышленного использования.

Гравитационные бетономешалки 120л

По продолжительности работы мешалки делятся на следующие разновидности:

• периодического действия, применяемые для частного использования. Они комплектуются электродвигателем небольшой мощности;
• постоянного функционирования. Они применяются для промышленных целей и оснащены мощным электрическим приводом.

Остановимся более детально на конструкции устройств, самостоятельное изготовление которых довольно простое.

Недостатки применения

• У электрических приборов это открытие люка спустя некоторое время после прекращения подачи электричества и, как следствие, сброс бетона (иначе тот застынет).
• Кроме того, бетономешалки, в принципе, являются сезонными. В большинстве своем они (в особенности, небольшие агрегаты) не могут быть использованы при минусовой температуре. Вследствие этого зимой приходится дополнительно использовать парогенератор.
• Отдельно стоит выделить минусы мотоприводных устройств – это дороговизна используемого топлива, высокий уровень шума во время функционирования, а также токсичность выхлопов.
• Простая растворомешалка, способная функционировать при температуре не ниже +2 градусов, не имеет оборудования, которое обеспечивает нагрев смеси.
• Производительность ручных агрегатов достаточно низкая, в то время как трудоемкость замешивания, напротив, высокая.

Чертежи и конструкции самодельных бетономешалок

В первую очередь для бетономешалки необходимо подготовить тару таких размеров, которая будет уместна для ваших видов работ.

Не стоит выбирать маленькие емкости. В них бетон достаточно быстро застоится, а если объема переработанного материала вам окажется мало, потребуется снова замешивать его. Наиболее приемлемый объем емкости — 200 литров.

Следующим шагом вырежете дно средних размеров в вашей будущей бетономешалке.

В том случае, если предполагаемый объем работы бетономешалки будет не очень большим, то его остов вполне может быть деревянным.

Средних размеров брус может быть от 10х10 до 20х20, не более и не менее.

Важно, чтобы соединение деталей в раме должно основываться на приципе «в шип». Кроме того, оно в обязательном порядке должно быть промазано клеем и посажено на саморезы

Такая конструкция гарантирует длительный срок эксплуатации бетономешалки.

Рама для бетономешалки должна быть металлической. Для того чтобы сконструировать ее, заранее запаситесь уголком небольших размеров. За его ответствуем также подойдет швеллер. Гайки, заклепки или даже сварка поможет вам сложить конструкцию.

Что касается двигателя, то в самодельных бетономешалках часто используют мотор от старых автомобилей или скутеров. Опять же, если объемы производства будут незначительным.

Мотор от старой стиральной машинки также придется очень кстати. Его преимущество в том, что он может работать достаточно долго, при этом не перегорая.

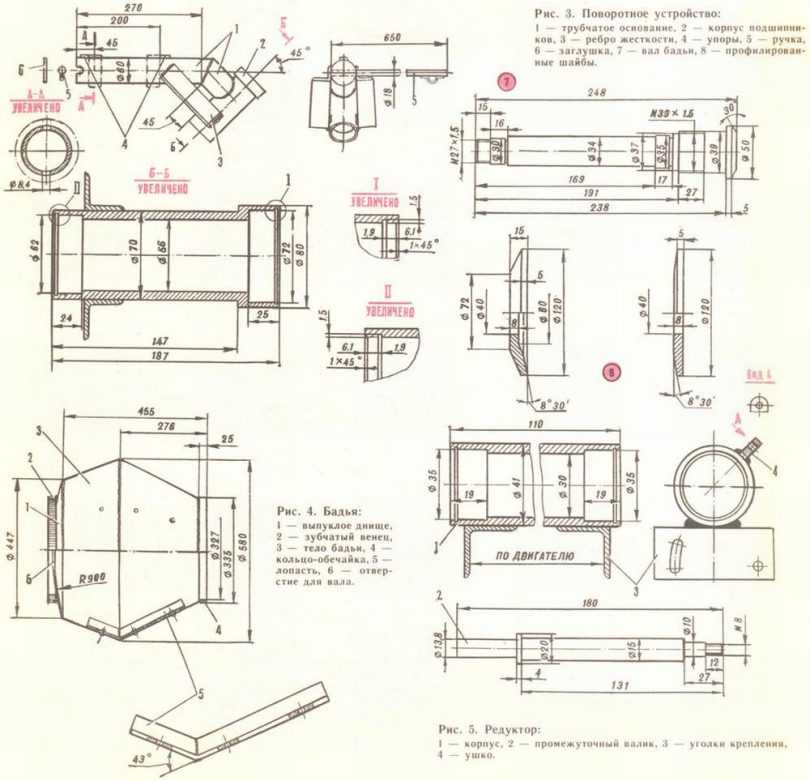

Чертежи самодельных бетономешалок в фото — галерее.

В процессе смешивания бетона, важное значение имеет момент кручения бетона. Мотор от стиральной машинки изначально для этого и был предназначен, поэтому способен выдержать любую нагрузку

Для того, чтобы обеспечить это количество, необходимы редукторы

Важно, чтобы они были разных схем. Самый примитивный редуктор — это тот, который состоит из шкива и ремня

Но что касается редуктора, то он, разумеется, должен быть цепным. В противном случае такая конструкция просто не будет функционировать.

В ролике подробно рассказано и показано, как делается бетономешалка своими руками с чертежами и наглядным пособием по изготовлению.

Самодельная бетономешалка из 200 литровой бочки (видео)

1.1 Электрический агрегат

Если вас интересует, как сделать бетономешалку своими руками, но вы хотите получить более совершенный агрегат, чем с управлением ручного типа, то эта инструкция для вас.

Самодельная ручная бетономешалка из бочки не сравнится с электрическим агрегатом как минимум потому, что в случае с последним получение цементного раствора займет значительно меньше сил. Итак, изготовление конструкции потребует от вас подготовки определенных материалов, список которых приведен ниже.

1.2 Что понадобится?

1. Емкость, которая будет мешать цемент. Для этого также можно использовать небольшую бочку или другой металлический резервуар.
2. Электродвигатель от стиральной машины. Можно выбрать и другой, но мотор от стиральной машины обычно выдерживает большие нагрузки. Тем более что двигатель стиральной машины, особенно старой, не так сложно найти.
3. Приводной вал.
4. Арматуру для лопастей. Можно использовать обычные металлические уголки.
5. Несколько подшипников.
6. Металлические элементы для изготовления каркаса.

С использованием двигателя от стиральной машины и бочки емкостью около двухсот литров вы сможете получать от семи до десяти ведер цемента за один подход. В среднем этого хватает с головой для одного цикла строительных работ.

Опорная стойка для бетономешалки сваренная из уголков

Чтобы агрегат электрического типа более эффективно мешал раствор, емкость можно дополнительно оснастить винтовыми лопастями. Они устанавливаются под углом в 30 градусов.

Если мотора от стиральной машины у вас нет, то можете поискать двигатель, скорость вращения которого составляет около полутора тысяч оборотов в минуту. Желательно, чтобы при этом скорость вращения вала была не более 48 оборотов.

Используя мотор с такими параметрами для производства агрегата, вы сможете добиться наиболее оптимальных результатов смешивания: раствор будет высококачественным, а сухих комков в нем не останется. Помимо этого, чтобы двигатель работал в нормальном режиме и не подводил вас в самый ответственный момент, вам понадобится установить редуктор, а также шкивы ременной передачи.

1.3 Приступаем к сбору агрегата

Как сделать бетономешалку в домашних условиях с применением двигателя от стиральной машины или другого устройства – читайте ниже:

1. С обеих сторон бочки или другого резервуара следует просверлить отверстия, которые будут соединять вал с барабаном.
2. Что касается отверстия для загрузки и выгрузки смеси, то оно обустраивается по тому же принципу, как и в случае с ручной конструкцией.
3. На днище резервуара следует установить зубчатый венец, выступающий частью редуктора. Здесь же необходимо вмонтировать и шестеренку с небольшим диаметром.
4. Теперь самый ответственный момент. Чтобы обычная бочка стала электрической бетономешалкой, нужно вставить подшипник с большим диаметром в кусок трубы, которая будет приварена к емкости. После этого сам вал следует соединить с моторчиком.
5. Для того чтобы эксплуатация электрической бетономешалки была более удобной и при необходимости ее можно было перемещать по строительному участку, конструкцию можно оборудовать колесами. Колесики устанавливаются на обточенные концы оси, выполненной из металлической арматуры. Диаметр в данном случае должен составлять 40-45 мм.
6. Еще один немаловажный момент. Чтобы упростить работу с агрегатом, его можно дополнительно оснастить поворотным механизмом. Если вы не знаете, как это сделать, то здесь нет ничего сложного. При помощи сварки нужно соединить два отрезка металлической трубы диаметром 50-60 мм с несколькими упорами, а также корпусами подшипников. После этого устройству останется только приварить заглушки и ручки.

Устройство бетономешалки с электрическим приводом

Бетономешалка своими руками

До того как приступить к конструированию бетономешалки, полезным будет ознакомиться с принципами ее работы, а уже исходя из этого, а также имеющихся в наличии деталей, приступать к работе.

Итак, независимо от того, какой является бетономешалка: промышленным образцом или самостоятельно собранным агрегатом, работать она может по одному из следующих принципов:

• механическому, принудительного действия;
• гравитационному;
• вибрационному;
• гравитационно-механическому комбинированного типа.

Независимо от того, какому способу смешивания будет отдано предпочтение при конструировании самодельной установки, при производстве бетона, скорее всего, придется использовать в качестве расчетов пропорции бетона в ведрах для бетономешалки.

Это самый простой и доступный вариант для определения нужного количества компонентов в условиях стройплощадки частного дома.

Принципы работы бетономешалок с разными способами смешивания

В первом варианте смешивание раствора происходит в неподвижно закрепленной на штативе или другой опоре емкости за счет вращения лопастей вала. При этом емкость может располагаться как вертикально, так и горизонтально. Сам рабочий механизм также допускает вариации в установке.

Но для удобства работы с аппаратом сам бак располагают на опоре шарнирно, тогда готовый раствор просто можно вылить в подставленную тару. Но это не является обязательным, емкость можно установить стационарно и предусмотреть возможность ее опрокидывания каким-либо иным способом или вручную доставать готовый бетон.

Принудительный механический способ считается одним из самых эффективных по качеству размешивания компонентов, поэтому часто используется и в промышленных установках.

Но некоторые сложности могут возникать при использовании в растворе компонентов средней или большой фракции.

Самодельная ручная бетономешалка может иметь и гравитационный способ перемешивания. Для этого потребуется обеспечить плотное закрытие емкости, которая устанавливается на специальную опору и приводится в действие вручную.

Главный недостаток таких конструкций – небольшой объем приготовленного раствора, так как часто для этого могут использоваться такие емкости, как обычные бидоны, снабженные крышкой.

Кроме того, при ручном вращении справиться с тяжелой конструкцией будет достаточно сложно, но, если подключить электропривод, то объем бака можно и увеличить с учетом мощности двигателя.

Как правило, бетоносмеситель принудительного типа в самодельных установках практически не применяется.

Лучшей производительности можно добиться, совмещая сразу механический и гравитационный способы перемешивания, тем более что это не так сложно сделать.

В этом случае можно остановиться на одном из двух типов конструкционных решений:

1. сделать емкость неподвижной, но дополнительно к вращающемуся валу добавить лопасти на внутренней стороне бака;
2. или придать емкости возможность для вращения, дополнительные лопасти на внутренней стороне могут быть как в наличии, так и отсутствовать.

Вибрационный принцип смешивания используется в основном в промышленных установках, в самодельных бетономешалках его применение ограничено, потому что требуется подключение двигателя с достаточно высокой мощностью.

Также проблемой является приготовление бетона с использованием щебня или иного наполнителя средней и тем более крупной фракций. Хотя по эффективности перемешивания это один из лучших способов.

Четыре принципа смешивания бетона

Самодельная бетономешалка По факты, приготовить свой раствор можно и без специальных приспособлений. Работать «по старой методике» многим даже нравится. Но много ли успеваешь сделать таким способом? Создать сухую смесь для строительства, используя обычную дрель либо миксер, еще можно. Но когда дело доходит до песка с цементом, они оказываются бессильны.

Самый простой и распространенный принцип смешивания называется принудительным. Все компоненты замешиваются в емкости, которая является неподвижной. Для этого обычно используется механический привод. Рабочий барабан при этом может располагаться вертикально или горизонтально.

Чертеж бетономешалки горизонтальной

Несмотря на то, что даже малый бетоносмеситель принудительного действия может оказаться весьма эффективным, свои недостатки у него тоже имеются:

• Появляются «мертвые зоны» в емкости. Это особенно касается пространства возле стен.
• Сложность конструкции. Узлы вращения должны быть герметично защищены от воздействия раствора, которое может оказаться агрессивным.
• Практически невозможно приготовить в таком агрегате раствор, в состав которого входят средний и крупный наполнитель.

Большинство современных бетономешалок используют комбинированный принцип, сочетающий в себе первые два способа. Они обладают следующими преимуществами:

• Строгая герметизация не нужна. Барабан сверху открыт, необходимости в узлах вращения нет, поскольку любой контакт с раствором исключается.
• Детали изнашиваются гораздо реже.
• Простота и надежность эксплуатации.
• Ограничений на состав раствора тоже нет – это может быть щебенка, керамзит, гравий и так далее.

Четвертый принцип смешивания называется вибрационным. В последнее время некоторые умельцы занимаются перемешиванием раствора при помощи вибрации. Если говорить о масштабных объемах, результаты могут быть самыми ошеломительными. Обычно вибрационный принцип перемешивания используется, когда нужно изготовить точную железобетонную конструкцию с хорошими эксплуатационными характеристиками.

Рекомендуем также прочитать

1. Мангал из газового баллона своими руками
2. Дровница — роскошь или необходимость

В обычных условиях редуктор и привод заменяет мощнейший перфоратор (допустимый минимум 1,3 кВт). Его вибрационное действие должно быть независимым. Прижимать патрон не нужно.

Редуктор бетономешалки фото

В целом, вибрационное замешивание позволяет создать практически идеальную бетонную смесь. Однако для приготовления «тяжелого» раствора он тоже не оптимален.

Пошаговая инструкция сборки

Итак, имея чертеж, все необходимые материалы и инструментарий, можно переходить непосредственно к конструированию. Как же сделать бетономешалку из бочки?

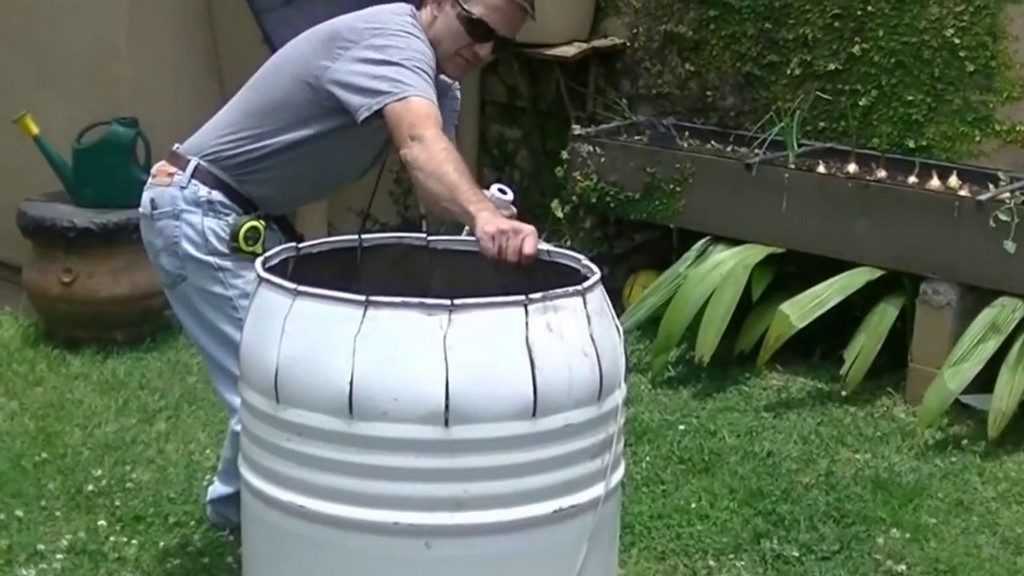

Необходимо взять стальную бочку на 200 л и сделать конусообразное сужение в верхней части будущего барабана. Сужение будет препятствовать разбрызгиванию смеси в процессе работы. Для этого нужно выпилить 14-16 разрезов с подрезками, что позволит впоследствии соединить полученные листы воедино с нужной долей сужения верхушки бочки. Сам процесс осуществляется за счет вырезки крышки бочки и начертания разметки при помощи большой линейки и маркера.

Схождение проверяется при помощи бечевки, обтянутой вокруг «горловины» бочки. После примерки лепестки берутся на сварку – сварка фиксирует их в нужном положении.

Изготавливается несущая рама (станина). На стандартный 62-сантиметровый диаметр основания таких бочек рекомендуется изготавливать станину шириной в 108-110 см. Высоту несущей рамы лучше определять длиной не менее 80 см. Для ее изготовления распиливается профильная труба: делается это в необходимых пропорциях, прописанных ранее в плане-чертеже.

Барабан устанавливается на поддерживающую опору, которая представлена в виде оси в 25 мм с резьбой. Подбирается она таким образом, чтобы на нее легко надевались подшипники. Формируется рама механизма разгрузки. Высота стоек при описанных ранее пропорциях должна составлять не менее 40 см. Делается она также из стального профиля, который крепится на станину через втулки качения. Важная деталь конструкции — присутствие двух опорных резиновых колес. Они предназначены для того, чтобы обеспечивать максимально легкое вращение крутящегося барабана (резервуара). Изготавливается приводной механизм. Если в заводских моделях применяется двигатель с шестерней и зубчатый венец, то в бытовых условиях можно использовать вместо венца мотоциклетную цепь, закрепив ее на сварку. Это обеспечит максимально прочную фиксацию цепи к барабану. К нутру барабана крепятся стальные углы. Для надежности они прикручиваются на болты и закрепляются сваркой. Их значение уже было описано ранее – они ликвидируют «мертвые» зоны и способствуют эффективному перемешиванию раствора. Устанавливаются уголки на стенках и на дне. Самая сложная задача – заставить вращаться барабан на оптимальной скорости. Для этого устанавливается двигатель. Найти работающий на невысокой скорости аппарат можно в сервисах авторазборки, стоят они сравнительно недорого

Рекомендуется обратить внимание на 12/24-вольтные двигатели необходимой мощности. На вал двигателя закрепляется звездочка, приваренная под цепь к основанию бадьи

Для регулировки частоты вращения можно применить регулятор напряжения. Чтобы облегчить наклон барабана со смесью, следует приварить стальную ручку – ее тоже можно сварить из профилей. Для фиксации бочки в необходимом положении устанавливается фиксатор. Это может быть обычная дверная задвижка, приваренная к станине на уровне вращающихся колес. Чтобы цепная передача не повредилась из-за осадков или чрезмерной влажности, следует изготовить для нее самодельный кожух. Это может быть пластиковая канистра с обрезным основанием.

Ваша бетономешалка из бочки готова!

Изготовление аппарата для смешивания компонентов бетона

Перед тем как самому сделать бетономешалку, нужно сделать чертеж конструкции и посмотреть видео о том, как выполнить работу с минимальными потерями времени и средств.

Емкость для бетона

Сначала определяются с ее размером, при этом учитывают, какое количество готового раствора нужно получать за один замес. Бадья должна загружаться на 40–45%, учитывая воду, остальное пространство служит для свободного движения компонентов раствора. Желательно подобрать бачок в форме грушевидного сужения сверху и снизу.

Для применения бачка от старой стиральной машины, его вынимают изнутри, затем усиливают края и делают из металла сужение кверху. Если ничего такого нет в хозяйстве, то бачок бетономешалки варят из толстого металла (3 мм), при этом днище рекомендуется выполнять из листа толщиной 5 мм (оно воспринимает основные усилия). Рекомендуется выполнить бачок в размерах:

• высота 40 см;
• диаметр 50 см.

При таких параметрах за один раз можно сделать три ведра готового бетона. Внутри приваривают лопасти, штыри или рассекатели другой формы, для них используют арматуру №16 ребристого или гладкого сечения. Чтобы закрепить бочку на валу используют ступицу от колес авто. Если такой нет, то делают самодельное крепление по чертежу.

Несущий каркас

В этой конструкции предполагается полная свобода выбора, но рама должна удерживать узлы и детали агрегата, не деформируясь и не перекидываясь от вибрации, не мешая свободной выемке бетона из бадьи. Для поворачивания бадьи служат шарниры на подрамнике. Чтобы для различных видов бочек установить требующийся угол наклона, используют специальное ушко для прохождения сектора, крепящееся к подрамнику. Ушко фиксируется в нужном положении штырем. Применяют две разновидности наклона для бадьи:

• для выгрузки тяжелого бетона наклоняют на 50%;
• легкие бетоны и различные растворы вынимают при наклоне 30%;
• бочку промывают в горизонтальном положении, без наклона.

Установка электрического двигателя

Для изготовления бетономешалки не следует специально приобретать двигатель, у рачительного хозяина свои агрегаты всегда есть под рукой. Например, это может быть мотор от мопеда или скутера, стиральной машины. Для сборки редуктора используют колеса от велосипеда, цепные передачи. Чтобы скопировать, по возможности, конструкцию профессиональной бетономешалки, на дне устанавливают маховик, приваривают его, а он крутится от стартера авто, насаженного на рабочий вал. Особенности подбора двигателя заключаются:

• в расчете мощности, которая выбирается в количестве 20 Ватт на один литр бетона;
• двигатель должен обеспечивать число оборотов редуктора в диапазоне 30–55 за каждую минуту, меньшее количество оборотов растянет время приготовления смеси, а может прекратить совсем.

Простое механическое исполнение смесителя

Руководство по исполнению механической бетономешалки:

1. Изготовление рабочего каркаса. Для этого пригодится металлический уголок. Он сваривается так, чтобы получилось два треугольника, соединенных нижними частями.
2. Подготовка емкости для смешения. Можно использовать бочку, бидон, запчасти старой советской стиральной машины. Внутри сваркой крепятся три лопасти, если не будет использоваться миксер.
3. Крепление емкости способом, при котором бочка не переворачивается при помещении в нее ингредиентов бетонной смеси.
4. Закрепление ручки для перемешивания.
5. Проверка на герметичность. Производится посредством заливки в емкость водопроводной воды. Если будет течь, некачественные места следует заварить.

Бетономешалке механического типа свойственные такие преимущества:

• возможность приготовления бетона для масштабных работ;
• интенсификация процесса за счет смены ручного перемешивания на электропривод;
• удобная выгрузка материала посредством бокового наклона емкости;
• для получения качественного замеса бетонного раствора достаточно 5 минут, для приготовления сухой смеси — 12 минут.

Недостатки:

• плохое перемешивание по углам;
• разбрызгивание смеси при оборотах свыше 35 в минуту.

Последний недостаток устраняется путем сваривания половинок емкости после установки. Для загрузки ингредиентов и готового бетона в этом случае используется люк.

Материалы и инструменты для работы

Для оптимальной самостоятельной работы понадобится следующий набор материалов и инструментов:

1. Сварка.
2. Болгарка.
3. Строительный карандаш.
4. Рулетка.
5. Уровень.
6. Мотор.

Также понадобится листовое железо и фурнитура для монтажа поворотной ленты (металлическое кольцо, которое вращается бочку вокруг своей оси). Необходимо приготовить специальные антикоррозийные составы для покрытия поверхностей и краска, кисти.

Работу по предварительной обработке лучше проводить с использованием средств индивидуальной защиты, поэтому следует позаботиться и о них (маска или респиратор, перчатки, очки с толстым стеклом).

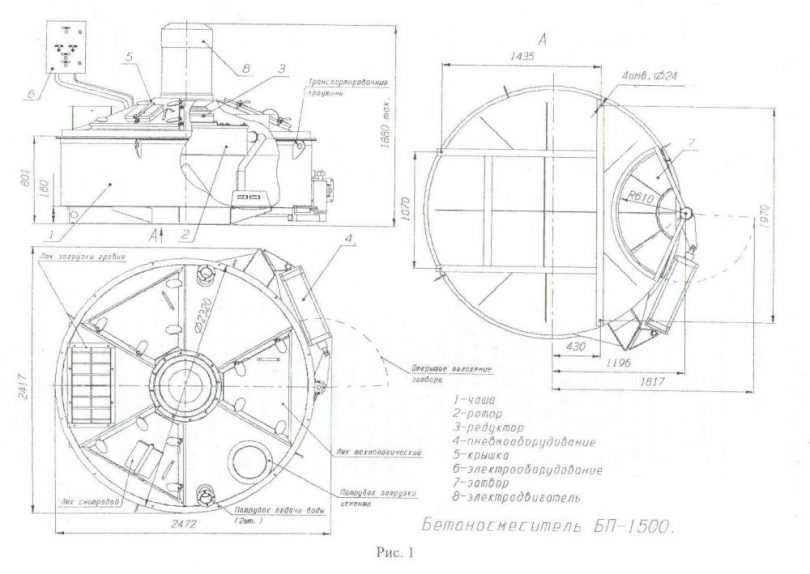

Пошаговые инструкции, как сделать бетономешалку, и готовые чертежи для изготовления различных моделей можно найти на веб ресурсах и в журнале практического строительства.

Обратите внимание!

• Лебедка своими руками: классификация, материалы изготовления, описание этапов работы + инструкция для сооружения своими руками

• Струбцина своими руками — пошаговое изготовление и описание вариантов применения струбцины

• Нож своими руками | Поэтапное описание как и из каких материалов сделать самодельный нож
