Монтаж гипсокартона на каркас из профилей

Установка направляющего профиля

Направляющий профиль – это основа каркаса. Его можно сравнить с фундаментом, на который становятся все остальные элементы. Именно на направляющий профиль и устанавливаются все остальные профили. Отсюда и название – направляющий. Этот элемент создает основу будущей конструкции, так что к его монтажу нужно подойти со всей строгостью и серьезностью, ведь если неправильно установить направляющий профиль, то неправильно установится и весь каркас. Причем такой дефект не выйдет просто исправить после установки, как это можно сделать с вертикальными и горизонтальными элементами.

Благодаря тому, что разметка нанесена на стены, пол и потолок, направляющие профили будет крепить значительно легче. Начинаем процедуру снизу, чтобы было легче. Прикладываем направляющий элемент к стене. Отступаем от верхнего края профиля тридцать сантиметров и проделываем в стене отверстие для крепления профиля. Отверстие должно быть чуть глубже, чем длина дюбель-гвоздя, которым вы будете фиксировать каркасные элементы. Затем такие же отверстия нужно проделать внизу и посредине. Когда мы получаем три просверленных отверстия, можно вставить в них дюбеля. Тщательно проверяем, чтобы направляющий профиль соответствовал намеченной черте, и выбиваем дюбеля молотком. Замерьте все оставшееся расстояние и прибавьте к нему еще два сантиметра

Важно помнить, что направляющие крепятся взахлест. Возьмите ножницы по металлу и с помощью них отрежьте бока

Затем нужно выгнуть профиль наружу и теми же ножницами по металлу срезать середину. Затем края нужно выровнять. Для этого подойдут обычные плоскогубцы.

Направляющий профиль устанавливается на черте, после чего закрепляется на месте стыка дюбель-гвоздем. Для этого нужно просверлить на месте стыка дыру, а потом забить в нее дюбель. Тоже самое проводится на противоположной стене. Затем конструкцию надо укрепить дюбель-гвоздями полностью всю конструкции. Шаг между дюбелями должен составлять примерно двадцать-сорок сантиметров.

Монтаж потолочного каркаса

Потолок собирают из профилей ПП и ПНП. Сначала производят разметку на стенах. Лучше всего это делать лазерным уровнем. Но, если нет такого, можно работать и с водяным Ватерпасом. Следующим шагом монтируют по разметке профиля ПНП при помощи дюбелей по всему контуру помещения (шаг дюбелей 500 мм). Не забывать прикрепить звукоизоляционную ленту к полке профиля. Следующим шагом будет установка профилей ПП в профиля ПНП с шагом 600 мм и крепление их к подвесным системам. Здесь возможно два варианта:

  1. При помощи прямых подвесов, как и в случае монтажа обрешётки. Но такой вариант возможен если пространство в разрезе между каркасом и базовым потолком не более 200 мм.
  2. Если расстояние меньше, то необходимо применять подвесной анкер для крепления профилей через систему краб – анкер. Эта система состоит из:
  • Крестообразного соединителя для профилей ПП (его в народе называют краб).
  • Анкерного подвеса быстрого монтажа.
  • Двойной соединяющей детали для проволоки с петлёй.
  • Проволока с петлёй

Такая система позволяет делать потолочный каркас с просветом до 1500 мм.

К цельным профилям ПП крепятся перемычки с шагом 600 мм из такого же профиля и устанавливаются в месте сочленения в крабы и крепятся к ним саморезами металл – металл. После проделанной работы по всей площади помещения можно приступать к установке ГКЛ. Так готовится каркас для одноуровнего потолка.

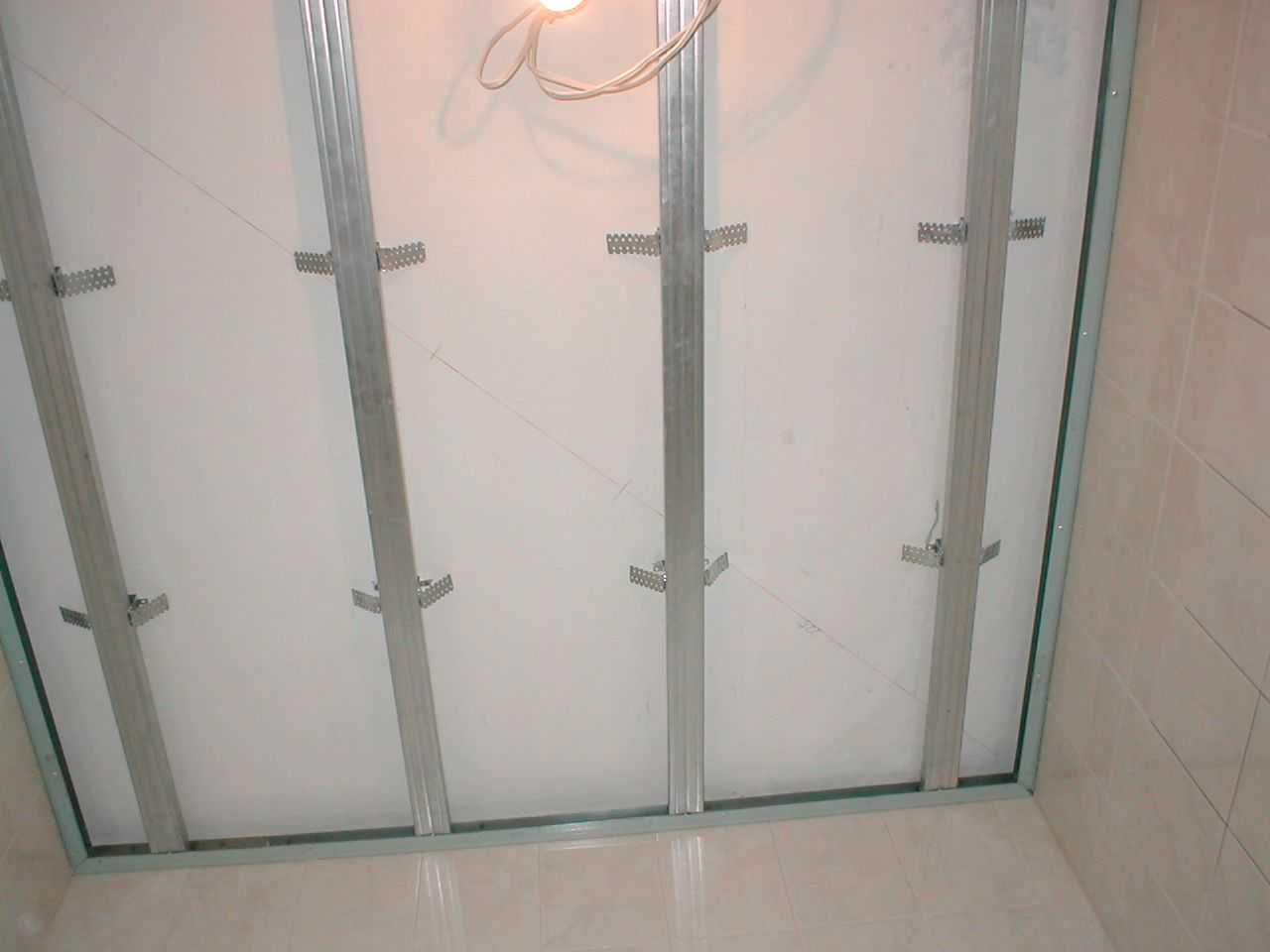

Каркас для установки гипсокартона на потолок

Виды и специфика монтажа профиля

Современные производители стройматериалов и комплектующих предлагают следующие виды базовых профилей:

  • Направляющий (маркировка — ПН). Применяется как горизонтальная несущая основа для вертикально расположенных стоек. Выбор профиля производится исходя из размеров стоек.
  • Стоечный (маркировка – ПС). Представляет собой оцинкованный швеллер. Полки сечения с продольными канавками дают необходимую жесткость. Фиксируется саморезами и используется при конструировании каркасных стоек для установки перегородок и стен в вертикальном положении.
  • Потолочный (маркировка – ПП). Изготавливается с аналогичным со стоечным профилем сечением. От корректности фиксации на потолке зависит жесткость всей обшивки. В полках и спинке ПП предусмотрены продольные канавки – боковые обеспечивают жесткость, а центральная необходима для геометрической точности крепежа гипсокартонных листов.
  • Угловой (маркировка – ПУ). Данный профиль, представляющий собой перфорированную оцинкованную ленту, согнутую под прямым углом, необходим для усиления углов после монтажа основной конструкции. Его функция – защита углов отделки от повреждений. Через отверстия несущая система укрепляется раствором, что даёт прочное сцепление с конструкцией.
  • Арочный (маркировка – ПА). Есть два подвида – выпуклый и вогнутый. Оба задействуются при создании проёмов, а также для реализации сложных геометрических конструкций (например, потолков с волнами ).

Все описанные выше профили нужны для возведения каркасов. От того, корректно ли будет произведена сборка каркаса из профиля для гипсокартона, во многом зависит прочность и правильность монтажа

Поэтому специалисту необходимо принять во внимание следующие правила установки

  1. На профильную стойку допустимо крепить 2 торца гипсокартонного листа при соблюдении условия их симметричного расположения;
  2. Шурупы необходимо вкручивать в профильную полосу ближе к стенке во избежание повреждения торца материала;
  3. Недопустим крепеж саморезов под углом – шляпка самореза всегда должна быть утоплена в материал;
  4. При малой длине профиль следует удлинить, используя удлинитель соответствующего типа с учетом расположения стыка.

Способы крепления профиля для гипсокартона зависят от того, какие цели преследует заказчик.

Надежные стены: как качественно соединять оцинкованный профиль для гипсокартона

Как уже было написано, длина реек составляет три метра, но этого бывает недостаточно и их приходится компоновать. Делать это можно не только по длине, но и под определенным углом. Рассмотрим детальнее все доступные способы.

Как удлинить стоечные элементы

Сделать стоечную деталь нужной длины можно тремя способами:

  • внахлест на длину 50-100 см;
  • встык при помощи третьего отрезка профиля;
  • встык при помощи направляющей планки.

Перед тем, как соединять профиль для гипсокартона указанными методами, следует приобрести специальные саморезы прокалывающего действия LN или же самосверлящие LB Build длиной 9,5мм. Как вариант можно использовать в этих же целях просекатель, если, конечно, таковой имеется.

Удлинение потолочных профильных элементов

Данный вид профилей 60х27 мм группируется специальным соединителем. Он вставляется непосредственно на стыке двух металлических планок внутрь CD. В целях дополнительной жесткости следует сбоку зафиксировать деталь саморезами. Особенности некоторых потолочных каркасов требуют соединений направляющих под углом 90°, причем по проекту они могут пересекаться в разных уровнях.

Каждый, кто наблюдал потолочный монтаж профиля под гипсокартон на видео, мог обратить внимание на специальные соединители, которые мастера называют в обиходе «крабами». С их помощью производится стыковка планок в одной плоскости

В каталогах производителей эта деталь значится как «одноуровневый соединитель ПП 60/27».

Перекрестное крепление элементов каркаса в разных уровнях возможно не только под углом 90°, но под любым нужным углом. Это возможно при использовании следующих комплектующих:

  • односторонний соединитель ПП 60/27;
  • двухуровневый соединитель ПП 60/27;
  • поворотный соединитель ПП 60/27.

Т-образное соединение

Такой способ часто необходим при сборке не только потолочных, но и напольных конструкций и перегородок из ГКЛ. Суть приема заключается в обрезании ножницами по металлу бортов одного из профильных составляющих, обрезка осуществляется на 30-50 мм. Стоит отметить, что бортики не удаляются, а загибаются под прямым углом и прикручиваются к основному звену.

Как собрать угловой соединитель под углом самостоятельно

Многие застройщики перед тем, как соединять металлический профиль для гипсокартона под нужным углом, предпочитают сходить в ближайший строительный магазин и купить специальный угловой соединитель. Однако это не всегда возможно, да и сделать его самому не представляет никаких проблем – принцип прост:

  • отрезать нужный кусок направляющего элемента;
  • в бортиках сделать V-образный вырез;
  • согнуть деталь на необходимый угол.

Поскольку размеры стоечного звена несколько меньше направляющего, то два стоечных профиля свободно станут в самодельный соединитель. Узел фиксируется саморезами. При необходимости создания острого угла бортики также подрезаются под углом.

Как соединить несущие профили между собой

Чтобы смонтировать качественный и надежный каркас под гипсокартонный потолок, кроме крепкого крепления к стенам и потолку необходимо наличие надежного соединения профилей между собой в одно целое.

В специализированных магазинах чаще всего встречаются профили, имеющие длину 3 или 4 метра. Этого чаще всего полностью достаточно для монтажа практически любой потолочной конструкции, не удлиняя при этом профиль. Однако ситуации, требующие удлинения профиля все же встречаются, хоть и довольно редко. Удлинить профиль можно как с помощью специальных штатных удлинителей, так и с использованием других вариантов.

Удлинитель ПП 60х27

Как показывает практика, лучше использовать штатный удлинитель, тем более, что эти детали всегда есть в продаже и стоят очень дешево, обеспечивая при этом необходимую прочность и надежность соединений.

  • Идеально, если удлинение производится по заводской линии отреза – она ровная и обеспечит хороший стык. Если же возникла такая необходимость, то нужно (обязательно с использованием угольника) аккуратно разметить линию отреза, после чего сделать срез болгаркой и зачистить заусенцы мелким напильником.
  • Удлинитель вставляется в одну из частей профиля до упора в ограничители, которые находятся в боковых частях. После этого боковая часть профиля загибается пассатижами.
  • На другую часть удлинителя, соответственно, насаживается другой профиль и загибается аналогичным образом.
  • Соединенные таким образом профили кладут на ровную поверхность и дополнительно усиливают место стыка саморезами по металлу. Саморез при этом должен скрепить между собой и профиль и удлинитель. Желательно использовать по 4 самореза с каждой стороны.
  • Монтируя удлиненный профиль, на потолок, в месте соединения его нужно дополнительно подстраховать прямым или анкерным подвесом, соблюдая расстояние по 10 см с каждой стороны.

Почему именно гипсокартон

  • недорогой;
  • не требует особой подготовки базовой поверхности;
  • обладает хорошей воздухопроницаемостью;
  • дружит с любыми клеевыми составами;
  • может использоваться для монтажа фальш-стен и перегородок;
  • подвергается любой финишной обработке.

Конечно, идеальных продуктов — тут даже Apple не исключение — не бывает, но баланс явно в пользу плюсов, обратите внимание:

  • боится прямого контакта с водой;
  • легко подвергается деформации вследствие механического воздействия;
  • очень трудно монтировать подвесную мебель и некоторые аксессуары с солидным весом.

Пожалуй, ясно одно — достойных альтернатив гипсокартону пока что нет и не предвидится. Поэтому умение крепить этот материал к стене — одно из базовых в программе домашнего умельца, коим, вне всякого сомнения, можете стать и вы.

Монтажные работы

Все что нужно подготовлено, инструмент ждет своего часа. Кажется, что уже можно начинать работы. Ведь чем быстрее начать, тем скорее все закончится, но спешить не стоит. Сначала нужно определиться, какие мероприятия будут проводиться. Установка каркаса имеет особенности при разных видах работы.

Монтаж каркаса для создания перегородок из ГКЛ имеет существенные отличия от установки обрешетки для обшивки гипсокартоном стен

Стены

В принципе, работа со стенами считается наиболее легкой. Именно с нее лучше всего и начинать, если это не противоречит этапам ремонтных работ.

Приступаем:

  • Создание каркаса начинается с разметки. Лучше всего, если профиль будет находиться как можно ближе к прикрепляемой поверхности. Но данное правило не действует, когда планируется провести дополнительное утепление или проложить коммуникации. Разметку начинают с пола и переносят данные на потолок. Теперь можно делать отметки по боковым стенам и непосредственно по основной поверхности. Учитывают, что шаг стоечного профиля – 50-55 (до 60)см.
  • Делается рассверловка под элементы крепления. Можно сразу устанавливать П-образные кронштейны.
  • Наступило время закрепления всех частей конструкции. Сначала ставят ПН – получается замкнутая конструкция, в которую и вставляют СП. При помощи саморезов по металлу – прикручивают их вместе (снизу и сверху). Стоечные элементы крепят к подвесам.

Подвесы имеют особенность выходить за пределы профиля. То есть образуются выступающие «уши». Их нужно загнуть. Это следует делать вовнутрь, чтобы не создавать помех для установки плит ГКЛ.

Если требуется придать каркасу под гипсокартон дополнительную жесткость, то для этого применяют горизонтальные стяжки. Их легко изготовить из самого профиля, который нарезают на нужный размер (с небольшим запасом)

Уделяют внимание их креплению

Создание горизонтальных перемычек

Зачастую поступают так:

  1. Ножницами по металлу разрезают концы профиля по ребрам.
  2. Ребра загибают. Через них и прикручивают стяжки к стойкам. Центральный участок – остается без самореза, иначе получится бугор.

Перегородки

Данные конструкции создаются для разделения помещения, а также для полного отделения одного от другого. В принципе, схема работ похоже на представленную выше, но имеются свои технические особенности.

  1. В первую очередь следует понимать, что перегородка требует достаточной жесткости. Особенно это учитывают, когда конструкция не имеет опоры к двум капитальным стенам.
  2. Работа начинается с закрепления направляющих. Для этого применяют дюбель с шурупом, учитывая шаг – 45-50 см.
  3. Теперь устанавливают вертикальные стойки. Между собой их скрепляют горизонтальными стяжками. Крепление стоек осуществляется лицевой стороной к одной из стен. То есть получается, что обе стороны перегородки имеют ребро для крепления ГКЛ. Поэтому если планируется серьезное утепление или проводка коммуникаций, то выбирают профиль необходимого размера.
  4. Все элементы конструкции надежно скручивают саморезами по металлу.
  5. В боковые элементы (окончания) – вставляют деревянный брус подходящего размера. Это нужно для надежности.

Особенности создания дверных и оконных проемов

Каркас из металлопрофиля для гипсокартона часто нуждается в создание в нем различных проемов. С дверями поступают следующим образом:

  • Собирается дверная коробка. В которую, предварительно, навешивают дверное полотно. Чтобы выставить необходимые зазоры (ведь коробка не закреплена) – вставляют клинья из ДВП или оргалита.
  • Теперь начинают выставлять стойки, которые примыкают к дверному проему. Их выставляют вертикально и усиливают деревянным брусом. Наносят монтажную пену и притягивают коробку саморезами.

Схема создания дверного проема в перегородке из гипсокартона

При создании светового окна имеются такие особенности:

  1. Необходимо установить две горизонтальные перемычки (сверху и снизу).
  2. Вертикальные стойки лучше делать с деревянными закладными.

Внешний угол из гипсокартона

Чтобы сделать внешний угол стен из гипсокартона, надо действовать несколько иначе. Для этого вам не потребуется создавать отдельный соединительный каркас, поскольку профили снаружи так не прикрепятся. Обустройство наружных углов предполагает использование двух металлических или пластиковых перфорированных профилей, которые просто приставляются с обеих сторон стены (лучше выбирать металлические, поскольку они более прочные и долговечные).

Во время фиксации гипсокартона следите, чтобы он был с необрезанными краями. В противном случае вам понадобится снимать фаску на глубину ½ толщины листа. Для прикрепления стоечных профилей к периметральному используйте саморезы по металлу.

Когда вы прикрепите профиль, то площадь сцепления шпаклевки с гипсокартонной стеной будет увеличена, что создаст дополнительную гарантию прочности и долговечности отделки. Учитывайте, что во время фиксации листов к угловым каркасным профилям дистанция между саморезами должна сокращаться. Также будет нелишним позаботиться о дополнительной звукоизоляции стен, особенно если речь идет о ремонте в городской квартире. Сам по себе гипсокартон слабо защищает от шума, поэтому прокладывать звукоизоляционный материал следует между каркасом и листами до момента их закрепления.

Еще одна особенность конструкции внешних углов из гипсокартона состоит в том, что между листом и перекрытием возникает пустое пространство. Оно может простаивать без дела или принести пользу, спрятав в себе различные коммуникации и провода.

Важно: Фаску под 45° надо снимать в обязательном порядке. Это нужно для того, чтобы металлический уголок не выпирал и хорошо помещался в созданное углубление. Также при шпаклевании швов площадь сцепления раствора с поверхностью становится больше

Также при шпаклевании швов площадь сцепления раствора с поверхностью становится больше.

Как сделать внешний угол из гипсокартона своими руками:

Подготовьте необходимые материалы и инструменты : строительное правило, рулетку, уровень, саморезы, клей на гипсовой основе, перфорированный металлический профиль. Проверьте угловой профиль на прямизну по всей длине. Поскольку он сделан из гибкого материала, то мог погнуться при транспортировке. Если обнаружен малейший изгиб, выравнивать его не имеет смысла – лучше отложить этот материал для более грубых работ. Вымеряйте длину угла рулеткой. Угловой профиль должен быть короче длины угла на 2 — 5 мм. Приложите профиль к поверхности угла и сильно прижмите по всей длине строительным правилом, чтобы в промежутке не оставалось ни малейших просветов. Не отпуская правила, приложите уровень и проконтролируйте вертикальность уголка. В случае отклонения от нормы прижмите или отпустите его. Зафиксируйте уголок в строго перпендикулярном полу положении и прикрепите его саморезами к гипсокартонной стене. Только после того, как профиль надежно закреплен , можно убрать правило. Приготовьте гипсовый клей, разведя его до консистенции густой мастики. Наносите его шпателей на полочки углового профиля довольно толстым слоем

Важно, чтобы клей заполнил все пустоты между профилем и гипсокартонными листами. Выждите немного, чтобы клей начал схватываться, а затем выкрутите саморезы и промажьте оставленные ими отверстия

Удалите лишний клей шпателем, пока он не застыл, чтобы углы получились ровными и аккуратными

Для этого приставьте острие шпателя строго перпендикулярно углу и проведите одним движением сверху-вниз , «срезав» клей.

Когда высохнет клей, тщательно зашлифуйте поверхность. После этого можно приступать к грунтовке, шпаклеванию и декоративной отделке.

Способы крепления гипсокартона

Способ крепления гипсокартона при создании углов напрямую зависит от характера устройства этого угла. Так, если вы обшиваете каркас в один лист, то смежные элементы внешнего угла будут как бы накладываться друг на друга. По этой причине торцовая часть гипсокартона в углу должна быть срезана до самого гипса (надо полностью счистить картонную оболочку). Если этого не сделать, шпаклевать угол будет гораздо труднее.

При монтаже внутренних углов гипсокартон также рекомендуется очищать от картонного слоя. Если стыковка Т-образная, торцовые части срезают под углом 45 ° для более удобного шпаклевания .

Если же вы обшиваете каркас в два листа гипсокартона, то элементы непременно будут смещаться.

Как подобрать материал?

Если вы решили установить в своей квартире или доме перегородки из гипсокартона своими руками, вам понадобится: профиль, гипсокартон, саморезы. На первый взгляд все это звучит довольно просто. Но, придя в строительный магазин, многие люди, не работающие в сфере строительства, теряются. Поэтому об этих материалах будет полезно рассказать поподробнее.

Виды и назначение металлических профилей

Профили для гипсокартона могут различаться по функциональному назначению и, соответственно, сечению:

  • направляющий профиль. Его сечение напоминает швеллер. Применяется в качестве основы, если нужно закрепить стоечный профиль. Его полки имеют ширину в 40 миллиметров. Спинка может иметь ширину от 50 до 100 миллиметров. В маркировке упоминаются все необходимые параметры. Например, если вы видите материал с маркировкой ПН 40-75, значит это направляющий профиль со спинкой длиной 75 мм и полкой в 40 мм.
  • Стоечный профиль. От направляющего отличается наличием на концах полок специальных загибов внутрь. Кроме того, его ширина чуть больше – 50 миллиметров. Может иметь маркировку типа ПС 50-75. Но следует помнить, что обычно спинка имеет меньшую ширину – вместо указанных 50 мм не более 48,5.
  • Потолочный профиль. Используется для создания потолочного каркаса с последующей обшивкой гипсокартоном.
  • Угловой профиль. Нужен чтобы создать ровные и привлекательные наружные углы. Способны защищать мягкие гипсокартонные углы от любых механических повреждений.
  • Также существует арочный профиль. Его используют при создании арочных проемов. Спинка и полка профиля разделены на равные участки, это позволяет легко его сгибать, придавая практически любую форму.
  • Маячковый профиль применяется, если нужно выравнивать стены до заданного уровня. Профиль используется в качестве упора, позволяющего задать правилу нужный уровень.

Все профили имеют различную длину – от 2750 до 6000 миллиметров, что позволяет подобрать подходящий для выполнения любой работы.

Также стоит отметить, что профиль может значительно различаться по толщине используемого металла. Обычно толщина колеблется от 0,4 до 0,55 миллиметров. Конечно, если толщина больше, то профиль имеет большую прочность, но он дороже стоит и больше весит. Поэтому подходить к его выбору стоит максимально внимательно, чтобы выбрать именно тот, который подойдет для изготовления перегородок из гипсокартона своими руками.

Разновидности гипсокартона

Гипсокартон также может различаться по ряду параметров. Например, толщина листов может составлять от 6 до 15 миллиметров. Тонкие листы подходят, чтобы формировать сложные поверхности и арки. А чтобы изготовить перегородки, минимальная толщина должна быть не меньше 12.5 миллиметров. В противном случае листы могут не выдержать возможные механические нагрузки.

Гипсокартон также принято делить на несколько групп:

  • стандартный гипсокартон. Используется для отделки любых поверхностей. Серого цвета с синей маркировкой.
  • Влагостойкий гипсокартон. Подходит для помещений с повышенной влажностью. Зеленого цвета с синей маркировкой.
  • Огнестойкий гипсокартон. Применяется в вентиляционных шахтах, электрощитах, на чердаках. Серого цвета, с красной маркировкой.
  • Огнестойкий и влагостойкий гипсокартон. Зеленый, с красной маркировкой.

Конечно, выбирая подходящий материал, нужно обратить внимание не только на размер гипсокартона, но и на его назначение, чтобы сделать правильный выбор. Исходя из толщины листов, следует выбирать и длину саморезов

Они должны надежно фиксировать гипсокартон на профиле, но при этом не торчать после вкручивания.

Монтаж каркаса

Есть два варианта как закрепить гипсокартон к стене с помощью обрешетки:
современная технология с применением металлических профилей;
классический способ обшивки плоскостей с использованием деревянного бруса.

Металлический профиль

В целях экономии полезного объема, обрешетку для обшивки стены делают из потолочных металлопрофилей CD, высота которых всего 28 мм, а размер монтажной полки — 60 мм. В пару к ним идут направляющие UD, с шириной основания 28 мм и высотой 27 мм.
Примечание. Это не единственная позиция в ассортименте компании Knauf с такими небольшими размерами профиля. Есть еще U-подобные упругие шины для «малогабаритной» обшивки гипсокартоном ровных деревянных плоскостей. Их используют в качестве обрешетки для мансард или подшивных потолков. И если стоит задача отделки стен брусового или каркасного дома с помощью гипсокартона (например, плиткой, декоративной штукатуркой или обоями под окраску) — то это один из лучших вариантов.
Кроме этих, «фирменных» профилей CD и UD с толщиной металла 0.6 мм, отечественные производители выпускают их аналоги с более тонкими стенками — 0.45-0.55 мм. Это, конечно, ведет к снижению прочности, но обшивка — не перегородка, и связь с основной стеной обеспечит необходимую жесткость конструкции.

Единственное условие — надо при монтаже каркаса из такого металлического профиля на стену уменьшить шаг точек крепления на 20%. Есть еще и «экономсистемы». Это комплекты из аналогов направляющего профиля UD с шириной 17 мм, и стоечного CD – шириной 47 мм. Их специально выпускают для обшивки стен маленьких помещений — туалетов, ванных и гардеробных комнат.

Монтаж каркаса из металлических профилей

Вначале к полу и потолку крепят направляющие профили для гипсокартона. Дюбели (или анкеры) выбирают в зависимости от характера материалов, шаг точек фиксации — 40-60 см.

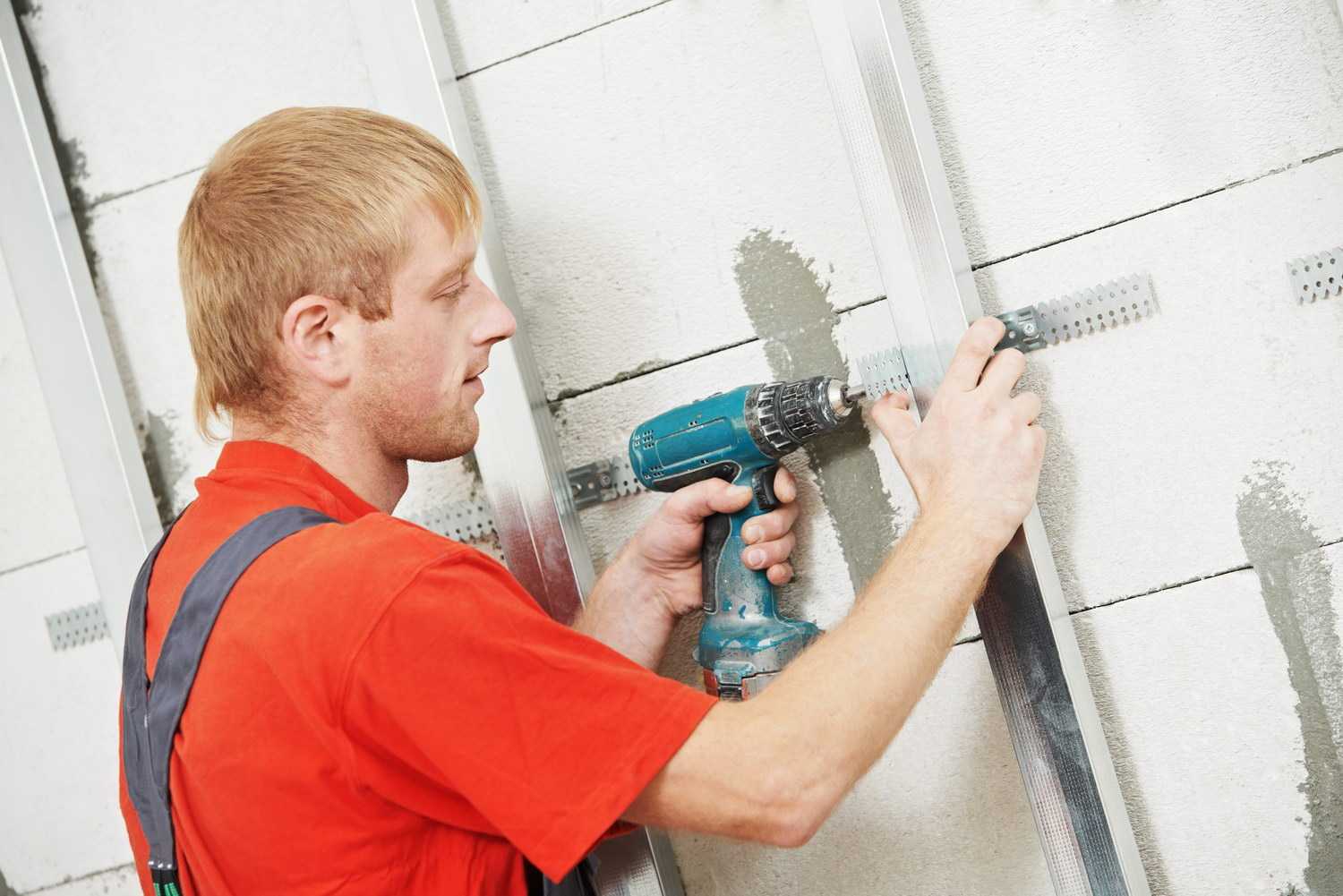

Затем к стенам надо прикрепить прямые подвесы. Шаг раскладки по вертикали — 80-100 см. Для помещения стандартной высоты достаточно 3 шт.
Между направляющими вставляют CD профили, крепят к подвесам, проверяют уровень и окончательно фиксируют сверху и снизу.

Длины гипсокартонного листа из стандартного ряда может не хватать, чтобы закрыть одним отрезком участок стены от пола до потолка. Поэтому сверху и снизу, попеременно, между стойками крепят дополнительные перемычки так, чтобы шов целого листа и доборного куска ГКЛ приходился на средину этого профиля.

Смещение раскладки необходимо, чтобы горизонтальные стыки не сходились в одну линию и не образовывали с вертикальными Х-образное пересечение. Пример: если длина листа 200 см, то в первом пролете дополнительное ребро монтируют на этом расстоянии от пола, а во втором — от потолка.

Деревянный брус

Монтаж гипсокартона на деревянный каркас удовлетворяет условиям сухих помещений. Рекомендованный размер сечения бруса 40х60 мм. Такая толщина достаточная, чтобы выдержать вес ГКЛ. А ширина — чтобы обеспечить рекомендованное расположение точек крепления относительно торцов листа (10мм) и ребер бруса (20 мм).

В остальном каркас из дерева имеет стандартное устройство — между стойками и перемычками такие же расстояния как между профилями. Отличаются только способы крепления элементов между собой. Для этого обычно используют перфорированные стальные уголки, чтобы все составные части обрешетки располагались в одной плоскости.

Монтаж каркаса дверного проёма

Каркас под проём делается в двух версиях:

  1. В обычный стоечный профиль ПС, усиленный деревянным брусом, который вкладывают в середину профиля.
  2. С использованием специального профиля УП, толщина металла которого 2 мм.

Каркас дверного проема Обычно первый вариант применяется в любительском исполнении. В этом случае ПС профиль крепится к полу и потолку к обычным профилям ПН с проёмом на 20 мм шире дверной коробки. В него вкладывается деревянный брусок 50 мм х 50 мм. Брус вкладывается и в верхнюю перемычку, которая тоже выше дверного проёма на 20 мм. Дверная коробка крепится к каркасу обычными шурупами по дереву через металлический профиль в деревянный брус.

Во втором и технологически верном варианте применяются специальные профили с толщиной металла в 2 мм. Это усиленный профиль и предназначен выдерживать нагрузки дверей. Они также монтируются в проём под дверную коробку с зазором в 20 мм по ширине и высоте. А вот крепление их к полу и потолку производится специальными соединительными металлическими уголками толщиной 2 мм.

Крепление уголка к полу и потолку по обычной схеме дюбель-гвоздь. Крепление профиля к уголку надо производить только специальными болтами с гайками и шайбами, которые имеются в комплекте. Поперечная перемычка может быть сделана из обычного профиля ПС. В него надо вложить деревянный брус для крепления дверной коробки, а правильнее будет установить из профиля УП.

Крепление несущего профиля к основной поверхности

Профиль, который чаще всего используется для монтажа гипсокартонных потолков — ПП 60*27/CD 60*27. Для того, чтобы вес от гипсокартонного потолка был равномерно распределен по поверхности основных конструкций – потолка и частично стены, несущий профиль должен быть закреплен максимально надежно.

Крепление прямым подвесом

Подвесы из профиля для гипсокартона

Чаще всего используемый способ крепления профиля к потолку – прямой подвес. Этот способ используется при условии, что расстояние от поверхности потолка до нижней плоскости профиля не более 120 мм. Для крепления профиля этим способом необходимо:

  • Разметить осевые линии профиля, по которым будет определяться положение подвеса. После этого подвес в развернутом виде прикладывают к месту монтажа, намечают места креплений.
  • Шаг между двумя соседними подвесами должен составлять не более 500 мм.
  • Для монтажа с помощью перфоратора и бура диаметром 6 мм высверливаются отверстия под крепежи. Глубина отверстия должна на 10 мм превышать длину дюбеля или анкер-клина.
  • К поверхности прикладывают отвес соответственно заранее сделанном отверстии, прямо через отвес в отверстие вставляют анкер-клин или дюбель-гвоздь.
  • Крепежный элемент забивается молотком или закручивается шуруповертом.
  • После этого загибают вниз лапки подвеса.
  • Профиль выставляется по уровню, после чего крепится к подвесу через боковые отверстия с помощью саморезов (с каждой стороны используется по два самореза).
  • Если лапки подвеса выступают за нижнюю часть профиля, их нужно загнуть вверх.

Крепление профиля анкерным подвесом

Этот тип крепления используется, если расстояние от плоскости потолка до нижней части профиля больше 120 мм. Анкерный подвес состоит из двух частей: собственно самого подвеса и тяги необходимой длины.

  • В первую очередь на поверхность потолка наносится осевая линия профиля.
  • ПО готовой линии делается разметка крепления подвесов. Расстояние между двумя соседними подвесами должно составлять не более 500 мм. Расстояние от стены до ближайшего подвеса не должно превышать 250 мм.
  • В предварительно размеченных местах с помощью перфоратора сверлятся отверстия. Их глубина – 50 мм, диаметр – 6 мм.
  • К готовому отверстию прикладывают ушко тяги подвеса, через которое вставляется анкер-клин или дюбель-гвоздь, который забивают молотком или закручивают шуруповертом.
  • После этого тягу подвеса загибают вниз на 90 градусов. При этом тягу подвеса необходимо расположить таким образом, чтобы она располагалась строго на осевой линии, размеченной на поверхности потолка.
  • Далее на тягу насаживается анкерный подвес. Если концы тяги остались слишком длинными, их просто загибают вверх с помощью пассатижей. Очень длинные концы отрезают болгаркой.
  • Таким же образом производится монтаж остальных подвесов для несущего профиля.
  • Монтажная часть подвесов заводится внутрь профиля и там фиксируется поворотом или пружинным фиксатором.

Соединение профилей просекателем. Как выбрать

Найти его можно в любом специализированном магазине. Но продавец представит вашему вниманию сразу несколько видов просекателя, и выбор будет затруднительным. Просекатели могут быть станочными, ручными и пневматическими.

Пневматический или ручной просекатель пригодятся вам, если вам придется конструировать сложный профиль, вытянуть каркас или согнуть его, подрезать углы. Такие просекатели по размеру маленькие, но, тем не менее, очень мощные.

Ручные просекатели обычно имеют маленькую рукоятку: ими можно не только скрепить каркас, но и, к примеру, пробить замочную скважину.

Ручные просекатели профиля для гипсокартона обычно имеют маленькую рукоятку

Но самый частый товар в ассортименте – усиленный просекатель. Название его не случайно, так как сделан он из материалов особой прочности, и сломать его крайне трудно. Если его режущая часть износилась, то ее можно заменить.

Стоит сказать ещё и о профессиональных просекателях. Но используются они в строительстве зданий, так как для ремонта в квартире слишком велики, да и цена такого просекателя практически равна всей конструкции из ГКЛ.

Выбирая просекатель, сообщите продавцу-консультанту следующую информацию:

  • Толщина металлического профиля ;
  • Свойства профиля;
  • Форма и размер отверстия;
  • Необходимость использования пресса на каком-либо этапе работы.

Интересно, что многие умельцы самостоятельно изготавливают просекатель из подручных средств.

Разметка поверхности

Для продолжения работ необходимо перенести разметку с предварительного эскиза на поверхность.

  • Начинать стоит с определения кривизны сторон помещения. Расстояние между противоположными стенами может разниться на несколько сантиметров, и при проведении разметки следует ориентироваться на получение прямых углов при минимальной потере пространства. Определившись с первоначальной линией на полу, можно приступать к переносу разметки на стены и потолок.
  • Для переноса линий на стену можно использовать отвес, с помощью которого следует отметить четкую вертикальную линию. В подобных случаях наличие лазерного уровня способно значительно упростить работу, хотя с помощью отвеса можно добиться хорошей точности.
  • Следующим этапом на плоскости между стенами необходимо отметить вертикальные линии. Расстояние в 60 см между ними наиболее оптимально, впоследствии здесь будет устанавливаться направляющий профиль.
  • Затем на отмеченных вертикальных линиях в шахматном порядке с шагом в 50 см выделяются места для крепежного подвеса. Нанесение такой разметки позволит полностью подготовить поверхность к дальнейшему монтажу и значительно облегчить проведение работ.

При нанесении разметки для выполнения работ по обустройству потолка первоочередной задачей будет отбивка горизонтального уровня, которую можно выполнить с помощью простейшего гидроуровня или лазерного нивелира. При разметке потолка следует учесть, что расстояние между системой потолочных направляющих и самой низкой точкой потолка должно быть не меньше 4 см.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Гимназия ремонта
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
