Возводим парник из профильной трубы своими руками: фото- и видео-инструкции процесса

Советы по возведению

Любое строительство включает в себя целый комплекс работ. Это закупка материала, выбор и подготовка места для монтажа, инженерный расчет навеса из профильной трубы и конечно сам процесс сборки.

Двускатная крыша.

Подготовительные мероприятия

В случае, когда у вас есть несколько вариантов размещения навеса, вначале следует определиться с местом. Такие сооружения лучше размещать на возвышенности или на относительно ровной поверхности, где легко обустроить дренаж. В низине будет собираться вода, отсюда дополнительные затраты на ливневую канализацию.

Обязательно должен быть сделан предварительный чертеж навеса из профильной трубы

Помимо расположения самих конструкций важно учесть сечение труб. Так в случае, когда длина строения не превышает 4 – 6 м, а ширина колеблется в районе 3 – 4 м, для стоек достаточно взять трубу сечением 60х60 мм. Для большей квадратуры используется сечение 80х80 мм

Для большей квадратуры используется сечение 80х80 мм.

Простейший чертеж навеса из профильной трубы.

Верхняя обвязка, на которой будут базироваться фермы для шестиметрового навеса, делается из профиля 40х25. Труба для арок и поперечных ферм подбирается в зависимости от количества осадков в данной местности. Для дворовых конструкций с небольшой квадратурой, как правило, достаточно изделий сечением 30х30 мм.

Большую роль здесь играет материал, из которого планируется оборудовать кровлю. Для изогнутых крыш арочного типа на данный момент целесообразно использовать легкий, полупрозрачный сотовый поликарбонат. Прямой одно или двускатный навес в зоне барбекю лучше делать из пожаробезопасного металлического кровельного профлиста или накрывать шифером. Естественно чем тяжелее материал, тем толще должны быть конструкции.

Роликовый трубогиб.

Монтаж навеса

Любая работа подобного плана начинается с разметки и монтажа опорных колон. Опорные металлические колоны для легких конструкций во дворе или на даче рекомендуется устанавливать с шагом около 2 м. Если пролеты делать больше, то нужно будет увеличивать сечение труб, естественно возрастет цена.

Разборное соединение.

Шурфы для установки удобно и быстро делаются при помощи садового бура диаметром 300 мм, достаточно глубины 60 см. Когда все ямы готовы дно в них нужно хорошо утрамбовать, иначе колона может дать усадку.

Перед установкой на дно засыпается и утрамбовывается гравийная или песчаная подошва толщиной 50 мм, после чего можно устанавливать и заливать колонну бетоном. Все колонны монтируются строго по уровню или с помощью отвеса. Такие работы лучше выполнять с помощником, так как в одиночку велика вероятность ошибки, а когда бетон схватится, исправить уже не получится.

Прямые фермы из профильной трубы.

Бетон заливается до уровня начала котлована под обустройство стяжки. Полы под навесом в зависимости от финансовых возможностей и предназначения сооружения выкладываются тротуарной плиткой или же делается бетонная стяжка.

В обоих случаях вам потребуется сделать небольшой котлован. Для этого грунт выбирается на глубину 100 – 150 мм, после чего поверхность выравнивается и утрамбовывается. Если укладывается тротуарная плитка, то рекомендуется застелить поверхность геотекстилем, дабы не пробивалась трава.

Для обустройства подошвы можно использовать песок или гравий. Отсыпка делается на уровень 50 мм и также утрамбовывается. Этот слой необходим для обеспечения нормального дренажа.

Далее укладывается арматурный каркас и заливается слой бетона толщиной 50 мм. Такая стяжка способна выдержать нагрузку до 3 т.

Крытая стоянка на 4 опорах.

Сверху на колонны делается обвязка по периметру навеса. На этой горизонтальной обвязке будут базироваться поперечные фермы для наклонной кровли. Для прямой одно или двускатной крыши фермы устанавливаются с шагом 800 мм. Шаг монтажа для изогнутой кровли варьируется в зависимости пот ширины листов поликарбоната, но, как правило, он составляет около 500 мм.

На видео в этой статье показаны некоторые тонкости монтажа.

Демонтаж старого каркаса

Если уже имеется остекление, сначала уберите основания со стёклами. Если вы не можете их снять, выньте стёкла по отдельности, дабы они не осыпались во время проведения дальнейшего монтажа. Бывает, что на окне множеств небольших стёкол.

Все они достаточно прочно заделаны при помощи замазки. Снять эту раму будет непросто. В этом случае стёкла необходимо будет всего лишь заклеить при помощи скотча. Тогда осколки не выпадут вниз.

Если балкон располагается на 3 этаже или выше, то во время сильного ветра демонтаж лучше не делать. Ведь материал кровли может повести себя по-разному. Если вы демонтируете старое ограждение из металла, то его нужно будет страховать верёвкой.

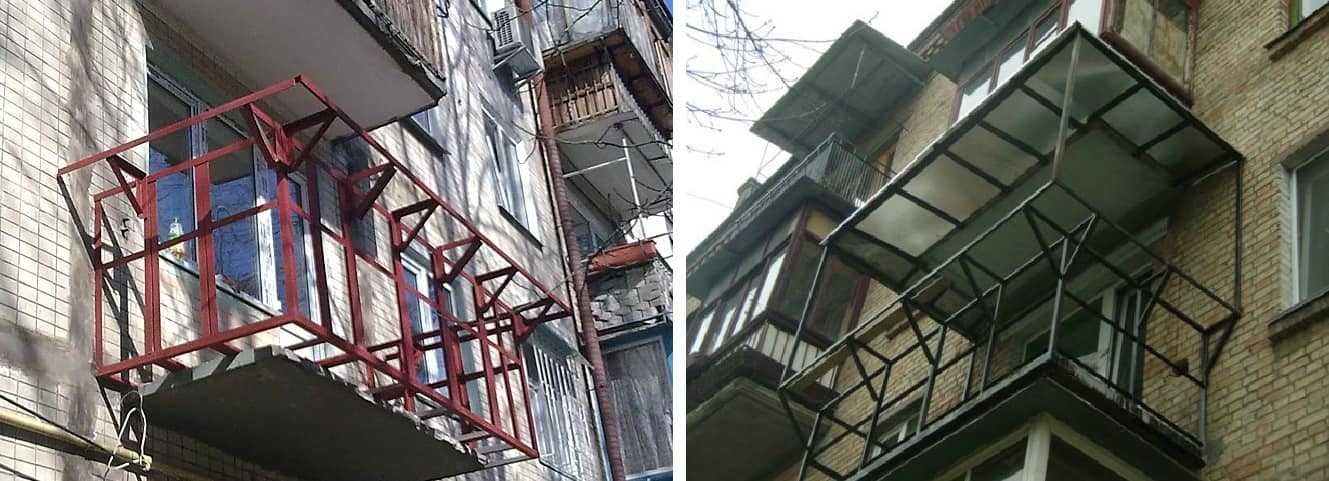

Каркас на опорах

Конструкция каркаса на опорах имеет ряд преимуществ, перед описанной выше. Главное из них заключается в том, что ширина балкона может быть любой. При этом под балконом можно выполнить стоянку для машины или даже флигель.

Процесс изготовления такого каркаса во многом напоминает изготовления навесной конструкции. В том числе, для этого используются практически такие же материалы. Однако имеются и свои нюансы, о которых я расскажу ниже.

Схема устройства каркаса на двух опорах

Итак, инструкция выглядит следующим образом:

  1. как и в предыдущем случае, начинать работу следует с подготовки схемы;
  2. затем надо выполнить разметку площадки под балконом;
  3. следующим шагом является установка свай. Если балкон частично будет опираться на стену, то понадобятся две сваи, в противном случае необходимо установить четыре сваи. В качестве последних обычно используют профилированные трубы сечением 10х10 см. Их длина должна быть такой, чтобы сваи можно было заглубить на 50-60 см, при этом верхний их конец должен достигать перекрытия между этажами, т.е. уровня пола будущего балкона. Дно ям под сваи нужно на 15-20 см засыпать щебнем, после чего в каждую из ям устанавливается столб и выставляется по уровню. Далее ямы заливаются бетоном. При этом сваи необходимо зафиксировать так, чтобы в процессе застывания бетона они не отклонились от вертикали;
  4. когда бетон застынет, следует соединить верхние торцы столбов уголком 50х50 см. Если выполняется конструкция на двух опорах, на стене надо закрепить анкерами балку из аналогичного уголка;

Пример строительства балкона на опорах на первом этаже

  1. теперь балку, соединяющую стойки, нужно при помощи перемычек объединить с балкой, закрепленной на стене, в результате чего должен получиться прямоугольник, расположенный строго в горизонтальной плоскости;
  2. Все дальнейшие работы выполняются так же, как и при изготовлении навесного каркаса.

Вот, пожалуй, и вся основная информация относительно изготовления каркасов для балкона. Если вы не умеете работать со сварочным аппаратом, можно обратиться за помощью к любому сварщику. Конечно, цена изготовления каркаса в этом случае возрастет, однако, вы можете сэкономить, подготовив самостоятельно все детали к дальнейшей сборке, кроме того, некоторые узлы можно соединить даже при помощи болтов.

Как соорудить навес своими руками?

Чтобы сделать навес из профтрубы своими руками, первым делом подготавливают участок. Его следует очистить от мусора и крупных камней. Затем выполняют разметку территории согласно чертежу. Ямы для стоек бурят или выкапывают. Диаметр зависит от размеров конструкции, а глубина составляет до 1 м. Чем выше грунтовые воды, тем глубже должны быть закопаны столбы. Каждую стойку заливают бетоном. Установке опор предшествуют работы по фиксации каждой из них согласно уровню строго вертикально.

Для монтажа кровельных элементов на столбах размечают положение всех перекладин и пр. После этого переходят к изготовлению ферм и горизонтальных перемычек. Сначала нарезают все элементы, а затем сваривают между собой в нужной последовательности. Собирают все в соответствии с чертежом.

Когда вся конструкция собрана, переходят к отделочным работам. Выполняют зачистку стыков, все строение покрывают грунтовкой для защиты от коррозии, в последнюю очередь красят. После монтажа каркаса переходят к настилу кровельного материала. Следует учитывать, чтобы с каждой стороны он выступал не менее чем на 20 см. При необходимости места стыков обрабатывают герметиком.

Монтаж двускатной и шатровой крыши отличается только установкой конька. Для изготовления арочного навеса необходим трубогиб, а также умение сделать одинаково изогнутые элементы. В противном случае конструкция получится несимметричной.

Общие советы и рекомендации по изготовлению дивана своими руками

Если вы новичок в столярном деле, приведенные далее советы и рекомендации помогут вам избежать множества типичных ошибок в этом деле:

  • Для более точного определения размеров измерьте балкон несколько раз. Еще лучше – делайте это с помощником, а затем сверьте полученные результаты. Как правило, это помогает найти недочеты в вычислениях и избежать такой ситуации, при которой готовое изделие не влезает в имеющееся пространство, или по краям от него образуются неприглядные щели;
  • При выборе размера изделия учитывайте и ваше определение комфортности. Если сидение будет слишком узким или спинка слишком низкой, вам будет просто неудобно отдыхать на таком диване;
  • Не пытайтесь сделать диванчик слишком громоздким и переполненным деталями. Следует выбирать стили, близкие к минимализму. Несколько подлокотников, объемная спинка, множество подушек – все это отлично смотрится на больших мягких диванах, для балкона же подойдут самые простые варианты;
  • Закупите материалы с запасом, на тот случай, если во время работы что-то пойдет не так и несколько брусков будет отрезано не по тому размеру или ткань прошита не в том месте. К тому же, из остатков материалов можно будет сделать дополнительные детали вашему дивану, которые придадут ему особую изюминку. Например, из ткани можно будет сделать небольшие подушечки или аппликации на спинке;
  • Если во время процесса изготовления дивана у вас что-то не получается или возникли дополнительные вопросы, не бойтесь обращаться к помощи интернета. Существует множество узкоспециализированных форумов, где вам еще раз подскажут правильный алгоритм действий.

Для создания уютной и комфортной зоны отдыха на балконе нужно не так уж много. Главное – запастись терпением и фантазией, тогда сделанный на балконе ремонт будет долго радовать вас и ваших гостей. К тому же, сделанная своими руками мебель станет настоящим поводом для гордости хозяина!

Самый простой вариант как сделать диванчик:

http://balkonvdome.ru/remont-i-strojka/karkas-balkona.htmlhttp://vseobalkone.ru/remont-i-otdelka/prochnyi-balkon-metallicheskii-karkas-i-ego-kharakteristikihttp://balkon4life.ru/interyer/mebel/divanchik-na-balkon-svoimi-rukami/.html

Преимущества и недостатки домов с металлическим каркасом

Каркасный дом имеет множество плюсов:

  • Короткий срок строительства. Средний дом на каркасе из профтрубы возводится всего за два месяца.
  • Для сооружения дома достаточно бригады из четырех человек, что экономически выгодно для заказчика.
  • Стоимость строительства ниже, чем при использовании традиционных технологий, за исключением возведения деревянных каркасных домов.
  • Не нужен мощный фундамент. Конструкция легкая, поэтому можно сэкономить на сооружение основания.
  • По этой же причине постройка на каркасе не дает такой сильной усадки, как монолитные и кирпичные здания.
  • Металлический каркас в сравнении с деревянным прочнее и долговечнее.

К недостаткам и трудностям при возведении металлокаркасных строений относят следующее:

Каркас из профтрубы должен быть профессионально и грамотно просчитан

Важно правильно рассчитать нагрузки на несущие и прочие балки и колонны, что сделать без специальных знаний невозможно. Поэтому к проектированию жилых домов, значительных по площади зданий, необходимо привлечь опытных специалистов.
Отсюда и сложности с определением оптимального сечения труб и толщины материала, экономическим обоснованием расходов на приобретение элементов металлоконструкций

Покупая трубы с излишним запасом прочности, потребитель переплачивает лишние деньги. Экономия средств за счет покупки труб меньшего, чем нужно, сечения и толщины стенок, приведет к непоправимым ошибкам в строительстве всего здания.

Подготовительные процедуры

Перед началом работ составьте схему балкона

Для самостоятельного монтажа данного элемента необходима подробная схема, чтобы правильно выбрать строительный материал и произвести обшивку балкона. Но непосредственно перед началом работ следует позаботиться о безопасности, а именно:

Установить специальные знаки, которые указывают на проведение ремонтных работ.
Освободить помещение от стороннего мусора и позаботиться о приобретении материалов.
Выполнить сварочные работы. Для этого нужны специальные профильные трубы.
Сделать основу, к которой будет фиксироваться каркас. Для этого надо наварить по всему периметру основание

Вместе с тем, важно следить за тем, чтобы все размеры горизонтальных частей совпадали.
Собрать ограждение и приварить его к секциям.
После завершения нижней части можно переходить на верхнюю.

Как сварить каркас своими руками

Самая простая конструкция навеса — односкатная на основе простых прогонов, так как при её изготовлении отсутствует необходимость загиба профильных труб. Они собираются с помощью ферм с параллельными поясами, закреплённых на опорах под углом.

Односкатный навес является самой простой конструкцией

Далее необходимо сделать несколько шагов:

  1. Сначала нужно отмерить и нарезать из профильной трубы все силовые элементы конструкции.
  2. Для сборки рамы надо разложить элементы на горизонтальной плоскости и по возможности закрепить струбцинами для защиты от ненужных движений. Прихватите места стыка сваркой, убедившись в соответствии размеров по чертежу, проварите стыки полностью.

Изготовление ферм

Металлическая ферма — несущая конструкция с зигзагообразно расположенными силовыми элементами между поясами. Существуют различные конструкции ферм, применяемых при постройке навеса из профильной трубы.

Конструкция фермы конкретного навеса может быть разной

Последовательность изготовления фермы:

  1. Эти элементы свариваются согласно чертежу на горизонтальной плоскости. При этом нужно прижимать их струбцинами сначала на прихватки. Затем, убедившись в правильности размеров, провариваются стыки полностью.
  2. Первая изготовленная ферма будет шаблоном для сварки остальных.
  3. После окончания работ швы нужно зачистить болгаркой, далее просверлить отверстия для крепежа кровли по верхней стороне фермы.

Фермы из профильной трубы делаются по шаблону

Как согнуть трубы

Для арочных ферм необходимо загибать профильные трубы. Для этого можно воспользоваться ручным или электрическим гибочным станком. Если такового нет, то можно сделать данную работу вручную, одним из нескольких способов.

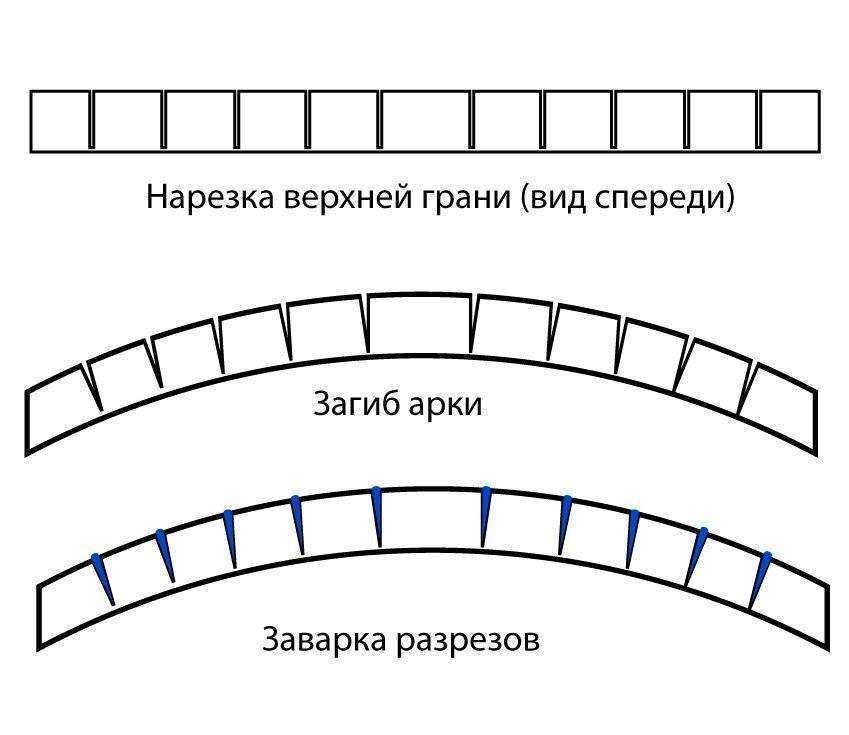

Надрезка

Проводится загиб следующим образом:

  1. Сначала нужно сделать надрезы болгаркой на верхней грани трубы с шагом 10–15 см (зависит от радиуса планируемой арки).
  2. Теперь можно сгибать трубу от середины, предварительно зажав заготовку в тисках.
  3. В конце необходимо заварить расширившиеся пропилы, а также зачистить швы болгаркой.

Надрезка является одним из способов загиба профильной трубы

Набивание песком

Метод, который не требует наличия специальных инструментов. Выполняется эта работа следующим образом:

  1. Сначала нужно заварить или забить пробкой один конец трубы.
  2. Теперь можно засыпать песок в полость, забить пробку с другого конца.
  3. Подогреть резаком, гнуть по нужному радиусу.

Видео: как согнуть трубу без трубогиба

Установка и крепление опор для навеса

Этот этап работ проводится по следующему плану:

  1. Сначала нужно очистить участок, наметить место установки навеса.
  2. Далее надо выкопать ямки (50*50 см, глубиной 70 см) под столбчатый фундамент.
  3. Теперь можно приготовить бетон, смешав цемент, песок и щебень (фракции 5–20) в пропорции 1:2:2.

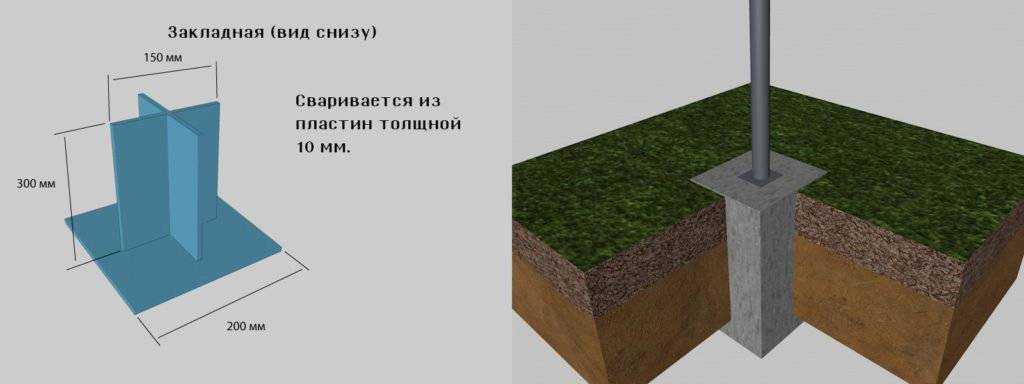

  4. Залить его в ямки, утрамбовать, вставить закладные. Фундамент нужно оставить на 4–5 дней, прикрыв сверху полиэтиленовой плёнкой. При это каждый день его придётся поливать водой.
  5. Теперь можно приступать к монтажу опор. Их нужно отрезать с запасом 5–10 см, поскольку возможны небольшие неровности площадки.
  6. Выставлять их необходимо поочерёдно, проверяя вертикаль с помощью уровня. Теперь опоры можно приварить к закладным.
  7. Теперь с помощью лазерного нивелира или гидроуровня нужно найти самую низкую точку на опорах, поставить метку на нужной высоте. Её необходимо «перенести» на оставшиеся опоры. Таким образом вы добьётесь того, что все метки будут в одной горизонтальной плоскости.
  8. В конце опоры по меткам нужно обрезать болгаркой.

Схема поможет качественно выполнить работу

Изготовление каркаса для крыши балкона и системы остекления

Когда балкон находится на верхнем этаже дома, хозяевам приходится делать крышу к балкону самостоятельно. Специальные навесы позволяют защититься от дождя и солнца. Самым популярным вариантом для отделочных работ конструкции является металлический профнастил.

Их в виде 2 треугольников устанавливают с обеих сторон рамы. Лучше использовать аллюмоцинковый материал для покрытия

Также важно следить, чтобы лист выступал на 5 см по бокам

Подготовка помещения к остеклению

До проведения работ по , нужно позаботиться об изготовлении каркаса. Но прежде чем приступать к его установке, следует определиться с выбором материала для конструкции. Для подобных работ подходят деревянные или металлические материалы. Опытные мастера предпочитают металлические каркасы. Такой выбор легко объяснить их высокой надежностью и долговечностью.

Чтобы провести сварочные работы можно приобрести специальные инверторные аппараты. Нет какого-то определенного порядка для приваривания частей конструкции, потому что весь монтаж зависит от особенностей балконного ограждения.

Но что делать, если ограждение заметно выступает за бетонную плиту?

В случаях, когда за ограждение балкона выступает плита, нужно удалить старую конструкцию и освободить доступ к закладным

После их дополнительного укрепления важно позаботиться, чтобы плита не выступала, а затем установить новый каркас. До приваривания горизонтали следует обрезать лишние вертикальные выступающие части

Внимание, только СЕГОДНЯ!

Каркас – это сборная конструкция из отдельных элементов, которая нужна, чтобы обеспечивать устойчивость объекта и выдерживать внешние нагрузки. Поэтому утяжеляя балкон системами остекления, утепления или крышей, нельзя забывать о хорошем каркасе.

Конечно, 90% хозяев закажут каркас для крыши специалистам, но оставшиеся 10%, возможно, захотят сделать его своими руками. В любом случае, вот необходимый минимум сведений, которые нужно знать.

Ремонт балкона — с чего начать?

Работы начинаются с демонтажа старых перил и крепящихся к ним гипсовых плит. Далее снимается стяжка и убираются все посторонние предметы, так как металлический каркас должен ложиться на прочное основание, а именно на железобетонную плиту.

После предварительной подготовки оценивается состояние несущего основания. От времени и задерживающейся влаги, обычно край плиты частично разрушен и нуждается в обрамлении металлическим уголком с полкой 63 мм, на который и будет в дальнейшем опираться весь металлический каркас балкона. К уголку привариваются удлиняющие элементы из металлической полосы 40*20*5, которые крепятся анкерами к плите на расстоянии 15 см от края и надежно фиксируют его по периметру.

Достоинства и недостатки ЛСТК

ЛСТК – это профили и листы из оцинкованной стали, которые изготавливают прокатным способом на заводском оборудовании. Их толщина может достигать 4 мм, что позволяет построить надежный, долговечный дом.

Достоинства металлического каркаса

Нельзя однозначно ответить, какой каркас лучше, металлические и деревянные конструкции – вечные конкуренты. Выбор зависит от условий строительства, проектных особенностей дома. Однако достоинства тонкостенных конструкций из стали весомы:

  • Высокая скорость возведения каркаса. Комплектующие поступают с завода уже нарезанные в соответствии с проектом, промаркированные. Это позволяет сэкономить время и привлечь меньшее количество рабочих.
  • Сниженная нагрузка на фундамент. Из-за малого веса стальные тонкостенные конструкции не оказывают значительного давления на основание дома. Если структура грунта позволяет, вы также можете сэкономить, заложив мелкозаглубленный фундамент.
  • Устойчивость к воздействию влаги. Каркас из оцинкованной стали можно собирать в любое время года, не боясь его деформации или гниения, как в случае с древесиной.
  • Высокие показатели прочности.
  • Длительный срок службы, который может достигать 120 лет. Он напрямую зависит от качества металлических профилей, профессионализма сборщиков.

Помимо достоинств ЛСТК, связанных с монтажом и последующей эксплуатацией, есть еще одно – ее комплектующие удобно транспортировать.

Недостатки тонкостенных стальных конструкций

Недостатки у стальных профилей для каркасного строительства есть, но они не абсолютные.

  1. Стоимость готовой ЛСТК может в два раза превышать стоимость деревянного “скелета” дома. Но следует вспомнить, что вам не придется обрезать стойки, утилизировать остатки и бояться, что вы что-то соедините не так.
  2. Стальные конструкции отличаются гулкостью. Да, такой недостаток имеет место, но он сводится на “нет” после укладки утеплителя и обшивки металлического каркаса гипсокартоном.
  3. С использованием стальных профилей трудно своими силами реализовать сложный проект. Это не так, если он будет проработан опытными специалистами.
  4. Отсутствует прочное основание для крепления в интерьере полок, установки габаритной мебели. Собранный каркас отличается высокой пространственной жесткостью, а по отдельности каждый профиль недостаточно прочен. Решить проблему поможет подробный дизайн-проект жилых помещений.

Таким образом, недостатки металлокаркаса можно достаточно легко нивелировать.

Полезные советы

Установка с помощниками

Все описанные операции по изготовлению каркаса, установке утеплителя и обшивке выполняем без монтажа к основанию балкона. Для крепления профнастила применяем саморезы по металлу, которые вкручиваем в нижнюю волну. Готовые панели выставляем, привариваем или прибиваем дюбелями. Между собой крепим сваркой. Чтобы в процессе работ не повредить покрытие профнастила, закрываем листы картоном, прикрепив его двусторонним скотчем. При сварочных работах картон зарываем металлическим листом.

Для монтажа требуется минимум 2 человека. Один выполняет монтажные соединения (сварка, дюбеля и т.д.). Второй выставляет готовые панели, придерживает защитные металлические листы при сварочных работах и страхует конструкцию.

Обшивка без демонтажа

Обшивку без удаления старых конструкций проводить сложнее с точки зрения качества. Старый каркас нужно спрятать и использовать его как несущую часть. Если остались стойки из металлического уголка, используем их для крепления профильной трубы. Дальнейшие операции аналогичны.

Если старая рама из арматуры, крепим каркас из профильных труб при помощи сварки или хомутов. Арматуру используем в углах периметра пола как стойки.

Облицовка на деревянный каркас

Все элементы из профилированной трубы можно заменить деревянными брусками. Такая конструкция менее надежна, но стоит дешевле. Бруски обрабатывают специальным составом, препятствующим гниению и поражению микроорганизмами. Крепят между собой при помощи шурупов по дереву. Для каждого места соединения используют 2 самореза.

Сначала изготавливают фасадную и боковые рамки. При помощи саморезов по древу крепят профнастил на одну сторону. Вставляют утеплитель и прикручивают профлист на другую сторону. Такую конструкцию называют сэндвич. Готовые каркасы устанавливают на плиту балкона при помощи крепежного уголка, который к полу прикручивается на дюбели, а к каркасу на саморезы. Аналогично крепятся сэндвичи к стене балкона.

Для оформления верхней кромки обшивки используют металлический П-образный профиль шириной 60 мм. Размер подходит для бруса 40х40 и профлиста С8 или С10. Место стыковки бокового и фасадного сэндвича закрываются уголком. Элемент можно изготовить самостоятельно. Для этого нужен профлист с круглой волной.

Отрезаем от листа полосу шириной 100 мм, в которой осью является волна. Сгибаем по волне под углом 90 °. Устанавливаем на саморезы.

Обрешетка каркаса на потолке

Каркас под остекление своими руками

Крепятся элементы таким же образом, но технологически выполнить это сложнее. По периметру потолка также крепится планки. Направление их можно выбрать произвольно, существенно это ни на что не повлияет, но поможет сэкономить средства для приобретения материала.

Также если утепление обшивки недостаточно прочное — можно закреплять каркас к бетонной основе, для данной поверхности это существенно, но сделать это на потолке будет сложно. Для этого потребуется дрель, и анкера.

Сверлится одно отверстие сначала с края бруска, после – в основе – через отверстие в нем, забивается анкер, и она уже держится надежно. После чего сверлятся остальные отверстия на расстоянии 30-40 см. Данная конструкция способна надежно выдерживать даже самые тяжелые существующие плиты, например, гипсокартона.

Металлокаркасные дома

Общие сведения о каркасном строительстве

Ранее металлокаркасное строительство применялось только в промышленности – каркасы и фермы из профильной трубы или швеллера использовались при возведении цехов, складов, ангаров и других подобных зданий.

Каркас теплицы из трубы

Однако сегодня модернизация технологий позволяет использовать каркас из профильной трубы для возведения:

  • Жилых домов (малоэтажное строительство – до трех этажей)
  • Коттеджей
  • Коммерческих зданий (магазины, кафе, автозаправки, офисные здания)
  • Общественных зданий

Также металлокаркасные технологии широко применяются при ремонте и реконструкции зданий – надстройке этажей, возведение мансард и флигелей.

Кроме собственно жилых и общественных зданий и сооружений, металлический каркас может быть использован для небольших конструкций, вроде навесов, гаражей, теплиц и т.д.

Хорошо будет смотреться также беседка из профильной трубы, или терраса из того же материала.

Преимущества металлокаркасных домов

Металлокаркасная технология строительства используется во всем мире. Наиболее распространена такая технология в США, Японии, Западной Европе. В этих странах доля жилых зданий, возведенных по этой технологии, колеблется от 40 до 70%, и продолжает расти.

Преимущества таких домов следующие:

Дома, возведенные по металлокаркасной технологии, отличает невысокая себестоимость (по сравнению со зданиями, построенными по традиционной технологии).

Во многом стоимость конструкции зависит именно от используемых материалов.

Наиболее дешевыми являются дома на деревянных каркасах.

Дома на каркасе из профильной трубы стоят значительно дороже, причем их стоимость прямо пропорциональна сечению трубы.

  • Скорость возведения каркасного дома также впечатляет. Применение профильной трубы в качестве основного материала для каркаса способно в разы сократить сроки возведения здания.
  • Каркасная технология возведения жилых домов не предусматривает так называемых «мокрых» процессов (за исключением укладки фундамента). Это дает возможность выполнять монтаж каркаса в любое время года и практически при любых погодных условиях.
  • Еще одно преимущество таких домов – отсутствие какой бы то ни было усадки – как при строительстве, так и при эксплуатации дома.

Схема дома на металлическом каркасе из трубы

Ну, и нельзя забывать о том, что возведение каркасного дома по своим трудозатратам значительно ниже, чем постройка дома по традиционной технологии. А это значит, что вам понадобятся услуг всего нескольких помощников – и вполне реально управиться с работой одной бригадой за месячный отпуск. Как показывает практика, за такой срок вы вполне можете завершить основные этапы строительства – и вам останется только внутренняя отделка вашего дома.

Недостатки домов с металлическим каркасом

Несмотря на внушительный список достоинств, недостатки у домов с каркасом из профильной трубы также присутствуют:

Первый, и самый основной – это достаточно сложная проектировка. Расчет нагрузки на профильную трубу в том или ином узле каркаса производится достаточно сложно, так что в этом случае, скорее всего, придется обратиться за помощью к профессионалам, чтобы они рассчитали какой вес может выдержать метр профильной трубы.

С выбором сечения и толщины трубы несколько проще – поможет онлайн калькулятор трубы профильной – однако с подсчетами размеров профильных труб все же сложнее, чем с расчетом толщины деревянного бруса.

Следующий недостаток – это сравнительно высокая стоимость именно металлического каркаса по сравнению с каркасом из дерева. Также, выбрав профильную трубу в качестве основного материала для каркаса, вы столкнетесь с непростым выбором: взять трубу потолще (например, 100х100 мм с толщиной стенки 8 мм) и переплатить. Но получить запас по прочности, или сэкономить и остановиться на варианте 60х60 мм.

Ну, и наконец – проблемы с теплоизоляцией. Металлический каркас является отличным «мостиком холода». Следовательно, утеплять дом на каркасе из профильной трубы нужно очень качественно (а значит – тратиться на это).

Подвесной каркас

Процесс изготовления каркаса, вне зависимости от типа его конструкции, можно условно поделить на несколько этапов:

Основные этапы изготовления навесного каркаса

Ниже подробней ознакомимся со всеми нюансами работы на каждом из этих этапов.

Подготовка чертежа

Итак, прежде всего, создается схема каркаса для балкона своими руками. Единственное, вначале нужно определиться со следующими моментами:

  • размерами балкона – его длиной, шириной и т.д.;
  • конструкцией – может быть открытой или закрытой.

Схема устройства подвесного каркаса

Подвесной каркас состоит из нескольких основных узлов:

  • подкосов – представляют собой треугольные кронштейны, которые служат основанием для балкона;
  • нижней перевязки – соединяет подкосы между собой, в результате чего образуется площадка пола;
  • стоек – служат опорами для крыши и ограждения;
  • ограждения с заполнением – название этого элемента говорит само за себя.
  • верхней перевязки – служит основой для крыши.

Надо сказать, что схему каркаса можно изобразить даже от руки. Главное, чтобы на ней были подробно отображены все элементы конструкции и их размеры в миллиметрах. Благодаря этому вы упростите дальнейшую работу и сможете избежать ошибок в процессе сборки конструкции.

Металлический уголок сечением 50х50 мм

Подготовка материалов и инструментов

Как правило, каркас для балкона изготавливают из профильной трубы сечение 50х50 мм и толщиной не менее 5 мм. Ее используют для стоек, нижней перевязки и ограждения.

Подкосы можно сделать из уголков сечением 50х50 мм. Кроме того понадобятся использовать трубы меньшего сечения для заполнения ограждения, изготовления карниза и прочих некоторых деталей.

Так как каркас у нас будет металлический, для работы следует подготовить инструменты по металлу:

  • сварочный аппарат;
  • болгарку;
  • электродрель;
  • рулетку и карандаш;
  • напильники по металлу и наждачную бумагу.

Схема расположения подкосов

Изготовление и сборка каркаса

Теперь, когда все материалы и инструменты готовы, можно начинать своими руками с чертежом изготавливать каркас, попутно выполняя его монтаж на стене.

Работа выполняется в такой последовательности:

  1. начинать следует с изготовления всех деталей, согласно чертежу. По сути, данная процедура заключается в нарезке профильной трубы и уголка на отрезки необходимой длины;
  2. далее надо изготовить подкосы, которые представляют собой треугольники из уголков. Одна сторона треугольника, которая крепится к стене, должна выступать сверху и снизу на 5 см. Перпендикулярная стене сторона, которая определяет ширину балкона, обычно имеет длину около 80 см. Более широким делать балкон не стоит, так как это приведет к увлечению нагрузки на стену. Количество подкосов зависит от длины, при этом шаг межу ними должен составлять не более 100 мм;
  3. далее надо выполнить на стене разметку расположения подкосов. Самое главное – выровнять их в горизонтальной плоскости, а также относительно оконного блока;

На фото – закрепленные на стене подкосы

  1. затем необходимо закрепить на стене подкосы при помощи анкеров. Для этого в подкосах необходимо просверлить отверстия под них с шагом около 10-15 см. На нашем портале вы можете найти подробную информацию о том, как устанавливаются анкера;
  2. Теперь подкосы нужно связать в единую конструкцию при помощи нижней обвязки, которая монтируется по периметру площадки будущего балкона. Длинную сторону обвязки, примыкающую к стене необходимо также закрепить анкерами;
  3. для увеличения прочности конструкции между длинными сторонами нижней обвязки можно установить ребра жесткости, выполненные из уголков или профильной трубы. Расстояние между ними должно составлять около 40 см. Если пол балкона будет дощатым, то эти ребра будут служить его основой;
  4. к получившемуся основанию балкона следует приварить четыре стойки. Задние стойки должны быть сантиметров на 20-25 выше передних, что обеспечит скат козырька. Кроме того, их тоже нужно закрепить на стене анкерами;
  5. на расстоянии около метра от основания стойки следует перевязать перекладиной, которая будет выполнять функцию ограждения;
  6. верхнюю часть стоек следует соединить верхней обвязкой, как показано на схеме выше;
  7. в завершение работы надо выполнить заполнение ограждения. Для этого следует использовать вертикальные и горизонтальные планки. Также можно расположить рейки по диагонали;
  8. после изготовления каркаса следует зачистить сварные швы и покрасить конструкцию.

Схема устройства аналогичного деревянного балкона

На этом процесс сборки каркаса завершен. Теперь осталось лишь обшить его и, по желанию, застеклить.

Балкон на опорах

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Гимназия ремонта
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
