Для чего нужна фундаментная плита мелкого заложения?

Как рассчитать толщину фундаментной плиты

Определившись с типом плитного фундамента, приступают к расчёту параметров железобетонной плиты. Её толщину определяют таким образом, чтобы обеспечить оптимальное удельное давление на грунт

Достичь в этом вопросе равновесия чрезвычайно важно, иначе при чрезмерной нагрузке на грунт дом будет усаживаться, а при недостаточной — перекосится

При расчёте учитывают несколько факторов:

  • тип и особенности грунта;
  • массу самого плитного фундамента;
  • вес строительных материалов, необходимых для строительства здания;
  • полезную нагрузку в виде оборудования, мебели, инженерных коммуникаций и элементов инфраструктуры;
  • снеговую и ветровую нагрузку.

Определение толщины фундаментной плиты под крупномасштабное строительство — тема для отдельной статьи. Если необходимо рассчитать основание под небольшой жилой дом, то пользуются упрощённой методикой.

  1. Вычисляют суммарный вес здания с отделкой и коммуникациями, после чего к полученному значению прибавляют климатическую (снег, дождь, ветер) и эксплуатационную (обстановка, оборудование, люди) нагрузку.
  2. По суммарному весу и площади сооружения в плане рассчитывают давление на грунт (вес фундамента не учитывается).
  3. По данным из представленной ниже таблицы (цифры в скобках) определяют вес, которого не хватает для достижения оптимальной нагрузки на грунт.
  4. Учитывая, что плотность армированного железобетона равняется 2,7 г/см3, а также на основании данных о площади, вычисляют толщину плиты.
  5. Полученное число округляют до 5 см в ближайшую сторону. При этом допустимое отклонение от оптимального давления должно составлять не более 25%.

Таблица: расчёт толщины плитного фундамента

Грунт кгс/см2
Щебень, гравий 5
Пески крупные, гравелистые 4
Пески средней крупности 3
Пески мелкие и пылеватые плотные 2 (0,35)
Пески мелкие средней плотности 1,5 (0,25)
Супеси твёрдые и пластичные 2,5 (0,5)
Суглинки твёрдые и пластичные 1,5 (0,35)
Глины твёрдые 4 (0,5)
Глины пластичные 1,5 (0,25)

Возможен вариант, когда рассчитанное значение превышает 35 см. Это говорит о том, что при выборе типа основания была допущена ошибка и дом свободно сможет стоять на ленточном или столбчатом фундаменте. Если же вышло так, что толщина плиты должна составлять 15 см, то это свидетельствует о чрезмерном весе здания — в этом случае его постройку лучше доверить специалистам.

Пошаговый процесс для самостоятельной работы

Наемная специализированная бригада даст собственнику преимущество в плане гарантий на изготовленное основание. Заказчик получает выверенную во всех отношениях платформу, готовую к эксплуатации. Но владельцев земельного участка пугает цена фундамента – монолитная плита, под ключ. В связи с этим есть возможность опробовать собственные силы для подготовки места под бетонную заливку.

Этапы самостоятельной работы включают:

1. Устройство котлована.

Забегая вперед, следует сказать, что для опалубки плитного фундамента потребуется увеличение площади строительства по периметру до 1,5 м. Пространство тщательно очищается от растительности. Грунт снимается с таким расчетом – толщина бетона +слои предшествующие заливке. Поверхность трамбуется самостоятельно. Для этого следует воспользоваться ручным катком. По завершении, площадка должна приобрести гладкую поверхность, без впадин, выпучин и иных дефектов. Пренебрежение неровностями, скажется на усилении давления на плиту, что чревато изломом.

2. Формирование дренажной системы.

Ее делают до устройства первого слоя. Технология идет с применением пластиковых труб с равномерными отверстиями. Их вкапывают по периметру будущего основания в предварительно вырытые траншеи. Это залог отведения грунтовых вод от плиты

Важно устроить все коммуникации до заливки плитного фундамента или установки готовых элементов. К этому относят канализационные и водоснабжающие системы

Инструкцию по эффективной разводке можно найти в сети.

3. Конструирование опалубки.

В ход пойдут щиты, сколоченные из досок. Их устанавливают по периметру, соблюдая герметичность стыков между элементами. Для стойкости монтирую подкосы, удерживающие заливку до застывания. Высота ограждения превышает плитный (плавающий) фундамент на 15-20 см.

4. Устройство песчаной и/или щебневой подушки выбранной толщины.

В зависимости от близости водоносных пластов и деформаций при смене климатических условий по сезону. Материалы должны быть мелких фракций. Все слои утрамбовываются и проливаются водой для лучшей адгезии между собой и плитами.

5. Заливка цементной стяжки высотой до 5 см в два этапа.

Между ними кладется гидроизоляция. В таком качестве выступит битумная мастика, рубероид, пленки. Второй слой жидкого раствора рекомендовано делать с применением маяков. Таким образом, фундамент не вызовет нареканий при проверке уровнем.

6. Арматурное усиление.

Используется витой прут Ø8 в связке своими руками, без сварных швов. Каркас представляет собой две плоскости, реже три, в зависимости от выбранной толщины всего основания.

7. Заливка бетона или подгонка плит.

В первом варианте, строительный миксер выливает массу сразу в котлован. Преимущество этого способа в равномерном распределении всего состава по площади. Второй способ требует квалификации при укладке тяжелых элементов и дальнейших действий по герметизации стыков и устройстве тонкой цементной стяжки поверх готовых плит. Это хлопотно. К тому же шансы на монолитность при изменении уровня грунта снижаются.

Стоимость

Арифметика проста – на стоимость влияет толщина и количество метров. Ориентировка на цифры – приблизительная цена на площадь фундамента в 36 м2 и высоту в 25 см, составит 123 000 рублей. Основание 12×12 м и уровнем в 40 см от цементной стяжки обойдется уже в 805 000. В расходы не входит использование техники, доставка и наем бригады. Только бетонный состав. Поэтому придется устраивать все своими руками либо платить дополнительно. Не дешевле выйдет покупка готовых плит. Без использования крана, привлечения толковых работников и обустройства свободного подъезда, осуществить идею возведения плитного фундамента на пучинистых грунтах или иных – нереально.

https://youtube.com/watch?v=gZjhHQAUovs

Устройство гидро- и теплоизоляции

Гидроизоляционный материал настилают полосами таким образом, чтобы стыки шли внахлест

Для того чтобы гидроизоляционный материал не повредился в процессе эксплуатации о края щебня, следует своими руками залить песчано-гравиевую подушку черновым слоем стяжки. Для этого замешивают бетонную смесь на основе цемента марки М-50 и заливают её толщиной 5-10 см поверх щебня. Дают полностью просохнуть в течение 3-5 дней.

Теперь можно проводить гидроизоляционные работы. В качестве гидроизоляции можно использовать стандартный рубероид, а можно применить и более инновационные материалы типа «Бикрост», «Линокром», «Техноэласт» (здесь, насколько позволяет кошелёк).

Гидроизоляционный материал настилают полосами таким образом, чтобы стыки шли внахлест. При этом край захода соседней полосы на предыдущую должен быть не менее 15 см. Края гидроизоляции обрабатывают либо битумной мастикой, либо оплавляют газовой горелкой. Таким образом удастся достичь оптимальной герметичности покрытия.

Края рубероида следует накидывать на стенки опалубки с таким расчетом, чтобы после заливки плиты обернуть её бока в гидроизоляционный материал.

Следующим действием в пошаговой инструкции будет своими руками устройство всех коммуникаций. Их проводят в соответствии с проектом здания и проверяют на месте методом пролива. Иначе после заливки плиты будет поздно исправлять ошибки.

И наконец, можно приступить к теплоизоляции плиты. В качестве материала можно использовать плиты полистирола или стандартный геотекстиль. Если используются плиты полистирола, то их укладывают вплотную друг к другу.

Армирование фундамента шведской плиты и монтаж теплого пола

Армирование фундамента выполняется для восприятия конструкцией растягивающих нагрузок. Технология выполняется по следующей схеме:

создание ребер жесткости под ростверк: из арматуры толщиной 10-16 мм, связанной прямоугольными хомутами 6-8 мм с шагом 300 мм, укладываются каркасы с учетом защитного слоя бетона;

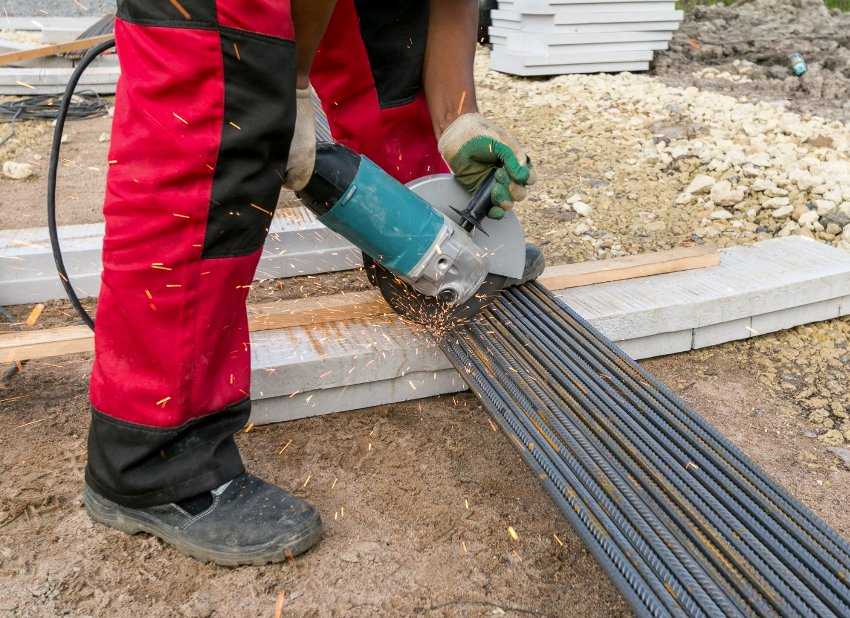

Распил арматуры для УШП фундамента

армирование плиты: установка между ребрами жесткости двух арматурных сеток с ячейками 150х150 мм из прутьев толщиной 10-14 мм, шириной ячейки 15 см с обвязкой элементов конструкций скрутками проволоки через каждые 25-30 см.

Толщина прутьев подбирается с учетом конструкционных, снеговых и эксплуатационных нагрузок на поверхность. В ребрах жесткости не следует устанавливать инженерные коммуникации. Чтобы не повредить утеплитель, пространственный арматурный каркас рекомендуется собирать отдельно, а затем нужно уложить его в готовом виде на специальные фиксаторы в зоне расположения ростверка, где каркасы соединяются между собой. Увязка сетки для плиты выполняется на месте. Нижняя конструкция устанавливается на фиксаторы из ПВХ.

Технология шведской утепленной плиты предполагает устройство теплого пола в толще монолитного фундамента. Контур теплого пола укладывается на верхнюю сетку и прикрепляется нейлоновыми хомутами. В связи с этим следует учитывать толщину верхнего защитного слоя бетона, которая должна быть 50-70 мм. В местах, где располагаются несущие стены или дверные проемы, трубы следует поместить в гильзы из прочного материала. Между трубами должно быть расстояние не менее 10 см.

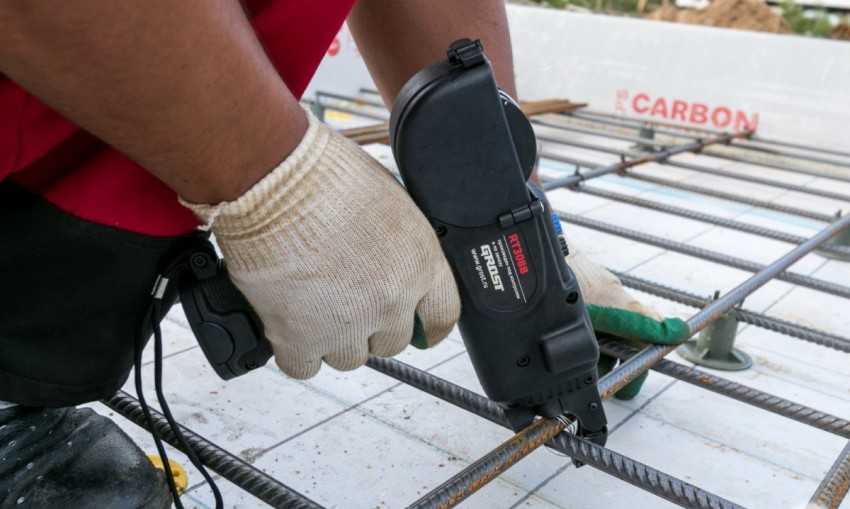

Скреплять арматуру лучше специальным пистолетом

Если укладка будет более плотной, на эффективность это не повлияет, но повлечет перерасход материала. Расстояние, превышающее 25 см, ухудшит равномерное распределение тепла по поверхности. Возле стен трубы необходимо располагать более плотно, чем в центральной части будущих помещений. От стены следует сделать отступ около 15 см.

Важно! Нагревательные трубы водяного теплого пола следует устраивать изолированным контуром для каждого помещения отдельно, что позволит отапливать каждую комнату независимо от других. Распределительные элементы системы выводятся наверх и фиксируются на прутьях, забитых вертикально

Коллектор следует располагать в месте, предусмотренном проектом на заданной высоте. Для его устройства в фундамент вбивается четыре арматурных стержня длиной 1,5 м. На них закрепляется доска и временно фиксируется коллектор. К нему подключаются трубы теплого пола. В местах подъема гибких труб к коллектору их необходимо защитить, использовав специальную гофрированную трубу

Распределительные элементы системы выводятся наверх и фиксируются на прутьях, забитых вертикально. Коллектор следует располагать в месте, предусмотренном проектом на заданной высоте. Для его устройства в фундамент вбивается четыре арматурных стержня длиной 1,5 м. На них закрепляется доска и временно фиксируется коллектор. К нему подключаются трубы теплого пола. В местах подъема гибких труб к коллектору их необходимо защитить, использовав специальную гофрированную трубу.

Важно! Систему отопления обязательно следует испытать на герметичность, заполнив ее теплоносителем

В УШП фундаменте вся площадь перекрывается сварной арматурной сеткой, а в рёбрах жесткости используются прутки арматуры

Основание-плита – для каких объектов используется?

Плитный фундамент рекомендован для возведения кирпичных и каменных построек, зданий из ячеистого бетона, частных домов каркасного типа. Он практически незаменим при:

  • выполнении земляных работ на сложных почвах;
  • строительстве сооружений, в которых фундамент играет роль напольного основания (в данном случае обязательной является организация под ним качественной гидро- и термоизоляции);
  • возведении частных домов без цокольного высокого яруса либо подпола.

Схема формирования фундамент плиты Рекомендуем

  • Фундамент из блоков ФБС – строим надежное основание в кратчайшие сроки
  • Фундамент из покрышек – надежнее основание для легких построек
  • Столбчатый фундамент – самое простое и дешевое основание для дома

Описываемый тип основания целесообразно обустраивать для зданий высотой не более 2–3 этажей. Очень часто такой фундамент возводится в регионах с холодным климатом, в местах, где земля промерзает достаточно сильно во время зимы. По этой причине плитные основания так популярны в Скандинавских странах и в районах Крайнего Севера.

Плитные сооружения относят к категории железобетонных монолитных конструкций, закладываемых под всей площадью возводимого здания или дома. Это обеспечивает уменьшение нагрузки на почву, что в свою очередь гарантирует повышение стойкости постройки к сезонным изменениям, характерным для разных типов грунта. По сути, заливаемая плита функционирует как одна – надежная и сверхпрочная, платформа, которой не страшны никакие локальные деформации.

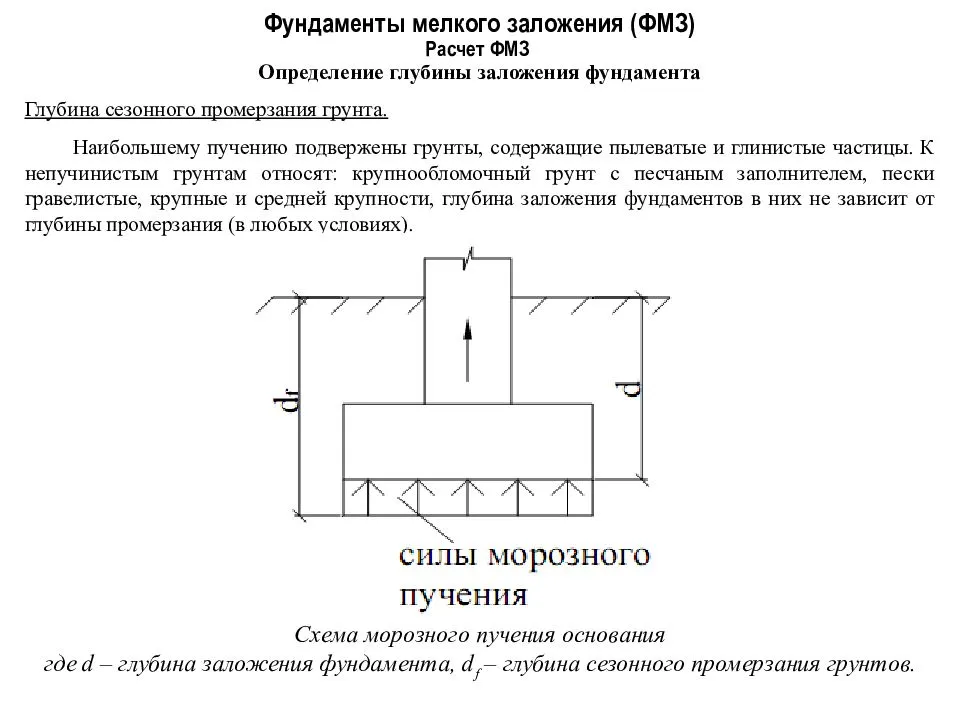

В условиях пучинистых почв плитная конструкция при замерзании грунта приподнимается (причем этот процесс проходит равномерно), а при наступлении оттепели – опускается. За счет такой особенности работы плитные основания нередко называют плавающими. Здесь есть один нюанс. Под плавающими понимают незаглубленные платформы. Их устанавливают строго на поверхности почвы. Понятно, что при подобном расположении обустроить подвал в здании не получится.

Если плита углубляется в землю – ниже отметки, где отмечается промерзание почвы, речь уже идет о заглубленном основании. Выбор конкретного вида фундамента зависит от ряда факторов. При проектировании плитной платформы обычно учитывается следующее:

глубина промерзания и общие характеристики почвы;
допустимая нагрузка на платформу (принимаются во внимание особенности местности и тип возводимой постройки);
необходимость в дополнительном упрочнении фундамента и создании дренажа.

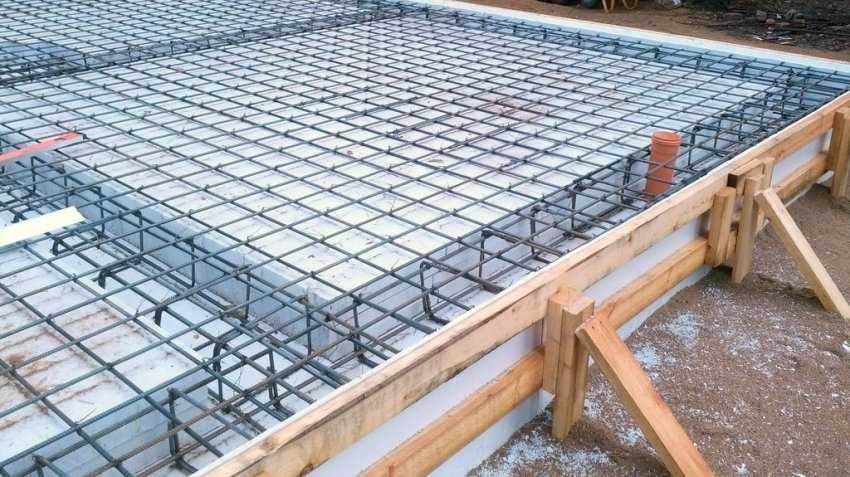

Используемые схемы армирования

Классическая схема армирования монолитной плиты — два ряда сетки из прутьев AIII диаметром от 12 до 16 мм. Размер ячейки обеих сеток находится в диапазоне 20–25 мм, таким образом, толщина арматуры выбирается, исходя из минимального содержания стали порядка 0,2% в обоих поперечных срезах плиты.

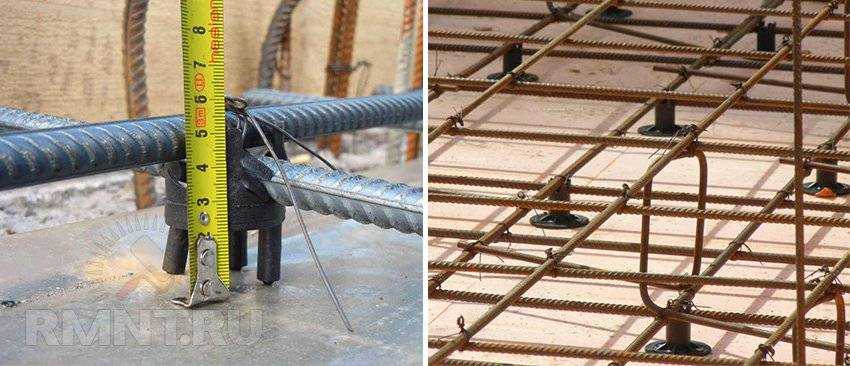

Монтаж арматуры начинается с установки дистанционных пробок, обеспечивающих толщину защитного слоя 50 мм. На пробки, расположенные с шагом в 20–25 см, укладываются продольные прутья арматуры, на них — поперечные, таким образом формируется сетка. Все пересечения арматуры связываются, к каждому третьему приваривается вертикальный пруток для дистанцирования верхнего ряда арматуры.

К пруткам приваривают продольные прутья третьего ряда, затем в форму укладывают те, которые не имеют жёсткой фиксации к вертикальной конструкционной арматуре. На приваренные продольные прутья накладывают и привязывают поперечные, затем снизу к ним поднимают и привязывают оставшиеся, при этом сохраняется номинальный шаг установки. При необходимости нарастить длину арматурных прутьев их связывают с перехлёстом не менее 50 номинальных диаметров.

Если по проекту плита имеет нижние рёбра жёсткости, их формируют за счёт траншей в слое подготовки, укреплённых листовой несъёмной опалубкой. При этом пространство между траншеями — так называемые песочницы — плотно трамбуются и выравниваются по верхним граням опалубки рёбер. Армирование выступов осуществляется П-образными закладными, которые впоследствии связываются с обоими рядами армирующей сетки плиты. В качестве рабочей арматуры для рёбер используют два ряда прутьев, расположенных в нижних углах П-образных анкеровок. При монтаже армирования рёбер также нельзя забывать о минимальном защитном слое в 50 мм.

Этапы работ

Строительство фундамента любого типа начинается с производства земляных работ.

Этап 1 – земляные работы

Рельеф выравнивается, при необходимости, подсыпается грунт, трамбуется при помощи виброплощадки. После этого контуры фундамента выносятся на местность (с помощью колышков и шнура). Разметив таким образом габариты монолита, можно приступать к рытью котлована. Глубина его – 300-500 мм.

По периметру размер земляного корыта должен превышать аналогичные параметры фундаментной плиты на метр. Так вы обеспечите себе достаточную степень свободы действий при выполнении дальнейших работ.

На этом же этапе обустраивается дренажная система. Для этого на дне корыта выкапываются несколько траншей (в поперечном направлении) и покрываются геотекстилем.

Поверх своеобразного фильтра укладываются пластиковые трубы, просверленные в нескольких местах для поступления в них грунтовых вод.

Трубы прокладываются до дренажного колодца с уклоном в его сторону. Уложенная таким образом дренажная система засыпается щебнем и сверху снова накрывается слоем геотекстиля.

Этап 2 – устройство подушки

Данный этап заключается в засыпке на дно котлована слоя песка с последующим его увлажнением.

Влажный песок уплотняется и на него насыпается слой щебня (все слои тщательно трамбуются).

Полученная подушка скрепляется пятисантиметровым слоем цементно-песчаного раствора.

Этап 3 — гидроизоляция

При устройстве плитного фундамента своими руками не следует забывать о защите монолитной плиты (технология устройства фундамента монолитная плита) от воздействия влаги. Гидроизоляционный материал укладывается поверх подбетонки. Стыки отдельных листов герметизируют.

Специалисты рекомендуют гидроизоляцию выполнять в два слоя, верхним из которых будет служить прочная полиэтиленовая пленка.

Она защитит от повреждений основной гидроизоляционный слой, состоящий из мастики и рубероида.

Этап 4 – устройство опалубки

Для изготовления опалубки подойдут доски толщиной до 25 мм. Они строгаются с одной стороны. Доски сбиваются в щиты, а затем монтируются внутри котлована.

Струганная сторона должна быть обращена в сторону бетона (то есть внутрь корыта). В процессе заливки доски опалубки будут испытывать большие нагрузки, поэтому их предусмотрительно укрепляют укосами.

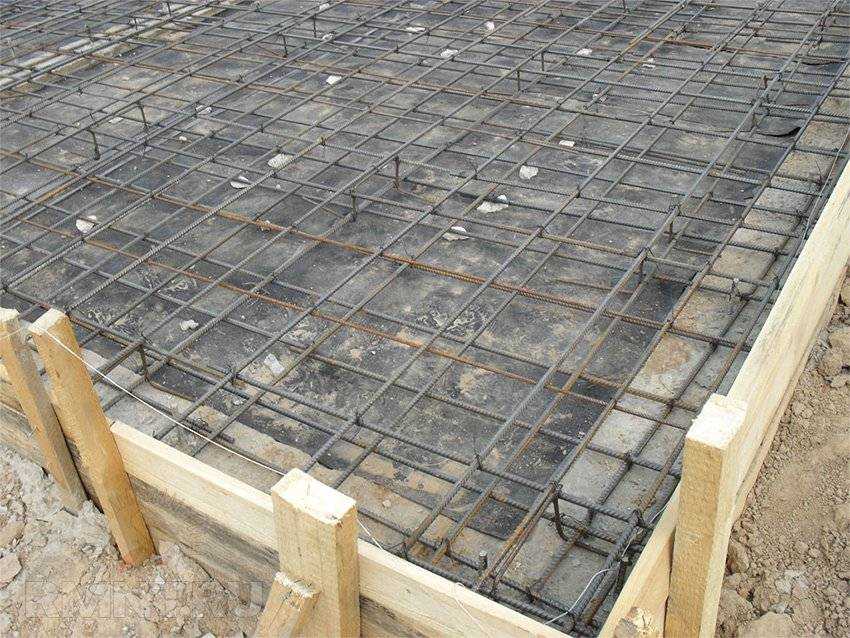

Этап 5 – армирование плиты

Арматурный каркас собирается на земле, а затем переносится в опалубку.

При этом нижний его пояс должен устанавливаться на подпорки: таким образом можно обеспечить полное закрытие каркаса бетоном.

Чтобы соблюсти необходимый зазор между нижним и верхним поясами, на первую сетку ставятся кирпичи, а на них укладывается верхняя сетка. Вертикальные распорки лучше не варить, а вязать.

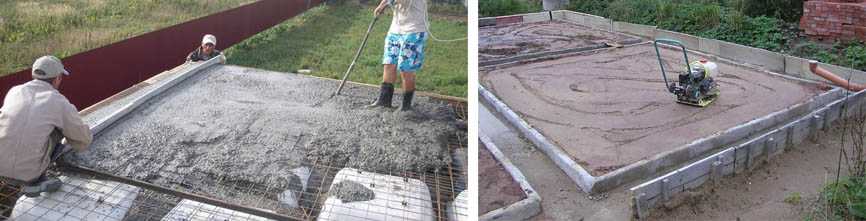

Этап 6 – заливка

Заливку опалубки бетонной смесью лучше производить при помощи насоса или строительного миксера. А как сделать плитный фундамент своими руками, если подобных приспособлений нет? В этом случае сооружается простейший желоб, по которому бетон подается в котлован.

При этом течь быстрее ему помогают лопатой. В процессе заливки надо несколько раз пройтись по залитой массе глубинным вибратором – это освободит массу от воздушных скоплений. Залитую массу выглаживают виброплитой, накрывают полиэтиленом – и оставляют в покое до полного созревания бетона.

При хорошей погоде недели через три монолит наберет нужную прочность, и вы можете приступать к строительству надземной части здания.

Ну и возможно, после прочтения этой статьи, Вам не понравился плитный фундамент. Просмотрите тогда наши статьи о ленточном фундаменте, свайном фундаменте и столбчатом фундаменте.

Возможно Вы сделаете лучший выбор фундамента для Вас.

Видео плитный фундамент своими руками.

https://youtube.com/watch?v=FkKKYb8R3y4

Земляные работы

Грунт размечают по проектным меркам, увеличивая его периметр на 50 см с каждой стороны для устройства дренажной системы

  • Грунт размечают по проектным меркам, увеличивая его периметр на 50 см с каждой стороны для устройства дренажной системы. При этом стоит помнить, что сама плита должна выступать за стены будущего дома на 10 см с каждой стороны.
  • В грунт вбивают колья и натягивают разметочный шнур. Следует провести и оси будущей плиты.
  • Грунт вынимают из котлована на глубину 60 см. При этом стоит внимательно следить за качеством вынимаемой земли. Если на участке под застройку наблюдается ранний перекоп грунта, то рыхленную землю необходимо снимать слой за слоем до тех пор, пока не дойдёте до нетронутых лопатой слоёв. Здесь по инструкции придётся снять пласты грунта по всему периметру котлована, чтобы полностью выровнять его. После этого дно ямы трамбуют и засыпают песком до проектного уровня котлована. Если этого не сделать и смонтировать фундамент на мягком грунте, то сила давления дома на плиту просто сломает его со временем именно в месте рыхленой почвы.
  • Вокруг проектной площади основания укладывают дренажную систему в виде специальных перфорированных труб с их уклоном в сторону накопительного колодца или центральной ливневки.
  • Затем следует уложить слой щебня толщиной 20 см и тщательно утрамбовать его по принципу укладки песчаной подушки.
  • Теперь монтируем опалубку из качественных деревянных щитов. Их высота должна быть не менее 40 см. А внутренние стенки опалубки желательно зачистить. Опалубку скрепляют болтами, шурупами или саморезами. Снаружи деревянный каркас можно подпереть клиньями для большей устойчивости.

Преимущества и недостатки монолитного основания

Преимущества и недостатки монолитного основания

Монолитной плите можно придать любую форму, которая будет полностью повторять форму дома. И самое главное – это то, что такая конструкция основания здания обеспечивает полную герметичность, так как нет никаких конструктивных стыков, а сам бетон изготавливается с использованием водоотталкивающих присадок.

Кроме явных достоинств, в монолитной конструкции имеются и некоторые недостатки. К ним можно отнести большие затраты времени необходимые для её строительства. Для заливки самой плиты потребуется значительный объём бетона и привлечение спецтехники.

Плитный фундамент своими руками закладывается в такой последовательности:

  • Выполните разметку и выровняйте площадку (плавающее основание можно заливать, не углубляясь в грунт, особенно если он каменистый). Впрочем, иногда приходится зарываться в грунт, выкапывая котлован глубиной до 35 см. Что нужно делать вам – спросите у человека, который будет рассчитывать толщину плиты (заказ в фирме обойдется дороже);
  • Во время устройства плитного фундамента на «дно» будущего фундамента лучше уложить геотекстиль. Этот материал увеличит несущую способность грунта и послужит разделителем песчаной подушки и базовой почвы. Впрочем, в качестве гидроизоляции подойдет и эконом-вариант: обычный рубероид или полиэтиленовая пленка. Вот только выстилая что угодно, не забудьте сделать запас по сторонам. Да такой, чтобы его можно было бы завернуть по высоте застывшей плиты и еще на ее плоскость уложить как минимум по 15 см по на сторону. Если же хотите сделать всё надёжно и по правилам закажите геотекстиль в Екатеринбурге. Там Вам помогут профессионально подобрать материал с соответствующими техническими характеристиками, сопоставляя с условиями именно Вашего участка;
  • Выполняя плитный фундамент своими руками засыпьте песчаную подушку (можно использовать смесь песка со щебнем). Учитывая, что площадь достаточно велика, рекомендуем взять напрокат вибромашину, а не упахиваться от ручной трамбовки – силы вам еще пригодятся. Ведь каким бы Гераклом вы ни были, где уж вам тягаться с механической электротехникой… Да, кстати, трамбуйте подушку, как только ее слой достигнет 10 см;
  • Прямо по подушке проложите коммуникации (трубы с проводами или полые);
  • Залейте «подбетонку» — плиту толщиной 70-100 мм из бетона М 100 хорошей текучести. Такая «нижняя прослойка» обеспечит равномерную усадку основной плиты. Подбетонку заливайте лишь в том случае, если толщина плавающего фундамента будет больше 20 см;
  • После застывания подбетонку покройте еще одним слоем гидроизоляции. Впрочем, можете и тут сэкономить – промажьте ее составом, состоящим из 6 частей дизтоплива и 4-х – битума;
  • Устройство плитного фундамента потребует установки опалубки. Ее желательно делать не из чего попало (особенно когда высота плиты превышает 25 см). Опалубочные щиты наберите из досок, распущенных из качественного строевого леса. Не думайте, что в таком случае выбросите деньги на ветер – в частном домостроении доски везде пригодятся – от перекрытий, до постройки крыши;
  • И, конечно же, плитный фундамент своими руками просто не мыслим без арматуры. Она – вечная спутница бетонных работ. Фундаментную армировку выкладывайте в двухслойную клеть с ячейкой 20 х 20 мм, придерживаясь следующих рекомендаций:

Что такое монолитный фундамент

Монолитный фундамент здания представляет собой основание, при изготовлении которого используются арматура и бетонная смесь. Первый компонент необходим для равномерного распределения нагрузки, а второе составляющее является связующей основой. Такая конструкция подходит для любого типа грунта, но особенно практичен монолитный фундамент на пучинистой, просадочной почве.

Подготовленный плитный монолитный фундамент обеспечивает надежность здания

Основания монолитной конструкции практичны, отличаются надёжностью и представляют собой цельную конструкцию. Все характеристики готового монолитного фундамента зависят от качества используемых при изготовлении материалов, точности расчёта, особенностей здания.

Особенности фундамента монолитного типа

Монолитное основание может быть нескольких типов, но в каждом случае используется сочетание металлической арматуры и бетона. Преимущества и недостатки подобных сооружений определяются путём тщательного изучения схемы устройства, главных конструктивных деталей.

Схема устройства позволяет узнать особенности каждого вида монолитного основания

Железобетонная монолитная основа обладает рядом свойств, которые делают её оптимальной для грунта любого типа. Преимущества фундамента дополнены следующими качествами:

  • минимальное количество земляных работ, так как фундамент нужно углублять всего на 2/3 его толщины;
  • эксплуатационный ресурс плиты, обустроенной правильно, составляет около 150 лет;
  • высокая несущая способность, оптимальная для строительства двухэтажных жилых домов большой площади;
  • равномерная осадка монолитной конструкции на пучинистых грунтах.

Преимущества монолитной основы для здания разнообразны, но конструкция имеет и недостатки. Главный минус заключается в высокой стоимости строительства такого фундамента. Обусловлено это большим объёмом бетона, арматуры. Это характерно для монолитной основы в виде плиты. Иные варианты, например, ленточный, требуют меньшего количества бетона, но более точного расчёта.

Ленточный вариант не требует большого расхода материалов, но важен тщательный расчет

Проектирование цокольного этажа или подвального помещения для здания с монолитным фундаментом отличается сложностью. При этом плитный вариант позволяет создать цокольный этаж, в котором плита будет половым перекрытием. Поэтому, несмотря на высокую стоимость возведения, монолитный фундамент востребован, практичен, долговечен и выдерживает большие нагрузки.

Срок службы

Как известно из истории, эксплуатационный период такого типа фундаментного основания достаточно продолжительный, и примером тому являются пирамиды в Египте, возведенные в свое время на монолитных плитах. Иными словами, плитная основа объекта, соответствующая требованиям ГОСТа, по сроку службы превосходит большинство других вариантов.

К сожалению, универсальных оснований не существует, и на эксплуатационные сроки фундамента оказываю влияние определенные факторы. При строительстве обычного здания по почвенному составу, требующему устройства плитного фундамента, то для волнений причин не. Но если объект большой и сложный по конструкции, придется внимательно выполнять необходимые расчеты по предполагаемым нагрузкам.

Кстати, факт применения плитного фундамента на проблемном почвенном участке способен оказать сильное влияние на малейшие упущения в конструкции. При планировании следует учесть все особенности сезонных изменений почвы, чтобы основание прослужило длительный период.

Отмостка незаглубленного ленточного фундамента

Отмостка НЗЛФ защищает основание от осадков и пучения почвы зимой. Ширина отмостки зависит от размера карниза крыши и составляет на 20-30 см больше чем навес кровли. В среднем для частного дома ширина отмостки назначается в пределах 30-70 см. Широкая отмостка часто используется как тротуарная дорожка возле дома. Конструкция отмостки предусматривает определенный уклон — 3-8 сантиметров на 1-1,5 м.

Технология устройства отмостки для НЗЛФ следующая:

  1. По всей площади будущей отмостки вынимается грунт чуть ниже глубины заложения ленты фундамента — на 30 см.
  2. Монтируется опалубка, на дно которой засыпается смесь песка и щебня слоем 10 см, а затем трамбуется.
  3. Укладывается гидро- и теплоизоляция — геотекстиль или рубероид и жесткие плиты пеноплекса.
  4. Сверху теплоизоляции монтируется армирующая сетка.
  5. Производится бетонирование и финишная декоративная отделка.

В качестве финишной отделки может использоваться плитка, булыжник и пр. Независимо от того будет ли наносится отделка или ею будет являться бетонный слой, в отмостке необходимо сделать деформационные швы каждые 2 м. Швы представляют собой зазоры шириной 1-1,5 см, в которые закладываются пропитанные битумом шнуры. Деформационные швы защитят отмостку от растрескивания.

Если под незаглубленным фундаментом и отмосткой располагается дренаж, то вода от отмостки будет отводиться в магистральную дрену, а затем в специально отведенное место. При отсутствии дренажа в конце отмостки необходимо установить вотодоотводный лоток, который по сути будет являться частью ливневой и водосточной системы дома.

Расчет ленточного фундамента с плитой по грунту

Для возведения надежного ленточного основания с монолитной плитой требуется проведение сложных инженерных расчетов. Проводить их самостоятельно без надлежащих знаний и опыта не рекомендуется. Эти работы следует доверить профессиональным архитекторам. При проведении расчетов необходимо учесть ряд факторов:

  • Характеристики почвы на участке, для этого потребуется проведение анализов;
  • Размеры будущего строения по плану;
  • Анализ возможного крена строения в ходе его эксплуатации;
  • Просчет сдавливания фундамента;
  • Проведение расчетов по схеме деформирования.

Только с учетом всего этого может быть рассчитано заглубление ленточного основания, его ширина, сечение монолитной плиты.

Устройство и применение монолитной плиты

Принципиальная схема состоит из нескольких слоев. Устройство фундаментной плиты своими руками предполагает следующие этапы:

  1. Рытье котлована. Размер его должен быть на 1 м больше фундамента, согласно чертежу. Боковые стенки делаются с уклоном 10—20 градусов. Грунт тщательно уплотняется. Дно котлована должно быть твердым.
  2. При необходимости изготавливается пластовый дренаж – готовят поперечные траншеи, в которые укладывают геотекстиль, трубы. Все это снова закрывают геотекстилем.
  3. Изготавливается утрамбованная подушка из песка, ПГС, щебня. Проливается водой, тщательно трамбуется. Изготавливается послойно с поочередным уплотнением или одним пластом из песчано-галечной смеси. Служит для демпфирования нагрузок от почвы. Трубы укладываются позже — под них оставляют специальные траншеи.
  4. Геотекстиль. Предотвращает размывание, заиливание песчаного слоя, армирует его. Дорнит располагают несколькими способами. Основной — между дном траншеи и песчаной подсыпкой. Иногда слои уплотнения разделяют для исключения смешивания. Также песчаный слой отделяют от бетонной подготовки.
  5. Опалубка располагается строго вертикально из 40 мм доски или фанеры. Для предотвращения распирания снаружи сооружаются упоры.
  6. Слой бетонной подготовки. Для экономии им пренебрегают, однако он полезен для выравнивания основания, правильного расположения гидроизоляции, утепляющих материалов. Изготавливается из недорогого цемента М100 со щебнем. Толщина слоя — до 100 мм.
  7. Гидроизолирующий слой. Отделяет влажные грунтовые подсыпки от бетонного основания пола. Лучшими считаются материалы на полимер-битумной основе. Оптимальная схема укладки предполагает 2 слоя прокладки. Допускается использование рубероида.
  8. Монолитная плита. Толщина определяется расчетами. Требуется бетон прочностью от М300 и подвижностью П3. Менее подвижный будет образовывать пустоты. В жидком тяжелые фракции осядут на дно. Для уплотнения используются глубинные вибраторы. Булава вибратора должна быть меньше размера ячейки армирования. Заливать желательно разово. Если это невозможно, горизонтальными слоями в течение смены. Вертикальное разделение слоем делать нельзя — бетон потрескается.
  9. Армирующий пояс. В классическом исполнении представляет из себя объемную арматурную решетку, связанную хомутами или проволокой. Со всех сторон расстояние до арматуры должно составлять не менее 50 мм для предотвращения коррозии. Устанавливается поверх бетонной подготовки.

Самое простое – залить однородную монолитную плиту одинаковой толщины по всей площади основания. Существуют более сложные решения монолитных плитных фундаментов для дома.

Равномерность нагрузки на основание делает плиту незаменимой на почве со слабой несущей способностью. Невысокая сложность изготовления способствует самостоятельной заливке.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Гимназия ремонта
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
