Как встроить посудомоечную машину в готовую кухню: варианты встройки + порядок работ

Самостоятельная установка: разные типы монтажа

Как установить накладную раковину

Стандартную накладную кухонную раковину, обычно, изготавливают из нержавеющей стали. В начале её монтирования сначала нужно подключить смеситель, так как такая конструкция монтируется уже со смесителем. При покупке, в комплекте с раковиной предоставляется набор крепежей. Их нужно приложить к тумбе с внутренней стороны и сделать пометки. После чего прикрутить короткие саморезы так, чтобы они выступали с другой стороны, и обработать торцы герметиком.

Проведя такие подготовительные работы нужно наложить мойку уже на вкрученные саморезы и закрутить их до полного прилегания. Излишки выступившего герметика лучше не трогать до полного его высыхания, а подождать пока он подсохнет, чтобы легко убрать с помощью ножа. Потом можно подключить раковину к водопроводу и канализации.

Накладные раковины могут быть самой разной формы и размера, а также иметь несколько чаш с разной глубиной, что позволяет подобрать мойку к любому дизайну интерьера

Как установить врезную мойку в столешницу

Главный принцип установки врезной мойки – это то, что нужно предварительно вырезать отверстие в столешнице. Установка врезной конструкции в столешницу – этапы:

1. Разметка, в зависимости от формы мойки.
2. Вырезание отверстия в столешнице.
3. Обработка стыков герметиком.
4. Крепление мойки с помощью клея или струбцин.
5. Подключение коммуникаций.

Подробнее эти процессы описаны выше. Обычно в комплекте предоставляется всё необходимое для крепежа.

Монтирование врезной конструкции требует наличия особых навыков и особенно аккуратной работы, потому в некоторых случаях лучше обратится к специалисту для её установки

Как установить мойку под столешницу

Процесс установки кухонной раковины ниже уровня столешницы – довольно трудоёмкий. Он предусматривает наличие ручного фрезерного станка со специальными насадками, так как таким образом обычно монтируют мойки из натурального или искусственного камня.

Принцип монтажа раковины под столешницу такой же, как и для других моделей врезных моек, но особое внимание обратить на стыки, тщательно их обработав. Единственная сложность при установке этого изделия – сверление отверстий под крепежный элемент, но с этим легко справиться, купив специальные свёрла

Единственная сложность при установке этого изделия – сверление отверстий под крепежный элемент, но с этим легко справиться, купив специальные свёрла

Как установить мойку в один уровень со столешницей

Установка мойки в столешницу на одном уровне, подразумевает собой монтирование их таким образом, чтобы они находились в одной плоскости без швов и стыков.

При данном способе монтажа мойка устанавливается сверху в специальный паз-углубление, вырезанное в столешнице. Крепится она с помощью крепежных элементов, предварительно хорошо обработав скрепляемые места герметиком.

Для такого монтажа раковин подойдут только модели, имеющие плоские ровные края, обычно информация о способах монтажа указывается на маркировке изделия

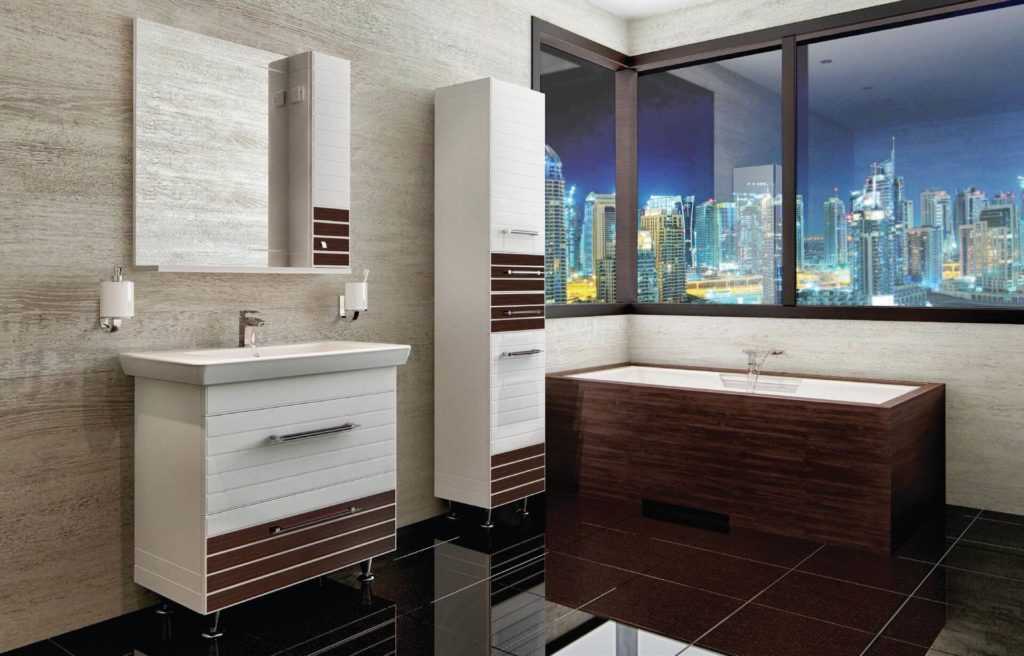

Как устроена тумба под раковину в ванную – особенности

Тумба под раковину в ванну является специальным видом мебели, выполняющим разные функции. Она состоит из нескольких конструкционных элементов:

• столешница;
• рама;
• боковины;
• полки;
• фасад.

<
>

Задняя панель отсутствует, что позволяет облегчить доступ к трубам. Для придания всей конструкции жесткости в нижней части предусмотрены металлические уголки, а в верхней специальная планка.

К материалам, применяющимся в производстве, предъявляются особые требования. Это связано с высокой влажностью и частыми изменениями температурного режима.

• Стойкость к воздействию пара и воды.
• Механическая прочность.
• Невосприимчивость к плесневым грибкам и коррозии.
• Отсутствие деформационных изменений в процессе эксплуатации.

Для изготовления используют: ламинированную ДСП, МДФ, пластик, стекло, дерево, металл.

Самыми низкими показателями обладают изделия из ДСП. Даже присутствие гидрофобных пропиток не дает 100% защиты от влаги.

Древесина, обработанная влагостойким составом более надежна, но стоит гораздо дороже. Такая мебель подойдет для помещений большой площади, с хорошей системой вентиляции. В противном случае не исключена деформация и разрушение материала.

<
>

Дешевле обойдется изделие, выполненное из МДФ, по внешнему виду напоминающее дерево. Оно обладает защитным влагостойким покрытием, не боится перепадов температуры и является стойким к механическому воздействию. Эти характеристики гарантируют длительный срок эксплуатации.

Нержавеющее покрытие защитит металлические поверхности, однако стоит учитывать общий стиль оформления комнаты, чтобы такая тумба с раковиной для ванной не выглядела инородным предметом.

Пластик высокого качества отличается стойкостью и долговечностью. Существует большое многообразие расцветок и фактур, к тому же он не требует сложного ухода и специальных средств.

Закаленное стекло, дополненное фурнитурой с хромированным или никелированным покрытием, стойко переносит особые условия ванной комнаты. Такие изделия могут быть матированными или окрашенными в разные цвета, что поможет расставить яркие акценты. К минусам относится высокая цена и необходимость в постоянном уходе, так как капли воды оставляют некрасивые следы на поверхности.

<
>

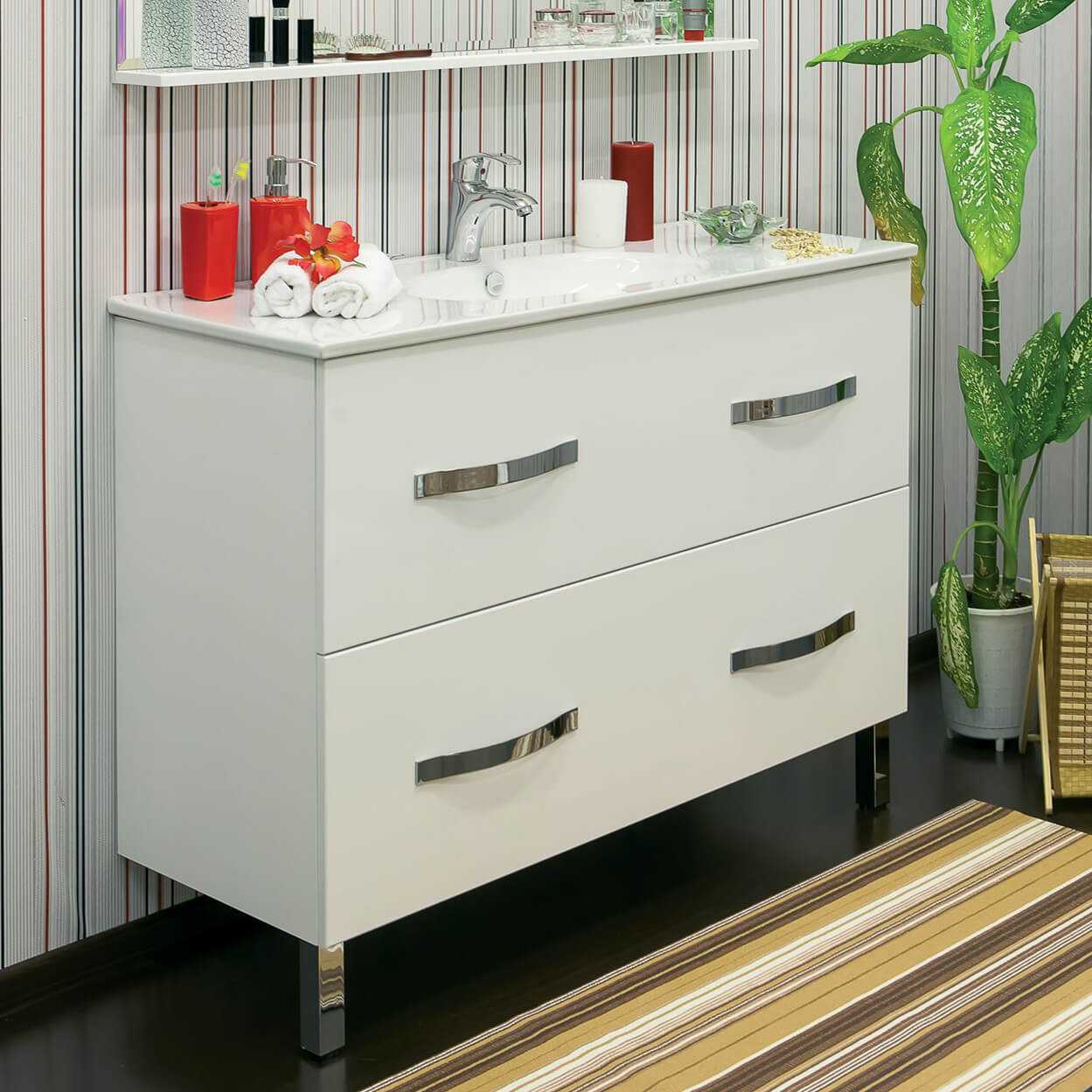

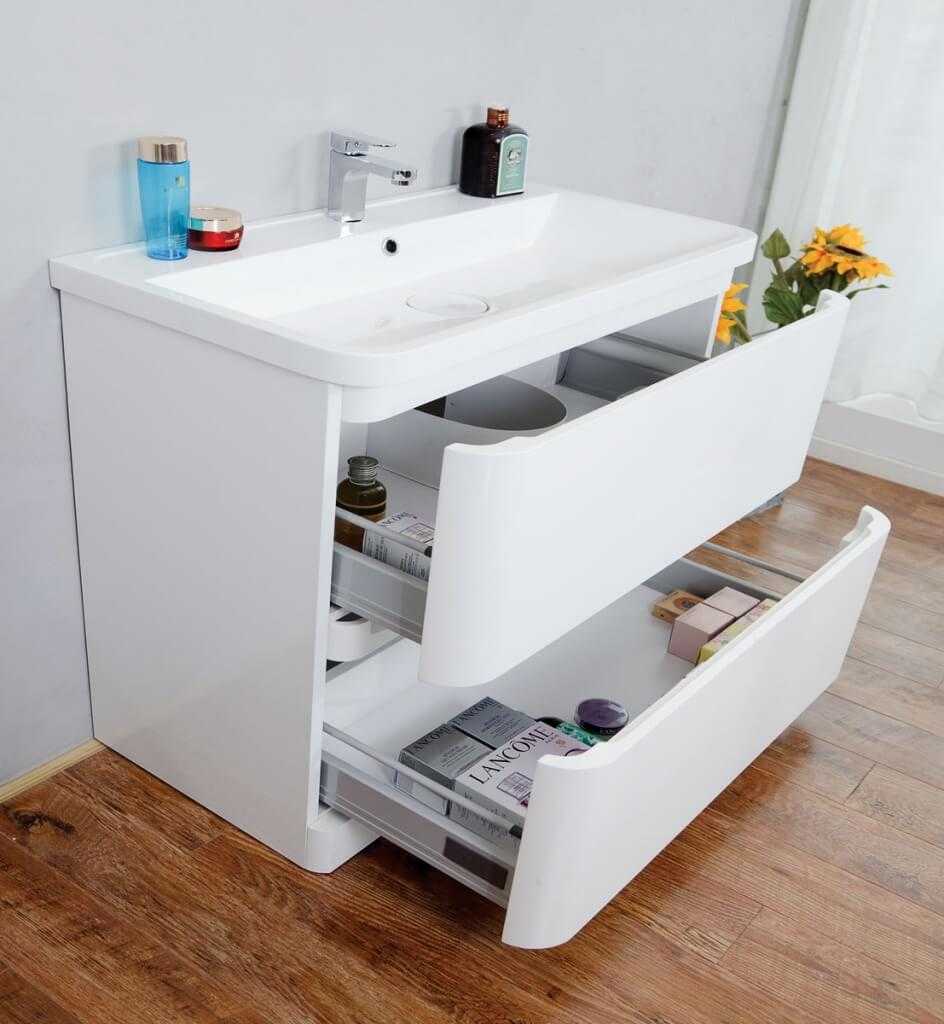

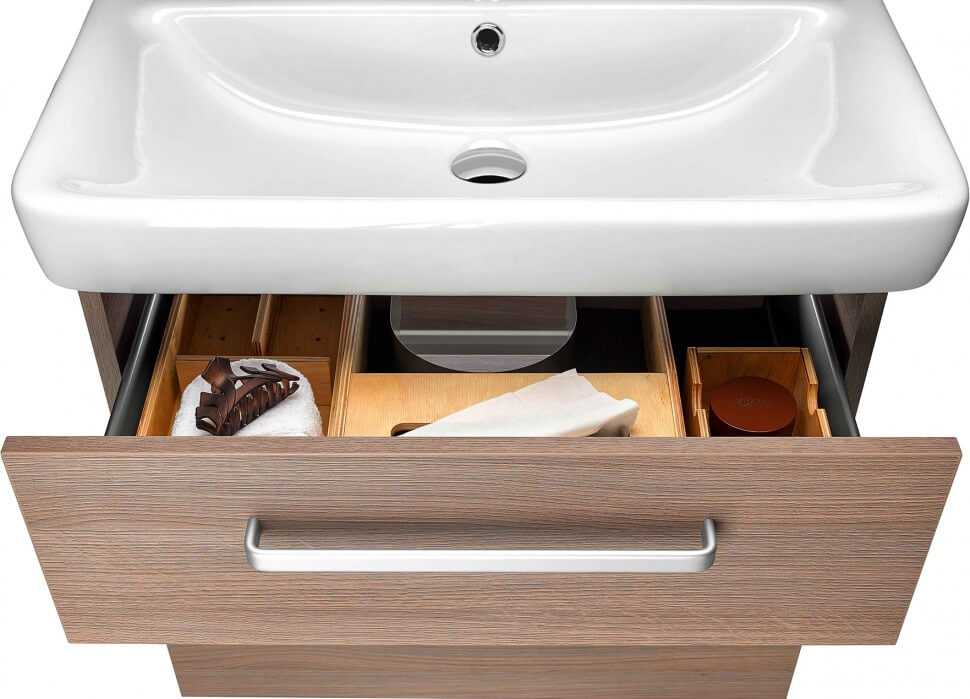

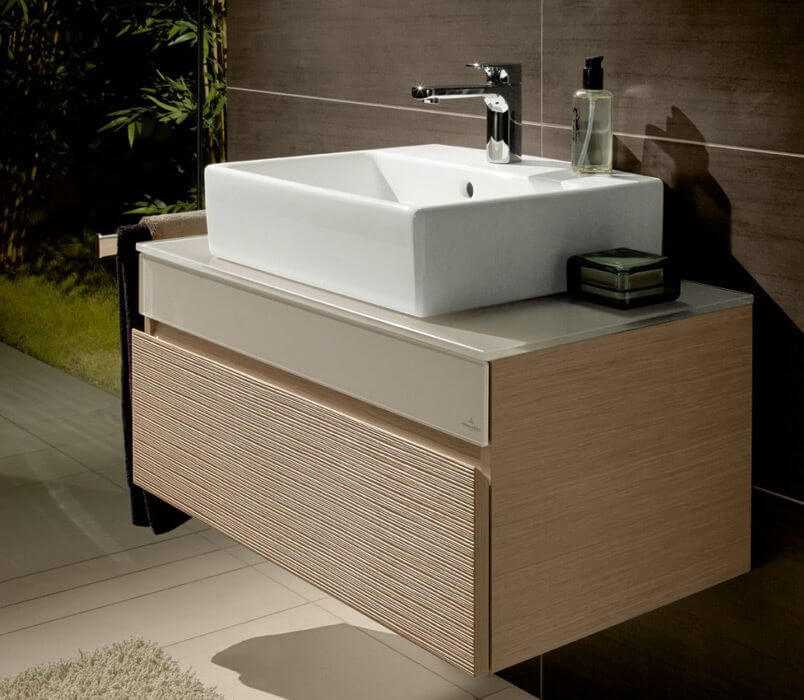

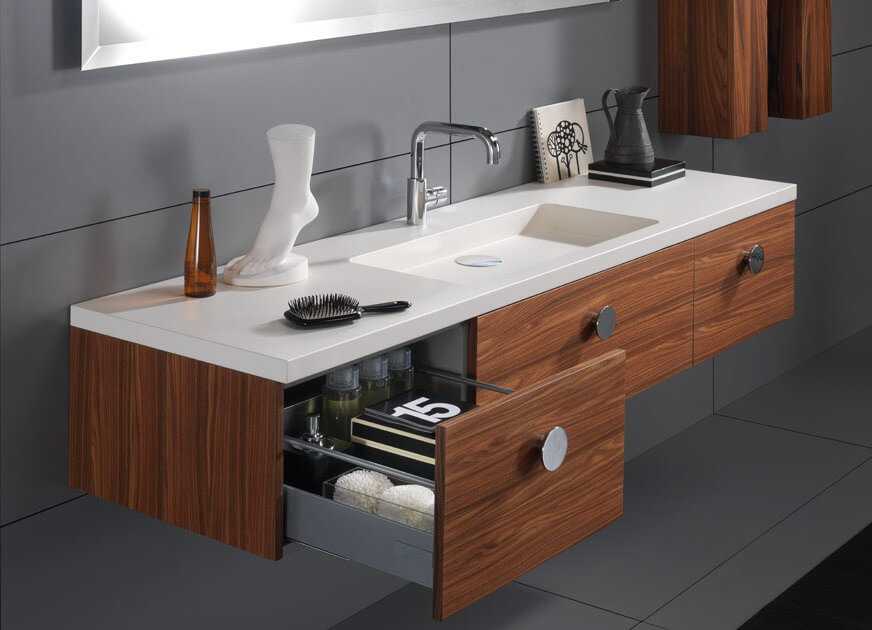

Тумбочки бывают разной формы. Ее выбор зависит от ряда факторов:

• размеров помещения;
• места расположения;
• индивидуальных особенностей комнаты.

Самый простой вариант — в виде прямоугольника или квадрата.

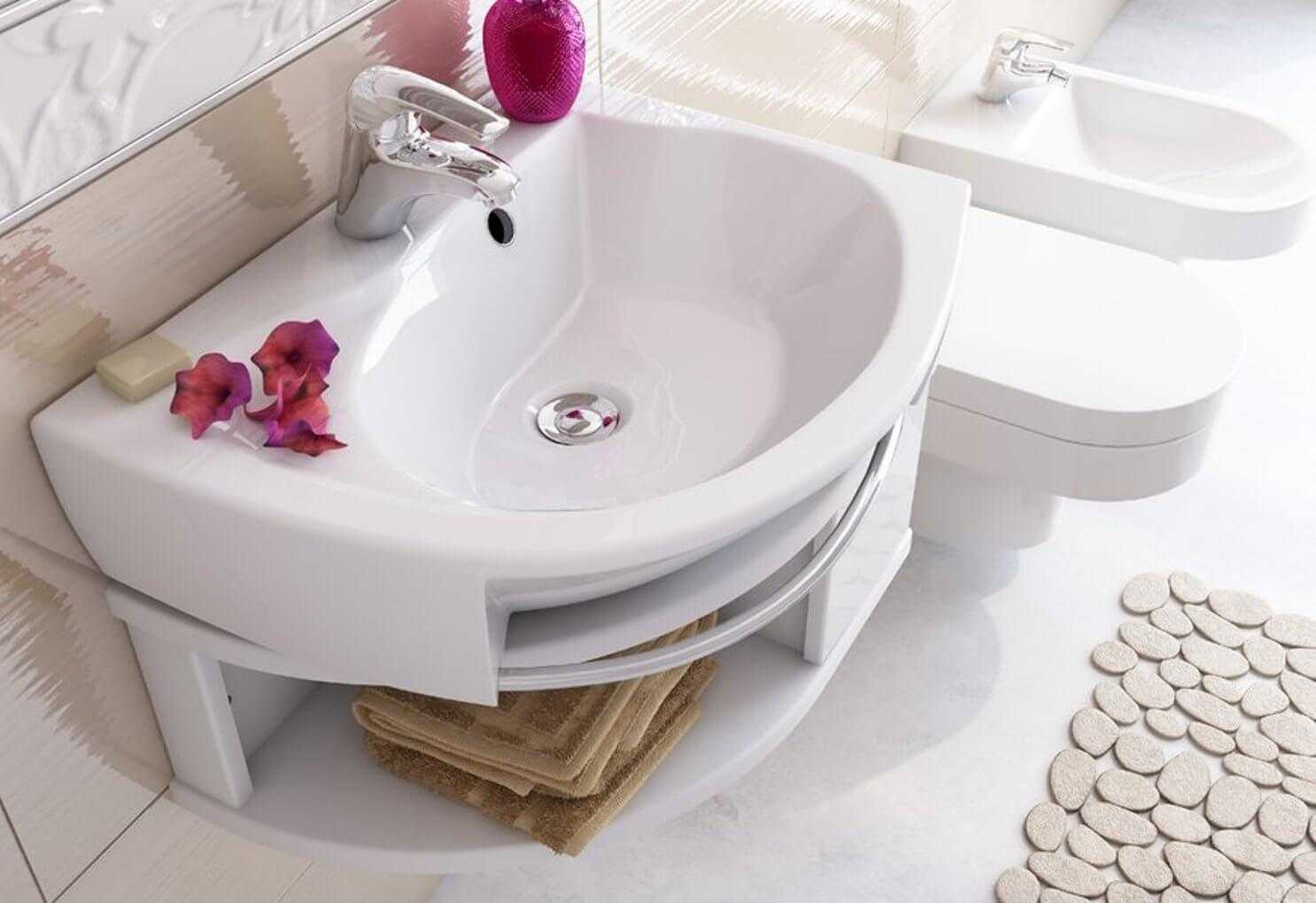

Для помещения малой площади подойдет треугольная конструкция, устанавливаемая в углу. Такой подход позволяет сэкономить пространство и обеспечить хорошую вместительность.

Интересно выглядят модели с шестью или восемью гранями, которые равномерно обрамляют чашу.

Если изделие изготавливается под заказ, то его геометрия может иметь скругленные и ассиметричные формы. Это снижает риск травматизма, вносит в интерьер мягкость.

В большинстве случаев ванная комната не отличается большой площадью. Этот фактор стоит учитывать при выборе тумбы под раковину. Чаще всего встречаются модели шириной 50—55 см и высотой 80—90 см. Если размер помещения позволяет, то допускается увеличение ширины. Чтобы обеспечить удобное использование для младших членов семьи придется позаботиться о специальной подставке в виде лесенки. Окончательно определиться с габаритами поможет проведение замеров по месту установки.

Элементы конструкции

Определившись с типом тумбы и ее конструктивными особенностями переходим к следующему этапу – созданию эскиза с деталировкой всех элементов. Подстолье под мойку состоит из:

• каркаса,
• боковых стенок,
• дверцы,
• внутреннего наполнения,
• фурнитуры.

Каркас можно сделать из деревянного бруса с сечением сторон 40х40 мм. Справедливости ради стоит отметить, что сделать тумбочку под раковину на кухню своими руками можно и без несущего деревянного каркаса, соединив все элементы между собой при помощи еврошурупов (конфирматов).

Далее рассмотрим бескаркасную схему, как наиболее простую для самостоятельной реализации.

• Боковые стенки – 2 шт. Стандартный размер: 820х450 мм
• Распорки – 4 шт. Размер: 468х100 мм
• Дверца – 1 шт. Размер: 620х500 мм
• Внутренние полки – 2 шт. Размер: 468х450 мм

Следует начертить эскиз и приступить к следующему этапу самостоятельного создания подстолья под раковину – выбору материала.

Материалы и инструменты

При выборе материала следует учитывать, что тумба под раковину будет подвергаться регулярному воздействию влаги. От того, насколько грамотно вы подойдете к выбору, зависит долговечность внешнего вида всей конструкции. Для подстолья можно использовать следующие материалы:

Недостатки: ЛДСП боится влаги. При попадании воды на незащищенные участки материал вздувается и теряет свои прочностные характеристики.

МДФ – плиты из спрессованных древесных волокон. Достоинства: влагостойкость, простота в обработке, сравнительно низкая стоимость. Недостаток: низкая декоративность.

• Натуральная древесина. Достоинства и недостатки можно перечислить четырьмя словами: красиво, добротно, дорого, массивно. В связи с этим деревянные подстолья менее всего распространены среди наших соотечественников в качестве каркаса под мойку.
• Пластик. Прекрасный материал, обладающий рядом выдающихся достоинств: водостойкость, прочность, декоративность, практичность. Однако, большинство пластиков плохо переносят контакт с агрессивными моющими средствами.
• Стекло. Стеклянная тумбочка под керамическую раковину своими руками делается достаточно сложно, особенно в домашних условиях. Для работы понадобятся навыки резки и обработки толстого стекла, специальный инструмент и крепеж для сверления материала. В некоторых случаях необходимо использовать плавиковую кислоту для склеивания стеклянных поверхностей.

Альтернативный вариант – комбинирование материалов: корпус из МДФ или ЛДСП, дверца и столешница – матированное стекло. Такая тумба станет украшением помещения и предметом вашей гордости. Несмотря на массу недостатков, большинство домашних мастеров используют ЛДСП в качестве основного материала для самостоятельной сборки подстолья под мойку.

Для раскроя плит ЛДСП потребуется:

Ручная (высокооборотная) дисковая пила. Для чистого реза необходимо предусмотреть наличие диска с победитовыми напайками.

Электролобзик для данных работ не годится, так как им практически невозможно сделать ровный пропил без скалывания поверхности ламинированного покрытия.

• Дрель с набором сверл по дереву. Для стяжки каркаса конфирматами необходимо запастись специальным сверлом нужного диаметра.
• Кроме этого, вам потребуется: рулетка, карандаш, столярный уголок, непосредственно конфирматы, ПВХ кромка (толщиной 1 мм) и утюг для оклейки торцов заготовок, мебельные навесы и фурнитура.

Правила установки: все нюансы монтажа

Итак, приобретена удобная сантехника, полностью отвечающая запросам владельцев в плане практичности и внешнего вида. Кстати, сегодня на кухне популярны мойки из нержавеющей стали. Прежде всего, они имеют приемлемую стоимость, малый вес и долговечность использования.

Универсальный цвет металлик можно сочетать с разнообразными цветовыми решениями в помещении.

Установка достаточно проста, всего два шага:

1. Сборка тумбы под мойку;
2. Установка мойки из нержавейки на тумбу.

Раковина – незаменимый атрибут кухни. Его можно легко установить своими руками; для этого не нужно обладать специальными знаниями и навыками.

Описание процесса врезки мойки своими руками

Нюансы конструкции тумбы под мойку

Первое с чего начинается установка кухонной мойки – это разметка. Промерьте внутреннее пространство корпуса мойки, оно должно быть достаточным для установки мойки и удобства её монтажа. Для этого корпус тумбы под мойку должен быть по ширине не менее 600 мм, а глубина 520 мм по боковине корпуса.

Ещё один нюанс по конструкции – это расположение царг или рёбер жесткости. Передняя царга должна расположиться вертикально, чтобы не пришлось её резать вместе со столешницей при монтаже. Высота передней царги 80 мм, это не создать проблем для монтажа ответной планки петли.

Заднюю царгу опустить ниже, чтобы она не мешала подводу коммуникаций. Можно обойтись и без этой царги, но жёсткость корпуса для мойки естественно снизится.

Фиксацию столешницы к корпусу тумбы для мойки будем производить с помощью монтажных уголков, которые следует заранее закрепить на боковых стенках корпуса для мойки и на передней царге.

Рис. 1. Замер корпуса мойки, монтажные уголки установлены

Разметка выреза мод мойку

Можно карандашом провести на столешнице границу корпуса мойки сбоку и спереди, чтобы мойка не “залезла” за эти границы.

Бортик мойки составляет примерно 10 мм, запомните этот размер при разметке выреза под мойку. Не забываем сразу наклеить уплотнитель на этот бортик, который на клейкой основе и обычно идёт в комплекте с мойкой.

Рис. 2. Замеряем размер бортика мойки, уплотнитель уже наклеен

Переворачиваем мойку вниз, кладём на столешницу и обводим её границы, следим за отмеченными ранее боковыми и передними границами.

Отступаем на 10 мм внутрь от внешней границы и размечаем контур, который мы будем вырезать лобзиком. Откуда взялись эти 10 мм, помните тот размер бортика, который мы замерили ранее?

Рис. 3. Обводим наружный контур мойки

Рис. 4. Отступаем 10 мм и отмечаем внутренний контур, который и будем резать

Рис. 5. Вырезаем отверстие под мойку. Хорошо, конечно, когда есть хороший лобзик и край выреза не будет сильно заваливаться в бок

Обрабатываем край выреза санитарным силиконом

Край выреза обязательно обрабатываем санитарным силиконом, силикон тщательно втираем кусочком ХДФ или картона. Если не обработать край выреза, то в случае попадания влаги под мойку возможно разбухание столешницы и лет так через пять она может сгнить.

Рис. 6. Санитарный силикон

Рис. 7. Силикон нанесён на край выреза

Рис. 8. Столешница с вырезом до монтажа мойки

Крепление мойки к столешнице

Для крепления мойки к столешнице в комплекте с ней идут специальные клипсы. Одной частью крепления вставляются в соответствующие выступы с пазами на корпусе мойки, второй частью с зазубринами цепляется за край столешницы при фиксации креплений винтами.

Рис. 9. Крепления и инструкция для монтажа

Рис. 10. Крепление или клипса для монтажа мойки

Рис. 11. Крепление установлено в выступы мойки изнутри

Рис. 12. Мойка с помощью клипс прикреплена к столешнице, вид снизу

А что же далее? А далее мы крепим кран со шлангами к мойке и производим монтаж мойки к столешнице с помощью креплений, постепенно фиксируя винт на клипсах. Делаем это поэтапно на всех креплениях, не заворачивая винты сразу до конца.

Дополнительно наносим силикон по кругу в места сопряжения мойки и столешницы сверху, чтобы вода не имела шансов проникнуть под мойку, одного уплотнителя недостаточно.

Не забываем обработать силиконом торцы выреза на боковой стенке корпуса тумбы для мойки после того, как мы сделали вырез под трубы канализации и труб для подвода холодной и горячей воды.

Мойку установили, но вот беда, труб и сопряжений для отвода воды оказалось недостаточно и пришлось топать в строительный магазин, чтобы докупить необходимые составляющие.

Рис. 13. Труб и сопряжений из комплекта к мойке для отвода воды оказалось недостаточно. Если всё собрать, то смотрите на фото, где трубы канализации, а где наш выход от мойки. А то, что длины водопроводных шлангов, которые идут в комплекте с краном, всегда не хватает, Вы и так знаете, поэтому мы купили их сразу

Рис. 14. Гофрированная труба, с помощью которой доделали отвод воды от мойки

Советы по выбору

Есть несколько нюансов, на которые стоит обратить особое внимание при выборе шкафа с мойкой на кухню:

1. Соответствие дизайна мебели стилистическому оформлению комнаты. Если кухня выполнена в стиле барокко, то и шкаф должен иметь соответствующие элементы декора, быть изготовленным из массива дерева. Лучше, чтобы этот элемент мебели не выбивался из общего ансамбля интерьера.
2. Фурнитура. Ручки, петли, механизмы, шарниры – все это должно быть качественным, изготовленным из нержавеющих материалов, так как есть риск попадания влаги на детали.
3. Целостность конструкции. На поверхности не должно быть сколов и повреждений, дефекты говорят о том, что тумба не прослужит долго.

Шкафы для встраиваемой техники позволяют совмещать пространство под устройства с полезной площадью под организацию хранения. В таких конструкциях в верхней части можно сделать выдвижной п-образный ящик для столовых приборов.

Дизайн мебелиФурнитураЦелостность конструкции

Соединение слива с канализацией

Если установка посудомоечной машины выполняется рядом с мойкой, следует обратить внимание на сифон, который выводит жидкость из мойки в канализацию. Если в нем нет свободных отводов, необходимо приобрести в магазине сантехники сифон с одним дополнительным отводом или двумя (если нужно также подключить стиральную машину)

Сифон с двумя отводами для стиральной и посудомоечной машин

Отводы снабжены штуцерами конической формы, имеющими форму перевернутой буквы V (см. фото). Такая форма не случайна. Изгиб, направленный вверх, препятствует распространению запахов из канализации, а также исключает обратный ток жидкости из канализации в ПММ.

Подключение ПММ к канализации через тройник

Существует также вариант прямого подсоединения к трубе через тройник с косым отводом (см. фото). Для организации верхнего изгиба дренажного шланга используется специальное приспособление, которое можно крепить к стене. Чтобы неприятные запахи не проникали в помещение, в месте соединения тройника и сливного шланга следует установить уплотнительную муфту, изготовленную из резины.

В заключение следует проверить герметичность всех соединений, подключить посудомоечную машину к электросети и выполнить первое включение. Его следует проводить без посуды. Для промывки бункера нужно использовать специальные таблетки для очистки или чистящее и дезинфицирующее средство для ПММ. Только после первого включения посудомойку можно устанавливать в мебельную нишу.

Как видите, подключение к коммуникациям можно выполнить самостоятельно. Надеемся, что наша статья поможет вам выполнить данную работу.

Подготовка зоны

В первую очередь вам нужно расчистить место для установки шкафа. В идеале его следует размещать в том месте, где расположены трубы подачи и отвода воды. В противном случае вам нужно будет заранее протянуть их до выбранной точки.

Так как в дальнейшем шкаф будет накрываться столешницей, для того чтобы предотвратить перепады высоты нужно выровнять полы. Это следует продумать еще на этапе проведения отделочных работ. В качестве альтернативы можно использовать подложку под шкаф.

Для удобства работы можно выполнить разметку и определить положение основных деталей конструкции. Для предотвращения распространения сырости и развития грибка проверьте качество соединения коммуникаций и проведите антисептическую обработку.

Назначение

Мойка с тумбой для кухни обеспечивает не только удобство использования мойки по назначению, но и гарантирует создание привлекательного и целостного интерьера. Обычные конструкции, не оснащенные тумбами, считаются не слишком красивыми, поэтому их сложно вписать в интерьер кухни.

Кухонная мойка с тумбой обладает многими плюсами:

• стенки тумбочки выступают в качестве поддержки для умывальников, так как под действием существенного напора воды на раковину воздействуют значительные нагрузки, поэтому конструкция должна справляться с ними;
• подстолье дает возможность скрыть некрасивые трубы канализации и отопления, а также разные шланги, предназначенные для посудомоечной или стиральной машины на кухне, поэтому в интерьере будут отсутствовать эти предметы;
• некоторые конструкции оснащаются разными полками и даже задней стенкой, что не только повышает комфортность ее применения и функциональность, но и гарантируется защита стен помещения от воздействия влаги;
• сами владельцы помещения имеют возможность прикрепить к конструкции полки, на которых будут храниться разные бытовые предметы.

Наиболее часто тумба кухонная, сверху которой монтируется раковина, применяется с целью установки мусорного ведра, которое не видно за счет наличия декоративных дверок. Данное изделие может входить в комплект гарнитура или приобретаться отдельно, однако в любом случае оно должно прекрасно соответствовать остальным предметам интерьера на кухне.

Типы

В зависимости от назначения содержимого, используемого в тех или иных целях, к нему по решению владельца, руководства учреждения, предприятия может быть разрешен доступ как узкому кругу доверенных, обученных обращению с ним, лиц, так и всем работникам, дежурному персоналу, сотрудникам охраны в случаях различных ЧП.

Вольное определение: Пожарный шкаф – это один из видов специального инвентаря, используемого для размещения, хранения под постоянным надзором технических средств, оборудования, применяемых/необходимых на случай возникновения пожара.

Часто ищут запрос шкаф противопожарного водопровода на объекте и в здании, уточним, что в пожарной терминологии нет больше других шкафов, как Пожарный шкафы описанные ниже.

ГОСТ Р 51844-2009 на предприятии прежде всего регламентируют виды таких модификаций:

Виды пожарных шкафов

• ШП-К – предназначен для хранения комплекта ПК – запорного клапана диметром 50 или 65 мм; напорного рукава – 51 или 66 мм, с соединительными головками; ручного ствола для подачи воды к первичному очагу пожара. Могут комплектоваться откидной кассетой – несложным устройством для хранения рукава, удобства его применения.
• ШП-О – для переносных огнетушителей. Такие изделия также подразделяют из-за вида и количества устанавливаемых в них средств пожаротушения.
• ШП-К-О – для совместного хранения комплекта ПК и переносных огнетушителей.
• ШПМИ, что «переводится» как многофункциональный интегрированный. Это ШП-К-О, в котором также могут храниться самоспасатели – устройства защиты зрения и дыхания, безопасного спуска с высоты, огнестойкие плащи/накидки; а также медицинская аптечка, укомплектованная для оказания помощи людям, пострадавшим в результате пожара; ручной инструмент, необходимый для проведения спасательных операций в здании.

Если все ПШ похожи на металлические ящики с открывающейся одной или двумя дверцами, то ШПМИ может иметь гораздо более сложную конструкцию, состоящую из нескольких модулей, в каждом из которых находится оборудование, инструмент, другие аварийно-спасательные средства того или иного назначения.

Они могут компоноваться как в одном общем корпусе, так и устанавливаться/монтироваться в различных точках в зависимости от места размещения в защищаемом помещении, общей ситуации на объекте.

Кстати, стандартный ПШ в котором находился комплект пожарного крана десятилетиями в просторечии, а также официально во всех нормах и правилах пожарной безопасности называли ящиком. Лишь последнее время оно было заменено на более благозвучное наименование.

Правда, это до сих пор не ведомо многим «акулам пера» различного калибра, а также торговцам инвентарем предназначенным против пожара, продолжающим упорно по-прежнему именовать так эти изделия. Хотя единственная товарная позиция в их ассортименте, похожая по названию – это ящик пожарный для песка.

Важно: все средства, инструмент, аварийно-спасательное оборудование, находящееся внутри, должно иметь параметры, соответствующие нормам, правилам ПБ для данного вида помещений, а также сертификаты производителей. Переносные огнетушители должны быть заряжены/перезаряжены, технически исправны

Обустраиваем тумбочку

Любой тип подстолья под мойку позволяет сэкономить пространство на кухне

При этом важно соблюдать принцип эргономичности и организации пространства внутри такой конструкции

Удобное и современное место для хранения мелочей и крупных предметов — выдвижные отсеки под тумбой. Основной положительный момент заключается в использовании подвижных элементов — отсутствие необходимости залезать в ящик с головой в поисках какой-либо вещи. Главное при их размещении — ориентироваться на расположение строительных и коммуникационных систем.

Для большей экономии пространства внутри изделия, воспользуйтесь такими хитростями:

• прикрепите открытые полочки под мойкой, таким образом легко разместить изящные декоративные тарелочки и другие дизайнерские атрибуты;
• применяйте глухие фасады, поскольку благодаря сплошным конструкциям отсутствует зрительное захламление, также немаловажный плюс — устойчивость к повреждениям, легко мыть.

Еще одним современным решением станет использование комбинированной тумбы, где гармонично расположены  открытые и закрытые ящики, откидной контейнер, всевозможные секций для хранения. Эти девайсы помогут замаскировать различные  предметы, расположенные внутри кухонного шкафа.
