Столбчатый фундамент из кирпича: технология и этапы работ

В каких случаях целесообразна установка столбчатого фундамента

Облегченные строения, для которых достаточно столбчатого фундамента, могут иметь самое различное назначение. Это могут быть модульные каркасные, бревенчатые дома, дома из бруса и СИП панелей, сараи, деревянные бани, беседки и веранды. Он подойдет под постройки, объемный вес которых может доходить до 1000 кг/м³. Его очевидные преимущества при строительстве легких конструкций:

• простота монтажа и его скорость (всего 1-2 недели);
• возможность установки практически на любом грунте;
• отсутствие необходимости изменения ландшафта;
• не требуется проведение масштабных гидроизоляционных работ;
• прочность и долгий срок службы, который, при соблюдении в ходе работ всех норм и правил, вполне может превысить и столетнюю отметку.

Если в приоритете его долговечность, то, конечно, лучше воспользоваться услугами специалистов, которые проведут его профессиональный монтаж. Но если поглубже изучить технологию установки столбчатого фундамента и не бояться работы, то прочное основание под любую постройку можно создать и своими руками.

Ограничения, которые имеет столбчатый фундамент, очевидны: его нельзя устанавливать под тяжёлые строительные конструкции, а также с ним не получится устроить под строением подвал.

Этапы работ по строительству фундамента

Столбчатый фундамент достаточно прост в исполнении. Имея базовые строительные навыки его можно построить самостоятельно. О том, как это сделать своими руками, читайте здесь.

Расчет

Расчет количества столбов осуществляется по формуле — S = 1.4 x P/Ro. Здесь:

• S – суммарная площадь сечения всех столбов в конструкции;
• P – общая масса здания;
• Ro – расчетное сопротивление грунта (показатель из таблицы 1-5 на стр.6 СНиП 2.02.01-83); 1.4 – коэффициент запаса прочности.

Все о расчетах для столбчатого фундамента расскажет эта публикация.

Разметка

При помощи строительной нити и колышков нужно отметить контур здания на пятне застройки. Второй нитью отмечается внутренний контур ростверка. Разметка должна полностью соответствовать проекту. Подробнее — в этой статье.

Обустройство песчаной подушки

Чем выше опора фундамента и чем меньше ее площадь в подошве, тем больше роль подушки, на которую она опирается. При строительстве столбчатой конструкции подушку обустраивают с особой тщательностью.

Сначала нужно дно ямы, подготовленной для установки опоры, хорошо утрамбовать. Потом засыпать песком или песком со щебнем.

Опалубка

Монолитные заливные колонны сооружаются с применением опалубки. Она нужна для формирования стенок опоры и придания ей прочности. Опалубка может быть съемной или несъемной. Первый вариант отличается тем, что после застывания бетона опалубка будет демонтирована.

Материалом для опалубки может послужить:

• доска;
• фанера;
• ДСП;
• стальные листы.

Об опалубке для СФ читайте тут.

Армирование

Монолитные бетонные столбы-опоры усиливаются армированием. Армирование необходимо для придания бетону сопротивляемости растягивающим и изгибающим нагрузкам.

Для укрепления каждого столба нужно несколько прутков арматуры 10-12 мм, которые устанавливаются вертикально на всю высоту опоры. Они связываются поперечными элементами из арматуры 6 мм.

Подробности — в этом материале.

Обвязка

Верхушки столбов связываются между собой обвязкой ростверком. Обвязку выполняют различными материалами:

• железобетоном;
• строительными блоками, уложенными на каркас;
• швеллером;
• деревянными брусьями;
• двутавровыми балками.

Об обвязке СФ можно узнать тут.

Утепление

Если здание построено с высоким ростверком, между уровнем почвы и дном постройки образуется пустота, которая становится причиной выхолаживания помещений через пол. Кроме того, повышенная влажность может быстро разрушить материал стен и чернового пола.

Чтобы этого избежать, нужно фундамент утеплить. Для этого цоколь закрывается листами пенопласта или пенополистирола. Подробнее читайте здесь.

Чем закрыть?

На последнем этапе столбчатую конструкцию вместе с утеплителем закрывают фальш-цоколем (зибиркой). С этой целью применяется любой облицовочный материал, предназначенный для отделки цоколей.

О том, как и чем закрыть столбчатый фундамент, расскажет эта статья.

Столбчатый фундамент из бетонных блоков своими руками пошаговая инструкция. Нюансы устойчивости

По сравнению с монолитом, показатели устойчивости у сборного блочного фундамента более низкие. Эти вопросы решаются просто.

Проблема устойчивости решается ростверком. Он соединяет столбы в одну систему: оголовок обматывается уголками 4х4 см, сваренными друг с другу, система крепко фиксируется к швеллеру, брусу, двутавру или вмуровывается в монолит.

Площадь опоры

Маленькая площадь опоры столбов меньше, чем у плиты и ленты. Увеличить площадь опирания можно уширением подошвы: использовать плиты с периметром, превышающим в два раза сечение бетонных столбов. Отделить ростверк от почвы можно пенопластом или воздушной прослойкой.

Выдавливание и пучение

Эффективная ливневка

При заглублении выше уровня промерзания, на столбчатый фундамент из блоков 20х20х40, возведенный своими руками воздействуют силы пучения по касательной и выдавливающие. Они компенсируются таким способом: фундамент заглубляется ниже уровня промерзания, что исключает силу выдавливания. Для компенсации выдергивающих сил применяют обратную засыпку пазух траншей песком. Помогает дренаж по периметру объекта и ливневка.

Этап 3: закладка фундамента

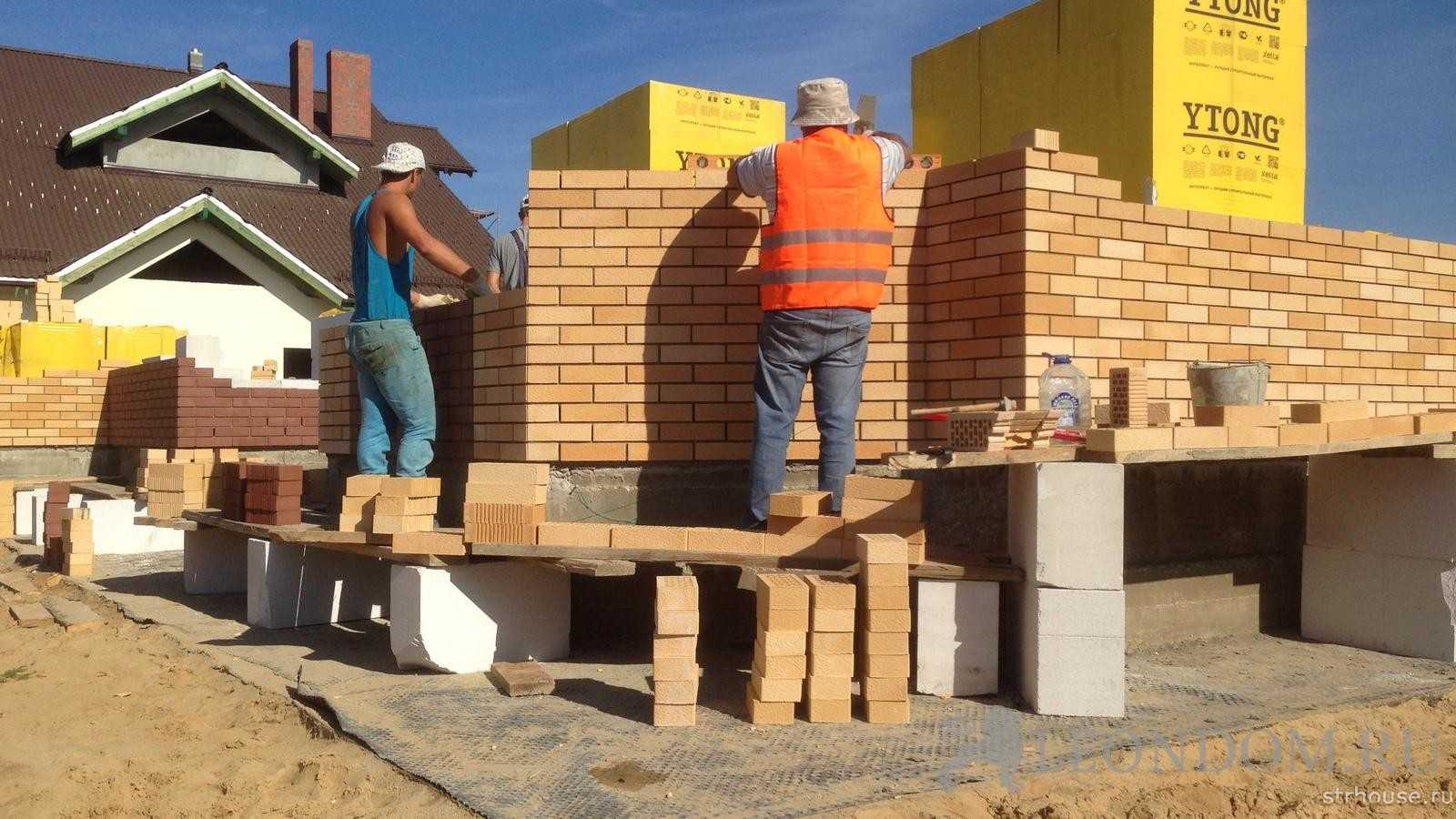

Кирпичные дома, особенно возведенные из полнотелых керамических блоков, имеют весьма солидный вес. Общая масса здания может составлять несколько десятков тонн. А с облицовкой эта цифра возрастет почти на треть.

Ленточные фундаменты для дома.

Ленточным он назван потому, что он идет непрерывной лентой под всеми стенами и простенками будущего дома.

Его размеры выбирают с учетом того, какие именно материалы будут использованы при работах. К примеру, пустотелые блоки намного легче традиционных керамических кирпичей. К тому же сейчас они выпускаются нестандартного размера, что позволяет ускорить процесс возведения стен. Поэтому основание для стен, сложенных из такого материала, может быть не слишком большим.

Размеры фундамента зависят и от этажности дома. Для двухэтажного будет нужно массивное основание, армированное арматурой и стальной сеткой. На его возведение потребуется цемент маркой не ниже М400, а также речной песок средней фракции и мелкий щебень.

При заливке основания следует оставлять технологические отверстия для воздуховодов и трубопроводов, чтобы потом не пришлось пробивать их в уже готовых бетонных стенах.

Дав бетону выстояться, на что требуется 2-3 недели (в зависимости от климата, погоды и времени года), приступают к возведению несущих плоскостей.

Технология облицовки кирпичом каркасного дома

Основные методы облицовки:

1. Плоский облицовочный кирпич укладывают с теплоизоляционной обшивкой.
2. Оставляют между стеной и отделкой зазор, с помощью которого обеспечивается проветривание деревянной стены.
3. Необходимо оставить вентиляционные пространства между кладкой и каркасом.

Требуется обязательно провести обустройство системы вентиляции, это обусловлено тем, что массив дерева склонен к впитыванию влаги.
Когда стены дома открыты, древесина не накапливает влагу, а отдает ее в окружающую среду. Если каркасный дом обложить вплотную кирпичом, то деревянные элементы стен начнут впитывать влажность, что может привести к деформации постройки и к разрушению отдельных конструкций.

Очень многие владельцы домов делают типичную ошибку, изолируя деревянные стены пергамином, а затем сразу укладывают кирпич, не оставляя зазоров для вентиляции. В результате со временем конденсат, образующийся внутри кладки, начинает разрушать деревянную постройку, стены дома гниют и покрываются плесенью.

Материал для облицовки должен быть без дефектов, так как после выполнения отделки фасада, сколы и трещины в отдельных кирпичах могут спровоцировать разрушение кладки.

Рассчитать нагрузку можно следующим образом:

1. Замерить площадь фасада.
2. Из общей площади вычесть квадратные метры, занимаемые оконными и дверными проемами.
3. Выбрать тип кирпича.
4. Высчитать общее количество кирпичей, требуемых для облицовки.
5. Умножить массу одного кирпича (указывается изготовителем) на общее количество требуемого облицовочного материала.

Возможные ошибки и их устранение

К самым главным ошибкам относятся:

1. Неравномерность швов кирпичной кладки по ширине; при этом кирпич начинает «гулять» по всей вертикальной поверхности стены от ряда к ряду; даже если и удастся вывести верхний ряд кладки в нужную плоскость — его внешний вид снаружи выглядит неаккуратным и неопрятным. Для исправления лучше до того, как кладочный раствор набрал проектную прочность, разобрать кладку и пригласить для возведения более опытного каменщика.
2. Заваливание и наклон внутрь или наружу горизонтальных плоскостей рядов кладки; швы кладки не нужно делать толще, чем 1 см, с внутренней и наружной сторон он должен быть одинаковым; при недостатке опыта каменщика, допускается использование самодельных временных шаблонов, выполняющих те же функции, что и пластиковые крестовины при облицовке керамической плиткой.
3. Ступенчатость, когда верхняя плоскость столбика оказывается выше или ниже реперной отметки ранее выложенных угловых столбиков; устранение дефектов такого рода, как стесыванием кирпичей верхнего ряда, так и, наоборот, увеличением толщины растворного шва перед кладкой основных плоскостей стен — недопустимы; такой кирпичный цоколь также подлежит разборке и переделке.

Что такое опорно-столбчатый фундамент и его отличие от других видов

Столбчатый фундамент — некоторое количество бетонных столбов, зарытых в грунт на определенную глубину (какая должна быть глубина заложения и какое количество столбов – об этом поговорим чуть далее). Сверху эти столбы жестко связываются ростверком. В качестве ростверка, как правило, используются бетонные, либо деревянные балки, в некоторых случаях ростверк заливается бетоном и является монолитной жесткой железобетонной конструкцией. Как уже говорилось выше, у опорно-столбчатого фундамента очень малая несущая способность, даже по сравнению с такими как мелкозаглубленный и незаглубленный ленточный фундамент, не говоря уже о монолитной плите. Но несмотря на это, при технически правильном подходе, он будет достаточно прочным, надежным и очень недорогим решением для некоторых типов домов, тем более что заложить его своими руками будет не так уж и сложно.

Где и как используется опорно-столбчатый фундамент

Из-за своих конструктивных особенностей опорно-столбчатый фундамент подходит не для всех типов домов. Из-за его малой несущей способности, основным условием для постройки дома на таком фундаменте является небольшой вес. А из-за малой устойчивости – дом должен быть построен из материала прочного на разрыв. Также, опорно-столбчатый фундамент не подходит для тех домов, в которых планируется подвальное помещение, так как устроить его у Вас, скорее всего, не получится.

После того, как мы определились для каких домов подходит такой тип фундамента, давайте разберемся в какой грунт его можно закладывать, а в какой нет.

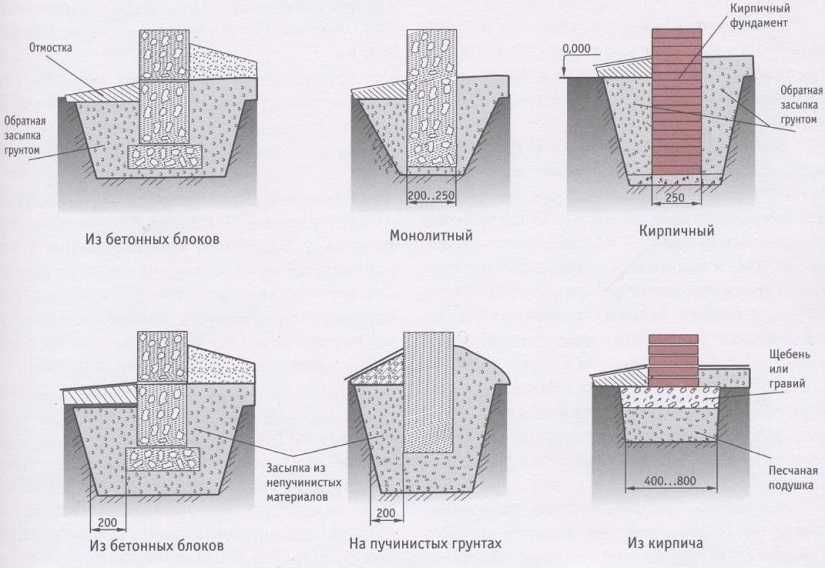

Основные виды столбчатого фундамент

Приступая к проектированию и расчетам по монтажу столбчатого фундамента, важно четко определиться с технологией возведения постройки и типом участка под застройку. На основе полученных данных происходит выбор материала, из которого будут изготавливаться столбчатые основания для фундамента и вычисляется оптимальная глубина их заложения

Материалы для постройки фундамента

Фундаментные основания могут изготавливаться из следующих материалов:

1. бутобетон;
2. кирпич;
3. дерево;
4. железобетон;
5. блоки;
6. натуральный камень;
7. пластиковые или асбестовые трубы.

На первичном этапе подготовки фундамента, делается разметка.

Какая глубина используется для заложения фундамента?

При заложении столбчатого фундамента учитываются геологические характеристики грунта на месте проведения строительных работ, конструкция самого фундамента и технологические особенности будущего здания.

Исходя из глубины установки столбчатого фундамента, его делят на несколько видов:

1. заглубленный (монтаж осуществляется на глубину ниже отметки промерзания земляного покрова);
2. мелкозаглубленный (глубина монтажа 40-70 см);
3. незаглубленный (не имеет подземной части и располагается полностью на поверхности. На месте установки столбиков, необходимо убрать плодородный слой почвы и засыпать нерудным материалом ).

Решив самостоятельно обустроить столбчатый фундамент, необходимо тщательно следовать инструкции с пошаговым руководством монтажа. Сама конструкция опорно-столбчатой основы относится к системе минимального поперечного сечения опор, которые располагаются в точках подверженным максимальным нагрузкам. Сюда относят углы помещения, несущие балки, простенки и места пересечения стен. Чтобы определиться с количеством столбиков, используют общепринятый стандарт, где расстояние между каждым столбом приравнивается 1,5 -2,5 м. Для объединения установленных опор в единую конструкцию, между ними делают ростверк.

В зависимости от конструкции ростверка, выбирается оптимальная высота столбцов над нулевой отметкой.

3 этап. Общестроительные работы

К общестроительным работам относятся основные операции по возведению дома:

• устройство фундамента (земляные, бетонные работы)(правильно подобрать фундамент для своего дома поможет статья Виды фундаментов для дома);
• возведение стен и межкомнатных перегородок;
• установка межэтажных перекрытий, стропильной системы крыши;
• монтаж кровли, окон, дверей;
• фасадные работы.

Сроки работ зависят от обеспечения стройки рабочей силой, техникой, финансированием, строительными материалами. При достаточном финансировании стандартным сроком постройки «коробки» дома считается летний сезон. Наиболее быстро возводятся каркасные дома, собираются деревянные конструкции заводского изготовления. Для таких зданий за лето может быть завершен полный цикл строительства.

По стоимости общестроительные работы (без учета материалов) в смете наиболее дороги, на них отводится 50-60% расходов от стоимости всех работ (в том числе, 10-15% — на фундаментные работы).

Сроки выполнения, стоимость фасадных работ зависят от материалов отделки. К недорогим вариантам относится отделка фасада фактурными штукатурками. Дороже стоят работы по облицовке фасада природными материалами (гранитами, диким камнем), клинкерной плиткой, декоративным кирпичом. Усложняет конструкцию, увеличивает стоимость работ устройство вентилируемых фасадов с установкой термопанелей.

При самостоятельном строительстве основными ошибками становятся неправильный выбор конструкции фундамента (недостаточной, избыточной прочности), материала стен, конфигурации крыши. Опасны некачественная кладка кирпичных стен, нарушение технологий армирования, заливки армопоясов.

При выборе материала для строительства дома необходимо обратить внимание на следующие нюансы:

1. Продолжительность проживания. Для круглогодичного проживания следует выбирать материалы с хорошей теплоизоляцией и высокими прочностными характеристиками. Для проживания в летний сезон можно каркасной дом из дерева или СИП панелей.
2. Финансовые вложения. Материалы отличаются не только своими техническими характеристиками, но ценой. Кирпич и камень являются дорогими материалами, требующими больших финансовых вложений. Дома из газобетона или бруса дешевле.
3. Нагрузка строения на фундамент. Для кирпичных домов нужен капитальный фундамент, что увеличивает стоимость строительства. Для стен из газобетона и пенобетона достаточно мелкозаглубленного ленточного фундамента. Для определения нагрузки на грунт, например, от ленточного фунамента, можно использовать онлайн калькулятор. На вес строения также влияет и материал кровли. К примеру, глиняная черепица в разы тяжелее стандартной металлочерепицы.
4. Простота и скорость возведения. Кирпичные стены требуют кладочников более высокой квалификации. Напротив, стены из газо- и пенобетонных блоков быстро возводятся благодаря их легкости и большим размерам даже начинающими строителями. Рекордсменом по скорости возведения является монолитное строительство, когда для стен собирается опалубка необходимой высоты и в нее заливается бетон.

Как сделать столбчатый фундамент своими руками: пошаговая инструкция

Перед началом всех работ необходимо изучить грунтовое основание, определить уровень грунтовых вод, а также произвести качественный расчет необходимого количества опорных столбов, варианта их исполнения. Только потом можно приступать к подготовке строительной площадки.

Видео о том, как можно сделать столбчатый фундамент своими руками:

Расчет

Для того, чтобы грамотно выполнить расчет, можно нанять для этого квалифицированных специалистов, либо воспользоваться специальными компьютерными программами.

Благодаря точному расчету можно получить необходимое количество столбов, их площадь сечения, а также необходимый показатель заглубления. Количество опор расчет обычно выдает минимальное: если выполнить их с меньшим шагом, то это позволит возвести более надежное строение.

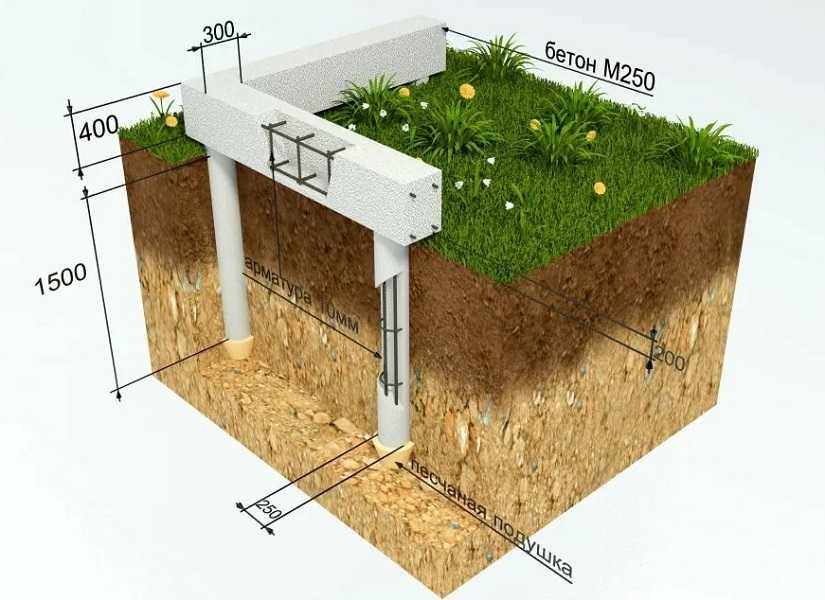

На фото чертежи столбчатого фундамента с размерами:

Земляные работы

Вначале необходимо снять с участка плодородный слой грунта. В среднем, этот размер составляет 20 сантиметров. Далее необходимо обозначить места установки опорных столбов. При помощи бура выполняются скважины определенной глубины и размера. Для более качественного обустройства разметки будущей системы можно воспользоваться геодезическим теодолитом.

Устройство подушки под столбы

Под подушкой подразумевают слой песка, толщина которого обычно не более 30 сантиметров. После засыпки, песок необходимо утрамбовать. В большинстве случаев, для выполнения данного этапа работ используют бревно небольшого сечения.

Песок отводит лишнюю грунтовую влагу от опорных столбов. Далее выполняется бетонный слой, толщиной от 10 до 30 сантиметров. Он служит опорой для будущей конструкции.

Выполнение опалубки

При выполнении опалубки стоит учитывать вид грунта. Если на строительной площадке глинистая почва, то возведение опалубки может не потребоваться, так как глина не обваливается. Если же грунт представляет собой песок, то данная конструкция выполняется из деревянных досок, либо аналогичных плоских материалов. При первом варианте обязательной технологией будет служить укладка рубероида в скважины. Он будет выполнять не только роль стенок, но и гидроизоляции.

Если в качестве материала для опалубки выбирается натуральная древесина, то специалисты рекомендуют тщательно смочить ее водой. В противном случае она будет впитывать влагу из раствора бетона, тем самым ухудшая его качественные показатели.

Армирование

Армирование опорных столбов проводится обязательно, так как именно оно сдерживает нагрузки. Железная арматура нарезается на необходимого размера куски и связывается между собой в каркас

В данном случае очень важно сложить отдельные изделия относительно друг друга. Каркас опускается в скважину строго посередине

Только после этого можно заливать бетон.

Заливка бетона

При заливке бетонного раствора необходимо простукивать опалубку, чтобы удалить лишний воздух и выполнить качественные столбы. Бетонный раствор при стандартном замешивании должен состоять из одной части цемента, двух частей песка, а также трех частей щебня. Столбы необходимо не трогать 28 дней. Только после этого они будут иметь необходимую прочность.

Гидроизоляция

Так как отдельным элементам угрожает почвенная и атмосферная влага, очень важно выполнить качественную гидроизоляцию столбов. От поверхностной влаги конструкцию обычно защищает отмостка

Также можно использовать влагозащитный бетон.

Поверх подушки обязательно следует положить гидроизоляционный слой, который может быть выполнен из рубероида. Стенки ямы также следует защитить гидроизоляционным материалом.

Утепление

Утепление снаружи более распространено, так как оно сохраняет показатели прочности бетона, не пропускает холод внутрь дома, а также является дополнительной зашитой от влаги. Данный этап работ можно выполнить с помощью пенопласта, пеноплекса, а также экструдированного пенополистирола. Слой утеплителя необходимо выполнить на основании и вокруг самих опор.
