Столбчатый фундамент своими руками: бюджетный вариант + разбираем вариант «на века»

Что такое свайно-ростверковый фундамент

Свайный фундамент, наверное, представляют себе все: это некоторое количество свай, заглубленных в грунт до уровня несущего слоя или ниже уровня промерзания. В чистом виде этот тип фундамента используется редко. Виной тому своеобразная конструкция, которая не позволяет перераспределять между сваями нагрузку от дома. Потому свайный фундамент в основном делают под срубы из бревна или бруса, иногда — под каркасные постройки. Эти типы стройматериала, из-за своих особенностей, сами перераспределяют нагрузку. С домами из других материалов они совместимы плохо.

Зато их усовершенствованный вид — свайный фундамент с ростверком — лишен многих недостатков и может использоваться и под кирпичные, и под блочные постройки.  В них все опоры завязаны при помощи ленты из металла или железобетона (бетона) в единую конструкцию. Эта лента и называется ростверком.

Так выглядит свайно-ростверковый фундамент вынутый из земли

Ростверк — это часть фундамента, объединяющая оголовки свай и служащая опорой для стен. Именно ростверк принимает, и за счет замкнутой конструкции, перераспределяет нагрузку, передавая ее на сваи.  Он может быть металлическим, деревянным, бетонным или железобетонным. По типу исполнения бетонные (железобетонные) ростверки бывают низкими и высокими.

Различают свайные фундаменты с высоким и низки ростверком

Высокий ростверк находится выше уровня земли. Чаще всего его делают из металла — швеллеров большого сечения или квадратных металлических труб. Еще делают такой ростверк из бетона, но его устройство сложнее: приходится придумывать, как залить ленту на расстоянии от земли.

Как работает ростверк и что он дает

Любой дом в разных частях будет давать разную нагрузку: отделка, мебель, санфаянс, другие вещи размещены неравномерно. Следовательно, и нагрузка от разных его частей будет разной. Ростверк принимает на себя эти неравномерные нагрузки и перераспределяет их. Сваям уже передается «выровненная» нагрузка.

Чем отличаются свайные и свайно-ростверковые фундаменты (чтобы увеличить размер картинки щелкните по ней правой клавишей мышки)

Чем это хорошо? Тем, что при одинаковой нагруженности свай, меньше шансов на то, что они будут усаживаться неравномерно. А неравномерная усадка ведет, как известно, к трещинам в фундаменте и стенах. Потому свайно-ростверковый фундамент более стабилен. Хотя главный недостаток свайных фундаментов остается: мы не можем знать, что за грунт находится под каждой из свай.  Потому спрогнозировать их поведение нереально. Именно поэтому их не очень любят архитекторы: гарантировать многолетнюю эксплуатацию дома невозможно.

Ленточный фундамент на сваях

Более предсказуемы в этом плане низкие ростверки. Они начинаются обычно ниже уровня земли и отливаются из армированного (или нет — зависит от проекта) бетона. Причем арматура свай связывается с арматурой ростверка.

В этом случае ростверк — это мелкозаглубенный ленточный фундамент и изготавливается он по той же технологии. Отличается тем, что имеет жесткую связь со сваями, что в разы повышает надежность и устойчивость конструкции. Еще такие фундаменты называют ленточными на сваях или свайно-ленточными. Такая конструкция является почти идеальной: сочетает в себе плюсы свайного и ленточного фундамента, в значительной мере компенсируя их недостатки.

Устройство свайно-ленточного фундамента (чтобы увеличить размер картинки щелкните по ней правой клавишей мышки)

Как он работает? Нагрузка от дома передается на ленту. Благодаря наличию продольной арматуры перераспределяется по всей площади. Так как лента опирается и на грунт, то часть нагрузки передается ему, остальная приходится на сваи. При этом нагрузка и усадка равномерны: их «выравнивает» лента.

В зимнее время, когда начинают на фундамент воздействовать силы пучения, проявляются все плюсы свайно-ленточного фундамента. Если дом стоит на пучнистых грунтах, их глубина заложения ниже уровня замерзания, очень сложно представить условия, при которых дом перекости или он даст неравномерную усадку.

При воздействии сил пучения на ленту, «пятки» свай, да и они сами, не дают возможности грунтам сдвинуть фундамент. Потому ленточно-свайные фундаменты — отличный выбор на сильно пучнистых почвах. Затраты при этом гораздо выше, чем при строительстве обычного свайного фундамента, но намного ниже, чем при строительстве ленты ниже глубины промерзания.

Столбчатый фундамент с высоким ростверком

    Данная конструктивная схема является наиболее верной и правильной, так как ростверк в ней находится на определённом возвышении над поверхностью земли. Обычно это расстояние не меньше 15 см. Зазор под ростверком исключает давление на него поднимающегося из-за морозного пучения грунта.

    Последовательность выполнения работ:

    1) Возводятся все столбы фундамента. Возвышение их над уровнем земли определяется исходя из двух требований. О первом говорилось выше — это минимальный зазор 15 см. Второе условие — столбы должны быть углублены в тело ростверка на 5-10 см.

    2) Макушки столбов покрываются обмазочной гидроизоляцией, предотвращающей капиллярный подъём влаги из грунта и проникновение её в ростверк.

    3) Делается основание опалубки. Есть два способа:

а) При минимальном возвышении ростверка в качестве основания используется насыпанный слой песка. Его увлажняют, уплотняют трамбовкой и выравнивают, формируя как-бы нижнюю поверхность опалубки. После заливки ростверка песок из под него удаляется.

б) При более высоком ростверке основание делается из досок или фанеры.

    4) Устанавливаются боковые стенки опалубки. Размеры поперечного сечения ростверка выбирают в зависимости от материала стен и их толщины.

    Для деревянных домов высота берётся не меньше 40-60 см. При этом будет обеспечена и достаточно высокая прочность на изгиб, и нижние венцы стен не будут намокать при попадании на них брызг дождя с отмостки или при контакте со снегом зимой. Ширина выбирается в зависимости от толщины стен и от конструкции цокольного перекрытия. На рисунке ниже показано, что балки перекрытия можно устанавливать на отдельные столбы (так в основном раньше и поступали) или класть их на специально сформированное расширение ростверка.

    Для каменных домов высота ростверка берётся не меньше 20 см, а ширина соответствует толщине стены. Небольшая высота связана с отсутствием больших изгибающих нагрузок. Каменные стены сами по себе обладают большой прочностью на изгиб и основную нагрузку принимают на себя.

    5) После монтажа опалубки вяжется арматурный каркас. Рабочая арматура располагается в нижней и в верхней частях ленты углубляясь в бетон не менее  чем на 5 см. Число прутков выбирается в зависимости от их диаметра: ∅10 мм — 8 штук; ∅12 мм — 6 штук; ∅14 мм — 4 штуки. Арматура больших диаметров не используется, она хуже начинает работать в связке с бетоном.

    6) Производится бетонирование. Не спешите снимать опалубку и убирать песок из под ростверка. Начинать возводить стены и даже крышу можно и с ними уже на 4-5-й день после заливки. А уберёте всё лишнее попозже, когда уже нужно будет отделывать цоколь и сооружать отмостку.

Это интересно: Как правильно сделать опалубку для фундамента — рассказываем главное

Выбор типа фундамента для кирпичного дома

Кирпичные дома, даже если они построены в 1-2 этажа, относятся к категории тяжелый строений. В качестве основания под такие здания могут использоваться всего несколько видов фундаментов, а именно:

• Ленточный;
• Плитный;
• Свайный.

Наиболее экономически выгодным типом основания является мелкозаглубленный ленточный фундамент — однако его применение возможно лишь в непучинистых грунтах, которых на территории Московской области крайне мало.

Рис. 1.1: Схема мелкозаглубленного ленточного фундамента Самый надежный фундамент, обладающий высокими несущими характеристиками — фундамент из монолитной плиты, он же и самый дорогой, из-за большого количества необходимых для обустройства материалов.

Свайные фундаменты — «золотая середина», при правильной конфигурации фундаменты на забивных сваях не уступают, а в определенных типах грунтов и превосходят несущие свойства плитных фундаментов, работы по их обустройству выполняются быстрее, и стоят они меньше.

Рис

1.2: Схема свайного фундамента Важно: экономическая составляющая является лишь незначительным критерием при выборе фундамента под кирпичный дом. В первую очередь необходимо руководствоваться нормативами по соответствию фундаментов конкретному типу грунта и массогабаритным характеристикам возводимого здания. Основные факторы, от которых зависит тип фундамента, на котором должен возводиться дом из кирпича, следующие:

Основные факторы, от которых зависит тип фундамента, на котором должен возводиться дом из кирпича, следующие:

• Тип грунта на территории строительства;
• Глубина промерзания почвы;
• Уровень расположения грунтовых вод;
• Масса и этажность строения.

Для получения информации о характеристиках грунта имеет смысл воспользоваться услугой геодезического исследования участка, поскольку без наличия специального оборудования собрать все необходимые данные невозможно, а именно они имеют максимальный вес при проектировании любого фундамента.

Рис. 1.3: Карта глубины промерзания почвы на территории России Рассмотрим взаимосвязь между типом грунта и видом фундамента под кирпичный дом:

• Ленточные основания — возводятся на сухих связных грунтах и песчаной почве, они подвержены воздействиям сил пучения, поэтому при закладке в пучинистом грунте должны погружаться ниже глубины его промерзания;
• Плитные фундаменты — подходят для проблемных грунтов склонных к сдвигам и просадочной почвы, обладают высокой устойчивость к пучению грунта;
• Свайные основания — универсальный вариант для любых типов почвы за исключением скалистого грунта.

Исходя из массогабаритных характеристик возводимого здания выбор фундамента следующий:

• Ленточные — подходят для 1-2 этажных кирпичных домов, позволяют обустроить цокольных этаж либо подвальное помещения;
• Плитные — используются для строительства 1-3 этажных домов из бруса, кирпича и сруба. На таких основаниях строятся дома стандартной прямоугольной формы, поскольку залить монолитную плиту сложной конфигурации проблематично. При необходимости обустройства цокольного этажа фундаментная плита обустраивается на дне котлована;
• Свайные фундаменты — при соответствующей проектировке свайного основания на нем могут возводиться любые дома, в том числе и многоэтажные здания. Такой фундамент не предусматривает возможности обустройства подвального помещения.

Рис. 1.4: Дома со свайным фундаментом на сложном участке рельефа Ленточные и плитные фундаменты подвержены воздействиям морозного пучения почвы и грунтовых вод, в зависимости от которых определяется требуемая глубина заложения фундамента:

Совет эксперта! Если расчеты показывают, что из-за большой глубины заложения возводить такие фундаменты экономически не выгодно, единственным рациональным видом основания под кирпичный дом остается свайный фундамент.

Виды столбчатого фундамента: какой выбрать

В зависимости от материала, выделяют несколько видов столбчатого фундамента.

Виды столбчатого фундамента Источник postroysia.ru

Каждый из них имеет свои особенности установки.

1. Монолитный железобетонный фундамент. Прочный, способный выдерживать большой вес (например, двухэтажный деревянный домик). Подходит для сложного грунта.
2. Кирпичный столбчатый фундамент. Самая прочная основа с наиболее длительным сроком службы, если подобрать полнотелый обожжённый кирпич с минимальным коэффициентом влагопоглощения.
3. Бетонный фундамент. Его долговечность будет зависеть от качества выбранного материала.
4. Столбчатый фундамент из бутового камня. Не устойчив на подвижной почве, поэтому его можно устанавливать на относительно ровной поверхности.
5. Столбчатый бутобетонный фундамент надёжен и может укладываться разными способами.
6. Деревянный фундамент. Если бревна покрыть огнебиозащитным, а затем гидроизоляционным материалом, то изготовленный из них фундамент способен прослужить длительное время под беседками, террасами, верандами.
7. Асбестовый фундамент. Изготавливается из асбестовых труб, которые играют роль своеобразной несъёмной опалубки. Выдержит массивную деревянную постройку.
8. Столбчатый фундамент из металлических свай. Они вкручиваются в глубоко в грунт, закрепляясь в самых плотных слоях.

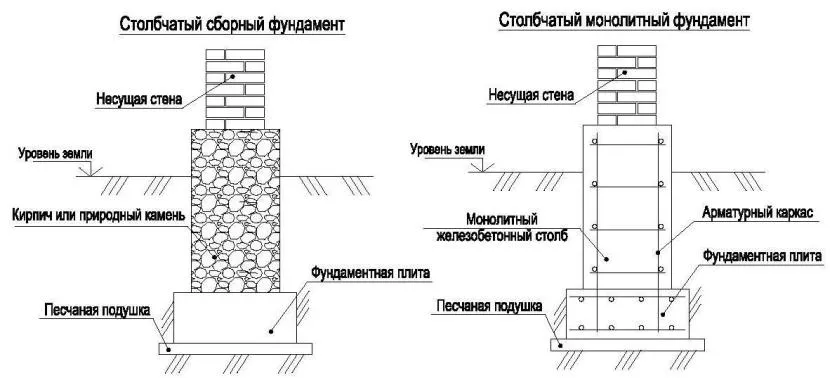

Монолитный и сборный фундаменты Источник userapi.com Выбор фундамента зависит от грунта и сооружаемой конструкции. Материал зависит от того, из чего будет изготавливаться будущая постройка и какого она будет веса. Также от веса и от качества грунта зависит глубина.

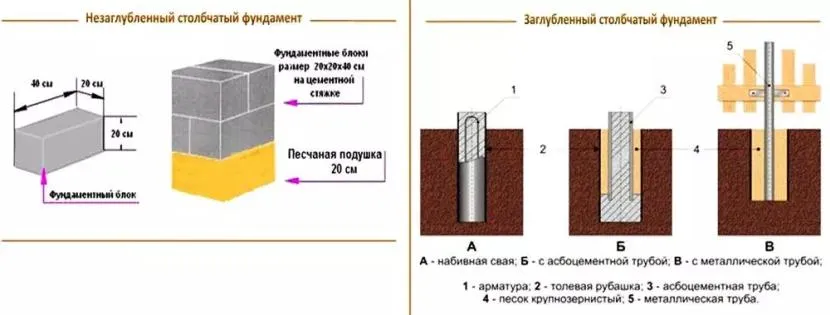

В зависимости от заглублённости фундамента выделяют три его типа

Важно выбрать подходящий под конкретную местность и вес тип, потому что он обеспечит стойкость опоры:

1. Незаглублённый. Устанавливается почти поверх почвы, нужно лишь снять её плодородный слой. Подходит для непучинистой почвы. Применяется при строительстве небольших бань и мелких хозяйственных построек. Незаглублённый фундамент лучше делать из бетона или кирпича.
2. Мелкозаглублённый. Он монтируется на глубине 40-70 см. При его изготовлении чаще всего используются трубы из асбеста, пластика или металла. Подойдёт для строительства беседок, веранд или террас на слабопучинистой почве.
3. Заглублённый. Монтируется ниже точки промерзания грунта. Обычно устанавливают на глинистую и водонасыщенную почву.

Конструкция заглублённого и незаглублённого фундамента Источник housechief.ru От того, как делать столбчатый фундамент, зависит прочность строения и срок его службы: если фундамент подобрать под конструкцию неправильно, то стены могут перекоситься, появятся трещины или дом попросту просядет.

Этапы возведения столбчатого фундамента из кирпича

Выбор кирпича

Фундамент – это основа всего здания, часть строения на которую направлена вся нагрузка, потому марка кирпича, для возведения фундамента, должна быть максимально прочной и устойчивой к воздействиям окружающей среды.

Для устройства столбчатого фундамента необходимо использовать только полнотелый обожженный кирпич. Полнотелый кирпич морозостойкий  (обозначение показателя морозостойкости — F). Этот показатель обозначает  количество циклов промерзания и оттаивания может перенести кирпич без повреждения. Потому по параметру F кирпич должен быть максимального уровня ( например F 35, F50 ) , что продлит жизнь фундамента. Кирпич должен быть цельный, без видимых повреждений. Марка прочности должна быть не ниже М-150 или лучше М-200, М250, М300. Марка прочности (М) определяет сколько килограммов на 1 см² может выдержать кирпич.

Земляные работы и разметка

Необходимо сделать разметку участка для выемки грунта под ямы, по осям согласно чертежу,в которых будут располагаться  кирпичные столбы фундамента. Выборка грунта осуществляется на ширину необходимую не только для столба, но и для удобства выполнения работы в яме, то есть ширина ямы должна быть с запасом.

Глубина ямы, как правило до глубины промерзания грунта, за частую до 60-70 см. Глубина промерзания в каждом регионе  разна я и рассчитывается индивидуально. выемка грунта может быть выполнена как в ручную так и с помощью спецтехники.

Подготовка основания ям под кладку

Основания ям на 10-15 см засыпается щебнем и песком, которые утрамбовываются на дне ямы. Далее на песок укладывается гидроизоляция , для защиты кирпича от влажности почвы.Для усиления основания,  можно на рубероид залить бетонную основу высотой 15 см с армированием и на нее через двое суток, выполнить кладку кирпичного столба. При это раствор необходимо использовать максимальной крепости.

Кладка кирпича

Для кладки столбов фундамента из кирпича используется цемент марок М-400 или М-500. Кладка выполняется с перетяжкой армирующей сеткой между каждым 3- м рядом в горизонте.  При выполнении кладки необходимо каждый ряд вымерять уровнем по вертикали и горизонтали. Высота столба должна быть не менее 20 см над уровнем грунта и на уклонистом участке по верхнему горизонту

Кладку выполняют из 4 кирпичей в одном ряду, столб получается в виде квадрата с равными сторонами с пустотой внутри. Эту пустоту заполняют арматурой и заливают бетоном , эта процедура значительно укрепляет конструкцию фундамента.

Гидроизоляция кирпичных столбов

Через 5 суток после завершения кладки, когда столбы выполненные из кирпича наберут крепости и высохнут, что бы создать их защиту от влаги, столбы необходимо тщательно обмазать битумной мастикой. Процесс высыхания кладки может занять и больше времени, в зависимости от погодных условий, необходимо индивидуально оценивать готовность столбов фундамента.  Дальнейшие работы с кирпичными столбами следует продолжить после полного высыхания мастики. В зависимости от погоды, за ночь она должна высохнуть.

Засыпка столбов фундамента

После полного высыхания возведенных столбов фундамента и мастики свободное пространство между столбами и грунтом необходимо засыпать гравием или шлаком, то есть засыпка непучинистыми материалами или обратная засыпка. Это необходимо для того что бы снизить влияние подвижности грунта на фундамент.

Гидроизоляция верхней части столбов фундамента и забирка

Каждый кирпичный столб фундамента необходимо изолировать рубероидом, на который уже будет укладывается мауэрлат и возводится стены. Между столбами фундамента можно возвести забирку , которая будет препятствовать проникновению холодного воздуха под пол дома, но в то же время и будет препятствовать  доступу к обратной стороне основания дома, тут снова таки необходим индивидуальный подход, в зависимости от предпочтений и удобства будущего домовладельца.

Из описанных выше этапов, можно сделать вывод, что возведение столбчатого фундамента из кирпича, интересный, достаточно простой и недолгий процесс, весьма экономичный и надежный вариант фундамента  для каркасных дачных домов и для постоянного проживания, надежных приусадебных строений.

Виды столбчатых фундаментов

По варианту изготовления фундамент столбчатого типа можно разделить на:

• сборный;
• монолитный;
• деревянный.

Сборный вид включает бетонные блоки, кирпич, а также стальные трубы.

Монолитный вид представляет собой железобетон. Строительные материалы, которые используются для производства отдельных элементов, должны отвечать всем предъявляемым требованиям, а также обеспечивать надежность и высокую прочность. Монолитный вид возводится на строительной площадке путем заливки раствора бетона в выполненную опалубку с армированием. Столбы при таком варианте могут иметь квадратное, а также прямоугольное сечение.

Монолитный железобетонный вариант является самым устойчивым при выполнении строительных работ по возведению сооружения.

Глубина заглубления такого варианта обычно не превышает полутора метров. Стандартное расстояние между столбами должно быть не менее 1,5 метров, но не более 2,5 метров.

По заглублению столбчатое основание можно разделить на:

• заглубленный вариант, который располагается ниже уровня промерзания грунта, глубина которого, равна одному метру и более;
• мелкозаглубленный вид чаще всего заглубляется на 50 сантиметров;
• незаглубленный вариант используется только для легких построек, снимается только верхний плодородный слой почвы.

Нижняя часть опоры должна располагаться на 30 сантиметров ниже уровня промерзания грунта.

Основное требование, которое предъявляется к уровню заглубления – конструкция не должна касаться уровня грунтовых вод.

Виды фундамента по варианту сечения:

1. Фундамент стаканного типа может возводиться под общественными, а также промышленными сооружениями. Он может выдерживать довольно большие нагрузки. Данный вид имеет ступенчатую форму. Состоит конструкция из основания, которое возводится на песчаной подложке, стаканного подколенника, на который устанавливаются опорные столбы. Такой вариант обеспечивает надежность конструкции, а также более долгий срок службы всего здания.
2. Столбы постоянного сечения могут быть использованы для одноэтажных построек с не большим общим весом, которые могут быть выполнены из натурального бруса или каркасных вариантов. Площадь основания не способна выдержать сильных нагрузок.

При необходимости возведения более тяжелого сооружения, а также строительства на неустойчивых грунтах, строители рекомендуют выполнить комбинированный вид – столбчато-ленточный фундамент.

Он сочетает достоинства двух видов фундаментов. Столбы при таком варианте заглублены в грунт, а ленточное основание равномерно распределяет общую нагрузку между сваями. Лента не оказывает никакого давления на грунтовое основание.

Опорно-столбчатый фундамент может быть выполнен из кирпича, стальных, либо асбестовых труб, из монолита, бетонных блоков, а также натурального дерева. Такой вариант позволяет выполнить все работы максимум за три дня. Эта цифра может меняться в зависимости от площади будущей постройки.

Незаглубленный столбчатый фундамент из бетонных блоков

Для возведения небольших и сравнительно легких строений из древесины оптимальным вариантом является блочное столбчатое основание. Также идеально подойдет такой фундамент для каркасного дома. При этом все работы без особого труда можно сделать самому.

Монтаж основания из блоков 20х20х40 выполняется следующим образом:

1. Строительная площадка очищается от мусора, дерна, насаждений, имеющихся построек, затем снимается верхний плодородный слой почвы. Иногда производится песчаная засыпка участка или укладывается геотекстиль, чтобы предотвратить появление растительности в дальнейшем.
2. Производится разметка территории и определяются места под установку опор. По внутренней и наружной сторонам будущего фундамента на столбах натягиваются шнуры. Привязывая их к вставленным в грунт колышкам, следует с помощью нивелира или строительного уровня контролировать, чтобы весь контур находился в одной горизонтальной плоскости. Именно до этого уровня будет подниматься каждая опора. Столбы устанавливаются как по углам будущего строения, так и через каждые 1 – 2 метра по периметру. Следует учитывать и обязательное наличие опор под перекрытиями пола, а также в местах пересечения стен.
3. Бурятся или выкапываются ямы под установку столбов. Глубина лунок определяется в зависимости от ряда параметров, основными из которых являются вес здания и тип почвы. Если грунт устойчив, то глубина заложения фундамента должна быть около 50 см. При этом стоит учитывать, что любая опора монтируется на песчано-гравийную подушку высотой не менее 30 см, которая проливается водой и тщательно утрамбовывается. Перед установкой столбов на песок застилается рулонная гидроизоляция, например, рубероид.
4. Подготавливается цементный раствор густой консистенции. При использовании марки М400 на 1 часть цемента необходимо примерно 3 части песка.
5. Производится установка опор фундамента. При возведении столбов из блоков 20х20х40 см выполняется кладка, состоящая как минимум из двух рядов. Таким образом, на одну опору требуется минимум 4 блока – не менее двух на каждый ряд. Слой раствора для перевязки уровней должен составлять около 10 мм. Чтобы предотвратить возможные перекосы, желательно по контуру предыдущего ряда подкладывать обрезки арматуры или соответствующей толщины рейки, которые в дальнейшем можно будет убрать.
6. Когда раствор полностью затвердеет, выполняется гидроизоляция: бетонные опоры, в соответствии с технологией, огрунтовываются при помощи специального праймера, затем покрываются битумной мастикой.
7. На заключительном этапе на верхнюю поверхность опор, которая будет непосредственно контактировать со стенами будущего строения, укладывают рулонную гидроизоляцию. Рубероид, толь или стеклоизол приклеиваются непосредственно на слой мастики.

Основные достоинства столбчатого фундамента

Одно из главных преимуществ данного фундамента – дешевизна и быстрота строительства. Стоимость его устройства в 2-4 раза ниже, чем цена ленточного фундамента. Построить его можно, используя различные строительные материалы – дерево, трубы, готовые блоки или обычный бетон. Сравнительно небольшой объем снижает время, затрачиваемое на проведение всех работ, а также набор достаточной прочности (если строительство ведется с использованием бетона в качестве основного строительного материала).

Для многих людей немаловажным фактором является возможность залить столбчатый фундамент своими руками – со всей работой справится даже человек не имеющий большого опыта в строительстве, если будет соблюдать технологию и пошаговую инструкцию по возведению данной ниже. Не нужно использовать специализированную технику или дорогостоящий инструмент – можно обойтись и наиболее распространенными и доступными. Это позволяет отказаться от услуг специалистов и резко снижает стоимость.

Недостатки сведены к минимуму. По сути, минус у этого фундамента лишь один – его нельзя использовать на болотистых почвах. Несущая способность грунта должна быть достаточно высокой, чтобы здание, возведенное на столбчатом фундаменте, прослужило вам многие годы. Но если речь идет про строительство одноэтажного деревянного строения (дача, бытовка или баня) то строительство может вестись практически на любой почве, исключая наиболее слабые.

Кто-то может заявить, что ещё одним ограничением является невозможность устройства на пучинистом грунте. Но это не так. Использование ростверка позволяет успешно строить дома и в таких условиях без снижения срока службы и надежности.

Материалы для строительства столбчатого фундамента

Классическим материалом для возведения столбчатого основания является бетон, армированный рифленой арматурой. Однако в зависимости от назначения, материала возведения и других характеристик строения опорно-столбчатый фундамент может быть выполнен из бетонных блоков, кирпича, бутового камня. Гораздо реже, как правило, для малых, не создающих больших нагрузок, построек применяются бревна.

Фундамент из бревен

Основание из деревянных столбов обычно сооружается под беседки, навесы, времянки и прочие хозяйственные строения. Широким спросом не пользуется из-за небольшого срока службы и малой несущей способности.

Рисунок 3. Варианты устройства столбчатого основания из бруса (сверху) и бревен (снизу)

Для устройства применяются брус или бревна диаметром 150-200 мм. Перед использованием их нужно качественно обработать антисептической пропиткой и защитить гидроизоляционным материалом – например, часто используется гудрон, отличающийся низкой ценой и довольно неплохим качеством.

Опоры из кирпича и бетонных блоков

Кирпичные столбы – более распространенный способ сооружения столбчатого фундамента. На таких основаниях строят даже каркасные дома. Но опять-таки следует учитывать, что срок службы такой конструкции будет небольшим. Для этих целей подходит исключительно полнотелый керамический и силикатный кирпич, характеризующийся не высоким влагопоглощением (по ГОСТ более 6%, а верхний предел не ограничен, поэтому нужно выбирать конкретный кирпич отталкиваясь от фактических значений водопоглощения).

Фото 4. Опорные столбы из красного кирпича

Также для кладки столбов часто используют бетонные блоки размерами 400х200х200мм – их нужно на порядок меньше. Так, при выкладке опоры из кирпича надо, его площадь формируется из 4 кирпичей, то блоков необходимо всего 2 (плюс к этому высота будет гораздо больше). Глубина заложения столбов обычно принимается в пределах 500-700 мм.

Фото 5. Опорные столбы из блоков

Перед кладкой опор выполняется устройство песчано-гравийной подушки толщиной 200-300 мм с тщательным утрамбовыванием каждого слоя. Сверху подушку нужно полить цементным молочком.

После выкладки столбов строительные работы можно продолжать по истечении 2-3 недель, которые нужны для набора раствором достаточной прочности.

Монолитные железобетонные и трубные столбчатые фундаменты

Столбчатое основание в виде железобетонных опор обладает большей несущей способностью и надежностью, что достигается за счет монолитной конструкции и армирования. Для его устройства подготавливаются канавы определенного размера, в которых делается песчаная подушка и устанавливается армирующий каркас из рифленой арматуры. Выше уровня земли делается опалубка из обрезной доски или фанеры. Финишный этап – заливка бетоном.

Фото 6. Железобетонные опоры столбчатого фундамента

Нередко используются асбестоцементные или металлические трубы, которые выступают в качестве несъемной опалубки. Для них тоже подготавливаются скважины соответствующих размеров, а внутрь устанавливается армирующий каркас из арматуры.

Фото 7. Столбчатое основание с использованием асбестоцементных труб

В некоторых ситуациях целесообразно выполнение подошвы или так называемой «пяты» – специального расширения в нижней части опоры. Такой вариант идеально подходит при строительстве фундаментов на сложных грунтах и под здания с внушительным весом.

Фото 8. Бетонные опорные столбы основание с подошвой в нижней части
