Ленточный фундамент своими руками

Виды ленточного фундамента по способу устройства

В зависимости от конструктивных особенностей ленточные фундаменты бывают монолитными и сборными. Они же, в свою очередь, могут подразделяться на монолитные фундаменты с вертикальными опорами и сборные ленты из кирпича или пеноблока.

Монолитный ленточный фундамент

При устройстве монолитного ленточного основания армирование и заливка фундамента выполняются непосредственно на строительном объекте. В результате достигается общая целостность и неразрывность несущей ленты.

Монолитный ленточный фундамент представляет собой неразрывную железобетонную ленту по всему периметру строения

Монолитные типы фундаментов, независимо от технологии, применяются для постройки объектов различного назначения на пучинистых и подвижных типах грунта. Монолитность конструкции обеспечивает высокую прочность и надёжность несущего основания.

Свайно- и столбчато-ленточный фундамент

Свайно-ленточные и столбчато-ленточные типы фундаментов представляют собой монолитную ленту из железобетона, расположенную на опорах, заглублённых в землю. По сути, эти типы фундаментов — не что иное, как модернизированный вариант свайных или столбчатых фундаментов с ростверком.

Столбы или сваи располагаются по периметру фундамента с шагом 2 м

В первом случае в качестве опор используются стальные изделия в виде свай различной длины, которые ввинчиваются в грунт ручным или автоматизированным способом. Во втором — опоры изготавливаются из той же бетонной смеси, которая используется для заливки несущей ленты.

Обустройство свайных и столбчатых фундаментов ленточного типа обосновано только при строительстве объектов на участках с большой глубиной промерзания почвы. Стальные сваи или железобетонные столбы, заглублённые ниже уровня промерзания грунта, будут распределять нагрузку, которая передаётся от железобетонной ленты.

Сборный ленточный фундамент

Основным материалом для возведения сборного ленточного фундамента являются железобетонных фундаментные блоки (ФБС), изготовленные из тяжёлых марок бетона. Из блоков формируется несущая лента фундамента, которая располагается по периметру и площади будущего строения. Для соединения блоков между собой используется бетон марки М350 и стальная арматура Ø15 мм.

После сборки фундамента внешняя поверхность несущего основания обрабатывается гидроизоляционными материалами. Наиболее часто используется битумная мастика и специальные битумные мембраны, которые имеют самоклеящуюся основу.

Сборный ленточный фундамент состоит из железобетонных фундаментных блоков, связанных бетоном

Главное преимущество сборного ленточного фундамента — это малые сроки возведения. В отличие от монолитного основания не придётся ждать набора минимальной прочности бетонной смеси. К постройке дома можно приступать уже через несколько дней с момента сборки ленты.

Несмотря на это преимущество, сборный ленточный фундамент используется для строительства частных домов чуть реже, чем монолитное основание из бетона. Во многом это связано с тем, что сборная конструкция не подходит для использования на подвижных типах грунта. При одинаковой толщине показатели прочности сборной конструкции ниже монолитной на 20–30%.

Ленточный фундамент из кирпича

Ленточные фундаменты из кирпича представляют собой сборную конструкцию и часто используются для строительства одноэтажных домов по каркасной технологии. Для изготовления ленты применяется обожжённый полнотелый кирпич. Глубина заложения — 40–50 см.

Ленточный фундамент из кирпича отличается высокой ремонтопригодностью, но требует обустройства качественной гидроизоляции

После сборки, как и в случае с блоками, необходимо обустройство полноценного гидроизоляционного слоя. К преимуществам этого фундамента можно отнести:

жёсткость конструкции;
высокую ремонтопригодность;
простоту обустройства.

Если проводить более детальное сравнение кирпича с железобетонными блоками, то фундаменты из блоков отличаются меньшей гигроскопичностью и более высокой прочностью. Кирпич более хрупок, что влияет не только на периодичность проводимого ремонта, но и на срок службы конструкции в целом. С учётом этого ленточный фундамент из кирпича рекомендуется возводить на участках с сухой и твёрдой почвой, а также при низком залегании грунтовых вод.

Виды ленточного фундамента по способу устройства

Монолитный ленточный фундамент

Свайно- и столбчато-ленточный фундамент

Столбы или сваи располагаются по периметру фундамента с шагом 2 м

Сборный ленточный фундамент

Сборный ленточный фундамент состоит из железобетонных фундаментных блоков, связанных бетоном

Ленточный фундамент из кирпича

жёсткость конструкции;
высокую ремонтопригодность;
простоту обустройства.

Процесс проектирования ленточного фундамента

Проектирование фундамента является весьма сложной и ответственной задачей, решение которой лучше доверить профессионалам. В процессе этого нужно определить:

Вид грунта.
Его расчетное сопротивление.
Линейные нагрузки.
Глубину залегания.
Ширину подошвы ленты.
Назначение и особенности армирования.
Возможность обустройства дренажа.

Схема обустройства дренажа ленточного фундамента Источник krovli-zabori.ru Для того чтобы определить эти значения, необходимо обладать определенными знаниями. Именно поэтому эту работу лучше доверить профессионалам. Только они смогут выполнить ее качественно. Стоит помнить, что от этого будет зависеть прочность и долговечность не только фундамента, но и строения возведенного на нем.

Типы оснований

Конструктивно выделяют несколько видов фундаментов для частного дома. Чаще всего применяются такие конструкции:

Ленточный – классический вариант.
Свайный – для сложных рельефов и грунтов.
Плитный – используются в суровом климате на заболоченных или влажных грунтах.

Ленточный

Этот тип основания используется чаще всего и подходит для домов из дерева, кирпича, пено- или газоблоков или камня. Это достаточно дорогой вариант, но на плотном грунте – это самая надежная основа. Такие фундаменты рекомендуется возводить на ровных площадках, допускается небольшой уклон.

Глубина закладки и толщина ленточного основания зависят от материала, из которого будут выстроены стены, их толщины и количества этажей в здании. Основной плюс этого типа – высокая несущая способность. При его закладке, основание должно находиться ниже точки промерзания грунта в данной местности. Исключение составляют легкие деревянные строения, для которых подойдет мелкозаглубленное основание.

Недостатком ленточного основания является слабая гидроизоляция. Чтобы стены не отсыревали, его верхняя часть застилается рубероидом или другими гидроизолирующими материалами, покрывается битумом, резиновыми составами и т.д. Для защиты от воды потребуется надежная широкая отмостка.

Технологически выделяют монолитные и сборные ленточные фундаменты. Монолитный вариант заливается в заранее подготовленную опалубку, в которой ранее монтируется арматурный каркас.

Сборный ленточный фундамент делается из блоков ФБС. Эта технология применяется тогда, когда не рентабельно изготавливать или подвозить свежую бетонную смесь, в неблагоприятном климате и т.д. К преимуществам такого типа относят высокую скорость постройки, за счет этого он обходится значительно дешевле.

Свайный

Основными элементами конструкции являются винтовые стальные сваи с антикоррозионной обработкой, которые соединяются бетонным ростверком

Поэтому на качество свай требуется обращать особое внимание. К плюсам свайных фундаментов относят:

возможность устройства основания в любых типах грунтов, кроме скалистого за счет погружения свай на глубину до 35 метров;
эта технология позволяет обустроить обширные помещения вроде подземного гаража или погреба;
обработанные сваи прослужат в качестве надежной опоры не менее 100 лет.

Эта технология имеет и свои недостатки:

сравнительно небольшая несущая способность не позволяет сооружать кирпичные здания, камня, монолитного бетона;
здания на свайном фундаменте требуют дополнительной тепло- и гидроизоляции.

В столбчатом фундаменте стальные сваи заменяются кирпичными или бетонные столбики, с армирующей сеткой. Они заглубляются ниже уровня промерзания земли. Такой тип позволяет сэкономить на материалах, но не приспособлен для капитальных зданий из кирпича, бетона или камня.

Плитный

Плитный фундамент, его еще называют плавающим – используется для создания надежного основания на сложных грунтах. Его используют в строительстве на:

пучинистых грунтах;
в заболоченных местностях;
при высоком УГВ.

В основе такого основания находится армированная железобетонная плита, уложенная за специально подготовленную подушку

Важной конструктивной особенностью является равномерное расположение каркаса из стальной арматуры по всей плите. В результате фундамент получается исключительно жестким и прочным. Это тип отлично подходит для устройства цоколя, хорошая гидро- и теплоизоляция за счет утепления, позволяет строить дома в зонах со сложным климатом, на заболоченных, сыпучих грунтах

Это тип отлично подходит для устройства цоколя, хорошая гидро- и теплоизоляция за счет утепления, позволяет строить дома в зонах со сложным климатом, на заболоченных, сыпучих грунтах.

При строительстве вырывается котлован, совпадающий по площади и форме с будущим зданием. Грунт тщательно утрамбовывается, на нем делается песчано-гравийная подушка. Несколько слоев из различной фракции отделяется геотекстилем, после делается опалубка и сваривается арматурный каркас. После этого заливается плита, а места, где будут строиться стены, выделяются монолитной лентой. К достоинствам таких конструкций относят:

устойчивость и отсутствие деформаций;
повышенная прочность за счет монолитности и прочности арматуры;
устойчивость к неблагоприятным условиям, влажности и перепадам температуры;
возможность строительства на подвижных грунтах;
отличная гидроизоляция.

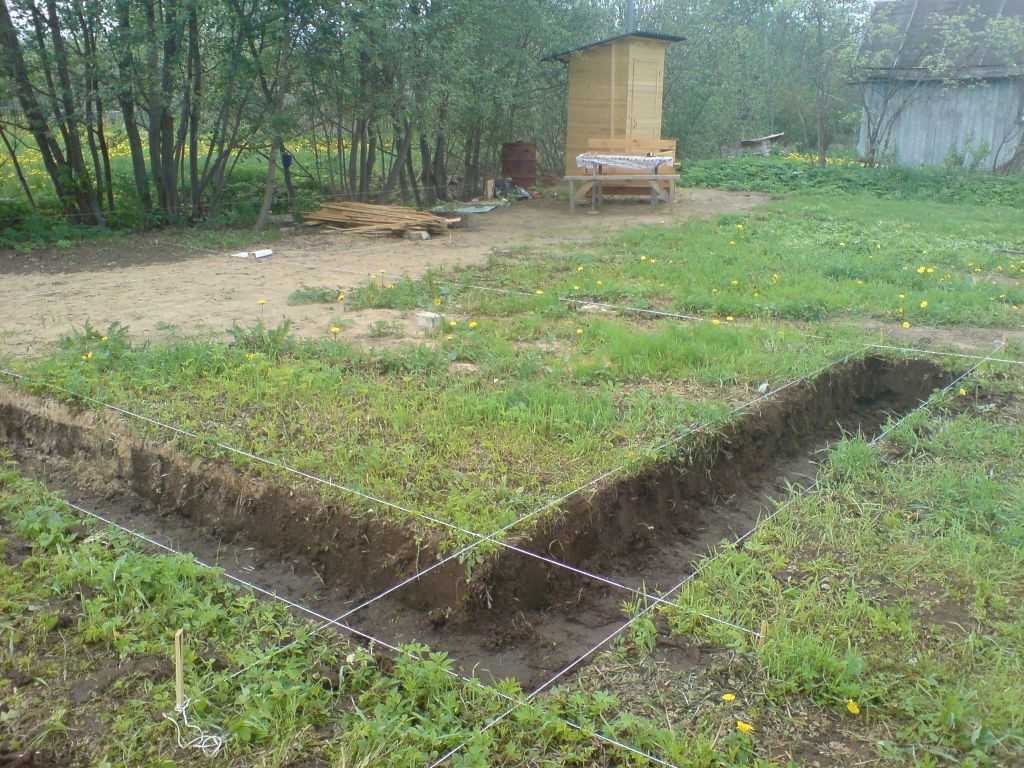

Разметка ленточного фундамента, проведение земельных работ

До того, как сделать ленточный фундамент своими руками, следует очистить участок от имеющегося мусора и начинать его разметку. По подготовленному проекту дома, гаража или бани нужно наносить на земле внешние и внутренние границы планируемого сооружения. Все выполняется при помощь имеющихся средств – прутьев, колышков, арматуры и натягиванием веревки, лески или проволоки.

Как разметить ленточный фундамент максимально ровно, чтобы впоследствии не потребовалось переставлять колышки на другое место:

Начинать разметку следует с определения оси планируемого дома;
Используя отвес, отметьте первый угол, а уже от него натягивайте леску или шнур перпендикулярно ко 2 и 3 углу сооружения;
Четвертый угол должен определяться с помощью угольника;
Следует проверить все углы, измеряя диагонали. Если все получилось и углы совпали то можно полноценно вбивать колышки и натягивать веревку;
Точно таким же образом нужно делать и внутреннюю разметку, отступая от внешнего края на 40 см, что является наиболее оптимальной шириной ленточного фундамента.

После окончания разметки, необходимо проверить перепады по площади ленточного фундамента и выбрать наиболее низкую точку. Из этой точки необходимо будет начинать вести отсчет глубины копаемой траншеи. Это нужно сделать для того, чтобы в дальнейшем удалить возможную разницу в высоте. При строительстве небольшого дома будет достаточно котлована глубиной 40 см.

Котлован можно копать своими силами лопатой или вызвав экскаватор

Обратим внимание, что не нужно копать на глаз. Следует обязательно проверять уровень, используя либо водяной, либо лазерный уровень, чтобы дно копаемой траншеи было как можно более ровнее

Подобная предосторожность может помочь вам лишиться многих проблем в последующем. К тому же не нужно забывать, что стенки траншеи обязаны быть выполнены строго в вертикальном положении

Глубина заложения ленточного фундамента для дома

Глубина заложения фундамента вычисляется еще на этапе его проектирования. Заглубленная конструкция устанавливается так, что ее подошва находится на 25 см ниже уровня промерзания почвы. Это позволит защитить ее от неравномерных деформаций, которые возникают при морозном пучении грунта.

Высота конструкции зависит от климатических особенностей той или иной местности. Глубину промерзания определяют по формуле. Но, есть готовая таблица, где можно найти эти значения для того или иного региона.

Примерная глубина промерзания почвы в различных регионах РФ и СНГ Источник izchegopostroit.ru

Если говорить о мелкозаглубленном фундаменте, то он располагается на расстоянии 85 см от уровня промерзания почвы. При сооружении конструкции стоит учесть, что она будет иметь низкую несущую способность. Также при сооружении основания стоит учесть уровень грунтовых вод. Подошва должна располагаться на расстоянии 20 см от нее. Итак, как делать ленточный фундамент?

Подходит ли ленточный фундамент для установки на склоне?

Ленточный фундамент является одним из наиболее предпочтительных вариантов. Он оптимальным образом приспособлен к приему и перераспределению нагрузок, возникающих при подвижках или пучении грунта.

Все альтернативные варианты оснований при строительстве на склоне создают существенные ограничения в конструкции дома, например, в части подвала. Кроме того, наличие уклона может стать препятствием для подхода строительной техники, что сделает невозможной установку свай.

В то же время, выкопать траншею можно и самостоятельно, главным условием станет обеспечение горизонтали ее дна. Это единственный по-настоящему важный и сложный момент при создании ленты на склоне, все остальные этапы выполняются практически традиционным способом.

ОБРАТИТЕ ВНИМАНИЕ!

Необходимо учитывать, что речь идет о небольших углах уклона, где нет опасности стекания грунта при весенних или осенних усилениях гидрогеологической активности. Эти вопросы следует заранее прояснить у геодезистов и геологов.

Необходимая глубина закладки ленточного фундамента

Прежде чем перейти к установке ленточного фундамента своими руками, необходимо детально изучить рекомендации, касающиеся глубины закладки фундамента, так как от этого зависит качество и надежность будущего дома!

Подошва заглубленного фундамента должна быть ниже чем отметка промерзания не меньше чем на 20 см, лучше чтобы она была ниже 30 см. Это поможет предостеречь неровные деформации дома при морозном пучении.

Также, рассчитывать глубину стоит исходя из особенностей вашего климата. Для расчета существуют специальные строительные формулы, однако, для некоторых стран СНГ предусмотрены уже готовые таблицы с расчетами.

При закладке мелкозаглубленного фундамента, используется более глубокое заглубление: от 70 см до 1 м. Однако, не стоит забывать что данный вид фундамента предполагает меньшую несущую способность, а также он не устойчив к морозному пучению.

Проводя расчеты, подбирайте правильную глубину опирания подошвы, контролируйте УГВ и уровень промерзания

Важно помнить, что вода не должна быть ближе 20 см от основы здания

Часто, для фундаментов одно и двухэтажных домов расчеты проводятся на глаз. Однако, в этом случае вы можете использовать больше материалов чем это необходимо. Проводя расчеты, постарайтесь использовать такие значения как:

хомуты от 6 до 8 мм;
армирование от 12 мм;
ширина фундамента исходя из ширины стен (фундамент должен быть на несколько см больше чем стена);
высота фундамента, уровень которой зависит от уровня промерзания почвы.

Плюсы и минусы ленточного фундамента

При выборе фундамента стоит обратить внимание на достоинства и недостатки того или иного варианта. Это касается и монолитной ленточной конструкции

К преимуществам относят:

возможность обустройства подвального помещения;
простота в возведении;
невысокая стоимость;
высокая прочность и надежность;
возможность применения на пучинистых грунтах.

К сожалению, ленточный фундамент имеет некоторые недостатки:

в некоторых случаях есть потребность в проведении сложных земляных работ и в использовании тяжелой строительной техники;
потребность в проведении гидроизоляционных и теплоизоляционных работ.

Стоит учитывать, что понятие плюсов и минусов неоднозначно, так как здесь все зависит от глубины залегания конструкции. Поэтому каждый тип фундамента необходимо рассматривать отдельно.

9 этап – гидроизоляция

Любое основание нуждается в качественной изоляции от воды. Гидроизоляция ленточного монолитного фундамента выполняется по всей верхней поверхности или только по верхней плоскости (место примыкания фундамента к стеновому материалу).

Среди применяемых способов выделяют:

напыление. Специальное оборудование наносит гидроизоляционный состав на поверхность фундаментной ленты. Плюс метода в том, что состав попадает в поры и пустоты, а минус – высокая стоимость;
обмазка битумной мастикой. Обмазка выполняется по всему фундаменту, в т.ч. по заглубленной его части;
использование рулонных материалов. Рубероид или его аналоги приклеиваются к стенкам фундамента с применением битумной мастики;
нанесение грунтовки глубокого проникновения. Грунтовка проникает в бетон и надежно защищает его от разрушения.

Гидроизоляция верхней горизонтальной плоскости фундамента выполняется путем укладки рубероида в один или два слоя.

При высоком уровне грунтовых вод на участке, вероятных подтоплениях рекомендуется устройство системы водоотвода, т.е. нужно сделать дренаж фундамента.

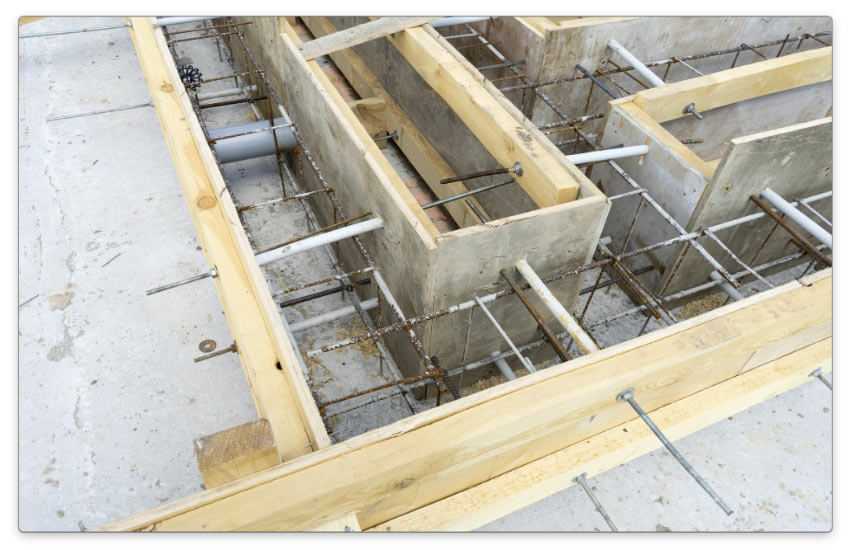

Опалубка для фундамента

На дно готовой траншеи укладываем слой щебня (15 — 20 см) и слой песка (15-20 см). Слои трамбуем и выравниваем единый горизонтальный уровень. На эти подушки будем ставить опалубку.

Изготавливаем опалубку из досок 5 см толщины.
Сначала делаем щиты. Размер щитов увеличиваем на ширину цоколя ( смотрим свой проект). Собранные щиты собираем в опалубку.
Опалубку нужно укрепить. Для этого, забиваем колы по периметру опалубки и прочно подпираем опалубку досками для дополнительной прочности.
Высота опалубки должна быть выше расчетной на 30 мм. Это запас на усадку бетона.

Важно! Верхний край опалубки лучше выставить по уровню и использовать, как направляющие при заливке бетона

2 этап – подготовка материала и инструмента

Для заливки монолитного ленточного фундамента необходимо подготовить:

цемент. Как правило, в работе используется популярная марка портландцемент М 400. Марка бетона определяется на основании удельного веса цемента в структуре раствора. Точные данные можно почерпнуть из стандарта ГОСТ 36 6633. В частном строительстве используется преимущественно бетон марки М 250 (для возведения легких построек) или М 350 (для строительства тяжелых домов);
песок и щебень. Нужны для формирования подушки под подошву фундамента. Толщина подсыпки 100-300 мм;
армирующий материал (арматура металлическая или композитная). Известны случаи, когда фундамент под дом заливался без использования арматуры. Это допустимо на твердых грунтах. В других случаях, следует учитывать, что ленточный монолитный фундамент испытывает влияние продольных и поперечных нагрузок. Снизить силу их действия может арматура, которая принимает на себя часть нагрузки и защищает бетон от разрушения.

Использование арматуры предполагает выполнение предварительного расчета. В частности, сечение арматуры для продольных и поперечных рядов, качество поверхности металла (гладкий или ребристый), площадь сечения фундамента (для определения числа рядов).

Рекомендации по расчету приведены в таблице:

обрезки полимерной трубы для водопровода. Труба нужна для формирования отверстий под будущие подземные коммуникации. Длина заготовки равна ширине фундамента;
материал для опалубки (строганная доска толщиной 20 мм, фанера, ОСБ плита и т.п.);
проволока для вязания. При формировании армировочного пояса не используется жесткое крепление, сварка. Вязка проволокой позволят металлу играть и снижает внутреннее напряжение, поскольку металл работает на растяжение, а бетон на сжатие. Чтобы избежать разрушения используют проволоку. Можно заменить ее пластиковыми хомутами, но это, во-первых, дороже, во-вторых, менее надежно, т.к. часть точек крепления разрушается при подаче бетона;
крепеж для монтажа опалубки;
вода.

Точное количество требуемого материала можно рассчитать с помощью онлайн калькуляторов. Некоторые из них позволяют сделать расчет ориентировочной стоимости ленточного монолитного фундамента.

В процессе работы понадобится: лопата, ведра, рулетка, уровень (строительный и водяной), бечевка для разметки, колышки, ножовка по дереву, металлу, болгарка, трамбовка (или вибротрамбовочная машина), бетономешалка.

7 этап – армирование

Для усиления ленточного фундамента используется ребристая арматура диаметром 8-12 мм. Арматуру монтируют вдоль и поперек оси фундамента, формируя решетчатый каркас. Размер ячейки кратен 50 мм. и может составлять от 50х50 до 250х250 мм. Если глубина траншеи превышает 400 мм. рекомендуется укладывать арматуру в три ряда, устанавливая общие вертикальные ребра.

Арматура связывается между собой проволокой. Такое крепление позволит снизить нагрузку на металл, который склонен растягиваться, от бетона, отличающегося склонностью к сжатию. Расстояние от армирующего каркаса до стенки обрешетки выбирается произвольно, но оно должно находится в диапазоне 35-70 мм.

Примечание. Углы фундамента испытывают на себе наибольшую нагрузку, поэтому в них укладываются только цельные куски арматуры, согнутой под нужным углом.

Возможные ошибки при самостоятельном выполнении работ

Цемент низкой марки может сказаться на качестве бетона Без разницы, какой материал используется: камень, бут или бетонные блоки для фундамента, каждая из ошибок может привести к получению неправильного результата, что существенно снизит срок службы строения. В этом случае даже фундамент из бетонных блоков покроется трещинами и даст осадку.

Есть ряд причин, которые могут негативно повлиять на выполнение работ. В первую очередь это касается технологии монтажа и применяемого строительного материала:

Использовался цемент низкой марки.
Подвижность бетонной смеси была увеличена путём добавления лишнего количества воды.
В процессе смешивания раствор перемешался с грунтом.
На используемых фундаментных блоках были трещины или сколы.
Армирование происходило с применением арматуры меньшего диаметра.
Меньшая толщина подушки на дне траншеи.
Гидроизоляция уложена не полностью, присутствуют пробелы.
Преждевременное снятие опалубки с «ненабравшего» прочности остова.
Повреждение гидроизоляции при закапывании траншеи. Подробнее об ошибках смотрите в этом видео:

Укрепление (армирование)

Для формирования остова (скелета) опоры здания используют металлическую арматуру.

Стандартной считается схема с двумя рядами арматуру, однако при возведении мощных строений допускается и трехрядное армирование. Самыми популярными для этих целей считаются прутки диаметром от 10 до 16 мм. Навивка повысит коэффициент сцепляемости метала (углепластика) с бетоном.

Фиксация арматуры в обоих случаях производится вязальной проволокой при помощи ручных приспособлений либо специального пистолета. Шаг вязания арматуры составляет 25-30 см с уменьшением его по углам конструкции до 10-15 см. В последнее время процедуру фиксации арматуры призваны облегчить специальные хомуты, среди которых различают вертикальные и горизонтальные.

Расчет необходимого количества арматуры будет более точным, если воспользоваться специальными таблицами, где по таким параметрам, ка высота, длина и поперечное сечение вы получите относительно точное значение.

Зачем нужна отмостка?

Так как пучение грунта происходит из-за избытка влаги, строители решили однажды бороться не с его следствием, а причиной. Поэтому фундамент решено было защищать. Для этого стали использовать отмостку – покрытие в виде полосы из влагостойких материалов, проходящей по периметру здания. Для обеспечения стока воды такая полоса делается под небольшим уклоном. Ее ширина всегда равна глубине промерзания.

Отмостка должна быть и шире свеса кровли на 20 см. Оптимальная толщина – 10-15 см.

Схема отмостки

Для заливки отмостки достаточно использование цемента М200-300. Вначале по периметру здания снимается верхняя часть грунта и с помощью колышков и веревки делается разметка. Для защиты от влаги желательно сделать гидрозамок из 10-15-сантиметрового слоя глины. Далее засыпается 5-10-сантиметровый слой щебня и 10-сантиметровый слой песка.

Для утепления отмостки используются материалы, не поддающиеся гниению – пенопласт, пеноплекс и пр. Они укладываются на слой песка в 2 слоя со смещением предыдущего. После подготовки опалубки производится армирование с помощью металлической сетки с ячейками размером 50 или 100 мм, а затем заливка раствора.

6 советов для мелкозаглублённого ленточного фундамента (МЗЛФ).

Фундамент: виды, устройство, пошаговая инструкция закладки ленточного фундамента своими руками | Фото & Видео +Отзывы

Ленточный фундамент. Как и когда выбрать для дома? Часть 1.

Ленточный фундамент (когда использовать, как заглублять, виды фундамента). Часть 2

7.2
Total Score

Закладываем фундамент своими руками

Простота реализации

Материальные затраты

7.5

Эффективность

Рейтинг пользователей: Be the first one!

Требования при самостоятельной подготовке бетонной смеси

Самостоятельное изготовление бетонной смеси Необходимо выполнить расчет состава раствора: какую марку цемента выбрать, определить количество песка, гравия или щебня и воды для замешивания качественной смеси.

Следует проверить качество песка на наличие примесей, и сроки годности выбранной марки цемента. Подготовить необходимые материалы и инструменты для выполнения замеса, заливки и утрамбовки бетонной смеси в опалубку.

Расчет показывает, что самостоятельная подготовка раствора и укладка позволяет существенно уменьшить затраты на устройство ленточного фундамента. Но, несмотря на значительное снижение стоимости, время на устройство основания и заливку в этом случае увеличивается в геометрической прогрессии. Поэтому многие предпочитают закупку готовой смеси.
