Терморегуляторы для теплых полов

Как работает терморегулятор

В первом случае, если для нагрева теплоносителя используется газ, жидкое или твердое топливо ставятся терморегуляторы для водяного теплого пола. Практически – это вентиль (термосмесительный клапан), которым увеличиваются и уменьшаются потоки горячего и охлажденного теплоносителя в контуре.

Схема работы термовентиля

В конструкциях, где для нагрева применяется электроэнергия, устанавливаются электрические терморегуляторы, которые увеличивают и уменьшают величину проходящего электрического тока. Чем выше ток, тем больше температура обогревающего кабеля или пленки.

Задача терморегуляторов – поддерживать температуру теплоносителя на установленном уровне, что обеспечивает комфортные условия для жизнедеятельности, экономичный расход топлива или электроэнергии. Регулировка температуры может осуществляться механически, вручную или с использованием приборов автоматики.

Люди могут отсутствовать на отапливаемых объектах, уснуть, просто забыть подкорректировать механический терморегулятор теплого пола. Приборы автоматики исключают человеческий фактор. На графике ниже показано, как четко и своевременно терморегулятор корректирует температуру, поддерживая ее установленный уровень.

Временной график нагрева и расхода энергии

Только на первоначальном этапе, при включении, для достижения установленной температуры 20 минут расходуется электроэнергия. Потом в течении 27 минут температура снижается на 3 градуса, автоматика подключает сеть на 6 минут, и температура повышается до установленного значения.

Такие циклы, 6 минут в работе и 27 минут отключения, продолжаются на протяжении всей работы оборудования, до полного отключения. Это обеспечивает стабильный и экономичный режим работы системы теплых полов.

Для того чтобы сделать правильный выбор, надо детально изучить, как работают терморегуляторы в системе отопления и особенности конструкции различных моделей.

Как происходит регулировка обогрева теплого пола

Если дом или квартира не большие, регион проживания — южный, теплые полы можно оставлять основным источником отопления. В других случаях его делают как приятное дополнение, которое сделает жизнь более комфортной. Например, в детской комнате, в ванной или на кухне, в рабочей зоне. Всё дело в том, что делать пол очень горячим по понятной причине нельзя. Если за окном минус 40 градусов, отопительная система должна быть более мощной.

Очень удобно иметь полы, уровень нагрева которых контролируется. Есть множество устройств для регулировки температуры теплого пола. Их работа основана на едином принципе.

Отопительные контуры контролируются индивидуально, через обустройство специальных коллекторов, которые собирают вместе входы и выходы системы отопления:

Термодатчик для водяного теплого пола сигнализирует терморегулятору о том, что температура в помещении (или на поверхности пола) повысилась. В цепочку включается сервопривод, управляющий вентилями. Получив соответствующий сигнал от термостата, он впускает в систему новую партию горячей воды. Или, наоборот, перекроет её движение, если терморегулятор даст сигнал, что в комнате стало жарко. Помогает регулировать поток теплоносителя термоклапан для водяного теплого пола. Подобный термостатический клапан для теплого пола позволяет эффективно регулировать температуру подачи теплоносителя. Для подкачки воды обязательно устанавливается насос.

Итак, для контроля показателей температуры теплых полов нужны:

• коллектор, куда сводятся все контуры;
• терморегулятор;
• термодатчик;
• сервопривод, управляющий вентилями;
• насос для подкачки воды.

Всё это вместе даёт возможность сделать систему отопления автоматизированной. Это не простое удобство, а экономия энергоресурсов. Терморегуляторы можно выставить так, что в отсутствие людей обогрев помещения будет снижен. Автоматы позволяют сэкономить от 30 до 40 процентов объёма энергоносителей. Причём на условиях проживания людей это не отразится, наоборот, сделает более комфортным пребывание в квартире или доме.

Для того, чтоб повысить безопасность эксплуатации приборов, предусмотрена установка предохранительных клапанов и защитной арматуры от скачков напряжения в электрической сети и перегрева электрооборудования.

Лучшие терморегуляторы для инкубатора

Еще одна актуальная сфера, где необходимы отопительные приборы и контроллеры температурного режима – инкубаторы. Если не пользоваться регуляторами, для эмбрионов может быть опасен как перегрев, так и переохлаждение. Поэтому производители совершенствуют каждую новую модель, повышая точность работы. На основе экспертных оценок, отзывов специалистов были выявлены лидеры.

ТРТ-1000

Используют чаще всего такой терморегулятор для инкубатора «Несушка», где он поддерживает определенную температуру воздуха в термостате. Для синхронной точной работы рядом с термометром располагается датчик температуры, нагреватель можно включать в розетку. На этом этапе можно задавать пороги минимальной и максимальной температуры. В модели ТРТ-1000 предусмотрено 2 уровня регулировки, мощность нагревателя от 20 до 1000 Вт, рабочая температура 20-60 °С. При этом точность срабатывания термоконтроллера 0.2 °С.

Достоинства

• Простое управление;
• Точное определение текущей температуры;
• Низкая цена;
• Долгий срок службы;
• Световая индикация.

Недостатки

• Отсутствие защиты от перегрева;
• Иногда встречаются поделки.

Несмотря на простую конструкцию, отсутствие инновационных опций, ТРТ-1000 достаточно востребован в сфере фермерства и домашнего хозяйства. Главную задачу он выполняет, с точностью до 0.2 °С определяет текущий режим работы нагревательного оборудования. Главное, найти оригинальное производство, так как поделок на рынке достаточно много.

Terneo EG

Наиболее популярная модель для высокоточного поддержания нужного климата в инкубаторах. Корпус выполнен из прочного пластика, есть звуковая сигнализация для оповещения о любых изменениях. Оберегая прибор от детей, производитель установил опцию блокировки экрана. Оптимальные пределы температуры 34-39 °С, максимальное отклонение составляет всего 0.015 °С. Мощность нагрузки не превышает 500 Вт. Благодаря алгоритму PID устройство сможет адаптироваться к условиям работы любого инкубатора. Для настройки режима предусмотрено всего 3 кнопки.

Достоинства

• Устойчивый корпус;
• Защита от перегрева, детей;
• Звуковой сигнал;
• Легкий монтаж;
• Высокая точность определения температуры.

Недостатки

Простоватый дизайн.

За свои деньги это хорошее предложение от украинского производителя. Его можно применять не только в хозяйстве, но и сочетать с бытовыми приборами. Существенных недостатков пользователями выявлено не было, разве что дизайн несколько простоват.

Разновидности регуляторов

Схема механического терморегулятора

Классический терморегулятор представляет собой компактный прибор, представленный в следующих исполнениях:

• Встраиваемая в стену модель, подключаемая к скрытой электропроводке.
• В виде «открытого» изделия, предназначенного для установки непосредственно на стену (образцы накладного типа).

Для работы в системах теплых полов этот прибор комплектуется особым термическим датчиком и сигнальным кабелем. Некоторые модели помимо этого имеют собственный, встроенный термостат, контролирующий температуру окружающего воздуха. Они применяются в ситуациях, когда система электрического пола является основным источником тепла (используется вместо отопительных батарей).

Все разнообразие современных терморегуляторов для теплого пола подразделяется на следующие группы:

• электронные регуляторы;
• электромеханические приборы;
• программируемые приборы с выносными датчиками;
• устройства с ПДУ.

Электронные регуляторы

Электронные терморегуляторы

Приборы этого класса имеют отличное от механических моделей исполнение, особо заметное по их внешнему виду. Они оснащаются расположенными на лицевой панели цифровым дисплеем и кнопками, предназначенными для точной установки нужной температуры нагрева. В качестве образца такого регулятора рассматривается модель «Danfoss», посредством которой удается точно выставить контрольный параметр и визуально отслеживать его текущее значение. Однако этим функциональность описываемого образца и ограничивается.

Электронные приборы от известных производителей (Electrolux, например) намного удобнее в эксплуатации в сравнении с механическими аналогами. Однако и их возможности лишь немного превышают функционал последних. В них не предусматривается никаких дополнительных опций (программирование режимов, например, или энергонезависимое питание), которые доступны лишь «продвинутым» моделям. Указанная ограниченность является основной причиной их небольшой популярности.

Механические модели

Механический терморегулятор AURA LТС 230

Предлагаемые на рынке терморегуляторы механического типа – это недорогие устройства, отличающиеся простотой конструкции и обслуживания. Выбор способов управления в этих приборах не велик. На их передней панели обычно размещаются только два элемента – клавиша включения и регулятор температуры в виде колесика с нанесенной рядом шкалой. Кроме того, на ней предусмотрена простейшая индикация включенного состояния, выполненная на обычном светодиоде.

К достоинствам таких регуляторов относят простоту конструкции и доступную цену. Однако точность выставления температурного режима у них очень низка, что не всегда позволяет добиться нужного результата. Еще одним существенным недостатком этих приборов считается отсутствие опции программирования режимов работы.

Ощутимой экономии энергии, потребляемой от электросети, добиться посредством такого терморегулятора не получится. Несмотря на это отдельных пользователей привлекает простота их устройства и доступная цена.

Программируемые устройства

Многоканальный ПИД терморегулятор с USB Термодат-19Е5

К этой группе относятся приборы, которые принято обозначать словом «умные», поскольку они отличаются наличием большого числа опций. Как правило, в таких устройствах предусматривается отдельный встроенный температурный датчик и возможность переключения режимов контроля состояния по двум средам («по полу» и «по воздуху»). Но основным их достоинством является возможность программировать прибор по своему желанию, задавая нужную температуру в течение определенного промежутка времени. Обычно их устанавливают на выбранные часы в течение текущих суток или на дни недели (с учетом будней и выходных). В особо «продвинутых» моделях таких регуляторов предусмотрена возможность программирования по сети Wifi с одновременным подключением к Интернету.

С дистанционным управлением (с ПДУ)

Этот тип регуляторов представлен моделями от «Eberle», «Gira» и «Livolo»,состоящими из двух связанных между собой модулей – стационарным и переносным (пульт ПДУ). К первому подводятся электрические провода от датчиков и реле теплых полов, что определяет выбор места для его размещения в пределах комнаты. Управлять режимами работы обогревающей системы можно из любой зоны, ограниченной дальностью действия радиоканала связи.

Как работает терморегулятор?

Терморегулятор, как не сложно понять из названия, регулирует температуру нагрева теплого пола. Это электрический прибор, который нужно подключить, во-первых, к самой нагревательной системе и термодатчику, во-вторых, к электропитанию. Если термостат подключен правильно, то он действует следующим образом:

• получает с термодатчика данные о текущей температуре нагрева;
• сравнивает их с заданным значением, указанным в настройках;
• отключает нагрев при превышении установленного значения температуры;
• включает нагрев, если температура пола ниже, чем указано в настройках.

Цикл постоянно повторяется, что обеспечивает равномерный прогрев пола и помещения, а также оптимальный расход тепловой энергии.

Для жилых помещений обычно выставляют температуру нагрева пола около 26 градусов, а в детских садах и других подобных учреждениях достаточно и 24 градусов. На показания температуры нагрева влияет также тип напольного покрытия.

Электрические системы, уложенные под ламинат, обычно работают при 27 градусах, а вот теплый пол, размещенный под паркетом, может нагреваться и до 30 градусов. Чрезмерный нагрев элементов может привести к деформации напольного покрытия и поломке системы.

Виды

Терморегуляторы теплого пола различаются на:

• механические;
• электронные;
• программируемые.

Плюс есть модели с дистанционным управлением по Wi-fi со смартфона. В этом отношении данные приборы сильно похожи на термостат для газового котла, который в соответствующем исполнении также можно контролировать через интернет.

Виды терморегуляторов

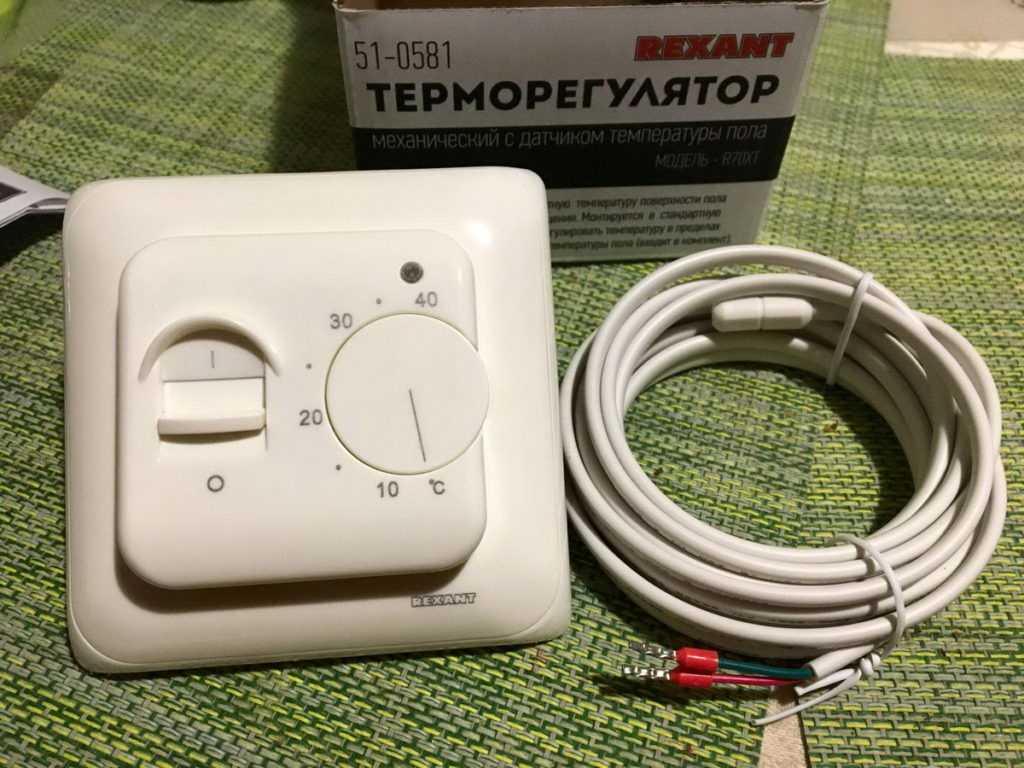

Механический

Главные достоинства регулятора механического – дешевизна, простота конструкции и надежность. В нем отсутствует какая-либо электроника. На его корпусе есть только выключатель «ВКЛ/ВЫКЛ» и поворотное колесико для установки желаемой температуры.

Обычно такой термостат рассчитан на одну зону управления. Для большинства ситуаций его вполне достаточно. Но нередко «теплые полы» разбивают на несколько зон с разным нагревом (например, одна возле кровати или дивана, а вторая это остальная комната). Тогда подобному терморегулятору лучше предпочесть его более продвинутый электронный аналог с расширенным функционалом.

Механические

Чаще всего механический термостат устанавливают с электрическими теплыми полами. Он позволяет подключить систему нагревательных матов к сети 220 В напрямую через себя. При достижении заданных параметров такой прибор отключает электропитание, а при охлаждении помещения потом вновь соединяет цепь для подачи напряжения.

Электронный

Электронный терморегулятор теплого пола по функциям и схеме работы практически полностью повторяет первый вариант механический. Только он собран уже на основе контролирующей микросхемы и имеет дисплей. Модели этого вида могут быть рассчитаны на одну либо несколько зон управления. Если комната просторная и система обогрева занимает большую площадь, то выбирать для подключения к питанию и регулировки ТП стоит именно их.

Электронный

Разница в цене между электронным и механическим термостатом для одного и того же нагреваемого пола достигает 15–30%. Нет электроники, прибор стоит дешевле. А если есть микросхемы внутри, то он выходит дороже. При этом особых различий в плане использования между ними нет.

Единственный серьезный минус электронного устройства – сброс настроек при отключении электрического тока. Если «механика» после появления в сети напряжения начнет опять работать с выставленными изначально параметрами, то терморегулятор на микросхеме придется включать вручную. При этом между сбоем и приходом хозяев домой может пройти значительное время, в течение которого пол греться не будет.

Программируемый

Если хочется максимально сэкономить на эксплуатации ТП, то подключать теплый пол следует через температурный регулятор программируемого типа. Это устройство работает также на микросхеме. Однако количество режимов работы и настроек здесь гораздо больше, нежели в обычном электроном приборе.

За расширенный функционал приходится платить дороже. И чем больше может такой термостат, тем выше его стоимость. Однако все затраты на него быстро окупаются за счет экономии электроэнергии или иного энергоносителя, используемого для нагрева пола.

Програмируемый терморегулятор

Подобные девайсы дают полный контроль над напольным отоплением. Если требуется повысить надежность работы бойлера на газу, то ставится источник бесперебойного питания для газового котла. А если есть желание добиться максимальной экономии при работе ТП, то надо подсоединять к нему программируемый терморегулятор.

С помощью разных программ можно для каждого времени суток задать свой рабочий режим. Ведь когда в доме никого нет, теплый пол можно ненадолго отключить или перевести на поддержание более низких температур.

С дистанционным управлением

Часть электронных и программируемых терморегуляторов предполагает возможность управления ими дистанционно. Такие устройства используются в системах типа «умный дом». Это наиболее продвинутые, функциональные и дорогие приборы контроля водяного или электрического теплого пола.

Дистанционный контроль облегчает управление

В качестве внешнего элемента управления применяются:

• пульты ДУ;
• смартфоны;
• компьютеры.

В остальном это обычные программируемые приборы.

Разновидности

Датчик может измерять температуру пола или воздуха Основную регулировку работы тёплого пола контролирует термостат (терморегулятор), он считывает показания с датчика, подключенного к системе и регулирует нагрев

Это особенно важно для таких напольных покрытий как ламинат или линолеум

В противном случае, если датчика температуры в системе нет или он не исправен, это может привести к повреждению вышеупомянутых покрытий.

В первую очередь, они различаются по месту монтирования.

Есть датчики, устанавливаемые в полу рядом с системой, другие измеряют температуру воздушного пространства комнаты.

Кроме этого, встречаются такие устройства, которые встраиваются в терморегулятор.

Если рассматривать приборы, предназначенные для встраивания в пол, можно разделить их на 2 категории:

• датчик пола для мягкого покрытия – ламината, линолеума, паркета, ковролина;
• устройство для твёрдого покрытия – керамической плитки, искусственного или натурального камня. При этом, он будет несколько отличаться внешним видом от предыдущих. Его размер будет больше и для защиты от смеси или клея он упаковывается в защитный чехол.

Ограничитель запрограммирован на определенную температуру и не позволяет полу нагревать помещение больше, чем нужно Кроме этого, встречается датчик тёплого пола — ограничитель. Он программируется на определённую температуру и не даёт системе остывать ниже указанной величины.

Преимущественно он подключается для кабельной нагревательной системы, а монтируется он в этом случае в изоляционной трубе, предназначенной непосредственно для него.

Установка терморегулятора

Монтаж оборудования должен проходить при температурах воздуха от 0оC до +45оС. Располагается регулятор температуры пола на одной из стен на высоте от 0,4м до 1,7м. Его нужно разместить так, чтобы на него не попадали прямые солнечные лучи, брызги и сквозняки. При выборе высоты учтите, что если в семье есть маленькие дети, то устройство желательно разместить на высоте, где оно будет не доступно для детей: их очень привлекают кнопки/экраны/колесики. Потому лучше установить в недоступном для детворы месте.

Выбрать место для установки термостата нужно грамотно

По способу установки существуют два типа термостатов для теплого пола: накладные и врезные. Под врезные необходимо сделать отверстие в стене и установить туда стандартную монтажную коробку — большинство моделей прекрасно в ней размещаются. Накладные крепятся прямо к поверхности стены и дополнительных работ не требуют, но имеют не самый привлекательный вид.

Для обеспечения защиты от короткого замыкания и для предотвращения поражения электрическим током, перед терморегулятором пола устанавливается УЗО и/или автоматический выключатель. Смотрите схему, на ней пунктиром указано подключение зануления при двухпроводной сети. УЗО можно ставить не везде, но в помещениях с повышенной влажностью их установка обязательна. Так как в этом случае оборудования получается много, имеет смысл спрятать все в монтажный шкаф. Учтите, что работать с электропитанием могут только люди, имеющие соответствующую подготовку. Потому, если устанавливаете термостат для теплого пола своими руками, а соответствующей подготовки нет, то для этой части обязательно пригласите электрика.

Электрическая схема подключения терморегулятора теплого пола с заземлением или занулением (пунктиром)

После установки монтажной коробки в стене по направлению к полу необходимо сделать штробы под укладку выводов нагревательных элементов (кабелей, матов или пленок). В эту же канавку или в штробу рядом укладывается труба/гофрошланг под датчик температуры пола. Канавка может быть одна. Тогда она делается достаточно широкой, чтобы можно было без проблем разместить все провода и трубу. Можно для проводов каждого отопительного контура сделать отдельный канал, причем иногда их укладывают тоже в трубы/гофрошланги. В этом случае ремонт будет легче — выдернете провода от неработающих контуров, предварительно отключив их от терморегулятора, а на их место вставите другие от исправного контура. И не нужно будет добить стену.

От места установки датчика в стене и полу делается штроба, в которую затем укладывается гофрированная труба. В нее будет опускаться датчик температуры пола

Погрешность определения температуры

Обратите внимание, что температура непосредственно на выносном датчике всегда будет выше, чем температура в комнате, которую на своем табло показывает регулятор. Это связано с глубиной залегания датчика в стяжку

Это связано с глубиной залегания датчика в стяжку.

Обычно эта дельта, между t на поверхности пола и t внутри стяжки, не превышает 5-7 градусов.

На дисплеях электронных приборов можно увидеть оба параметра, а вот в механических устройствах с колесиком, зачастую по окружности даже не прописывают градусы, а указывают только цифры 1-2-3 и т.д.

При пяти цифрах одно деление соответствует примерно 8 градусам.

Градусы не указываются с определенной целью, дабы не запутать пользователя. Выставишь на корпусе термостата +25С, а комнатный градусник в квартире будет показывать всего +20С.

У большинства сразу же возникнет вопрос, почему регулятор работает с такой погрешностью? Не поломался ли он?

Если же на вашем механическом термостате указаны именно градусы, это означает, что он главным образом работает и ориентируется на собственный датчик температуры воздуха, встроенный в корпус.

Тот, что подключается к нему извне и прячется в стяжку, играет только роль защиты кабеля от перегрева.

Питание 220В заводите на клеммы L и N через УЗО с током утечки не более 30мА.

Схема подключения теплого пола напрямую через терморегулятор разных производителей однотипна и выглядит следующим образом.

Рейтинг терморегуляторов

Чтобы правильно выбрать терморегулятор, сначала определяются с его предназначением. То есть, для какого устройства, условий он предназначается. В рейтинг попали номинанты для обслуживания полов с подогревом, батарей отопительной системы жилища, инкубаторов с домашней птицей, холодильников, а также для аквариумов. При отборе специалистами оценивались следующие критерии:

• Конфигурация прибора – механическая, программируемая, цифровая;
• Датчик – встроенный, выносной;
• Мощность – желательно выбирать с запасом;
• Тип питания – от электросети, от батареек;
• Метод установки – накладка, встраивание;
• Дополнительный функционал – разные режимы, программирование, защита.

Лучшие экономичные обогреватели

Терморегулятор для теплого пола для лоджии

Обустройством теплого пола при помощи нагревающих матов и кабелей на лоджии занимаются в двух случаях: для создания комфортной температуры или для обогрева зимой. Управляют степенью нагрева с помощью терморегуляторов. Правильный выбор последних позволит эффективно и экономично эксплуатировать систему отопления.

Изготовители отопительных систем предлагают в комплекте своё регулирующее оборудование. Такие модели имеют простую конструкцию, минимальное число функций и небольшую стоимость. Но они пригодны для монтажа на лоджии. Если владельцу квартиры они не подходят, необходимо выбрать другой, учитывая его конструкционные и эксплуатационные характеристики. Критерии подбора терморегулятора:

1. Коммутируемая нагрузка. Если регулирующее оборудование используют для электрического тёплого пола, выбирают модели, способные выдержать нагрузку в 16 А. Этой величины силы тока вполне хватит для обогрева лоджии, но, в любом случае, модель необходимо выбирать с запасом в 30% от рассчитанной нагрузки.
2. Тип управления. Для системы, монтируемой на лоджии, выбирают механические или электромеханические регуляторы. Они позволяют контролировать температуру в помещении в ручном режиме. Более сложные регуляторы с электронным программированием на лоджиях используют редко, но у них более широкие возможности для минимизации энергозатрат.
3. Способ монтажа. Различают модели для встроенного (в технологические коробки, как розетки или выключатели освещения) или накладного исполнения. Последние можно разместить на стене в комнате или вне помещения.
4. Тип датчика температуры. Возможно подключение внешнего или встроенного сенсора. В первом случае датчик NTC контролирует температуру воздуха в помещении. Встроенный элемент заделывается в стяжку или укладывается между витками греющего кабеля. Такой датчик контролирует непосредственно температуру пола.

При подборе регулятора для управления работой ТП можно также обратить внимание на дополнительные функции: блокировку и возможность функционирования в режиме частичной мощности. В первом случае исключается несанкционированный доступ к настройкам

Посторонний человек или ребёнок не смогут изменить заданные температурные параметры.

В режим работы с неполной нагрузкой оборудование переходит при выходе из строя датчика температуры. До его замены в терморегуляторе можно задать временные промежутки включения/отключения в часовом цикле. Опция позволяет поддерживать комфортную температуру на лоджии, точно зная, сколько часов в сутки работает ТП, а также даёт возможность подсчитать расходы на отопление в аварийном режиме.

Как выбрать терморегулятор и какие ошибки могут быть?

Немаловажную роль играет безопасность работы термостата и, соответственно, теплого пола. Некачественное оборудование может привести к замыканию или возгоранию. Поэтому термостаты должны быть надежным. Здесь следует порекомендовать термостат Nobo NTB 2R изготовленной норвежской компанией Nobo, которая существует уже более 100 лет и все производство и комплектующие только европейского исполнения – норвежские и шведские
Самая частая ошибка – когда температурный датчик навсегда замуровывают в пол, и если что-то выходит из строя, то менять приходится чуть ли не всю систему управления. Поэтому лучше сделать датчик с возможностью замены.
К выбору терморегулятора стоит подходить изначально с сознанием того, что хотите получить от его работы и захотите ли усовершенствовать управление процессом нагрева? Если есть желание управлять дистанционно, то следует остановиться на регуляторе Nobo NTB 2R

Причем изначально можно управлять термостатом в ручном режиме, а далее можно без особых проблем усовершенствовать и включить удаленное управление через Интернет.
Следует обратить внимание – на какую мощность рассчитан данный термостат? Обычно это 16 А. Если вспомнить формулу:

Монтаж регулятора для теплого водяного пола

Установка терморегулятора для такой системы отопления является очень похожей на вышеописанный способ. То есть к устройству необходимо подключить своими руками датчик и входной кабель. Далее все зависит от особенностей регулятора.

Схема подключения

В одних случаях схема требует его прямого подсоединения к сервоприводам. Если устройство мультизональное, то к нужным клеммам подключают провода соответствующих сервоприводов. Здесь схема подключения является достаточно сложной. Если регулятор может передавать сигнал беспроводным способом, то сервоприводы оборудуют специальным приёмником, который также подключают к электросети.

Монтаж терморегулятора и датчика

Монтаж этих двух устройств довольно прост и, как правило, даже у новичков не возникает никаких проблем, если они действуют в соответствии с инструкцией. Подключить термодатчик можно двумя способами.

1. Напрямую. В этом случае сам нагревательный кабель объединяется в одной связке с терморегулятором.
2. С использованием распаечной коробки. В этом случае от терморегулятора до распаечной коробки прокладывается один кабель, а затем к нагревательному элементу – уже другой.

Монтаж навесного терморегулятора теплого пола

Чтобы подключить систему контроля температуры, следует организовать отдельную линию от электрического щитка. Для этого прекрасно подойдет медная проводка сечением 2,5 мм2.  Далее в стене штробится канавка, в которую будут укладываться гофры с проводом от термодатчика и нагревательным кабелем.

Шаг 1. Провод, на конце которого установлен термодатчик, просовывается в гофрированную трубку подходящего диаметра.

Кабель просовывается в гофрированную трубку

Шаг 2. Провод датчика также выводится из другого конца гофры.

Выведение провода из другого конца трубки

Шаг 3. Окончание трубки, где находится сам датчик, закрывается специальной заглушкой из пластика. Это необходимо для того, чтобы туда ничего не попало, в том числе строительная смесь, которой будет заливаться система.

Установка пластиковой заглушки

Шаг 4. Конец трубки с датчиком фиксируется между двумя отопительными контурами прямо посередине. Он закрепляется при помощи пластикового хомута или специальной ленты. При этом место установки датчика выбирается так, чтобы он был сравнительно недалеко от самого терморегулятора, желательно, чтобы имелась возможность относительно простого доступа к датчику. Оптимальное расстояние от прибора до стены – 50-60 см.

Фиксация конца трубки

Шаг 5. Трубка от места расположения регулятора выводится в пол в специальной проштробленной канавке. Ее изгиб у пола не должен быть резким – не менее 5 см.

Выведение трубки в пол

Шаг 6. Канавка в стене после укладки в нее всех проводов и гофрированной трубки заделывается цементным раствором.

Канавка заделана раствором

Шаг 7. Провода необходимо облудить.

Далее провода нужно облудить

Шаг 8. После этого провода подсоединяются к терморегулятору. Регулятор устанавливается на свое место – отверстие в стене над канавкой для проводов.

Подсоединение проводов к терморегулятору

Шаг 9. Все электрические соединения проверяются, а затем на одну минуту система теплого пола включается. Это позволит проверить ее работоспособность.

Установленный терморегулятор

Шаг 10. Если все работает, то на панели терморегулятора загорится сигнальная лампочка, а также произойдет нагрев системы пола. На зарисованной схеме теплого пола обозначается место установки термодатчика.

Пример схемы теплого пола

Обзор производителей

Изготовлением теплых полов занимается много компаний. Наиболее популярными являются бренды Devi, AEG, Thermo Industri AB. У датчиков каждого производителя есть свои особенности.

Устройства Devi

Регуляторы температуры этого бренда работают с любыми типами нагревательных элементов. Они разделяются на механические и электронные, с обыкновенным либо сенсорным управлением. Кроме этого в линейке регуляторов Devi имеются модели, управляемые дистанционно через смартфоны.

Достоинства устройств этого бренда:

• наличие моделей для установки на улице;
• экономия на работе приборов отопления до 30 процентов;
• доступность управления через Интернет.

Преимуществом является и разнообразие вариантов для решения любых задач.

Регуляторы AEG

Термодатчики германского бренда относятся к премиум-классу. Отличное качество гарантирует долговечность и бесперебойную работу. Но и стоят такие устройства немало.

Ассортиментная линейка широка: от простых базовых устройств до «интеллектуальных» термодатчиков, которые полностью контролируют работу теплого пола и микроклимат в помещении.

Но даже базовые модели обладают многими достоинствами:

• поддерживают температурные показатели на необходимом уровне;
• управляются очень просто – ручным включением и выключением клавиши;
• благодаря удобному управлению подойдут для пожилых людей, не знакомых с программированием.

К устройству может быть подключен внешний таймер для контролирования режима понижения температуры.

Приборы Thermo Industry AB

Подобные терморегуляторы устанавливаются исключительно в помещениях. Способны управлять элементами подогревающего кабеля либо термомата. Разработаны модели, идеально подходящие под паркет или ламинат. Большинство приборов оборудовано интеллектуальными измерителями температуры воздуха.

Применяются для систем антиобледенения, если есть возможность совместить их с терморегулятором в доме. Встроенные датчики интеллектуального подогрева дают возможность снизить потребление электричества, а шведское качество гарантирует долгие годы эксплуатации.

Критерии выбора

Что важно знать при выборе терморегулятора для теплого пола

При покупке терморегулятора необходимо знать определенные нюансы. Это позволит заплатить только за необходимые функции, а также обеспечить долговечность работы греющей системы и самого прибора.

При подборе можно ориентироваться на следующие параметры:

1. Для установки в маленьких помещениях целесообразно выбирать недорогой механический или электронный терморегулятор с внутренним датчиком температуры воздуха.
2. Программируемый термостат рационально покупать при необходимости мультизонального контроля температуры, а также для экономии электроэнергии при ежедневном отсутствии жильцов дома в дневное время.
3. Терморегулятор должен соответствовать максимальной мощности нагревательных элементов с запасом 25-30% на случай работы при сниженном напряжении и продлит срок службы устройства.
4. Для домов с деревянной отделкой подходят только накладные коробки терморегуляторов.
5. При выборе типа устройства следует исходить из своих предпочтений, конструктивных особенностей помещений и финансовых возможностей.

Для соответствия с напольным покрытием нужно учесть еще 2 параметра:

• Способ установки: поверхностный или встроенный.
• Тип блока питания: для водяного пола, хватит прибора до 3 Амп, для электрического — 16 Амп.
