Обжим витой пары

Как разветвить интернет кабель

Чтобы у вас был пример как была сделана распиновка интернет кабеля в коннекторе нужно кусачками откусить старый коннектор вместе с небольшим отрезком провода. Если у вас получилось ровно откусить провод вместе со старым коннектором то нужно с помощью маленьких ножниц или ножика очистить основную изоляцию где то на 2 см. Сетевой кабель обычно состоит из четырёх витых пар. Такой 8 жильный кабель для интернета может поддерживать скорость интернета до 1 Гб/с.
Сделав разделку сетевого кабеля нужно составить цветные проводки по порядку как на старом коннекторе. Затем нужно у расставленных по порядку цветных проводков отмерить длину в 12 мм от изолятора, а остатки ровно откусить кусачками. Если у вас нет примера как была произведена распайка интернет кабеля в коннекторе то для начала нужно определить какой провод вы хотите обжать.

• Если провод идет от роутера к компьютеру то обжимка сетевого кабеля должна быть произведена с обоих концов, а расположение цветных проводков в обоих коннекторах будет одинаково.

• Если у вас скорость интернета до 100 мб/с (стандарт Ethernet 100Base-T) то в таком случае используется только интернет кабель 4 жильный в котором обычно находятся оранжевые и зелёные проводки но в зависимости от производителя цвета у проводков могут отличаться.
• Если провод идёт от компьютера к компьютеру то распайка кабеля Ethernet во втором коннекторе будет немного отличаться от первого.

  Если вам удастся правильно обжать интернет кабель то на обоих компьютерах будет работать интернет.

Процесс обжимания витой пары

Ну что, пора узнать как правильно можно обжать витую пару. Приступаем к этому этапу прямо сейчас. Делаем замер кабеля, отрезаем с запасом 0.5 метра. Чтобы не повредить внутренние жилы делайте следующим образом: выполните небольшой надрез на защитной оболочке, а потом просто в этом месте сгибайте. На месте надреза оболочка лопнет, провода откусите кусачками.

1. Замеряем от края 20 мм и удаляем изоляцию провода.
2. Все жилы раскручиваем, рассортировываем по схеме (с которой вы определились).
3. Зажимаем плотно пальцами все жилы, выложенные по цветам схемы и кусачками ровно откусываем.
4. Берем штекер RG 45, переворачиваем его, чтобы защелка смотрела вниз и не спеша засовываем все провода в коннектор. Они должны равномерно войти в желобки. Не получается с первого раза? Не беда, пробуем ещё раз.
5. Без фанатизма, продвигаем провода равномерно до конца, пока не почувствуете, что они уперлись. Посмотрите визуально все ли жилы дошли до конца. Защитная оболочка должна также войти в штекер, при обжиме её должно зажать.
6. Придерживая коннектор с вставленной витой парой, не спеша вставляем в клещи для зажима (кримпер). Сжимаем рукой. Все готово, у вас все замечательно получилось.

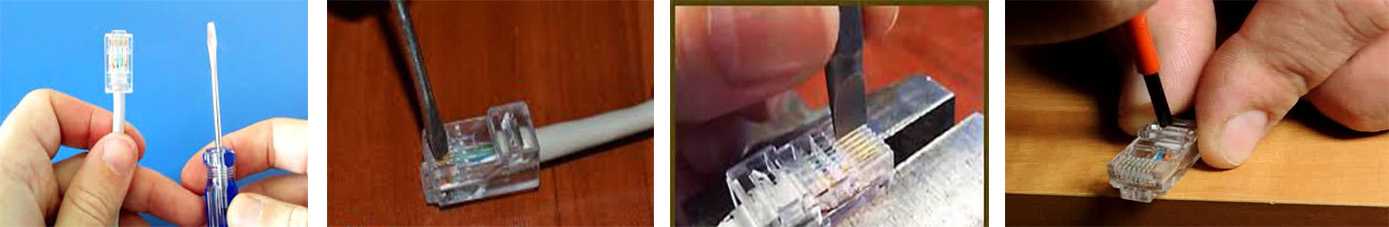

Выполняем обжимку без инструментов

Процесс отличаться будет, отсутствием специального инструмента, для обжима. Вам не придется делать ненужные затраты, покупать клещи, ради того чтобы пару раз обжать кабель с rj 45. Заключается метод в том, что функцию кримпера у нас выполнит отвертка или обычный нож. После того как все жилы будут вставлены, берем отвертку и прикладываем его к металлическим контактам на коннекторе, слегка придавливаем. Так нужно будет сделать с каждым контактом.

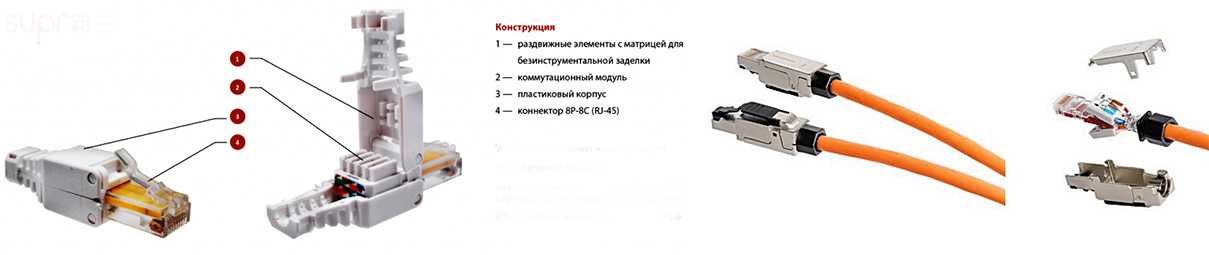

Обжимаем безынструментальный коннектор

Существуют коннекторы для которых клещи не нужны. Здесь необходимо просто пальцами хорошо нажать и все. Правда, цена на такой штекер совсем не маленькая. Поэтому стоим задуматься, стоит ли оно того. Принцип обжатия прост, каждую жилу заводим сверху в пазы, после того как все провода уложите, закройте плотно обе половинки корпуса. Производит такие коннекторы фирма «Nikomax», а в России «СУПР».

Схемы обжима сетевого кабеля LAN

Есть два способа сделать интернет-кабель. Скорее всего, вам нужен первый метод – прямая опрессовка. Разберемся поподробнее.

Если вам нужен кабель для подключения ноутбука, компьютера, телевизора или другой техники к роутеру или модему, то сделать кабель нужно по этой схеме. Это прямой порядок обжима. Самый простой и распространенный способ. Такой сетевой кабель, например, идет в комплекте с роутером.

Есть два метода опрессовки: T568A и T568B. Я сделал это по схеме T568B, которую вы можете увидеть ниже. Получается, что оба разъема обжимаем одинаково.

Второй метод – крест-накрест или крест-накрест. Этот кабель полезен для прямого подключения двух компьютеров (без маршрутизатора).

Думаю, вы определились с выкройкой. Подробнее об этом читайте в статье: Витая пара: что это такое? Схемы и методы опрессовки витой пары. Сделаю простой кабель (прямой обжим) по схеме T568B.

Выбираем кабель

Компьютерные сети

Для построения локальных компьютерных сетей, подключения услуг доступа в сеть Интернет используется кабель типа «витая пара». Как следует из названия, кабель состоит из нескольких витых пар. Проводник в паре может быть изготовлен из монолитной медной проволоки (Сu) толщиной 0,4–0,6 мм либо может состоять из большого количества скрученных медных проволок малого диаметра (для гибких кабелей). Самым лучшим считается кабель, центральная жила которого выполнена из меди. Но сейчас на рынке представлен бюджетный кабель с проводником из омедненного алюминия (CCA)

Как правило, толщина проводника обозначается по американскому стандарту в AWG (American Wire Gauge System – американская система оценки кабелей). Каждому значению AWG соответствует диаметр провода, выраженный в мм, и сечение, выраженное в кв. мм. Калибр провода в стандарте AWG отражает его средний диаметр. Отличительной чертой стандарта AWG является то, что чем толще провод, тем меньше его калибр по стандарту AWG. Это имеет свое объяснение: значение AWG характеризует количество этапов обработки проволоки, когда она при изготовлении последовательно протягивается через калибровочные отверстия все меньшего и меньшего диаметра. Например, кабель 24 AWG тоньше, чем кабель, маркированный 22 AWG (табл.).

Стандартная длина кабеля в бухте составляет 305 м. Такая неокругленная величина появилась в результате

того, что стандарты устанавливались в США, где длину принято считать в футах. Если мы переведем 305 м в американскую меру измерения, то получим круглое значение 1 000 футов.

В зависимости от наличия защиты – электрически заземленной медной оплетки или алюминиевой фольги

вокруг скрученных пар – определяют разновидности кабелей:

• неэкранированная витая пара (UTP — Unshielded twisted pair) – без защитного экрана;

• фольгированная витая пара (FTP — Foiled twisted pair) – присутствует один общий внешний экран в виде фольги.

В отличие от кабеля UTP (незащищенная витая пара), кабель FTP не чувствителен к низкочастотным, электромагнитным и высокочастотным радиопомехам. Несмотря на то что традиционно используется UTP, интерес к FTP постоянно возрастает. Это объясняется тем, что в сетях, где будет активно использоваться технология 10-Gigabit Ethernet, экранированные кабели (FTP) позволят исключить не только такие проблемы, как межкабельные наводки, но и фоновые шумы от источников, работающих в том же частотном диапазоне, что и 10 Гбит/с системы.

Кабель для внутреннего применения имеет внешнюю оболочку, выполненную из ПВХ. Для наружного применения – из полиэтилена, как правило, черного цвета, устойчивого к воздействию УФ-лучей.

Кабель может также иметь металлический трос (наиболее характерно для наружного кабеля). Кабель

с тросом обычно используется при прокладке воздушно-кабельных трасс.

Существует несколько категорий кабеля «витая пара», которые нумеруются от Cat. 1 до Cat. 7 и определяют

назначение кабеля и его скоростные возможности передачи данных. Наиболее часто встречаются кабели двух категорий – 3 и 5e.

Cat.3 – это в основном 2-парный кабель. Он используется при построении телефонных и локальных сетей, поддерживает скорость передачи данных до 10 Мбит/с на расстоянии не дальше 100 м. Полоса пропускания составляет 16 МГц.

Cat.5e, в отличие от категории 3, чаще всего 4-парный кабель. Он является самым распространенным и используется для построения локальных компьютерных сетей. Скорость передачи данных по такому кабелю составляет и до 1 000 Мбит/с. Полоса пропускания – 125 МГц *.

Иногда встречается 2-парный кабель категории 5e. Он передает данные с меньшей скоростью – до 100 Мбит/с, но у него есть и свои преимущества: его себестоимость ниже, а толщина меньше (последнее облегчает прокладку в сильно загруженных стояках жилых домов). Такой кабель используется интернет-провайдерами и операторами домашних локальных сетей. до 100 Мбит/с при использовании 2 пар.

Телефония

К проводам, используемым в телефонии (исключая магистральные телефонные кабели), в отличие от кабелей передачи данных, не предъявляется таких жестких требований. Для подключения абонента к телефонным сетям общего пользования зачастую используется однопарный кабель вообще без всякой скрутки (так называемая «лапша»), хотя в современных условиях подключение часто производится более современными типами кабелей, включая витую пару категории 3. В квартире для подключения телефонного аппарата к розетке используется многожильный гибкий телефонный кабель с 2 или 4 проводниками.

Как правильно обжать интернет-кабель на 8 жил

Чтобы подготовить витую пару к работе, необходимы:

• собственно LAN-кабель, длина определяется по потребностям, но не более 55 м для категорий 5…5е;
• бокорезы (они же кусачки) или острый нож для обрезки изоляции и разрезания кабеля;
• коннекторы RJ45 и колпачки (последнее не обязательно, но значительно улучшает качество обжима интернет-кабеля);
• специальные клещи для обжима, их называют кримпер. Кстати, на профессиональном инструменте есть аналог бокорезов для зачистки концов провода;
• LAN-тестер.

Порядок действий

1. После отмеривания нужной длины провода с краев удаляется изоляция на длину 10…20 мм. Это можно сделать ножом – аккуратно пройтись по окружности, надрезая изоляцию, после чего стянуть обрезанную защиту пинцетом. При наличии в витой паре специальной подрезной нити (она обычно белого цвета) можно потянуть за нее, разрезая защиту вдоль кабеля на нужную длину. После этого отвернутый фрагмент изоляции обрезается. Если в кримпере (обжимных клещах) есть специальное лезвие, зачистку кабеля лучше делать им. Вот так должен выглядеть провод после обрезки лишней изоляции и аккуратной подрезки кончиков пар (это необходимо сделать, чтобы удобнее было вставлять жилы в контакты коннектора).
2. Далее необходимо определить схему обжима. Она может быть прямой (оба конца провода подсоединяются к коннекторам одинаково) или перекрестной (кроссовер, два конца имеют разное положение пар в коннекторе). Прямой тип применяется, если нужно соединить устройство с коммутатором – например, ноутбук или компьютер, принтер, телевизор с роутером или хабом. Кроссовер используется для соединения двух устройств – например, ноутбука со стационарным компьютером.


   Обжим интернет кабеля 8 жил – схема

3. Развести проводки пар, выровнять их и подрезать при необходимости кончики – все жилы должны иметь одну длину и быть строго параллельны.
4. Вставить подготовленные жилы в контакты коннектора и обжать их с помощью кримпера.

Вот так (схематично) выглядит кабель после обжимки.

Наверняка у пользователя возникает вопрос – а к чему в списке необходимых предметов были колпачки и на какой стадии их нужно использовать? Они надеваются на уже обрезанный, но с еще не удаленной изоляцией провод и надвигаются на уже обжатый коннектор.

Наличие такого колпачка мешает проводу сгибаться в месте, где изоляция уже удалена, а коннектора еще нет. Благодаря этому меньше риск перелома тонких жил в данном месте, дольше период использования витой пары.

Интересно, что колпачок также защищает фиксатор коннектора (планку, на которую нажимают, чтобы вставить коннектор в устройство или извлечь его) от случайного нажатия.

Более детально рассмотрено, как обжать 8-жильный кабель RJ45, в обучающем видео.

Из чего делают электрический кабель?

Любой электрокабель состоит из жил. Жилы являются основными элементами кабеля и служат для прохождения электрического тока. Элементы заключены в общую оболочку и изолируются друг от друга внутренней.

Обозначаются как ТПЖ (токопроводящие жилы). Кроме жил в кабеле есть:

• заполнитель;
• проволочная броня или стальная;
• внешняя оболочка.

Различают два типа жил:

1. Сплошные однопроволочные;
2. Многопроволочные из множества тонких нитей.

Главное заблуждение людей в том, что однопроволочные жилы и одножильные кабели – это одно и то же. Но это совсем не так. На самом деле у одножильных кабелей только одна жила, которая может быть однопроволочной или многопроволочной.

Однопроволочная жила одножильного провода Однопроволочные жилы двужильного провода

Провода для монтажа проводки в квартире или доме обычно выбирают исходя из удобства работы, опыта и навыков мастера. По скорости передачи электрического заряда и качеству одно- и многопроволочные провода отличаются несущественно

При выборе особое внимание уделяют гибкости и прочности жилы

Многопроволочные провода в кабеле имеют показатель гибкости выше, чем у однопроволочных. Они легче в работе на труднодоступных участках или на трассе с большим количеством изгибов. К достоинствам многопроволочных жил относится и то, что их сложно повредить.

Однопроволочные провода чаще всего применяют в тех местах, где не предполагается проведение усовершенствования сети, подключение дополнительных линий и ремонт. Главный недостаток однопроволочных жил – это то, что после пары изгибов они начинают ломаться.

Оба провода соединяются по одни и тем же технологическим правилам, однако при формировании соединений стоит все-таки учитывать способность или неспособность жил многократно гнуться без повреждений.

Одну проволоку, проводящую ток, соединяют скрутками только профессиональные электрики, за плечами которых большой опыт. Так как при таком соединении раскрутить обратно и переделать узел уже не получится.

Кабель с токоведущей жилой из одной проволоки лучше всего зачистить и подключить к клемме. Таким методом пользуются в домашних условиях. Но можно купить соединитель, который надежно зафиксирует все компоненты многопроволочной жилы или наконечник, который способен опрессовать все элементы перед соединением.

Основной материал для изготовления ТПЖ – алюминий или медь. Если сопоставить эти два металла, то алюминий проигрывает по характеристикам, даже несмотря на низкую стоимость. Ведь этот металл имеет маленькие показатели электропроводности.

То есть даже при одинаковом сечении проводник из меди может пропускать больший ток. Единственный недостаток меди – невозможность соединения с другими металлами. Если, например, нужно будет соединить медь с алюминием, то потребуется специальный клеммник, чтобы избежать окисления разнородных элементов.

Использовать алюминий для домашней проводки – не лучшее решение, потому как материал обладает низкой электропроводностью, а в процессе эксплуатации быстро окисляется и ломается на изгибах.

Если соединение производить методом скрутки, то место соединения быстро появится коррозия, контакты разорвутся и в результате может возникнуть короткое замыкание. Лучшим решение будет выбор проводов одного типа для всех электролиний, находящихся в квартире.

Слой изоляции в основном может быть:

• резиновый;
• полиэтиленовый;
• из поливинилхлорида.

Все указанные материалы обладают высокими изоляционными свойствами. Поэтому их можно применять в электрических сетях с различным классом напряжения (до 500 Вт).

Главное назначение наружной оплетки – защита проводника от попадания влаги, так как она может нарушить целостность изоляции и жилы начнут мутнеть.

Обычно кабель, используемый для устройства проводки в квартире или внутри дома, имеет два изоляционных слоя.

1. Первый слой защищает внутренние жилы, собранные в пучок;
2. Второй слой опоясывает лишь одну жилу.

Распиновка кабеля витой пары RJ45: схемы подключения и правила обжимки

Сетевые шнуры, как и другие технически аксессуары, выходят из строя в самый неподходящий момент. Но если есть навыки обжима, новый коннектор и необходимый инструмент, проблему можно устранить за несколько минут.

Еще одна сложность состоит в том, что интернет-провода – многожильные, причем чаще остальных используется кабель на 4 пары. Поэтому, кроме практических навыков, потребуется правильная распиновка RJ-45 – подходящая цветовая схема. Если ошибиться с распределением проводников, можно остаться без интернета.

В этом материале мы расскажем об особенностях витой пары и приведем несколько схем обжима кабеля.

Возможные схемы

Существует 2 главные схемы, применяемые для обжима интернет проводов. Для выбора подходящего варианта нужно разобраться, какие устройства будет соединять кабель.

Старый моток со сломанными коннекторами, который мы будем использовать для экспериментов

Прямое подключение

Этот тип необходим для соединения следующих приборов и устройств:

• Персональный компьютер – роутер.
• ПК – коммунатор;
• Маршрутизатор – коммунатор;
• Роутер – телевизор SMART TV.

Главное отличие прямой распиновки заключается в одинаковом расположении проводов двух устройств при соединении с коннектором каждого. При прямом подключении жилы располагаются в следующем порядке:

1. Бело-оранжевый.
2. Оранжевый.
3. Бело-зелёный.
4. Синий.
5. Бело-синий.
6. Зелёный.
7. Бело-коричневый.
8. Коричневый.

Нельзя менять цвета местами на разных концах, в противном случае сигнала не будет. Иногда можно использовать не 8, а 4 провода. Так, для передачи данных со скоростью до 100 мегабит, задействованы только 1,2,3 и 6 номера. Поэтому для экономии можете купить «кабели с двумя витыми парами», если планируете подключение низкоскоростных устройств. Для соединения используются те же коннекторы RJ 45.

Перекрестное подключение

Этот вид используется для соединения двух устройств с одинаковым принципом работы: ПК-ПК, маршрутизатор – маршрутизатор. Отличие от первого типа подключения заключается в том, что в первом коннекторе используются такие же провода, как и при прямом соединении. В перекрестном же меняются местами две пары: оранжевый – оранжево-белый, зеленый – бело-зелёный. Остальные позиции не меняются.

Кроссоверный режим применяется при подключении двух компьютеров друг к другу

Такая усложнённая схема всё реже используется. Дело в том, что большинство новых устройств оснащено интерфейсом Auto MDI-X, который автоматически распознает тип подключения и подстраивает оптимальный режим работы. Это означает, что вам будет достаточно соединить провод по прямой схеме.

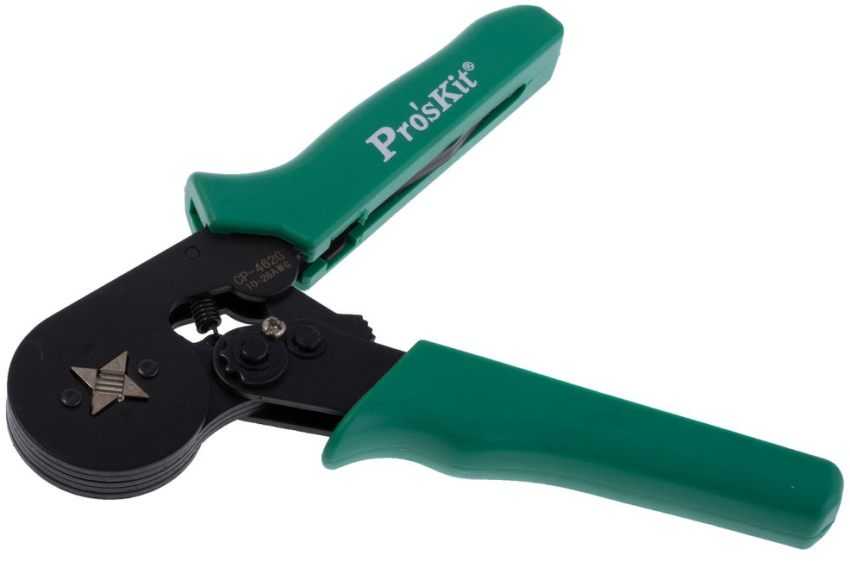

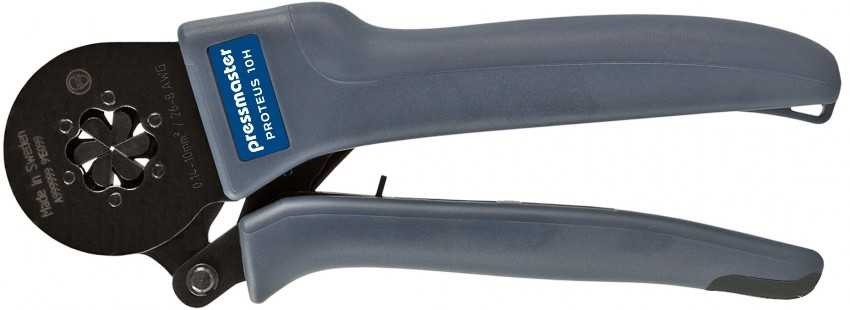

Кримпер для обжима наконечников: специфика конструкции, применение

Принцип действия кримперов для обжима наконечников проводов такой же, как у двухгубочных клещей. Отличие в том, что последние зажимают гильзу, а кримпер – штекеры. Точнее, производится не обжим в его стандартном понимании, а происходит смещение контактов, которое ведет к плотному прижиманию. Данный инструмент предназначен для работы с витыми парами.

Кабельного соединения всегда начинается со снятия изоляции с концов проводов

Перед выполнением обжима кримпером обязательно следует провести ровную обрезку раскрученных проводников. Если этого не сделать, равномерного положения в коннекторе добиться не получится, а это скажется на качестве обжима. Можно выполнить это с помощью обычных кусачек, но это далеко не всегда дает желаемый результат.

Многие модели клещей для обжима интернет-кабелей оснащены специальными кусачками. Они представляют собой лезвия, которые плотно смыкаются при нажатии на ручки инструмента.

Важно! Перед обрезкой расправленные провода обязательно следует выставить в нужной для соединения последовательности (по цветовому признаку). Существует много разновидностей кримперов

Принцип работы у всех моделей одинаковый, но есть различия в стандартах коннекторов. На корпусе обжимных клещей для кабелей обязательно присутствуют обозначения, указывающие на предназначение инструмента. Например, RJ 45 обозначен как 8Р. Это указывает на стандарт и максимальное количество пар. RJ 11 – 6Р, максимальное число пар не превышает 6

Существует много разновидностей кримперов. Принцип работы у всех моделей одинаковый, но есть различия в стандартах коннекторов. На корпусе обжимных клещей для кабелей обязательно присутствуют обозначения, указывающие на предназначение инструмента. Например, RJ 45 обозначен как 8Р. Это указывает на стандарт и максимальное количество пар. RJ 11 – 6Р, максимальное число пар не превышает 6.

Типичный кримпер для опрессовки имеет удобные пластиковые рукоятки и стальные корпус и губки

Опрессовочные клещи для обжима наконечников проводов RJ 45

Коннекторы RJ45 являются одними из наиболее применяемых в сфере создания компьютерных сетей. RJ – это Registered Jack, стандартизированный сетевой интерфейс. Корпус данного устройства значительно больше RJ 11. Последний нельзя применять для компьютерных соединений, он используется при прокладывании телефонных кабелей. Внутреннее содержание и принцип функционирования у этих двух видов коннекторов практически идентичные.

Обжимные клещи для кабельных наконечников RJ45 подбираются в соответствии с маркировкой

Что касается общих требований, то следует обращать внимание на такие показатели:

Вес. Небольшой скорее всего свидетельствует о применении для изготовления недостаточно прочных материалов, поэтому на длительный срок службы рассчитывать не стоит. Излишне тяжелые будут способствовать быстрому уставанию рук.
Форму ручек. Она должна быть эргономичной, удобной для захвата.
Наличие дефектов. Следы вмятин и других механических повреждений могут быть последствием неправильной сборки

Стоит обращать внимание на линии соприкосновения лезвий, губок: даже незначительные отклонения скажутся на качестве обжима.

К числу наиболее популярных моделей ручных пресс-клещей для витых пар можно отнести Hanlong НТ-500. Предназначен инструмент как для коннекторов RJ45, так и для вариантов RJ11 и RJ12. Кримпер оснащен лезвиями для обрезки и для снятия изоляции. Цена изделия – 1250-15000 рублей. Модель стоит отнести к профессиональным.

Обжимные клещи для кабельных наконечников RJ45 подбираются в соответствии с маркировкой

Достаточно востребованы недорогие клещи 5bites LY-T568R. Они также предназначены для трех видов коннекторов, имеют лезвия. Изделия более легкие, вес – 340 г, менее долговечные (по отзывам пользователей в соцсетях). Их можно приобрести за 450-500 рублей.

Что собой представляет витая пара

Витая пара — специальный кабель, который состоит из одной или более пар медных проводов в защитной оболочке, скрученных между собой с определенным шагом. Если в кабеле несколько пар, шаг их скрутки разный. Это позволяет уменьшить влияние проводников друг на друга. Используется витая пара для создания сетей передачи данных (Интернет). Кабель подключается к устройствам через специальные коннекторы, которые вставляются в стандартизованные разъемы оборудования.

Набор инструментов, которыми пользуются профессионалы

Виды и типы

Витая пара может быть защищенной и нет. Защищенная пара имеет экраны из алюминиевой фольги или оплетки. Защита может быть общей — на кабель — и попарной — на каждую пару отдельно. Для прокладки в помещениях можно брать неэкранированный кабель (маркировка UTP) или с общим экраном из фольги (FTP). Для прокладки на улице лучше брать еще с дополнительной металлической оплеткой (SFTP). Если по трассе витая пара идет параллельно с электрическими кабелями, имеет смысл взять кабель с защитой каждой пары (STP и S/STP).  Благодаря двойному экрану длина такого кабеля может быть более 100 м.

Витая пара — кабель, который используют для подключения проводного интернета

Еще есть витая пара многожильная и одножильная. Одножильные провода хуже гнутся, но имеет лучшие характеристики (сигнал можно предавать на большие расстояния) и лучше переносят обжим. Их используют при подключении интернет-розеток. В этом случае кабель фиксируется при монтаже и затем почти не изгибается.

Многожильная витая пара хорошо гнется, но имеет большее затухание (хуже проходит сигнал), ее проще прорезать при обжиме, сложнее вставить в коннектор. Используется там, где важна гибкость — от интернет-розетки до оконечного устройства (компьютера, ноутбука, роутера).

Выбор категории и защитной оболочки

И еще немного о категориях. Для подключения к интернету нужна витая пара категории не ниже CAT5 (можно CAT6 и CAT6a). Эти обозначения категории выбиты на защитной оболочке.

чтобы провести Интернет, витую пару надо покупать определенных категорий

И несколько слов о цвете защитной оболочки и форме кабеля. Чаще всего встречается серая витая пара, но есть и оранжевая (ярко-красная). Первый вид — обычная, второй — в оболочке, не поддерживающей горение. Негорючую витую пару имеет смысл использовать в деревянных домах (на всякий случай), но особой необходимости в этом нет.

По форме витая пара может быть круглой или плоской. Круглая витая пара используется практически везде, а плоская нужна только при прокладке по полу. Хотя никто вам не мешает пустить ее под плинтусом или в специальном плинтусе с кабель-каналом.

Количество пар

В основном витая пара выпускается из 2 пар (4 провода) и  4 пар (8 проводов). По современным стандартами при скорости до 100 Мб/сек можно использовать двухпарные кабели (четыре провода). При скорости от 100 Мб/сек до 1 Гб/сек нужны 4 пары (восемь проводов).

Лучше сразу брать кабель на 8 проводов…чтобы не пришлось перетягивать

В настоящее время скорость передачи данных при Интернет соединении для частных домов и квартир не превышает 100 Мб/сек, то есть можно брать витую пару из 4 проводов. Но ситуация меняется настолько быстро, что нет гарантии, что через несколько лет порог в 100 Мб/сек будет превышен, а значит, придется перетягивать кабель. Собственно, уже сейчас есть тарифы со скоростью 120 Мбит/сек и выше. Так что лучше все-таки сразу тянуть 8 проводов.

Особенности витой пары

Обычный электрический провод, например, ВВГнг 3*2,5 состоит из трех жил. Это можно понять, сняв верхнюю полимерную оболочку. Витая пара (другими словами – сетевой провод, кабель RJ-45) может состоять как из одной пары проводов, так и из нескольких.

Обычно применяют готовые патч-корды – отрезки кабеля стандартной длины (в среднем от 0,3 м до 30 м). С обеих сторон заводской шнур обжат коннекторами – небольшими 8-пиновыми вилками, которые можно вставить в интернет-розетку, разъем на роутере, ПК, телевизоре и другом оборудовании.

Но кусок не обжатого заранее кабеля иметь также полезно: например, иногда требуется провести кабель через маленькое, не более 5 мм, отверстие в стене. Обжим в таком случае производится после монтажа.

Характеристики интернет-провода RJ-45, которые могут пригодиться:

Пропускную способность кабеля RJ-45 определяют по категории. Всего насчитывается 10 категорий – 7 основных и 3 подкатегории. Первые четыре категории признаны устаревшими, так как не поддерживают необходимую скорость передачи данных.

Практически вся нужная информация о кабеле размещена на наружной оболочке. Маркировка различных производителей отличается, но такие характеристики, как категория, шифр марки, способ экранирования (или его отсутствие), количество пар, стандарт обычно указываются.

Про другие виды кабелей, которые применяются для подключения к интернету, можно почитать в нашей другой статье.

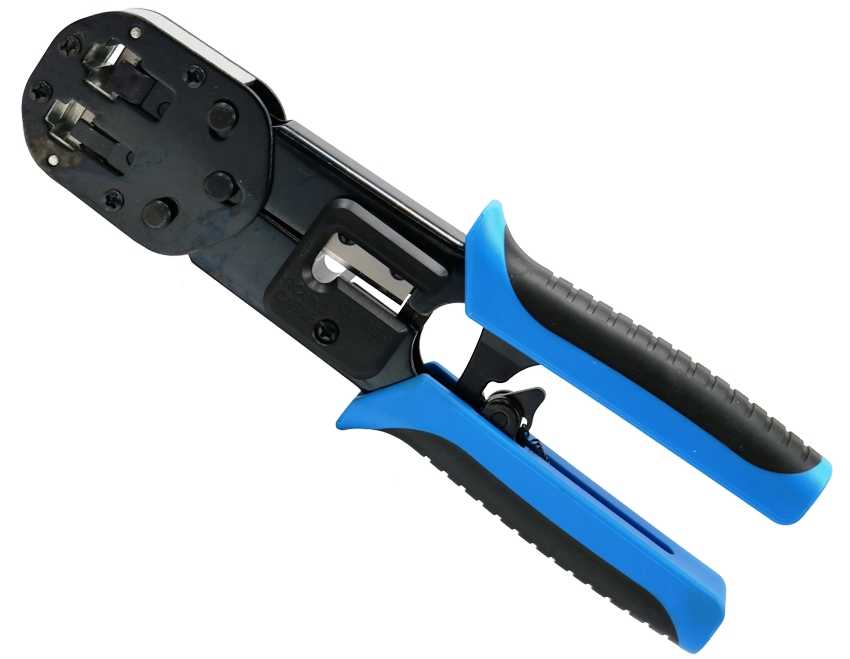

Использование клещей

На профессиональном языке они называются кримпер.

Название происходит от английского слова crimper — обжимать.

Почему стоит обжать именно клещами для опрессовки:

1. Удобство — обладают удобной формой и настолько простые в эксплуатации, что воспользоваться может каждый.
2. Экономия времени — собраны все виды кусачек, которые позволят провести три процедуры одним инструментом.
3. Безопасность — ими невозможно себе навредить, только если специально не совать палец в отрезные кусачки.

Всё приготовлено, теперь приступаем к обжатию.

Для этого необходимо:

1. Откусить старый коннектор, его можно использовать, как образец распиновки жил. Если такого нет, то можно переходить к следующему шагу.
2. Зачистить жилы от внешней оболочки. Длина зачищенных проводков должна ровняться длине разъёма или чуть меньше, но не больше. Нужно отмерить длину от отрезанного края и вставить провод в зону для зачистки. Теперь следует надкусить кабель, вынуть из клещей и снять внешнюю оболочку.
3. Цветные жилы, как мы уже знаем, внутри кабеля скручены. Их надо аккуратно распутать и выровнять. Если их длина различается, то обязательно нужно укоротить слишком длинные.
4. Не вставляя в разъем, необходимо расположить проводки в той последовательности, в которой будет проводиться обжимка.
5. Далее, надо вставить жилы в коннектор. Вставлять следует так, чтобы часть внешней оплётки залезла внутрь. В таком случае вилка будет крепкой и кабель не вылетит при использовании.
6. Дальше надо аккуратно поместить кабель с коннектором в зону для обжимки сетевого кабеля и крепко сжать ручки кримпера. Во время этого движения ножи клещей разжимают клеммы коннектора, которые прорезают изоляцию проводников и закрепляют их в разъёме.
7. Последний шаг — это проверить, что работа выполнена качественно. Пошевелите разъем рж 45, если никакие жилы не выскочили со своих мест и он не отпал, значит, все хорошо.

Установите обжатый шнур в порт и проверьте наличие соединения. Если лампочки LAN или WAN порта заморгали, появился интернет или нужное устройство появилось в сети, кабель обжат правильно.
