Гараж — излюбленное место многих автолюбителей. Владельцы автомобилей стараются облагородить помещение, сделать его более практичным и уютным. В зимнее время года в неотапливаемом гараже проблематично проводить много времени, поэтому многие мастерят самодельные буржуйки для обогрева. Конечно, можно купить готовый отопительный прибор, но сделать печь самому будет дешевле и экономичнее.

Буржуйка подходит для обогрева гаража в холодное время года. Она намного экономичнее электрических отопительных приборов, а ее установка и монтаж не требуют серьезных строительных навыков.

Особенности, плюсы и минусы самодельной буржуйки из колесных дисков

Сейчас покупать буржуйку кустарного производства или делать самостоятельно совсем не обязательно. Можно купить готовую в магазине. Причем некоторые варианты выглядят достаточно симпатично, а в области дверцы имеют закаленное стекло, которое позволяет превратить такую печь в импровизированный камин и наблюдать за пламенем. Да даже обычные буржуйки из магазина, без стекла, выглядят достаточно хорошо. А вот вопрос качества остается открытым. Можно купить самую дешевую печь, но она быстро прогорит — пустая трата денег. А качественные буржуйки точно не будут отдавать за бесценок.

Печка-буржуйка из магазина

Кроме того, хорошая современная буржуйка делается максимально безопасной, что тоже повышает ее стоимость. Раньше интенсивность горения регулировали открыванием дверцы, сейчас — специальными задвижками, что повысило уровень безопасности во время использования устройства. Кроме того, хорошие магазинные буржуйки гораздо экономичнее в плане расхода топлива, чем кустарные. Дымоход тоже конструируется по-другому: теперь буржуйки имеют специальные дымовые камеры или особые системы, благодаря чему трубы прогорают достаточно редко. В дымовых камерах дым успевает немного остыть, прежде чем отправиться в окружающую среду.

Мы все же предлагаем сделать буржуйку своими руками, но такую, которая будет надежной и долговечной. Это не долго, но уверенности в такой печурке будет гораздо больше, чем в дешевом магазинном варианте. Так что вы не только сэкономите деньги, но и сможете работать в теплом гараже далеко не один сезон.

Буржуйка из колесных дисков

Например, из колесных дисков можно создать качественную и долговечную буржуйку. Ее достоинства:

  • низкая стоимость — для создания такого изделия не потребуется приобретать какие-то особенные материалы;
  • долговечность — автомобильные диски очень толстые и прочные;
  • термостойкость — сплав, который используется для создания дисков, выдерживает без труда очень высокие температуры;
  • высокая скорость нагрева — такая буржуйка быстро прогревается до нужного уровня и быстро прогревает и помещение (КПД достигает 85%);
  • неограниченность в размерах — для создания печурки можно использовать 2-4 и более дисков в зависимости от ваших требований.

Минусы у этой конструкции, конечно, тоже есть. Для изготовления такой буржуйки нужны навыки сварщика и сварочный аппарат. Кроме того, у изделия сохраняются и остальные недостатки любой печки подобного плана: пожароопасность, быстрое остывание.

Также важно учитывать некоторые особенности. Так, расстояние между нижней частью топки и колосником до первой преграды для дыма (верхней частью топки) не должно быть менее 45-50 см

Если же топить печь придется сырыми дровами, то оно должно быть еще больше — 65-80 см. Необходимость выдерживать такое расстояние обусловлена тем, что дым, выходя через дымоход слишком быстро, уносит с собой львиную долю тепла. В результате — снижение КПД. Также из-за этого внутри печи образуется много нагара, сажи, которые тоже снижают КПД и повышают пожароопасность печи.

Схема буржуйки из дисков для автомобиля

Для топки буржуйки из дисков часто используется некачественное топливо, мусор и отходы, а оптимальные размеры печи для гаража далеко не самые большие. То есть высоким топочный отдел во многих случаях сделать просто невозможно. В этом случае проще сделать особую колосниковую конструкцию, собранную из толстой стали или арматуры. Ее ставят внутри печи, оставляя небольшой зазор в 5 мм, для учета температурного расширения материалов. За счет такого колосника можно решить проблему с КПД у маленькой печи.

Дверца

Следующий этап – дверца. Она нужна, чтобы было удобно подкладывать новое топливо, не убирая еду с мангала. А также с ее помощью будет легче поддерживать огонь.

Для начала нужно примерно определиться, где будет располагаться дверца. Обычно, отверстие для топлива делают на 2–3 см выше дна. Сделайте набросок на боковую поверхность конструкции, после чего вырежьте отверстие и зашлифуйте края выреза. С помощью болтов делаем петли на одной из сторон прямоугольного отверстия, чтобы дверца легко открывалась и закрывалась. К самой же дверце нужно приварить гайки, чтобы потом повесить ее на болты. Последний штрих – это ручка, которую вы можете приварить для удобства пользования дверцей.

Правила пожарной безопасности при обустройстве самодельных печей

Соблюдение правил пожарной безопасности – важнейший аспект при эксплуатации и изготовлении самодельных печей. Это в равной степени относится и к печам заводского изготовления.

Поверхности печей имеют очень высокую температуру – это может вызвать возгорание легковоспламеняемых веществ. Что касается печей из дисков – они не имеют зольника, зола с частицами горячих углей может просыпаться через колосниковую решетку. Для их сбора необходимо установить емкость соответствующего диаметра, исключающего унос горячих частиц.

Немаловажный фактор – наличие дверцы топки. Закрытая дверца замедляет скорость сгорания топливной загрузки, предотвращает вылет горячих частиц, искр.

При строительстве банной печи из дисков или печи для сауны сгораемые строительные конструкции должны располагаться на безопасном расстоянии от раскаленных поверхностей, экранироваться слоем несгораемого материала. Несгораемый материал должен иметь низкий коэффициент теплопроводности. Расположение печи в саду, на даче не рекомендуется вблизи сгораемых конструкций и материалов.

Местом установки лучше выбрать свободное пространство без сильной ветровой нагрузки. Это исключит разнос искр в случае выпадения дров или падения печи. Нельзя сооружать печи из дисков для работы на отработанном масле или в режиме длительного горения. Свойства спецстали таковы, что полная герметизация сварным стыком может быть проверена лишь специальными методами и оборудованием неразрушающего контроля. Наличие негерметичности повлечет утечку высокотоксичных компонентов горящего масла или выброс дыма, угарного газа, опасных для здоровья человека.

Как сделать буржуйку из колесных дисков?

Буржуйка из колёсных дисков будет переносной, что очень удобно, так как использовать такую конструкцию можно по мере необходимости в не только в гараже, но и в других помещениях. Она может устанавливаться как в горизонтальном, так и в вертикальном положении. Обе модели обладают высокой теплоотдачей, а отличаются друг от друга только наличием колосников и расположением дымоотводной трубы.

Материалы

Для сооружения буржуйки желательно использовать части от колёс легковых или грузовых автомашин малой грузоподъёмности. Диски от грузового многотоннажного автомобиля слишком массивные, буржуйка из них получится громоздкой и тяжёлой. В такой конструкции будет сложно обеспечить герметичность соединений при стыковке отдельных элементов.

Кроме самих дисков для сборки печи своими руками потребуются и несколько дополнительных материалов:

  • пруты арматуры диаметром 20 — 24 мм;
  • стальной уголок;
  • листовой металл толщиной 4-5 мм;
  • термостойкая краска;
  • несколько болтов и гаек;
  • труба диаметром 100 — 150 мм и толщиной стенки не менее 5 мм.

Инструменты

Комплект инструментов, необходимый для сооружения буржуйки из автомобильных дисков, должен состоять из:

  • сварочного агрегата и электродов;
  • болгарки (УШМ) с набором зачистных и отрезных дисков;
  • дрели;
  • газового резака;
  • наждачной бумаги;
  • кисти;
  • кувалды;
  • молотка;
  • измерительных и разметочных приспособлений: мела или маркера, рулетки и линейки

Для защиты поверхности тела и глаз от вредных излучений сварочной дуги, искр и брызг работать нужно в специальном обмундировании, укомплектованном брезентовым костюмом и рукавицами, закрытыми ботинками, головным убором под щиток, щитком сварщика и очками.

Пошаговая инструкция

Схемы устройства разных моделей печей-буржуек из дисков автомобильных колес

Чертёж вертикальной модели буржуйки из 4-х колёсных дисков

При самостоятельном изготовлении печи из дисков нужно соблюдать следующую последовательность действий:

  • вырезать у всех четырёх дисков центральную часть болгаркой вместе со ступицами;

    Этап 1

  • изготовить из листовой стали две круглые пластины, диаметр которых должен соответствовать размеру дисков;
  • прорезать небольшой квадратный проём для поддувала на боковой поверхности, а из отделённой части металла изготовить дверку. Она надевается на приваренные к корпусу болты и закрепляется гайками. Для удобства пользования дверцу снабжают металлической ручкой и щеколдой;

    Этап 2

  • стенки двух дисков сварить между собой. Дно нижнего диска закрыть металлической пластиной и приварить к ней ножки из металлического уголка или арматуры;

    Этап 3

  • сварить между собой два оставшихся диска и закрыть верхнюю часть кругом из листовой стали;

    Этап 4

  • вырезать проём для топки нижнем диске этой части печи и установить дверцу, аналогично поддувальной дверки;

    Этап 5

    Этап 7

  • соединить все части корпуса в единую конструкцию;
  • установить колосник. Для этих целей внутри топочной камеры приварить направляющие из уголка и положить на неё заранее сваренную конструкцию из листовой стали по краям и арматуры посередине. Прутья арматуры нужно располагать так, чтобы расстояние между ними не превышало 2-х см, иначе мелкие дрова будут проваливаться;

    Этап 8

    Этап 9

  • вырезать на верхней поверхности прибора круглое отверстие под дымоотвод;

    Этап 10

  • при желании, вы можете организовать дымоход сбоку, чтобы можно было использовать верхнюю часть буржуйки как варочную поверхность, выглядеть это будет так:

Этап 10 (2)

  • опустить дымоотводную трубу в верхнее отверстие и заварить;

    Этап 11

  • зачистить все неровности и дефекты на поверхности устройства;
  • покрасить готовый прибор термостойкой краской.
  • буржуйка из колесных дисков – готова!

При изготовлении такой буржуйки нужно учитывать, что специальный состав сплава стали колёсных дисков не нормируется для сварочных работ. Поэтому при соединении дисков нужно выполнять следующие правила:

  • за один раз допускается сварка только двух сопряжённых деталей, собирать сразу весь прибор запрещено;
  • после того как образовался шов, детали со сваренными краями нужно оставить в покое примерно на 3 — 5 минут, чтобы произошло рассасывание остаточного внутреннего напряжения;
  • на поверхности сварного шва должна отсутствовать какие-либо видимые дефекты: трещинки, брызги, раковинки или пузыри.

Устройство дымохода

• Чтобы через трубу слишком быстро не уходило драгоценное тепло, она должна иметь особую конструкцию. Такое устройство имеет две основных части: вертикальная высотой от 1,2 м, устанавливаемая под углом 90° над печью и наклонная часть, называемая боровом. длиной 2,5-4,5 м и более, в которой дым догорает. Именно боров дает до 1/4 тепла всей печи.

• Человек высокого роста может задеть нагретую трубу, поэтому боров должен иметь защитный кожух в виде сетки. Во избежание ожогов расстояние от пола до этой трубы должно составлять 2,2 м. Вертикальная часть трубы, исходящая от печи, дополнительно обматывается теплоизоляцией.

Важно! Труба должна располагаться вдали от оштукатуренных стен на расстоянии 1,2 м. Расстояние от деревянных конструкций – 1,5 м

Совет

Прокладка трубы через деревянное потолочное перекрытие и крышу – процесс достаточно трудоемкий. Гораздо проще вывести ее через отверстие в стене или окошке

Совет. Прокладка трубы через деревянное потолочное перекрытие и крышу – процесс достаточно трудоемкий. Гораздо проще вывести ее через отверстие в стене или окошке.

Пробная топка

Сделанная своими руками печь должна отстояться в течение 24 часов, чтобы полностью рассосались остаточные напряжения. Затем ее требуется испытать с полной закладкой топлива на протяжении трех часов. Дверцы – у топки и поддувальная – должны находиться в открытом состоянии.

Проведение пробной топки

При проведении первой пробной топки отжигаются внутренние поверхности прибора. При обнаружении мелких недостатков на сварочных швах – не больше двух на одном – их следует поправить через сутки после остывания печки. Потом пробная топка проводится повторно.

Небольшая печь с решеткой для еды

Пошаговое руководство изготовления печи

Воодушевившись тем, что вы самостоятельно сделаете нужную в хозяйстве вещь, и, взяв необходимые инструменты и материалы, можно начинать делать печь под казан.

Свариваем диски между собой

Стоит отметить, что конструкция из алюминиевых колес не подойдет, нужно брать стальные диски в количестве двух штук.

Сначала изготавливаем верхнюю часть печи. Повернув диск крепежной площадкой вверх вырезать болгаркой круг через болтовые отверстия и вытащить середину. В итоге вы получите устойчивую поверхность, куда будет ставиться казан.

Вторым этапом работы будет изготовление низа печки. Диск поворачиваем так, чтобы крепежная площадка была снизу, сверху ставим верхнюю часть печки, которую мы сделали в предыдущем этапе. Сварить два диска между собой по кругу.

Собранная печь из дисков

Чтобы печь можно было топить, в нижней части нужно прорезать отверстие примерно 20 на 12 см. Чтобы конструкция была прочной, сделайте отверстие на два сантиметра выше от нижнего края. Вырезанная часть послужит хорошей дверцей для топочной камеры.

Для устойчивости конструкции, нужно приварить к ней три подножки, длина которых около 20–30 см. В качестве материала можно использовать стальные уголки.

Чтобы печь можно было удобно переносить, по бокам приварите к ней ручки.

Используйте металлическую пластину, чтобы закрывать отверстие в ступице диска на дне печки.

Вот так за несколько часов у вас получится отличная печь из автомобильных дисков, которая хорошо подойдет для приготовления любимых блюд.

Как сделать печку из дисков для бани своими руками

Наиболее сложным вариантом буржуйки из дисков своими руками считается отопительная конструкция в баню. Она используется для создания обеспечения сауны средних размеров прогретым влажным воздухом. В основе печи для бани лежит кирпичная топка.

Структура отопительной системы несколько сложнее, чем у простой горизонтальной буржуйки из дисков, но выполнить ее самостоятельно вполне реально.

Вначале кладут кирпичную топку. В расчетах размеров кладки и фундамента исходят из диаметра колес. Как правило, используются обычные колеса легковых автомобилей, потому размеры топки в среднем 625х625 мм. Под ней должен располагаться литой фундамент.

Чертеж печи из дисков для бани. После того, как была построена топка приступают к свариванию конструкции. Она состоит из 4 дисков. В нижнем устанавливаются подкосы и отражатель для равномерного и плавного течения воздуха, а также качественного обогрева емкости.

Третий диск сваривается так, чтоб внутри можно было расположить камни, а по центру устанавливается металлическая труба для отвода дыма. Третий и второй диски соединяются ножками для фиксации конструкции. Труба передачи дыма крепится к нижней части третьего колеса.

Простая буржуйка с варочной плоскостью из старых колесных дисков

Список материалов:

— 4 колесных диска; — листовая сталь для варочной плиты; — уголок; — арматура для колосников; — дверные петли; — кусок круглой трубы для дымового патрубка; — жаростойкая краска.Список инструментов: — электролобзик; — болгарка; — сварочный аппарат; — рулетка; — маркер. Процесс изготовления самоделки:

Шаг первый. Подготовка дисков

Первым делом автору пришлось подготовить диски, они были обуты в покрышки. Чтобы облегчить процесс снятия покрышек, автор их просто порезал при помощи электрического лобзика. В принципе, можно сделать надрезы в нужных местах и при помощи болгарки, придерживаясь техники безопасности.

Диски оказались уже настолько ржавыми, что местами в них появились дыры.

Шаг второй. Собираем тело печи

Делаем также и донышко для печи, вырезаем круглый стальной лист и ввариваем в основание.

Шаг третий. Дымовой патрубок
Шаг четвертый. Дверки
Шаг пятый. Колосники

Шаг шестой. Варочная плоскость Свариваем в верхней части варочную плоскость. Автор сварил короб из листовой стали и обварил его уголком. Само собой, здесь также все должно быть сделано герметично, иначе будет идти угарный газ и дым.

Шаг седьмой. Финальные штрихи и испытания В завершении привариваем ручки к дверкам, на них нужно надеть материал, который не будет греться. Ручки можно сделать из болтов подходящей длины, а для изоляции подойдет дерево. Вот и все, красим печь жаростойкой краской, теперь она отлично смотрится, и не будет ржаветь. Можно растапливать печь, тяга получилась отличная, дым из щелей не идет. Теперь автор не замерзнет холодными зимними днями в гараже или мастерской, да и будет всегда сыт.

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Перечень материалов и оборудования для монтажа

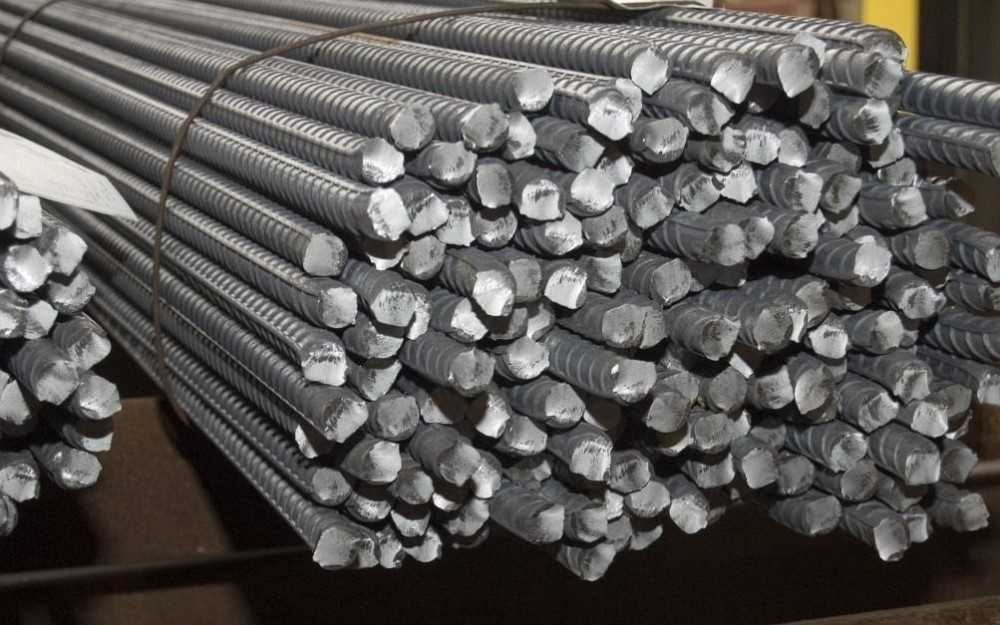

Стальная арматура большого диаметра

Для изготовления печи из дисков потребуются, прежде всего, сами автомобильные диски. Лучше всего использовать диски от легковых автомобилей и малотоннажных грузовиков. Печи из дисков крупных грузовых автомобилей большой грузоподъемности получатся излишне громоздкими и тяжелыми, трудно добиться герметичности их соединений. Для самостоятельного монтажа и сборки понадобятся следующие материалы:

  • Стальная арматура большого диаметра,
  • Металлический уголок,
  • Материал для изготовления решетки,
  • Лист металла для монтажа дверки,
  • Небольшие куски металла для упоров,
  • Труба с толщиной стенки не менее 5 мм и диаметром от 100 мм,
  • Стальная труба с толщиной стенки от 2,5 мм диаметром 80 – 100 мм.

Стальная арматура применяется для изготовления ножек садовой печи, ножки монтируют также из стального уголка. Металлический уголок используют как основание для укладки шампуров, его чаще выполняют съемным. Для укладки шампуров можно положить уголки на верхний раструб диска перпендикулярно шампурам. Стальная решетка служит для приготовления барбекю, гриля, служит основой для установки котла или казана. Решетку изготавливают из стальной арматуры.

Печи из дисков выполняют чаще с дверцей. Для этого потребуется лист металла, дверные петли или импровизированная петля из гаек и болтов разного диаметра. Наличие дверцы повышает безопасность печи, улучшает процесс горения.

Упоры, выполняемые по периметру, служат основанием для установки казана, прочно фиксируют съемную решетку. Толстостенная труба диаметром более 100 мм пригодится для изготовления печи для бани из дисков. Труба диметром от 80 мм и толщиной стенки потребуется для монтажа дымохода для садовой печи.

Для изготовления агрегата своими руками понадобятся следующие инструменты:

  1. Сварочный аппарат,
  2. Маска сварщика, электроды,
  3. При наличии – баллоны с газовым резаком,
  4. УШМ (болгарка) с отрезными и зачистными дисками,
  5. Кувалда,
  6. Молоток,
  7. Измерительный и разметочный инструмент – мел, карандаш, маркер и рулетка.

Газорезку удобнее использовать для резки металла – диски имеют выпуклые закругленные поверхности, их обработка болгаркой будет проходить с некоторыми трудностями. Прорезанное газовой горелкой окно проще обработать от нагара болгаркой с зачистным кругом. Кувалда пригодится для выправки сильно погнутых автомобильных дисков.

Преимущества и недостатки печи-буржуйки

Для подсобных помещений, сторожек и прочих нежилых строений буржуйка незаменима.

Подобная конструкция имеет, как преимущества, так и определенные недостатки:

  1. Среди несомненных достоинств следует отметить универсальность применения печи подобного типа. Для отопления помещения может использоваться практически любой вид топлива: дрова, древесная щепа, уголь, брикеты, опилки, торф.
  2. Любая буржуйка имеет довольно простое устройство, что позволяет сделать печь своими руками.
  3. Для самостоятельной работы могут использоваться различные подручные материалы. Совсем не обязательно приобретать новое листовое железо. Универсальную буржуйку можно изготовить из старого баллона, металлической бочки, корпуса стиральной машинки и многих других предметов в быту.
  4. Как правило, все самодельные печи имеют компактные размеры и небольшой вес, что позволяет перемещать конструкцию на дачу или в сад, или, например, брать её с собой в поход.
  5. Для подобной мобильной установки не требуется предварительная подготовка фундамента или строительство дымохода, что существенно облегчает задачу мастеру.

По этой причине, владельцу всегда необходимо соблюдать строгие правила безопасности при использовании печи. Кроме того, работа самодельных печей сопровождается большим расходом топлива.

Чем хороша печка из колесных дисков

Кроме доступности основных составляющих, самодельная печь обладает еще рядом преимуществ:

  • Простота в сооружении.
  • Компактные размеры, которые можно выбирать самому, исходя из диаметра дисков.
  • Быстрый нагрев и хорошая теплоотдача.
  • Долговечность, благодаря толщине и хорошему качеству стали.
  • Устойчивость к деформациям даже при длительном воздействии влажности и высоких температур.
  • Возможность использовать различные виды топлива – древесину, уголь, топливные пеллеты.

Баня с дисковой печкой

Из недостатков отметим следующие моменты. Во-первых, металл – хороший проводник, и печь при нагреве сильно раскаляется, что может стать причиной ожогов и травм. И во-вторых, печь из дисков остывает так же быстро, как и нагревается – приблизительно через 1,5-2 часа после прогорания последней партии топлива. Поэтому в качестве постоянного отопительного прибора ее рассматривать не стоит, а вот для обогрева бани или подсобных помещений будет в самый раз!

Как установить?

Специалисты с опытом рекомендуют размещать печь буржуйку примерно в углах помещения, а дымоотводную трубу вывести на другую сторону. Применяя такое размещение, можно достигнуть максимальной теплоотдачи печи. Чтобы тепло не ушло вместе с дымом, трубу стоит протянуть под углом, который составляет 30 градусов. Также надо стараться избегать прямых участков трубы, расположенных по горизонтали.

Для размещения печи-буржуйки в помещении гаража необходима система приточной вентиляции и хорошей вытяжки.

Никогда не стоит ставить печь близко к автомобилю. Буржуйка должна находиться от него на расстоянии 1.5, а то и 2 метра. Также любые быстровоспламеняющиеся предметы и составы необходимо переместить от буржуйки на примерное схожее расстояние.

С боков и в передней части печи следует установить стенки из кирпичей. Это не только обеспечивают защиту от нечаянных касаний к горячей конструкции, но и обеспечивают аккумулирование тепла, которое дает печь, что позволяет довольно существенно повысить уровень КПД печи-буржуйки.

Если же стенки гаража сделаны из древесины, то между ними и самой печью должно быть около 100 см свободного расстояния. Сами деревянные стены необходимо укрыть листами из асбеста, обложить кирпичами или же обеспечить их защиту какими-либо иными огнестойкими средствами.

В основание буржуйки крайне важно поместить лист железа толщиной до двух см или же залить бетонную стяжку, что поможет избежать распространения огня в тех случае, если из печки выпадут искры, угли и так далее

Буржуйку следует использовать исключительно в помещениях, где обеспечена хорошая приточная вентиляция. Главный фактор огня – это кислород. Поэтому свежий воздух должен поступать в гараж в хороших объемах, в противном случае огонь просто не разгорится, и тепла от такой печи будет минимум. Порой вполне достаточно для этой цели оставить не очень широкую щель между воротами гаража и землей. Если же такого зазора нет, то необходимо либо самостоятельно сделать его, либо же сделать приточную вентиляционную систему.

Ни в коем случае нельзя оставлять возле буржуйки легковоспламеняющиеся материалы.

Достоинства и недостатки буржуйки для установки в гараже

Буржуйка хорошо зарекомендовала себя в работе. Это удобный вариант обогрева помещения в осеннее и зимнее время года. Конструкция небольшая, и ее можно переносить. Она легко обогревает даже большие помещения, независимо от погоды на улице, климатических условий.

Изделие из старых баллонов

Сейчас такую печь используют исключительно для гаража и хозяйственных построек. Это связано со следующими недостатками:

  • металл быстро отдает тепло и остывает (такой отопительный прибор не используется для жилых помещений, где нужно постоянно поддерживать определенный температурный режим);
  • это не экономичный вариант;
  • опасность пожара (во время монтажа и установки нужно позаботиться о том, чтобы защитить стены, пол).

Для буржуйки можно использовать разное топливо, поэтому можно минимизировать затраты и расходы. Это устройство обладает практически 100% уровнем КПД.

Для установки не требуется фундамент

Буржуйка из листовой стали прямоугольной формы

Это, пожалуй, самый оптимальный, эстетичный, компактный вариант из всех предложенных выше буржуек. Он лучше всего подойдет для обогрева жилых помещений. Конструкцию этой печки хорошо видно на двух представленных схемах.

Компактный, простой в исполнении «Гном»

На первой из них представлена печь «Гном». Она имеет простое строение: две камеры — топка и зольник, труба дымохода и ножки.

На второй же схеме показано более сложная внутренняя конструкция буржуйки, которая поможет ей сохранять тепло на более долгий срок. Эту буржуйку и стоит рассмотреть.

Проверенная, эффективная, многофункциональная схема

  • Для изготовления этой печи понадобится листовой металл, толщиной не менее 3 мм, уголок 5 × 5 см, труба для дымохода, крышка для конфорки.
  • На металлических листах делается разметка и расчерчиваются все необходимые детали: стенки печи, дно буржуйки, варочная панель; колосник, две внутренние металлические пластины, направляющие поток сгоревших газов, их дожиг, и задерживающие быстрый выход тепла.
  • В передней стенке печи вырезается два прямоугольных отверстия для топки и поддувала. Здесь впоследствии будут закрепляться на петли дверцы с замками и щеколды для них.
  • В верхней плоскости вырезается аккуратный проем для конфорки (в зависимости от размеров приобретенной детали), а также отверстие для дымовой трубы.
  • К нижней, донной части закрепляются ножки.
  • На боковых панелях размечается место, где будет положен колосник. На эти места привариваются уголки, они и станут кронштейнами для колосниковой решетки.
  • Для того чтобы сделать колосник, можно в листе металла высверлить большое количество круглых отверстий, или же сварить решетку из арматуры.
  • В верхней части буржуйки, на расстоянии 16 см от варочной панели, приваривается пластина, имеющая длину на 8 см меньше глубины буржуйки, т.е. она не должна доходить до задней стенки корпуса печи на 8 см.
  • Такую же пластину приваривают к задней стенке, выше первой пластины на 8 см, она не должна доходить до передней панели также на 8 см. Таким образом, после монтажа всех деталей, образуется лабиринтообразный коридор, по которому будет проходить горячий воздух, нагревая эти пластины, и не давая теплу сразу уйти в трубу.
  • Далее необходимо смонтировать вместе все детали буржуйки сваркой. Все стыки деталей в обязательном порядке усиливаются металлическим уголком.
  • В последнюю очередь приваривается дымоходная труба, и зачищаются все сварочные швы.
  • Для придания буржуйки эффектного вида, ее окрашивают жаростойкой краской.

Правила безопасной установки буржуйки

Чтобы самодельная буржуйка приносила в дом только уют и тепло, а не создавала проблем, необходимо соблюдать правила безопасности.

Установка печи производится на огнестойкую поверхность. Ее можно устроить из кафельной плитки или в виде кирпичной кладки. Стены вокруг печи также нужно обезопасить от перегревания. Это можно сделать с помощью огнестойкого специального гипсокартона или другого негорючего материала. Нельзя располагать рядом с топкой легковоспламеняющиеся материалы. В помещении, где будет находиться печь, должна быть устроена хорошая система вентиляции

Это важно для того, чтобы в помещении исключалась вероятность скопления угарного газа. Для изготовления любой буржуйки необходимо использовать только качественный материал

Буржуйка прослужит и эффективно и долго, будет хорошим помощником в домашних делах и согреет зимними вечерами. Главное – хорошо продумать модель, аккуратно ее сделать, и соблюдать при эксплуатации все требования безопасного обращения.

Пошаговое руководство изготовления печи

Воодушевившись тем, что вы самостоятельно сделаете нужную в хозяйстве вещь, и, взяв необходимые инструменты и материалы, можно начинать делать печь под казан.

Свариваем диски между собой

Стоит отметить, что конструкция из алюминиевых колес не подойдет, нужно брать стальные диски в количестве двух штук.

Сначала изготавливаем верхнюю часть печи. Повернув диск крепежной площадкой вверх вырезать болгаркой круг через болтовые отверстия и вытащить середину. В итоге вы получите устойчивую поверхность, куда будет ставиться казан.

Вторым этапом работы будет изготовление низа печки. Диск поворачиваем так, чтобы крепежная площадка была снизу, сверху ставим верхнюю часть печки, которую мы сделали в предыдущем этапе. Сварить два диска между собой по кругу.

Собранная печь из дисков

Чтобы печь можно было топить, в нижней части нужно прорезать отверстие примерно 20 на 12 см. Чтобы конструкция была прочной, сделайте отверстие на два сантиметра выше от нижнего края. Вырезанная часть послужит хорошей дверцей для топочной камеры.

Для устойчивости конструкции, нужно приварить к ней три подножки, длина которых около 20–30 см. В качестве материала можно использовать стальные уголки.

Чтобы печь можно было удобно переносить, по бокам приварите к ней ручки.

Используйте металлическую пластину, чтобы закрывать отверстие в ступице диска на дне печки.

Вот так за несколько часов у вас получится отличная печь из автомобильных дисков, которая хорошо подойдет для приготовления любимых блюд.

Нюансы использования пропана

При использовании в качестве топлива пропана необходимо учитывать такие требования по безопасной эксплуатации:

  1. Запрещено подвергать резервуар с газом механическому воздействию. Пропан внутри баллона находится под давлением, поэтому любые повреждения могут нарушить герметичность емкости и привести к взрыву горючего. При перемещении резервуара нужно следить за его целостностью.
  2. Нельзя ставить баллон в местах с высокой температурой или открытым огнем. Тепловое воздействие провоцирует внутреннее расширение газа и повышение давления на стенки емкости. Если оно достигнет критической отметки, газ может выйти наружу. Малейшая искра приведет к его взрыву.
  3. Следует регулярно оценивать баллон на предмет повреждений и утечек. При частом использовании пропана резервуар может разгерметизироваться. Поэтому плановая проверка его целостности – обязательное условие безопасной эксплуатации.

Печь из автомобильного диска

О некоторых нюансах изготовления печки из диска уже было сказано выше. Но хотелось бы добавить ещё несколько важных моментов:

  • От пода печки или верхней поверхности колосниковой решётке, то есть мест, где разжигается твёрдое топливо, до свода агрегата, откуда угарные газы будут покидать топку, должно оставляться расстояние 40-50 см. Это при условии, что внутри печи будет сжигаться сухое топливо, кондиционное. Если печь разжигают бросовым топливом, то это расстояние придётся увеличить до 80 см. Причина – пиролизные газы, которые при соприкосновении с холодной поверхностью тут же сгорают, оставляя сажу. Такой нагар со временем снизит КПД отопительного прибора.
  • Оптимально – если печка из дисков автомобиля будет укомплектована колосниковой решёткой. Во-первых, это формирование зольника, то есть места, куда будет падать зола от сгоревших дров или угля. Во-вторых, зольник будет дополнительно выполнять функции поддувала. Если песка изготавливается в виде горизонтальной конструкции, то колосниковую решётку в неё устанавливать нет смысла.

Печь из автомобильных дисков Источник i.ytimg.com Понятно, что печи могут выполнять разные функции. К примеру, это прибор для приготовления пищи. Или агрегат, который используется для обогрева помещений. И третий вариант, часто используемый дачниками – комбинированная модель, то есть и для варки, и для обогрева.

Специалисты же рекомендуют использовать автомобильные диски или для уличной печки, или для кострища. Для отопления оптимально устанавливать заводские приборы.

Часто встречающаяся конструкция – печь из дисков автомобиля для казана. Сама форма диска этому выбору способствует. Но и не только. К примеру, высокие борта создают надёжную защиту от ветра

Большая масса изделия – гарантия высокой устойчивости конструкции, что является немаловажной характеристикой

Но именно круглая форма печи создаёт равномерное распределение тепловой энергии на стенки круглого казана. К примеру, в квадратной форме топки из кирпича в углах происходит потеря тепла. Плюс, именно там в больших количествах собирается сажа. К тому же часто на дачах используют бросовое топливо: отходы пиломатериала, ветки деревьев, щепки и прочее. Такое топливо так себе, оно сырое и горит с выделением небольшого количества тепла. В кирпичных печах это чувствовалось бы, но не в печи из дисков автомобиля. Здесь все будет сгорать до конца, выделяя большое количество теплоты.

Печь из дисков автомобиля для казана Источник pp.userapi.com

Все это будет происходить именно так, если сама печь изготовлена правильно. Ведь её конструкция – это два диска, уложенных друг на друга и сваренных между собой. И если отверстие для дыма сделать сбоку, то, наверняка, весь дым будет идти по наименьшему сопротивлению – через верхнее технологическое отверстие. Отсюда же будет вырываться пламя огня. И даже если на это отверстие поставить казан, пища в нем подгорит быстро. В такой конструкции лучше готовить блюда, подвергающиеся томлению. Для этого же придётся разогревать агрегат несильно.

Но если надо пожарить что-то, то конструкцию печи придётся немного видоизменить. А точнее, внести незначительные изменения:

  • сделать технологическое отверстие больше, чтобы казан его плотно не закрывал;
  • дверцу топки сделать так, чтобы она, наоборот, плотно закрывалась.

Печь для казана из дисков хоть и считается неплохим вариантом, все е это не идеальная конструкция. Слишком много теплопотерь через стальные стенки. В этом плане кирпичная печка лучше.

А вот если требуется сделать барбекюшницу, то лучшей конструкции не найти. Все дело в том, что тепловая энергия открытого огня распределяется неравномерно при открытой верхней части печки. В середине температура всегда выше, чем у краёв диска. Поэтому, установив на колёсный диск решётку, можно готовить разные блюда одновременно. Здесь имеется в виду мясо. В центре получится прожаренный до хрустящей корочки кусок, у края вас ждёт мясо с кровью.

Барбекюшница из автомобильного диска Источник stroy-podskazka.ru

Но тут необходимо понимать, что для барбекюшницы лучше использовать диски с минимальным количеством технологических отверстий. К примеру, от Газели.

Кто-то пытается изготавливать печи без топочных дверец. Неудобный вариант, потому что дрова придётся забрасывать в топочную камеру через технологические отверстия в ступице. К тому же эта конструкция очень «прожорлива».

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Гимназия ремонта
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
