Фахверковый дом

Особенности строения фахверковых домов своими руками

Материалы для фахверкового дома из древесины

Сооружение каркаса — процедура трудоемкая. Перед началом строительства требуется составление проекта, чтобы учесть все нюансы для конкретного здания. Изъяны приведут к перекосу дома, выпадению заполнений, осадке в грунте.

Алгоритм действий:

• Выбор лучше становить на монолитном фундаменте ленточного типа, при этом ширина полосы не должна быть больше 50 см, т. к. не предусматривается больших нагрузок.
• Для несущих элементов лучше брать клееный брус, можно заменить его полностью высушенным сухим пиломатериалом сечением 150 х 150 мм.
• Нижнюю обвязку ставят на фундамент по слою гидроизоляции, брус крепят анкерами с анодированным покрытием, а деревянные элементы соединяют способом паз-шип.
• Соединения, которые подвергаются статической или динамической нагрузке, дополнительно фиксируют металлическими накладками или уголками, иногда используют сквозные шпильки.
• Глубину каркасных рамок увеличивают в области запланированной установки глухих стен, чтобы поместить утеплительный слой.
• Внутренние перегородки устраивают из брусков меньшего сечения, берут элементы 50 х 40 или 50 х 60 мм, их крепят к перекрытию анкерами, скобами.
• Утепление лучше делать целлюлозными матами, размер по толщине определяется теплотехническим расчетом.

Продольные прогоны монтируют по поперечным брускам, а сверху на них кладут дощатое покрытие. При необходимости ригеля ставят выше яруса обвязки между этажами. Остов фахверка укрепляют открытыми или закрытыми раскосами по углам.

Утепление стен выполняется каменной ватой

Для отопления применяют стандартные системы или современные методы:

• рекуператоры;
• солнечные батареи;
• топливные насосы;
• теплые полы различного вида.

Камины ставят в качестве дополнительного отопления. Их делают чугунными с закрытой камерой сгорания и жаростойким стеклом. Вентиляцию выполняют в виде канадского колодца, когда для охлаждения прокладывают трубы в земле на глубине 1,5 – 2,5 м, и используют энергию недр.

Кровлю проектируют так, чтобы были широкие карнизы, они защитят стены дома от осадков и жары.

Эволюция технологии

Деревянный каркас – одно из самых давних изобретений. Он был известен строителям Древнего Египта, античной Греции, Римской империи и их коллегам в Древнем Китае. Являясь одним из старейших способов строительства, фахверк был распространен в тех местах, где приходилось заботиться об экономии древесины. Простая вначале, со временем технология претерпевала изменения, развиваясь и усложняясь. Основой первых строений были балки (бревна или жерди), вкопанные в землю или глину, служившую полом. Заполнение стен чаще всего тоже было глиняным, крышу венчала соломенная кровля.

Такая конструкция не могла служить долго – вкопанные столбы-опоры постепенно пропитывались влагой, гнили и разрушались. Позднее догадались устанавливать опоры каркаса на каменную подушку, углубленную в землю, а глину для стен укреплять (армировать) соломой, ветками или камышом. Со временем развитие ремесел (особенно кораблестроения) позволило изготавливать новые конструктивные детали, балки и стойки прогрессивного прямоугольного сечения. Опыт поколений строителей показал, что наклонные детали каркаса – распорки и подкосы – значительно улучшают устойчивость строения.

Строительство фахверковых домов очень популярно в скандинавии, например в ШвецииИсточник bounnua.co

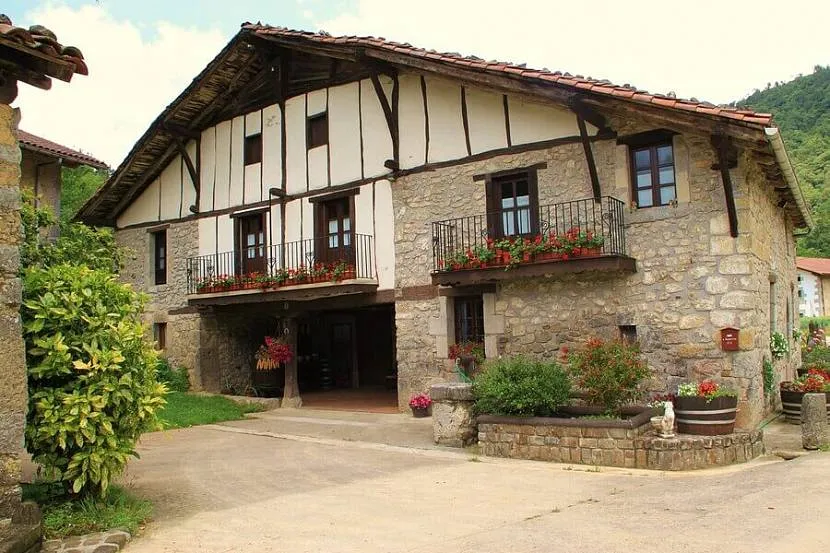

Фахверковые дома распространились по всей Европе, включая государства Скандинавского полуострова, Голландию, Швейцарию и Францию. В каждой стране технология видоизменялась, приспосабливаясь к местным условиям (в Англии, например, стены дополнительно утепляли овечьей шерстью). Каменный фундамент и лаги появились только в 15 веке.

Фахверковые дома были обычной приметой городского пейзажа 15-16 веков, особенно в Северной Европе – в Британии, Германии и Польше. В 18 веке стиль фахверк стал вытесняться другими архитектурными находками и способами строительства. О нем вспомнили в 70-х годах прошлого века, на волне интереса к экологичности и практичности средневековой технологии.

Визитной карточкой фахверка остается его декоративность. Каркас из балок, темнеющих со временем, остается на виду, стены покрываются светлой штукатуркой, и дом приобретает нарядный, праздничный вид. В разных странах балки каркаса устанавливались по-своему (в Англии и Франции вертикально, в Швейцарии и Германии – под углами), что позволяло создавать бесконечно разнообразные живописные фасады.

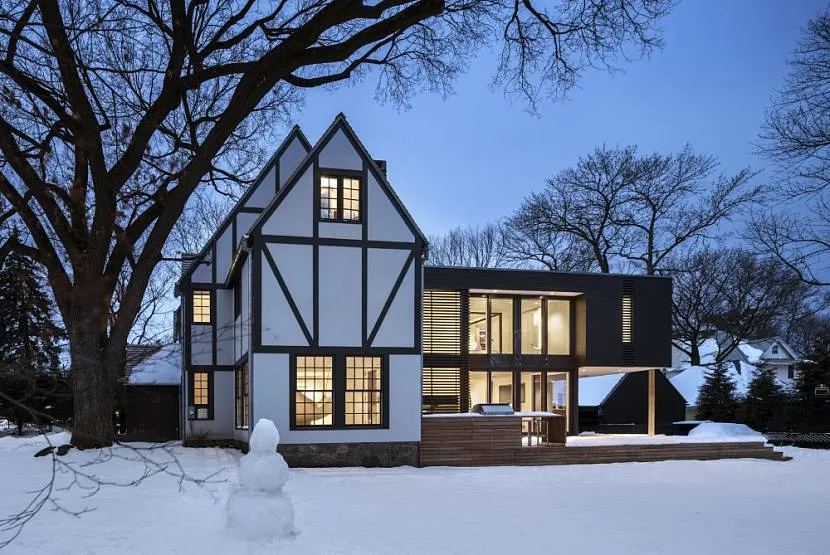

Современный дом в стиле фахверкИсточник pinterest.it

Дома в стиле фахверк: преимущества и недостатки

Немцы к любому делу подходят с особой скрупулезностью, что касается и строительства домов. При возведении зданий используются рациональный подход и практичность. В Германии можно увидеть дома старше 200-300 лет, которые до сих пор сохранили привлекательный внешний вид. Это происходит потому, что при строительстве четко продумываются проекты и подбираются качественные материалы, которые и продлевают срок эксплуатации сооружения. Помимо этого, строители не экономят на обработке комплектующих деталей.

Строить здания в стиле фахверк финансовые выгодно и при этом быстро.

Другие достоинства созданных в немецком стиле домов:

1. Внешняя привлекательность. Как в реальной жизни, так и на фото, дома фахверк выделяются среди других зданий: они выглядят необычно и эстетично.
2. Короткий срок строительства. Обычно фахверк дома под ключ возводят за 3-4 месяца.
3. Экономичность. Удешевление строительства происходит благодаря экономии на возведении фундамента.
4. Небольшая усадка. Каркасная основа и деревянный фасад дома, выполненный из клееного бруса, не отличаются большим весом и дают минимальную усадку. Это позволяет проводить внутреннюю отделку дома сразу после возведения основы.
5. Много солнечного света в помещениях. Характерные черты конструкции позволяют размещать большие панорамные окна, вследствие чего все комнаты освещаются солнечными лучами.
6. Удобное размещение коммуникаций. Особенности возведения позволяют легко спрятать электрокабели и водопроводные шланги в ниши, образованные при сооружении дома.

Кроме этого, существует возможность любой планировки. Благодаря тому, что каркас выполняет основную несущую функцию, планировать расположение комнат можно в любом исполнении. Проекты фахверк домов могут предполагать большие по площади помещения – 65-75 м², при этом нет необходимости продумывать дополнительные опоры. Особенности постройки позволяют эксплуатировать дом в любых климатических условиях.

Для каркасного дома могут потребоваться дополнительные утепление и гидроизоляция.

Главный недостаток дома в стиле фахверк – его высокая стоимость. Разработать и воплотить дизайн здания фахверк будет дороже, чем соорудить просто каркасный дом такой же площади. Цена готового дома меняется в зависимости от внешней отделки фасада, количества и качества окон, а также от выбранных материалов.

Другие минусы немецких домов:

1. Необходимость постоянной обработки деревянных конструкций. Чтобы дом дольше служил, следует постоянно дезинфицировать дерево от паразитов, грибка, а также пропитывать его огнеупорными смесями.
2. Если дом строится в сложных климатических условиях (повышенная влажность или низкая среднегодовая температура), требуются дополнительное утепление и гидроизоляция. В таких зданиях, особенно на первом этаже, рекомендуют продумать наличие теплого пола.
3. Большая площадь остекления. Чтобы обеспечить зданию высокую прочность, лучше применять бронированные окна либо триплекс.

В каркасных домах возможно организовать любую планировку, т. к. отсутствуют несущие стены.

Последовательность выполнения работ

Схема дома в деталях

• В зависимости от климатических и ландшафтных условий местности, в которой будет строиться дом, разрабатывается соответствующий проект.
• Как и в случае с любым другим строением, для фахверкового дома нужно сделать фундамент. Учитывая небольшую массу дома, остановимся на мелко заглубленном ленточном фундаменте шириной 50 см, выполнив расчеты на нашем онлайн калькуляторе. Также можно сделать другой тип фундамента, как для обыкновенного каркасного дома.
• Для изготовления несущих конструкций будем пользоваться клееным брусом, размер которого должен быть указан в проекте. В наше время приобрести такой строительный материал не составит проблем. Также можно использовать и обычный, только гарантированно сухой брус, таких же размеров.
• Если навыков подобной работы нет, а хочется выполнить всё самостоятельно, то лучше найти или заказать проект в соответствии со своими потребностями, заказать заготовки на предприятии, специализирующемся на изготовлении фахверковых домов, а затем, используя чертежи, приступить к сборке.

Заготовленные детали собираются согласно проектной документации

• На фундамент стелется слой гидроизоляции, а поверх него укладываются брусья нижней обвязки.
• Для крепления брусьев к фундаменту используются металлические анкеры.

Все детали должны плотно входить друг в друга

При сборке каркаса важно следить, чтобы детали до конца были вставлены в пазы. Места соединения деталей каркаса, на которые будет приходиться большая нагрузка, необходимо дополнительно укрепить, для чего могут быть использованы металлические пластины, уголки или скобы

В той части строения, где стены будут глухими, необходимо позаботиться о том, чтобы глубины рам каркаса хватило для утеплителя из волокон целлюлозы.

Каркас

• Межкомнатные перегородки собираются из бруса поменьше, порядка 50×50 мм. Для их крепления к полу используются рамные дюбеля.
• Поверх вертикальных брусьев выполняется монтаж продольных прогонов, к которым нужно будет прикрепить доски перекрытия.
• Если предусмотрено проектом, то выше межэтажной обвязки выполняется установка ригелей.
• Каркас дома по углам укрепляется раскосами, которые могут быть как закрытыми, так и открытыми.
• Теперь можно приступать к изготовлению крыши.

Мы бегло описали этапы работ по сборке каркаса для того, чтобы вы могли представить, что придется делать. Почему предоставлен перечень выполняемых работ, а не пошаговая инструкция? Потому что конструктивно каждый дом будет иметь свои отличия, да и существует несколько технологий сборки. Чтобы более детально ознакомиться со строительством, предлагаем посмотреть видео.

Видео: строительство фахверкового дома

Как видим, процесс сборки дома простым не назовешь, да и не получится возвести такое строение в одиночку.

Еще одной отличительной особенностью является обширное остекление, поэтому строение отличается своим внешним видом от своих предшественников, возводимых столетия назад. Нередко, говоря о строениях, возведенных по фахверковой технологии, люди их называют стеклянными домами.

Видео: более подробно о стеклянных домах

https://youtube.com/watch?v=xlmfCM2coCg

Остекление дома – это отдельная тема, но ввиду особенностей конструкции разработана особая технология, о которой рассказано в следующем сюжете.

Видео: остекление фахверков

Итак, можно сделать вывод, что строительство современного стеклянного дома качественно сможет выполнить лишь бригада специалистов.

Крыша

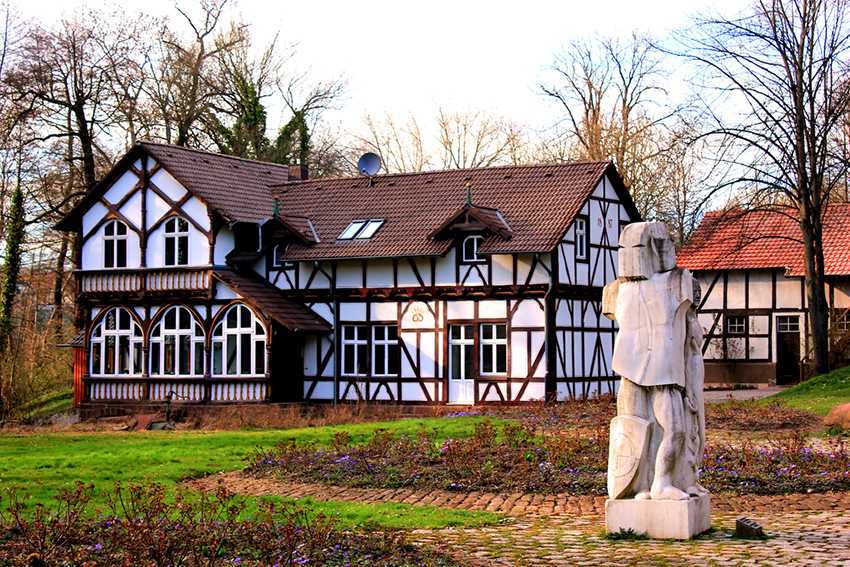

Типичный фахверковый дом

Если же это будет маленький деревенский домик с маленькими окнами, то жесткость конструкции обеспечат многочисленные распорки, а проемы заделываются подручными материалами – точно так, как делали наши прадеды.

Помогла ли вам статья?

ДаНе особо

Методы сборки дома по технологии фахверк

Деревянный каркас на мелкозаглубленном фундаменте

Фундамент делают малозаглубленный, т. к. остов дома легкий и при этом жесткий. Габариты опорного основания выбирают с учетом почвенных характеристик в регионе, учитывают высоту стояния грунтовой жидкости и отметку промерзания земли. Основание гидроизолируют от влаги и утепляют пенопластом.

Стойки каркаса крепят к фундаменту анкерными болтами. Традиционные бревна и жерди меняют технологичным шлифованным и клееным брусом. Конструктивные элементы стыкуют шипами, нагелями. Многие проекты предусматривают для фиксации стальные уголки и П-образный крепеж.

Дом в стиле фахверк обустраивают следующими методами:

• Заполнение между стойками и балками не несут на себе нагрузку, поэтому возникает много возможностей для перепланировки. Закладку делают различными материалами, чаще используют ячеистые блоки, цементно-стружечные панели.
• На фасаде каркас дома не закрывают, а используют в качестве архитектурной детали. Внутренние поверхности отделываются любым способом без ограничений в соответствии с дизайнерским решением.
• Современные решения по закладке пространственных промежутков каркаса направлены на стеклянные стены, когда прозрачное заполнение составляет около 60% площади стен. Такие варианты строят в южных регионах, применяют энергосберегающие стекла и многокамерные стеклопакеты.

Метод длинных столбов

Фахверковый дом из древесины и пеноблоков

Здания, возведенные таким способом, предусматривают выступающие ступеньки со всех боков дома, начиная со второго уровня. Контрфорсы устраивают одновременно с монтажом перекрытий между этажами. Прогоны перекрытия ставят на стены нижнего яруса так, что их края на размер поперечного сечения выступают за пределы линии вертикальных ограждений.

На концы кладут несущую балку, которая служит опорой для стоек и подкосов стены следующего верхнего уровня. Контрфорсные ступеньки чаще делали только со стороны переднего и обратного фронтона, чтобы сэкономить материалы и ускорить строительство.

Дом фахверк подвергается действию осадков только с этих сторон, т. к. они наиболее высокие. В одноэтажных или двухэтажных постройках нет необходимости конструировать выступающие элементы в боковых частях дома. Такие поверхности невысокие и надежно защищены карнизами кровли.

Балки и прогоны перекрытия располагают только в продольном направлении, чтобы они выступали со стороны фронтона. Крепление балок делают скобами и шпильками, также полученный рычаг придерживается весом нагрузки от внутренних стен.

В нешироких домах допускают поперечное расположение прогонов, при этом концы балок не выдвигаются за пределы линии боковой стены. Передний и задний контрфорс формируют выдвижением междуэтажной обвязки на требуемое расстояние.

Конструкцию укрепляют, если нужно выставить торцы балок, а они уложены редко. В этом случае снизу выступающих концов применяют подпорки в форме уголков. Выступы на боках и фронтонах строения делают методом выдвижения концов балок на передней и задней линии, а по бокам выставляют обвязочные элементы.

Метод коротких столбов

Соединение балок в фахверковых домах

Способ предусматривает формирование выступающих элементов в разных частях здания и на любых этажах, благодаря совершенной конструкции перекрытия между уровнями. Выдвигать по бокам стены верхних ярусов, используя старый метод длинных столбов, сложно, поэтому строители перешли к более совершенному методу.

В частности, это касается зданий на перекрестках, когда окна соседних сторон дома смотрели на пересекающиеся улицы. Эти поверхности подвергались осадкам, и нужны были поэтажные выступы для оттока воды от конструктивных элементов каркаса.

В таких строениях две обратные стены были без контрфорсов, а передние имели ступеньки, хотя площадь выступов не позволяла сделать на них балкон или эркер. Прогоны перекрытия выдвигались только вперед и на их концах располагалась балка-опора для установки стоек.

Сбоку выдвигали связной брусок и каркас верхней стены формировали на его поверхности. Сзади строения балки не выдвигались, как и с другой стороны, которая не была обращена на центральную улицу.

О сложностях в работе

В рекламах строительных компаний говорится, что фахверк сооружается всего за две недели. Это действительно так, но лишь потому, что дома возводятся из уже готовых деталей, рассчитанных и спроектированных на компьютере, обработанных на фабрике. В таких случаях монтаж действительно занимает не более полумесяца.

Брусья (преимущественно из дуба или сибирской сосны) завозят на стройплощадку уже с вырезанными пазами, покрытыми краской и антисептическим веществом – никаких ошибок в расчетах быть не может. Более того, даже лицевые панели, которые впоследствии устанавливаются на брус, поступают уже покрашенными.

Другое дело – построить дом самому. Разве можно не ошибиться при проектировании такой сложной конструкции? Ведь многие из нас даже не слышали о большинстве специфических терминов, относящихся к фахверку. К примеру, об угловом мане или вильдерманн.

Также необходимо богатое пространственное мышление, чтобы представить всю конструкцию в сборе.

Вот основные причины, почему фахверковый дом лучше строить из готового комплекта. К тому же, такие комплекты быстро монтируются. Но если вы все еще твердо намерены попробовать свои силы, то действуйте четко по алгоритму.

Фахверк

Что такое фахверк

Фахверк — это тип строительной конструкции, при котором несущей основой служит пространственная секция из наклонных (под различным углом) балок.

История и развитие фахверка

Слово «фахверк» происходит от немецкого «fachwerk«, что дословно можно понимать как каркасная конструкция. Несущей основной фахверков служит пространственная секция, состоящая из наклонных балок, как правило, из хвойных пород дерева. Балки эти видно снаружи, что придаёт дому специфический узнаваемый вид. Межбалочное пространство заполняется глинобитным материалом или кирпичом, в редких случаях деревом.

Поскольку корни названия немецкие, то не трудно догадаться, что и появились фахверки впервые в Германии. В последствии они стали очень популярными по всей Европе, особенно в её северной части. Одно из наиболее старых исторических зданий, построенных с применением таких конструкций, находится в Кведлинбурге. Его строительство датируется 1347 годом. Есть источники, в которых говорится о фахверковых домах уже в X-XI веках.

Наиболее широкое распространение фахверкового метода строительства в Германии и Франции получило благодаря экономии древесины, повышению плотницкого мастерства, накоплению строительного опыта и других факторов. Массовая застройка таким методом продолжалась до XVIII века. Возрождению этой технологии в современное время способствовало стремление к практичности конструкций и использованию экологических материалов в строительстве.

Первоначально конструкция строилась по простому принципу. Деревянные столбы вкапывались в землю, на них вешались прогоны, на которые укладывались стропила и соломенная кровля. Полы в то время были или земляными или глиняными. Стойки и банки прямоугольного сечения в то время делать не умели, потому использовали брёвна и жерди. Заполняли каркасные стены саманом. Саман — это глина, армированная камышом или соломой.

Позже деревянные столбы прекратили вкапывать в землю, потому что это способствовало гниению. Стойки каркаса начали ставить на вкопанные камни. Под каждую стойку по одному большому камню. Брёвна сменили новые конструктивные элементы: балки, стойки и другие, имеющие прямоугольное сечение. Экспериментально было установлено, что для надёжности конструкции необходимо использовать наклонные элементы: подкосы и распорки.

Фахверковое строительство

Главная особенность фахверковых домов является в том, что всю несущую функцию на себя берёт деревянный каркас, в то время, как сами стены выполняют только ограждающую функцию. Благодаря жёсткости и лёгкости фахверковых стен, они могут устанавливаться на недорогой малозаглублённый фундамент.

Использование такой каркасной конструкции позволяет решить множество инженерно-строительных задач. Во-первых, конструкция получается жёсткая, устойчивая, надёжная и долговечная. Во-вторых, экономится древесина, что полезно в районах с малыми лесными ресурсами. В-третьих, сокращаются сроки строительства.

Все несущие элементы крыши, террасы, а также каркас стен, строятся из клеенного бруса, который пропитывается специальными защитными растворами. Между собой элементы каркаса соединяются шипами. Металлические скобы, пластины или уголки могут присутствовать в особо ответственных или скрытых от человеческого взора местах.

К фундаменту нижний опорный брус крепится с помощью анкерных болтов. От фундамента брус отделяется гидроизоляционной лентой, а изнутри пол утепляется пенополистиролом.

Снаружи неостеклённые ячейки могут обшиваться водостойкой антисептированной фанерой. Внутренние перегородки выполняются из брусков, которые закрепляются к полу, стенам и колоннам при помощи рамных дюбелей. Заполняются перегородки звукоизоляционными материалами.

До облицовки стен в дом устанавливаются окна и двери. как правило большая часть поверхности стен остеклена. Это даёт очень много естественного света в помещении. Большинство таких окон глухие и витринного типа.

Крыша фахверкового дома — это стропильная конструкция, как правило, без чердачного пространства, но имеет широкие свесы (которые нужны для защиты террасы от дождя и солнца). Террасы обычно выполняются так, чтобы являться продолжением внутренних помещений, для чего уровень их настила сравнивается с уровнем пола. Конструктивно-архитектурно террасы воспринимаются, как неотъемлемая часть дома.
