Как правильно изолировать провода. способы и материалы для изоляции

Как правильно изолировать провода изолентой

Изоляционная лента является самым популярным вариантом для того, чтобы изолировать провода самостоятельно. Такой материал доступен в любом хозяйственном магазине и стоит относительно недорого.

Также изоляционная лента поможет вам, если изоляция электрического провода была нарушена, а теперь требуется срочно исправить ситуацию.

Внимательно изучите этот вопрос, еще лучше получить консультации у продавца в магазине. Выбор качественной изоленты — это гарантия безопасности и долгого срока службы электропроводки.

Изолировать провода самому с помощью изоленты нужно следующим образом:

Ознакомиться с ходом процесса также можно на видео. Таким простым способом вы можете правильно и, главное, безопасно изолировать провода на долгие годы. Но если они будут находиться в специальной электрической коробке за стенкой, то лучше использовать более современные методы изоляции.

Герметизация сервомашинки [править]

Корпус сервомашинки состоит из трёх частей, образующих две внутренние камеры: для редуктора и для электроники (мотора с потенциометром и управляющей платой). Камера электроники закрывается крышкой. Перед герметизацией сервомашинку придётся полностью разобрать.

Проблемные места сервомашинки

— те, через которые может проникать влага внутрь.

Место под качалкой — там, где из корпуса выходит приводной вал. В щель между валом и корпусом может попадать вода внутрь, в редуктор. Для защиты можно одеть на вал резиновое кольцо подходящего диаметра, а чтобы оно не оказывало сопротивление движению качалки (трение) — смазать его маслом или другой смазкой. Более эффективным способом может быть самодельное уплотнительное кольцо из какого-либо пенистого материала типа полипропилена, поролона, фетра и т.п. — которое можно полностью пропитать смазкой, а за счёт хорошей сжимаемости такая прокладка будет оказывать минимальное сопротивление движению качалки.
Два соединения корпуса: между камерой электроники и крышки, и между камерой редуктора и камерой электроники. Они могут быть снабжены специальными резиновыми прокладками, а если нет — перед сборкой их нужно обработать герметиком для прокладок из автомагазина.
Отверстия под 4 винта в крышке. Шляпки винтов также могут быть снабжены специальными резиновыми прокладками, но в любом случае перед установкой винтов их можно промазать герметиком.
Место выхода кабеля из корпуса — обработать герметиком.

Редуктор, а особенно выходную шестерню вместе с валом следует обильно смазать смазкой с водоотталкивающими свойствами (например Mobil). При сборке сервомашинки смазка должна заполнить пространство (щель) между выходным валом и корпусом (или даже выделиться излишек наружу — его можно удалить) и тем самым обеспечить дополнительную защиту от влаги.

Управляющую плату сервомашинки лучше в любом случае полностью покрыть либо лаком, либо компаундом.

Как правильно изолировать изолентой

Предположим нужно изолировать раздробленную изоляцию. Вам не нужно заворачивать весь участок сразу, прикрепите ленту к изоляции кабеля рядом с поврежденной частью изоляции на неповреждённый участок. Но прежде чем это сделаете, убедитесь что шнур не пыльный, влажный или грязный (клей не может прилипать в этом случае).

Последовательно перемещая изоленту к повреждению и слегка подтягивая, наматываете ленту пока не дойдете до неповреждённой изоляции провода на другой стороне повреждения.

Если лента намного шире чем протёртый участок, просто оберните 3 раза в одном месте, чтобы повреждение было в центре.

Изолирующая лента может быть отрезана качественно с помощью бокорезов, но это не всегда возможно и доступно.

Можете обойтись вообще без инструментов и прочно захватив по обеим сторонам области выбранное место, растянуть изоленту и в конце концов разорвать ее. Конечно край оборванной ленты не будет слишком красивым, но во многих случаях сойдет и так.

Важно чтобы разрывы происходили быстро. Медленно растягивая ленту, пока она не разорвется, дойдём до того что изолента будет сильно растянута и еще более повреждена

Герметизация соединения провода в земле подручными средствами – что выбрать ?

Герметизация соединения провода в земле подручными средствами – что выбрать ? Сами скрутки в термоклее, а вот дальше довольно толстый кусок провода в сдвоенной части чем лучше заизолировать: монтажная пена, стеарин (долго капать), цемент, битум (неудобно и долго греть, можно испачкаться) ?

Провод или кабель не принципиально.

ну тогда и способ гермитизации не принципиален, хоть бумагой ватерклозетной!

А коробочку IP65 никак не закопать.

Какие скрутки, какой термоклей. Это равнозначно:

Гильзы и два слоя термоусадки с клеем на опрессованные жилы, и сверху два слоя термоусадки с использованием клей расплава. И называется это – кабельная муфта. Либо делаете два полукорпуса из бутылок РЕТ, соединяете и заливаете эпоксидным компаундом с кварцевым песком. Гудрон (битум) необходимо использовать в смеси – нефтяной и каменноугольный с добавлением трансформаторного масла. Греть надо до кипения и потом охлаждать после окончания выхода пузырьков воздуха, до температуры 110-120*С, процесс длительный не менее двух часов. Корпус можно изготовить из жести либо электрокартона. Или используйте коробку соединительную не ниже IP65.

Если подручными средствами, то вот чем пользовался : ” > Именно этим (цена 5 -6$), все соединяемые провода изолировал термоусадкой, затем прятал в в обычную распред коробку, в неё выдавливал клей -герметик (с таким расчётом что -бы при закрытии крышки клей выдавливался бы частично наружу, заполняя все пустоты). После затвердевания герметика, он становится чем то наподобие резины, так что изоляция -100%

мда, очумельству нет пределов. а немецкие учёные жидкие, в виде спрея, кондомы изобрели, как раз почти ваш случай!

Что мешает проложить кабель без соединений в земле? Желание сэкономить?

ПОЯСНИТЕ. А ещё лучше проверьте на деле. Цитата из ссылки :”Износоустойчив и технологичен. Устойчив к высокому динамичному давлению, окислению и атмосферным воздействиям. Обладает вибро – и звукопоглощающими свойствами.” При помощи данного продукта клеятся лобовые стёкла в раму автомобиля, думаю поймёте

2dmitriev01 у вас на родине мож и клеят стёкла в автомобили а заодно и провода изолируют этим – один флакон на все случаи! А у нас обычно (для электротехнических целей) используют то что именно для этого предназначено.

это сертифицировано для электротехнических целей?

админ ступил – стер мое дублирующее сообщение (глюк сервера), в котором была правка – так вот добавленная информация: разъединить соединение уже нельзя, поэтому надеть распредкоробку или термоусадку не получится, да и не доверяю я термоусадке после таких отзывов

про термоклей и его преимущества перед термоусадками писали на этом форуме, поэтому про бумагу – это Вы видимо от незнания вопроса

то что он там уже есть и его надо удлинить без перекапывания траншеи длиной в 30м

Ой, не смешите, кабельщика. Сколько муфт и какой конструкции, чьего производства и на какое напряжение, на какие марки кабеля Вы лично установили? Есть ли у Вас статистика срока службы соединительной муфты в зависимости от её конструкции и прочих условий?

Какой конкретно из них, не доверяете? Чьего производства? После тест драйва ВАЗа – боитесь всех автомашин с четырьмя колесами . Вот современный способ соединения кабелей:

на этом форуме много чего пишут, особенно.

SergeyE написал : добавленная информация: разъединить соединение уже нельзя, поэтому надеть распредкоробку или термоусадку не получится, да и не доверяю я термоусадке после таких отзывов

надеть не получится , надо удлиннить. бред какой-то!

Стёкла в автомобили при помощи”этого” вклеивают везде, по всему миру. Вы сначала в руках подержите, затем постите. Человеком был задан чёткий вопрос

На него был дан ответ. Какие то противопоказания к применению данного герметика кроме того что он не сертифицирован к применению в электротехнике у Вас есть ? Не знаю как в Полтаве, но в Кишинёве специальные составы днём с огнём не сыскать.Данный герметик выручал меня ни один раз. Повторюсь, при затвердевании становится резиной, прилипает к любой поверхности, атмосфероустойчив, что ещё надо ? Топикастер думается не кабель в 10kV изолировать собрался. Можете предложить что -то лучше ? Предлагайте.

Основные правила безопасности

Тем умельцам, которые подобную процедуру предпочитают выполнять исключительно самостоятельно, рекомендуется следовать таким требованиям:

1. Изолировать можно только те провода, которые отсоединены от источника питания (электророзетки, трансформатора и т.д.). Расположенный в распределительном щитке выключатель должен быть непременно отключен;

2. Надежную изоляцию места соединения обеспечат только те материалы, которые отвечают нормам ПУЭ и проверены испытаниями согласно ГОСТ. В результате исследований свойств таких материалов проверяется их электрическая прочность, устойчивость к повышенным температурам и степень воспламеняемости;

3. Использование в качестве изоляционного материала скотча является недопустимым. Его изоляционная способность является достаточно слабой.

Краткий обзор самых распространенных изоляционных материалов и правил изоляции проводов рассмотрим ниже.

Бытовой ремонт №1

Выберите надежных мастеров без посредников и сэкономьте до 40%!

Разместите задание и узнайте цены

Мелкий бытовой ремонт

Ремонт квартир
Статьи
Электрика

В современной жизни электроприборы стали неотъемлемым атрибутом дома или квартиры. Следовательно, нам часто приходится иметь дело с проводами

Чтобы бытовая техника служила долго и была безопасна для человека, важно знать, как правильно изолировать провода

Изолировать провода необходимо при их подсоединении или при условии, что изоляционный слой был испорчен. Ведь провода без изоляции являются открытым источником тока и представляют опасность для жизни и здоровья человека.

Чем можно изолировать провода

С помощью соответствующего видео, а также подробных текстовых инструкций можно узнать тонкости изоляции проводов. При решении этой задачи, в первую очередь, нужно выбрать материал для изоляции. Сейчас широко распространены следующие варианты:

термоусадочная трубка;
специальные клеммы;
трубка ПВХ;
изоляционная лента.

Применение любого из этих материалов является хорошим способом изоляции проводов в квартире. А изоленту по-прежнему активно используют в случаях нарушения изоляции провода.

Как изолировать провода трубками

Для начала надо приобрести термоусадочную трубку или трубку ПВХ. Затем нужно последовательно выполнить следующие действия:

трубку обрежьте таким образом, чтобы по размеру она была больше части оголенных проводов с обеих сторон примерно по одному сантиметру;
скрутите провода и наденьте трубку на скрутку;
с помощью специального фена (если он имеется в распоряжении) или обычной зажигалки усадите изоляционный материал на проводах.

На этом изоляция провода трубкой закончена. Стоит помнить, что после усадки снять трубку уже нельзя. Изолировать провода трубкой ПВХ следует по такому же алгоритму, исключив последний пункт списка. Если у вас остались вопросы относительно процедуры, лучше ознакомиться с видео.

Как правильно изолировать провода изолентой

Изолировать провода самому с помощью изоленты нужно следующим образом:

начинайте наматывать ленту на скрутку, двигаясь от штатной изоляции к концу скрутки. Делать это нужно под небольшим углом;
когда вы вышли за пределы скрутки, намотайте пустую трубку, длина которой равна ширине вашей изоленты;
согните пустой участок ленты и уложите его вдоль скрутки;
продолжайте наматывать ленту под углом, но уже по направлению к штатной изоляции;
отрежьте излишки ленты.

Изоляция с помощью клемм

Для такого метода используют специальные клеммы, в комплекте с которыми продается диэлектрический корпус. Дополнительная изоляция не требуется, так как клеммники уже хорошо изолированы. Необходимо следовать инструкциям и смотреть видео от производителя, чтобы правильно изолировать провода дома.

Самые распространенные виды клемм:

клеммные колодки, которые выпускают в форме пластины со специальными ячейками;
колпачки СИЗ;
клеммные колодки Wago.

Перед началом работ

Работа с электрическими проводами является ответственным и опасным процессом. Поэтому перед началом изоляции своими руками внимательно изучите этот вопрос и просмотрите соответствующее видео.

Если у вас возникают сомнения по поводу того, сможете ли вы изолировать электрические провода самостоятельно, лучше доверить эту работу профессионалу. Внимательно изучите технику безопасности при работе с электропроводами.

Неправильное использование изоленты

Ошибка 1 — отсутствие натяжения

Во время намотки изолента не растягивается, а означает она не прилипает к изолируемому материалу.

Ошибка № 2 — намотка взад и вперед

Обмотка один раз в одном направлении, а потом в другом, может привести к деформациям как и в предыдущем случае.

Ошибка №3 — идти по простому пути

Это хорошо показано на картинке. Такой вариант может быть заманчивым когда есть много проводов и мало места. Но небольшая контактная поверхность ленты с кабелем является основанием к отсоединению за очень короткое время и раскрытия оголенного провода. Это имеет особенно большое значение в проводах с небольшим поперечным сечением. Данный метод можно использовать для временного обозначения проводов, но не для постоянной изоляции.

Полезное: Заземление в доме своими руками: схема контура земли для сети 220В

Требования к изоляции электропроводки

Материал, предназначенный для изоляции, обладает не только диэлектрическими качествами, но и выполняет защитную функцию. С учетом способа установки и условий использования к изоляции могут быть предъявлены и другие требования.

Длительный эксплуатационный срок, высокая степень устойчивости к старению.
Высокая прочность к истиранию и разрывам.
Устойчивость к температурному воздействию, особенно высоким температурам.
Отсутствие возможности перегибов.
Сопротивляемость химическому воздействию.

Муфта и ее изоляция

Муфта для изоляции кабеля

Соединительная муфта используется в тех случаях, когда требуется удлинить провод, например, при переносе выключателя или розетки. Муфта вместе с проводкой будет заделана в стене, поэтому ее изоляция должна быть герметичной. Самый надежный вариант в этом случае – использование термоусадочной трубки. При выборе учитывается степень ее усадки

Как правило, для этой детали характерна трехкратная усадка, это важно учесть при выборе требуемого диаметра. Изоляция проводится в несколько этапов – прежде всего, жил, а далее остального участка

Как только жилы будут соединены, трубку протаскивают до конца провода.

Изоляция токопроводящих жил

Места, где соединены жилы, изолируют с помощью обыкновенной изоленты, но при этом контакт будет толще, и надеть на него термоусадочную трубку будет сложнее. В качестве аналога предпочтительнее использовать специальный термоусадочный материал. Усадку проводят с помощью обыкновенной зажигалки или строительного фена.

Изоляционный слой оболочки

На этом этапе изоляция токоведущих частей уже должна быть завершена, для полной и надежной герметизации дополнительно обрабатывают и оболочку муфты. Особенно это играет важную роль при муфтировании оболочных кабелей или проводов. Трубка должна скрывать место соединения и находить на внешний изоляционный слой с обеих сторон минимум на 1 см, в противном случае есть вероятность попадания пыли и влаги под заводскую оболочку проводки.

Коммутационные коробки

Изоляция проводов в коммутационной коробке

Контактными устройствами во внутриквартирной сети являются коммутационные коробки. Эта конструкция защищена от пагубного воздействия окружающей среды корпусом и крышкой. Необходимость изолировать электрические провода будет зависеть от конструктивных особенностей оборудования. Если оно оснащено зажимными колодками, дополнительная защита не требуется. Если такого нет, необходимо разграничение проводников.

Соединение при помощи скруток чаще всего используется в контактных коробках, не оснащенных колодками. Однако с течением времени скрутка утрачивает свою плотность из-за расширений, вызванных температурными перепадами и окислением проводников. Для этого плотно скручивают зачищенные концы жил по часовой стрелке, а далее, надев колпачок, его прокручивают в том же направлении, приложив немного усилий. Внутренняя полость пластикового колпачка оснащена стальной конусной пружиной

При осторожном прокручивании оно плотно прилегает и обжимает контакт. Колпачки могут выпускаться в разных цветах и размерах, что позволит подобрать подходящий контакт

Изоляция СИЗ не может обеспечить надежную герметичность, поэтому может использоваться только в специальном отсеке контактного устройства. Если в будущем потребуется подключение новой линии или замена светильника, колпачок достаточно просто снять, чего нельзя сказать об изоленте.

Во время выполнения работ на линии требуется отключить питание в щитке.

Обзор изолирующих материалов

На сегодняшний день для изоляции оголенных жил рекомендуется использовать такие материалы, как:

ПВХ изолента. Обладает хорошей эластичностью. Используется чаще всего и во многих случаях из практики – начиная от монтажа в распределительной коробке, заканчивая под капотом в автомобиле. Бывает разных цветов, благодаря чему удобно делать цветовую маркировку проводов.
ХБ изолента. Хлопчатобумажный материал считается устаревшим. Неплохо подходит для изолирования соединений вблизи источников сильного тепла. Преимущество ХБ-изоленты в том, что она более устойчива к низким температурам при монтаже, но при длительном использовании может набирать влагу.
Термоусадочная трубка (ТУТ). Термоусадка является одним из наиболее современных и надежных изолирующих материалов. Ее рекомендуется использовать, если нужно заизолировать место соединения электрических проводов не только в доме, но и в земле, а также в машине. При этом если использовать термоусадку в несколько слоёв или совместно с изолентой, то такое соединение может какое-то время работать даже под водой.
Колпачки СИЗ. Это ни сколько способ изоляции, сколько способ соединения. Он не обеспечивает защиту от проникновения влаги, но сжимает скрученные провода, что удовлетворяет требованиям к соединению проводов (п. 2.1.21, Глава 2.1 ПУЭ). Поэтому колпачки СИЗ отлично подходят, если длина оголенного участка жилы не превышает длину сиза или дальше вы собираетесь изолировать жилы термоусадкой или изолентой.

Вот мы и предоставили наиболее надежные и популярные среди электриков изоляционные материалы. Далее мы расскажем, как правильно изолировать оголенные контакты изолентой, термоусадкой и специальными колпачками.

Видео обзор существующих способов изоляции

Как заизолировать провод в стене

Требуется выбрать штукатурку на расстоянии до 3-5 см от места повреждения по обе стороны, глубина траншеи – 1 см. Эти условия обязательны для беспрепятственного и качественного соединения поврежденных участков цепи. Следующий этап – разъединить провода и сделать надрез в изоляционном слое вдоль по центру.

С поврежденных концов проводника снимается изоляционный материал на 10-15 мм. Если проводка старая, изоляция, скорее всего, будет твердой и удалить ее с помощью ножа в тесных условиях будет практически невозможно. Лучше использовать метод оплавления.

Концы медных жил покрываются слоем припоя паяльника

Залудить проводники важно со всех сторон очень тщательно. В завершение на место соединения надевается изолирующая трубка

Если требуется влагостойкое соединение, предварительно соединенный участок можно обработать силиконом.

Изделия, предназначенные для изоляции проводов

Прежде всего давайте разберемся, а чем, собственно говоря, можно изолировать провода. И в каких случаях можно применять то или иное изделие.

ПВХ изолента	Наиболее распространенным является так называемая ПВХ-изолента. Это изделие выполнено из поливинилхлорида, с нанесением на одну из его сторон специального клея на основе каучука. ПВХ-изолента может применяться для изоляции практически любых проводников. Единственным его серьезным недостатком является температура плавления, которая при температуре уже около 120⁰С делает изоленту пластичной, и заставляет ее «стекать» с проводника. Но учитывая, что большинство проводов так же имеют ПВХ изоляцию, изолента вполне способна выдерживать такие же температуры, как и большинство основной изоляции проводов.
ХБ изолента	Таких температурных проблем не испытывает хлопчатобумажная (ХБ) изолента. При высоких температурах она наоборот высыхает, и как «кокон» охватывает место своего нанесения. Но ХБ-изолента имеет другую проблему. Она гидрофобна, и поэтому не может быть использована во влажных и сырых помещениях, а также на улице.
Стеклотканевая изолента	Кроме того, существуют изоленты на основе стеклоткани, обычной ткани, силиконовой резины, полиэфирных пленок и капрона. Но в домашних условиях они практически не применяются, поэтому рассматривать их более детально не будем.
Термоусадки	На втором месте по использованию находятся так называемые термоусадочные трубки. Это изделие на основе термополимеров, которое при нагревании уменьшает свои размеры в 2, а иногда и более раз. Применяется для изоляции как небольших по сечению проводов, так и изоляции кабелей. Единственным недостатком данного материала является плохая стойкость к ультрафиолету. Поэтому на улице такой материал лучше не применять. Исключение составляют термоусадки черного цвета, которые более стойки к ультрафиолету. Кроме того, инструкция не допускает эксплуатацию таких трубок при температуре выше 135⁰С.
Разные типы клемм	Для изоляции места соединения проводов часто используются разнообразные винтовые и зажимные клеммы. Они обеспечивают качественное соединение проводов между собой и их изоляцию. Наиболее распространенными являются винтовые клеммы, клеммы Wago, колпачки СИЗ, но могут применяться и другие варианты.

Это интересно: Сломался дизельный генератор: изучайте с нами

Можно ли соединять и кабели скруткой

Согласно правилам ПУЭ, скрутка запрещена, так как она не обеспечивает надежного контакта. Ее можно использовать только вместе с другим способом соединения. Также недопустимо использовать скрутку для присоединения двух разных металлов.

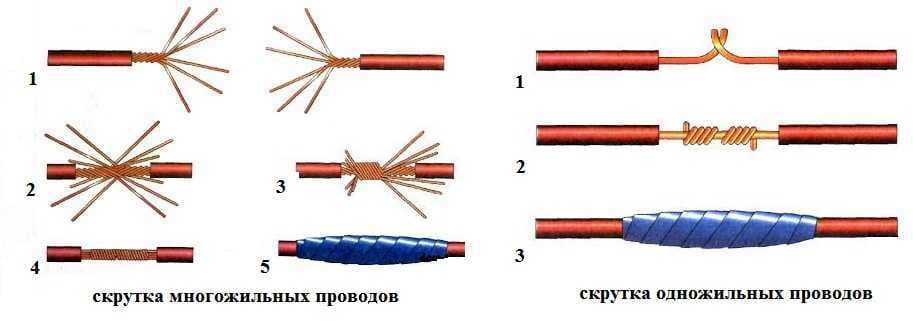

Многожильные и одножильные

При подсоединении многожильных проводов следует придерживаться следующих правил:

зачистить изоляцию на 4 см;
раскрутить проводники на 2 см;
соединить до стыка незакрученных жил;
закручиваются провода только пальцами;
затянуть скрутку можно при помощи плоскогубцев;
оголенные провода изолируются специальной лентой или термоусадочной трубкой.

Скрутить одножильные провода намного проще. Их нужно зачистить от изоляции, скрутить вручную по всей длине, затем зажать при помощи плоскогубцев, заизолировать.

Способы скрутки

Делать скрутку можно разными способами. Она может быть выполнена ответвлением, параллельным или последовательным соединением. Также для улучшения надежности контакта дополнительно используются колпачки и зажимы.

Правильная скрутка электропроводки в распределительной коробке

При скрутке нужно следовать следующему порядку действий:

обесточить дом или квартиру;
очистить проводки от изоляции на 4 см и более;
раскрутить проводки на 2 см;
соединить до стыка нераскрученные провода;
закрутить жилы пальцами;
затянуть скрутку плоскогубцами;
заизолировать оголенные провода.

Соединять можно как одножильные, так и многожильные кабели.

Скрутка разного сечения

Нельзя скручивать провода с сильно разными диаметрами. Такой контакт не является надежным и устойчивым. Можно скручивать провода соседних сечений – например 4 кв.мм и 2,5 кв.мм. При скрутке нужно следить, чтобы обе жилы обвивали друг друга. Тонкий провод не должен накручиваться на толстый, иначе контакт будет ненадежным. Затем нужно произвести пайку или сварку места соединения.

Колпачки скрутки

Колпачки помогают надежно заизолировать место контакта. Колпак выполнен из пожаростойкого материала, внутри него находится металлическая часть с резьбой.

Сделать скрутку при помощи колпачков достаточно просто – нужно снять изоляцию на 2 см, слегка закрутить провода. На них надевается колпачок и поворачивается несколько раз, пока металлические провода не окажутся внутри.

С помощью контактных зажимов

Контактный зажим состоит из винта, пружинной шайбы, основания, токоведущей жилы и упора, ограничивающего растекание алюминиевого проводника. Сделать соединение при помощи контактного зажима просто – достаточно лишь зачистить концы проводков на 12 мм и вставить их в отверстие зажима. Контактные зажимы используются как для одножильных, так и для многожильных проводников.

После скрутки провода нужно запаять. Для этого провода перед скруткой лудят и наносят на них канифоль. Разогретый паяльник опускается в канифоль, им нужно провести по зачищенной части проводков. После скрутки на паяльник берут олово, прогревают место соединения до тех пор, пока олово не станет затекать между витками. На такой способ требуется много времени, но он является надежным и качественным.

Как заизолировать провод в стене

Концы медных жил покрываются слоем припоя паяльника

Если требуется влагостойкое соединение, предварительно соединенный участок можно обработать силиконом.

Как соединить пайкой электрические провода

Соединение электрических проводов пайкой является очень надёжным. Спаивать можно нескрученные провода, но такая пайка будет непрочной из-за того, что припой очень мягкий металл. Кроме того, очень сложно уложить два проводника параллельно друг другу, особенно на весу. А если паять на каком-то основании, то канифоль приклеит к нему место пайки.

На предварительно залуженные и скрученные проводники паяльником наносится слой канифоли. При использовании другого флюса он наносится соответствующим способом. Мощность паяльника выбирается исходя из сечения проволоки — от 15 Вт при пайке наушников до 100 Вт припайке скрутки из проводов сечением 2.5 мм². После нанесения флюса, паяльником наносится олово на скрутку и прогревается до полного расплавления припоя и затекания его внутрь скрутки.

После остывания пайки, она изолируется изолентой или на неё надевается кусочек термоусадочной трубки и нагревается феном, зажигалкой или паяльником

При использовании зажигалки или паяльника необходимо соблюдать осторожность и не перегреть термоусадку

Этот способ надёжно соединяет провода, но пригоден только для тонких, не больше 0.5 мм² или гибких до 2.5 мм².

Чем и как можно изолировать провода в стене

Естественно, что после того, как вы скрутили вместе нужные провода, с помощью сварки соединили концы жил или спаяли с помощью припоя, нужно их заизолировать. В стене (распределительной коробке) используйте ленту ПВХ, ХБ, термотрубку или СИЗ:

ПХВ лента хороша тем, что она эластична, но менее устойчивая к температуре нагрева. Может расплавиться в местах соединения, если будет плохое соединение жил и произойдет нагрев;
ХБ лента хороша и надежна при не большом нагреве, но не стойкая к влаге;
ТУТ (термоусадочная трубка) – это более современный и надежный изолирующий материал.
СИЗ – это специальные колпачки предназначены для оголенных скруток.

Если вы взяли ленту ПВХ или ХБ, то накладывать ленту на скрутку нужно начиная с оболочки проводов до кончика, затем согнуть кончик ленты и обратно до оболочки. Должно получиться, что вы наложили не менее 2-х слоев ленты ПВХ или ЧБ.

Термоусадочную трубку использовать для изоляции оголенных соединений (скруток), тоже очень просто. На один из проводников (или несколько) нужно натянуть трубку соответствующего диаметра. Не нужно брать слишком большого диаметра по отношению к жиле (жилам), но и слишком маленького, чтобы трубка свободно перемещалась по жиле (жилам) вместе с его оболочкой.

При покупке ТУТ нужно узнать его диаметр в свободном состоянии, а также узнать диаметр, на который он может сжаться после нагрева. Диаметр трубки после нагрева должен быть меньше диаметра самого провода вместе с его оболочкой.

После того, как вы сделали скрутку, сварили или спаяли жилы, на место скрутки нужно натянуть трубку так, чтобы его края перекрывали оголенную скрутку дальше по изоляции жилы.

Далее нужно взять монтажный фен, горелку или зажигалку и осторожно нагреть плавными движениями всю площади трубки, начиная с середины к краям. После того, как трубка остыла, проводкой можно пользоваться. После того, как трубка остыла, проводкой можно пользоваться

После того, как трубка остыла, проводкой можно пользоваться.

Посмотрите видео о том, как изолировать жилы лентой и термоусадочной трубкой:

Что касается СИЗ, то здесь еще проще. Взять колпачки соответствующего размера скрутки по толщине и накрутить их на концы. Одно единственное, скрутка должна быть чуть короче самого колпачка.

Требования к электромонтажным работам

Первым делом нужно рассказать Вам о том, какие нормативные документы могут повлиять на то, как Вы будете выполнять монтаж электропроводки в земляной траншее. Итак, рекомендуем учитывать следующие ограничения согласно правилам ПУЭ, СНиП и ГОСТ при электромонтажных работах:

Глубина заложения кабеля в земле должна быть не менее 70 см. Если длина подземной линии будет менее 5 метров и при этом электропроводка будет дополнительной защищена трубой, допускается прокладывать проводник на глубине 50 см, как показано на картинке.
Под фундаментом дома проводить линию запрещается. Минимальное расстояние от фундамента должно быть 60 см. Если нужно проложить кабель от дома к бане (либо другой постройке) через фундамент, обязательно защитите транзитную силовую линию стальной трубой.
Расстояние между двумя кабелями в одной траншее должно быть не меньше, чем 10 см, на основании чего и выбирается ширина технологической канавы.
От деревьев нужно отступать не менее 2 метров для прокладки электропроводки в траншее, а от кустарников – не менее 75 см. Если Вы дополнительно организуете защиту кабельной линии трубой, этим правилом можно пренебречь.
Расстояние от водопровода и канализации должно быть свыше 1 метра, а от газовой трубы – не менее 2 метров.
Если не обойтись без пересечения кабельных линий в траншее, отделяющий слой земли должен быть от полуметра.
Сам проводник должен быть бронированным, специально предназначенным для прокладки под землей. Бронирующий слой необходим для защиты электропроводки от грызунов и механических повреждений.
Если Вы решили проложить кабель с помощью специальной лебедки, которая раскручивает барабан, механизм нужно дополнительно оснастить ограничителем (СНиП п.3.58). Ограничивающее устройство позволяет выполнить прокладку проводника с запасом (змейкой), чтобы не было натяжки линии.
Если нужно самостоятельно выполнить соединение электрического кабеля под землей, используйте специальные муфты, как показано на фото.
Для дополнительной защиты силовой линии под землей (к примеру, при сильных просадках грунта) можно использовать асбоцементную трубу либо специальное кабельное сооружение из кирпича (укладывается поперек траншеи, как на фото ниже)

Использовать пустотелый кирпич категорически запрещается.
Обязательно поверх уложенного в земле проводника нужно самому проложить сигнальную ленту с надписью: «Осторожно, кабель!».

Учитывая данные требования и правила, Вы можете быть уверенным, что прокладка кабеля в траншее не подвергнет угрозе Вас и линию домашней электропроводки! Это конечно же не все ограничения, которые существуют в правилах ПУЭ и СНиП, но для домашних условий предоставленных требований будет достаточно даже при подключении участка от столба к дому.

Используемые технологии

Что следует делать в первую очередь, и какова главная последовательность:

На спаянные или скрученные провода накручиваются СИЗ колпачки. Способ считается наименее дорогостоящим и наиболее простым, при этом его эффективность находится не на надлежащем уровне. Колпачки СИЗ используются для изоляции проводов, которые находятся в распределительных коробках домов и квартир (сухие стены или ниши дома).
При использовании термоусадочных трубок, небольшой кусочек таковой предварительно надевается на один из используемых проводов. После чего они соединяются и пропаиваются. Трубку нагревают (равномерно) по направлению к краям от центра. Для этого используется зажигалка, строительный фен или специальная горелка. Если сечение превышает отметку в 10кВ, то использование зажигалки не представляется возможным.
Если было принято решение использовать ХБ или ПВХ изоляцию, то для начала изолируются спаянные или скрученные участки. Для этого применяется изолента, которая наматывается в несколько слоев. У опытного специалиста этот способ изоляции не вызовет затруднений.

Если провода предполагается укладывать в толще грунта или в помещениях, где уровень влажности далек от оптимального, рекомендуется использовать распределительные короба. При этом места входа и выхода кабеля изолируются отдельно, что позволяет сделать емкость герметичной. Для этого используется термоклей, который хорошо переносит температурные перепады. Дополнительно можно уложить небольшое количество силикагеля или другого материала, который бы впитывал влагу (конденсат), которая проникала в емкость. Это и есть основные способы правильной изоляции проводов, которые находятся снаружи или внутри помещения. После окончания выполнения необходимых работ не лишним будет дополнительно проверить уровень сопротивления изоляции, который не должен быть ниже отметки в 500 кОм.
