Принцип работы газовой колонки: особенности устройства и работы газового водонагревателя

Запальные механизмы газовых колонок

Необходимо обратить внимание на запальные механизмы в газовых колонках. Это наиболее капризные узлы бытового прибора. Они, по сути, отвечают за нормальную работу водонагревателя:

Они, по сути, отвечают за нормальную работу водонагревателя:

1. Постоянно горящий фитиль применяется на старых приборах. Его постоянное использование наносит вред внешнему виду устройства. Со временем внешние стенки около фитиля выгорают и чернеют.
2. Запал на батарейках может перестать работать в любой момент. Держать к газовой колонке необходимо запас батареек и постоянно проверять их работоспособность.
3. Пьезоэлемент в газовой колонке довольно частое решение производителей. Его работа не всегда стабильна. Он чувствителен к влажности в помещении и другим факторам окружающей среды.
4. Наиболее надёжный запальный механизм используется в газовых колонках, подключённых к бытовой электросети. На его работу практически не влияют внешние факторы. Он прост и надёжен.

Отличия газовой колонки «Нева»

Наиболее известные среди потребителей модели автоматических газовых колонок «Нева» — 4510 и 4510. В устройстве газовой колонки «Нева» установлена система розжига, работающая от двух батареек.

Средняя служба комплекта батареек один год. Устройства оснащены основными системами безопасности, в том числе «газ-контроль».

Их размеры сравнительно небольшие, что было оценено потребителями. В названии моделей зашифрована серия – 45, производительность литров в минуту – 10 и модификация агрегата М – установлен медный теплообменник.

Производят бытовые приборы в Санкт-Петербурге, что является привлекательным для потребителей, положительно относящимся к отечественному производителю. Как работает аппарат «Нева» оценили потребители, отдавая предпочтение покупке колонок именно этого производителя.

Отличия в устройстве газовой колонки «Вектор»

Бренд «Вектор» появился на российском рынке в начале века. Собранная в России из китайских комплектующих, водонагреватель проточный газовый занял сегмент рынка недорогих бытовых приборов.

Основное отличие в цифровом дисплее на передней панели и системе регулировки температуры воды «Зима — лето», что оказывает влияние на расходы потребителя при установленных счётчиках. Камера сгорания открытого типа оснащена водяным охлаждением, что продлевает срок эксплуатации прибора.

Отличия газовой колонки «Оазис»

Газовые колонки «Оазис» производятся в Германии и отличаются повышенным качеством и надёжностью. Могут работать с низким давлением в системе водоснабжения. Оснащены системой защиты от перепадов давления, не допуская отключения колонки при недостаточном напоре воды. Характеризуются высоким КПД – до 90%. Оснащены системой «Зима — лето», цифровым дисплеем с индикацией протекающих процессов и возможностью регулировки температуры воды на выходе.

Отличия водонагревателя газового «Кубаночка»

Производителем предусмотрено питание газовой колонки не только магистральным природным газом, но и питание от баллона сжиженным газом. Системы безопасности полностью перекрывают подачу газа в угрожающих ситуациях, не допуская его утечки.

Для подключения баллона с газом используется стандартный газовый шланг. Механизмы колонки оснащаются необходимыми штуцерами и редуктором.

Отличия газовой колонки «Львовская»

Украинский производитель в г. Львове позиционирует проточный водонагреватель газовый как бытовой прибор способный работать с водой разной жёсткости. Устройства оснащены датчиками тяги с автоматической системой контроля.

Неприхотливые в обслуживании и монтаже, не требующий много места, занимают ценовой сегмент недорогих бытовых приборов. Широкого распространения в России не получили.

Водонагреватели проточные газовые применяются уже давно. За время использования были введены новые системы безопасности и контроля работы устройств, что делает их использование простым и надёжным.

С развитием технологий газовые колонки оснащались все новыми системами управления и в настоящее время это позволяет нагревать воду с минимальным расходом газа до заданной температуры.

Общее описание модельного ряда

Водонагреватели Нева работают от природного и сжиженного газа. Корпус газовых моделей выполнен из меди. Горелка зажигается автоматическим розжигом, который работает от пальчиковых батареек.

Модели Нева оснащены датчиками безопасности, что делает использование аппарата безопасным, удобным. Благодаря этим небольшим устройствам регулируется подача газа, что делает колонку экономичной по расходу топлива.

В зависимости от мощности, водонагреватели Нева способны нагреть за минуту от 6 до 14 литров холодной жидкости до температуры не менее 25 градусов. Многие газовые модели оснащены системой поддержки температуры. У некоторых колонок Нева есть возможность подключать сразу 2 крана, поэтому горячую воду используют в 2 местах (например, кухня, ванная) одновременно. Дисплей на корпусе показывает выбранную температуру нагрева.

Благодаря качественным материалам облицовки, об колонку нельзя обжечься. Некоторое газовое оборудование имеет цветной дизайн, есть рисунок на корпусе нагревателя.

Чтобы выбрать водонагреватель, важно учитывать:

• необходимый объем воды нагрева, мощность аппарата;
• скорость нагрева воды;
• количество заборных точек воды;
• крепление колонки;
• размеры, дизайн.

Характеристики NEVA 4511

Водонагреватель похож на модель 4510 по типу розжига, цветовому оформлению, наличию ЖК-дисплея. Но мощность и производительность отличаются: 21 кВт и 11 л/мин. Кроме того, медный теплообменник здесь чуть больше, чем в предыдущем нагревателе. Он изготовлен без олова и свинца.

Сам производитель называет модель 4511 хитом продаж. Однако некоторые покупатели жалеют о приобретении. Людям не нравится быстрая изнашиваемость деталей, возможные перебои в работе колонки. Среди плюсов пользователи называют компактные размеры, надежность, возможность регулировать температуру воды.

Когда используется газовая колонка Нева, её предназначение

Несмотря на тот факт, что во многих современных домах организована централизованная подача горячего водоснабжения, бытовые газовые колонки не утратили своей актуальности. Такое оборудование обеспечивает комфортные условия проживания для многих обывателей. Проточные нагреватели позволяют использовать горячую воду для бытовых нужд в любое удобное для потребителей время и не зависеть от работы муниципальных коммунальных служб.

Среди огромного количества газовых колонок импортного и отечественного производства, представленных на рынке, стоит выделить аппараты марки Нева. Продукция выпускается на российском предприятии «Газаппарат», оснащена современной автоматикой и обладает высоким качеством сборки. Все модели сконструированы с учётом особенностей эксплуатации отечественных газовых и водопроводных магистралей, что обеспечивает бесперебойную работу оборудования.

Популярные модели колонок

В настоящее время выбор газовых нагревателей как отечественного, так и зарубежного производства довольно велик. При отсутствии централизованного горячего водоснабжения они становятся все популярней. Среди них стоит отметить следующие модели:

1. Bosch WR 10−2P — эта марка является образцом последних разработок в производстве колонок. Хотя она и обладает большими габаритами, но имеется возможность подключить ее к двум точкам водозабора одновременно. Благодаря встроенному пьезоэлементу запуск оборудования происходит быстро и легко. В нагревателе предусмотрен датчик загазованности, который сразу перекрывает подачу топлива, если оборудование начинает работать с большим выделением вредных примесей. Срок службы этого агрегата составляет 15 лет.
2. Ariston Fast Evo 11B — работа этого устройства полностью автоматизирована, то есть оно включается и останавливает нагрев самостоятельно. За минуту эта газовая колонка способна нагреть до 14 л холодной воды, при этом регулировка температуры проводится только один раз, а в дальнейшем все происходит в автоматическом режиме.
3. Neva 4510-M — нагреватель, обладающий компактной конструкцией небольших размеров. Розжиг газовой горелки происходит автоматически, что облегчает ее запуск. В агрегат встроена модуляция пламени в зависимости от количества подаваемой воды. Все управление осуществляется двумя ручками, которые отвечают за количество воды и ее температуру.

Конструкция

Конструктивно колонки «Нева» бывают:

Проточными. Отличаются компактностью — небольшие габариты достигаются за счет отсутствия накопительного бака. Такие аппараты подходят для небольших, хорошо вентилируемых помещений. Производительность у проточных устройств невысокая. Если проточная колонка покупается для обслуживания нескольких точек водозабора, придется подобрать версию с большой мощностью.

Устройства проточного типа чаще выбирают владельцы квартир.

Накопительными. Они имеют внушительные габариты. Вместительность бака — 50–500 л. В нем — запас нагретой воды. Эффективная термоизоляция препятствует ее остыванию. Чтобы пользоваться горячей водой, не нужно каждый раз запускать прибор. Накопительные колонки оснащены эффективными теплообменниками.

Недостатком таких водонагревателей можно считать размеры — из-за больших габаритов их приходится устанавливать в специальных помещениях, в подвалах или на чердаках. Такие аппараты обычно приобретают для частных домов. Если потребитель остановит выбор на версии накопительного типа «Нева 4511», следует учесть вес бака с водой — придется подготовить бетонное основание.

Как отремонтировать газовую колонку

Надо знать, что ремонтом газовых колонок должны заниматься только профессионалы. Самостоятельное вмешательство в систему недопустимо и очень опасно.

Единственное, что может сделать владелец – вызвать представителя газовой службы. Разберем симптомы самых  распространенных поломок оборудования.

Водогрейная колонка закрепляется на стену, выполненную из негорючих материалов

Если колонка не зажигается?

Причин может быть несколько. Первая – не горит запальник. Возможно, засорился жиклер или узел сломался. Если прибор оборудован электронным поджигом, возможно, что необходимо заменить батарейку.

Еще одна причина – отсутствие тяги. Проверить ее можно следующим образом: поднести горящую спичку к вентрешетке. Если тяги нет, необходимо устранить засор в шахте вентиляции.

Колонка не зажжется при изношенной водяной мембране. Деталь деформируется и требует регулярной замены. Если прибор включается только при максимальном напоре воды, возможно, пора менять мембрану.

Засорение фильтра водоприемного устройства – еще одна возможная проблема. Если это произошло, деталь будет пропускать меньшее количество воды, недостаточный напор не даст колонке зажечься.

Если водогрейная колонка гаснет в процессе работы?

Если отключения постоянны и происходят через непродолжительный промежуток времени – проблема в температурном датчике, отключающем устройство при перегреве.

Он может иметь повышенную чувствительность, что можно считать заводским браком, или приобретать ее только в зимний или летний сезон. В любом случае устройство лучше заменить. При хаотичных отключениях причина, скорее всего, кроется в износе изоляции этого же датчика.

Почему колонка работает с хлопками?

Это может случиться из-за того, что напор газа слишком слаб, внутрь горелки попадает воздух, что провоцирует микровзрывы газовой смеси. При чересчур сильном давлении в газовой трубе при розжиге в горелку попадает слишком много газа. Его возгорание сопровождается сильным хлопком.

Ремонт газовой колонки должен проводиться только специалистами из газовой службы

Газовая колонка – практичное и достаточно экономичное решение, позволяющее без особых проблем обеспечить дом горячей водой

Важно не только правильно выбрать и установить газовый прибор, но и грамотно оформить это в соответствующих инстанциях. Кроме того, не стоит пытаться проводить работы по ремонту или монтажу колонки самостоятельно, делать это должны только специалисты

Газовое оборудование относится к категории потенциально опасного, не нужно рисковать здоровьем, а то и жизнью всех, кто проживает в доме

Кроме того, не стоит пытаться проводить работы по ремонту или монтажу колонки самостоятельно, делать это должны только специалисты. Газовое оборудование относится к категории потенциально опасного, не нужно рисковать здоровьем, а то и жизнью всех, кто проживает в доме.

Информация о производителе колонок

«Балтийская газовая компания» (BaltGaz Групп) работает с 1995 года. Сегодня концерн является лидером рынка РФ в сегменте разработки, производства и реализации газовых водонагревателей и котлов.

В группу входят два крупных завода: петербургский «Газаппарат» и «Армавирский завод газ. аппаратуры». Реализация готового оборудования и запасных частей производится концерном оптом и в розницу бытовым и промышленным потребителям. Точки продажи открыты более чем в 1500 населенных пунктах РФ и стран ближнего зарубежья. Количество авторизованных сервисных центров – более 400.

В продукции BaltGaz Групп объединены российский инженерный опыт и передовые европейские технологии. Газовые колонки производятся под брендами Neva и Neva Lux (NEVA и NEVA LUX). Качество их исполнения и уровень экологической безопасности соответствуют мировым нормам, а цена ниже, чем у заграничных аналогов.

Основные неисправности проточного агрегата

Среди основных неисправностей чаще всего встречается затухание пламени горелки. Выделяют 4 распространенные причины:

• в дымоходе пропала тяга;
• вышел из строя датчик;
• повреждена мембрана водяного узла;
• слабое поступление воды из-за засора фильтра, установленного на входящем патрубке.

С проблемой слабого нагрева воды пользователь сталкивается после 1–2 года пользования колонкой. Змеевик теплообменника внутри обрастает накипью. Чем жесткость воды больше, тем быстрее это происходит. Избавляются от накипи промыванием змеевика кислотными растворами.

В случае разгерметизации соединений происходит перегрев колонки сразу после прекращения разбора воды. Выявляют причину и место утечки по образовавшимся каплям. Соединения перетягивают с заменой прокладок.

Современные газовые колонки производят с множеством датчиков, обеспечивающих безопасное использование агрегата. Основным недостатком считается сложность монтажа. В стенах потребуется вырубить окно для дымохода. Подключать колонку имеют право работники газовой службы и только тогда, когда хозяин оформит все разрешительные документы.

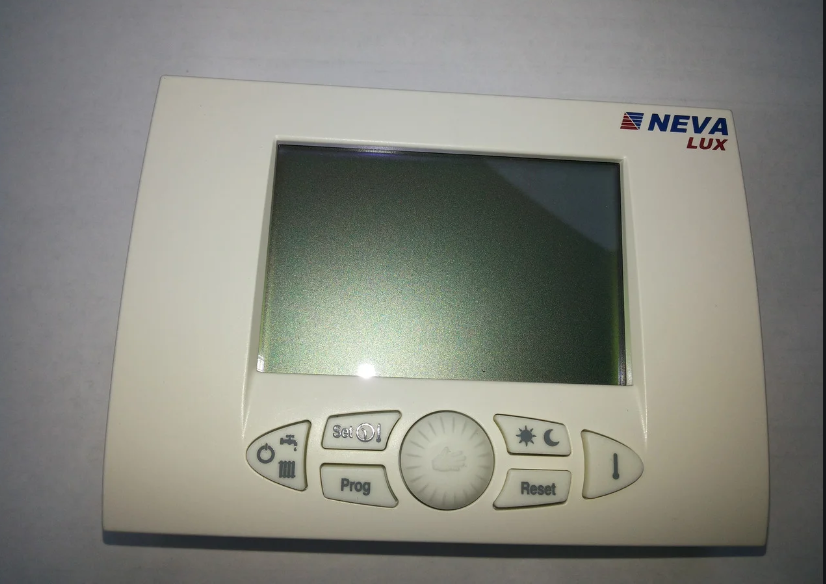

Коды ошибок Нева Люкс

Дисплей позволяет пользователю увидеть код неисправности. Самодиагностика колонки выдает цифровое значение при сбое в работе.

Е0

Котел отключается

Топливо не поступает в систему. Проверьте газовый вентиль, возможно, подачу ненадолго отключили.

Е1

Управляющая плата не получает сигнал от сенсора пламени. Прошло больше минуты.

Что могло случиться:

1. Воздух в газовом трубопроводе. Такое случается при первом включении либо при длительном отключении прибора. Несколько раз открывайте и закрывайте горячую воду, пока не загорится горелка.
2. Вентиль подачи топлива открыт не до конца. Открутите кран.
3. Недостаточное давление в газовой магистрали.
4. Закончилось топливо в баллоне. Нужно заменить баллон.
5. Нарушение проводки между водным узлом и датчиком пламени, электромагнитным клапаном. Осмотрите шлейф на повреждение изоляции.
6. Электрод сместился с места, не достает до горелки. Верните деталь на прежнее место.
7. Электрод и сенсор пламени покрылись сажей. Прочистить детали можно щеткой.
8. Отошли контакты между свечой розжига и высоковольтным проводом.
9. Сопла засорились сажей.

Для чистки горелку нужно снять. Отсоедините проводку и открутите гайку патрубка.

Открутите два болта коллектора, после чего также поступите с креплениями горелки. После демонтажа отверстия промываются ершиком и мыльной водой.

После полоскания и просушки проводится обратная сборка.

Код Е3

Электромагнитный клапан сработал раньше, чем поступил сигнал от проточного датчика. Клапан неисправен.

Проводится установка нового элемента. Сломался электронный блок. Диагностика проводится специалистом.

Ошибка Е7

После 7 попыток розжига техника все равно не загорается или тухнет. Откройте до упора топливный вентиль. Датчик ионизации сместился либо на его электроде скопилась сажа.

Он должен находиться в зоне пламени, возле горелки. Чистка проводится щеткой. Электрические клапаны вышли из строя. Закипели водный или газовый блок. Замена элементов.

Ошибка Е8

Сработал сенсор тяги. Причины: Датчик сломался. Посмотрите, плотно ли прилегают контакты, выполните смену детали.

Дымоход забился мусором или сажей. Если прочистить проход не удается своими руками, обратитесь в коммунальные службы.

L0

Поступает недостаточно топлива для нормальной работы. Что произошло: Слабый напор воды.

Давление в магистрали воздействует на мембрану, которая открывает клапан. Подождите восстановления подачи, отрегулируйте тумблер или почистите радиатор от накипи.

Основные неполадки и способы их исправить

Говоря о строении и принципах действия бытовой газовой колонки, а также о датчиках, встроенных в неё, стоит вкратце упомянуть о возможных сбоях и неполадках. Здесь мы не будем останавливаться на полном ремонте или замене колонки, а быстро пройдёмся по всем элементам, перечисленным в описании горелки, и опишем их неполадки, а также способы справится с ними своими руками.

Как уже упоминалось, основной элемент колонки — газовая горелка. Зачастую горелка гаснет из-за срабатывания датчиков безопасности, о которых мы уже говорили. Частые проблемы, которые приводят к такому сценарию — это загрязнение теплообменника сажей и накипью.

Причина слабого напора — образование накипи в трубах теплообменника. В таком случае, нужно снять теплообменник, и промыть трубы специальными жидкостями для удаления накипи.

На этом фото изображен загрязненный теплообменник. В данном случае нужно его снять и вычистить сажу. Если колонка размещена недалеко от кухонной плиты, возможно также загрязнение теплообменника пищевыми жирами

Если сгорание газа происходит не полностью, или же колонка долго эксплуатируется, в камере накапливается сажа с внешней стороны, что значительно понижает теплопроводность и качество нагрева воды.

Чтобы больше узнать о причинах слабого напора и тонкостях выполнения чистки, переходите, пожалуйста, по этой ссылке.

Если газовый клапан не открывается из-за слабого напора подаваемой воды, нужно извлечь фильтр, проверить насколько он забит и в случае необходимости – промыть. Если же недостаточный напор воды или газа, придется обращаться в соответствующую государственную службу.

Если протекает вода непосредственно из колонки, это значит, что нарушена герметичность в трубах. Необходимо разобрать их и заменить уплотнительные элементы. В случае необходимости, придется заменить сами трубы.

Отдельно стоит напомнить о неисправности водяной мембраны. Если колонка находится в эксплуатации долгое время, мембрана водяного узла изнашивается и её чувствительность значительно падает. Она перестаёт реагировать на низкое давление воды, и, соответственно, не даёт сигнала о том, что нужно зажечь горелку. В лучшем случае, ее следует менять раз в 5-6 лет.

Когда мембрана износилась, можно приобрести ремонтный комплект и выполнить замену своими силами. Водяной узел состоит из таких основных элементов, как резиновая мембрана, крышка, корпус и пластиковая тарелка с пружиной

Иногда проблема также в штоке, который двигается мембраной, его тоже можно заменить при необходимости, ведь существуют специальные ремонтные комплекты для этого.

Чтобы лучше разобраться с устройством своей модели газовой колонки, нужно внимательно изучить инструкцию к использованию и паспорт объекта. Это не только сэкономит ваше время и нервы, но и само по себе улучшит понимание того, как работает данный прибор.

Модельный ряд газовых колонок Нева

Колонка газовая Нева 4510

Одной из популярных моделей является газовая колонка Нева 4510. Агрегат оснащается электронной автоматической системой розжига. Производительность водонагревательного оборудования составляет 10 л/мин.

Колонка включается при минимальном давлении в 0,29 атм, мощность составляет 17 кВт, а вес устройства равен 10,4 кг. Модель характеризуется невысоким потреблением топлива. Так, Нева 4510 расходует 0,77 м³/час сжиженного газа, а природного − 1,95 м³/ч. Габариты устройства − 648×356×218 мм.

Колонка газовая Нева Люкс 5514

Нева Люкс 5514 является одной из лучших моделей бытовых газовых колонок, которая по основным техническим показателям не уступает известным брендам. К конструктивным особенностям агрегата следует отнести:

• наличие датчика тяги,
• надёжную камеру сгорания, оснащённую системой водяного охлаждения,
• автоматическое поддержание заданной температуры воды,
• интегрированный пьезоподжиг,
• гидравлическая система управления модуляцией интенсивности пламени,
• автоматический ограничитель уровня давления газа.

Мощность водонагревателя составляет 28 кВт, производительность − 14 л/мин, а весит устройство 12 кг. Этих показателей вполне достаточно, чтобы обеспечить бесперебойную работу агрегата для снабжения горячей водой одновременно двух заборных точек. Колонка включается автоматически в момент открытия водопроводного крана.

Водонагреватель имеет габариты: 650×350×299 мм. Изделие обладает стильным современным дизайном. На лицевой части экрана агрегата Neva Lux 5514 расположен поворотный регулятор, благодаря которому настраиваются рабочие параметры оборудования.

Наличие системы электроподжига обеспечивает экономный расход потребляемого газа, благодаря чему оплата коммунальных платежей обходится по достаточно низкой цене. Газовая колонка Нева Люкс 5514 характеризуется стабильной бесшумной работой, к тому же появление неисправностей агрегата наблюдается достаточно редко.

Колонка газовая Нева 4511

Если требуется мощный проточный водонагреватель, следует обратить внимание на модель Нева 4511. Она обладает привлекательным дизайном, качественной сборкой и высокой производительностью – за 1 мин работы агрегат успевает подогреть 11 л воды, показатель мощности равен 21 кВт

О том, как правильно подключить устройство к системе водоснабжения, газовой магистрали или баллону со сжиженным газом, можно прочесть в инструкции по эксплуатации. По отзывам пользователей, газовая колонка Нева 4511 отлично справляется одновременно с несколькими точками потребления.Вес колонки составляет 11 кг, размеры устройства – 565×290×221 мм. Модель оборудована автоматическим электронным поджигом и имеет водяное охлаждение камеры сгорания.

Видео: «Колонка Нева 411 не загорается – способ устранения неисправности»

Колонка газовая Нева 4513

Бытовая газовая колонка Нева 4513 оснащена автоматической системой электроподжига. Номинальная мощность модели равна 25 кВт, производительность агрегата составляет 13 л/мин. При весе в 15,8 кг габариты изделия − 665×390×237 мм. В колонке установлена камера сгорания с охлаждением водяного типа.

Нева 4513 проста в эксплуатации, обладает длительным сроком службы и высокой степенью безопасности. Мощности агрегата вполне достаточно для горячего водоснабжения одновременно нескольких потребителей.

Технические характеристики газовой колонки Нева 3208

Модель проточного газового водонагревателя Нева 3208 может функционировать при минимальном давлении в 0,15 атмосфер. При номинальной мощности оборудования в 23,2 кВт, его производительность составляет 6,5 л/мин. Монтаж колонки осуществляется в вертикальном положении, подвод магистралей – нижний.

Весит устройство 19,5 кг, а его габариты составляют 730×390×280 мм. Колонка оснащена системой электроподжига. Если колонка Нева не зажигается, скорее всего, поломка заключается в неисправности теплообменника. Она устраняется путём промывки трубопровода.

Колонка газовая Нева Транзит

Особенности эксплуатации колонки семейства Нева Транзит рассмотрим на примере модели ВПГ-ЕМ (также существуют ВПГ-Е И, ВПГ-Е, ЕМТ мощностью 12−24 кВт, производительностью 6−12 л/мин). Проточные агрегаты поддерживают заданную температуру нагрева жидкости в автоматическом режиме.

В колонке имеется устройство газовой модуляции: посредством изменения положения штока можно снизить объём расходуемого топлива и увеличить эффективность нагрева. Помимо этого, уменьшается количество отложений в трубопроводе теплообменника, за счёт чего существенно увеличивается эксплуатационный срок агрегата.
