Таблицы соответствия диаметра крепежа и размера отвертки (биты)

Для качественной и уверенной работы с крепежом, имеющим внутренний шлиц, важно правильно подобрать инструмент – ручную отвертку или биту для шуруповерта. Размер рабочего профиля инструмента должен точно соответствовать размеру рабочего профиля в шляпке метиза

Размер рабочего профиля инструмента должен точно соответствовать размеру рабочего профиля в шляпке метиза.

Самые распространенные саморезы, шурупы и винты чаще всего имеют прямой или крестовый шлиц, размер которого напрямую связан с диаметром ножки крепежа.

Ниже приведены таблицы соответствия диаметра метиза и размера отвертки (биты).

Винты

1. Винты с низкой цилиндрической головкой и прямым шлицем DIN 84, ГОСТ 1491-80, EN ISO 1207.

Таблица 1

Диаметр винта, d, мм	М1,2	М1,4	М1,6	М1,8	М2	М2,5	М3	М3,5	М4	М5	М6	М8	М10
Диаметр головки, dk, мм	2,3	2,6	3	3,4	3,8	4,5	5,5	6	7	8,5	10	13	16
Ширина шлица, n, мм	0,3	0,3	0,4	0,4	0,5	0,6	0,8	1,0	1,2	1,2	1,6	2,0	2,5
Размер отвертки SL, мм	0,3х2,0	0,4х2,5	0,5х3	0,6х3,5	0,8х4	1х5,5	1,2х6,5	1,2х8	1,6х10	2х12	2,5х14

2. Винты с прямым шлицем с цилиндрической скругленной головкой DIN 85, ГОСТ 17473-80, EN ISO 1580.

Таблица 2

Диаметр винта d, мм	М1,6	М2	М2,5	М3	М3,5	М4	М5	М6	М8	М10
Диаметр головки dk, мм	3	4	5	6	7	8	10	12	16	20
Ширина шлица n, мм	0,4	0,5	0,6	0,8	1,0	1,2	1,2	1,6	2	2,5
Размер отвертки SL, мм	0,4х2,5	0,5х3	0,6х3,5	0,8х4	1х5,5	1,2х6,5	1,2х8	1,6х10	2х12	2,5х14

3. Винты потайной головкой и полупотайной головкой и прямым шлицем: ГОСТ 17475-80, DIN 963, EN ISO 2009, DIN 964, EN ISO 2010, ГОСТ 17474-80.

Таблица 3

Диаметр винта d, мм	М1,2	М1,4	М1,6	М1,8	М2	М2,5	М3	М3,5	М4	М5	М6	М8	М10
Диаметр головки dk, мм	2,3	2,6	3	3,4	3,8	4,7	5,6	6,5	7,5	10	9,2	14,7	18
Ширина шлица n, мм	0,3	0,3	0,4	0,4	0,5	0,6	0,8	0,8	1,0	1,2	1,2	2	2,5
Размер отвертки SL, мм	0,3х2	0,4х2,5	0,5х3	0,6х3,5	0,8х4	1х5,5	1,2х8	1,6х10	2х12	2,5х14

4. Винты установочные под шлицевую отвертку с цилиндрическим концом (цапфой) и плоским концом: DIN 417, EN ISO 7435, DIN 427, EN ISO 2342.

Таблица 4

Диаметр резьбы d, мм	М2.5	М3	М3.5	М4	М5	М6	М8	М10	М12
Ширина шлица n, мм	0,4	0,4	0,4	0,6	0,8	1,0	1,2	1,6	2
Размер биты SL, мм	0,4х2	0,4х2	0,4х2,5	0,6х3	0,8х4	1,0х5	1,2х6.5	1,6х8	1,6х8

Саморезы по металлу

1. Саморезы (шурупы) по металлу с полукруглой (цилиндрической) головкой и прямым шлицем DIN 7971, EN ISO 1481.

Таблица 5

Диаметр самореза d, мм	2,2	2,9	3,5	3,9	4,2	4,8	5,5	6,3
Диаметр головки dk, мм	4,2	5,6	6,9	7,5	8,2	9,5	10,8	12,5
Ширина шлица n, мм	0,6	0,8	1	1	1,2	1,2	1,6	1,6
Размер биты SL, мм	0,6х3,5	0,8х4	1х5,5	1х5,5	1,2х8	1,2х8	1,6х10	1,6х10

2. Саморезы для листового металла с потайной и полупотайной головкой и прямым шлицем: DIN 7972, EN ISO 1482, DIN 7973, EN ISO 1483.

Таблица 6

Диаметр самореза d, мм	2,2	2,9	3,5	3,9	4,2	4,8	5,5	6,3
Диаметр головки dk, мм	4,3	5,5	7,3	7,5	8,4	9,5	10,8	12,4
Ширина шлица n, мм	0,5	0,8	1,0	1,0	1,2	1,2	1,6	1,6
Размер биты SL, мм	0,5х3	0,8х4	1,0х5,5	1,0х5,5	1,2х8	1,2х8	1,6х10	1,6х10

Саморезы для листового металла

1. Саморезы с полукруглой головкой под крестообразную отвертку (биту) PH и PZ: DIN 7981, ГОСТ 10621-80, EN ISO 7049.

2. Саморезы потайные под крестообразную отвертку (биту) PH и PZ: DIN 7982, ГОСТ 10619-80, EN ISO 7050.

3. Саморезы полупотайные под крестом PH и PZ: DIN 7983, ГОСТ 10620-80, EN ISO 7051.

Таблица 9

Диаметр резьбы самореза, мм	2,2	2,9	3,5	3,9	4,2	4,8	5,5	6,3
Размер (номер) крестовой отвертки	1	1	2	2	2	2	3	3

Шурупы по дереву

1. Шурупы с полукруглой головкой, шлиц PH, PZ: DIN 7996.

2. Шурупы с потайной и полупотайной головкой, шлиц PH, PZ: DIN 7997, DIN 7995.

Таблица 10

Размер резьбы шурупа, мм	2	2,5	3	3,5	4	4,5	5	5,5	6	7	8
Размер (номер) крестовой отвертки	1	1	2	2	2	2	3	3	3	4

3. Универсальные саморезы по дереву, гипсокартону со шлицем PH и PZ (черные, желтые, оцинкованные)

Таблица 11

Диаметр резьбы, A, мм	2,5	3,0	3,5	3,8	4,2	4,5	4,8	5,0	6,0
Размер отвертки (биты) Ph/PZ, номер	1	1	2	2	2	2	2	2	3

Таблица 1. Размеры кровельных саморезов по металлу с острым наконечником

4,2×13	13,0	7,1	10,6 – 11,4	3,2	4,05 – 4,3	1,66
4,2×14	14,0	1,73
4,2×16	16,0	1,89
4,2×19	19,0	2,04
4,2×25	25,0	2,45
4,2×32	32,0	2,87
4,2×41	41,0	3,60
4,2×48	48,0	3,78
4,2×51	51,0	3,87

Таблица 2. Размеры кровельных саморезов по металлу с сверлом

4,2×13	13,0	7,1	10,6 – 11,4	3,2	4,08 – 4,22	4,5-5,8	3,35-3,5	1,85
4,2×14	14,0	1,87
4,2×16	16,0	2,05
4,2×19	19,0	2,26
4,2×25	25,0	2,61
4,2×32	32,0	3,05
4,2×41	41,0	3,71
4,2×51	51,0	4,10

Основные правила фиксации шиферных листов

Гвозди для крепления шифера считаются наиболее простым вариантом среди тех, которые используются при фиксации асбестоцементного листа на обрешетке. Работа выполняется с помощью молотка и пассатижей

В процессе крепления листа следует проявлять осторожность, так как шифер — это достаточно хрупкий материал, который легко повреждается от удара молотка. Иногда требуется сделать отверстия в листах

В этом случае нужно знать, чем сверлить шифер проще всего.

Предотвратить порчу материала помогают следующие правила:

• Отверстия под крепежные элементы лучше делать заранее с помощью дрели. При этом диаметр отверстия должен немного превышать толщину гвоздя.
• При фиксации мягкой кровли крепежный элемент должен располагаться в желобе, а твердый материал крепится на гребне волны.
• Выполняя крепление шиферных листов, не рекомендуется загибать крепежные элементы. В результате разного температурного расширения может произойти разрушение кровельного материала.
• Гвоздь необходимо забивать перпендикулярно элементам обрешетки, оставляя зазор между шляпкой и шифером не более 2 мм.
• Для герметизации отверстия и сохранения целостности материала используются гвозди для шифера с резинкой.
• Фиксация асбестоцементного листа начинается с краев, затем крепится середина и другие участки.

Остальные участки кровли

Кроме основного расположения листов профилированных не стоит забывать и про такие составляющие крыши, как фронтонные свесы, торцевые и коньковые планки.

При укладывании торцевой планки, шаг саморезов выбирает в пределах одного метра. Каждая такая планка должна находиться по верху как минимум одного листа профнастила.

Коньковая планка имеет шаг крепления саморезов до 30 см. Это необходимо для создания более крепкой конструкции. Правда в данном случае лучше всего выбрать более длинные саморезы, так как не редки случаи, когда крепление осуществляется по верхнему расположению волны. А это придает дополнительно расстояние до обрешетки.

Ошибки, которые часто допускают начинающие кровельщики

Во-первых, следует правильно выбрать крепеж для металлочерепицы. Нередко, приобретая высококачественную металлочерепицу, имеющую срок службы 50 лет, начинающие кровельщики не обращают внимания на качество крепежа.

В результате, вместо кровельных саморезов с прокладкой из этиленпропиленового каучука, приобретаются винты с шайбой из обычной резины. Такая шайба быстро усохнет и растрескается и герметичность покрытия заметно снизится.

Во-вторых, неопытные строители часто совершают ошибку, ввинчивая саморез в верхнюю точку волны, используя винт с длинной резьбой. В этом случае, не удается добиться достаточного прилегания шайбы, а при приложении значительного усилия, возникает риск помять металлочерепицу.

Выводы

Таким образом, технология крепления металлочерепицы не является особенно сложной. Однако при проведении кровельных работ нужно соблюдать правила монтажа и рекомендации к установке, данные производителем.

Что делать запрещается

Из-за хрупкости покровного материала подачу листов для монтажа крыши нельзя производить с провисанием. Этот процесс следует организовать с помощью установленных досок.

Не рекомендуется перевозить профнастил на транспорте, длина кузова или прицепа которого значительно меньше длины металлопрофиля. Провисание профнастила, даже в упаковке, может привести к его деформации.

Запрещается ходить по уложенным листам в тяжелой обуви, наступать на них в местах, где нет досок обрешетки.

Металлопрофиль очень хрупкий материал, нельзя ставить на него тяжеловесные изделия и строительные инструменты. При возникновении царапин необходимо воспользоваться специализированной краской, идущей в комплекте к материалу. Она позволит скрыть эти дефекты.

Способы крепления к мауэрлату и между собой

Прежде всего, перед тем, как приступать к креплению стропил к коньковому прогону или к мауэрлату, нужно приобрести качественную крепежную фурнитуру, которая предлагается на строительном рынке в огромном ассортименте.

При подборе крепежа необходимо учитывать:

• материал, из которого изготовлены стропила, и их сечение;
• вид нагрузки, оказываемой на каркас.

Применяются следующие способы фиксации стропил:

1. При помощи уголков из металла. Наиболее надежным из применяемых способов крепления стропил к мауэрлату считается использование металлических уголков под ершенные гвозди или саморезы. Благодаря этим крепежным изделиям, у каркаса значительно усиливается жесткость и несущая способность.
2. С применением металлических накладок. Чтобы соединить элементы стропильной системы, нередко пользуются перфорированными стальными изделиями. Эти накладки позволяют выполнить фиксацию без выполнения запила на стропилах или мауэрлате.
3. С использованием подкладок. Их для увеличения жесткости конструкции размещают между стропилами и мауэрлатом или прогоном.
4. С применением скользящих ползунов (салазок). Это еще один вариант, как можно зафиксировать стропила. За счет мобильности этих креплений имеется возможность компенсировать изменение параметров древесины, происходящее при усадке.

Опоры и держатели балок

Держатели и опоры для бруса применяются при обустройстве всех типов перекрытий и стропильной системы. Специализированные опоры для балок имеют монолитную конструкцию, рассчитаны на конкретное сечение бруса и предусматривают раскрытую или закрытую схему расположения монтажных площадок под крепеж. Универсальная модификация опоры состоит из двух элементов (правого и левого) и позволяет закрепить балку любого диаметра.

При необходимости выполнить соединение балки, которая расположена на другом несущем элементе или стене, применяют универсальные Z-образный или S-образный (правый, левый) держатели. Одна перфорированная плоскость держателя крепится к балке, другая – к несущей опоре.

Правила выбора шиферного крепежа

В решении вопроса, чем крепить шифер, необходимо руководствоваться такими критериями, как:

1. Прочность, долгий срок службы, надёжность.
2. Доступность, лёгкость и быстрота монтажа.
3. Цена.
4. Степень сложности процедур демонтажа — при необходимости замены материала в будущем.

С точки зрения выгоды и экономии лучше использовать обычные строительные гвозди по дереву подходящей длины, предварительно подложив под шляпки шайбы или прокладки из твёрдой резины. Однако при необходимости максимально надёжной фиксации следует отдавать предпочтение саморезам. Кроме того, резьбовой крепёж можно без проблем выкрутить обратно, если потребуется ремонт и замена шифера.

Расчет расстояния между обрешеткой под профлист

Прочность профлиста и его устойчивость к механическим повреждениям обеспечивается за счет дополнительных вертикальных ребер жесткости. Несущая способность материала возрастает с увеличением высоты волны изделия. Обрешетка под профлист монтируется в зависимости от вида и массы кровельного материала. Также необходимо учитывать площадь ската и угол его наклона. Промежуток обрешетки определяется строительными нормами.

Какой дом Вам нравится больше? Дом из бруса 14.96%

Кирпичный дом 8.96%

Бревенчатый дом 6.05%

Дом из газобетонных блоков 17.82%

Каркасный дом 35.6%

Дом из пеноблоков 16.6% Проголосовало: 2132

Выполнение расчетов проводится в зависимости от уклона:

• На крыше с уклоном менее 15 градусов под профнастил рекомендуется наколачивать сплошную конструкцию. Кровельные материалы несущего типа могут укладываться на решетку в шагом до 40 см.
• При наклоне ската от 15 до 30 градусов расстояние между обрешеткой под профнастил может составлять от 30 до 65 см. Такие параметры используются при монтаже обрешетки на большинстве крыш, так как являются наиболее подходящими для профнастила.
• Крыша, имеющая наклон в 30 градусов, может иметь обрешетку с шагом до 1 метра.

Профнастил несущего типа имеет высоту волны более 8 см, поэтому характеризуется повышенной жесткостью. Следовательно, укладку можно выполнять на обрешетку, у которой расстояние обрешетки для профнастила составляет 3-4 метра, а наклон крыши превышает 8 градусов.

Использование гвоздей и саморезов в конструкциях

Таким образом, мы видим, что использование гвоздей лучше в местах, где действуют в первую очередь нагрузки «на срез», а именно там, где крепятся:

• Балки обвязки и перекрытия
• Стойки
• Стропильные ноги

При этом гвозди подбирают согласно толщине досок. Для усиления соединения рекомендуется забивать гвозди под некоторым углом. Кроме того, зачастую используются «усиленные» гвозди – винтовые и ершовые, на поверхности которых есть дополнительная резьбы и бороздки, увеличивающие сопротивление «на разрыв».

Саморезы лучше использовать в местах действия нагрузок «на отрыв»:

Вкручивать саморезы нужно тоже правильно, с обязательным раззенковыванием углубления под шляпку:

Для саморезов по понятным причинам очень важна коррозионная стойкость. В ответственных узлах, предпочтительнее применение оцинкованных саморезов.

Как забить гвоздь

Как правило, гвозди используют при работе с древесиной. Для этого достаточно использовать только молоток.

Гвозди и молоток

Чтобы забить гвоздь, не надо обладать какими-то особыми навыками работы с инструментом. Для этого нужно механично бить по шляпке молотком. В результате данных действий крепеж плотно сядет в материал.

Гвоздь забивают молотком

Важно! Лучше прибивать тонкую деталь к более толстой. Если древесина не очень хорошего качества, склонна к растрескиванию, желательно предварительно просверлить в ней отверстие, меньшее по диаметру, чем сам гвоздь

Далее Что такое разводной ключ

Инструменты

Виды строительных уровней

Данный прибор необходим при выравнивании стен, потолка, пола, устройства фундамента, при укладке плитки, установке окон и дверей, для разметки стен перед покраской или оклейкой обоями, а также других видах строительных и ремонтных работ. Даже установка встраиваемой бытовой техники и прокладка труб невозможна без строительного уровня.

Инструменты

Как выбрать кисти, лучшие кисти

Самым популярным и проверенным инструментом для нанесения растворов на поверхность являются обычные малярные кисти. В настоящее время существует достаточно много видов кистей, которые различаются между собой типом конструкции, материалом, предназначением и т.д

Важно отметить, что к выбору данного инструмента необходимо отнестись ответственно, ведь в случае использования некачественной кисти красящее вещество будет нанесено на поверхность неравномерно, могут остаться щетинки, что испортит вид окрашенной поверхности в конечном результате

Инструменты

Валик малярный, какой валик лучше

Покрасочные работы являются одними из самых распространенных во время проведения ремонта. Для нанесения лакокрасочных материалов на поверхность обычно используют малярные кисти. Однако если требуется покрасить большую площадь, то лучше использовать валик. Кроме того, валик обеспечивает более равномерное и быстрое окрашивание поверхности, в отличие от кисти.

Инструменты

Лестница строительная, виды лестниц

Помимо обычных лестниц, которые располагают внутри дома, также существуют лестницы строительные (или хозяйственные), которые предназначены для проведения ремонтных, строительных, а также других работ. Это вспомогательные конструкции, благодаря которым открывается доступ на возвышенность для выполнения каких-либо работ (покраска, побелка стен, очистка кровли, подрезка деревьев и т.д.). Рекомендуется, чтобы такая лестница была в каждом загородном и дачном доме.

Остальные участки кровли

Кроме основного расположения листов профилированных не стоит забывать и про такие составляющие крыши, как фронтонные свесы, торцевые и коньковые планки.

При укладывании торцевой планки, шаг саморезов выбирает в пределах одного метра. Каждая такая планка должна находиться по верху как минимум одного листа профнастила.

Коньковая планка имеет шаг крепления саморезов до 30 см. Это необходимо для создания более крепкой конструкции. Правда в данном случае лучше всего выбрать более длинные саморезы, так как не редки случаи, когда крепление осуществляется по верхнему расположению волны. А это придает дополнительно расстояние до обрешетки.

Как мы видим, расстояние между саморезами при фиксации листов профнастила будет разниться в основном от внешних факторов. Это само расстояние уже и будет определять то, какое количество саморезов нам необходимо будет приобрести для выполнения всего объема работ на крышке. Шаг может составлять и всего лишь 40-60 см, а может доходить и вообще до одного метра. Но никто не запрещает делать крепление еще чаще, чем того требуется. В  таком случае мы получим более крепкую и надежную кровлю, которая даже с течением времени будет оставаться на своем месте.

Применение на стройке саморезов

Саморезы

Для работы с деревом необходимо приобретать шурупы с широким шагом между витками резьбы. Метизы для металла имеют меньший диаметр и шаг резьбы. Они не обеспечивают необходимой прочности крепления, так как древесина намного мягче металла.

Делая выбор в пользу шурупов в качестве крепежа для каркасного дома, следует учитывать ряд факторов:

1. Изделия имеют довольно высокую стоимость. Она на порядок выше, чем у гвоздей. Чтобы собрать многочисленные каркасы, потребуется несколько тысяч шурупов. А это обойдется в круглую сумму.
2. Шурупы изготовлены из каленого металла. Использовать их можно только в соединениях, где нагрузка приходится на отрыв. При поперечном давлении металл легко ломается.
3. Если саморез сломается, то извлечь отломанный фрагмент будет невозможно. Это может стать проблемой, если проводится точная работа.
4. Вкручивание шурупов проводится с помощью шуруповерта. Если использовать электрический инструмент, то возникнут неудобства с кабелем. Ресурс аккумуляторного прибора ограничен. Уже через час работы сядут оба аккумулятора. Строительство будет приостановлено.
5. Для стягивания деревянных фрагментов нужно использовать шурупы с резьбой только на нижней части. Только так будет достигнута плотная и надежная стяжка.

Однако не стоит однозначно отказываться от использования шурупов в строительстве каркасного дома. Без саморезов не обойтись при установке замков, монтаже уголков и петель. Метизы с резьбой нужны при работе с хрупким материалом, который разрушается от удара.

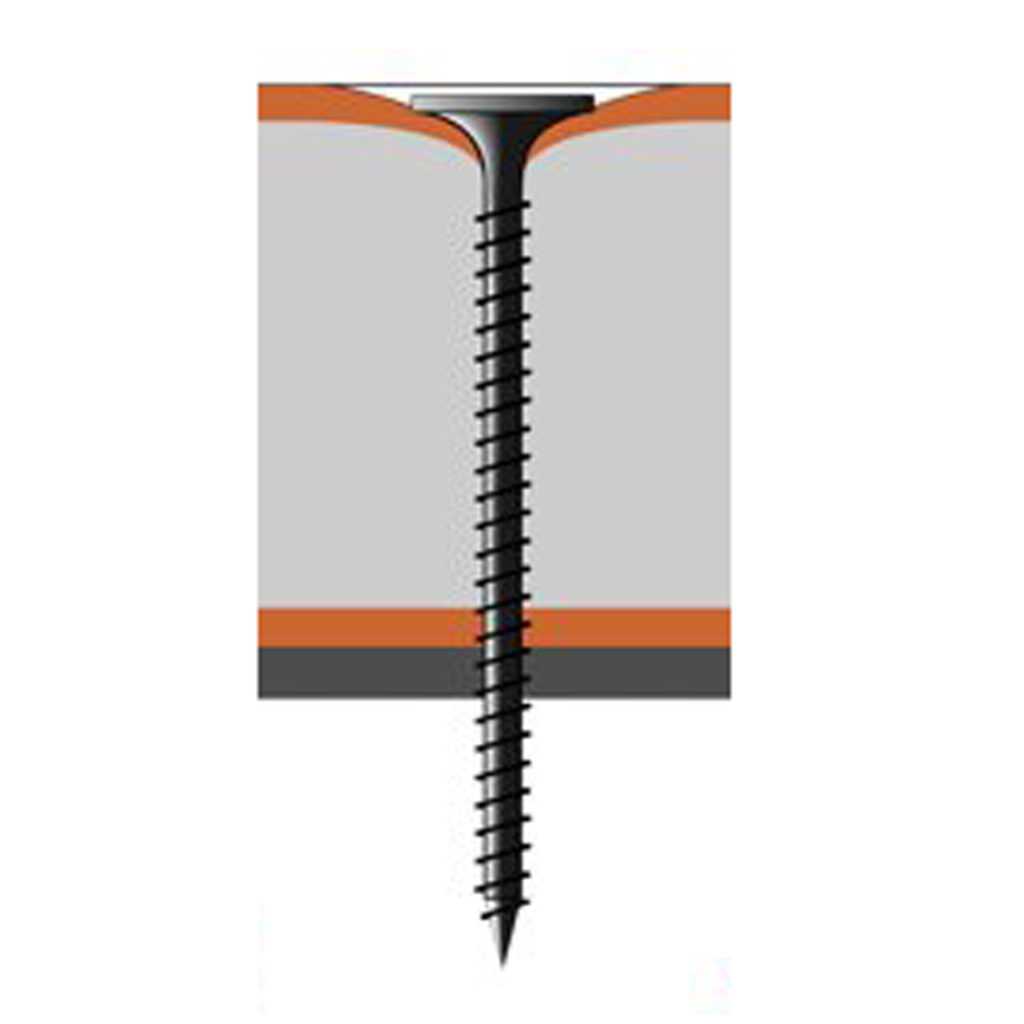

При проведении отделочных работ используются специальные саморезы со сверлом на конце и широкой шляпкой.

Такими метизами крепится гипсокартон и панели сайдинга. С помощью шурупов можно крепить тонкие обшивочные рейки, предварительно просверлив в них отверстия. Специальными шурупами с резиновыми шайбами прикручивается профнастил к обрешетке.

Решая, какие шурупы покупать для строительства, не следует выбирать изделия, покрытые цинком. Стоят они намного дороже обычных метизов, но также ржавеют от сырости. Лучше потратиться на шурупы из нержавеющей стали. Они прослужат десятилетия без потери эксплуатационных характеристик. Метизы из нержавейки можно будет выкрутить при демонтаже здания.

Принцип выбора кровельных крепёжных элементов

Теперь вы знаете, как прибить шифер гвоздями или прикрутить саморезами, однако придя в магазин, сделать выбор в пользу одного из двух вариантов достаточно сложно, поэтому советуем вам оценивать оба крепежа по следующим критериям:

Самый дешёвый вариант на рынке – это обычные гвозди, к которым вы прикрепите самодельные шайбы, однако с таким крепежом вы потратите много времени и сил, а конечный результат будет сильно уступать более дорогим аналогам. Руководствуясь низкой ценой, лучше выбрать оцинкованные гвозди с резиновой прокладкой – их установка затратит больше сил, чем установка саморезов с помощью шуруповерта, однако конечный результат будет примерно таким же.

Рано или поздно любое кровельное покрытие нуждается в замене, поэтому лёгкий демонтаж крепежа – существенный плюс. Саморезы извлекаются гораздо легче гвоздей, однако их цена значительно выше.

Источник

Чем кровельный саморез по дереву отличается от самореза по металлу?

Доброго времени суток, дорогие читатели! Очень рад быть полезным для вас. А сегодня хочу предоставить вашему вниманию одну небольшую статью вот о чем:

Как отличить кровельный саморез по дереву от кровельного самореза по металлу?

ВНЕШНИЙ ВИД САМОРЕЗА

Кровельный саморез состоит из нескольких частей:

• Шестигранная шляпка (благодаря ей саморез может проходить более толстые и твердые материалы и при этом не ломаться).
• Шайба с резиновым уплотнителем . Правильное название: шайба кровельная с EPDM. Благодаря шайбе соединение самореза с металлом защищено от попадания влаги. В следствие этого исключает гниение на месте их стыка. К тому же, резина гасит вибрацию, а это значит, что шанс того, что саморез разболтается, также минимален.
• Резьбовая часть .
• Сверло (или бур, если угодно).

ПРИМЕНЕНИЕ

Подобного рода саморезы применяются не только при кровельных работах. Но, так как они изначально были придуманы для кровли, то и называются кровельными.

Применяются они для прикручивания металлических листов к деревянной или металлической основе: обрещетке, забору, профильной трубе и пр.

ОТЛИЧИЯ

Саморезы кровельные по дереву еще называют «металл-дерево

«, а по металлу — «металл-металл «. Так именуются они потому что:

• Металл-дерево используется для того, чтобы прикрутить металл к дереву.
• Металл-металл — соответственно, для того, чтобы присоединить металл к металлу.

На самом деле отличить их очень легко. Вот вам подсказки:

• Диаметр самореза . Саморез кровельный по дереву производится диаметром 4,8 мм. А саморез кровельный по металлу — 5,5 мм.
• Ширина сверла . Как вы уже знаете, на кончике самореза находится сверло, которое помогает проходить металл. Так вот, у саморезов металл-дерево сверло уже, чем резьба, а у металл-металл саморезов сверло практического того же диаметра, что и резьба. Узкое сверло помогает пройти металл и не слишком сильно просверлить дерево, чтобы резьбой саморез надежно «засел» в деревянном основании. Широкое сверло также сделано не случайно, ведь такому саморезу приходится проходить 2 слоя металла.
• Длина . Иногда, если саморезы недлинные, их можно различить по тому, сколько миллиметров длина резьбовой части+сверла. Металл-дерево: 4,8*28, 4,8*35 мм. Металл-металл: 5,5*19, 5,5*25, 5,5*32, 5,5*38 мм.

Related Posts via Categories

• Класс прочности болтов – насколько хорошо метизы противостоят разрушению?
• Анкерный болт с гайкой – испытанный вариант крепежа
• Дюбель-гвоздь – какие крепежные изделия самые качественные?
• Анкерные болты – особый вид крепежа для сложных конструкций
• Обозначение болтов по ГОСТ – ориентируемся в мире метизов
• Как заклепать заклепку – автоматические и ручные методы для разных материалов
• Изготовление болтов – понятный технологический процесс
• Игольчатый пружинный шплинт – ушастый крепеж для сферы машиностроения
• Высокопрочные болты – полная информация о крепежных изделиях
• Размеры вытяжных заклепок – над чем следует подумать при расчете?

Стандартные размеры

Шиферные гвозди, благодаря которым лист асбестоцемента крепится к деревянной обрешетке, изготовляются в соответствии с ГОСТу стандартных размеров. Они фасуются по 5, 10 либо 15 кг в картонные коробки, а по 25 и 30 кг в ящики из дерева. Количество крепежных элементов в упаковке определяется массой. К примеру, 1 тысяча шиферных гвоздей наиболее приобритаемого размера 5х120 мм весит 24,48 кг. Стандартными размерами крепежных элементов, которыми необходимо крепить асбестоцементный лист, считают:

• 4х90 мм.
• 4х100 мм.
• 4х120 мм.
• 4,5х120 мм.
• 5х120 мм.

Доборные элементы для металлочерепицы

Чтобы правильно произвести монтаж металлочерепицы. необходимо использовать дополнительные доборные элементы. Использование доборных элементов позволяет эстетически обрамить крышу и защитить карнизы, коньки и стыки листов, они придают кровле законченный внешний вид. Коньки (плоский, фигурный, полукруглый) несут функцию защиты от проникновения воды, крепятся поверх листов металлочерепицы и закрывают внешние углы стыков. Ендова крепится перед укладкой листов и предназначается для отвода воды. Накладка ендовы крепится поверх металлочерепицы, препятствует попаданию мусора во внутренний стык кровли и придает ендовому узлу более эстетичный вид. Фронтовая планка крепится к основанию и защищает от влаги ее торцевую часть, отводит воду от краев крыши. Угол (внутренний, наружный) придерживает металлочерепицу в соответствующих углах. Снеговой барьер укладывается по периметру кровли, распределяет снеговую нагрузку.

Какие саморезы пригодны для монтажа кровли профнастила

Для такого покрытия используется специальный крепёж. В России саморезы для кровли из профнастила производятся с учётом требований ГОСТ 17917-86. Отличительная особенность таких винтов заключается в наличии буровой части на переднем конце, позволяющей производить сверление материала в процессе заворачивания винта. Вторая особенность – головка выполняется шестигранной формы, на торце наносится горячее клеймо производителя. Имеется также опорная шайба с пластиковой прокладкой под ней. (См. рис.2.)

Использование другого крепежа, как правило, приводит к многочисленным протечкам кровельного покрытия.

Сплошная обрешетка под листовые кровельные материалы

Если вы хоть раз встречались с листовыми материалами, то знаете, что их согнуть их достаточно сложно из-за их высокой жесткости. Но в строительной сфере не редко можно встретить и те материалы, которым ее не хватает. К таким продуктам можно отнести тонкие металлические листы. Для их монтажа используется сплошная обрешетка, хотя при большей жесткости они могли бы укладываться и на разряженную.

Такая обрешетка создается из обрезной доски, ее минимальная толщина равняется 25 миллиметрам. Что касается ширины, то она ни в коем случае не должна превышать 14 сантиметров. Все пиломатериалы на момент строительства должны быть сухими и обработаны защитными составами. В случае, когда шаг стропильных ног составляет 1 метр и монтированная доска прогибается под весом вашего тела, то придется создать двухслойную систему.

Обрешетка в два слоя создается при помощи установки дополнительных брусков, которые крепятся на стропильных ногах, параллельно коньку. Сечение данных элементов должно составлять примерно 50х50 миллиметров, можно больше. После этого слоя укладывается следующий, он располагается поверх данных брусков диагонально или вертикально.

Гвозди для обрешетки в данном случае должны быть в два раза больше прибиваемой доски, например, если вы планируете устанавливать доску, толщиной в 25 миллиметров, то вам подойдет метиз, длина которого составляет 50 миллиметров.

Поверх такой обрешетки не редко укладывают рубероид или кровельный пергамин. Данные материалы способствуют выравниванию кровельной поверхности и играют роль дополнительной гидроизоляции. Их укладка должна производиться технологией «внахлест». Стоит отметить, что получившееся основание будет не только отвечать требованиям, но и подходить практически под все виды кровельных материалов, например, металлочерепицу, профлист, толстые фальцевые картины, асбестоцементные листы, еврошифер и мягкую черепицу

Такой плотный кровельный пирог обладает отличной звукоизоляцией, что является важной особенностью при создании кровель из металлических покрытий

Сравнение с саморезами

Для крепления шифера помимо кровельных гвоздей могут использоваться специальные саморезы. Они отличаются тем, что для их закручивания применяют дрель-шуруповерт, а также не изготавливают предварительно отверстия. Саморезы лучше подходят для мягких, современных разновидностей шифера. Они обладают следующими характеристиками:

1. Саморезы для кровли изготавливаются из каленой стали, поэтому они прочнее, чем шиферные или толевые гвозди.
2. Выбор размеров кровельных саморезов гораздо разнообразнее, чем у гвоздей.
3. Кровельные саморезы производятся в разнообразной цветовой гамме, поэтому подходят для цветной кровли.
4. Выпускаются саморезы с креплениями под крестовую отвертку или гаечный ключ.
5. Некоторые модели саморезов снабжаются уплотнителем, защищающим отверстия от попадания воды.

Крепежные элементы для шифера

Пошаговая инструкция

Как выполнять монтаж профнастила:

1. На боковых частях обустраиваемой кровли устанавливаются ветровые планки, которые должны фиксироваться на лобовую доску и последнюю вершину профилированного настила при помощи оцинкованных кровельных саморезов.
2. При монтаже сложной ломаной и вальмовой кровли профилированный листовой материал подрезается непосредственно на месте установки при помощи ножниц по металлу. На линиях излома монтируются планки примыкания, расположение которых определяется стандартной схемой установки таких элементов.

Крепить профнастил при изломах крыши или её примыкании к стене следует по особой технологии

Крепление профнастила к обрешётке нужно выполнять в сухую погоду для исключения деформации деревянной поверхности от влаги

Надёжность всей кровельной системы во многом определяет прочность и качество крепления профнастила

Профилированный настил — это приемлемая стоимость и богатый выбор цветовой гаммы в сочетании с простотой монтажа и относительно небольшим весом. Для получения эстетичной и надёжной облицовки крыши следует строго придерживаться всех правил обустройства кровли на основе профнастила, благодаря чему средний эксплуатационный срок современного покрытия составит 15–30 лет.

Крепление профнастила на крыше саморезами — на что стоит обратить внимание

Крепление профнастила саморезами на крыше — самый ответственный этап монтажа кровли. Именно от того, насколько правильно уложены и закреплены листы профнастила зависит герметичность кровли, а также ее долговечность. Если вы не знаете, или не полностью разобрались, как крепить профлист на крыше, ни в коем случае не приступайте в работе. Не пытайтесь «разобраться по ходу дела», поскольку такой подход практически гарантированно приведет к порче материала или серьезному снижению эксплуатационных характеристик кровли.

Для крепления профнастила к обрешетке используются специальные саморезы. Они могут иметь диаметр от 4,8 до 6,3 мм и длину от 20 до 250 мм. Кровельные саморезы имеют под головкой специальную уплотнительную шайбу из неопреновой резины, которая защищает кровлю от возможных протечек в местах крепления. Можно также использовать и шурупы с плоской головкой. В этом случае под головку обязательно устанавливаются уплотнительные резиновые прокладки.

Крепление профнастила к прогонам, как правило, выполняется специальными удлиненными саморезами, что не всегда удобно. Чтобы этого избежать, необходимо рассчитывать шаг обрешетки исходя из ширины дна волны профилированного листа.

Особое внимание нужно обращать на качество саморезов, поскольку пересыхание и растрескивание материала, из которого изготовлены уплотнительные прокладки, неизбежно приведет к протеканию кровли. Фирменные саморезы всегда имеют на головке клеймо производителя. Обычно крепление профлиста к обрешетке считается надежным при использовании от 6 до 8 саморезов на 1 квадратный метр кровли

Обычно крепление профлиста к обрешетке считается надежным при использовании от 6 до 8 саморезов на 1 квадратный метр кровли.

Крепление профнастила к обрешетке производится в нижнюю волну. В этом случае обеспечивается наиболее плотное его прилегание и возможность протечки в месте крепления уменьшается до минимума. Укладывать подготовленные листы нужно обязательно с нахлестом в одну-две волны в ряду и 100-200 мм. между рядами. В верхней и нижней части кровли лист профнастила крепится к основанию в каждую волну, а в промежутках допускается крепление через одну или две волны. Между собой листы профнастила соединяются обычно с помощью заклепок. Для этого применяются специальные ручные пистолеты.

Саморезы должны завинчиваться строго перпендикулярно плоскости листа профнастила, поскольку любой перекос приведет к неплотному прилеганию уплотнительной шайбы и, как следствие, к возможной протечке

Это особенно важно тогда, когда производится крепление профлиста к прогонам, поскольку в этом случае длина шурупа значительно больше, а значит — и вероятность перекоса выше

Конек крепится к обрешетке через верхнюю волну листа, что обеспечивает наиболее плотное соединение элементов конька с профнастилом. Кроме того, при небольших уклонах кровли рекомендуется в нижние волны профлиста под коньком устанавливать уплотнительные прокладки. Они препятствуют попаданию воды под конек при сильном боковом дожде.
