Как увеличить теплоотдачу батареи центрального отопления максимально эффективно?

Влияние размещения и способа подключения радиаторов на теплообмен

Лучшим местом размещения радиатора является место под световыми проемами, поскольку через окно, каким бы утепленным оно не было, происходят наибольшие потери тепла. Кроме того, горячий воздух от отопительного прибора создает тепловую завесу: холодный воздух от окна не распространяется по помещению, улучшается циркуляция.

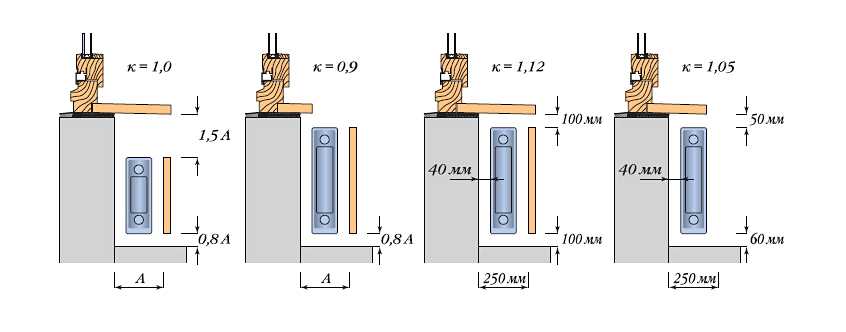

Изменение тепловой мощности радиатора в зависимости от размещения и наличия экрана.

Если вы решили скрыть радиаторы под экраны или декоративные панели, это приведет к потере мощности. Иногда к таким мерам прибегают, чтобы целенаправленно снизить силу теплового потока на 10-15%.

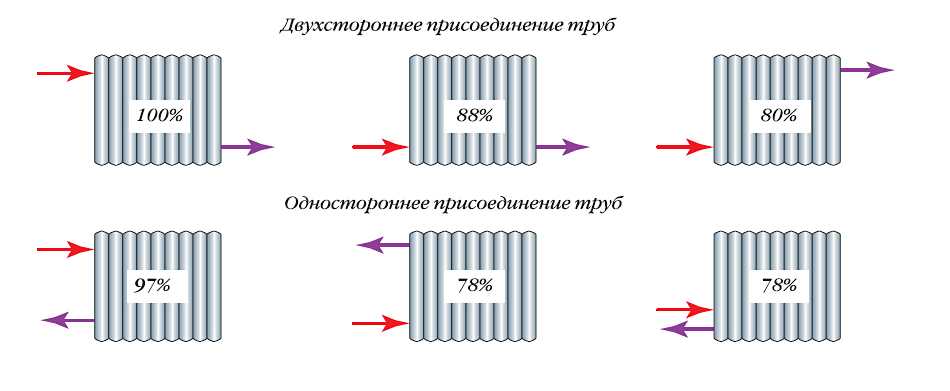

Снижение тепловой мощности при различных способах подключения.

Существенное влияние оказывает и способ подключения радиаторов:

Двустороннее или одностороннее. Подвод труб с разных сторон помогает увеличить теплоотдачу батареи, при таком подключении мощность прибора соответствует заявленной максимальной. Однако конструктивно к радиаторам с менее, чем 20 секциями лучше подводить трубы с одной стороны.
Верхнее или нижнее. Подача теплоносителя в верхнюю часть батареи, при отводе через нижнюю, оказывает минимальное влияние на теплопередачу. Подача снизу вверх снижает показатель на 20-22%.

Способы, как можно увеличить теплоотдачу

Вне зависимости от мощности радиаторов владельцам домов и квартир все равно хочется повысить их теплоотдачу. Особенно актуальным такое стремление становится с приходом холодного периода года. В зимнюю стужу нередко даже при работе на полную мощность радиатор может не справиться с поддержанием комфортного температурного режима в помещении.

Существует несколько способов, позволяющих увеличить теплоотдачу приборов отопления:

Регулярное проведение влажной уборки с целью очистки поверхности батарей. Чем чище они будут, тем выше уровень их теплоотдачи.
Не менее важен момент правильного окрашивания радиатора, особенно это касается чугунных приборов. Дело в том, что многослойно нанесенная краска препятствует эффективной теплоотдаче. Перед тем, как приступить к покраске радиатора отопления. следует удалить старый слой. Не менее эффективно применение специальных эмалей, предназначенных для трубопроводов и отопительных приборов, поскольку они имеют низкое сопротивление теплоотдаче.
Для обеспечения максимальной мощности, необходимо правильно смонтировать эти устройства.
Среди основных ошибок, допускаемых при монтаже, специалисты отмечают: — наклон батареи; — установку прибора слишком близко к напольному покрытию или к стене; — перекрытие доступа к радиаторам предметами обстановки и установка неподходящих отражающих экранов.
Для повышения эффективности отопительных батарей не помешает проведение ревизии их внутренней полости. Нередко в процессе подключения батарей отопления к системе образуются заусеницы, из-за которых при эксплуатации образуются засоры, препятствующие свободному передвижению теплоносителя.
Можно поместить на стену за отопительным прибором теплоотражающий экран, сделанный из фольгированного материала.

Познавательное видео о теплоотдаче радиаторов отопления:

5 способов увеличения кпд отопительной системы

Существует несколько простых способов, как повысить кпд батареи отопления без особых материальных и трудовых затрат. Рассмотрим их подробно. (См. также: Автономные системы отопления)

Поддержание поверхности отопительных приборов в чистоте.

Каким бы невероятным не казалось это утверждение, но даже тонкий слой пыли на радиаторах ведёт к понижению теплоотдачи. Например, кпд алюминиевых радиаторов, загрязнённых слоем пыли, может понизиться на 20–25%. Кроме того, в регулярной очистке нуждается и внутренняя часть батареи. С первой проблемой можно справиться самостоятельно путём обычной влажной уборки, а вот для второго придётся обратиться к квалифицированному специалисту. Сантехники имеют на вооружении знания и навыки, которые помогут в короткие сроки очистить радиатор от накипи и других загрязнений, скопившихся в процессе эксплуатации.

Окрашивание радиаторов соответствующей их назначению краской.

Во-первых, для окрашивания необходимо подбирать краску тёмных расцветок. Благодаря этому удастся добиться не только хорошего нагрева батарей, но и значительного повышения теплоотдачи. Во-вторых, необходимо выбрать для окрашивания подходящую краску. В качестве покрытия для чугунных радиаторов отопления лучше использовать известные всем эмали, а для алюминиевых и стальных батарей больше подойдут акриловые, алкидные и акрилатные эмали.

Почему вопрос с покраской стоит так, а не иначе, можно объяснить достаточно просто: чугунные радиаторы достаточно легко поддаются окраске любыми видами эмали ввиду своего строения. Тонкие пластины алюминиевых радиаторов могут быть забиты слишком толстым слоем краски. В заводских условиях радиаторы с тонким корпусом и множеством пластин окрашивают порошковыми красками, которые не представляют угрозы для качественных характеристик радиатора и не изменяют вид его теплоотдачи. Окраска батареи в тёмный цвет позволяет повысить кпд отопительных элементов до 15% от обычного значения. (См. также: Сравнение систем отопления)

Использование отражающих экранов.

Тепло, которое излучает батарея, распространяется во все стороны. Поэтому как минимум половина полезного теплового излучения уходит в стену, расположенную за приборами отопления. Уменьшить напрасные потери тепла можно, расположив за радиатором экран, например, из обычной фольги или готовый, купленный в магазине. При использовании даже самодельного экрана из тонкого металлического листа не только прекращается нагрев стены, но и создаётся дополнительный источник тепла, так как, нагреваясь, экран сам начинает отдавать тепло в помещение. При использовании отражающего экрана, кпд чугунных батарей, да и многих других, можно повысить до 10–15%.

Увеличение площади поверхности батарей.

Между площадью поверхности, которая излучает тепло, и количеством этого тепла есть самая прямая зависимость. Для увеличения теплоотдачи радиаторов можно использовать дополнительный кожух. Материал, из которого он будет изготовлен, необходимо тщательно выдирать. Например, наибольшей теплоотдачей обладают кожухи из алюминия. Их используют в качестве дополнения к чугунным радиаторам. При частых перебоях в работе отопительных систем стоит подумать о приобретении стальных кожухов, которые очень долго сохраняют полученное от радиаторов тепло. Соответственно, этот тип кожухов для батарей отдаёт тепло в окружающее пространство намного дольше других.

Создать дополнительные потоки воздуха в помещении.

Если направить на приборы отопления поток воздуха, например, с помощью обычного бытового вентилятора, то нагрев воздуха в помещении будет происходить значительно быстрее. При этом стоит учитывать, что направление воздушного потока должно быть вертикальным и направленным снизу вверх. При таком способе повышение кпд радиаторов может достигать 5–10%.

Используя даже один способ улучшения теплоотдачи батарей, можно значительно повысить температуру в помещении и снизить затраты на дополнительный обогрев. Перед тем, как вы приступите к улучшению характеристик радиаторов, убедитесь в правильности их подключения к теплосети и в том, что регуляторы подачи тепла на приборах последнего поколения установлены на необходимое значение

Кроме того, при постоянной проблеме с теплоснабжением, нужно уделить внимание теплоизоляции стен и окон, через которые обычно и уходит тепло. Утеплять нужно не только наружные стены, но и те, которые выходят на лестничную клетку

Что такое кпд и как его рассчитать

Теплоотдача приборов отопления, к которым относятся батареи или радиаторы, складывается из количественного показателя тепла, которое передано батареей за определённый промежуток времени и измеряется в Ваттах. Процесс теплоотдачи батареями проходит в результате процессов, которые известны как конвекция, излучение и теплообмен. Любой радиатор использует эти три вида теплообмена. В процентном соотношении эти виды передачи тепла могут варьироваться у различных типов батарей.

Каким будет кпд обогревателей, в подавляющем большинстве случаев зависит от материала, из которого они изготовлены. Рассмотрим, какими преимуществами и недостатками обладают радиаторы, изготовленные из разных видов материала.

Чугун обладает сравнительно низкой теплопроводностью, поэтому батареи из этого материала не являются лучшим вариантом. К тому же небольшая поверхность этих приборов отопления значительно снижает теплоотдачу и происходит за счёт излучения. В обычных условиях квартиры мощность батареи из чугуна составляет не более 60 Вт.

(См. также: Какой лучше выбрать радиатор отопления)

Сталь несколько выше чугунных. Более активная теплоотдача происходит из-за наличия дополнительных рёбер, которые увеличивают площадь излучения тепла. Теплоотдача происходит в результате конвекции, мощность составляет примерно 100 Вт.

Алюминий обладает наибольшей из всех предыдущих вариантов теплопроводностью, мощность их составляет около 200 Вт.

Кроме того, для наиболее эффективного обогрева необходимо учесть, какая мощность может потребоваться. При расчёте необходимой для помещения мощности обогревательных приборов используется количество стен, выходящих на улицу и окон. На каждые 10 м2 пола при наличии 1 наружной стены и окна требуется около 1 Квт тепловой мощности батареи. Если наружных стен 2, то требуемая мощность составляет уже 1,3 кВт. (См. также: Печи с водяным отоплением)

Нижнее подключение используется в том случае, если теплопроводные трубы скрыты под стяжкой пола и не исключает потерю тепла в количестве до 10% от исходного значения. Наименее эффективным считается однотрубное подключение, так как потеря мощности обогревательного прибора при этом способе может достигать 45%.

Как увеличить теплообмен батарей отопления? Памятка

Для повышения теплоотдачи радиаторов необходимо выполнить пять основных условий. Рассмотрим их:

Нельзя допустить, чтобы на отопительном приборе собиралась пыль, так как микрочастицы значительно снижают теплоотдачу, также необходимо содержать в чистоте и внутреннюю часть этого устройства;
Окрашивать обогревательные приборы лучше в темный цвет, так как именно такие оттенки способствуют не только поглощению, но и излучению света. Для этого лучше применить белила изготовленные на основе цинка и тогда коэффициент полезного действия отопительной системы и в частности батареи возрастет почти на 15%;
Самым простым ответом, на вопрос: — как повысить теплоотдачу батарей? — является совет: — на стену за радиатором необходимо повесить отражающий экран, для этого пригодна обыкновенная фольга, которая перенаправит тепло выходящее наружу во внутрь помещения. Возьмите данный материал или металлический лист и закрепите его на стене (за отопительным прибором) и сразу почувствуется, что воздух прогрелся;
Для того чтобы теплоотдача отопительного батареи повысилась необходимо увеличить площадь поверхности радиатора, для этого применяют кожухи, которые могут быть из алюминия. В том случае, если батарея плохо обогревает помещение, тогда используют именно такие кожухи, так как данный металл быстро греется и отдает тепло.
Если батареи часто отключают нужно приобрести железный элемент, который греется дольше и теплоотдачу передает более длительное время;
Когда теплый воздух от батареи циркулирует в ненужном направлении, то на радиатор направляют поток воздуха от работающих вентиляторов, которые перенаправят горячий воздух в нужное русло;
Если дома имеется несколько компьютерных кулеров, которые не применяют, тогда их располагают в нижней части радиатора, и они будут помогать теплому воздуху, быстрее циркулировать от пола к потолку.

Рассмотренные случаи дают ответ на вопрос: — как увеличить теплоотдачу батарей? но кроме этого необходимо учесть и другие факторы, такие как — мощность отопительного прибора, его качество, способ подсоединения и соблюдения некоторых правил во время установки.

Ручные вентили

Вентили с ручной регулировкой позволяют изменять объем теплоносителя, поступающего в радиатор, за счет увеличения или уменьшения диаметра проходного отверстия.

В состав вентиля входит клапан, имеющий запорную головку. Она, в свою очередь, связана с рукояткой, на которую может быть нанесена шкала с делениями. Поворот рукоятки вызывает перемещение запорной головки и изменение объема поступающего теплоносителя в меньшую или большую сторону. Метки на шкале позволяют выставить требуемую температуру батареи.

Ручные вентили просты, надежны и недороги, однако требуют регулярного контроля.

Увеличение теплоотдачи.

Для эффективного увеличения показателя излучаемого тепла, есть много способов:

установка конвектора;
покраска труб черной краской;
установка регистра;
дополнительные секции батареи.

Конвектор представляет собой изогнутую трубу с металлическими пластинами. Изготовить его можно самостоятельно или купить в магазине более современный аналог.

Применение матовой черной краски для окрашивания поверхности теплоносителя тоже дает неплохой результат. Эстетически это выглядит не очень привлекательно, но если речь идет о комфорте, то приходится выбирать.

Еще одной недорогой и достаточно популярной конструкцией является регистр. Это несколько соединенных между собой широких труб с заваренными срезами. К ним также относятся полотенцесушители, радиаторы, магистральные линии и даже обыкновенную стальную трубу, закрепленную по всему периметру комнаты.

Мелкие подробности.

Чтобы быстрее и точнее замерить температуру батареи парового отопления, достаточно нанести на шарик датчика цифрового термометра небольшое количество теплопроводной пасты «КПТ-8». Место контакта на время измерения нужно прикрыть несколькими слоями ткани или слоем поролона.

Вышеописанный эксперимент заставил меня усомниться в точности моего цифрового термометра. Чтобы убедиться в правильности его показаний, я их сравнил с показаниями ртутного термометра. Для этого, погрузил оба термометра в горячую воду на одинаковую глубину и проследил за показаниями по мере остывания воды.

Продолжительная работа вентиляторов сразу выявила слабое место современных девайсов.

Если у вентилятора «Пингвин» 1973 года выпуска передний подшипник скольжения оборудован сальником (стрелкой отмечено отверстие для наполнения сальника маслом), что и позволило ему проработать уже почти 40 лет, то в современном вентиляторе такого сальника нет и в помине.

Кроме этого, у «Пингвина» есть пружина, предотвращающая возникновение продольных биений вала. Новый же вентилятор после двух суток работы начал тарахтеть, так как из-за продольного биения вала, вызванного эксцентриситетом пропеллера, быстро износилась одна из фторопластовых прокладок.

Для устранения продольного люфта, понадобилось несколько обычных и две тонкостенные шайбы, а также прокладка вырезанная из поролона.

Сначала я разобрал статор.

Потом надел тонкостенные шайбы и прокладку на вал двигателя, а остальными шайбами увеличил зазор между подшипниками.

Чтобы обеспечить сколь-нибудь продолжительную работу вентилятора, вырезал из войлока сальник, а из какой-то капроновой крышки заглушку сальника и запрессовал всё это в углубление вокруг вала. Естественно, масла тоже не пожалел.

Начал думать о покупке двух десятков компьютерных 120-ти миллиметровых вентиляторов. Думаю, если установить их прямо между секциями батарей, то при этом должен снизиться шум и повыситься эффективность теплоотдачи.

Сравнение по другим характеристикам

Об одной особенности работы батарей – инертности – уже упоминалось выше. Но чтобы сравнение радиаторов отопления выглядело объективным, кроме теплоотдачи следует учесть и другие важные параметры:

рабочее и максимальное давление теплоносителя;
количество вмещаемой воды;
масса.

Ограничение по рабочему давлению определяет, можно ли устанавливать отопительный прибор в многоэтажных зданиях, где высота подъема воды сетевыми насосами может достигать сотни метров. Параметр не играет роли для частных домов, где давление в системе невысокое, максимум 3 Бар.

Сравнение по вместительности радиаторов может дать представление об общем количестве воды в сети, которое придется нагревать. Ну а масса изделия важна при выборе места установки и способа крепления батареи.

В качестве примера ниже показана сравнительная таблица характеристик различных радиаторов отопления одинакового размера:

Правила, которые необходимо соблюдать во время монтажа

Для того чтобы не скапливался воздух, при установке отопительной батареи применяют строительный уровень;
От пола до радиатора и от батареи до подоконника расстояние должно составлять 10 см, а от стенки обогревательная установка располагается на 3 см промежутке;
Если мебель размещают перед лицевой панелью отопительной батареи, тогда соблюдают нужное расстояние (10 см);
Но помните, что переднюю панель плохо работающего обогревательного прибора нельзя закрывать шторами, декоративными решетками и экранами, а также кожухами;
При монтаже подводки не применяют контруклоны, также система не должна возвышаться или провисать;
Если батарея плохо греет, тогда одной из причин может быть засорение труб или самого обогревательного прибора.

Оно может появиться из-за заусениц на резьбовом соединении и поэтому желательно перед работами по установке зачистить их;
Также увеличение теплоотдачи батареи можно добиться, нарастив секции. Но в том случае, если подсоединение боковое, тогда это будет неэффективно, потому что протяжная батарея будет нагреваться медленно и выходом из сложившейся ситуации будет переход на диагональное подсоединение;
Одной из первых причин неправильного монтажа и недостаточной теплоотдачи отопительного прибора является наклон радиатора, его близкая установка к стене или к полу, а также перекрытие мебелью или декоративными элементами, о чем было оговорено выше.

Как правильно рассчитать мощность батареи отопления

Необходимо отметить, что теплоотдача это и есть мощность или тепловой поток обогревательного прибора. Рассмотрим, как производится его расчет для конкретного помещения, которое в нашем случае имеет площадь 14 м 2 и высоту потолка 2,7 м.

Самый распространенный способ правильного расчета основывается на наличии наружных стен и окон в комнате.

Например:

если помещение имеет одну стенку выходящую на улицу и одно окно, тогда на 10 м 2 необходимо 1 кВт мощности;
если комната имеет две наружные стенки и два окна, тогда на 10 м 2. потребуются отопительный прибор с теплоотдачей 1,3 кВт.

Рассмотрим второй метод определения нужного количества теплового потока для обогрева того или иного помещения:

S * h * 41, где S — площадь комнаты;
h — высота потолка;
41 — показатель минимальной мощности на 1 м 3 помещения.

Произведя расчет по данной формуле, определим, что для нашей комнаты площадью 14 м 2 и высотой потока 2,7 м, получим, что нам необходимо приобрести радиатор мощностью 14*2,7*41=1549 Вт, что соответствует 1,5 кВт, а так как одна секция (в зависимости от марки) имеет мощность до 100 Вт, то достаточно легко можно определить, что потребуется приобрести 15 секционную батарею отопления.

Это важно! Если во время расчета получают не целое выражение, тогда его округляют в большую сторону. В том случае, если хотят узнать, как регулировать тепло в батареях, необходимо произвести работы по монтажу терморегулятора, который обеспечивает равномерное прогревание помещения до определенной температуры

В том случае, если хотят узнать, как регулировать тепло в батареях, необходимо произвести работы по монтажу терморегулятора, который обеспечивает равномерное прогревание помещения до определенной температуры.

Заключение

Для качественной работы отопительного прибора, а также для прогрева помещения необходимо определить теплоотдачу батареи и при необходимости попробовать увеличить ее.

Мы рассмотрели вопрос о том, как можно самостоятельно произвести работы по повышению теплоотдачи отопительной системы, но в том случае если не разберетесь что к чему, тогда вызовите сантехника, который не только быстро и качественно выполнит всю необходимую работу, но и объяснит что и как нужно делать.

(Пока нет голосов)

Инструкция по усилению теплоотдачи

цвет батарей и чистота их поверхности;
корректное отражение тепла;
увеличение размера радиаторов;
циркуляция воздуха, исходящего от источника тепла.

Чтобы повысить эффективность работы системы отопления в квартире или частном доме, домашним мастерам для начала придется вспомнить школьный курс физики. Как известно, теплоотдача предметов темного цвета гораздо выше, чем аналогичный показатель светлых поверхностей.

Вывод напрашивается сам собой: если нужно повысить эффективность обогрева помещения, достаточно для начала перекрасить радиаторы в темный цвет. Экспериментальным путем было доказано, что батарея, покрашенная в бронзовый или коричневый цвет, дает тепла на 20–25% больше, чем аналогичный белый радиатор.

Однако, прежде чем красить всю систему отопления или ее часть, рекомендуется провести… влажную уборку! Дело в том, что слой пыли значительно уменьшает теплоотдачу всей системы отопления, выполняя роль теплоизоляции. Таким образом, поддержание чистоты батареи — это не просто соблюдение требований гигиены и эстетики жилища, но и простой метод повышения эффективности ее работы.

Пыль это не единственный «враг» теплых батарей в отопительный сезон. Многочисленные слои краски на радиаторах также выполняют роль теплоизоляции. Если вами запланирован косметический ремонт системы отопления без замены ее составляющих, то мастера советуют удалить прежние наслоения краски и только потом заново окрашивать трубы и радиаторы.

Совет: для покраски батарей лучше выбирать специальные эмали с минимальной теплоизоляцией.

Теплоотражающий экран своими руками

У батареи есть одно негативное свойство — она в одинаковой мере нагревает воздух во всех направлениях. Таким образом, часть тепла уходит во внешнюю стену. Эту ситуацию можно улучшить своими силами. Для этого понадобится закрепить на стене за батареей отражающий экран. Его роль может выполнять обыкновенная фольга, которую клеят непосредственно на стену либо на слой утеплителя.

Его закрепляют при помощи жидких гвоздей. Некоторые домовладельцы, которым не хочется уделять этому процессу слишком много времени, просто помещают за радиатор кусок фольги соответствующего размера, ничем его не фиксируя.

Вместо фольги можно использовать черную металлическую поверхность с гофрированными вертикальными ребрами. Она вбирает в себя тепло, выполняя роль дополнительного конвектора.

Больше секций — сильнее эффект

системы отопления

Если ремонт уже окончен, и в вычислении мощности системы отопления была допущена ошибка, мастер всегда может ликвидировать эту оплошность, проведя локальную реконструкцию. Батареи секционного типа «усиливают» методом добавления секций, а для панельных конструкций действует иной метод — замена панелей на более мощные. Безусловно, все работы подобного рода производятся только в летнее время, когда батареи центрального отопления отключены.

Вам не придется платить за отопление больше, если в квартире не установлены счетчики расхода теплоносителя. Вне зависимости от количества радиаторов или их размеров в отопительный сезон вы будете оплачивать фиксированные счета, но при этом температура воздуха в помещении значительно повысится.

Совет: в просторных комнатах лучше установить многосекционные батареи, ведь с увеличением площади радиатора возрастает и его КПД. Следует заметить, что, если мощность всей системы изначально рассчитана неправильно, то увеличение количества источников тепла в сети — это не самый лучший способ повысить ее теплоотдачу. Применив этот метод, вы можете сильно увеличить нагрузку на сеть.

https://www.youtube.com/watch?v=nSewFwPhHhM

Есть несколько более простых и доступных способов увеличить площадь радиатора без приобретения дополнительных секций. Речь идет об экране из алюминия или защитном кожухе из стальных элементов, которые нагреваются непосредственно от батареи, увеличивая ее площадь и КПД.

Потребление газа: сколько «тянет» отопление

В среднем для обогрева дома площадью 150 м2 требуется порядка 15 кВт/ч энергии. Однако эта цифра не является абсолютной. Котел на полную мощность работает не постоянно, а уровень энергоэффективности у всех зданий очень разный. Поэтому лучше говорить о примерных объемах потребления газа за год (точнее, за отопительный сезон).

В странах ЕС за последние десятилетия произошло значительное (на порядок) увеличение основных показателей энергетической эффективности зданий.

Европейские нормативы требуют, чтобы расход газа за отопительный период в жилом доме площадью порядка 150 м2, для одной семьи, не превышал примерно 2200 м3 за сезон. При этом энергосберегающими признают здания, сезонная потребность которых в газе не превышает порядка 1300 м3.

В Украине для отопления дома площадью 150 м2 может потребоваться до 3500-4500 м3 природного газа за сезон!

Уменьшение теплопотерь

К сведению! Сразу оговоримся, что данный пункт относится к проблеме в целом, а не к радиаторам конкретно.

Начнём мы наш анализ с банальной вещи – снижение теплопотерь. Для большинства не секрет, что на различного рода ограждения приходится до 60% тепловых потерь. Посмотрите на калькулятор ниже.

Давайте оставим параметры по умолчанию, но попробуем «поиграться» с характеристиками стены, пола, потолка и проёмов. Сравним идеальный случай, когда внешние стены утеплены, сверху и снизу находится отапливаемое помещение, имеется одно окно с двухкамерным стеклопакетом. В этом случае понадобится всего 1,2 кВт на отопление такого помещения. А теперь посмотрим случай, когда стены не утеплены, сверху и снизу неотапливаемые помещения, а окно обычное деревянное. В этом случае понадобится аж 4,69 кВт! Значительная разница, не правда ли?

Примерные величины теплопотерь через ограждающие конструкции

Именно поэтому первым-наперво необходимо обеспечить уменьшение теплопотерь всеми доступными способами, после чего переходить непосредственно к радиаторам.

Вывод: эффективно на 100%.

Новое строительство

Проектирование системы отопления новостройки должно заведомо выполняться с учетом принципов энергосбережения. Основой проекта является расчет теплоотдачи, иными словами количества тепла, выделяемое с поверхности труб и других элементов системы отопления в окружающую среду.

Этот расчет необходим для:

Определения оптимальных параметров системы отопления для создания определенного температурного режима в помещениях вашего жилища.
Принятия решения по мерам утепления с учетом теплопотерь через основные конструкции строения.

Ранее отопительные магистральные трубопроводы выполнялись в основном из стальных изделий, сегодня же используются более практичные и надежные материалы. К примеру, полипропиленовые изделия имеют несколько весомых преимуществ: малый вес и небольшая эластичность, увеличивающая прочность.

Металлопластик легко резать, в отличие от стальных труб, для которых требуется специальный инструмент

Расчет теплоотдачи

Перед тем, как начать строительные работы, следует произвести необходимые расчеты по извлечению максимальной пользы от труб отопления. Если вы не знаете, какие формулы использовать и как правильно считать, нижеизложенная инструкция поможет вам в этом.

Самостоятельный расчет теплоотдачи поверхности труб выполняется по формуле Q = K x F x ∆t, где:

Q – искомая теплоотдача, Ккал/ч.
K – коэффициент теплоотдачи воды в трубе, Ккал/(м2 х ч х 0 С).
F – площадь нагреваемой поверхности, м2.
∆t – тепловой напор, 0 С.

Коэффициент теплопроводности (К) в свою очередь высчитывается по сложным формулам, поэтому используем готовое значение из технических источников – от 8 до 12,5 Ккал/(м2 х ч х 0 С) для стальных труб.

Площадь поверхности трубы просчитывается по знакомой всем из школьной программы геометрической формулы для определения площади боковой поверхности цилиндра F = П х d x l, где:

П = 3,14 математическая постоянная.
d – диаметр указан в метрах.
l – длина трубы, также в подсчет в м.

Для расчета теплового напора существует формула ∆t = 0,5 х (t_п + t_о) – t_в, где:

t_п – температура теплоносителя на входе.
t_о – температура теплоносителя на выходе.
t_в – температура в помещении.

Теоретическая теплоотдача стальной трубы, рассчитывается с учетом условно заданных значений температуры теплоносителя на входе-выходе и комнате согласно СНиПам, которые составляют:

Установка регуляторы температуры позволяет выставлять температуру для комфортного проживания

t_п = 80 градусов
t_о = 70 градусов
t_в = 20 градусов

В результате нехитрых расчетов (0,5х(80+70) -20) получим значение теплового напора ∆t = 55 градусов.

Низкая эффективность связана с большой потерей тепла сквозь стены, оконные проемы и пол

Пример расчета

Выполним теоретический расчет теплоотдачи для самой ходовой в системе отопления стальной трубы с диаметром 25 мм и протяженностью один метр.

В первую очередь высчитаем площадь нашего отрезка трубы F = 3,14 х 0,025 х 1= 0,0785 м2.
Далее смотрим в таблицу коэффициентов теплоотдачи стальной трубы с диаметром 25 мм. Он составляет (для труб диаметром до 40 мм, проложенных в одну нитку при теоретическом тепловом напоре равном 55 градусов) К=11,5.
Применим основную формулу и получим значение теплоотдачи Q = 11,5х0,0785х55=49,65 Ккал/ч.

Важно знать не только какова теплоотдача трубы – таблица на рисунке поможет определить данный показатель других элементов системы отопления

На первый взгляд расчет совсем несложный, но это в теории.

Для создания проекта реальной системы отопления необходимы тщательные расчеты с учетом параметров всех элементов, составляющих систему, в том числе:

Отопительных приборов.
Фитингов и запорной арматуры.
Обводных линий.
Утепленных участков магистрали и т.п.

По аналогии с расчетом параметров стальной трубы вычисляется теплоотдача медной трубы или любой другой, для этого мы разместили в данной статье несколько полезных и познавательных рисунков.

Отличная теплоотдача металлопластиковой трубы и другие преимущества делают ее наиболее предпочтительным вариантом при создании современных отопительных систем, в том числе альтернативных. Поэтому если вы только начинаете возведение загородного дома, то стоит остановить свой выбор именно на этом современном материале.

Еще один момент, с которым придется столкнуться после установки оборудования системы отопления – декоративная отделка, чтобы скрыть непривлекательные радиаторы и трубопровод

Увеличение теплоотдачи краской

Существуют простейшие способы оптимизации температуры в помещении, которые не требуют вызова специалистов. Примером служит окрашивание батарей отопления. Согласно курсу физики, теплоотдача у темных предметов выше, чем у светлых. Есть мнение, что окраска белого радиатора в коричневый или темно-бронзовый цвет повысит выделение тепла на 20–25%. Выбирать краску для батареи нужно тщательно — лучше купить эмаль с самой низкой способностью к теплоизоляции.

Окрашивание в черный цвет

Самой темной краской среди всех возможных является черная, и именно ее рекомендуется использовать для покраски труб и батарей отопления. Есть физическое понятие «абсолютно черного тела», которое наиболее емко поглощает и излучает энергию. Действительно, при проведении расчетов мощность излучения белой батареи будет ниже, чем той, что выкрашена в черный матовый цвет.

На практике же изменение цвета батареи не приносит существенной пользы, ведь все подсчеты относятся к идеальным условиям эксплуатации. Поскольку в обычных радиаторах отмечается конвективный теплообмен, смена внешнего вида батареи на него почти не повлияет. Более того, делать батарею черной не стоит и из эстетических соображений, ведь она будет смотреться тяжело и даже отталкивающе. Единственным выходом станет применение специального темного алюминиевого кожуха, который надевается на радиатор. Он несколько увеличивает теплоотдачу, хотя при слабом нагреве теплоносителя и засоренности батарей тоже будет бесполезным.

Удаление лишней краски и пыли

До принятия радикальных мер можно попытаться улучшить теплообмен батареи наименее сложным способом. Нередко на поверхности изделия присутствует толстый слой пыли, который служит своеобразным теплоизолятором. Вначале стоит тщательно промыть радиатор, удалив грязь, и только затем оценить качество его работы.

Зависимость тепловой мощности от формы

Какой бы ни был высокий коэффициент теплоотдачи металла, многое зависит от формы радиатора. Возьмем, к примеру, стальные панельные радиаторы. Они имеют много видов и могут выглядеть по-разному. Но в большинстве своем это несколько панелей со сформованными в них каналами, по которым протекает теплоноситель. Одна такая панель 50*50 см имеет тепловую мощность 377 Вт. Но если к ней приварить полосы металла, то радиатор такого же размера будет отдавать при тех же условиях 569 Вт. Разница в полтора раза. И это притом, что не добавилось ни каналов, не изменилась интенсивность нагрева (скорость движения теплоносителя и его температура остались такими же). Просто площадь теплоотдачи стала больше.

Добавив к стальной панели ребра можно на 50% увеличить теплоотдачу

Потому современные производители и проводят исследования, а современные модели радиаторов имеют дополнительные ребра, улучшающие движение воздуха вдоль отопительных приборов. Именно из-за них и имеют они высокие показатели теплоотдачи. Исключение — чугунные батареи: этот сплав очень хрупок и непластичен, и не поддается ковке или другой обработке. По этой причине и формы у них большей частью традиционные, и показатели низкие.

Как мы выяснили, в зависимости от формы теплоотдача секции радиатора изменяется в довольно широких пределах. Потому, чтобы в комнатах было тепло, при расчете системы опираться нужно на конкретные данные. Сначала выбираете производителя и модель радиатора, потом под выбранный тип рассчитываете необходимое количество секций (или их тип, размеры, в случае с панельными радиаторами).
