Угловая струбцина своими руками

Формирование углов на ус

Одним из лучших способов создания углов различных объемных изделий является стык на ус. Он позволяет создать монолитную конструкцию, скрыть волокна торца, тем самым обеспечить привлекательный вид. Этот способ подходит для самых разнообразных изделий, но чаще всего применяется для изготовления рамок и деталей корпусной мебели.

Для создания соединения в каждой из деревянных деталей делают пропилы под углом, равным половине угла, под которым встречаются заготовки. Чаще всего этот угол прямой, следовательно, запилы выполняют под 45 градусов, тем не менее угол может варьироваться в широких пределах. Работы выполняют по следующему алгоритму.

Вначале размечают детали

Важно не забывать, что разметка выполняется по длинной стороне, в противном случае можно не угадать с размерами

На кромках, которые будут соединены, проводят линию под требуемым углом. Комбинированным угольником разметку переносят на каждую сторону заготовки. Затем выполняют распил, для которого лучше использовать электрическую торцовую пилу, но можно работать и ручным инструментом

Работая ножовкой, важно контролировать угол среза, нелишним будет воспользоваться бруском в качестве направляющей

Соединение вполдерева

Чтобы выполнить такое соединение двух деревянных деталей, требуются определенные навыки и наличие опыта. Выполняется оно следующим образом. В обеих заготовках выполняются выборки глубиной, которая соответствует половине их толщины. Ширина выборки должна быть равна ширине детали.

Способ соединения деревянных деталей вполдерева можно выполнить под разными углами

В таком случае важно следить, чтобы угол был одинаковый на обеих деревянных заготовках, а ширина соответствовала ширине детали. Благодаря этому детали плотно прижимаются одна к другой, а их кромки расположены в одной плоскости. Кроме того, такое соединение может быть полным или частичным

В случае частичного соединения конец одной заготовки срезают под определенным углом, а на конце другой делают соответствующую выборку. К таким соединениям относят угловое в ус вполдерева. Суть заключается в подрезке обоих шипов под углом в 45о, вследствие чего шов между ними располагается по диагонали. При использовании этого способа нужно быть особо аккуратным, а угловые надрезы выполнять специальным инструментом — стуслом

Кроме того, такое соединение может быть полным или частичным. В случае частичного соединения конец одной заготовки срезают под определенным углом, а на конце другой делают соответствующую выборку. К таким соединениям относят угловое в ус вполдерева. Суть заключается в подрезке обоих шипов под углом в 45о, вследствие чего шов между ними располагается по диагонали. При использовании этого способа нужно быть особо аккуратным, а угловые надрезы выполнять специальным инструментом — стуслом.

Особенности монтажа

Необходимо помнить, что нагели должны быть обязательно прочнее соединяемого материала. Например, для скрепления сосновых бревен подойдут штыри из лиственницы, а березовую древесину необходимо скреплять не менее тяжелым материалом: березой или дубом. Бревна и крепеж должны быть одинаковой степени сухости, иначе механизм изменения давления и изгиба будет нарушен, крепеж растрескается.

Выстроить баню или сруб под дом в одиночку проблематично. Для работы с нагелями нужно привлекать нескольких работников.

Основные требования, которые нужно соблюдать при монтаже:

1. Отверстия в центральных частях венцов просверливают строго вертикально – по оси стен. Верхнее бревно обычно прошивают насквозь, подлежащее – по ½ его толщины. В случаях применения длинных нагельных соединений просверливают сразу 3 бревна. Диаметр отверстий должен быть таким, чтобы штыри не входили свободно, но и не застревали, проникали с небольшим сопротивлением.
2. Для первого отверстия от углов постройки отступают приблизительно на 40–50 см, дальнейшие отверстия делают через каждые 1,5–2 метра. На следующем уровне они должны располагаться в шахматном порядке.
3. В глубину отверстия должны превышать длину штырей на 2–3 см. Такая особенность предохранит брусья от подвисания при сезонных разбуханиях, а нагели – от деформации и разрушения.
4. При забивании крепежа желательно использовать не молоток, а деревянную киянку, аккуратно вгоняя ею штыри.

Наибольшая трудность при сборке конструкций из древесины заключается в правильном направлении или размере производимых отверстий. У неопытных строителей они нередко получаются искривленными или не соответствующими диаметру нагелей. Выполнить правильные соединения в таких случаях бывает проблематично.

Виды соединения

При соединении деревянных деталей нужно помнить важный момент — всегда тонкая деталь крепится к толстой, но не наоборот.

Согласно взаимному расположению элементов различают такие способы соединения деталей из дерева:

• наращивание — увеличение детали по высоте;
• сращивание — удлинение заготовки;
• сплачивание — увеличение элемента по ширине;
• вязка — соединение под углом.

Способы соединения деревянных деталей при изготовлении мебели чаще всего используют следующие:

• склеивание;
• «ласточкин хвост»;
• встык;
• пазовое;
• внахлест;
• глухое на шипах;
• сквозное шиповое.

Рассмотрим технологии некоторых соединений более детально.

Приспособы для стационарного циркулярного станка

Стационарный циркулярный станок – это та же самая дисковая пила, но жестко закрепленная в столе с верхним или нижним положением пильного диска. Здесь заготовка подается к пильному диску мастером, а не наоборот. Тем не менее для усовершенствования и более точного производства работ, также применяется ряд дополнительных приспособлений.

Самозажимная линейка на станок своими руками

Самозажимная линейка представляет собой длинную линейку (в зависимости от величины стола), которая на торцах имеет зажимные рейки. Ими линейка крепится к торцам стола и остается зафиксированной относительно материала для распиливания.

Линейка фиксируется к торцам стола, таким образом, чтобы между плоскостью линейки и пильного диска возникло нужное расстояние. Заготовка проводится, упираясь боковым торцом в линейку, а в итоге получается заготовка нужных типоразмеров.

Торцевые деревянные зажимы кулачкового типа

В качестве инструкции по изготовлению самозажимной линейки для циркулярной пилы своими руками предлагаем вашему вниманию посмотреть видео.

Параллельный упор

Параллельный упор полностью аналогичен тому, который используется при работе с ручной дисковой пилой. Существует множество его видов, но в целом его конструкция имеет типовое устройство. Планка с г-образным окончанием. Сама планка может быть самозажимной или фиксироваться с помощью струбцины.

Самодельный параллельный упор для циркулярной пилы. Его отличие от линейки в отсутствии размерной шкалы

Видео-инструкция по изготовлению параллельного упора своими руками.

Рекомендуем почитать интересную статью про параллельные упоры для циркулярных пил, в ней рассмотрено все что нужно про данное приспособление, от устройства до изготовления своими руками.

Механизм подъема — лифт

Лифт представляет собой неподвижное устройство, состоящее из двух планок с перфорацией под крепление поперечного упора для циркулярной пилы. Планки позволяют выполнять движение пилой в вертикальной плоскости с целью подъема или опускания режущего диска. В перфорации изготовлено зажимное устройство, которое позволяет фиксировать пилу на той или иной высоте.

Лифт предназначен для регулировки глубины пропила. Это позволяет не только распиливать тонкие или толстые заготовки, но и делать пропилы на неполную глубину. Это необходимо для облегчения изготовления пазов и ниш.

Лифт для регулировки высоты пильного диска циркулярной пилы

На видео представлена подробная инструкция по изготовлению лифта для циркулярной пилы.

Каретка на салазках

Также используется в устройствах с верхним расположением пилы. Конструктивно представляет собой две направляющие с подвижной кареткой, куда монтируется дисковая пила. Заготовка закрепляется под кареткой, а пила подается на подвижной площадке.

Многоцелевая каретка с перфорацией под пильный диск и зажимами для заготовок

Данное видео подробно разъяснит все нюансы изготовления каретки своими руками.

Рекомендуем почитать интересную статью про каретки для циркулярных пил, в ней рассмотрено все что нужно про данное приспособление, от устройства до изготовления своими руками.

Виды углового соединения для бруса

Отдельно стоит упомянуть о соединении бруса или бревна при изготовлении сруба для дома или иной постройки. Данная технология строительства используется веками, качественно уложенные бревна гарантируют зданию долгую службу.

Выделяют два основных вида углового соединения при постройке сруба:

• без остатка (в лапу);
• с остатком (в чашу).

Рубка без остатка означает, что уложенные бревна сформируют ровный угол, их концы не будут выступать за пределы строения, отдельная его разновидность – теплый угол. Рубка с остатком, в свою очередь, означает, что по углам здания сформируется переплетение из выступающих торцов. Второй способ более затратный в плане количества материала, но здание лучше сохраняет тепло и более устойчиво.

Существуют различные способы соединения деталей из дерева, умение определить оптимальный для того или иного вида работ позволит значительно разнообразить ассортимент изделий, которые может изготовить мастер. Правильно выбранный способ обеспечит привлекательный внешний вид изделию и гарантирует надежность объемной конструкции.

Простой способ

Есть очень простой способ быстро собрать самодельный шнек с двумя лопастями. Эти элементы будут прекрасно врезаться в грунт. Единственный минус, что работать им можно только на небольшой глубине, не более 10 м.

Изготавливается шнек по следующей технологии:

1. Берем трубу длиной от 100 до 140 см, тут все зависит от роста работника. В ее верхней части привариваем продолговатую гайку, которая будет соответствовать болту. Можно заменить двумя стандартными. Если взять меньше, то конструкция будет держаться ненадежно.
2. В нижней части привариваем металлическую гильзу или толстую арматуру — этот элемент будет исполнять роль переходника к буру. Долото покупаем готовое или изготавливаем самостоятельно из стальной полосы длиной 30 см и толщиной 3 мм. Ее сначала хорошенько прокаливаем, а затем охлаждаем в кипящем свинце или масле. Эту спираль фиксируем в гильзе, а потом тщательно затачиваем.
3. Берем два диска от болгарки: один с ровной кромкой на 150 мм, другой зубчатый — 180 мм. Распиливаем эти диски напополам, в таком случае центральная часть расширяется и совпадает с основной трубой. Устанавливаем их поочередно: вначале меньший, а на 10 см выше — больший. Расположение деталей делаем строго под углом 35 градусов к земле. В таком случае повышается коэффициент полезного действия при минимальных усилиях.
4. Далее изготавливаем трубчатые элементы для продления. Для этого берем трубу с аналогичным диаметром и длиной 100−140 см. Затем вставляем снизу болт и привариваем его. В верхней части устанавливаем и привариваем продолговатую гайку.

Как работать изготовленным донцем

Для того чтобы испытать изготовленное устройство, нужно взять пару реек и попробовать подпилить их под углом, собрав рамку

При стыковке стоит обратить внимание на зазоры между элементами. Идеально ровно распустить рейку вряд ли получится, а значит, дальнейшая обработка будет производиться при помощи донца

ФОТО: YouTube.comПосле работы ножовкой видны зазоры на стыке элементов рамки

Теперь нужно уложить элемент рамки, который необходимо обработать, на брусок и зафиксировать его струбцинами. Остаётся сделать несколько движений рубанком, и угол элемента будет идеально выведен.

ФОТО: YouTube.comЭлемент рамки необходимо зафиксировать на приспособлении при помощи струбцинФОТО: YouTube.comПосле обработки все элементы совмещаются идеально, без малейшего зазора

Вот, собственно, и все действия, которые необходимо выполнить.

Компоненты станка и необходимые инструменты.

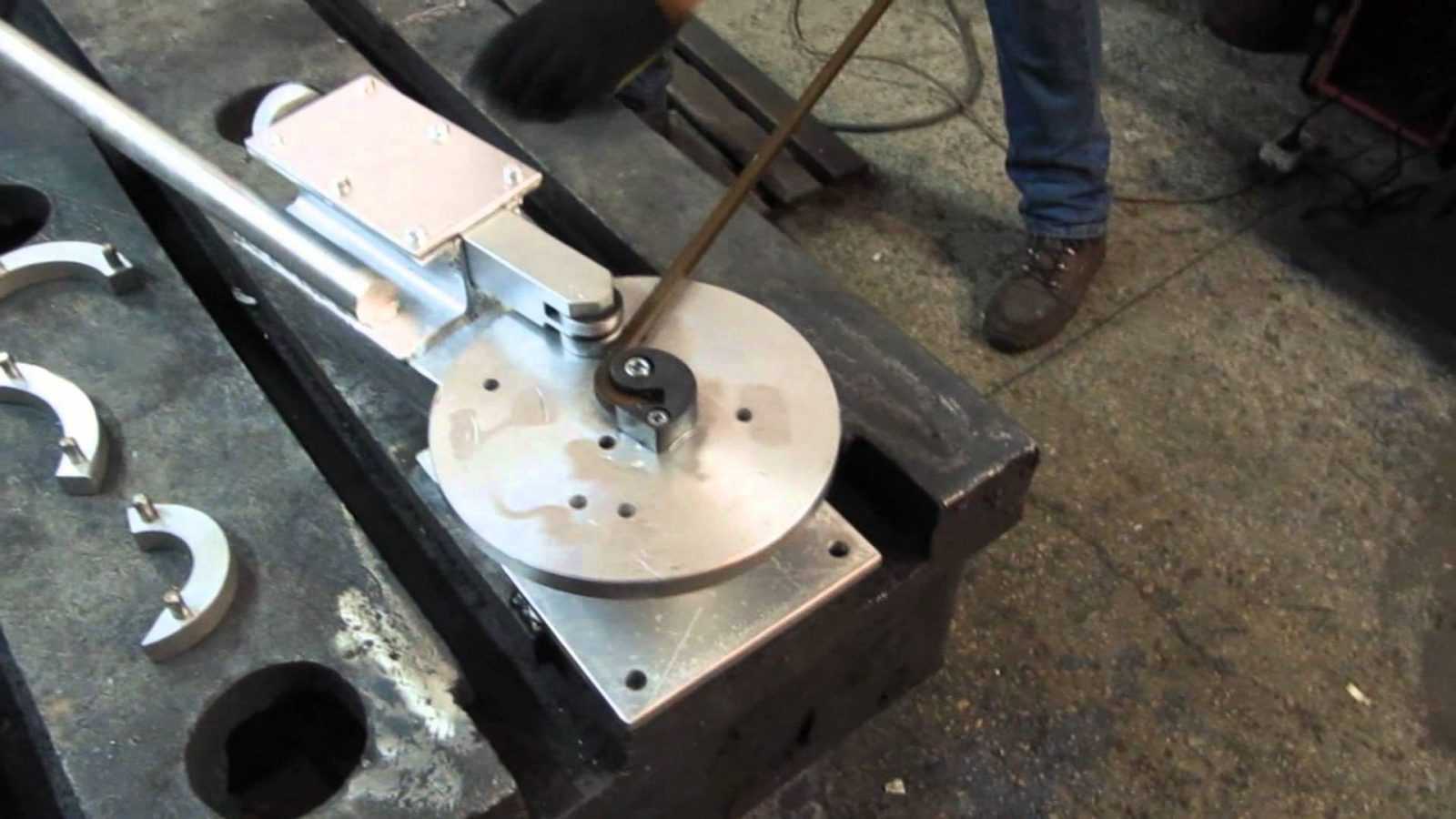

Станок для ковки своими руками состоит из определенных устройств. Среди которых обязательно должны быть:

• гнутик;
• улитка;
• волна;
• глобус;
• твистер;
• фонарик;

Этими приспособлениями пользоваться лучше всего. Улитка для холодной ковки своими руками понадобиться для сплетения стальных прутьев. Можно ознакомиться с фото, чтобы лучше разглядеть конструкцию и пример деталей. Кузнечное оборудование для холодной ковки металла отыгрывает важную роль в работе. Основным инструментом во время работу будет гнутик. Это весьма простой элемент.

Чтобы обработать трубы с шестигранным и круглым сечением используют «волну». «Фонариком» сгибают металлические прутья, а твистер чем-то на него похож, весьма удобное преспособление. Глобусом делается большая дуга из профильных прутьев.

Станки холодной ковки в большей мере выгоднее всего сделать самому, ведь далеко не все можно обработать ручными инструментами, а цена за станок для художественной ковки очень высока. Когда мастер за счет своих навыков с помощью своего оборудование создаст конструкцию, она будет неповторимой и особенной, пускай в чем-то и будет не такой качественной, как заводская. При изготовлении большого количества деталей, правильно будет создать кодуктор на электромоторе. Это облегчает процесс работы.
Станок холодной ковки своими руками должен быть приспособлен для таких видов работ, как гибка, закручивание и вытяжка.

В процессе вытяжки конструкция приобретает определённую форму. Поэтому она должна пройти через пресс, после чего сечения первостепенного материала станет меньше. Под гибкой подразумевается создание гнута в нужном угле. Для этого понадобятся шаблоны. Фото чертежей кованных изделий своими руками приготавливается заранее из которого и будет сделан шаблон. К стальной пластине прикрепляется завитушка, а сам лист закрепляется в держателе станка. В конце заготовке размещается прорезь, другой же конец закрепляется на месте. Используя рычаг, происходит влияние на окончание конструкции, которое необходимо провести по каждому изгибу пластины, которая используется как шаблон.

Возможные ошибки при монтаже

При монтаже ввода в дом с помощью кабеля СИП могут возникнуть трудности, а чтобы не допустить ошибок, ниже перечислены самые распространённые из них:

Слабое натяжение: при натяжении не применялся динамометр, а также монтаж велся «на глаз»

Эта ошибка может привести к увеличению нагрузки на кабель, особенно в зимнее время и его обрыву.
Сильное натяжение: также негативно сказывается на кабеле, в особенности на его изоляции.
Попытка повторного использования прокалывающих зажимов: они одноразовые, так как головка срывается и осуществить повторный монтаж не представляется возможным.
Повреждение изоляции в ходе работ: важно применять цельный кабель, повреждение изоляции может привести к короткому замыканию или поражению электрическим током.
Фиксация зажимов не до конца: проводники должны быть правильно и надежно зафиксированы в зажимах и не болтаться в них. Плохой зажим приводит к плохому контакту, искрению и повреждению кабеля.

Как изготовить универсальное соединение?

Универсальная конструкция сцепки подстроит навесное оборудование к мотоблоку без люфта и свободного хода. Это в свою очередь облегчает работу на мотоблоке. Для изготовления такой сцепки своими руками не нужно много времени и чрезмерных усилий.

Используя это приспособление можно присоединить к мотоблоку:

• плуг;
• картофелесажалку;
• косилку;
• окучник;
• борону.

Чтобы создать качественное изделие на свой мотоблок, используется прочный металл. Также можно применять швеллеры, у них достаточный запас прочности, изготовлены по заводской технологии. Нужно проделать несколько дополнительных отверстий, самодельная сцепка почти готова.

Сцепка двойная универсальная к мотоблоку

Приспособление можно изготовить из прочного чугуна или стали. Но такие материалы требуют специального оборудования для обработки, поэтому лучше купить промышленные заготовки.

Если имеется специальные верстаки, можно сделать стальную заготовку нужной формы. Неплохая сцепка для прицепа мотоблока может получиться из автомобильного кардана. к меню

Инструменты и материалы

Приспособление состоит из нескольких сложных частей. Перед началом работы необходимы чертежи, которые подходят для создания узла. Они должны быть проверенными и рабочими.

Материалы, которые необходимы для сборки:

• болты и стальные шпильки — это главные элементы крепления, они создают подвижные и неподвижные соединения;
• элемент регулировки — рычаг, который поможет изменить положение устройства;
• металлические заготовки — швеллеры из которых будет сварена основная часть.

Чертеж сцепки к мотоблоку

Чтобы собрать оборудование понадобится:

• сверло по металлу для создания отверстий;
• линейка для измерения;
• сварка по металлу;
• набор ключей чтобы затягивать винтовые соединения.

Как соеденить мотоблок с прицепом?

На мотоблок устройство крепится с помощью штырей. Они должны быть изготовлены из прочной стали. Шпильки и штыри продеваются в отверстия. Узел для соединения размещается или под рулем, или позади основного устройства. Если есть какие-то особенности соединения они указываются производителем прицепа или мотоблока.

Изготовленное своими руками соединение может пригодится не только чтобы присоединить плуг, прицеп и другие подобные приспособления, но также ее используют для сельской техники или мини-тракторов.

Перед тем как приступить к работе, необходимо проверить надежность узла, прокрутить все гайки и винты.

После того как сельскохозяйственные работы будут закончены, нужно очистить резьбовые соединения и смазать их для предотвращения коррозии и поломок. к меню

Выбирание фальца на дереворежущем станке

Эта процедура аналогична выбиранию пазов, различие лишь в том, что придётся дополнить станок вспомогательной направляющей из дерева. Это необходимо для того, чтобы режущий диск имел возможность двигаться вдоль нее.

Самодельное приспособление

Поскольку в этом способе используется рейка для направления, это действие больше подходит для выбирания фальцев в длинных кромках деталей.

Здесь тоже существует определенный порядок:

• Изготовление и последующий монтаж вспомогательной деревянной направляющей.
• Пропил вспомогательный.

Обе направляющие необходимо скрепить шурупами. Затем необходимо установить режущую головку и опустить ее немного ниже поверхности стола, на котором закреплен станок.

• Установка и четкая регулировка режущего металлического диска.
• Выбирание фальцев.

Склеивание

Склеивание деревянных деталей проводят следующим образом:

• Склеиваемые поверхности очищают тряпкой без ворса, а шероховатости зачищают мелким наждаком.
• Используя картонную палочку, наносят столярный клей ровным тонким слоем по всем необходимым поверхностям.
• Смазанные клеем поверхности нужно потереть друг о друга. Это обеспечит ровное соприкосновение и прочное склеивание.
• Детали нужно стянуть друг с другом, чтобы на стыках удержание было надежным. Убедиться в прямоте углов позволит измерение диагоналей. Они должны быть равны. Если это не так, положение элементов нужно подправить.
• Соединение укрепляется путем высверливания направляющих отверстий, в которые вбиваются отделочные гвозди или вворачиваются шурупы. Головки шурупов должны быть утоплены, для этого отверстия нужно расточить. Гвозди углубляют, используя пробойник.
• Отверстия с гвоздями замазываются шпаклевкой для дерева. Отверстия, расточенные под шурупы, закрывают деревянными заглушками из твердых пород, смазанных клеем. Когда клей или шпаклевка высохнут, поверхность зачищают наждаком так, чтобы она была гладкой, и затем покрывают лаком.

Соединения вполдерева

Соединения вполдерева относятся к рамным соединениям, которые используются для соединения деталей пластями или по кромке. Соединение выполняется выборкой одинакового количества материала с каждой детали, так что они соединяются заподлицо друг с другом.

Типы соединений вполдерева

Можно выделить шесть основных типов соединений вполдерева: поперечное, угловое, впотемок, угловое на ус, ласточкин хвост и сращивание.

• Поперечное соединение вполдерева. Позволяет соединять две перекрещивающиеся детали, не разрезая одну пополам. Выполняется так же, как и соединение врубкой с удалением половины материала с каждой детали. Ширина соответствует ширине пересекаемой детали. Материал снимается с низу одной детали и с верху второй.
• Угловое соединение вполдерева. Делается для концевого соединения двух деталей под углом 90°. Тавровое соединение вполдерева похоже на угловое, но на одной детали выбирается паз, а на второй фальц (накладка). Его можно сделать в потемок.
• Угловое соединение на ус вполдерева. Используется, когда на верхней лицевой стороне делается декоративная накладка. Скос лицевой стороны соединения соответствует повороту накладки.
• Соединение вполдерева ласточкиным хвостом. У этого соединения вырезается шип в форме «ласточкина хвоста» (с обеих или двух сторон). Соединение разъединяется, только если верхнюю деталь вынимать вверх из паза нижней. Уклон обычно составляет 1:6.
• Сращивание вполдерева. Это соединение используется для соединения деталей торцами по одной прямой с помощью накладки. Длина выбранной части материала (накладки) равна ширине детали. Для достаточной прочности соединению требуется

  усиление.

Выполнение углового соединения вполдерева

1. Выровняйте торцы обеих деталей. На верхней стороне одной из деталей проведите линию перпендикулярно кромкам, отступив от торца на ширину второй детали. Повторите на нижней стороне второй детали.

2. Установите рейсмус на половину толщины деталей и прочертите линию на торцах и кромках обеих деталей. Пометьте отход на верхней стороне одной и нижней стороне другой детали.

3. Зажмите деталь в тиски под углом 45° (пласти вертикально). Аккуратно пилите вдоль волокон вплотную к рейсмусной линии со стороны отхода, пока пила не выйдет на диагональ. Переверните деталь и продолжите аккуратно пилить, постепенно приподнимая ручку пилы, пока пила не выйдет на линии заплечика на обеих кромках.

4. Выньте деталь из тисков и положите на пласть. Плотно прижмите ее к цулаге и зажмите струбциной.

5. Пропилите заплечик до сделанного ранее пропила и удалите отход. Все неровности выборки выровняйте стамеской. Проверьте аккуратность выреза.

6. Повторите процесс на второй детали.

7. Проверьте пригонку деталей и при необходимости поровняйте стамеской. Соединение должно быть прямоугольным, заподлицо, без зазоров и люфтов.

8. Соединение можно укрепить гвоздями, шурупами, клеем.

Несколько советов

Некоторые рекомендации помогут сделать качественное бурильное приспособление. При работе стоит учитывать следующее:

• Необходимо правильно рассчитывать диаметр шнека. Дело в том, что во время работы отверстие будет слегка отличаться от размера режущей детали. Например, 200 мл элемент обеспечит лунку в 240−250 мл.
• Можно заменить диски для болгарки обычной листовой сталью, толщина которой будет около 2 мм. Но ее придется дополнительно гнуть и затачивать, чтобы придать идеальную форму.
• Во время работы с диском необходимо соблюдать меры безопасности. Его следует тщательно и надежно закрепить в специальные тиски, а резать исключительно в защитных очках.
• Чтобы произвести расчет пера шнека, можно воспользоваться специальной программой «Компас-3 D». Она сделает все необходимое, достаточно внести исходные данные и дождаться готового чертежа. Все это позволит значительно сохранить время.

Чтобы продлить эксплуатационный срок самодельного шнека, нужно чистить его после каждой работы. Устранять землю с металлических деталей, при необходимости править лезвия и подтачивать их. Кроме этого, для хранения выбирать помещения с пониженной влажностью.

Доработка опорного бруска

Для того чтобы при работе рубанком на древесине не появлялось сколов, необходимо установить его на ЛДСП так, чтобы срезанный под угол край оказался заподлицо с направляющей рейкой. Также в бруске потребуется сделать пару-тройку вырезов для струбцин – без них донце будет бесполезным. Для того чтобы не забивать голову читателя различными размерами и лишними объяснениями, предлагаем просто взглянуть на фотопример ниже.

ФОТО: YouTube.comВырезы снизу позволят фиксировать обрабатываемую деталь струбцинами

После финальной подгонки можно закрепить брусок саморезами, после чего приступить к проверке его работоспособности.
