Самодельные станки для домашней мастерской

Станки для обработки металлов

Ручной инструмент для обработки металлических изделий

Самыми востребованными являются станки и оборудование для обработки металлических изделий. Они применяются не только для изготовления и ремонта, но и во время обслуживания другого инструмента.

Помимо ручных приспособлений для комплектации ремонтной базы частного гаража или мастерской понадобятся мини-станки различных типов, сделанные своими руками. Речь идет не о профессиональном заводском оборудовании, а о его аналоге меньшей производительности. Однако несмотря на это она должна обладать оптимальным набором функций для осуществления всех типов работ.

Точильное оборудование

Самодельный точильный станок

Станком первой необходимости считается точильное оборудование. Оно предназначено для обработки металлических поверхностей — заточка, шлифовка, полировка.

Для его изготовления своими руками потребуется минимум инструментов и комплектующих. Конструкция состоит из силового агрегата (электродвигатель) и точильных камней. Оптимальным вариантом станка является наличие двухстороннего вала. Это позволит установить два точильных круга для различных типов обработки.

Комплектующие для изготовления мини-оборудования для гаража:

электродвигатель мощностью от 0,8 до 1,5 кВт. Оптимальная частота оборотов — 800 об/мин;
основание. Это может быть заводская станина или изготовленная самостоятельно

Важно чтобы она обеспечила устойчивость конструкции;
блок крепления наждака. Заточные круги могут быть установлены на вал двигателя или в отдельном блоке.

Важно правильно подобрать виды наждака и другие приспособления. Для заточки инструментов, изготовленных из специальных сортов стали, чаще всего применяют корундовые или алмазные круги

Фрезерный (сверлильный) станок по металлу

Фрезерный станок

Другой разновидностью работы является сверление отверстий на поверхности металлических изделий. Для выполнения потребуется фрезерный станок. За основу можно взять чертеж заводской модели, которую в дальнейшем адаптируют для изготовления своими руками в мастерской.

Так как приспособление будет выполнять ряд определенных функций — рекомендуется продумать компоновку инструмента. Чаще всего в качестве силового агрегата выбирают электродрель. Она устанавливается на съемный монтажный элемент и в случае надобности может быть оперативно демонтирована для выполнения других работ.

Рекомендации по изготовлению самодельного фрезерного станка своими руками:

в качестве подъемного механизма можно использовать рулевую рейку. Согласно его размерам рассчитываются остальные компоненты оборудования;
для увеличения функциональности делают координатный стол. После закрепления на нем детали он сможет смещаться относительно режущей части;
дополнительно можно установить механизм углового фрезерного сверления.

Если потребуется сверление с помощью вышеописанного станка заготовок большой толщины — лучше всего использовать мощный электродвигатель вместо дрели. Тогда обязательно устанавливается блок передачи крутящего момента.

Делаем столярный верстак своими руками по чертежам: видео-инструкция и фото-примеры

Среди распространенных приспособлений для столярной мастерской своими руками выделяют верстак. Прочный и габаритный стол, позволяющий надежно закрепить заготовку, полезен для качественной резки древесины и создания из нее различных элементов.

Пример столярного верстака

В комплектацию устройства входят:

Рабочая поверхность. Для нее используют твердую древесину, чтобы увеличить срок эксплуатации приспособления. Толщина должна быть не менее 6 см.
Опоры. Собирают из деревянных балок или металлических пластин. Главная задача – обеспечить устойчивость всему механизму.
Тиски для закрепления изделия. Если стол будет длинным можно установить сразу двое тисков.
Ящичек для инструментов. Полезное углубление или выдвижная конструкция, обеспечивающая быстрый доступ к необходимым небольшим деталям.

Покупной складной верстак для работы

Чтобы самостоятельно собрать столярный верстак для своей мастерской, стоит выбрать чертеж, закупить материал для работы.

Чертежи столярного верстака своими руками

Перед покупкой материалов для сборки собственного верстака, стоит задуматься о подробном чертеже. В него должны входить размеры самого станка, желательно отметить габариты используемых материалов и их количество.

Например, готовый чертеж складного верстака своими руками может выглядеть так:

Пример чертежа складного верстака

Какую бы модель для создания вы ни выбрали, учитывайте несколько особенностей рабочего стола, обеспечивающие удобство резки древесины:

рост и длина рук мастера: от этих параметров зависит высота и ширина столешницы;
какая рука рабочая: располагать тиски справа или слева;
какие заготовки будут изготавливаться: выбор формы стола;
какую площадь в помещении отводите для верстака.

Учитывая все эти параметры, вам будет легче определиться с чертежами столярного верстака и размерами станка. Вот несколько интересных примеров:

Вариант с размерамиС установкой тисковПодробное описание к чертежуУниверсальный домашний верстак

Инструкция по сборке деревянного верстака своими руками

Можно купить верстак деревянный в магазине или через интернет-каталоги, но дешевле сделать его самостоятельно. Возьмем за основу простой вариант с типовыми размерами столешницы: длина – 150-200 см, ширина 70-120 см.

Работа по изготовлению будет включать несколько этапов:

Когда конструкция собрана, установите на нее тиски. Чтобы полностью понять, как собрать столярный верстак своими руками, посмотрите видеоматериал:

Изготовление столярных тисков для верстака своими руками

Профессиональные «самоделкины» собирают не только столы для работы, но и тиски своими руками по чертежам. В любую конструкцию такого зажима будут входить несколько элементов:

Опоры, где каждая приходится губкой для зажима.
Двигающаяся зажимная губка.
Направляющие из металла. По ним двигается губка.
Ходовой винт, для перемещения элементов.
Воротка. Необходима для вращения винта.

При изготовлении самодельных тисков своими руками можно использовать различные подручные материалы. Например, есть вариант конструкции из профильной трубы. Для этого приготовьте несколько отрезков трубы разного размера, стальную шпильку с крупной резьбой и гайки двойные.

Инструкция по созданию верстальных тисков из профильной трубы:

А также посмотрите видео «тиски своими руками в домашних условиях»:

Чертежи слесарного верстака своими руками из металла

Слесарный металлический верстак больших отличий от столярного не имеет. В основе жесткий металлический, а не деревянный каркас. К нему крепятся тиски, а весь верстак рассчитан на выдерживание силы удара кувалдой.

Вариант домашнего металлического верстака

Металлические верстаки своими руками могут иметь одну, две или три тумбы, а также не иметь полочек и ящичков для мелких деталей. По прочности для работы в гараже можно сделать обычный стол из металла толщиной до 5 мм и усиленную конструкцию, где применимы листы от 10 до 30 мм.

Вот несколько полезных чертежей для изготовления металлического верстака для своей мастерской:

Простой вариант слесарного верстакаГабариты самодельного инструментаСовмещение верстака и стола для работыЗакрепленные тиски

Выкорчевыватель саженцев и сорняков из угольника для самодельщиков

Добрый день! Мое длительное отсутствие на канале не прошло даром, за это время я успел сделать много домашних дел. Ну и конечно, запасся кучей самоделок, которые буду показывать вам, мои дорогие подписчики и гости! Все сразу выставлять нету смысла, потому что на это тоже уходит много времени, но по возможности постараюсь выкладывать хотя бы одну в день. Я то не только сижу за компьютером, мастерскую свою я покинуть никак не могу. Возня в огороде еще одно мое увлечение, летом много времени проводил там. Уход за растениями, прополка хоть и приятное занятие, однако, сил требует тоже не мало. А как хотелось бы многое облегчить. Одного хотения мало, поэтому надо делать самому полезности, которые облегчат работу и сделают удовольствием, а не каторгу с батраком.

Самодельные станки по дереву

Самодельный токарный станок по дереву

Для работы по дереву необходимы три типа станков: отрезной, шлифовальный и токарный. При их наличии можно осуществлять все типы работ в домашних условиях. Однако следует учитывать конструктивные отличия, характерные для каждого типа оборудования.

Перед выбором оптимальной модели следует определиться с видом выполняемых работ. На параметры будущей конструкции оказывают влияние размеры заготовки, необходимая степень ее обработки, породы древесины. Оптимальным вариантом инструмента будет изготовление универсального инструмента своими руками исходя из выполненного анализа и габаритов места в мастерской.

Отрезные станки по дереву

Самая простая модель мини-отрезного оборудования для обработки древесины — электро или бензопила. С ее помощью можно делать резы различной точности и конфигурации. Однако из-за относительно больших физических нагрузок время работы будет ограничено. Поэтому для обработки больших объемов древесины рекомендуется делать пилорамы своими руками.

Подобные станки могут быть нескольких видов:

дисковая. Самый простой вариант приспособления, состоящий из опорного стола, режущего диска и силовой установки. Может применяться для реза листовых материалов, брусков и досок;
пилорама из бензопилы. Предназначена для обработки стволов. Применяется для формирования досок и брусьев. Отличаются относительно небольшой сложностью изготовления;
ленточная пилорама. Имеет те же функции, что и конструкции из бензопилы. Различие заключается в скорости обработки бревна.

Для фигурного реза можно использовать электролобзики. Однако изготовить этот инструмент своими руками будет проблематично.

Шлифовальное оборудование для обработки дерева

Самодельный шлифовальный станок по дереву

Для шлифовки дерева можно применять станки, сделанные своими руками, аналогичные устройствам для обработки металлов. Разница будет заключаться в абразивном материале, а также площади обработки.

Самая простая модель приспособления состоит из рабочего стола, двигателя и вертикального шлифовального вала. Последний может иметь лезвие либо монтажные элементы для установки абразивной ленты. С помощью этого оборудования можно обрабатывать торцевые края деревянных заготовок, выполнять их шлифовку.

В видеоматериале показан оптимальный набор инструментов для работы по дому своими руками:

Правила эксплуатации фуговального станка по дереву своими руками

В конструкциях изготовленного своими руками фуговального станка очень важно правильно выставить настройку оборудования, чтобы погрешности не превышали дозволенные показатели:

перпендикуляр – максимально 0,1 мм/см;
плоскость – 0,15мм/м.

С технологией изготовления фуганка своими руками можно ознакомиться при помощи видео.

Если в процессе эксплуатации на обрабатываемой поверхности появляется эффект мшистости или подпалины, значит затупились режущие элементы. Чтобы обработка деталей с габаритами менее 3х40 см была более комфортной, удерживать их нужно с помощью толкателей.

Кривая поверхность заготовки после выполненной обработки свидетельствует о том, что нарушено правильное размещение ножей и рабочей поверхности. Эти элементы нужно выставить заново.

Все эти станки могут быть полезны для проведения ремонта в доме или элементарной починки вещей. Поэтому их присутствие в домашней мастерской будет нелишним. Независимо от того, каким будет оснащение гаража, все станки требуют аккуратного и внимательного отношения. Во время работы никогда нельзя забывать о безопасности.

Изготовление циркулярки со станиной

Если вы хотите иметь отдельный циркулярный станок, то его легко соорудить из ручной циркулярки, купленной в магазине. Такой самодельный механизм не рассчитан на слишком большие нагрузки, но для периодического использования в хозяйстве подойдёт.

Берём подходящую по размеру станину и закрепляем на ней ручную циркулярку, делаем максимальный пропил и оставляем в таком положении. Переворачиваем основу циркуляркой вниз и устанавливаем устойчиво на каркас с ножками.

Делаем направляющую и всё готово к работе

Обратите особое внимание на высоту станка, вам должно быть удобно за ним работать, а его высота соразмерна вашему росту

Также в мастерской возможно понадобится трубогиб. Это приспособление, позволяющее гнуть трубы практически из любого металла, а также полоски. Гнутые трубы требуются, когда человек решает сделать, например, теплицу или парник или ещё что-то в этом же роде.

Виды трубогибов, скажем так, сделанные самостоятельно, бывают разные. Есть совсем простые, а есть приближенные по конструкции к заводским, их изготовить сложнее.

Самый простой вариант самодельного трубогиба получим, выпилив доску с одной стороны полукругом. Затем эта заготовка крепится к устойчивой поверхности и рядом монтируется ограничитель — деревянная деталь, имеющая пространство до полукруглой заготовки, в которое и вставляется один конец трубы.

Гнуть трубы на таком приспособлении рекомендуется именно с конца, а не с середины, иначе можно просто переломить заготовку. Такой простой трубогиб можно изготовить как большой, так и маленький, смотря какой радиус трубы вам будет требоваться.

Столярный верстак

Столярный верстак – это прочный стол с рабочей поверхностью, на которой закрепляются столярные тиски (2 штуки), фиксаторы для закрепления заготовки при строгании рубанком, предусматриваются места для установки фрезера и иных ручных станков.

Важно. Размеры верстака выбираются, исходя из практических соображений

Высота должна обеспечивать удобство проведения работ с учетом фактического роста мастера. Длина должна составлять не менее 1 м (обычно 1,7-2 м), а ширина – 70-80 см.

Инструкция по изготовлению столярного верстака:

Рабочая поверхность изготавливается в виде щита с плотно подогнанными досками толщиной не менее 55 мм. Лучше всего подходит бук, дуб, граб. Предварительно их следует пропитать олифой. Упрочнение достигается брусом размером 4-5 см, который крепится по всему периметру щита.
Вертикальные опоры стола можно сделать из сосны или липы. Обычно используется брус размером 12х12 или 15х15 см длиной порядка 120-135 см. Опорные элементы соединяются горизонтальными перемычками из широкой доски, закрепляемой на высоте 20-30 см от пола.
Хранение инструмента и приспособлений производится на полках, которые располагаются под крышкой. Лучше их изготавливать в виде тумбы с дверцей. Щиты-полки можно расположить на стене над верстаком.
На рабочей поверхности крепится пара самодельных или заводских столярных тисков.

Справка. Верстак может быть мобильным (передвижным), складным (разборным) или стационарным. В последнем случае рекомендуется опоры заглубить в землю на 15-20 см.

Тиски

Для самодельных тисков потребуется длинный винтовой стержень диаметром не менее 20 мм с длиной резьбовой части не менее 14-16 см, металлические шпильки и деревянные бруски. Рекомендуем: Как сделать трубогиб для профильной трубы своими руками? Особенности гибки вручную и на профилегибочном станке

Изготовление осуществляется в следующем порядке:

Вырезается деревянный брусок (можно из сосны) размером порядка 20х30 см и толщиной не менее 5 см, в котором сверлится по центру отверстие для винта, а внизу 2 отверстия для направляющих шпилек. Эта первая губка тисков стационарно закрепляется на рабочей поверхности.
Вторая губка выпиливается из аналогичной доски и имеет размеры 20х18 см. Это будет передвижной элемент.
Через губки пропускается винтовой штырь. Для исключения смещения элементов закрепляются шпильки диаметром порядка 8-10 мм. На винтовой стержень устанавливается ручка.

Ударная отвёртка из стартера

Бывают ситуации, когда открутить заржавевший болт или винт обычным инструментом невозможно. Ударная отвёртка с этим делом отлично справляется. Инструмент изготавливают своими руками из деталей автомобильного стартёра:

Из корпуса стартёра извлекают вал и втулку.
Часть вала срезают, оставляя стержень со шлицами.
На втулку одевают отрезок трубы, подходящего размера.
К концу трубы приваривают обрезок болта равного диаметра.
Конец вала обтачивают в форме четырёхгранника, на который одевают головки нужного размера. Для винтов в головку вставляют биту.

При ударе молотком по головке болта, вал скользит скошенными шлицами внутри втулки, совершая вращательное движение. Чем сильней удар, тем с большим усилием проворачивается вал.

Для строительства собственными силами

Тема строительства или ремонта, наверное, волнует каждого. И, естественно, каждый, кто им занимается, желает закончить его побыстрее с минимальными финансовыми затратами. Поэтому, если вы хотите сэкономить, можно некоторые материалы для строительства изготовить собственными силами. Например, это могут быть стеновые СИП-панели или такой полезный инструмент, как виброплита, необходимость в которой часто возникает у многих владельцев приусадебного участка.

Самодельные СИП-панели

Для их изготовления нужно приготовить ровную жесткую площадку. Уложив на нее лист ОСП толщиной 10−12 мм резиновым шпателем с зубцами нанести на него клей.

Затем на клей уложить листы пенопласта марки 25−30. После этого сверху на уложенный пенопласт, так же, как и на нижнюю плиту ОСП, наносится клеевая масса, а сверху укладывается второй лист ОСП.

Если изготавливается одновременно несколько плит, укладываемых стопкой, работу следует производить быстро, пока клей не застынет. Обычно таким способом можно заготовить не больше 4−5 панелей за один раз.

После заготовки для сформированных плит нужно создать давление с помощью пресса. Так как в домашних условиях, естественно, гидравлического пресса нет, его можно заменить толстым фанерным листом, уложенным на заготовленные СИП-плиты по всей плоскости и пригруженным на 2−3 часа, например, несколькими мешками с цементом, песком или другим грузом. Можно воспользоваться даже легковым автомобилем, заехав на фанерный лист по заранее сделанной эстакаде.

Изготовление виброплиты

Чтобы изготовить самодельную виброплиту, нужно будет приготовить:

Электрический двигатель с эксцентриком марки ИВ-98Е, который является основной деталью виброплиты.
Стальной лист, толщиной не менее 8 мм размером 450х800 мм. Его можно заказать на любой металлобазе.
Два куска швеллера длинной не более 400 мм.
Дюймовую трубу для рукоятки и две резиновые втулки для ее крепления.
Из инструментов понадобится аппарат для сварки, болгарка и набор гаечных ключей.

С узких сторон плиты, отступив от краев по 80−100 мм, сделать надрез болгаркой примерно на глубину около 5 мм. После этого загнуть края в сторону надреза под углом примерно 250 и приварить их сваркой. Загибы нужны для того, чтобы виброплита не погружалась в уплотняемый ею материал и свободно перемещалась по его поверхности.

Затем поперек плиты на определенном расстоянии, рассчитанном под крепление электродвигателя, привариваются два швеллера полками вниз. Через заранее просверленные отверстия в швеллере, с помощью болтов М10, к ним крепится электровибратор.

Рукоятка, изготовленная из трубы, крепится к вибратору через мягкие резиновые втулки, которые можно купить в магазине автозапчастей или в строительном магазине в отделе крепежных деталей.

Таким образом, можно своими руками изготовить массу полезных в хозяйстве вещей, потратив на это лишь часть тех денег, что пришлось бы заплатить при покупке готового изделия. Надо лишь приложить некоторые усилия и обладать определенными умениями.

Как сделать трубогиб своими руками

В подсобном хозяйстве необходимо иметь устройство для сгибания металлических труб и профилей. Простейший самодельный инструмент для гибки труб диаметром до 20 мм — это стальная плита с приваренными штырями. Вставив между ними заготовку, ее можно согнуть до нужной кривизны. В таких простых устройствах труба сминается на месте сгиба. Чтобы этого не было, надо плотно заполнить трубу песком. Поможет также ее подогрев паяльной лампой, которая есть у любого мастера.

Для повышения качества изгиба вместо штырей применяют 2 профилированных ролика и стопорный элемент. Можно также изготовить специальный профиль из стального уголка и пластины и закрепить его на верстаке, имеющем прочное основание. На картинке конструкция крепится непосредственно к доскам. Можно сделать ее переносной, смонтировав на стальном листе и закрепив снизу столешницы. Тогда трубогиб, которым приходится довольно редко пользоваться, не будет мешать столярным работам. Переносное устройство, как и другие самодельные приспособления для мастерской, может применяться в гараже. Там его удобно закрепить, и оно может понадобиться не только для труб.

Самодельный циркулярный пильный станок

Режущий станок из болгарки своими руками не уступает некоторым заводским образцам. Болгарка — это довольно мощная циркулярная пила.

Станок на базе болгарки выполняет точные распилы деревянных и металлических профилей. Для его изготовления вам понадобится сам электроинструмент, сварочный аппарат и металлический профиль.

Пошаговая инструкция сборки станка

К отрезку трубы привариваются две металлические полосы, в которых просверливаются монтажные отверстия.
В результате в корпусе болгарки также просверливаются два отверстия.
Полосы прикручены к кожуху.
Основание станка состоит из листа с приваренными снизу опорными уголками.
Путем сварки к станине прикрепляется вертикальный отрезок уголка, в котором проделывается отверстие.
К нижнему концу рычага приваривается уголок и протыкается трубка.
Болт продевается через отверстия, а шарнир вертикальной стойки с рычагом затягивается гайкой. Дополнительно устанавливается контргайка.
В вертикальном положении рычаг болгарки принимает устойчивое положение.
В месте соприкосновения пильного полотна с цоколем делается пропил так, чтобы полотно могло полностью разрезать заготовку.
Ручка электроинструмента перемещается к концу рычага.
В качестве дополнительных приспособлений на станине устанавливают поперечный и угловой упор.

При необходимости снимите электроинструмент с станка и используйте циркулярную пилу в ручном режиме.

Как сделать приспособление для заточки ножей своими руками: чертежи и фото-примеры

Без ножа на кухне не обходится ни один дом. Правильную заточку без специальных приспособлений сделать довольно сложно: необходимо соблюсти нужный угол и добиться идеальной остроты лезвия.

Для каждого ножика необходимо соблюдать определенный угол заточки:

Бритва и скальпель требуют угол в 10-15⁰.
Ножик для нарезания хлебобулочных изделий – 15-20⁰.
Классические многофункциональные ножи – 25-30⁰.
На охоту и в поход берут прибор с углом лезвия от 25 до 30⁰.
Если хотите нарезать твердые материалы, то сделайте заточку под углом в 30-40⁰.

Чтобы обеспечить нужный угол, стоит купить или сделать приспособление для заточки. Например, можно собрать точило из двигателей от стиральных машин своими руками.

“

Для сборки такого станка пригодится мотор от «стиралки» мощностью в 200 Вт. Полностью для создания точило из двигателя от стиральной машины приготовьте:

сам мотор;
металл для кожуха с толщиной от 2 до 2,5 мм;
трубочка для фланца;
камень для заточки;
гайки;
пусковой механизм;
кабель для подключения к электросети;
уголок из металла или брус из дерева для станины.

Пошаговое описание изготовления станка можете посмотреть в видеоматериале:

Существуют несложные заточные станки своими руками без двигателей. Например, можно сделать приспособление из брусков. Для этого приготовьте два абразивных бруска одинакового размера и камень для заточки.

Ход работы по созданию такого простого приспособления будет следующим:

Отшлифуйте бруски из дерева наждачной бумагой, убрав заусенцы. Сделайте разметку в зависимости от нужного угла.

К прочерченной линии прикрепите камень для придания лезвию остроты. Для этого приложите его к бруску и отметьте его ширину. Затем, на разметках сделайте пропилы, глубиной до 1,5 см.
В полученные выемки закрепляете абразивные бруски, чтобы пазы совпадали. Потом, устанавливаете камень для заточки, закручивая его на болты.

Способов изготовления домашнего точила для ножей много. Вбирайте подходящий и пробуйте создать удобный и полезный инструмент для дома.

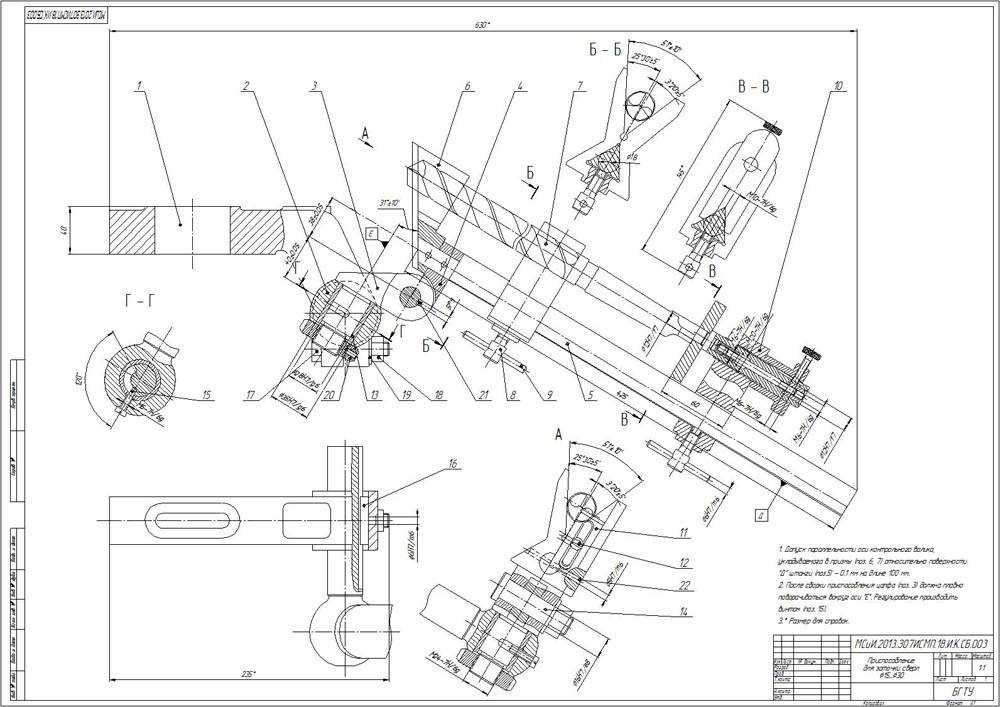

Как сделать приспособление для заточки сверла по металлу своими руками

Самостоятельно делают не только точило для лезвий, но и станок для заточки сверл по металлу. Вот несколько чертежей, полезных для работы:

Чтобы понять, как правильно по чертежам собрать собственный станок для заточки сверл, посмотрите видеоматериал по теме:

Самодельная циркулярная пила

Брендовые станки имеют большие цены, а частному пользователю вполне подходит самодельный инструмент для домашней мастерской. Это может быть циркулярная пила, изготовленная на базе ручных, более дешевых моделей.

Верстак для циркулярки должен быть устойчивым. На столешницу крепят станину с прорезью для диска. В качестве материала лучше всего подходит лист из металла или прочной древесины, способный выдерживать большие нагрузки. У него незначительная толщина, что дает возможность использовать большую часть диска и распиливать изделия достаточной толщины. Кроме того, к станине крепится сам инструмент и приспособление для станков. Направляющая планка делается скользящей по стальным или алюминиевым салазкам, или крепится с помощью струбцин.

Ручная пила устанавливается снизу столешницы на станине. Можно также использовать болгарку или дрель, но они не так эффективны и не позволяют использовать всю рабочую площадь диска. Крепление может быть любым, лишь бы оно было надежным.

При работе с циркулярной пилой следует помнить о том, что у нее высокие обороты и необходимо соблюдать правила безопасности.

Столярный инструмент своими руками

Двигаемся дальше и переходим к столярным приспособлениям. Те, кто занимается «столяркой», по достоинству оценят бюджетную вайму — незаменимое для любого столяра приспособление для склеивания деревянных щитов.

QWEsadУчастник FORUMHOUSE

Как-то раз мне потребовалось склеить много щитов из дерева. Струбцин у меня не было. Поэтому я решил на скорую руку собрать вайму из деревянных брусков сечением 5х5 см и металлических пластин с приваренными гайками «десятками».

Всего пользователь изготовил 3 таких ваймы, этого хватило для склейки щита из дерева размером 1.5х1.7 м и толщиной 18 мм. Чтобы бруски не приклеились к заготовке, под те места, где есть шов, и возможно выступание клея, можно подложить газету или пристрелить степлером полиэтилен.

Чтобы не испортить заготовку, под пластину, в которую упирается винт, нужно подложить прокладку. Ширина склейки регулируется перемещением упорного бруска.

Самодельные приспособления по дереву постоянно совершенствуются. Более продвинутый вариант ваймы, изготовленной полностью из металла, предлагает Alano.Узлы и принцип работы приспособления наглядно демонстрируют следующие фотографии.

Для изготовления такой ваймы нужен сварочный аппарат.

На FORUMHOUSE вы найдете другие разработки и даже чертежи самодельных приспособлений .

Циклон для столярной мастерской на базе пылесоса

И в завершении материала предлагаем нашим читателям фотоподборку самодельных циклонов, являющихся необходимым устройством при столярных работах.

Вариант 1

zalman3000Участник FORUMHOUSE

Мой первый циклон вышел из строя, и я решил изготовить новый. На всё про всё ушло 20 минут. Чтобы его сделать, я взял использованное ведро из-под шпаклевки и соединяющие фитинги для полиэтиленовых труб. Они и держаться лучше, и закручиваются быстро, обеспечивая герметичность узла.

В качестве фильтрующего элемента использовался масляный фильтр от «Москвича».

Вот что получилось в итоге.

Вариант 2

ArtBernУчастник FORUMHOUSE

А вот мой вариант строительного пылесоса с циклоном. Для прочности усилил ведро изнутри. Оказалось, что для моей шлифмашины отлично подходит сливной шланг от стиральных машин.

Подведя итоги, скажем: чтобы делать самодельные станки и инструменты высокого уровня, необходима способность посмотреть на всякий, казалось бы, ненужный домашний хлам из гаража и доски из столярной мастерской свежим взглядом. У настоящего мастера и хозяина всё должно идти в дело, а проявив выдумку и фантазию, можно значительно сократить расходы на покупку дорогостоящих «приспособ», требующихся для одноразовой или нечастой работы.

В теме на FORUMHOUSE можно ознакомиться с калейдоскопом идей наших пользователей, связанных с изготовлением самодельных станков. Также рекомендуем тему про доработку и восстановление ручных инструментов.

В этой статье подробно рассказывается, как сделать ручной станок для гибки арматуры. Также полезны статьи про выбор и изготовление ручного земляного бура, о секретах сварочного мастерства и методике холодной ковки.

А в этом видео подробно рассказывается о выборе инструментов, необходимых для самостройщика.
