Терморегулятор в розетку для бытовых обогревателей: как выбрать лучший

Виды термостатов для обогревателей

Рынок изобилует предложениями о покупке терморегуляторов. Производители предлагают такое обширное разнообразие моделей, среди которого несложно потеряться. Все устройства отличаются внешним видом, цветом, используемым для производства материалом, выполняемыми функциями, типом настроек, стоимостью.

В зависимости от типа монтажа термостаты делят на два типа:

• стационарный – прибор устанавливают в стену, подключаясь к проводке;
• переносной или розеточный – можно свободно переносить и использовать в любой комнате.

Большим спросом среди покупателей пользуется терморегулятор, устанавливаемый в розетку. Простота подключения, настройки и использования покоряет многих потенциальных клиентов.

Ведь подключив обогреватель через розетку-термостат и задав режим работы на неделю, можно спокойно уезжать в командировку. Все растения будут находиться в комфортных условиях, а счет за электричество не испугает.

По типу расположения датчиков температуры терморегуляторы делятся на:

• модели с выносным датчиком;
• термостаты со встроенным датчиком.

Выносной датчик обычно расположен на конце кабеля, присоединенного к самому регулятору. Длина провода может быть самой различной – как короткая, так и довольно внушительная. Чаще всего встречаются модели с длинным кабелем от 1,5 м до 3 м и с коротким – от 10 см до 20 см.

По конструкционным особенностям бывают такие виды терморегуляторов:

• механические;
• электронные;
• GSM управляемые;
• Wi-Fi регулируемые.

Механические модели

Основная сложность заключается в монтаже – механические модели устанавливаются в стену и подключаются к питающему проводу. Из-за этой особенности многие потенциальные клиенты, не имеющие опыта монтажа электрооборудования и соответствующих инструментов, отказываются от механических моделей.

Электронные терморегуляторы

Работают благодаря наличию электронной схемы. Она состоит из датчика, выходного реле, накладных/сенсорных кнопок управления, иногда поворотного колесика, микропроцессора, обрабатывающего входные команды и выдающего сигналы, термометра (резистивного датчика), измеряющего температуру.

У этого типа контроллеров есть монитор, выводящий заданные значения температур. Для питания электронным термостатам нужно 24 В.

Среди них есть программируемые модели, в которых можно настраивать разные режимы работы – на день, ночь, выходной, рабочий, на неделю. Такие электронные терморегуляторы могут работать от встроенного, от выносного или от двух вместе датчиков температуры.

Повышение температуры снижает сопротивление датчика, в определенный момент, когда достигнута критическая заданная температура срабатывает термостат и размыкает цепь – отключается обогреватель. И наоборот.

GSM управляемые контроллеры

Устройства позволяют посылать команды из любой точки города. Главное, чтобы была мобильная связь в месте установки розеточного термостата и в месте нахождения его хозяина. Для их работы требуется сим-карта мобильного оператора, которая устанавливается в специальный разъем контроллера.

Чаще всего многие GSM управляемые устройства имеют весьма обширные возможности, позволяющие контролировать не только температуру воздуха в доме, но и включение бойлера, кофеварки, электрического чайника или других приборов. Основной недостаток этих моделей – стоимость, которая может достигать довольно высоких пределов.

Переносные приборы GSM-управления устанавливают в обычные розетки, предварительно пополнив счет и активировав, новую СИМ-карту.

Демонстрация работы умного устройства – розеточного GSM термостата:

Wi-Fi регулируемые термостаты

Дорогостоящие и многофункциональные розеточные терморегуляторы. Многими из них можно управлять как с помощью sms-сообщений и звонков, так и с использованием интернета. Обязательное условие – наличие в доме Wi-Fi-связи.

Виды терморегуляторов

Электронный терморегулятор

Существует несколько видов терморегуляторов:

• механические;
• электромеханические;
• электронные.

Все они обладают определенными достоинствами и недостатками.

Механические термостаты

Механический терморегулятор с функцией ручной настройки

Механический терморегулятор представляет собой наиболее простое устройство. Используется в нагревательных и охладительных приборах. Предназначен для установки внутри помещений.

Основным элементом такого термостата служит термодатчик, корпус которого имеет вид цилиндра с гибкими гофрированными стенками. Последние имеют возможность растягиваться или сжиматься. Внутри корпус заполнен специальным материалом (парафин, газ и пр.), способным воспринимать изменения температуры окружающей среды. К сильфону также прикреплен шток, воздействующий при изменении температуры в помещении на управляющий элемент согласно предустановленной программе. Необходимая температура устанавливается вручную. Если температура воздуха приближается к указанной, происходит выключение или включение исполнительных механизмов. При этом разрывается или замыкается соответствующая электрическая цепь.

Достоинства:

• высокая надежность;
• простота управления;
• возможность работы в условиях отрицательных температур;
• отсутствие электронных узлов делает терморегуляторы невосприимчивыми к перепадам напряжения и исключает сбои в работе электроники;
• продолжительный срок службы.

Недостатки:

• малая функциональность;
• невысокая точность и наличие погрешностей.

Электромеханические терморегуляторы

Капиллярный терморегулятор с чувствительной трубкой

Электромеханические термостаты широко применяются в различных электробытовых приборах. При этом встречается две модификации таких устройств — с биметаллической пластиной и с капиллярной трубкой.

В контроллере с биметаллической пластиной работает следующим образом – после нагревания до заданной температуры пластина изгибается, размыкая при этом контакты. Тем самым прекращается подача электрического тока на нагревательные элементы (ТЭН, спираль). После того как пластина остынет, она прогибается обратно и замыкает контакты электрической цепи. При этом нагревательные элементы подключаются к электросети и прибор нагревается. Чаще всего такими устройствами оснащаются электроутюги и другие бытовые электроприборы.

Работа контроллеров с капиллярной трубкой основана на использовании материалов, способных расширяться при повышении температуры. Конструктивно термодатчик состоит из трубки с контактами, которая заполнена газом. Трубка помещена в емкость с водой, которая при разогреве или охлаждении воздействует на газ в трубке. При этом газ замыкает или размыкает контакты электроцепи. Устанавливают их в бойлерах, масляных нагревателях и пр.

К сожалению в электромеханических термостатах сложно добиться высокой точности регулировки.

Электронные контроллеры

Терморегуляторы с открытой логикой могут контролировать температуру очень точно

Электронные контроллеры широко используются в системах отопления и кондиционирования воздуха. Как правило, они состоят из таких элементов:

• выносной термодатчик;
• управляющий контроллер;
• электронный ключ (контактная группа).

Среди множества электронных контроллеров выделяют:

• обычные терморегуляторы, в которых можно выставить диапазон желаемых температур или ее точное значение;
• цифровые термостаты с закрытой или открытой логикой.

В контроллерах с закрытой логикой регулировка осуществляется при помощи передачи команд конкретным приборам. Температурные параметры задаются заранее. Скорректировать программу невозможно, но можно изменять основные параметры.

Контроллеры с открытой логикой способны контролировать процесс обогрева помещений с высокой точностью. Благодаря наличию расширенных настроек можно изменять алгоритм работы. Можно также включать и отключать системы обогрева в заданное время. Однако перепрограммировать эти контроллеры могут только специалисты, в связи с чем их чаще всего используют на производстве.

По сравнению с другими видами терморегуляторов, электронные контроллеры обладают:

• широким диапазоном регулировок;
• высокой точностью.

https://youtube.com/watch?v=Td_BYOoumFU

Типы термодатчиков

Классификация терморегуляторов по принципу действия рассматривалась при обзоре их достоинств и недостатков. Но как они работают, стоит узнать подробнее.

Электронно-механический

Наиболее простой и недорогой тип регулятора. Его главной рабочей деталью является особая металлическая пластина, реагирующая на увеличение либо уменьшение температуры. Включение и отключение системы происходит за счет изменения кривизны пластинки при нагреве и остывании. Выставить точное температурное значение на таком регуляторе не выйдет.

Электронный

В приборе установлен специальный элемент, вырабатывающий особый сигнал. Мощность зависит непосредственно от значений температуры внешней среды. На подобных устройствах можно выставить точные показатели температуры подогрева до доли градуса. Управление системой осуществляется посредством кнопок и небольшого экрана.

Программируемый

Самый дорогостоящий из термоэлементов. На нем можно выставить определенные значения, по достижению которых вся система включается либо отключается регулятором. Благодаря прибору в помещении создается микроклимат, который подходит конкретному человеку. Есть возможность настройки терморегулятора так, чтобы включение системы осуществлялось в определенное время. То есть нагрев полов происходит перед приходом хозяина домой, и при этом электричество не расходуется, когда владельца нет.

Многие модели выполнены в ярком и стильном дизайне, а также оснащены жидкокристаллическими экранами, которые отображают информацию и способствуют точной настройке.

Виды терморегуляторов

Без терморегулятора невозможно отрегулировать температуру нагрева помещения.

Классификация терморегуляторов для теплого пола:

1. Современный программируемый термостат для теплого пола способен контролировать заданные параметры температуры и выполнять набор программ. Например, включение и выключение в определенное время (к приходу хозяев с работы), экономичный обогрев ночью и во время отсутствия жильцов.
2. Электронно-цифровой датчик поддерживает заданную температуру в помещении, управляется при помощи сенсорного экрана или кнопок на корпусе.
3. Электронно-механический выполнен по принципу регулятора в утюге. С помощью колесика устанавливается заданная температура, которая поддерживается при включенной системе.

Датчик можно установить внутри помещения или снаружи

Термодатчик для теплого пола может монтироваться внутри помещения или снаружи. Нельзя устанавливать в комнатах с повышенной влажностью.

Если теплый пол используется, как основной отопительный прибор, то лучше выбирать термостаты, которые регулируют степень нагрева воздуха в помещении.

Но если на полу уложено покрытие, которое боится перегрева, тогда нужно использовать датчик нагрева пола.

Для системы обогрева, которая используется, как основная, лучше всего применять устройства с возможностью подключения двух датчиков.

Виды датчиков для измерения температуры

Выносные устройства

Когда необходимо определить терморежим вне жилых помещений, применяются электронные термостаты с выносным датчиком, причём блок управления располагается внутри них. Контроллер принимает сигнал о температуре извне, после чего показания обрабатываются, и на энергоноситель поступает соответствующая команда.

Термостат механический с выносным датчиком

Термостат системы обогрева может располагаться неподалёку от котельного оборудования, а выносной датчик с чувствительным элементом − в том помещении, для которого будет выполняться регулировка параметров.

Помимо этого, терморегулятор с выносным датчиком температуры воздуха может быть помещён за пределами жилого дома. Если чувствительный элемент установлен на улице, параметры работы теплоносителя выбираются в соответствии с внешними показателями.

Термостат жидкостный с выносным датчиком

Как работают электронные датчики температуры

Электронные термостаты позволяют регулировать температуру вручную. Для этого на устройствах имеются кнопки управления либо чувствительные сенсоры. Они располагаются на дисплее прибора.

Термостат электронный с сенсорным управлением

Статья по теме:

Терморегулятор для радиатора отопления поможет в поддержании комфортного микроклимата в каждой комнате. В данной статье описаны варианты исполнения данных приборов, способы их монтажа, а так же несколько популярных моделей терморегуляторов с ценами и характеристиками для облегчения вашего выбора.

Среди электронных аналогов наиболее удобными в использовании являются программируемые виды устройств. Данные терморегуляторы позволяют устанавливать различные режимы.

К примеру, систему обогрева можно запрограммировать таким образом, чтобы полы были прогреты к подъёму владельцев жилища. Также можно установить режим, когда отопление отключится во время отсутствия людей в помещении, а к их приходу станет тепло.

Также цифровые термостаты с электронным дисплеем устанавливаются непосредственно на радиаторах отопления. Это обеспечивает поддержание оптимальной температуры в помещении и работу котла в соответствующих режимах.

Терморегулятор на радиаторе отопления

Прочие устройства для регулирования температурных режимов

Таблица 2. Разновидности регуляторов температур

Изображение термостата	Разновидность	Описание
	Встраиваемые терморегуляторы с датчиком температуры воды	Капиллярные термостаты применяются для контроля работы водогрейных котлов
	Механические термостаты	Механические регуляторы температуры применяются для поддержания терморежима, который выставляется вручную при помощи ролика
	Проводные регуляторы	Терморегуляторы представляют собой простую конструкцию, которая подключается к электросети вместе с котельным оборудованием
	Беспроводные термостаты	Оборудование не требует подключения к электросети и действует на определённой дистанции от теплоносителя

Популярные модели

Если вы собираетесь купить терморегулятор с датчиком температуры воздуха, вам обязательно пригодится информация о самых популярных моделях. В нашем обзоре мы познакомим вас с описаниями данных моделей и с ориентировочными ценами на рынке.

BAXI Magictime Plus

Перед нами недорогой, но многофункциональный комнатный терморегулятор, позволяющий отрегулировать температуру воздуха в помещениях без доступа к отопительному котлу. Он оснащен информативным жидкокристаллическим дисплеем и точным термодатчиком. Точность поддержки заданного температурного режима составляет 0,1 градуса. Также на борту предусмотрена система программирования на неделю вперед – можно задать требуемые режимы с шагом в 15 минут. Термостат может работать с газовыми котлами BAXI конвекционного и конденсационного типа. Цена на представленную модель составляет около 4-4,5 тыс. рублей.

TEPLOCOM TS-2AA/8A

Данный терморегулятор может работать не только с отопительным оборудованием, но и с кондиционерами, обеспечивая поддержку заданной температуры воздуха в диапазоне от +5 до +30 градусов с шагом в 1 градус. Также на борту предусмотрена функция ночного режима работы, уменьшающая температуру на 4 градуса от установленного предела. Для контроля текущего температурного режима на передней панели располагается небольшой жидкокристаллический дисплей. Питается термостат от двух батарей формата АА, причем электроэнергия расходуется максимально экономично, обеспечивая длительную работу от одного комплекта. Стоимость прибора составляет примерно 1400-1500 рублей – это одно из самых доступных предложений на рынке.

Buderus Logamatic Delta 41

Последняя из трех самых популярных моделей. Она является проводной и многофункциональной. Термостат умеет работать с контурами отопления и горячего водоснабжения, в том числе и с подключаемыми к отопительным системам бойлерами косвенного нагрева. Для удобного контроля температуры в контурах, на борту предусмотрен ЖК-дисплей. Благодаря наличию электронного датчика, термостат обеспечивает поддержание заданного режима с точностью до 0,1 градуса. Он умеет работать в ручном, автоматическом и программируемом режимах. Также здесь реализована программа «Отпуск», обеспечивающая экономичный обогрев жилища в отсутствие жильцов.

Советы по выбору прибора

Мы считаем, устанавливать механические терморегуляторы на теплые полы бессмысленно. Эти устройства несколько устарели, число функций ограничено, точность поддерживаемой температуры оставляет желать лучшего. Приборы можно использовать в подсобных либо технических помещениях, где надо поддерживать 15…18 °C круглосуточно.

Тип микропроцессорного термостата выбираем в зависимости от способа нагрева, условий эксплуатации и собственных пожеланий:

Регулятор для электрического пола лучше брать вместе с нагревательным кабелем (пленкой) и датчиками у одного производителя. Например, фирмы Devi, Caleo и «Теплолюкс» продают собственные регулирующие устройства.
Если вам приходится покупать термостат для электрических ТП отдельно, следует выбрать любой двухконтактный прибор, оснащенный клеммами подключения внешнего датчика

Обратите внимание на показатель максимальной мощности, которую способен коммутировать регулятор (обычно лежит в пределах 2…4 кВт). Пример технических характеристик регуляторов бренда «Теплолюкс»

Под водяные теплые полы лучше взять универсальный (3-контактный) терморегулятор, внешний температурный датчик – по необходимости

Коммутируемая мощность роли не играет, поскольку сервоприводы потребляют 1…3 Вт электричества.
Количество дополнительных «наворотов» зависит от ваших потребностей и кошелька. Но если нужна реальная экономия энергоносителей, рассматривайте программируемые модели, включающие отопление по графику. В рабочее время либо ночью температуру в доме можно понизить до 18…20 °C.

ЧИТАТЬ ДАЛЕЕ: Теплый пол под плитку советы эксперта по устройству

Установка терморегуляторов предусматривается в каждой комнате. Значит, придется оттуда тянуть провода к гребенке ТП, где располагаются сервоприводы водяных контуров. Подобная «электрификация» неуместна в квартирах со свежим дизайнерским ремонтом. Решение: установите возле коллектора коммутационный блок с ресивером, а в помещениях – беспроводные термостаты на батарейках.

Механические

Распространенные механические модели отличаются простотой использования и доступной ценой.

Varmel RTC 70.26

Один из классических регуляторов с механическим управлением, пользующийся популярностью среди покупателей. Связано это с простотой его эксплуатации и возможностью выставлять белее точные настройки. Подходит для контроля водных и электрических систем, расположенных в полу. Настройка выполняется вручную за счет колесика с расположенными на нем делениями, расположенного на корпусе, температура регулируется от +5 до +40, монтируется продукт в подрозетник.

Varmel RTC 70.26
Достоинства:

• наличие отдельной кнопки на включение и выключение;
• прост в установке и использовании;
• долгий период эксплуатации.

Недостатки:

из минусов можно выделить только то, что издает довольно громкие щелчки при работе.

Терморегулятор Теплолюкс ТР 510

Еще одна механическая модель регулятора, Теплолюкс 510, помогает создать комфортные условия, при этом экономя потребление электроэнергии. Сам агрегат выполнен из качественных материалов, что положительно влияет на период его службы. Удобный и безопасный в использовании прибор выполнен в современном дизайне, имеет дисковый регулятор управления температурой, который также выступает в роли выключателя. Степень тепла варьируется от +5 до 45 градусов. Производится в нескольких цветах, кремовом и белом.

Терморегулятор Теплолюкс ТР 510
Достоинства:

• качество;
• долгий период работы;
• простота управления;
• безопасность;
• цена.

Недостатки:

нет.

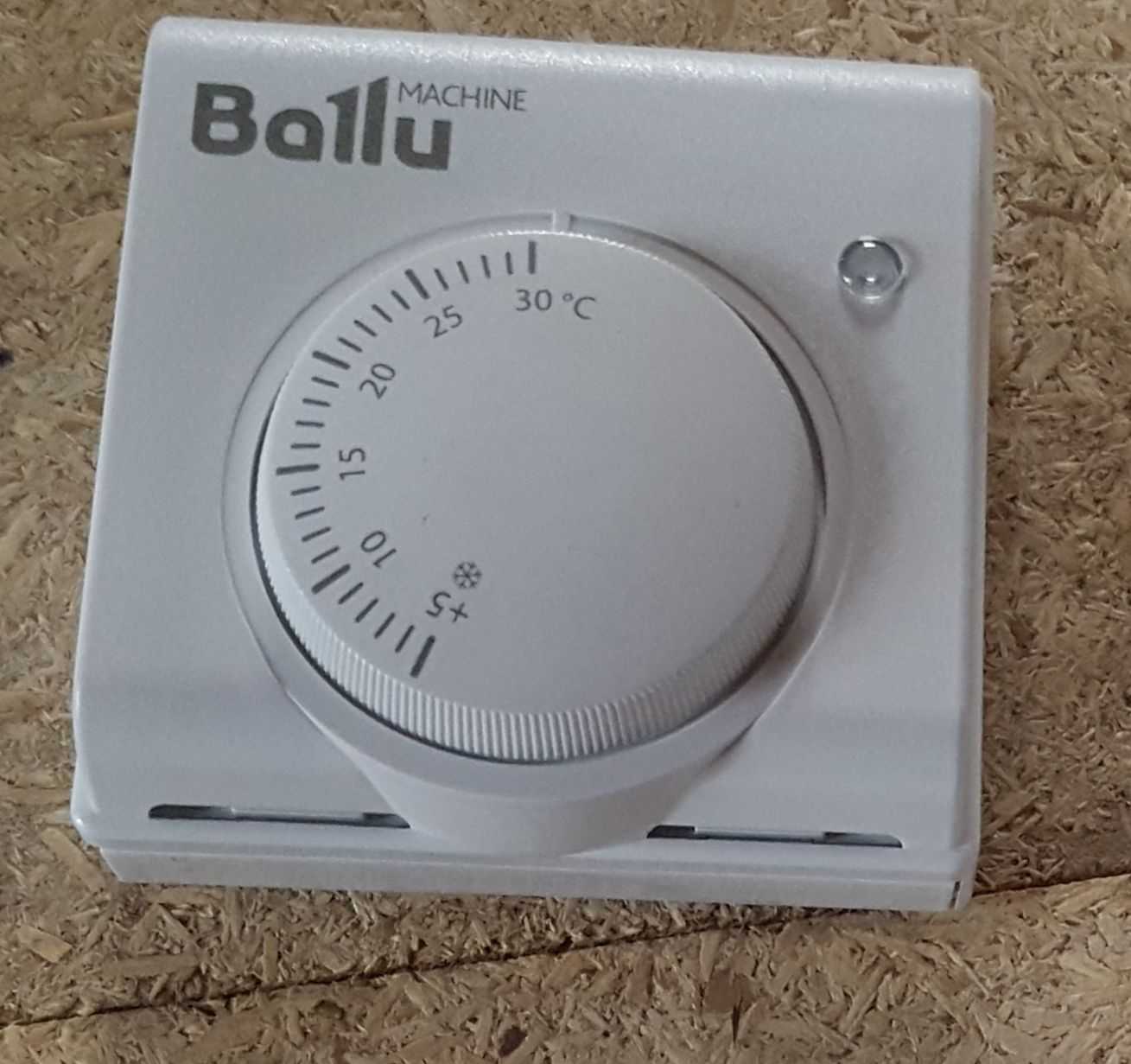

Ballu BMT-2

Ballu BMT-2 предназначен для работы со всеми видами инфракрасных обогревателей, прост в управлении, надежен и безопасен в работе. На корпусе расположена ручка регулировки, оснащенная специальными делениями, благодаря которым возможно выставить необходимую температуру. Также продукция оснащена режимом против замерзания, индикатором включения, зеленый цвет которого, указывает на его включенное состояние. Разница между степенью тепла колебаться от +5 до +30 градусов.

Ballu BMT-2
Достоинства:

• качество конструкции;
• наличие индикатора;
• простота эксплуатации;
• универсальность;
• цена.

Недостатки:

нет дисплея с цифрами.

Terneo rol

Продукт отличается мощность, качеством и доступной стоимостью, что делает его привлекательным для пользователей. Модель подходит для подключения к инфракрасным обогревателям и иным приборам, отвечающим за тепло в помещениях. На корпусе расположено колесико для регулировки температуры и световой индикатор говорящий о включении агрегата. Модель обладает возможностью автоматической поддержки установленной температуры и оснащена встроенным датчиком.

Terneo rol
Достоинства:

• точность показателей;
• дизайн;
• надежность и длительность эксплуатации;
• наличие светового индикатора.

Недостатки:

не предусмотрена отдельная кнопка выключения.

Electrolux ETS-16

Electrolux знаменитая компания, которая производит различные битовые приборы, среди них и терморегуляторы, модель Thermotronic Smart (ETS-16) была создана с учетом инноваций. Производители предусмотрели возможность управления не только стационарным путем, но и через смартфон, создав таким образом дополнительный комфорт управления. Пользователь может с легкостью, благодаря касанию, изменять и устанавливать нужные настройки находясь в любом месте, не только в помещении. Благодаря такой возможности возможно экономить расход электроэнергии и затрат на нее.

Electrolux ETS-16
Достоинства:

• сочетание механического и дистанционное управления;
• качество;
• надежность;
• функциональность;
• экономия электричества.

Недостатки:

не выявлены.

Eberle RTR-E 3563

Комнатный механический прибор Eberle RTR-E 3563 оснащен кнопкой, включения, выключения, благодаря ей не надо отключать прибор из розетки. Прост в использовании, подходит для управления инфракрасными обогревателями, в качестве регулятора настройки температур, выступает колесико. Допускает подключение нескольких устройств одновременно, но общая мощность их не должна превышать 3,5 кВт, также возможно использовать в помещениях, где влажность достигает 95%. Агрегат относится к настенным, его рекомендовано размещать вдали от мебели, нагревательных или охлаждающих приборов, а также подальше от прямых солнечных лучей и сквозняков.

Eberle RTR-E 3563
Достоинства:

• надежность;
• безопасность;
• качество материалов, используемых при сборке;
• есть отдельная кнопка включения;
• не требует определенных навыков при использовании
• допускает подключение в помещении, где высокая влажность (до 95%).

Недостатки:

• нет индикатора включения;
• отсутствуют дополнительные функции.

Как сделать простой терморегулятор своими руками

Для изготовления устройства понадобятся три элемента:

• термопара;
• операционный блок;
• исполнительный механизм.

Термопара

Деталь представляет собой спайку проводников из двух разнородных металлов. При изменении температуры воздуха в соединении металлов меняется сопротивление, что вызывает изменение характеристики протекающего в нём электрического тока.

Операционный блок

Блок – это есть сам терморегулятор, который, реагируя на изменение характеристики тока в термопаре, передаёт сигнал в исполнительный механизм.

Исполнительный механизм

Это реле, которое включает и выключает обогреватели. При понижении температуры воздуха механизм замыкает контакты питания системы обогрева. По достижении нужного температурного уровня реле размыкает цепь питания.

Схемы самодельных регуляторов температуры публикуются в интернете. Термопару можно использовать, взятую из какого-нибудь старого прибора (холодильника, СВЧ печи и пр.). Таким же образом можно обзавестись реле.

Целесообразность установки терморегуляторов имеет смысл в домах индивидуальной застройки, где нет центрального отопления. Эксплуатация терморегулирующих систем приносит экономию энергоресурсов, что создаёт существенный экономический эффект.

Как происходит регулировка обогрева теплого пола

Если дом или квартира не большие, регион проживания — южный, теплые полы можно оставлять основным источником отопления. В других случаях его делают как приятное дополнение, которое сделает жизнь более комфортной. Например, в детской комнате, в ванной или на кухне, в рабочей зоне. Всё дело в том, что делать пол очень горячим по понятной причине нельзя. Если за окном минус 40 градусов, отопительная система должна быть более мощной.

Очень удобно иметь полы, уровень нагрева которых контролируется. Есть множество устройств для регулировки температуры теплого пола. Их работа основана на едином принципе.

Отопительные контуры контролируются индивидуально, через обустройство специальных коллекторов, которые собирают вместе входы и выходы системы отопления:

Термодатчик для водяного теплого пола сигнализирует терморегулятору о том, что температура в помещении (или на поверхности пола) повысилась. В цепочку включается сервопривод, управляющий вентилями. Получив соответствующий сигнал от термостата, он впускает в систему новую партию горячей воды. Или, наоборот, перекроет её движение, если терморегулятор даст сигнал, что в комнате стало жарко. Помогает регулировать поток теплоносителя термоклапан для водяного теплого пола. Подобный термостатический клапан для теплого пола позволяет эффективно регулировать температуру подачи теплоносителя. Для подкачки воды обязательно устанавливается насос.

Итак, для контроля показателей температуры теплых полов нужны:

• коллектор, куда сводятся все контуры;
• терморегулятор;
• термодатчик;
• сервопривод, управляющий вентилями;
• насос для подкачки воды.

Всё это вместе даёт возможность сделать систему отопления автоматизированной. Это не простое удобство, а экономия энергоресурсов. Терморегуляторы можно выставить так, что в отсутствие людей обогрев помещения будет снижен. Автоматы позволяют сэкономить от 30 до 40 процентов объёма энергоносителей. Причём на условиях проживания людей это не отразится, наоборот, сделает более комфортным пребывание в квартире или доме.

Для того, чтоб повысить безопасность эксплуатации приборов, предусмотрена установка предохранительных клапанов и защитной арматуры от скачков напряжения в электрической сети и перегрева электрооборудования.
