Заземление и зануление

Чем отличаются между собой заземление и зануление?

Приобретая какой-либо электрический прибор, вы должны понимать, что ни одна техника не способна функционировать без сбоя. А поломка электрического устройства – нередкое и абсолютно обычное явление. И чтобы предотвратить перегрузку или замыкание, используются разные защитные элементы.

Однако случается так, что защитные аппараты не откликаются на неисправность устройства. Такое может произойти, если была нарушена внутренняя изоляция или на корпусе возникло сильное напряжение. Тут нужна защита для человека, который может попасть под напряжение, дотронувшись до поломанного устройства. Именно тут и используется зануление или заземление.

Отличия

Что собой представляет заземление?

  • Оно было изобретено для защиты от дефектов путем снижения напряжения. Если говорить проще – уменьшить напряжение прикосновения до допустимо безопасной для человека величины.
  • Для примера – возьмем торшер или настольный светильник. Корпус этого электрического прибора не подключен к заземлению.
    • В случае если будет нарушена изоляция, металлическая часть торшера или лампы попадет под напряжение. И тогда, когда вы приметесь совершить попытку прикоснуться к прибору, чтобы сменить лампочку, вы станете проводником и пропустите сквозь свое тело электрический ток.
    • А вот когда торшер заземлить, электрический ток будет идти в землю через провод. И при прикосновении концентрация напряжения в корпусе станет минимальной, поэтому сквозь ваше тело тока также пройдет минимум.
  • Во всех многоэтажных домах и прочих жилых сооружениях, особенно в городе, оно централизованное. Поэтому без каких-либо опасений мы может подключать все электрические приборы.

    Но даже в частном секторе или в сельской местности организовать заземление весьма просто – необходимо подключить ко всем приборам и проводам в доме заземляющий стержень. Чаще используют профиль из металла.

  • Заземленные устройства бывают нескольких типов, в зависимости от назначения:
    • те, что отводят импульсный ток молнии (используются при заземлении молниеотводов);
    • устройства для поддержания нормального режима функционирования электроустановок;
    • устройства для избегания травмирования людей и животных электрическим током.

Заземляющий контур защиты дома

А что же такое зануление?

Очень часто рядом с понятием «заземление» используется термин «зануление». По применению эти понятия выполняют одну и ту же функцию – защита человека от удара электрическим током. Но выполняют эту задачу по-разному.

  • Зануление представляет собой присоединение металлических элементов установки с электричеством к нулю.
  • Чаще используется в промышленных установках. Также к занулению прибегают для защиты высотных домов. Но только в том случае, если провести там качественное заземление практически невозможно. И чаще всего это еще постройки старого плана, поэтому встречается крайне редко.
  • Зануление используется, чтобы при повреждении изоляции совершалось короткое замыкание, которое бы приводило к срабатыванию автоматического выключения защитного автомата или других систем защиты.
  • В связи с этим подобный метод защиты используется в промышленности, поскольку подходит для оперативного отключения электричества в аварийных ситуациях.
  • Зануление работает по следующему принципу: в устройстве образуется замкнутый круг между потоком и нулем, в случае повреждения происходит короткое замыкание. На него реагируют устройства защиты, например, предохранители, и прибор автоматически отключается от источника питания.

Общая характеристика

Типовые методики расчета

Для расчета защитного заземления потребуется заранее определиться со следующими исходными показателями:

  • Размеры и общее число вбитых в грунт штырей из стали.
  • Расстояние, оставляемое между ними (шаг установки).
  • Глубина заложения прутьев.
  • Удельное сопротивление самой почвы в месте обустройства ЗУ.

Помимо них важно учитывать геометрическую форму и материал заготовок, из которых сваривается система из заземлителей (либо это типовой стальной уголок, либо медная полоса и тому подобное). Согласно действующей нормативной документации (ПУЭ, в частности) минимальные размеры выбранных заготовок должны быть не менее:

Согласно действующей нормативной документации (ПУЭ, в частности) минимальные размеры выбранных заготовок должны быть не менее:

  1. полоса стальная с сечением не менее 100 мм2;
  2. стальной уголок со сторонами 4х4 мм;
  3. круглый стальной брусок сечением 16 мм2;
  4. металлическая труба диаметром 32 мм и толщиной стенки не менее 3,5 мм.

Минимальные размеры штырей или арматурных прутьев, используемых для изготовления системы ЗУ, выбирается из следующих соображений. Длина заготовок не может быть менее 1,5-2 метра. Расстояния между ними берется кратным длине каждого стержня. В зависимости от того, какая площадка выбирается для обустройства ЗУ, они устанавливаются либо в ряд один за другим, либо в виде квадрата или правильного треугольника. Согласно применяемой методике расчета основная его задача – определиться с числом стержней и параметрами соединяющей из полосы (ее длиной и толщиной).

Пример расчета элементов ЗУ

В качестве примера рассмотрим расчет сопротивления стеканию аварийного тока для вертикального стержня, взятого в единственном экземпляре (чертеж справа).

Чертеж вертикального заземлителя

Для его проведения потребуется знать следующие исходные данные:

ρ – удельное сопротивление грунта в этом месте (в Омах на·метр);

L – длина стержня в метрах;

d – его основной типоразмер (диаметр) в метрах;

Т – расстояние до середины прутка от поверхности в метрах.

Если учитывать величину, ограничивающую растекание тока для горизонтальных элементов ЗУ, то сопротивление для их вертикальных аналогов вычисляется по следующей формуле:

Формула расчета сопротивления растеканию тока для вертикальных заземлителей

В ситуации, когда заземляющее устройство обустраивается в неоднородном грунте (специалисты называют его двухслойным), удельное сопротивление рассчитывается так:

Формула расчета удельного сопротивления для неоднородного грунта

где – Ψ представляет собой сезонный коэффициент;

ρ1 и ρ2– удельные сопротивления различных слоев местного грунта (верхнего уровня и нижнего слоя соответственно), измеренные в Омах на·метр;

Н – толщина слоя, расположенного в верхней части грунта в метрах;

t – общее заглубление вертикальных элементов (глубина всей траншеи), равное примерно 0,7 метра.

Нужное число стержней (без учета горизонтальных компонентов) определяется следующим образом:

где Rн представляет собой нормируемое согласно ПТЭЭП сопротивление растеканию.

Если учитывать горизонтальные составляющие ЗУ, то формула для числа вертикальных штырей примет следующий вид:

где ηв – это коэффициент использования системы, указывающий на то, насколько сильно токи растекания от единичных элементов влияют друг на друга (при их различном расположении).

Именно поэтому при слишком близком их расположении общее сопротивление защитного контура существенно возрастает. Полученное после использование указанных формул число заземляющих элементов обычно округляется до большего значения. Расчет заземления по ним удается автоматизировать, если воспользоваться специально разработанной для этих целей программой «Электрик v.6.6». Скачать это ПО можно бесплатно на соответствующем сайте в Интернете.

Устройство защитных токовых отводов при работе с трехфазным электрическим оборудованием

Коммутация трехфазных потребителей электроэнергии отличается от подключения обычной бытовой электротехники, поэтому устройство защитных систем осуществляется иным способом. При этом не нужно путать нулевой или заземляющий провод, участвующий в системе управления, то есть, задействованный в схему пуска и остановки агрегата, с защитным проводником, предназначенным для отведения опасного разряда на землю.

Оформление, разводка, подключение электрооборудования

Работы производятся в несколько этапов:

  1. По периметру помещения обустраивается отдельная линия (трасса), выполненная из узкой металлической полосы 40х3 мм или медного провода сечением 16 мм.кв.
  2. На ней в скрытом месте монтируется шина (желательно медная) с контактными приспособлениями (шпильками или отверстиями для болтовых соединений). Допускается использование металлической шины, но в этом случае приваривание шпилек – обязательное условие.
  3. Эта линия соединяется с контуром заземления или зануления, выведенным отдельным проводом от распределительного щита и имеющим надежную связь с землей либо прямую, либо через рабочий ноль
  4. Корпуса всех потребителей (трехфазных электродвигателей) через медный провод соединяются с описанной шиной.

Устройство зануления допускается только в случае отсутствия возможности коммутации с земляным контуром. Во всех иных случаях правильным считается только защитное заземление.

Агрегат через медный провод соединен с шиной, смонтированной от заземляющей трассы

Обязательное использование дополнительных защитных устройств

Описанные заземляющие и зануляющие системы эффективны при возникновении значительных утечек или коротких замыканий на корпус электроприборов. Однако для достижения полной безопасности при обслуживании оборудования необходимо применение дополнительных средств защиты, обеспечивающих разрыв электрической цепи при возникновении нарушений их работы.

На производственных предприятиях это могут быть блоки автоматики (контроля изоляции БКИ или максимальной токовой защиты). Но наиболее распространенными средствами, как на производстве, так и в быту, являются автоматические выключатели и устройства защитного отключения, которые:

  • обеспечат обесточивание электрической цепи в случае возникновения неполадок;
  • защитят пользователя от поражения электрическим током;
  • предохранят технику от возгорания.

Такие приборы могут иметь исполнение для однофазных или трехфазных систем. Они бывают:

  • однополюсные – устанавливаются на одну из линий (ноль, фаза);
  • двухполюсные – устанавливаются на оба провода электропроводки;
  • многополюсные (три и более) – используются при трехфазном напряжении.

Схема бытовой проводки с РЕ-проводником заземления и защитой ВА и УЗО

Автоматический выключатель производит отключение при превышении токовой нагрузки номинального значения, указанного на корпусе прибора. УЗО контролирует состояние электросети и срабатывает при появлении самых незначительных утечек тока.

Чем отличается заземление от зануления с точки зрения защиты?

При кажущейся схожести, эти два способа принципиально отличаются по способу защиты. Причем основные споры возникают вокруг возможности заменить один способ другим, или вообще организовать заземление и зануление в одной электроустановке.

Внимание! Забегая вперед, сразу определим: объединять или заменять заземление занулением, или наоборот – нельзя. Рассмотрим принцип действия этих способов защиты, и вам станет понятно, почему. Рассмотрим принцип действия этих способов защиты, и вам станет понятно, почему

Рассмотрим принцип действия этих способов защиты, и вам станет понятно, почему.

Что происходит в нештатной ситуации с заземленной электроустановкой или при отсутствии заземления?

Предположим, что на металлический корпус электроприбора попадает фаза. Это может произойти при сильном увлажнении, повреждении изоляции, обрыве крепления монтажной платы и соединении токоведущих частей с корпусом. Короткого замыкания не происходит, питание продолжает поступать.

Вы касаетесь рукой корпуса, и через вас начинает протекать электрический ток. Его сила зависит от влажности кожи, от того, во что вы обуты, и на чем вы стоите.

Проще говоря – если вы только что вышли из душа, встали босиком на кафельный пол, и схватились рукой за полотенце-сушилку с фазой на корпусе – сила тока может быть смертельно опасной. А если вы обуты в резиновые сапоги, стоите на деревянном полу и в помещении относительно сухой воздух – то можно не почувствовать никаких неприятных ощущений.

Если электроприбор заземлен, неважно каким способом, на корпус или через штатную вилку – основной ток потечет через землю, поскольку сопротивление там значительно ниже, чем у тела человека. Подключение к заземлителю находится непосредственно на корпусе, поэтому надежность не вызывает опасений. Единственная опасность такого способа защиты – электрооборудование может выйти из строя

Питание, как правило, не прерывается, поскольку сопротивление физической «земли» недостаточно для короткого замыкания и срабатывания защитного автомата

Единственная опасность такого способа защиты – электрооборудование может выйти из строя. Питание, как правило, не прерывается, поскольку сопротивление физической «земли» недостаточно для короткого замыкания и срабатывания защитного автомата.

Следующий вариант защиты – зануление. Корпус прибора подключен к рабочему нулю или нейтрали трехфазного трансформатора. При возникновении пробоя фазы на корпус, через рабочий ввод питания начинает протекать ток, стремящийся к бесконечности. Его величина ограничена лишь мощностью точки энергоснабжения.

Эта ситуация называется «коротким замыканием». Резкий скачок значения тока приводит к моментальному срабатыванию автомата, через который организовано питание. Или к перегоранию предохранителей.

Внимание! Пример показывает, насколько важно иметь работоспособные предохранительные системы

Фактически, неисправная электроустановка моментально обесточивается, и опасность поражения электрическим током отсутствует.

Подводный камень в том, что при отсоединении рабочего нуля от реального заземлителя или от нулевого контакта – защита пропадает.

Несмотря на отличие заземления от зануления, они выполняют схожую функцию – защищают пользователя от поражения электротоком. А какой вариант выбрать – зависит от особенностей энергоснабжения вашего помещения.

Поделиться с друзьями:

Отличия способов защиты

Заземление происходит благодаря выравниванию потенциалов и защите от губительного воздействия тока. Заземление используется в домах и квартирах, ее можно монтировать самостоятельно. Однако подобная установка не моментально сработает при возникновении тока. Его легко установить самостоятельно, при наличии сварочного аппарата и нескольких кусков металла. При этом, нужно иметь хорошую теоретическую базу, для подсчета и выбора оптимального места для соединения к нейтралу.

При зануленении, подобные токи заставляют сработать выключатель, из-за чего бытовое устройство отключается от сети, вместе с остальными приборами, включая трансформаторы, компьютеры и другое. При нарушении работы нулевого провода в щитке, система прекратит работу, при этом вы можете стать жертвой удара током. Из-за того, что контур зануления находится вне дома, он может ухудшится спустя некоторое время. Особо это отражается в местах объединения соединений. При ежегодной проверки этого можно избежать.

Что такое заземление, принцип действия и устройство

При создании электросети, в помещениях различного назначения, требуется создание защиты, которая предотвратит вероятное поражение током. Чтобы избежать этого выполняется устройство заземления. В соответствии с ПЭУ п.1.7.53 заземление выполняется в электрооборудовании с напряжением более 50 В переменного и 120 В постоянного тока.

Шина заземления от ГРЩ к потребителю

Заземление – намеренное соединение нетоковедущих металлических частей электроустановок (которые могут оказаться под напряжением) с землей или ее эквивалентом. Данная защитная мера предназначена для исключения вероятности поражения человека электротоком при замыкании на корпус оборудования.

Принцип действия

Принцип работы защитного заземления заключается в:

  • снижении разности потенциалов, между заземляемым элементом и другими токопроводящими предметами с естественным заземлением, до безопасного значения;
  • отвод тока в случае непосредственного контакта заземляемого оборудования с фазным проводом. В грамотно спроектированной электросети возникновение тока утечки вызывает мгновенное срабатывание устройства защитного отключения (УЗО).

Схемы заземления в трехфазных сетях

Из вышесказанного следует, что заземление имеет большую эффективность при использовании в комплексе с УЗО.

Устройство заземления

Конструкция системы заземления состоит из заземлителя (проводящая часть, которая имеет непосредственный контакт с землей) и проводника, обеспечивающего контакт между заземлителем и нетоковедущими элементами электрооборудования. Обычно в качестве заземлителя используется стальной или медный (очень редко) стержень, в промышленности это как правило, сложная система, состоящая из нескольких элементов специальной формы.

Эффективность системы заземления во многом определяется величиной сопротивления защитного устройства, которую можно уменьшить, повышая полезную площадь заземлителей или увеличивая проводимость среды, для чего задействуется несколько стержней, повышается уровень солей в земле и т.п.

Заземляющее устройство это…

Выше мы рассмотрели в общих чертах, что такое защитное заземление. Однако стоит упомянуть, что используемые в системе заземлители различаются на естественные и искусственные.

В качестве устройств заземления в первую очередь предпочтительнее использовать такие естественные заземлители, как:

  • трубы водоснабжения, находящиеся в грунте;
  • металлоконструкции зданий и сооружений, имеющие надежный контакт с землей;
  • обсадные трубы артезианских скважин;
  • металлические оболочки кабелей (исключение составляет алюминий).

Вариант использования трубы в качестве естественного заземлителя

Естественные заземлители должны иметь соединение с защитной системой из двух и более разных точек.

В роли искусственного заземлителя может использоваться:

  • стальная труба с толщиной стенок 3,5 мм и диаметром 30÷50 мм и длиной порядка 2÷3 м;
  • стальные полосы и уголки толщиной от 4 мм;
  • стальные пруты длиной до 10 и более метров и диаметром от 10 мм.

Использование металлических полос в качестве искусственного заземлителя

Для агрессивных почв необходимо использование искусственных заземлителей с высокой устойчивостью к коррозии и изготовленных из меди, оцинкованного или омедненного металла. Итак, мы разобрались с тем, что является определением понятия искусственного и естественного заземлителя, теперь же рассмотрим, когда применяется заземление.

Предлагаемое видео наглядно объясняет, что такое защитное заземление:

Системы с глухозаземленной нейтралью системы заземления TN

К таким системам относятся:

  • TN-C;
  • TN-S;
  • TNC-S;
  • TT.

Согласно п. 1.7.3 ПУЭ TN-система — система, в которой нейтраль источника питания глухо заземлена, а открытые проводящие части электроустановки присоединены к глухозаземленной нейтрали источника посредством нулевых защитных проводников.

TN включает в себя такие элементы, как:

  • заземлитель средней точки, которая относится к источнику питания;
  • внешние проводящие части устройства;
  • проводник нейтрального типа;
  • совмещенные проводники.

Нейтраль источника глухо заземлена, а внешние проводники установки подключены к глухозаземленной средней точке источника при помощи проводников защитного типа.

Сделать заземляющий контур можно только в электроустановках, мощность которых не превышает 1 кВ.

Система TN-C

В данной системе нулевой защитный и нулевой рабочий проводники, объединены в один PEN проводник. Они совмещены на всем протяжении системы. Полное название — Terre-Neutre-Combine.

Среди преимуществ TN-C можно выделить только легкий монтаж системы, который не требует больших усилий и денежных затрат. Для монтажа не требуется улучшение уже установленных кабельных и воздушных линий электропередачи, у которых есть всего 4 проводящих устройства.

Недостатки:

  • возрастает вероятность получения удара током;
  • возможно появление линейного напряжения на корпусе электрической установки во время обрыва электрической цепи;
  • высокая вероятность потери заземляющей цепи в случае повреждения проводящего устройства;
  • такая система защищает только от короткого замыкания.

Система TN-S

Особенность системы заключается в том, что электричество поставляется к потребителям через 5 проводников в трехфазной сети и через 3 проводника в однофазной сети.

Всего от сети отходит 5 проводящих источников, 3 из которых выполняют функцию силовой фазы, а оставшиеся 2 — это нейтральные проводники, подсоединенные к нулевой точке.

Конструкция:

  1. PN — нейтральный механизм, который задействован в схеме электрического оборудования.
  2. PE — глухозаземленный проводник, выполняющий защитную функцию.

Преимущества:

  • легкость монтажа;
  • низкая стоимость покупки и содержания системы;
  • высокая степень электробезопасности;
  • не требуется создание контура;
  • возможность использовать систему в качестве устройства от защиты утечки тока.

Система TN-C-S

TN-C-S система предполагает разделение проводника PEN на PE и N в каком-то участке цепи. Обычно разделение происходит в щитке в доме, а до этого они совмещены.

Достоинства:

  • простое устройство защитного механизма от попадания молний;
  • наличие защиты от короткого замыкания.

Минусы использования:

  • слабый уровень защиты от сгорания нулевого проводника;
  • возможность появления фазного напряжения;
  • высокая стоимость монтажа и содержания;
  • напряжение не может быть отключено автоматикой;
  • отсутствует защита от тока на открытом воздухе.

Система TT

TT разработана для обеспечения высокого уровня безопасности. Устанавливается на электростанциях с низким уровнем технического состояния, например, где используются оголенные провода, электроустановки, которые расположены на открытом воздухе или закреплены на опорах.

TT монтируется по схеме четырех проводников:

  • 3 фазы, подающие напряжение, смещаются под углом 120° между собой;
  • 1 общий ноль выполняет совмещенные функции рабочего и защитного проводника.

Преимущества TT:

  • высокий уровень устойчивости к деформации провода, ведущего к потребителю;
  • защита от КЗ;
  • возможность использования на электроустановках высокого напряжения.

Недостатки:

  • сложное устройство защиты от молний;
  • невозможность отследить фазы короткого замыкания электрической цепи.

Особенности и принцип действия зануления

Назначение зануления — метод защитного устройства позволяет провести подключение корпусов оборудования и других деталей из металлов с нейтралью (нулевой защитный проводник). В условиях с заземленным защитным проводником и напряжением в сети не более 1000 В, используется схема зануления.

При пробое фазного тока на корпусе электроприборов и оборудовании происходит КЗ фазы. При этом, срабатывают автоматы защитного отключения тока и цепь размыкается. Этим и отличаются две защитные системы.

К приборам зануления относят:

  • плавкий предохранитель;
  • автомат отключения тока;
  • встроенные в пускатели, тепловые реле;
  • контактор с тепловой защитой.

Возникла ситуация пробоя фазного напряжения. При этом от корпуса электроустановки ток проходит по нейтрали на обмотку трансформатора. Затем, от него по фазе — на предохранитель. Плавкие предохранители сгорают от пиковых значений тока, в электрическую цепь прекращается подача напряжения.

При этом, ноль беспрепятственно проводит ток, позволяя сработать защите. Его прокладывают в безопасном месте, запрещается оснащать его дополнительными выключателями и другими устройствами.

Значение уровня проводимости провода фазы должно быть наполовину больше нулевого проводника. Как правило, в этом случае используют стальные пластины, оболочки кабеля и другие материалы.

Зануляющие проводники проверяют на исправность при сдаче работ по подключению и проводке электроэнергии в здании, а также, через определенное количество времени, при пользовании электрической схемой.

Не менее одного раза в период 5 — летнего срока, производятся замеры значений сопротивления всей цепи фазного и нулевого проводника на корпусах самого дальнего оборудования от щита электропроводки, а также самого мощного оборудования в помещении.

Защитное зануление, в некоторых случаях, может выполнять работу защитного отключения. При этом, отличаются эти 2-е защитных системы тем, что в случае защитного отключения цепи, его можно использовать в любых условиях, при различных режимах заземляющего проводника, показателей напряжения цепи. В таких сетях можно обойтись и без провода нулевого подключения.

Расчет зануления необходимо производить с учетом всех условий работы и принципа его действия.

Защитное отключение выполняют с использованием защитной системы, которая отключает электрооборудование автоматически. При возникновении аварийных ситуаций и угроз поражения и нанесения электротравм человеку, к таким ситуациям можно отнести:

  • короткое замыкание фазного провода на корпус;
  • повреждение изоляции электрической проводки;
  • неисправности на заземляющем контуре;
  • нарушения целостности зануляющих проводников.

Эта защитная система нередко используется при невозможности провести защитные системы заземления и зануления. Но на ответственных участках, возможна установка защитного отключения и как дополнительный контур защиты человека и оборудования от поражения токами утечки и короткого замыкания.

При этом, их подразделяют, в зависимости от величины тока на входе и изменений реакции защитных устройств, на несколько схем:

  • наличия напряжения на корпусе оборудования;
  • силу тока при замыкании на провод земли;
  • напряжения или силу тока в нулевом проводнике;
  • уровня напряжения на фазе относительно значения на проводе земли;
  • устройства для постоянного или переменного тока;
  • устройства комбинированные.

В заключение разберем вопрос, который может задать начинающий электрик.

Основные способы устройства заземления

Конструктивное исполнение устройств может существенно отличаться. При выборе подходящего варианта следует обязательно учитывать, как работает заземление. Система не должна бояться негативного воздействия внешней среды. Выбор может быть сделан в пользу одной из следующих конструкций:

  • Кольцевой, когда элементы системы располагаются вокруг дома, образуя своеобразное кольцо;
  • Фундаментальной. Такой тип может быть выбран на начальном этапе строительства, поэтому его планировка прорабатывается наиболее тщательно с учетом всех нюансов. Элементы, к которым будут крепиться токоотводящие металлические проводники должны выступать за контуры возводимого строения;
  • Глубинной. Метод, не предъявляющий особых требований. Однако при его устройстве следует обязательно учитывать особенности почвы на участке, чтобы определиться с оптимальной глубиной залегания электропровода. При выполнении работ своими силами такой тип наиболее предпочтителен, так как отличается доступностью и простотой монтажа.

Глубинный тип самый простой и доступный

Статья по теме:

Задачи заземления

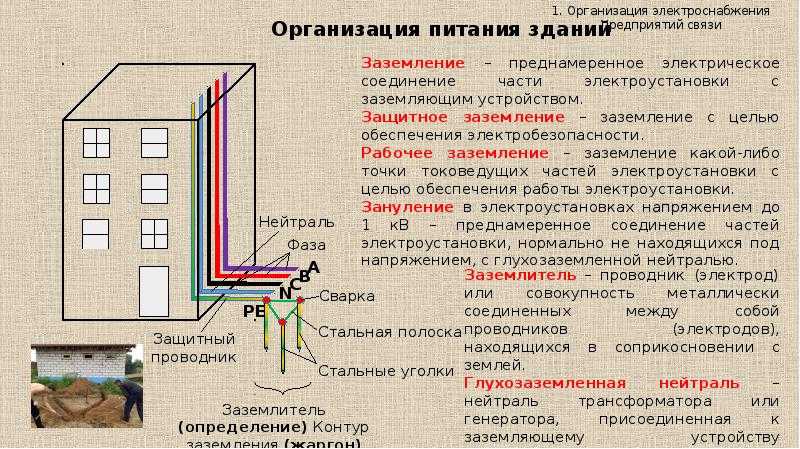

Искусственно созданный контакт между электроустановкой и землей называется заземлением. Его задача — понизить напряжение на корпусе устройства до безопасного для живых существ уровня. При этом большая часть тока отводится в грунт. Чтобы заземлительная система работала эффективно, ее сопротивление должно быть значительно ниже, чем на остальных участках цепи. Такое требование основывается на свойстве электрического тока всегда выбирать наименьшее сопротивление на своем пути.

Тока замыкания иногда недостаточно при использовании заземлителя с относительно высоким для реакции защитных устройств сопротивлением. Поэтому еще одна задача заземлительной системы — рост аварийного тока замыкания.

Типы заземляющих устройств:

  1. Молниезащитные. Отводят импульсные токи, поступающие в систему в результате ударов молнии. Используются в молниеотводах и разрядниках.
  2. Рабочие. Предназначены для поддержания нормальной работоспособности электрических установок. Используются как в обычных, так и в аварийных ситуациях.
  3. Защитные. Защищают людей и животных от поражения током, проходящим по металлическим предметам в случае пробоя фазовых проводников.

Устройства заземления бывают естественными и искусственными:

  1. К естественным относят металлические изделия, основная функция которых не заключается в отводе тока в землю. К таким заземлителям относятся трубопроводы, железобетонные элементы зданий, обсадные магистрали и т.п.
  2. Искусственные заземлители — системы, созданные специально для отвода тока. Это стальные полосы, трубы, уголки и другие металлические элементы.

Для заземлительной системы нельзя использовать трубы, предназначенные для транспортировки горючих веществ (как газов, так и жидкостей), алюминиевые детали, кабельные оболочки. Также не подходят для этой цели предметы, покрытые антикоррозийным изоляционным слоем. Запрещено использовать как заземляющие проводники трубы водопровода и отопления.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Гимназия ремонта
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
