В чем главные отличия линейного и фазного напряжения?

Разводка однофазного щитка

Например, к щиту подключаются — плита (варочная панель) 7,2 кВт; духовой шкаф 4,3 кВт; кухня 5,5 кВт; комната 3,5 кВт; ванная 3,5 кВт; двигатель 3-фазный 1,5 кВт; розетка 3-фазная.

Рассмотрим такую ситуацию: у вас была однофазная сеть и теперь дали разрешение на проведение трехфазной. В этом случае нужно все потребители распределить по фазам.

Самый мощный прибор это варочная панель (плита) 7,2 кВт, которую нужно посадить на первую фазу. На вторую подключить духовой шкаф и комнату. В итоге получается 7,8 кВт. А на третью фазу подключить кухню и ванную комнату. Общая мощность получится 9 кВт. Прибавим еще мощность двигателя, разделив ее на каждую фазу одинаково. В итоге получилось: на первой фазе 7,8 кВт; на второй фазе 9,4 кВт; на третьей — 9,6 кВт. Приблизительно распределили нагрузку по фазам по возможности равномерно. Посмотрим, какой в результате получился щиток.

• Итак, трехфазный щиток состоит из входного автомата и трехфазного счетчика. Далее, на первую фазу подключен автомат 40 Ампер, через который питается плита мощностью 7,2 кВт. Если просуммировать с двигателем, будет 7,8 кВт.
• Ко второй фазе через автомат 25 Ампер подключен духовой шкаф и микроволновая печь. Через второй автомат 16 Ампер подсоединена комната проектной мощностью 3,5 кВт. Общая мощность получилась 8,4 кВт.
• К третьей фазе подключен ДИФ автомат и обычный автомат. Через обычный автомат на 25 Ампер подключена кухня проектной мощностью 5,5 кВт. Через ДИФ автомат подключена ванная комната проектной мощностью 3,5 кВт. Общая мощность на третью фазу получается 9,6 кВт.

Распределение полной мощности двигателя на три фазы по 0,6 кВт:

• первая фаза: 7,2+0,6=7,8 кВт;
• вторая фаза: 4,3+3,5+0,6=8,4 кВт;
• третья фаза: 5,5+3,5+0,6=9,6 кВт.

По всем трем фазам максимальная мощность составляет 9,6 кВт. Если проектная мощность 8,8 кВт и входной автомат на 40 Ампер, а у нас проектная мощность на одной из трех фаз 9,6 кВт, то такой автомат не выдержит нагрузку. Если третью фазу загрузить на полную мощность, то этот автомат отключится. Поэтому, входной автомат нужно ставить на 50 Ампер.

Из этого примера видно, что при небольшом количестве потребителей можно полноценно загрузить трехфазную цепь. Иногда возникает необходимость подключить кондиционеры, электрический теплый пол и другие потребители высокой мощности.

Прежде чем покупать электрическое оборудование, надо рассчитать потребляемую мощность. Потянет ли входной автомат и разрешенный лимит по току на электроснабжение дома?

После подсчета всех нагрузок по фазам можно определить, какой мощности нужен входной автомат. Узнать в энергосбыте, какой резерв по току вам дадут. Возможно, разрешение дадут только на 25 Ампер. Придется покупать приборы из расчета на эти 25 Ампер. На фазу дается только 5,5 кВт.

В этом случае, что делать с электроплитой на 7,2 кВт? Современные электроплиты и варочные панели имеют подключение к двухфазной цепи, а иногда и к трехфазной. Кроме земляного и нулевого вывода имеется L1 и L2 (иногда L1, L2, L3). В первом случае для подключения двухфазной цепи, а во втором – подключение трехфазной цепи. Такие мощные нагрузки предусмотрены специально, чтобы можно было их распределить.

Когда делаете проект и запрашиваете проектную мощность, пытайтесь получить разрешение на мощность с запасом.

Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на карту сайта , буду рад если вы найдете на моем сайте еще что-нибудь полезное.

Источник



Соотношение

Значение напряжения фазы равняется около 58% от мощности линейного аналога. То есть, при обычных эксплуатационных параметрах, линейное значение стабильно и превосходит фазное в 1,73 раза.

Оценка напряжения в сети трехфазного электрического тока, в основном производится по показателям его линейной составляющей. Для линий тока этого типа, подающегося с подстанций, оно, как правило, равняется 380 вольтам, и идентично фазному аналогу в 220 В.

В электросетях с четырьмя проводами, напряжение трехфазного тока маркируется обоими значениями – 380/220 В. Это обеспечивает возможность питания от такой сети устройств, как с однофазным потреблением электроэнергии 220 вольт, так и более мощных агрегатов, рассчитанных на ток 380 В.

Самой доступной и универсальной стала система трехфазного типа 380/220 В, имеющая нулевой провод, так называемое заземление. Электрические агрегаты, работающие на одной фазе 220 В., могут быть запитаны от линейного напряжения при подключении к любой паре фазных выводов.

Электрические агрегаты трехфазного питания работают только при подключении сразу к трем выводам разных фаз.

В этом случае, применение нулевого вывода в качестве заземления, не является обязательным, хотя в случае повреждения изоляции проводов, его отсутствие серьезно повышает вероятность удара током.

История

Впервые идеи использования двухфазного тока для создания вращающего момента были высказаны Домиником Араго в 1827 году. Практическое применение было описано Николой Тесла в его патентах от 1888 года, примерно тогда же им была разработана конструкция соответствующего электродвигателя. Далее эти патенты были проданы компании Вестингауза, которая начала развивать двухфазные сети с США. Позднее эти сети были вытеснены трёхфазными, теория которых разрабатывалась русским инженером Михаилом Осиповичем Доливо-Добровольским, работавшим в Германии в компании AEG. Однако, благодаря тому, что в патентах Теслы содержались общие идеи использования многофазных цепей, компании Вестингауза некоторое время удавалось сдерживать их развитие с помощью патентных судебных процессов.

Преимущества

Преимуществом двухфазных сетей было то, что они допускали простой, мягкий пуск электрических двигателей. На заре электротехники эти сети с двумя отдельными фазами были более просты для анализа и разработки. Тогда ещё не был создан метод симметричных составляющих (он был изобретён в 1918 году), который впоследствии дал инженерам удобный математический инструментарий для анализа несимметричных режимов нагрузки многофазных электрических систем.

Вращающееся магнитное поле, создаваемое в двухфазных системах, позволяло электромоторам создавать вращающий момент от нулевой частоты вращения мотора, что не было возможным в однофазных асинхронных электромоторах (без специальных пусковых средств). Асинхронные двигатели, разработанные для двухфазных систем, имеют ту же конфигурацию обмоток, что и однофазные двигатели с пусковым конденсатором.

Для трёхфазной электрической сети требуются линии с меньшей массой проводящих материалов (как правило, металлов) при том же самом напряжении и большей передаваемой мощности, в сравнении с двухфазной четырёхпроводной системой. Двухфазные линии были вытеснены трёхфазными в электрических распределительных сетях, однако они до сих пор используются в некоторых системах управления.

Передаваемая мгновенная активная мощность в трёхфазных и двухфазных электрических сетях постоянна при симметричной нагрузке. Однако в однофазных сетях мгновенная активная мощность колеблется с частотой, в два раза бо́льшей частоты напряжения в линии. Эти пульсации мощности приводят к повышенному шуму и механическим вибрациям в электрооборудовании с намагничивающимися материалами из-за магнитострикционного эффекта, а также к вращательным вибрациям валов электродвигателей.

Двухфазные контуры обычно используют две отдельные пары токонесущих проводников. Могут использоваться и три проводника, однако по общему проводу течёт векторная сумма фазных токов, и поэтому общий провод должен иметь больший диаметр. В отличие от этого, в трёхфазных сетях при симметричной нагрузке векторная сумма фазных токов равна нулю, и поэтому в этих сетях возможно использовать три линии одинакового диаметра. Для электрических распределительных сетей требование трёх проводящих линий лучше, чем требование четырёх, поскольку это даёт значительную экономию в стоимости проводящих линий и в расходах по их установке.

Двухфазное напряжение может быть получено от трёхфазного источника путём соединения однофазных трансформаторов по так называемой схеме Скотта. Симметричная нагрузка в такой трёхфазной системе в точности эквивалентна симметричной трёхфазной нагрузке.

Часто можно слышать, как называют электрические сети трёхфазными, двухфазными, реже — однофазными, но иногда подразумевается под этими понятиями не одно и то же. Чтобы не запутаться, давайте разберёмся с тем, чем отличаются эти сети и что имеют в виду, когда говорят, например, про отличия трехфазного от однофазного тока

При переменном токе провод, подводящий ток — это фаза. Её схемное обозначение L1 (А).

Второй называют нулевым. Обозначение — N.

Значит, для передачи однофазного тока нужно использовать два провода. Называются они фазным и нулевым соответственно.

Между этими проводами напряжение 220 В.

Идёт передача двух переменных токов. Напряжение этих токов сдвинуто по фазе на 90 градусов. Передают токи двумя проводами: двумя фазными и двумя нулевыми. Это дорого. Поэтому теперь на электростанциях его не генерируют и по линиям электропередач (ЛЭП) не передают.

Чем трёхфазная сеть завоевала популярность

По сути, возможно использование 4, 5 или даже 10 фаз, однако это будет нерациональным и повысит стоимость и без того недешёвой электроэнергии. С точки зрения разумности, электромагнитного поля трёхфазной системы вполне достаточно для вращения электродвигателя. А теперь представим, что фаз будет 5. В этом случае увеличивается количество обмоток двигателя, что приводит к излишним расходам на изготовление, а значит, увеличивает итоговую стоимость агрегата. При этом никаких видимых улучшений по мощности не будет.

Вот так могут подключаться электродвигатели к трёхфазной сети

Если же говорить о двух фазах, то для запуска асинхронного электродвигателя их будет недостаточно, придётся монтировать систему, включая в схему конденсатор, который обеспечит необходимый сдвиг. При этом падение мощности обеспечено.

Немного физики: объяснение рациональности использования трёх фаз

Если говорить цифрами, то можно отметить, что полный цикл вращения ротора электродвигателя составляет 360º, а сдвиг фаз в системе с напряжением 380 В равен 120º. Путём нехитрых вычислений можно сделать вывод, что 3·120º=360. Вот и ответ на вопрос, почему используют именно 3 фазы.

Вне зависимости от количества фаз, вся коммутация должна быть аккуратной

Почему запрещена установка автомата для нуля?

Защитная автоматика сегодня – неотъемлемый атрибут каждого вводного устройства, коим для любого жилища считается электрический щиток. Автоматическому выключателю доверяется безопасность электрической сети при перегрузках или коротких замыканиях. Иногда ему ошибочно приписывают функции защиты человека от поражения электрическим током, но для этих целей устанавливают УЗО.

Как правило, для подключения вводного кабеля в электрическом щитке используют двухполюсный вводной автомат (автоматический выключатель). Такой выключатель в случае перегрузки сети или КЗ разрывает одновременно цепи нулевых и фазных проводов. Альтернативным подключением считается установка однополюсных вводных автоматических выключателей по фазному проводу. Применение автоматов в цепях нулевых защитных проводников либо двух однополюсных размыкателей по нулю и фазе категорически запрещено!

Принцип защитного действия автоматического выключателя заключается в следующем. При длительном превышении нагрузки или при КЗ между фазой и нулем он разрывает цепь, в которой установлен, оберегая нагрузочную цепь защитным отключением. При продолжительных утечках электрического тока на землю человека защищает установка выключателя дифференциального или как его еще называют УЗО.

Происходит короткое замыкание обычно в случае пробоя изоляции фазного провода на металлический корпус бытового электроприбора. В качестве таковых могут выступать холодильник, посудомоечная или стиральная машина, микроволновка. Словом возникают непредвиденные обстоятельства, когда человек может пострадать от поражающего действия электрического тока.

Казалось бы, установка двух однополюсных выключателей (по нулю и фазе) лишь повысят надежность защищенности электросети в целом. По принципу – защиты много не бывает, однако это далеко не так. Предположим, возникла аварийная ситуация и один из выключателей (ведь кто-то обязательно сработает первым) ее отработает. Для второго выключателя состояние сети меняется, и он остается включенным.

На практике срабатывают автоматические выключатели в течение определенного промежутка времени и для каждого экземпляра он разный. И хотя отличие это может исчисляться долями миллисекунд, где гарантия, что вводный автоматический выключатель, установленный в цепи защитных проводников (нуля) не сработает первым? Гарантии никакой, поэтому в случае разрыва нуля, фазное напряжение через подключенные нагрузки оказывается на каждом из нулевых проводников, ведущих к нагрузке. Для трехфазных нагрузок, когда на каждой из фаз «висят» разные потребители, обрыв нуля грозит перекосом фаз и как следствие выходом электроприборов из строя.

Таким образом вместо защиты ситуация оказывается более угрожающей – это главная причина того, что однополюсный вводный выключатель не может устанавливаться на нулевом проводе.

В жилье россиян используются различные схемы защитного заземления. Современная и наиболее безопасная TN-S имеет раздельные защитные (PE) и нейтральные (N) проводники, приходящие с подстанции. Устаревшая, но, к сожалению широко используемая в домах старой постройки TN-C с объединенным нулевым и защитным проводником PEN более опасна. Компромиссным вариантом считается TN-C-S, позволяющая разделить PEN проводник на шины N и PE до вводного выключателя.

Правила Устройства Электроустановок запрещают устанавливать коммутационные аппараты на совмещенный PEN проводник. В этой системе устанавливают однополюсные автоматы по фазе (для трехфазной сети трехполюсные), ввод нулевых проводов коммутации не допускает. Правда, на практике допускается монтаж двухполюсных входных автоматов, при условии разделения PEN до его установки.

В системах с раздельными защитным и нулевым рабочим проводниками (TN-S и TN-C-S) ПУЭ допускает коммутацию рабочего нуля, правда проводиться это должно единым выключателем. В однофазных сетях должен ставиться двухполюсный автомат, при вводе трехфазного напряжения – четырехполюсный соответственно. Коммутация защитного PE проводника недопустима.

Предположим такой отрезок кабеля понадобится для питания нагрузки током в 10 А, соответственно падение напряжения на кабеле составит почти 12 В. Для сети 220 В такая разница мало критична и в худшем случае может грозить незначительная потеря мощности.

Предположим что к каждой из фаз трехфазного кабеля подключено по квартире, внутренняя сеть которых запитывается фазным напряжением от фазы и нуля, равным 220 В. Представим каждую из квартир в виде нагрузочного сопротивления. Схематически они получаются связанными друг с другом через нулевой провод, поскольку тот является общим для всех трех.

Источник

Двухфазная электроэнергия — Two-phase electric power

Двухфазная электроэнергия

была многофазной системой распределения электроэнергии переменного тока начала 20 века . Использовались две цепи с разницей фаз напряжения на четверть цикла, 90 °. Обычно в схемах используется четыре провода, по два на каждую фазу. Реже использовались три провода, при этом общий провод с жилами большего диаметра. Некоторые ранние двухфазные генераторы имели два полных узла ротора и возбуждения с физически смещенными обмотками для обеспечения двухфазного питания. Установленные в 1895 году на Ниагарском водопаде генераторы были крупнейшими генераторами в мире в то время и были двухфазными машинами. Трехфазные системы в конечном итоге заменили исходные двухфазные энергосистемы для передачи и использования энергии. Остается немного двухфазных систем распределения, например в Филадельфии , штат Пенсильвания ; многие здания в центре города постоянно подключены к двухфазной сети и в Хартфорде, штат Коннектикут .

Что такое фазы питания

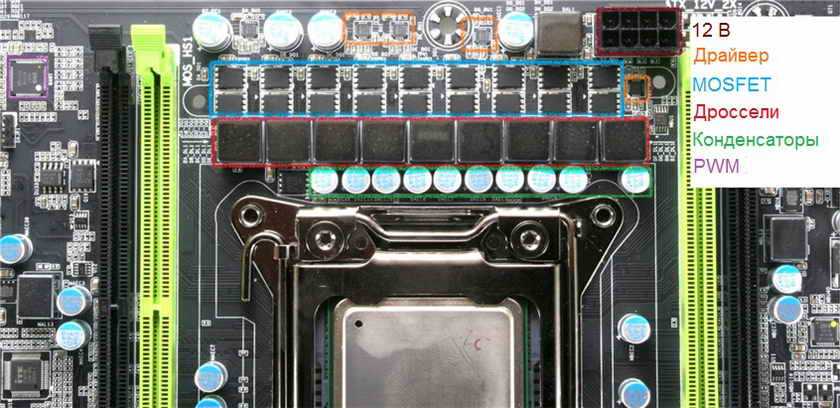

Чтобы знать, о чем собственно речь, давайте обратимся к фотографии материнской платы, вернее, к части ее, расположенной возле процессорного сокета. Вот типичная картина того, что можно увидеть на любой плате.

Что-то похожее вы сможете найти и на своей. Разница будет только в количестве компонентов, окружающих сокет.

Если рассматривать устройство каждой фазы питания, то можно выделить несколько блоков по своему назначению.

Все обозначения постепенно станут понятны.

Итак, что это такое? Современные блоки питания (БП) выдают напряжения ±12 В, ±5 В и +3.3 В. Однако современным процессорам необходимо гораздо меньше – порядка одного вольта, отклоняясь в ту или иную сторону в зависимости от нагрузки. При этом, если посмотреть на спецификации CPU, мы найдем такой параметр, как «Расчетная мощность» (он же TDP – расчетная тепловая мощность). В данном случае это величина, относящаяся к системе охлаждения, которая должна справляться с такой тепловой мощностью. Данное значение не эквивалентно энергопотреблению процессора, тем более оно меняется в зависимости от нагрузки и нагрева, но весьма близко к нему.

Так, если обратиться к спецификации CPU Intel Core i7-7700, то расчетная мощность составляет 65 Вт

В нашем случае не столь важно, сколько точно потребляет данный процессор. Просто предположим, что его энергопотребление и составляет 65 Вт

Значит, система питания CPU должна обеспечить подвод такой мощности. Т. к. готового напряжения от блока питания мы не получаем, значит, придется подготовить нужное его значение. Для этого и служит система питания CPU.

Вопрос 1

Зачем нужны 4-полюсные и 2-полюсные автоматы?

Ответ А

В электрических щитах, где разделены защитный ноль и рабочий ноль, как правило, для защиты трехфазной нагрузки используют четырехполюсные автоматы, а однофазной — двухполюсные. Защитный ноль при этом конструируют в виде сплошной шины, которая нигде не прерывается, а автоматы размыкают одну или три фазы и рабочий ноль.

Ответ Б

Во всех случаях, когда в линии после этих автоматов предусмотрены какие-то работы или техническое обслуживание. Все работы по ремонту и обслуживанию элементов электрической цепи должны проводиться при полностью отключенной магистрали. Т.е. теоретически хватит и на вводе установки (здание, дом), но если имеется сильное ветвление на независимые потребители (в доме это квартиры, на заводе — цеха), то устанавливать желательно на каждой линии. А вот внутри помещения — уже можно ставить однополюсные, для контроля конкретной линий…

Ответ В

Поскольку повреждение и старение изоляции возможны и в фазных и в нулевом рабочем проводниках, а УЗО реагирует на утечку на землю с любого из них, на отходящих линиях следует устанавливать двух- и четырехполюсные выключатели. Только в этом случае возможно методом поочередного включения линий найти неисправную цепь, в том числе и цепь с утечкой нулевого проводника без демонтажа вводно-распределительного устройства, а также возможно отключить неисправную цепь для обеспечения работы остальной части электроустановки. Примечание: в этом ответе, очевидно, делается акцент на возможную установку в этих цепях автомата+УЗО.

Ответ В1

Если во главе группы из нескольких АВ стоит УЗО, в случае его (УЗО) срабатывания, намного легче искать повреждение при двухполюсном АВ или АВ (Р + N). Да и ждать вызванного электрика проще, т.к. можно отключить АВ поврежденной линии. В случае же однополюсных АВ вся группа, находящаяся под защитой УЗО – обесточена. При этом, замечу, что п.3.1.17 к теме разговора отношения не имеет, т.к. в нем речь идет о предохранителе. Понятно, что установленный в N предохранитель, при срабатывании первым, оставит фазу на поврежденном потребителе.

Применение же двухполюсного АВ или АВ (Р + N) вполне вписывается в третий абзац п.3.1.18 «ПУЭ»: «Расцепители в нулевых проводниках допускается устанавливать лишь при условии, что при их срабатывании отключаются от сети одновременно все проводники, находящиеся под напряжением».

Ну и, если подведете под взрывоопасную зону: 7.3.99 «ПУЭ»: «Во взрывоопасных зонах класса В-I в двухпроводных линиях с нулевым рабочим проводником должны быть защищены от токов КЗ фазный и нулевой рабочий проводники. Для одновременного отключения фазного и нулевого рабочего проводников должны применяться двухполюсные выключатели».

Во взрывоопасных зонах класса В-I в двухпроводных линиях с нулевым рабочим проводником должны быть защищены от токов КЗ фазный и нулевой рабочий проводники. Для одновременного отключения фазного и нулевого рабочего проводников должны применяться двухполюсные выключатели («ПУЭ», 7-е издание, гл. 7, п. 7.3.99).

Особенности напряжения в трехфазных сетях

Для того чтобы снабдить объекты электричеством, используются сети из 3-х фаз. Конечно, существуют и другие генераторы. Например, шестифазные. Но их применяют крайне редко.

Объясняется подобное необходимостью минимизировать затраты, которые возникают в процессе создания вращающегося магнитного поля. Эти затраты в любом случае возникают во время генерации электричества.

Хотя избежать их невозможно, но свести к минимуму вполне реально. И поэтому предпочтение отдается именно сетям с 3-х фазных напряжением.

В трехфазной сети выделяют три основных элемента:

• генератор;
• линии электропередач;
• нагрузка.

Под термином «нагрузка» принято подразумевать непосредственно потребителя. Фаза же представляет собой одну электрическую цепь в многофазной системе электрических цепей.

Теперь поговорим о том, что представляют собой фазное и линейное напряжение. Ведь именно эти два термина в данном случае играют ключевую роль.

Итак, фазное напряжение должно определяться непосредственно между началом и концом фазы. Линейное напряжение измеряют между 2-мя фазами. То есть, между выводами разных фаз.

В этом заключается основное отличие этих двух понятий. И о нем ни в коем случае нельзя забывать. Особенно тем, кто в будущем все-таки планирует устроиться на работу по специальности электрик.

Поскольку фазное и линейное напряжения отличаются на 60%, то появляется возможность при линейном напряжении в 380 вольт, получить 220 вольт фазного напряжения. Именно по этой причине делать разводку сетей достаточно просто.

Необходимость сделать это часто возникает в случае, когда на первых этажах многоквартирных домов компания начинает оборудовать собственные офисы. Ведь тогда напряжения, доступного для рядовых потребителей, оказывается недостаточно.

1.ОБЩИЕ ПОЛОЖЕНИЯ.

1.1. Контроль за напряжением и нагрузкой производится путем измерения и их анализа, а также путем учета заявлений на ненормальный режим работы сетей, поступающих от потребителей. Измерения позволяют определить нагрузки линий и трансформаторов, выявить перегруженные и не догруженные элементы оборудования, определить правильность и экономичность эксплуатации распредсетей. 1.2. Основная работа по контролю за напряжением и нагрузками в сети и устранение ненормальных режимов выполняется персоналом районов электрических сетей. Техническое руководство осуществляется персоналом службы распределительных сетей электрических сетей. Анализ замеров осуществляет руководство районов электрических сетей. 1.3. Замеры в зимний и летний период производятся в вечернее время: зимний период с 18 до 21.00час. в декабре, январе, феврале месяцах.

Строение и принцип работы трехполюсного автомата

Автоматический выключатель на 3 полюса состоит из 3 однополюсных устройств, помещенных в один корпус и имеющих общий рычаг включения. Внутри устройства защиты имеется электромагнитный и тепловой расцепители.

Внутреннее устройство

Электромагнитный расцепитель мгновенно срабатывает на токи короткого замыкания. По принципу действия он напоминает обычный электромагнит. Если через автомат протекает ток КЗ, то электромагнитный расцепитель притягивает якорь и приводит в движение механику автомата. Она и размыкает контакты силовых цепей.

Конструкция автомата защиты

Тепловой расцепитель похож на деформирующуюся от нагрева биметаллическую пластину. Он характеризуется медленным срабатыванием. Для выключения автомата по тепловому расцепителю необходимо время, чтобы он прогрелся до нужной температуры. Тепло для нагрева берется от тока перегрузки, протекающего через автомат. Нечто подобное имеется в термостатах утюгов и кнопках чайников.

Внутри дифференциальных автоматов имеется дополнительный узел — датчик тока. Он предназначен для сравнения токов, протекающих по фазам. Этот элемент конструкции позволяет диф автомату отключаться при пропаже напряжения в одной из фаз. Данная функция особенно важна для защиты электрических двигателей.

В мощных трехполюсных автоматах имеются дугогасительные камеры. Они предназначены для максимально быстрого прерывания дуги, образующейся между контактами в момент размыкания цепи. Применение дугогасительных камер существенно продлевает срок эксплуатации прибора. Благодаря им контакты выгорают гораздо медленнее.

Внешние элементы

Снаружи устройство имеет стандартную для защитных аппаратов конструкцию. Сверху находятся 3 винтовых клеммы для подключения приходящих проводов. Снизу аналогичные винтовые контакты, но для отходящей линии. Между ними находится рычаг включения и отключения. Многие трехполюсные автоматы оснащены указателем состояния. Красный флажок или символ «1» — автомат включен. Зеленый или «0» — выключен. На корпусе прибора указываются основные электрические параметры: номинальный ток и временная характеристика.

Почему не 4, 5 или больше фаз?

Тут ответ кроется в экономической целесообразности. В России подавляющее количество электроэнергии тратится на работу трехфазных двигателей. Для создания вращающегося электромагнитного поля необходимо минимум 3 фазы, каждая из которых смещается относительно другой на 120° (см. рис. ниже). При наличии трех фаз двигатель будет нормально и стабильно работать.

В теории можно подключить и 4 фазы, что кстати даст возможность двигателю работать «ровнее». Но для работы четвертой фазы необходимо будет вести дополнительный провод, что в масштабе страны составляет миллионы тонн цветного металла, дополнительные изоляторы, усиленные опоры и т.д. Все это несет колоссальные затраты, которые по факту не оправданы. Так что в этом случае три фазы — это «золотая середина».

Итак, три фазы НЕОБХОДИМЫ для работы трехфазных двигателей, а четыре, пять или больше — это лишняя трата денег.
