Виды детекторов, их особенности
Сейчас производятся детекторы скрытой проводки, конструкция которых влияет на способ определения проводки, а также влияет на условия для обнаружения.
Один из видов данного прибора – электростатические индикаторы.
Для обнаружения проводки в них используются датчики, чувствительные к электростатическому полю.
Они являются одними из самых дешевых, хотя точность обнаружения у них очень хорошая – до 1 см от оси провода, то есть он способен практически точно обнаружить провод.
Глубина залегания провода, который способен обнаружить электростатический детектор достигает 60 мм, что тоже вполне неплохо.
Однако он может обнаружить провода только те, на которые подается напряжение, что является одним из его недостатков.
ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Что такое наконечники НШВИ и стоит ли их использовать?
К тому же данный прибор не будет работать в случае, если стена влажная, или она покрыта металлом. Но в целом, для нахождения проводки в квартире он вполне подойдет.
Второй вид детекторов – электромагнитные.
В них датчики реагируют на электромагнитное поле.
Они тоже достаточно точный и обнаруживает проводку даже на большой глубине залегания.
Ему не «страшны» сырые стены и их металлическое покрытие. Но они тоже могут обнаруживать проводку только ту, что запитана.
При этом для его работы нужно, чтобы провода были нагружены, поэтому для обнаружения проводки следует к ней подключить потребитель мощностью не менее 1 кВт.
И третий вид.
Ничто иное, как обычные металлоискатели, но только очень компактные.
Конструктивно он отличается от двух предыдущих.
В первых двух используются датчики, реагирующие на поле, которое создает вокруг себя электрический ток, проходящий по проводке.
Металлоискатель же состоит из катушки, которая создает вокруг себя электромагнитное поле.
Если в это поле попадет какой-либо металлический предмет – это произведет к изменению поля прибора, на что он и среагирует.
Детекторы-металлоискатели способны обнаружить металл, скрытый в стене. Причем некоторые высокотехнологичные приборы способны определить какой металл он обнаружил – черный или цветной, выявить изменения среды внутри стены (пустоты) даже указать скрытые деревянные или пластиковые элементы.
Одним из его основных недостатков является то, что на напряжение в проводке он не отреагирует, то есть, он покажет, что внутри есть металл, но является ли он проводкой и проходит ли по нему напряжение — нет.
Каждый из этих видов имеет свои недостатки, и чтобы их устранить, производители все чаще производят комбинированные приборы, включающие все способы обнаружения.
Они и являются сейчас самыми распространенными.
Как проверить самодельные приборы?
Работоспособность детектора надо дополнительно проверить, когда сборка устройства завершена. Тогда проще понять, насколько правильно владелец прошёл через предыдущие этапы.
Порядок действий для теста будет таким:
- Поиск участка, на котором проводка определена. Например – провода точно идут к розеткам и выключателям.
- После проводят проверку по выбранному участку. Подведения прибора к стене хватит. Останется наблюдать, как работает индикация.
- Устройство исправно, если сигнал поступает только там, где расположены кабели. Эксплуатацию продолжают.
- Если же сигналы то появляются, то пропадают – велика вероятность каких-либо поломок. Требуются дополнительные исследования. К этому прикладывается не одна рука, а обе.
Детектор напряжения ADA ZC 1000
Данный индикатор скрытой проводки относится к дешевым детекторам бесконтактного типа. Отличительной чертой этой модели является светодиод, который светится красным цветом. При этом звуковая индикация в ADA ZC 1000 отсутствует. Использоваться прибор может при температуре от -10 до +40 градусов.
Максимум устройство способно обнаружить проводку с напряжением 200 В. При этом средняя частота должна находиться на уровне 55 Гц. Влажность поверхности обязана составлять не более 90%. В итоге данный индикатор китайского производства способен похвастаться своей простотой и дешевизной. Обойдется ADA ZC 1000 покупателю примерно в 1000 руб.
Искатель скрытой проводки своими руками: технология изготовления
Для бытового использования хватит и примитивного самодельного детектора. Как вы уже наверняка догадались, описываемая здесь схема является бюджетной, поэтому высокоточного устройства, увы, по ней не сделать. Тем не менее такой самодельный детектор поможет вам не совершить ошибку при ремонтных или строительных работах, либо когда вы пожелаете украсить стену красивой картиной и т. д.
Для изготовления искателя проводки вам понадобится всего несколько радиодеталей, которые при желании достаточно легко отыскать.
Схема
Микросхема
Это основная составляющая прибора, на которой, собственно, он и будет собран. Используйте для этого микросхему еще советских времен – К561ЛA7. Она чувствительна к статике и электромагнитным волнам, исходящим от электроприборов и проводников электричества. Все поля в ней защищены от высокой электростатики специальным резистором – своего рода посредником между микросхемой и антенной.
Антенна
Для антенны возьмите обыкновенный медный провод (длиной от 6 до 15 см) на одну жилу.
Медный провод
При этом помните об одном немаловажном нюансе: если длина будет превышать 10 см, то возникнет риск, что микросхема перейдет в режим самовозбуждения. Это самым непосредственным образом повлияет на корректность работы детектора: даже если глубоко в штукатурке будет пролегать электрический кабель, устройство может никак на это не отреагировать. Если искатель работает неправильно, можете поэкспериментировать с длиной антенны
Ее (длину) можно сделать больше или меньше рекомендуемых параметров. Если в конечном счете прибор прекратил реагировать на все кроме электропроводки, значит, вы, наконец, нашли требуемую длину. При неправильной длине антенны устройство будет реагировать на любые прикосновения
Если искатель работает неправильно, можете поэкспериментировать с длиной антенны. Ее (длину) можно сделать больше или меньше рекомендуемых параметров. Если в конечном счете прибор прекратил реагировать на все кроме электропроводки, значит, вы, наконец, нашли требуемую длину. При неправильной длине антенны устройство будет реагировать на любые прикосновения.
Пьезоэлемент
Пьезоэлемент
Переходим к следующей составляющей искателя – пьезоэлементу. Он необходим для того, чтобы на слух определять, когда детектор улавливает электромагнитные волны (при этом будут раздаваться характерное потрескивание). Раздобыть пьезоэлемент не составит особого труда – возьмите его из старого тетриса, электронных часов или «Тамагочи». Если ничего из этого у вас нет, не отчаивайтесь – замените этот элемент миллиамперметром (возьмите его из старого магнитофона).
Вся конструкция будет питаться девятивольтным напряжением, для этого перед сборкой приготовьте батарейку класса «Крона».
Элемент питания GP (крона)
Сборка конструкции
Процедуру сборки можете выполнить одним из двух возможных способов:
- с помощью печатной платы;
- посредством навесной установки.
Второй вариант будет предпочтительнее для примитивной схемы, которая состоит из пяти элементов.
Первый этап. Для начала возьмите лист картона и положите на него микросхему «лицом» вверх. Ножки при этом окажутся снизу и под каждой из них вам нужно иголкой проделать отверстия (всего четырнадцать, по семь на одну сторону). Приготовив место для микросхемы, воткните ее ножки в соответствующие отверстия и согните их с наружной стороны – так вы не только надежно зафиксируете ИМС на картоне, но и упростите себе дальнейшую пайку проводов.
Второй этап. Для следующего этапа (пайки) используйте не слишком мощный паяльник, чтобы не перегревать микросхему. Оптимальный вариант – прибор на 25 Ватт. Собирайте искатель согласно схеме, приведенной в данной статье. Если сделаете все правильно, то искатель заработает сразу же, без каких-либо дополнительных настроек.
Третий этап. Подыщите для устройства любой корпус подходящих размеров и встройте туда схему. Проделайте в корпусе специальное небольшое отверстие для «пищалки», зафиксируйте с другой стороны пьезоэлемент.
Традиционно заканчиваем технологию сборки информативным видеоматериалом. В нем продемонстрировано тестирование «кустарного» и заводского искателей. Оказывается, что изделие, собранное своими руками, точнее определяет месторасположение скрытых электрокабелей.
Классификация приборов
Существует три основных вида детекторов скрытых кабелей:
- электростатические, одни из самых простых приборов;
- электромагнитные, которые реагируют не на все провода, а только на кабели с подключенной нагрузкой;
- детекторы металлов, определяющие наличие металлических деталей.
Ещё один часто встречающийся вариант – комбинированный искатель проводки, использующий для поиска сразу несколько способов. Каждый вид этих устройств имеет свои преимущества и недостатки. А, при наличии опыта и желания, все они могут быть изготовлены своими силами.
Электростатические искатели
Приборы этого типа позволяют обнаружить электромагнитное поле от находящейся под напряжением проводки. Конструкция этих искателей самая простая. А к особенностям работы с ними можно отнести:
- необходимость наличия тока в проводах. Если электричество отключено, кабели обнаружить не получится;
- работая с детектором, следует предварительно настроить подходящую чувствительность. Иначе можно не обнаружить слишком глубоко расположенную проводку или, наоборот, постоянно реагировать на ложные срабатывания;
- поиски проводов в отсыревших стенах или внутри конструкций со встроенной арматурой чаще всего не приводят к положительному результату.
Популярность приборов обусловлена их низкой стоимостью и приемлемой эффективностью. В списке часто покупаемых потребителями устройств этого типа есть известная модель Дятел Е121, и ряд других недорогих устройств. Однако сделать их своими руками тоже можно – это будет ещё дешевле по сравнению с покупкой уже готового прибора, и займёт не слишком много времени.Электростатический искатель
Электромагнитные приборы
Сигнализаторы этого типа позволяют найти проводку по исходящему от неё электромагнитному излучению. Как и электростатическое оборудование, они обнаруживают скрытые кабели только под напряжением. Более того, для гарантированного обнаружения требуется, чтобы к этой линии был подключен какой-то электроприбор мощностью не меньше 1000 Вт – чего невозможно сделать, если скрытый провод не подключён к розетке.
Металлодетекторы
Детекторы металла можно назвать одними из самых эффективных искателей. С их помощью можно обнаружить провода даже при отключенном напряжении. Однако у них есть и определённый недостаток – вместе с поиском металлических кабелей приборы реагируют и на другой металл, который может оказаться внутри стены, пола или потолка. А, уменьшая чувствительность оборудования, можно просто не заметить достаточно заглублённый кабель.
Принцип действия оборудования основан на создании электромагнитного поля, вызывающего возмущения внутри металлического провода. Детектор реагирует на большинство металлов и может быть использован для поиска не только проводки, но и других скрытых деталей – от шурупов и болтов до арматуры. Стоимость такого прибора выше, и сделать его в домашних условиях труднее.
Комбинированные устройства
Оборудование комбинированного типа совмещает в себе сразу несколько (обычно – два) вида детекторов. Это заметно повышает эффективность поиска, позволяя гарантировать, что в месте сверления точно не будет ни одного скрытого кабеля. Одним из таких приборов является искатель TS-75, схема которого совмещает металлодетектор и электростатический вариант.
Как не попасть в проводку при сверлении стен и потолка
Необходимость сверления стен возникает достаточно часто. Например, нужно повесить картину, кухонные шкафчики, установить новую люстру или же выполнить монтаж натяжного потолка. Нередко при сверлении стены перфоратором домашние мастера и горе-электрики умудряются повредить электропроводку. В лучшем случае сработает автомат в щитке и придется отремонтировать поврежденный участок. Однако, если защитная автоматика не предусмотрена, случайное попадание в силовой кабель под напряжением может закончиться летальным исходом. В этой статье мы расскажем читателям сайта samelectrik.ru, как не попасть в проводку при сверлении стен и потолка, рассмотрев наиболее простые способы обнаружения электрических проводов.
- Стены
- Потолок
Стены
Со стенами дела обстоят намного легче, т.к. можно опираясь на логику и общепринятые стандарты определить, где проходит проводка, благодаря чему можно избежать попадания в нее перфоратором. Итак, как правило, кабельная линия проходит параллельно под потолком на расстоянии 15 см от него и спускается вниз к электрическим точкам под прямым углом, как показано на фото ниже:
Чтобы не попасть в электропроводку при сверлении достаточно обнаружить распределительные коробки в стенах (это можно сделать невооруженным глазом), что покажет точную высоту прохождения проводов. После этого вам нужно просмотреть, где находятся розетки, выключатели, электрощиток. От всех этих точек кабель поднимается вверх, поэтому над ними лучше не сверлить стену, иначе шанс попасть в проводку будет практически 100%.
Если же вам не удалось таким способом определить местонахождение электрической линии в квартире либо доме, лучше использовать специальный детектор. Существуют недорогие приборы для поиска скрытой проводки. Точность у них, конечно же, не на высшем уровне, однако с погрешностью 10-15 см можно отыскать провода в стене, что позволит избежать попадания в них сверлом.
Если же вам нужно просто повесить телевизор на стену или осуществить монтаж кухни (имеется в виду подвесных шкафчиков), покупать детектор не целесообразно. В этом случае рекомендуем сделать металлоискатель своими руками. Простой самодельный прибор также покажет примерное местонахождение проводки.
Потолок
Желание не задеть проводку при сверлении потолка возникает чаще всего во время установки люстры
Если крюк для подвешивания светильника не предусмотрен, но провода выведены для подключения, тут в первую очередь важно знать следующее:
В панельных домах чаще всего кабели по потолку проводят в пустотах, поэтому чтобы не попасть в проводку при сверлении плиты, рекомендуем изначально немного расковырять место вывода проводов. Так вы увидите, куда они идут, и сможете отступить на безопасное расстояние. Дырку в последующем можно заштукатурить, к тому же, тарелка от люстры скроет все дефекты.
Если перекрытие из монолита, то, как правило, электропроводка к люстре заводится вертикально от расположенного выше этажа, поэтому нужно отступить немного от выведенных проводов и просверлить отверстие.
Как самому сделать детектор проводки?
Есть две основные концепции:
- Принцип умножения напряжения;
- Радиоприемник на микросхеме, улавливающий электромагнитное поле.
Обе конструкции просты в изготовлении, и собираются на доступной элементной базе. Если вы увлекаетесь электроникой, радиодетали можно подобрать в своей мастерской. Даже если вы купите их на радиорынке – стоимость несравнима с заводским образцом.
Определитель скрытой проводки на транзисторах
Компоненты для изготовления:
- Для многокаскадного умножителя напряжения потребуются сверхчувствительные транзисторы. Хорошо зарекомендовали себя ВС547. Это кремниевые миниатюрные биполярные триоды, со структурой n-p-n. У них достаточно высокий коэффициент усиления при минимальном уровне помех;
- Маломощные резисторы. 1Мом, 1кОм и 220Ом. Для первого, второго и третьего каскада соответственно;
- Индикаторный светодиод;
- Батарейки или аккумуляторы;
- Корпус.
Принципиальная схема прибора:
На первый каскад поступает слабый сигнал от антенны, показанной на схеме стрелкой. В качестве него выступает электромагнитное поле, создаваемое электропроводкой.
На эмиттере возникает небольшой ток, многократно усиливаемый вторым каскадом. Практически готовый сигнал подается на базу третьего транзистора (каскада). После усиления, на его эмиттере формируется электрический ток, достаточный для загорания светодиода. Питается прибор напряжением 6 вольт.
Для удобства работы следует поместить детектор в тонкий и длинный корпус. Подойдет какой-нибудь старый драйвер от лампы дневного света.
В качестве антенны используется пластина размером не более ½ длины корпуса. При работе следует держать детектор за ту часть, где нет антенны. ЭДС от вашей руки будет инициировать ложное срабатывание. Можно использовать алюминиевую фольгу толщиной 0,1-0,3 мм.
Схему можно собрать методом свободной пайки, без печатной или монтажной платы. Ограничений по расположению деталей нет, разве что требуется изолировать антенну, чтобы контакты не касались металла. Соединяем базу первого транзистора с антенной. Контакт должен быть хорошо пропаян.
На стенку, противоположную антенне, выводится сигнальный светодиод и выключатель. С кнопкой работать неудобно, поэтому его надо сделать фиксируемым. Детектор проводки в стене готов.
После этого следует произвести калибровку прибора. Для этого включаем любой электроприбор в розетку, и подносим антенну к проводу. Светодиод должен устойчиво гореть. Если срабатывание происходит на расстоянии от открытой проводки не менее 20 мм – верхний предел чувствительности нормальный.
Затем выключите электроприбор и поднесите к антенне руку. Светодиод не должен загораться. Если происходит ложное срабатывание – можно уменьшить площадь антенны. Только обрезайте ее маленькими полосками, каждый раз проверяя срабатывание на реальной проводке.
Правильно откалиброванный детектор работает устойчиво, не реагируя на помехи.
Разновидности искателей проводки
Существует четыре типа этих приборов, отличающихся друг от друга по принципу действия. Каждый из них обнаруживает скрытую электропроводку в стене по различным физическим параметрам, и называются они соответственно:
- Электростатические. Работа их основывается на поиске электрического поля, которое создается напряжением. Такая конструкция наиболее проста, и ее несложно сделать в домашних условиях.
- Электромагнитные. Такие устройства определяют магнитное поле, которое создается потоком электронов в проводке.
- Индуктивные металлодетекторы. Эти приборы создают электромагнитное поле сами, и по возникшим в нем изменениям обнаруживают металл обесточенных кабелей.
- Комбинированные заводские приборы. Это самые лучшие, чувствительные и точные аппараты, использующиеся для профессиональных работ, но и цена их, по сравнению с прочими разновидностями детекторами проводки, наиболее высока.
Разновидности устройств для поиска скрытой проводки и их тестирование на видео:
Виды конструкций искателя скрытой проводки
В зависимости от принципов работы, такие детекторы принято разделять по физическим характеристикам электропроводки:
- электростатические – осуществляющие свою функции по определению электрического поля, образуемого напряжением при подключении электричества. Это самая простая конструкция, которую легче всего изготовить своими руками;
- электромагнитные – работающие за счет обнаружения электромагнитного поля, создаваемого электрическим током в проводах;
- индуктивные детекторы металла – работающие подобно металлоискателю. Обнаружение металла проводников обесточенной проводки происходит за счет появления изменений в электромагнитном поле, создаваемом самим детектором;
- комбинированные приборы заводского изготовления, имеющие повышенную точность и чувствительность, но более дорогие по сравнению с остальными. Используются профессиональными строителями для работы в больших масштабах, где необходима высокая точность и производительность.
Также существуют искатели, которые входят в конструкцию многофункциональных устройств (например, детектор скрытой проводки входит в схему конструкции многофункционального устройства обслуживания электросетей «Дятел»).

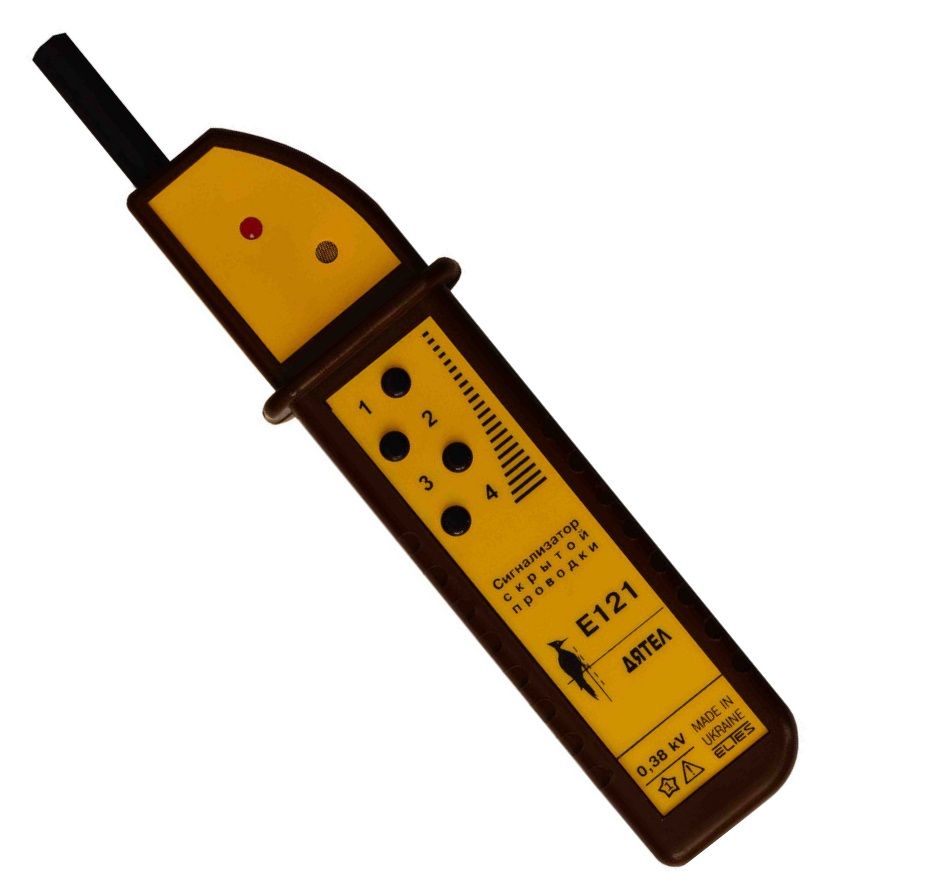

Сигнализатор скрытой проводки Е121 Дятел
Такие устройства как «Дятел», позволяют соединить в одном приборе сразу несколько полезных девайсов.
Использование индикатора напряжения в качестве детектора скрытой проводки
Наиболее простым способом найти скрытую электропроводку, будет применение усовершенствованного индикатора напряжения, имеющего автономное питание, усилитель и звуковое оповещение (так называемая звуковая отвертка).
Индикатор напряжения с усилителем
В данном случае не нужно ничего мастерить своими руками и не требуется никаких модификаций в самом инструменте, а лишь только использовать его возможности с другой целью. Касаясь рукой жала отвертки, проводя ей по стене, можно обнаружить скрытую электропроводку, находящуюся под напряжением.
Использование индикатора для поиска проводки
Электрическая схема в данном случае будет реагировать на электромагнитные наводки, исходящие от проводки.
Сооружение детектора скрытой проводки своими руками по схеме с полевым транзистором
Наиболее простым по конструкции и легким в изготовлении индикатором скрытой проводки, является детектор, работающий по принципу регистрации электрического поля.
Именно его рекомендуется сделать своими руками, если отсутствуют продвинутые навыки в электротехнике.
Для изготовления простейшего детектора срытой проводки, схема которого основана на использовании полевого транзистора, понадобятся такие детали и инструменты:
- паяльник, канифоль, припой;
- канцелярский нож, пинцет, кусачки;
- собственно сам полевой транзистор (любой из КП303 или КП103);
- динамик (можно от стационарного телефона) с сопротивлением от 1600 до 2200 Ом;
- элемент питания (батарейка от 1,5 до 9 В);
- выключатель;
- небольшая пластиковая емкость для монтажа в ней деталей;
- провода.
Для чего нужно знать разводку электропроводов в доме
Сверля «вслепую», можно наткнуться на провод под напряжением
Хотя ремонт поврежденной проводки и не очень сложен, все же желательно его избежать. Поэтому обязательно определить схему проводки в следующих случаях.
- При перепланировке дома и переносе перегородок, переносе дверных и оконных проемов.
- Если мы собираемся выполнять ремонтные работы, связанные с установкой различных элементов в толще стены или потолка. Даже вешая картину на стену, можно случайно задеть провод.
- Если мы собираемся устанавливать отопительные приборы. Хотя они могут и не крепиться на стене, не допускается соседство труб и радиаторов с электропроводами, они должны быть расположены на расстоянии не менее полуметра, чтобы исключить повреждение изоляции от перегрева.
- При ремонте и модернизации самой проводки (например, установке дополнительных светильников или розеток).
Конечно, можно просто обесточить дом и соединять поврежденные провода, но это неудобно и опасно по многим причинам.
- Сделать современный ремонт без электроинструмента невозможно, отключив подачу напряжения, мы не сможем им пользоваться.
- Устанавливая крепеж в стене, мы не знаем — насколько он отстоит от проводов. Возможен вариант, когда мы не заметив, что не перебили провод, а повредили его изоляцию. Потом саморез и металлическая полка, которую он крепит, окажется под напряжением.
- Вероятен случай, когда мы повредим заземляющий провод. Это не заметно, но приборы, к которым он шел, и люди ими пользующиеся окажутся без защиты.
Устройства
- Пробник MS-158M, MS-48, MS-18 – помимо проводки способен определять наличие иных металлических вкраплений, например гвоздей, также отреагирует на арматурный каркас, если он располагается не глубже 5 см от поверхности стены.
- CEM LA – 101 – отреагирует на электромагнитное поле, определит обрыв провода.
- ПОСП-1 – выявляет присутствие переменного электричества, разрыв провода.
- Е121 «Дятел» – глубина мониторинга данного прибора 7 см, способен определить наличие электромагнитного поля и обнаружить разрыв провода.
- Бесконтактный датчик ExtechDA30 – находит электромагнитное поле и переменный ток. Обнаруживает проводку и определяет ее состояние даже если она находится в кабель-канале, а также способен выявлять провода с экранирующим покрытием.
- MS58M – отреагирует на наличие металлов, присутствие тока в проводке не потребуется.
- Оборудование по обнаружению скрытых проводок «ОСП» – максимально оперативно и точно обнаружит разрыв электропроводки. Также укомплектован генератором, который способствует поиску отключенных от электроэнергии проводов. Глубина поиска составляет 30 см.
К наиболее действенным и дорогим устройствам поиска электропроводки относятся тепловизоры.
Пошаговый процесс сборки прибора
- Перед тем, как приступить к спайке элементов, рекомендуется нанести на плату схему расположения каждого компонента.
- Спайка резисторов по возрастанию. Разместите деталь на схеме, запаяйте концы с другой стороны. Лишнюю длину проволоки можно оторвать кусачками. Установка конденсатора. Обязательно проверьте насколько хорошо зафиксировано место припоя.
- Монтаж в схему двух биполярных транзисторов. Прихватить ножки, после чего откусить лишнее и запаять. Выровнять их на лицевой стороне при помощи пинцета, проверив тем самым их фиксацию.
- Следующее — микросхема. Можно устанавливать как при наличии панелей, так и при их отсутствии.
- Следует учесть нагрев от паяльника, который может вывести радиодеталь из строя. Необходимо действовать следующим образом: сначала прихватить крайние две ножки, чтобы зафиксировать микросхему. После нужно откусывать ненужные ножки. Непосредственную спайку необходимо проводить с большими перерывами — давать микросхеме остыть после каждого раза.
- Следующими устанавливаются светодиоды и звуковая пищалка.
- Установка источника питания. Удобно использовать батарейку на 6 вольт, но при небольших размерах коробки можно взять так называемую мизинчиковую с объемом до 12 вольт. Припаять к схеме проволочки, после чего присоединить батарею.
- Разместив аппарат в корпусе, нужно плотно посадить его на болты. После чего установить антенну, закрепив её маленькими проволочками, и закрыть крышку.
- Последний шаг в сборке детектора — тестирование корректной работы. Если лампочки загорелись, а прибор подает звуковой сигнал, значит устройство исправно.
Электромагнитные
Детектор скрытой проводки ADA ZAC 1000
Самые дешевые – оттого самые популярные детекторы. Применяются в быту для обнаружения кабеля под напряжением. Принцип их работы очень прост – ток, проходящий по проводу создает электрические колебания в катушке самого детектора, срабатывает датчик вы видите светодиод и слышите сигнал. Электромагнитный прибор не найдет провод, если к нему ничего не подключено, т.е. для того, чтобы узнать как идут провода к розетке – в нее нужно что-то включить. Например утюг, т.к. маломощные потребители дают слабый импульс и детектор может не сработать. Популярный прибор ADA ZAC 1000 – стоит $8.6 – отлично подходит для бытового и профессионального применения. Легкий детектор со встроенным светодиодным фонариком для работы в неосвещенных местах.
Советы по использованию
Расскажем немного об инструкции по пользованию данными приборами.
ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Что такое дифавтомат, для чего применяют, как подключить
Здесь следует учитывать, что каждый вид прибора имеет разные условия использования.
Так, электростатический детектор может обнаруживать только проводку под напряжением, поэтому вначале нужно проверить имеется ли оно в сети.
Затем нужно проверить сигнализацию этого прибора. Для этого нужно поднести его к не скрытому проводу.
Самые простейшие приборы обычно оснащены только звуковой сигнализацией с меняющейся тональностью. При максимальном приближении к проводу нужно запомнить тон звука, после чего можно приступать к поиску скрытой проводки.
Сразу с собой лучше взять карандаш или ручку, чтобы сделать пометки пролегания провода.
С электромагнитным детектором работать несколько проще. Какие-либо проверки самого прибора не нужны, а вот подготовительные работы понадобятся.
Сводятся они к подключению к сети потребителя мощностью от 1 кВт.
Самыми легкими в использовании являются комбинированные приборы.
Обычно у них на панели детектора расположены клавиши управления прибором, позволяющим выбрать материал, который будет искаться в стене, то есть достаточно, нажать требуемую клавишу, и прибор будет реагировать на выбранный материал.
К примеру, тот же Bosh GMS 120 Prof на передней панели имеет клавиши выбора материала – дерево, металл, проводка под напряжением.
При этом на его дисплее будет выводиться более подробная информация при обнаружении чего-либо в стене.
И еще, перед началом работ по исследованию стены, все же нужно проверить заряд батареи, от которой питается прибор. Чем больше батарея будет разряжена, тем хуже будет определять прибор.
Как собрать простейший детектор
При наличии необходимых деталей и инструментов, изготовить детектор скрытой проводки своими руками можно очень быстро. При необходимости, материалы для устройства можно приобрести в магазине радиотоваров.
Потребуются:
- металлическое кольцо с разрывом (выполняет функцию магнитопровода);
- медный провод для обмотки;
- микрофонный кабель со штекером;
- рабочий FM-приемник с входом для подключения микрофона;
- элементы питания.
Алгоритм сборки:
- Медный провод намотать на металлическое кольцо.
- Два конца обмотки припаять к кабелю от микрофона, покрыть изоляционной лентой.
- Вставить штекер кабеля в приемник.
Для упрощения процедуры сборки рекомендуется использовать схему, представленную выше. Принцип работы с устройством довольно прост. Необходимо включить радио и проводить катушкой магнитопровода по поверхности стены в местах предполагаемого расположения кабеля. Если под покрытием есть провод под напряжением — звук из динамика приемника будет меняться.
Стоит отметить, что вместо микрофона могут использоваться другие чувствительные к магнитному полю устройства. К примеру, в этих целях вполне подойдет кабель от наушников.
Схемы самоделок
Можно придумать много вариантов исполнения детектора скрытой проводки. Схемы одних устройств простые и понятные для школьника, схемы других доступны для бывалого электротехника.
Они отличаются между собой количеством и видами элементов: смотрите, что есть у вас на руках, и исходя из этого выбирайте схему.
Схема со звуковым индикатором
Данный бесконтактный индикатор скрытой проводки базируется на микросхеме К561ЛА7. Чтобы уберечь ее от высокого напряжения, созданного статическим электричеством, потребуется резистор в 1 МОм (на схеме R1). Питается устройство от кроны (9В). В качестве антенны подойдет медная проволока или любой металлический стержень длиной от 5 до 15 см. Золотая середина – 10 см
Важно, чтобы проволока не прогибалась под собственным весом
Если поднести собранное устройство к проводу под напряжением, то будет слышен звук, напоминающий треск. Это возможно благодаря наличию пьезоизлучателя (на схеме ЗП-3), увеличивающему громкость. Искать этим детектором можно не только скрытую проводку, но и перегоревшую лампочку в гирлянде. Узнать о ее расположении можно по тому, что возле нее треск прекращается.
Схема со звуковым и световым индикатором
Это устройство может питаться от батареек напряжением от 3 до 12 В. Для ограничения тока использован резистор R1, сопротивление которого не должно опускаться ниже 50 МОм. Но для светодиода (обозначен АЛ307
) такого резистора не предусмотрено: он не нужен, потому что используемая микросхема (К561ЛА7) сделает все сама. При приближении искателя к проводу под напряжением будет слышен не только шум, но и будет загораться светодиод. Двойная индикация надежнее.
Двухэлементный индикатор
Вам понадобится только микросхема и светодиод. Для сборки подойдут DD1 и HL1 соответственно. Вся цель работы заключается в том, чтобы соединить выводы микросхемы так, чтобы получилось три инвертора в цепочке. Такой искатель скрытой проводки своими руками усиливает токи, которые наводит на устройство поле переменного тока в проводах, скрытых стеной. В результате при приближении к проводке загорается светодиодная лампочка, и при удалении или разрыве цепи – гаснет.
Вариантов исполнения 2:
- Соединить выводы: 3-ий – с 8-ым и 13-ым, 2-ой – с 10-ым, 4-ый – с 7-ым и 9-ым, 1-ый – с 5-ым, 11-ый – с 14-ым;
- Соединить выводы: 3-ий – с 8-ым, 10-ым и 13-ым, 1-ый – с 5-ым и 12-ым, 2-ой – с 11-ым и 14-ым, 4-ый – с 7-ым и 9-ым.
Детектор на микроконтроллере
На этой схеме представлен искатель скрытой проводки на микроконтроллере PIC12F629. Его действие основано на чувствительности к магнитному полю, создаваемого током с проводником, скрытым в стене. В зависимости от того, какой способ индикации вы предпочитаете (свет или звук), вы можете включать в схему пьезоизлучатель или светодиодную лампочку. Поэтому об обнаружении магнитного поля скрытой проводки вы узнаете по загоревшей лампочке или характерному треску.
Данное устройство имеет неоспоримое преимущество: оно реагирует только на частоту 50 Гц – это частота переменного тока. Ошибочное срабатывание сигнала исключается: магнитное поле от источника с частотой меньше или больше указанной приводить в действие прибор не будет.
Сигнализатор скрытой проводки без батареек
Детектор скрытой проводки своими руками, схема которого представлена выше, в качестве источника питания использует саму сеть. Это стало возможным благодаря использованию конденсатора с большой емкостью (на схеме С1). Зарядить его можно путем подключения прибора в сеть. Заряженный конденсатор выдает напряжение 6-10 В. Причем от его значения зависит только яркость светодиода, чувствительность прибора от этого не падает.
Промышленные схемы профессиональных детекторов и их аналоги для самоделок
Изготовить в домашних условиях «Дятла»? Можно. Но он сложен в сборке, в которую включено множество элементов. А от вашей внимательности при прочтении схемы и точности исполнения будет зависеть качество работы аналога. Ниже приведены 2 схемы: первая промышленная, вторая – для самодельного «Дятла» (кликните по ним для увеличения).
Вы можете воспроизвести и YADITE 8848, варианты исполнения которого также приведены на двух электросхемах (также по клику увеличиваются).
