Кран маевского на полотенцесушителе: что это, как пользоваться и установить

Критерии выбора

Чтобы самостоятельно подобрать кран Маевского для чугунных радиаторов или батарей, изготовленных из иных материалов, необходимо учитывать:

вид воздухоотводчика;
размеры оборудования.

Разновидности кранов Маевского

Чтобы стравить воздух из системы отопления, используются:

воздухоотводчик с ручным способом управления.

Такое устройство отличается простотой использования и минимальной стоимостью. В большинстве случаев монтируется при наличии центральной системы отопления. Для вращения винта могут использоваться отвертка, подходящая по размеру, специальный ключ для крана Маевского или рукоятка.

Оборудование, предназначенное под ключ или отвертку, надежно защищает устройство от несанкционированного открытия, например, ребенком

При установке кранов с рукояткой требуется соблюдать дополнительные меры осторожности;

Краны с ручным способом управления

автоматический кран Маевского.

В отличие от оборудования с ручным управлением кран является более безопасным для детей и домашних животных, так как работает в автоматическом режиме.

Оборудование оснащено специальным поплавком, реагирующим на наличие в системе отопления воздуха. При избыточном воздухе поплавок поднимается и открывает сливное отверстие для его удаления. При спускании воздуха происходит опускание поплавка и закрытие крана.

Кран с автоматикой устанавливается на индивидуальные системы отопления, в которых можно следить за качеством теплоносителя. Наличие загрязнений в системе может привести к неработоспособности устройства;

Принцип работы оборудования с автоматическим управлением

Все автоматические краны дополнительно оснащаются возможностью ручного управления для обеспечения работоспособности оборудования в чрезвычайных ситуациях.

кран с предохранительным клапаном.

Устройство также предназначается для индивидуальных систем, так как попадание мелких частиц приводит к засорению оборудования и его неработоспособности.

Как работает кран с клапаном? В отличие от стандартного оборудования устройство позволяет не только удалять воздух их радиатора отопления, но и контролировать уровень внутреннего давления, что сводит к минимуму возможность образования гидравлического удара, что особенно важно для пластиковых и металлопластиковых трубопроводов

Кран Маевского с предохранительным клапаном

Какие параметры необходимо учитывать при выборе

Чтобы подобрать кран для полотенцесушителя или радиатора отопления, необходимо учитывать следующие технические параметры:

диаметр оборудования. Для оптимальной работы устройства необходимо, чтобы диаметр запорно-регулирующей арматуры полностью соответствовал диаметру выходного отверстия радиатора (полотенцесушителя);
шаг и вид резьбы. Производителями выпускаются краны с правой или левой резьбой размером 1/2 дюйма, 3/4 дюйма или 1 дюйм;
класс герметичности. Для радиаторов центральных систем отопления целесообразнее использование устройств самого высокого класса герметичности (А). Устройства более низкого класса можно установить в частом доме (при небольшом давлении в системе) и/или на полотенцесушитель.

Все технические параметры устройства указываются в прилагаемой документации.

Технические параметры крана Маевского

Особенности эксплуатации

Для того, чтобы стравить воздух, нужно против часовой стрелки повернуть кран примерно на 1 оборот, дождаться, пока воздух с шипением выйдет. Когда весь воздух выйдет, из крана начнет течь вода. Клапан плавно закрывается. Вот и вся эксплуатация. Перед процедурой желательно поставить под краном емкость для спуска воды.

В многоквартирных домах перед развоздушниванием системы, сантехник отключает насос. Без этого действия, кран можно вывести из строя, поэтому в многоквартирных домах самостоятельно стравливать воздух не рекомендуется. То же касается и систем отоплений в частных домах с насосом. Насос перед началом процедуры придется выключить.

Если спуск воздуха через кран Маевского не помог, дело в радиаторе. При плохом качестве воды, радиатор может зарасти ржавчиной. Это наиболее частая причина, но есть и другие факторы. В любом случае, проблемы с радиатором в большинстве случаев, решаются его заменой.

Виды крана Маевского, устройство и принцип работы

Существует два основных вида КМ: механический кран и автоматический воздухоотводчик. Принципы работы этих устройств существенно различаются вследствие их конструктивных особенностей. Рассмотрим подробнее конструкцию и принцип действия каждого из этих устройств.

Механический кран

Механический КМ получил самое широкое распространение в отопительных и других гидравлических системах с принудительной циркуляцией рабочей жидкости.

Особенности конструкции

Конструкция механического крана Маевского отличается простотой и надежностью. Устройство состоит их следующих элементов:

корпуса с входным и выходным каналами;
конусного винта, выполняющего роль запорного клапана;
поворотной части.

По исполнению механический КМ может быть:

радиаторным – устанавливается на отопительные приборы;
традиционным – используется во всех типах замкнутых гидравлических систем с принудительной циркуляцией рабочей среды;
комплектным – состоит из шарового крана с интегрированным КМ.

В зависимости от конструктивных особенностей головки конусный винт может откручиваться:

отверткой;
шестигранным или четырехгранным ключом;
без помощи инструмента, специальной рукояткой, стационарно закрепленной на головке конусного винта.

Механический кран Маевского может быть изготовлен из:

стали;
латуни (сплав меди с цинком);
чугуна;
нержавеющей легированной стали;
термостойкого пластика.

Благодаря высоким эксплуатационным свойствам, длительному сроку службы и доступной цене, наибольшее распространение получили латунные механические краны Маевского.

Принцип работы механического крана Маевского

Поскольку плотность воздуха значительно меньше плотности любого теплоносителя, скопившаяся в радиаторе паровоздушная смесь перемещается по трубопроводам быстрее рабочей среды, поэтому при возможности сообщения с атмосферой самопроизвольно высвобождается. Происходит это следующим образом:

При откручивании винта, его конусная часть выходит из седла, открывая тем самым входной канал. Под воздействием рабочего давления в системе паровоздушная смесь устремляется во входной канал и удаляется из отопительного контура через выходной канал. После развоздушивания системы конусный винт закручивается и перекрывает входной канал – система готова к работе.

Автоматический воздухоотводчик

Автоматическое удаление воздушных пробок позволяет значительно увеличить эффективность работы отопительной системы. Кроме этого, автоматический воздухоотводчик исключает возможность завоздушивания радиаторов и магистральных трубопроводов.

Особенности конструкции

Главным отличием автоматического воздухоотводчика от механического КМ является наличие поплавкового клапана. Именно за счет этого элемента удаление паровоздушной смеси из радиаторов и трубопроводов происходит автоматически.

Любой автоматический воздухоотводчик состоит из следующих основных элементов:

корпуса;
резьбовой крышки;
поплавка;
жиклера;
держателя;
золотника;
пружины;
уплотнительного элемента;
пробки;
уплотнительного кольца.

В продаже можно встретить прямые, угловые и радиаторные воздухоотводчики.

Принцип работы автоматического воздухоотводчика

При наличии в рабочей камере воздухоотводчика рабочей среды, поплавок находится в крайнем верхнем положении. При таком расположении поплавка игольчатая головка клапана полностью перекрывает впускное отверстие.

Если в камеру попадает паровоздушная смесь, рабочее давление падает и поплавок опускается вниз, открывая тем самым, впускной канал, через который воздух выбрасывается в атмосферу. По мере наполнения камеры теплоносителем, поплавок постепенно поднимается вверх, до полного закрытия входного канала.

Важно! Особенности конструкции и принцип работы автоматического воздухоотводчика позволяют монтировать его в отопительную систему только в вертикальном положении

Видео: Как удалить воздух из батареи

Время чтения: 5 минут Нет времени?

Часто сбой в работе отопительной системы происходит в результате накопленного воздуха. Созданные пробки препятствуют перемещению теплоносителя по контуру. Это снижает эффективность функционирования всей системы обогрева. Для устранения подобных проблем и был создан кран Маевского, принцип работы которого состоит в стравливании воздушных масс. Монтируется данное приспособление в верхней точке батарей и управляется как автоматически, так и ручным способом.

Подобное устройство представлено множеством видов, которые различаются способами применения и конструкцией

Установка крана Маевского в систему отопления

Поскольку паровоздушная смесь всегда стремится подняться к самой высокой точке отопительного контура, именно там следует устанавливать КМ. Помимо этого, главного правила, следует учесть особенности монтажной схемы теплосети.

При вертикальной подаче рабочей среды краном Маевского комплектуются все радиаторы последнего этажа, имеющие нижнюю подачу и обратную магистраль.

Поскольку самопроизвольный отвод паровоздушной смеси существенно затрудняется если уровень подводящих трубопроводов ниже чем верхняя ось подключения, все приборы,подключенные к этим трубопроводам должны оснащаться паровоздушными клапанами конструкции Маевского.

Если в частном доме или квартире подающая магистраль имеет горизонтальное расположение, на все входящие в систему радиаторы необходимо установить отдельные КМ.

При наличии изгибов в системе магистральных трубопроводов, кран Маевского устанавливается в верхней точке изгиба, поскольку в этом месте образование воздушной пробки практически неизбежно.

Система «Теплый пол» так же может быть укомплектована паровоздушным клапаном, который целесообразно установить на коллекторном участке магистрали, выше уровня пола.

Монтаж устройства на чугунную батарею

Для установки крана Маевского в старый чугунный радиатор можно приобрести специальную торцевую заглушку, имеющую специальное резьбовое отверстие для установки КМ.

Если по каким-либо причинам приобрести такую заглушку не удается, можно установить кран Маевского в имеющуюся заглушку. Для этого необходимо:

полностью отсоединить радиатор от отопительного контура;
снять радиатор, слить остатки теплоносителя и тщательно промыть его внутреннюю полость;
на противоположной от подключения стороне радиатора выкрутить верхнюю заглушку и просверлить в ней отверстие под резьбу соответствующего диаметра;
снять фаску, нарезать левую резьбу и установить в заглушку КМ, предварительно намотав на его резьбовую часть фум-ленту или сантехнический лен;
закрепить радиатор на прежнем месте;
подсоединить подающую и обратную магистраль;
отвернуть конусный винт крана Маевского на 2 – 3 оборота и дождаться полного развоздушивания системы, после чего закрыть кран.

Установка КМ на современные радиаторы

Все выпускаемые в настоящее время радиаторы укомплектовываются специальными заглушками. Установка кран Маевского в такие радиаторы крайне проста: достаточно выкрутить стандартную заглушку, а на ее место установить КМ.

Важно! Поскольку на заглушках радиаторов всегда нарезана левая резьба, в процессе вкручивания крана Маевского в пробку затяжка последнего ослабляется. Для того чтобы этого избежать, при вкручивании КМ пробку следует зафиксировать с помощью ключа. Закономерно, что при выкручивании паровоздушного клапана пробка радиатора затягивается

Закономерно, что при выкручивании паровоздушного клапана пробка радиатора затягивается.

Как поставить кран Маевского на полотенцесушитель

Одним из наиболее уязвимых элементов системы централизованной подачи горячей воды в плане завоздушивания является полотенцесушитель. Стравливать воздух из полотенцесушителя можно несколькими способами, однако наиболее эффективным и удобным является использование крана Маевского.

Если специальное отверстие для монтажа КМ не предусмотрено изготовителем, установить паровоздушный клапан можно самостоятельно, для этого потребуется:

перекрыть подачу горячей воды в полотенцесушитель. Сделать это можно, закрыв соответствующие краны, а при отсутствии таковых, следует обратиться в правление дома и полностью перекрыть стояк ГВС;
на верхний патрубок накрутить латунный тройник. Для герметизации соединения можно использовать фум-ленту или сантехнический лен;
в свободный патрубок тройника установить кран Маевского;
возобновить подачу горячей воды и развоздушить полотенцесушитель с помощью установленного устройства.

Важно! Если образование воздушных пробок происходит регулярно, целесообразно вместо механического крана Маевского установить автоматический воздухоотводчик

Установка крана Маевского

Установка крана Маевского возможна, как на старые чугунные радиаторы, так и на современные модели батарей. Кран Маевского для чугунных труб применим, но его установка требует определенной сноровки, так как старые радиаторы на них не рассчитаны.

В современных моделях радиаторов при производстве учтены возможности внедрения кранов Маевского различных диаметров.

Группа безопасности для отопления — особенности устройства, принцип работы и варианты применения (85 фото)
Греющий кабель для труб — советы по выбору, нюансы применения и особенности эксплуатации (140 фото)
Гидрострелка для отопления — что это такое, принцип работы и особенности применения устройства (110 фото и видео)

Чугунную батарею снимают с крюков, предварительно отсоединив от отопительных магистралей, затем определяют сторону, противолежащую входу горячего теплоносителя и в ней делают отверстие для врезки крана Маевского.

Просверливается отверстие, в которое затем устанавливается кран Маевского, радиатор присоединяется к магистралям и подключается вся система.

В современных батареях после слива воды снимается заглушка, наличие которой уже предусмотрено и устанавливается кран Маевского, подходящий по диаметру, далее система заполняется теплоносителем. Все, краном Маевского можно пользоваться!

Ковши для спеутехники БУ

Как правило, монтаж внутренних систем водопровода проводится параллельно с монтажом внутренних систем канализации. Это связано с тем, что обычно они проходят недалеко друг от друга. Прокладка водопроводных труб должна производится при температуре выше 2 градусов. Для монтажа труб в помещениях с повышенной влажностью используются трубы с изоляцией, препятствующей коррозии металла и продлевающей срок службы труб на более длительное время.

Иногда в систему отопления попадает воздух.

Монтаж систем отопления дома, коттеджа или любого иного здания и сооружения, это ответственная часть строительных работ, которая следует после полного возведения коробки и закрытия теплового контура, но перед внутренней чистовой отделкой помещений. Хорошая организация системы обогрева — залог дальнейшей беззаботной эксплуатации объекта. Не квалифицированно выполненные работы однозначно приведут к сбоям отопления в целом или отдельных устройств.

Установка ПС и производство работ

Отметить неправильный ответ. Отметить только неправильные ответы. Отметить только правильные ответы. Крановщикам и стропальщикам, обслуживающим краны стрелового типа и краны-трубоукладчики при ведении работ, такой список должен быть выдан на руки.

Опасной зоной вдоль воздушной линии электропередачи, в которой действует опасность поражения электрическим током, является пространство, заключенное между вертикальными плоскостями, отстоящими от крайних проводов, находящихся под напряжением, на соответствующем расстоянии. Строительно-монтажные работы с применением кранов в охранной зоне действующей линии электропередачи напряжением более 42 вольт следует производить под непосредственным руководством лица, ответственного за безопасное производство работ кранами, при наличии письменного разрешения организации-владельца линии и наряд-допуска на производство работ в местах действия опасных или вредных факторов, выданного непосредственному руководителю работ, и наряд-допуска на производство работ краном вблизи воздушной линии электропередачи, выданного крановщику. При установке грузоподъемных кранов в охранной зоне воздушной линии электропередачи необходимо снять напряжение с воздушной линии электропередачи. При обоснованной невозможности снятия напряжения с воздушной линии электропередачи работу строительных машин в охранной зоне линии электропередачи разрешается производить при условии выполнения следующих требований:. На выполнение работ в зонах действия опасных производственных факторов, возникновение которых не связано с характером выполняемых работ, должен быть выдан наряд-допуск согласно форме. Наряд-допуск выдается непосредственному руководителю работ мастеру, бригадиру и т.

Устройство и работа крана Маевского

Кран Маевского изготавливают с использованием латунного сплава, стойкого к коррозионным образованиям. Представлен в виде корпуса с внутренним конусным игольчатым клапаном. За счет конусной формы концевой части винта происходит плотная посадка в сквозное отверстие. Диаметр отверстия может быть от полутора до двух миллиметров.

Этот клапан регулируется снаружи с помощью запорного винта. Закрытый клапан достаточно надежно удерживает внутренний теплоноситель. Снаружи винт представлен шестигранной или четырехгранной головкой для специального ключа и с резьбой для отвертки. Продольные канавки выполняют на теле винта для прохождения воздуха во время открывания клапана. При этом воздух выходя из канавок оказывается в камере, которая плотно закрыта с помощью манжеты и имеет отверстие для выхода такого же диаметра, как и сквозное отверстие. Так как кран монтируется резьбовым соединением с сальниковой прокладкой, а закрытый клапан герметически закрывает сквозное отверстие, то при работе системы отопления этот кран обеспечивает системе герметичность. Поворотом винта открывается заглушка, освобождающая воздух из полости радиатора.

Металлический корпус крана Маевского сверху отделан пластиковым кожухом, который делает кран современным.

Различается диаметр резьбы снаружи и поэтому есть возможность подборки подходящего крана для любой батареи. Кран может быть с размером резьбы 1 дюйм, три четверти, одна вторая дюйма. Также Кран Маевского Ду 15, 20 и 25 мм используют не только в радиаторах, а также в различных узлах системы отопления.

Ду — диаметр условного прохода.

Регулировочный винт управляется с помощью специального ключа для крана или обычной отверткой. Ключ для крана четырехгранный, очень компактный, и им удобно работать даже если радиатор находится в месте с затрудненным доступом.

Кран, в отдельных случаях, можно регулировать и без специального инструмента.

Вентиль поворачивается руками, что обеспечивает стравливание воздуха.

Разновидности

Воздухоотделение крана Маевского бывает трех разновидностей, которые различаются по принципу работы и строению:

Кран ручной. Представляет собой простое приспособление, управляемое в ручную. При не равномерном прогревании батареи кран открывают с помощью ключа или отвертки, а после того, как воздух выйдет из радиатора, заворачиваю его обратно.
Автоматический кран. Здесь есть отличия в конструкции и принципе работы от ручного. Автоматический кран Маевского латунный в форме цилиндра, но здесь не предусмотрен игольчатый клапан. Вместо этого используют пластиковый поплавок. Принцип работы здесь заключается в том, что поплавок перемещается при наличии воздуха по системе и открывает или закрывает затворник. Вмешательство людей здесь не требуется.
Кран с предохранительным клапаном. Такой кран принцип работы немного отличается.

Предохранительное устройство контролирует давление в системе. Если давление повышается выше 15 атмосфер, клапан срабатывает и начинает стравливание теплоносителя из системы отопления. Это способствует предотвращению повреждений элементов в системе из-за возможных гидроударов. Установление крана с автоматическим клапаном актуально для отопительных систем с полипропиленовыми и металлопластиковыми трубами, которые не способны выдерживать высокого давления.

При выборе определенной модели крана необходимо учесть такие нюансы радиатора, как:

В централизованной отопительной системе будет лучше использовать ручной кран, которым в любой момент можно спустить воздух.
Краны с автоматическим управлением так же не желательно устанавливать в многоквартирных домах с централизованным отоплением. Так как, здесь наблюдается повышенная загрязненность и кран будет периодически забит.
Автоматический кран используют, в основном, в индивидуальных домовладениях с автономной системой. В такой системе есть поддержание чистоты теплоносителя.
Автоматика так же устанавливается в места, куда доступ затруднен. Это например, если радиатор располагается в какой-либо нише или углублении, и достать до его торца относительно сложно. Обычная отвертка здесь не поможет.

В случае труднодоступного места расположения отопительного устройства может помочь специальный четырехгранный ключ. Еще во всю используют старые образцы радиаторов из чугуна. Для чугунных радиаторов подойдет ручной кран Маевского. Но лучшим вариантом будет использование специального латунного автоматического воздухоотводчика.

Тонкости монтажа

Кран Маевского на полотенцесушитель важно правильно установить. Из-за простоты строения с монтажом устройства для стравливания справится даже начинающий домашний мастер

Разберем подробный алгоритм действий.

Подготовительные работы

Для установки запорной арматуры понадобятся инструменты. Во время процедуры пригодится гаечный или разводной ключ. Для надежной фиксации нужна лента ФУМ или сантехнический лен. В старых системах необходима радиаторная пробка с дырой.

Перед началом работ надо спустить воду из стояка. Обязательно перекрывают запорные краны, которые пропускают жидкость к змеевику. Если в жилье стоит оборудование без блокирующей арматуры, то во время отопительного сезона обращаются в управляющую компанию для выключения стояка в доме.

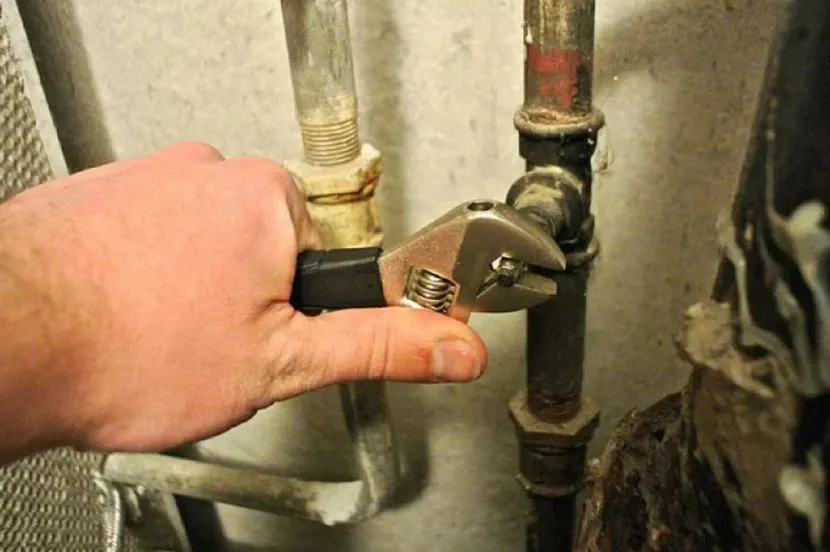

Заблокировать теплоИсточник watertap.com.ua

Если закрытый контур работает от насосов, то оборудование отключают на четверть часа. На пол под полотенцесушителем ставят таз или широкое ведро. При демонтаже из трубы может политься вода. Емкость предупредит попадание грязной влаги на пол.

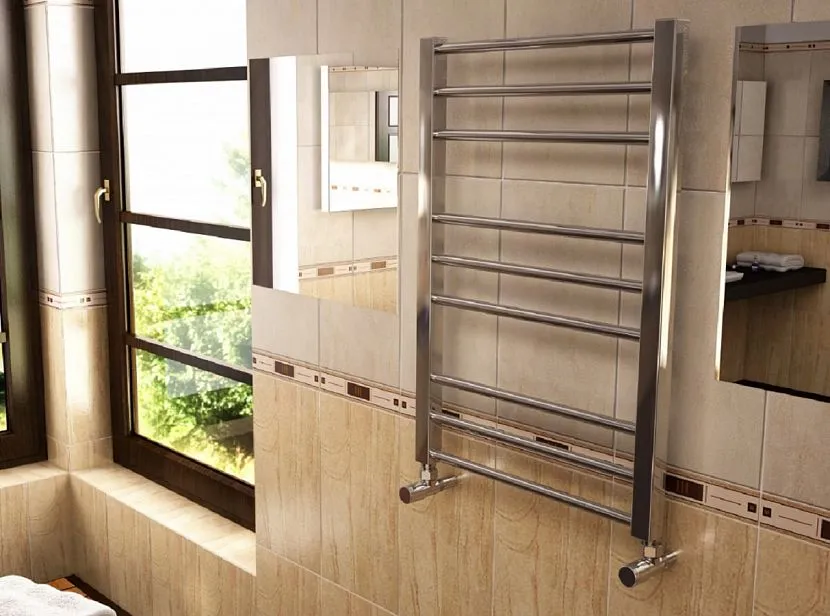

Красивый интерьер с трубамиИсточник santehnik24.lviv.ua

Монтаж клапана

Установка крана Маевского на полотенцесушитель осуществляется в самой верхней точке. Отверстие для горячей воды находится внизу. В старую батарею запорную арматуру монтируют при помощи прорези в заглушку. Чтобы было проще пользоваться, дыра от стены идет с небольшим наклоном.

Латунный тройник прикручивают к верхнему патрубку. Для герметизации резьбу предварительно обматывают ФУМ-лентой или промасленной паклей. В свободную часть вставляют клапан Маевского, аккуратно фиксируют гаечным (разводным) ключом.

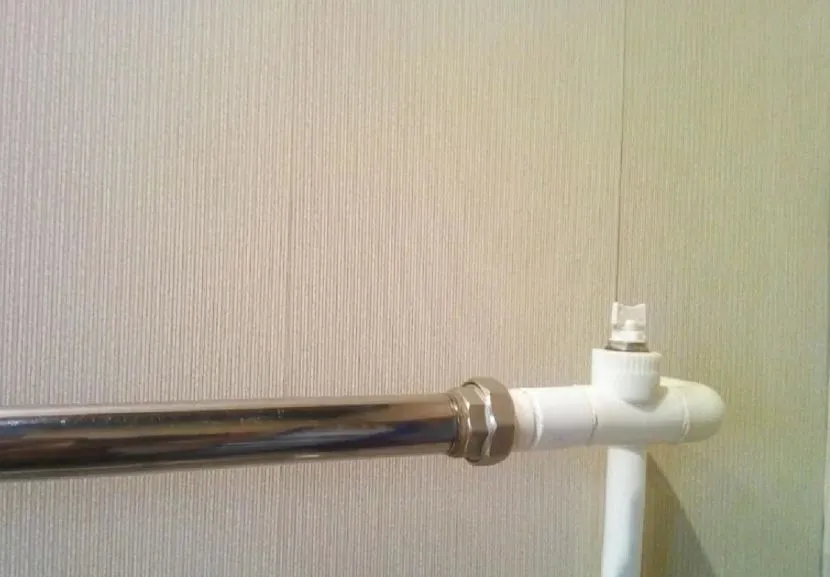

Клапан Маевского на трубеИсточник zen.yandex.com

Если полотенцесушитель с заглушкой, то в закрытой части высверливают отверстие. При помощи метчика создают на участке трубы новую резьбу. Место обязательно герметизируют одним слоем уплотнителя, медленно прикручивают кран Маевского.

Открывают вентили, которые блокировали доступ воды к полотенцесушителю

Важно проверить правильность установки и исключить возможность протечки. Если узлы подтекают, гаечным ключом аккуратно подтягивают конструкцию

Видео описание

Установка тройника и крана Маевского

Проверка работоспособности

После запуска отопительной системы тестируют запорные устройства. После поворота рукоятки (вентиля) из крана Маевского начинает выходить кислород. Узнать процесс легко по шипящему звуку. Вместо воздуха из фитинга должна начать течь вода. Если струйка тонкая, прерывающаяся, то паровое засорение еще не пробили. При непрерывном потоке закрывают клапан.

Винт выкручивают на пол-оборота. Если сильно вращать деталь, то сложно вернуть рычаг в начальное положение. Давление жидкости увеличивается, давит на элемент, что затрудняет работу с краном Маевского. Влага потечет обильным потоком, а не тонкой струйкой.

Стравить воздух клапаномИсточник youtube.com

Особенности эксплуатации

Чтобы клапан для спускания воздуха долго прослужил, важно правильно использовать. Для высоток с централизованным отоплением советуем брать механические модели с ручным управлением

Краны Маевского не так капризны к качеству теплоносителя, как автоматические виды. Последние конструкции уместны в индивидуальных системах загородных домов.

Если полотенцесушитель стоит в нише (углублении), то доступ к торцевым частям затруднен. Для стравливания невозможно будет дотянуться отверткой или передвинуть рукоять в нужное положение. Для такого оборудования лучше отдать предпочтение поплавковой модели.

В загородных домах в отопительной системе часто используют насосы. Техника для принудительной циркуляции обеспечивает быстрое и равномерное перемещение рабочей жидкости по трубопроводу. При включенном оборудовании кислород не скапливается в верхней части, а проносится мимо. Устройство деактивируют минут на 10-15, после чего открывают кран Маевского.

Как правильно использоватьИсточник enerob.ru

В современных полотенцесушителях стравливатель воздуха часто идет в комплекте. Отводчик кислорода прячут под декоративным колпачком на торцах конструкции. Перед тем, как устанавливать, рекомендуем обследовать верхние участки прибора.

Если клапан Маевского открывают редко, то регулировочный винт может покрыть слой коррозии. Из-за налета деталь не двигается. Чтобы не сломать конструкцию, стоит воспользоваться спреем «WD-40». После нанесения на резьбу сантехническая смазка размягчает спираль. Уже через 30 минут рукоять легко открутить. Предупредить проблему поможет регулярное (раз в сезон) смазывание подвижных элементов силиконовой автомобильной пастой.

Подведем итоги

Итак, наличие крана Маевского существенно упрощает эксплуатацию и улучшает качество отопления в частном и многоквартирном доме. Алгоритм выбора и монтажа – несложен и умещается в нескольких правилах:

Приобретение требуемого типа вентиля требует понимания собственной системы. Механические краны Маевского – универсальны. Автоматические подходят для труднодоступных мест и автономного отопления с чистым теплоносителем.
Монтаж заключается в удалении заглушки с верхней точки радиатора и вкручивании подготовленного вентиля. Под подготовкой понимают уплотнение резьбы лентой-фум и/или резиновыми прокладками.

Также важна профилактика. Чистка и возможная замена – залог надежной эксплуатации вентиля и системы отопления в целом.
