Как сделать сухой теплый пол без стяжки своими руками

Покрытия для теплого водяного пола

Выбор покрытий для ТП имеет определенные ограничения. Он будет зависеть, в том числе, от особенностей помещений. Если речь идет о кухне или ванной комнате, где традиционно повышенная влажность, то после установки водяного теплого пола лучше использовать керамическую плитку. Она имеет хорошую влагостойкость, не боится химических моющих средств, достаточно легко укладывается и проста в уходе. Но самое главное – благодаря высокой теплопроводности керамика является наилучшим выбором для облицовки поверхностей ТП.

Гораздо больше минусов у всех прочих покрытий:

• древесные не отличаются высокой теплопроводностью, поэтому они создают барьер в передаче тепла между отопительными контурами и помещением. Не может дерево похвастаться и влагостойкостью. Однако, если вы все же решили остановить свой выбор именно на древесном материале, то лучше использовать экзотические породы, имеющие максимальную твердость и теплопроводность;
• обычные ламинатные, ковролиновые, линолеумные, так же как и древесина не отличаются высокой теплопередачей, при этом они хуже по экологическим параметрам. Тем не менее, если из соображений эстетики помещений они более предпочтительны для облицовки теплых полов, то следует выбирать продукцию с соответствующей профильной маркировкой.

Виды и преимущества пола без стяжки

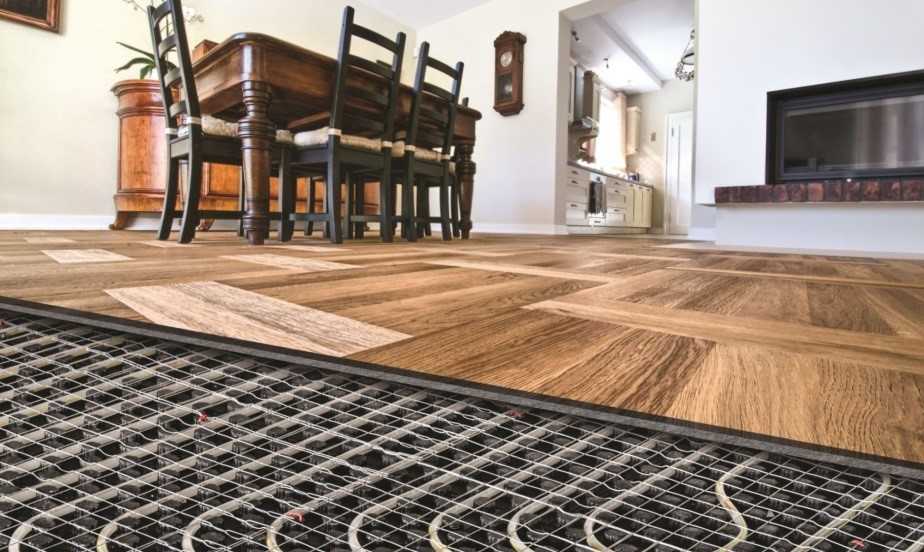

Водяной теплый пол под ламинат без заливки стяжки станет прекрасным выходом, если нужно установить систему в помещении, где заливка стяжки невозможна или нежелательна. Такими помещениями являются – деревянный дом, помещения с низким потолком, а также ситуации, если доставить бетон невозможно.

Сделать теплый водяной пол под ламинат, не требующий бетонной стяжки, можно по-разному. Система теплого пола может быть двух видов:

1. Полистирольная система водяного пола предполагает использование матов из полистирола и обогревательного контура. Маты устанавливаются на лаги, деревянный или бетонный пол.
2. Деревянная система водяного пола, т.е. теплый пол укладывают на основание из деревянных пластин с каналами для труб. Система монтируется на лаги, бетонный или черновой деревянный пол.

Полистирольная система наиболее легкая. Однако на несущие балки может оказываться значительная нагрузка. Это нужно учесть перед монтажом конструкции и заранее провести расчеты. Для фиксации труб применяют алюминиевые пластины.

Так как бетонная стяжка отсутствует, необходимо сделать теплоизоляцию пола. Для этого рекомендуется сухие теплоизоляционные материалы такие, как минеральная вата. Вместо минеральной ваты можно использовать более современный материал – гипсоволокно. Можно также использовать в качестве теплоизолятора любой насыпной материал, обладающий высокими теплоизолирующими свойствами.

Еще один современный материал – полиуретан. Его особенность в том, что утеплитель просто «распыляют» по поверхности пульверизатором.

При использовании системы деревянного пола на поверхность сначала укладывают пластины из оцинкованной стали. Сверху на них кладут подложку, сделанную из вспененного полиэтилена – она предотвратит треск паркетных досок. Под линолеум и кафельную плитку на пластины рекомендуется уложить листы ГВЛ.

Преимущества теплого пола без стяжки в следующем:

1. Конструкция очень легка, поэтому ее можно установить в любых помещениях, вне зависимости от типа перекрытия;
2. Толщина конструкции будет невелика, поэтому высота помещения уменьшится незначительно;
3. Не придется долго ждать застывания бетона. Сразу после окончания монтажа системы можно положить финишное покрытие;
4. Может быть уложен на любое основание;
5. Нагрузка, которую оказывает водяной теплый пол без стяжки на основание, невелика.

Дополнительно при проведении укладки водяного пола без использования бетонной стяжки появляется меньше пыли и грязи.

Читать также: Теплый пол водяной своими руками: как сделать монтаж

Можно ли сэкономить на материалах

Полный набор комплектующих обойдётся владельцам в серьёзную сумму. Всегда можно найти варианты, благодаря которым на работу уйдёт меньше денег. Но не каждое решение даёт одинаково эффективный результат.

• Внутренние отопительные ветви, расположенные поверх утеплителя. Тогда не рекомендуют использовать изделия, похожие на перевёрнутую букву омега;
• Самостоятельное создание вырезов в досках. Идёт раскатка по длине пазов фольги из алюминия, она заменит пластины;
• Изготовление металлических пластин собственными силами с металлообрабатывающим оборудованием;
• Чтобы прокладывать трубы в канавах, самостоятельно делают деревянные пазы.

Только 2 последних пункта способствуют реальной экономии без ущерба для качества создаваемой системы. Станки-листогибы можно использовать для изготовления пластин из любого металла, просто форма профиля в итоге будет несколько отличаться от привычных.

Применение инфракрасных плёночных нагревателей тоже даёт результаты. Но в этом случае для обогрева применяют только электричество.

Всегда можно найти варианты, благодаря которым на работу уйдёт меньше денег.

Когда лучше применять настильную конструкцию

Полистирол или дерево в равной степени применяют для настильных конструкций. В первом случае предполагается применение специальных матов, во втором – идут полоски, готовые модули. Поверх любых разновидностей конструкции легко смонтировать пластины из стали, алюминия. Канавки заполняют греющими трубами.

Соблюдение таких условий связано с возможностью применения тёплых сухих напольных покрытий:

• Ограничения по высоте помещений. Пример – когда есть низкие потолки или само дизайнерское решение не предполагает корректировок по уровню пола;
• Слабость перекрытия. Меньший вес сухих стяжек имеет значение;
• Конкретный объект не даёт обустроить обычную бетонную стяжку.

К недостаткам причисляют необходимость гидроизоляции из-за боязни влаги.

Поверх любых разновидностей конструкции легко смонтировать пластины из стали, алюминия.

Водяной теплый пол под ламинат

Теплые полы все чаще появляются в новых домах, квартирах и становятся такой же необходимой системой отопления наряду с радиаторным. Более того, теплые полы могут полностью заменить традиционную систему отопления. Они эффективнее обогревают пространство, создают комфортный микроклимат в помещение и благотворно влияют на здоровье человека.

В данной статье мы приведем самый экономичный вариант водяного теплого пола, на который можно уложить ламинат. Сделан он без заливки бетонной стяжки, что заметно облегчает работу.

Этот способ отлично подходит для каркасного дома, где многие не понимают, как сделать водяные теплые полы. Он так же подойдет и для квартир с индивидуальным отопление

Затраты на обустройство данного водяного пола будут минимальными, а уложить его можно самостоятельно, своими руками, из обычных строительных материалов которые продаются в каждом магазине.

Необходимые материалы

Так как этот вариант водяного теплого пола проектировался для каркасного дома, а финишным покрытием послужил ламинат, то подбор материалов мы начнем с чернового настила.

Для этого понадобятся обрезные доски. Как правило, используют доску толщиной 50 мм. Можно использовать и шпунтованные, но тогда затраты на материал существенно возрастут.

По своему усмотрению вы можете уложить и другие материалы, например фанеру, ДСП или плиты Green Board.

Так же придется купить обрезные доски толщиной 20 мм. Такая толщина обусловлена диаметром металлопластиковых труб. В нашем случает их диаметр составляет 16 мм. Если диаметр будет больше, то и толщина доски увеличится.

Доски должны быть высушены и самое главное, иметь одну толщину. Все дело в том, что на них будет лежать ламинат, а перепад высоте для ламина не должен превышать 2 мм.

Далее понадобятся сам нагревательный элемент водяных теплых полов.

В качестве дешевого варианта отлично подойдут металлопластиковые трубы диаметром 16 мм. Они отлично гнутся, а их длина практически не ограничена, так что соединений в этой системе будет минимально.

Продаются и более дорогие трубы сделанные из сшитого полиэтилена. Другое их название PEX трубы.

Еще для нашего водяного теплого пола потребуется фольга. Она будет равномерно распределять тепло от труб по поверхности. Фольгу нужно брать толщиной 50 мкм и более.

Для более удобной регулировки температуры используют термостатический клапан. Он так же уменьшает или увеличивает поток воды в трубе, но в автоматическом режиме.

Таким образом нам потребуются следующие материалы:

• Доски чернового пола толщиной 50 мм,
• Обрезные доски толщиной 20 мм,
• Металлопластиковая труба D16,
• Фольга 50 мкм,
• Вентиль.

После покупки и подготовки материалов можно приступить непосредственно к укладки водяных теплых полов и настилу ламината.

Поэтапно рассмотрим весь процесс и дадим необходимы комментарии.

1. Самым первым этапом является укладка чернового пола. Здесь достаточно все просто. Черновые доски в каркасном доме укладываются перпендикулярно на лаги и фиксируются саморезами.

Предварительно один край доски делают полукруглым, для заворота металлопластиковой трубы.

Эти доски крепят к черновому основанию перпендикулярно через каждые 20 мм. Таким образом создаются пазы для последующей укладки труб.

Ее нарезают на полосы шириной равной двум расстояниям между трубами и аккуратно вставляют в пазы образованные досками.

Фольга нужна для распределения тепла и равномерного обогрева поверхности.

6. Завершающим этапом будет укладка ламината

Перед тем как это сделать важно, чтобы система водяных теплых полов поработала пару дней и вы были уверены в ее надежности

Таким образом без больших вложений можно получить отапливаемые теплые полы, которые по своим характеристиками ничуть не уступают фабричным.

Для тех, кто сомневается в данной конструкции нужно сказать, что она достаточно проста и ломаться здесь практически нечему.

Чем отличается ламинат от других напольных покрытий

Ламинат уже давно вошел в нашу жизнь как привычное напольное покрытие. Распространен он повсеместно и встречается чуть ли не в каждой квартире. Однако многие совершенно не понимают, что это покрытие собой представляет, какими свойствами обладает. В результате можно видеть, как под ламинатом устраивают водяной обогрев пола, совершенно не понимая, как снижается от этого энергоэффективность подогрева. Давайте поговорим про теплопроводящие и другие важные свойства этого материала.

Что такое ламинат?

Как ламинат проводит тепло

Ламинат над теплым водяным полом, приемлемо ли это

Ламинат для теплого пола

Основа ламината делается из древесной муки – мелких волокон, которые частично сохраняют изначальные свойства древесины по теплопроводности. Однако ламинат не является теплоизолятором, когда он лежит на полу, его нечему подогревать, все тепло от радиаторов отопления устремляется вверх, низ помещения всегда будет холоднее. Однозначно на ламинат босиком наступить приятнее, чем на линолеум и тем более керамическую плитку, но для комфортного постоянного контакта требуется его подогрев.

Используется для этого система теплого пола, являющаяся дополнительным отопительным прибором. Применяться она может как независимо, так и совместно с основным отоплением. Используют такой подогрев в тех случаях, когда снизу пол ничем не может быть прогрет в принципе – под ним находится подвальное помещение или грунт. Если речь идет о закрытом балконе, то под перекрытием и вовсе будет улица.

Подогреваемое напольное покрытие начинает использоваться в нестандартных условиях. Такой материал как керамика на это особенно не отреагирует, но ламинат — совсем другое дело. В его составе содержатся формальдегиды (особенно в недорогих китайских моделях), эти вещества вредны для здоровья человека. При нагреве они начинают выделяться в окружающее пространство.

Это еще не все. Также возникает температурное расширение, которое может привести даже к поднятию ламината. Такое случается, если при монтаже не предусмотрели достаточный температурный зазор или сверху установлена очень тяжелая мебель.

Некоторые сорта ламината за счет увеличенной толщины являются хорошими теплоизоляторами. Их подогревать снизу вообще нет никакого смысла, так как тепло до лицевой поверхности будет проходить плохо

Это чревато повышенными затратами на отопление, поэтому важно правильно выбрать материал.

На картинке выше, представлена маркировка ламината под теплый пол. При покупке удостоверьтесь, что она проставлена на упаковке.
Такой ламинат отличает от прочего низкий коэффициент температурного расширения, повышенная теплопроводность и прочность

Структура ламелей более плотная, толщина небольшая. Именно это позволяет лучше проводить тепло к поверхности. В составе находится минимальное количество формальдегидов или они отсутствуют вовсе. Стоимость материала более высокая, если сравнивать с аналогами в одном классе.

На этикетке вы также можете отыскать диапазон рабочих температур. Это подсказка, до какого уровня стоит поднимать температуру нагрева системы теплого пола. Превышать эти значения крайне не рекомендуется.

Также вы можете сориентироваться по коэффициенту теплового сопротивления, указываемому на упаковке. Его значение по Европе не должно превышать 0,15 м2*К/Вт. Если цифра все-таки больше, то КПД отопительной системы существенно снизится.

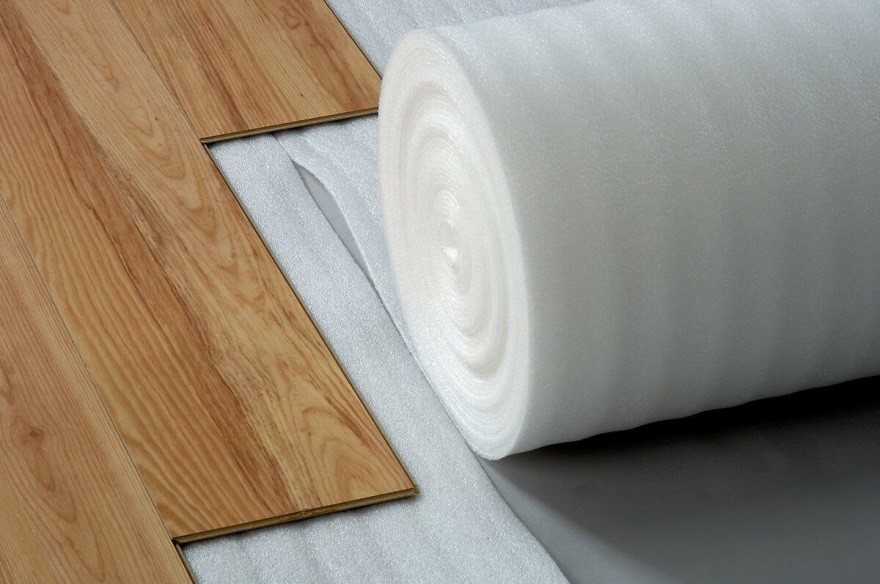

4 мм вспененного полиэтилена позволят встать через него на голый бетон босиком, и почувствовать при этом тепло

Автоматическое управление температурой в доме

В домах рачительных европейцев, системы отопления обязательно изначально проектируются, а затем сразу делаются с системой автоматического управления температурой в доме. Немец или поляк знают и понимают, что без автоматики невозможно обеспечить экономное расходование газа и приемлемый уровень теплового комфорта в доме.

В России, часто хозяева начинают осознавать необходимость автоматического управления температурой уже после того, как дом построен, система отопления уже смонтирована и работает, и начинают приходить счета на оплату газа.

Оказывается, снаружи дома температура воздуха, направление и сила ветра постоянно меняются. Днем и ночью температура наружного воздуха даже в течении суток часто меняется на десяток градусов. Дом то продувает, то нет, переменчивый ветер. Непостоянное солнце, то нагревает дом, то нет. Теплопотери дома  постоянно скачут на разную величину. Чтобы не заморачиваться со всей этой чехардой по несколько раз в день, хозяин дома вручную устанавливает на котле температуру побольше, так, чтобы температура в доме была потеплее, с запасом. А в конце месяца с тоской смотрит на счет за газ и чешет репу.

Хозяин узнает, что для того, чтобы оснастить дом автоматическим управлением температурой, необходимо кое-что выбросить, заменить и переделать в системе отопления, а также установить дополнительное оборудование. А для этого придется опять сверлить, долбить, прокладывать. Что вся эта автоматика обошлась бы намного дешевле, если бы устанавливалась сразу, при строительстве дома.

В доме с сухим теплым полом необходимо иметь три системы автоматического управления температурой: теплым полом по температуре воздуха в помещении с ограничением температуры пола; радиаторами по температуре воздуха в помещении; котлом по температуре наружного воздуха .

Как известно, теплый пол может быть или «комфортным» или «отопительным».

«Комфортный» теплый пол немного подогревает поверхность и обеспечивает приятные ощущения при нахождении человека на полу. Основное поступление тепла в помещение обеспечивают радиаторы. Для комфортного теплого пола необходимо поддерживать постоянную, температуру теплоносителя.

«Отопительный» теплый пол, помимо комфорта, обеспечивает полноценное отопление помещения.

Сравнительно небольшая тепловая мощность сухого теплого пола делает его пригодным чаще всего только для комфортного отопления.

Датчик температуры воздуха в помещении находится в корпусе термостата.

В доме с комфортным сухим теплым полом для управления температурой необходимо иметь три системы автоматического управления.

Одна система, регулирующая работу теплого пола, должна управляться по температуре воздуха в помещении до тех пор пока температура поверхности пола не достигнет комфортного уровня. То есть, в межсезонье дом будет отапливаться теплом теплого пола.

Если температуре пола достигла верхнего предела, а температура воздуха в помещениях снижается, то вступает в действие автоматическая система управления радиаторами. Радиаторы будут догревать воздух в помещении, добавлять свое тепло к тому теплу, которое будет постоянно поступать от теплого пола.

Режим нагрева теплоносителя котлом должен регулироваться еще одной автоматической системой, реагирующей на температуру наружного воздуха.

Учитывая то, что система теплых полов обладает высокой инерционностью (медленно нагревается и медленно остывает) для управления ее работой рекомендуется использовать погодную автоматику. Тогда температура теплоносителя, подаваемого в систему, будет адаптирована к наружной температуре. Благодаря этому вместе с изменением наружной температуры меняется температура теплоносителя, циркулирующего в полу.

При регулировке с помощью комнатного термостата температура теплоносителя в системе не будет изменяться до момента, пока она не начнет повышаться в помещении (из-за потепления на улице). Только после этого температура теплоносителя начнет снижаться, но из — за инерционности системы в помещении уже станет жарко (т. е. нерациональное расходование энергии).

Поэтому, чтобы отопление дома было экономичным, в системе теплых полов нужно использовать для ее управления погодный регулятор.

Для регулирования температуры теплого пола необходимо выбрать и установить коллектор, оснащенный сервоприводами на регулирующих вентилях.

Сервопривод, это устройство, которое при подаче на него электрического тока от термостата воздействует на вентиль, открывает или закрывает его. Сервопривод работает как выключатель, полностью открывая или закрывая вентиль. Температура поверхности теплого пола будет поддерживаться с точностью +/- 0,5 — 1 оС.

Сравнение теплого пола со стяжкой и без нее

Укладка водяного теплого пола без стяжки имеет ряд преимуществ перед привычным типом монтажа. Скорость создания системы обогрева в этом случае возрастает в разы. Сухой монтаж отличается малым весом. Это позволяет значительно увеличить срок эксплуатации межэтажных перекрытий.

Толщина готовой конструкции составляет всего 3,5-6 см. Это позволяет применять подобную систему обогрева для разных помещений. Смонтировать такую систему можно самостоятельно. При этом не потребуется прилагать больших физических усилий или обладать глубокими знаниями и навыками в проведении подобной работы. Это один из самых простых типов монтажа водопроводных труб.

Материалы для сухого монтажа выдерживают перепады температуры, а также отличаются высокой тепло- и звукоизоляцией. При необходимости систему водяного пола можно будет легко демонтировать.

Рассматривая отзывы о теплом водяном поле без стяжки, следует сказать и о его недостатках. Так как сверху на нем не будет стяжки, тепло не станет равномерно распределяться по поверхности пола. Из-за этого нужно сокращать шаг укладки между трубами. В результате потребуется приобретать больше труб, теплоносителя. Насос также должен быть более мощным.

При этом деревянные конструкции, в отличие от бетона, отличаются теплоизоляционными свойствами. Это потребует при нагреве больше энергии. Также материалы, применяемые в монтаже, боятся влаги.

Керамическая плитка

Технология монтажа теплого пола под керамическую плитку практически полностью аналогична вышеописанной. Однако для уменьшения денежных расходов можно исключить установку стальных теплоотражающих листов.

В качестве клея для плитки необходимо применять специальные составы, которые рассчитаны на периодическое изменение температуры. Если же укладывать плитку на обычный клей, то возникнет большая вероятность вздутия поверхности из-за температурного расширения материала. При отсутствии нужного вида клея можно добавить в стандартный пластификатор. Это специальный компонент, который придаст слою дополнительные свойства эластичности.

Особенности тёплых полов без стяжки для плитки и ламината

Здесь важно выбирать разновидность ламината, которая сама по себе допускает применение водяных тёплых полов. С этими помогут официальные инструкции от производителя

Если значок есть – значит, технология поддерживается. Только стяжку надо сделать более тонкой, чтобы ни один из составных элементов не оказался повреждённым. Ламинат в этом случае прослужит дольше.

Важно выбирать разновидность ламината, которая сама по себе допускает применение водяных тёплых полов. В случае с плиткой действуют стандартные правила, описанные выше

Главное – использовать при монтаже ГВЛ или другой материал с повышенной влагостойкостью. Только после него идёт уже сама плитка. Основание должно быть идеально ровным, иначе требования производителя становится невозможным выполнить. Лёгкий плиточный материал не способствует этому

В случае с плиткой действуют стандартные правила, описанные выше. Главное – использовать при монтаже ГВЛ или другой материал с повышенной влагостойкостью. Только после него идёт уже сама плитка. Основание должно быть идеально ровным, иначе требования производителя становится невозможным выполнить. Лёгкий плиточный материал не способствует этому.

Основание должно быть идеально ровным, иначе требования производителя становится невозможным выполнить.

Рекомендации по укладке стяжки под теплый пол

Чтобы стяжка под теплый пол получилась качественной, нужно учитывать некоторые особенности и правила укладки:

1. Выполняя монтаж обогревательной системы, перед заливкой раствора обязательно нужно очистить поверхность от строительного мусора, пыли и грязи, в противном случае раствор, затвердев, может отслоиться полностью от основания.
2. Укладка стяжки начинается от стен, противоположных к входу. В стяжке делают маленькие отверстия (4-5 см). Это обеспечит прочное соединение новой стяжки с нижним основанием, а также быстрое высыхание поверхности.

3. Оптимальная толщина бетонной стяжки – 3-5 см.

   Оптимальная толщина стяжки под теплый пол — от 3 до 5 см

   Если сделать слой толще 5 см, то пол будет нагреваться слишком медленно, а если тоньше 3см – покрытие может перегреться и потрескаться. В том случае, когда нужна более тонкая стяжка, скажем 2 см, в раствор нужно добавлять пластификатор или использовать самовыравнивающиеся смеси.

   Стяжка из самовыравнивающейся смеси

4. Чтобы пол не деформировался и не растрескался под влиянием температурных расширений, вдоль стен и около дверей рекомендуется применить деформационные швы, уложив компенсаторную полосу из пенополиуретана.
5. При устройстве сухой стяжки засыпка должна быть абсолютно сухой. Для обеспечения плотной консистенции стяжки размер частиц не должен быть более 5 мм. Между листами ГКЛ и используемой засыпкой не должно оставаться пустое пространство.

Первый запуск системы обогрева (через месяц со дня заливки стяжки) производится в двух этапах:

• первый этап – постепенное увеличение температуры в системе с минимального значения до максимального (в течение первых 7 дней);
• второй этап – постепенное снижение температуры в обогревательной системе с максимальной и до минимальной (в течение следующих 7 дней).

Соблюдение вышеуказанных рекомендаций по укладке стяжки, грамотное проведение испытаний и правильный запуск системы теплых полов позволят пользоваться много лет ровным и теплым напольным покрытием.
