Включение из 3-х и более мест
Чтобы реализовать подобное управление освещением, приведенная схема проходного выключателя дополняется еще одним элементом. Это так называемый перекрестный (иначе – спаренный) переключатель на 4 контакта, чья установка предусматривается между крайними отключающими устройствами, как изображено ниже на картинке. Его принцип действия следующий:

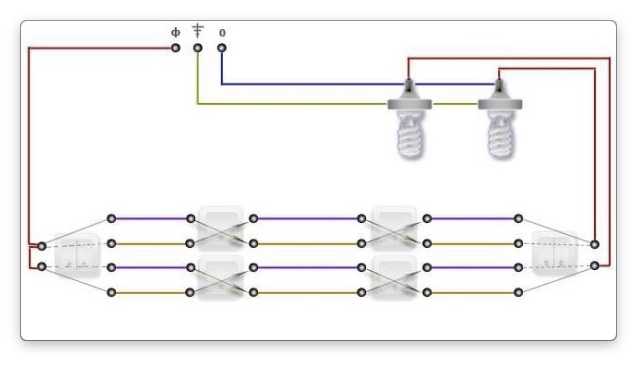

- в первом положении кнопка напрямую замыкает обе цепи;
- после переключения линии замыкаются крест-накрест.
Расключить приборы в данном случае несколько сложнее, так как здесь возникает четырехжильный кабель для подсоединения перекрестного устройства. Распайку лучше делать внутри распределительной коробки, а не в подрозетниках, при этом цвета проводов желательно дублировать бирками, дабы избежать путаницы. Доступно и подробно о схеме подключения рассказывается на видео:
2 научных методики управления освещением удаленных территорий из любых мест
Начну их объяснение с наиболее старой и отработанной технологии.
Как работает импульсное реле в схеме освещения
Типовой малогабаритный релейный модуль импульсного типа создается в корпусе с возможностью установки на Din рейку.
Как и в любом реле здесь имеется обмотка, которая при подаче на нее управляющего сигнала, в нашем случае — импульса тока, срабатывает. Это вызывает изменение положения выходного силового контакта: он открывается или закрывается.
Конструкции подобных реле разрабатываются под разные типы напряжения и нагрузки. Для использования в схемах освещения обычно выбирают модули на 220 вольт по мощности коммутируемых лампочек.
Схема управления освещением от импульсного реле выглядит следующим образом.
Само импульсное реле защищается автоматическим выключателем и своим силовым контактом подает или снимает потенциал фазы на светильник. Оно работает от импульса, поступающего с любой кнопки.
Параллельное включение нужного количества кнопочных выключателей, работающих по принципу замыкающего контакта с самовозвратом, обеспечивает подачу управляющего импульса на реле.
Коммутировать сигнал можно с любого участка. Причем цепи создания импульса не передают больших мощностей и могут выполняться тонким проводником.
Однозначными преимуществами этой схемы по сравнению с проходными двухклавишными выключателями являются:
- простота и доступность элементной базы: кнопки надежнее чем проходные и реверсивные модули. В случае поломки их легко поменять;
- подключение реле к светильнику не требует монтажа сложных логических цепочек из толстого провода с запутанным монтажом. Кабель между ними проложить не сложно. Обвязку же кнопок вообще в большинстве случаев допустимо выполнить обычной телефонной «лапшой»;
- значительная экономия материальных средств за счет снижения затрат на кабельную продукцию.
К недостаткам этой конструкции относятся:
- необходимость для каждого светильника приобретать индивидуальное импульсное реле;
- требование разносить эти модули на небольшое расстояние друг от друга, вызванное возможностью их ложного срабатывания от импульса, поступающего на соседний близкорасположенный корпус.
Системы освещения, управляемые импульсными реле, создают серьезную конкуренцию технологиям, использующим проходные и перекрестные выключатели.
Отдельное внимание следует обратить на беспроводные конструкции. Современная схема удаленного управления светом в системе Умный дом
Современная схема удаленного управления светом в системе Умный дом
Благодаря развитию научных разработок в области микропроцессорных технологий, совершенствованию проводных и беспроводных каналов передачи информации появилась возможность управлять бытовым освещением удаленно.
В качестве примера была освоена и оценена самая простая система умного дома для квартиры от компании Sonoff.
Довольно удачно и практично получилось управлять светом со смартфона через каналы информации интернет.
Однако подключение умного выключателя от Сонофф требует наличия трех проводов в подрозетнике, а в старых зданиях везде проложено только два. Мне пришлось менять этот участок. Думал, что это не вызовет сложностей.
Но от старого хозяина остался сюрприз. Пришлось прикладывать значительные усилия и смекалку для монтажа нового участка. В итоге заработал нормально.
Две последние методики я привел для того, чтобы вы могли сконцентрировать свои усилия на анализе разных способов управления домашним освещением, выбрать наиболее подходящий.
Проходные двухклавишные выключатели, схема подключения которых требует хороших навыков электрика, являются не единственным средством решения подобных задач. Ищите оптимальный вариант под свои конкретные условия.
Я же вам предлагаю дополнительно ознакомиться с материалами полезного видеоролика по нашей теме.
Автор «Обо всем Это интересно» довольно просто и подробно преподносит полезную для новичков информацию.
Как подключить проходной выключатель: видео схемы подключения поможет сделать все работы своими силами
Бывает достаточно сложно, даже при наличии схемы, произвести установку проходного выключателя при отсутствии профильного образования. В таком случае на помощь могут прийти мастер-классы, записанные на видео. В них подробно рассказывается, как подключить проходной выключатель, и в какой последовательности следует выполнять работу.
Прежде чем приступить к просмотру, следует определиться с типом выбранного устройства. Порядок подключения перекрестного выключателя будет иметь ряд существенных отличий, с которыми стоит ознакомиться заранее.
Если речь идет о проходном выключателе, схема подключения на 2 точки является наиболее простым вариантом. Это минимальное количество устройств, которое можно подключить к системе, чтобы пользователь мог включать или выключать один светильник. В противном случае речь будет идти об обычном выключателе.
При установке двухклавишного проходного выключателя схема подключения с двух мест может быть реализована для двух нагрузок. Это достаточно удобно, если комната имеет большую длину, и надо предусмотреть установку нескольких светильников для более равномерного освещения окружающего пространства. В этом случае можно будет регулировать интенсивность освещения помещения, решая, сколько светильников будет включено в определенный момент времени.
Схема с двумя проходными выключателями, допускающее управление двумя нагрузками
Более детально разобраться со схемой подключения переключателя с двух мест поможет следующее видео:
Watch this video on YouTube
Здесь наглядно показано, как соединять провода в распределительной коробки, чтобы в процессе эксплуатации не возникало трудностей. Следуя рекомендациям специалиста, можно качественно и с минимальными затратами выполнить необходимый объем работ.

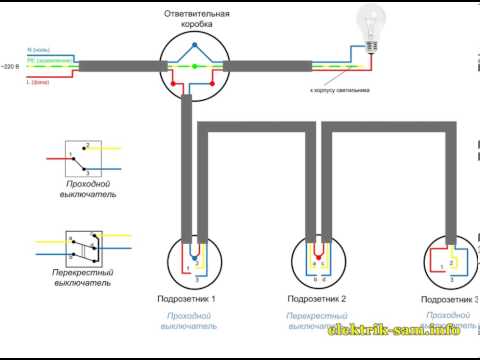

Схема подключения проходного выключателя с 3х мест: подробное видео выполнения работ
Схему подключения проходного выключателя на 3 точки можно назвать условным. В данном случае речь идет о включении в цепь перекрестного переключателя, выступающего в роли дополнительного звена. Как правило, монтажные работы не вызывают особых трудностей. Перекрестное устройство подсоединяется между проходными.
Более подробно со схемой подключения проходных выключателей из 3 мест можно ознакомиться, просмотрев следующее видео:
Watch this video on YouTube
Подробная инструкция позволит разобраться с порядком выполнения работ, а также позволит узнать, какой инструмент понадобиться для монтажа.
Watch this video on YouTube
Схема подключения проходного выключателя с 4х мест: актуальная информация
Если площадь помещения достаточно большая, двух – трех выключателей может оказаться недостаточно. Придется каждый раз преодолевать большое расстояние, чтобы включить или отключить освещение. В таком случае можно будет воспользоваться схемой подключения проходных выключателей на 4 точки. В этом случае в систему дополнительно вводятся два перекрестных устройства.
Схема подключения лампы к четырем выключателям
Схема подключение на четыре точки будет актуальна для многоэтажного строения. В этом случае одной и той же лампой можно будет управлять с каждого этажа и, при желании, с подвала.
Watch this video on YouTube
Советы и рекомендации
При выборе такого устройства нужно учитывать конструкционные особенности, а также их функциональное назначение.
С целью реализации разнообразных схем управления потребителями электрической энергии, применяются переключатели двойного или тройного типа, а также стандартные перекрестные устройства.
Кроме всего прочего, по способу монтажа, коммутационные проходные аппараты могут устанавливаться внутренним или наружным способом. При этом нужно учитывать все достоинства и недостатки таких способов.
Чаще всего применяется внутренний монтаж, который отличается надежностью, эстетичностью и гарантированной безопасностью. В любом случае, главным условием правильной установки и безопасной эксплуатации является строгое соблюдение всей схемы подключения осветительных приборов.
Проходной выключатель: принцип работы
Коммутационные аппараты на пару направлений или «проходные» выключатели относятся к приборам, замыкающим конкретную цепь в разных положениях.
При подключении к ним двух ламп, в одном из положений обеспечивается работоспособность первого источника света, а в другом – функционирование второго осветительного прибора.
Такие выключатели обладают тремя разъемами для подключения и, как правило, применяются в проходных схемах, если на одного потребителя необходимо выполнить подключение двух независимых выключателей.
Ценным достоинством проходного переключателя является возможность осуществлять управление работой любого количество светильников из нескольких точек. При этом, например, традиционными, самыми распространенными выключателями, выполняется простое прерывание электрической цепи посредством её размыкания.
Проходные одиночные устройства снабжены тремя контактами, что делает возможным их переключение. По своему принципу работы, такой коммутационный аппарат является системой на основе пары выключателей, монтируемых в самых удобных для эксплуатации местах. Благодаря такой особенности, потребитель может зажигать освещение с одного места, выключая его затем совсем в другой точке.
Если проходной выключатель снабжен несколькими клавишами и относится к категории многоклавишных, то количество контактов и переключающих схем многократно увеличивается, а управление может осуществляться для двух и более групп осветительных приборов.
Принцип работы проходного выключателя
Важно помнить, что основой принципа действия любых выключателей проходного типа является коммутационный процесс на базе реверсных проводников. Внутри распределительной коробки такие элементы объединяются при помощи стандартных клемм
На каждое коммутационное устройство должен идти питающего типа проводник, а второй выключатель, в этом случае, применяется для подсоединения проводного элемента на освещение.
Наличие фазы на двух проводниках предполагает обязательное применение исключительно трехжильного провода, а при установке осветительной системы на три точки управления потребуется использовать четырёхжильную проводку.
По способу управления, все выпускаемые в настоящее время коммутационные аппараты, относящиеся к «проходному» типу, как правило, представлены удобными в эксплуатации, клавишными устройствами.

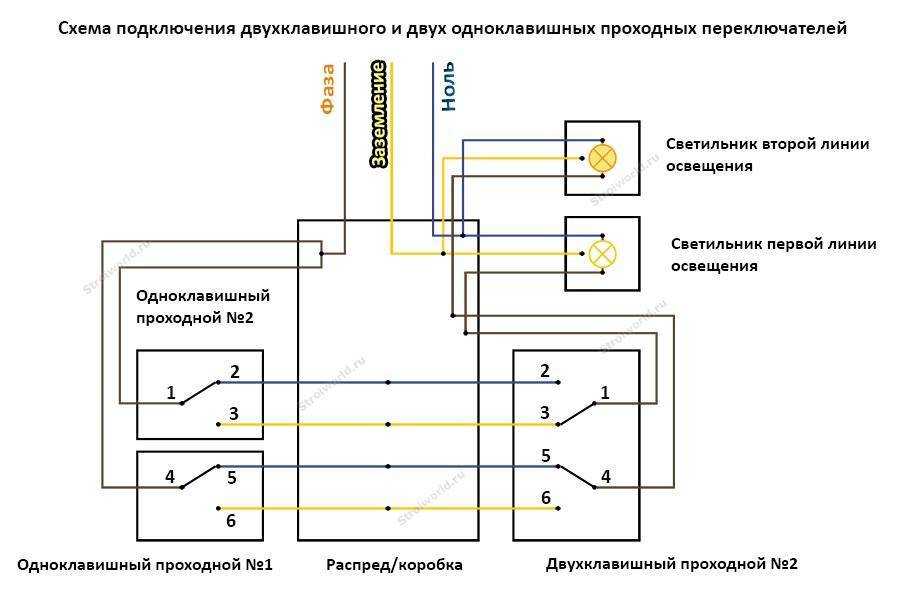

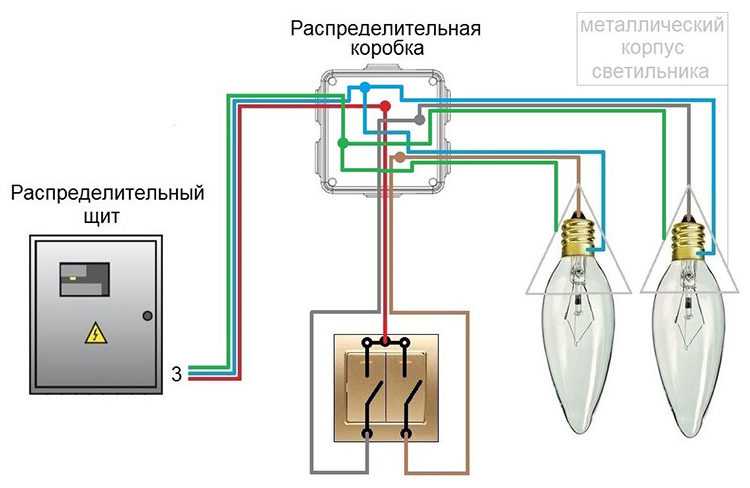

Схема подключение проходного выключателя двух клавишного
Для управления с нескольких мест двумя или более лампами (или группой ламп) необходимо использовать двух клавишные проходные выключатели. У двух клавишного выключателя шесть контактов . Найти общие провода можно по тому же принципу, как и в обычном устройстве этого типа, увеличится только количество проводов.
Двухклавишный проходной выключатель — схема
Схема включения 2-х клавишного проходного выключателя отличается большим количеством проводов: фаза подается на оба входа первого выключателя, так же как и с двух входов второго должна уходить на две лампы (или две группы ламп, если речь идет о многорожковой люстре).
Принцип подключения двухклавишных проходных выключателей
Для организации управление двумя или более источниками света из трех и более точек, придется в каждой точке ставить по два перекрестных переключателя: двухклавишных их просто нет. В этом случае одна пара контактов заводится на один перекрестник, вторая — на другой. А в дальнейшем они между собой соединяются. На двухклавишный переходной выключатель, который последний в цепи — подключают выходы обоих перекрестников.
Информация на заметку: Электропроводка в доме, Электропроводка в квартире
Что такое проходной выключатель
Внешних различий никаких нет, но они кроются глубже, в обычном по одному входу и выходу, в то время как у проходного 1 вход, и 2 выхода. Данная схема позволяет не разрывать электрическую цепочку, а перенаправлять ее.
Чтобы определить, является ли проходной переключатель одинарным, нужно сделать следующее. В его устройстве должно присутствовать 3 медных контакта, для определения каждой и исключения вероятности перепутать их, нужно использовать мультиметр. Он устанавливается в режим подачи сигнала, при касании должен быть звук, который свидетельствует о наличии контакта.
Немаловажным отличием является используемый тип коммутации. У типовых переключателей используется двухжильная, в то время как у проходных в три жилы.
Такие устройства предназначены работать в местах, расположенных на разных концах помещения, либо коридора. При нажатии на клавишу одного из переключателей происходит замыкание цепи, вследствие чего появляется свет. Затем, при повторном нажатии цепь уже размыкается, лампа гаснет.
Обзор производителей, предлагающих подобное оборудование
- «Legrand»;
- «ABB»;
- «SchneiderElectric»;
- «Viko»;
- «Lezard».
Это наиболее популярные марки на российских прилавках, а потому стоит рассмотреть установленные ими цены проходных выключателей.
Обычно переходные переключатели используют при подобных дизайнах
«Legrand» – наиболее популярный бренд
Проходные выключатели «legrand» имеют довольно широкую линейку моделей, отличающихся как по цвету, так и по видам. Попробуем привести лишь некоторые из них.
| Фото | Модель | Цвет | Количество клавиш | Стоимость, руб. |
|---|---|---|---|---|
| Legrand Mosaiс 2М | Белый | 1 | 1200 | |
| Legrand Valena | Слоновая кость | 1 | 600 | |
| Legrand Celiane | Бежевый | 1 | 250 | |
| Legrand Valena | Белый | 2 | 450 | |
| Legrand Quteo | Слоновая кость | 1 | 250 | |
| Legrand Etika | Белый | 2 | 400 |
Можно понять, что покупка проходных выключателей «Легранд» урона бюджету не нанесет. Хотя есть модели и дороже. В любом случае, качество этого бренда нареканий не вызывает, а значит служить они будут достаточно долго.
А вот сенсорные переключатели – нечто новое на рынке
«ABB» – какова стоимость моделей этой марки
Довольно известный бренд, который славится своей защитной автоматикой. Ценят его, в основном, за качество и безотказность. К тому же и ценовая политика этого производителя достаточно демократична. Нельзя сказать, что модельный ряд его достаточно широк, да и расцветками корпусов бренд не поражает.
| Фото | Модель | Цвет | Количество клавиш | Стоимость, руб. |
|---|---|---|---|---|
| ABB BJB Basic 55 | Белый | 1 | 600 | |
| ABB BJB Basic 55 | Бежевый | 1 | 200 | |
| ABB BJB Basic 55 | Бежевый | 2 | 400 | |
| ABB BJB Basic 55 Шато | Черный | 3 | 2500 | |
| ABB BJB Basic 55 Шато | Черный | 1 | 700 |
Конечно, можно сказать, что некоторые из моделей имеют довольно высокую стоимость, но качество и безопасность более дороги.
Модельный ряд «Schneider Electric»
По качеству изделий предыдущим не уступает, но менее известна. А значит и стоимость продукции несколько ниже.
| Фото | Модель | Цвет | Количество клавиш | Стоимость, руб. |
|---|---|---|---|---|
| Schneider Electric SE GSL000161 | Белый | 1 | 70 | |
| Schneider Electric SE GSL000163 | Белый с подсветкой | 1 | 90 | |
| Schneider Electric SE GSL000165 | Белый | 2 | 120 | |
| Schneider Electric SE GSL000171 | Белый | 2 | 100 | |
| Schneider Electric SE GSL000261 | Бежевый | 1 | 70 | |
| Schneider Electric SE GSL000565 | Дуб | 2 | 220 |
Примерно такова стоимость на изделия этого бренда.
Здесь подобный совмещен с розеткой. В черном цвете смотрится шикарно
Марка «Viko» и стоимость ее на изделия
Модельный ряд бренда достаточно скуден. В основном различия лишь в цветах изделий. Средняя стоимость их проходных и перекрестных переключателей варьируется от 150 до 350 руб. Форма классическая, никаких изысков не наблюдается. Вполне приемлемое качество по доступной цене.
Модели «Lezard»: в чем их отличия
Так же не отличается от предыдущего бренда по величине модельного ряда, однако стоимость на изделия гораздо ниже.
| Фото | Модель | Цвет | Количество клавиш | Стоимость, руб. |
|---|---|---|---|---|
| Мира | Золото-металлик | 1 | 110 | |
| Мира | Белый | 1 | 70 | |
| Мира | Золото-металлик | 2 | 150 | |
| Ната | Белый | 1 | 70 | |
| Ната | Вишня | 1 | 140 |
Статья по теме:
Как подключить проходные выключатели для управления освещением из нескольких мест? Схемы подключения и видео
Как уже было сказано выше, проходные выключатели предназначены для управления одной или несколькими группами освещения. Мы уже рассмотрели, как подключить проходной выключатель, и знаем, что управлять осветительными приборами можно из двух или более точек, но у каждой из таких схем имеются свои особенности.
Такое устройство, как выключатель, может выглядеть изящно и богато
В отличие от обычных одно, двух и трехклавишных коммутационных устройств, которые монтируются по одиночке, установку проходных выключателей выполняют только попарно. Далее мы рассмотрим, как выполнить схему управление группами освещения из двух и более мест и особенности подключения.
На видео наглядно показана схема подключения проходного выключателя:
Watch this video on YouTube

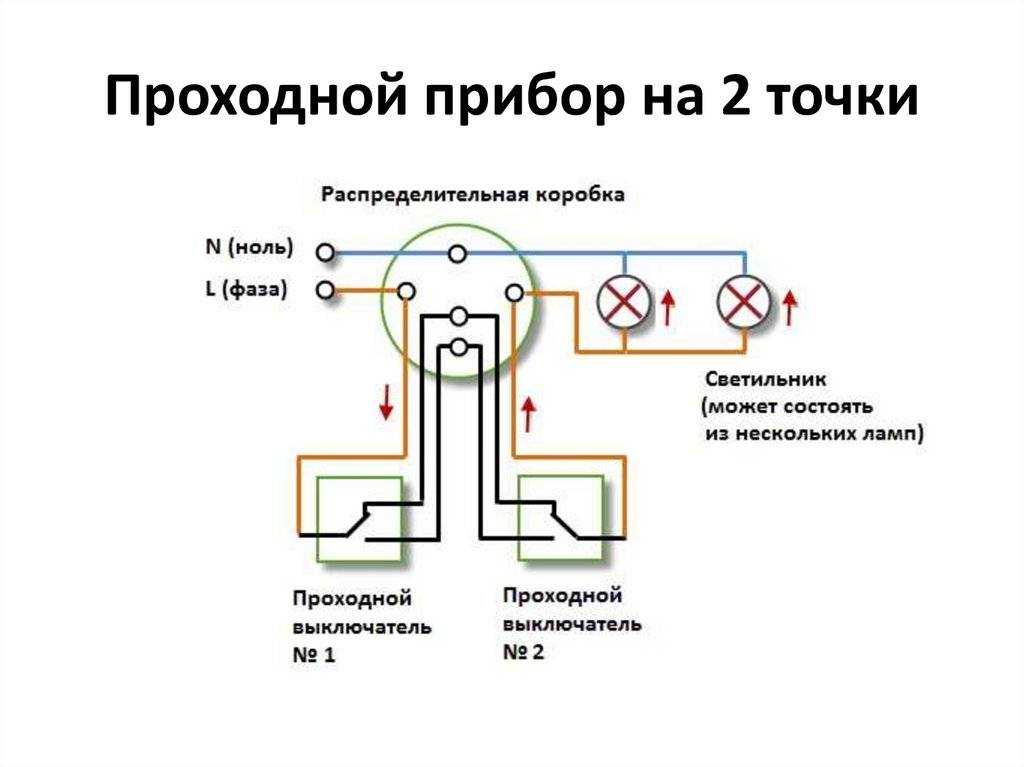

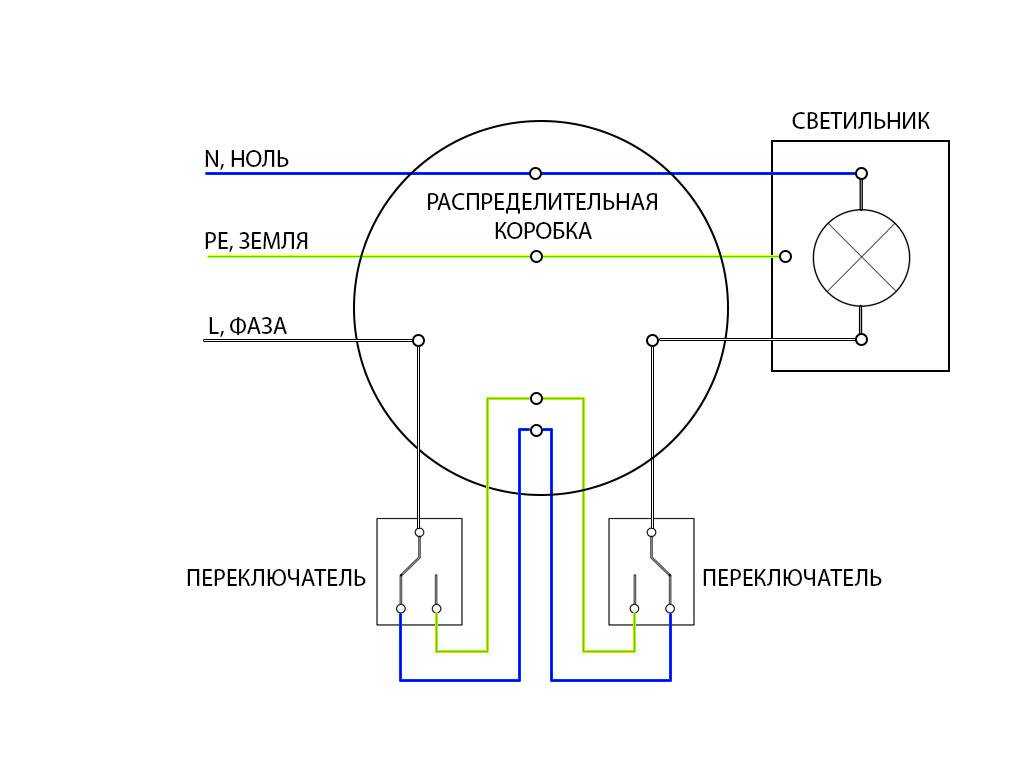

Принципиальная схема подключения проходного выключателя с 2-х мест
Подключение проходного переключателя практически не отличается от монтажа обычного 1, 2 или 3-х клавишного выключателя. Различие заключается лишь в количестве клемм и подводимых проводов.

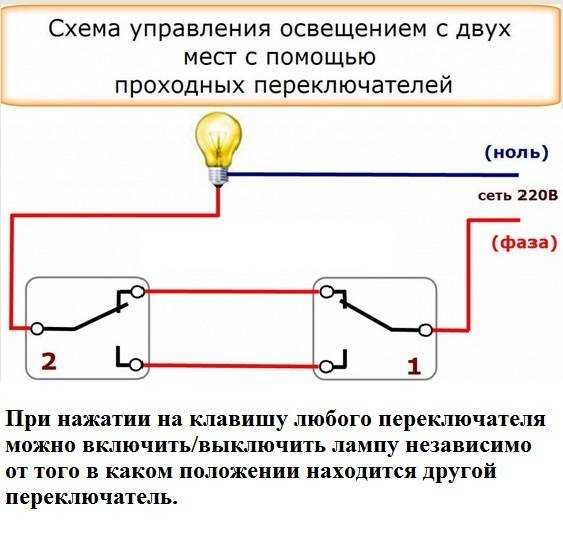

Для реализации схемы подключения проходного выключателя с двух мест потребуется наличие двух коммутирующих устройств, распределительная коробка, в которую подводятся провода от осветительных приборов и трехжильные кабеля от переключателей.

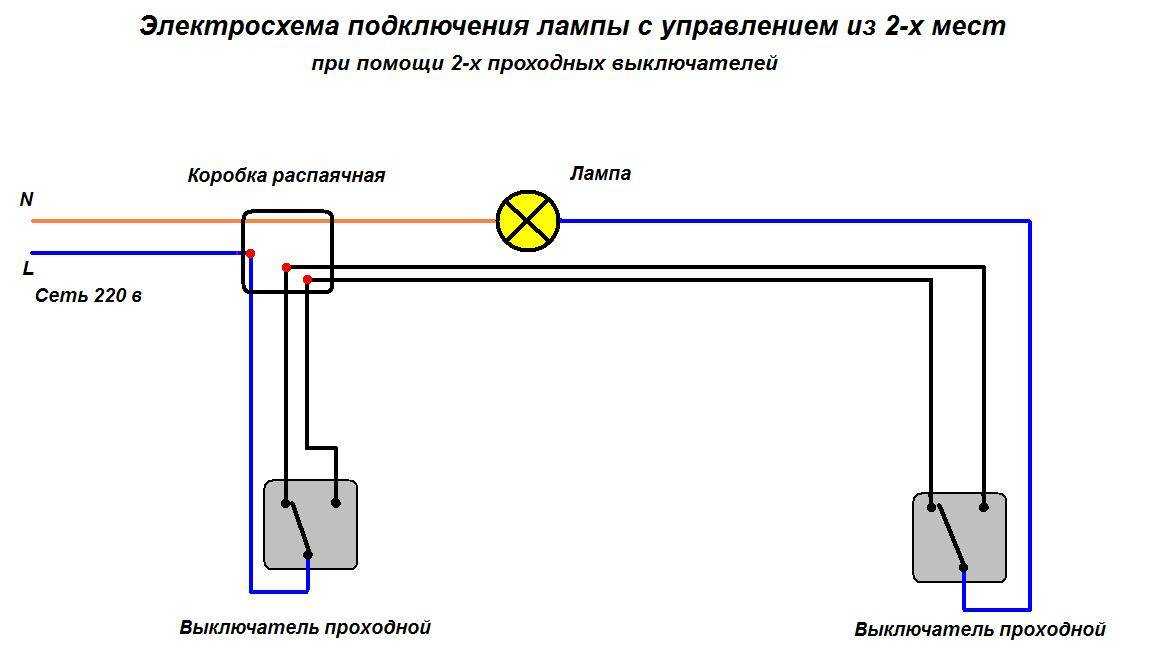

Схема подключения проходного выключателя на 2 точки
Фазовый провод от распредкоробки присоединяется к общему входному контакту 1 проходного переключателя. Выходные контакты параллельно соединяются с аналогичными клеммами второго коммутирующего устройства. От общего контакта второго переключателя провод идет на клемму осветительного прибора. Другая клемма светильника проводом соединяется в распределительной коробке с «нулем».
Вот в принципе и вся схема подключения переключателей с двух мест. По-моему ничего сложно в этом нет.
Схема подключения проходного выключателя с 3-х мест
Иногда возникает потребность в создании более двух точек управления различными группами освещения, например, на лестницах многоэтажных домов, в больших залах, длинных коридорах с несколькими выходами и т.д. В таких случаях реализуется схема подключений проходных выключателей на 3 точки минимум.
Реализация схемы подключения проходного переключателя из трех мест актуальна в многоэтажных домах
Выполнить подобное подключение также можно без проблем, однако, для этого помимо обычных проходных переключателей потребуется и перекрестный выключатель. В таких коммутирующих устройствах имеется уже не три, а четыре контакта – пара входных и два выходных, которые переключаются одновременно, а соответственно необходимо использования четырехжильных кабелей.
В подобной схеме на первой и последней точке управления освещением применяются обычные проходные выключатели, тогда как на всех остальных пунктах задействуются перекрестные переключатели. Число мест управления группами осветительных приборов неограниченно, но с каждой дополнительной точкой осложняется расключение в распредкоробке вследствие большого количества проводов. Для облегчения работ необходимо промаркировать провода, чтобы впоследствии не запутаться в них.
Схема подключения проходных выключателей из 3 мест
Принцип подключения проходных выключателей для трех точек управления следующий:
- Выходные контакты первого проходного переключателя при помощи проводов соединяется с входной парой клемм, идущего следом перекрестного выключателя, и так далее вплоть до последней точки управления, общий провод которого присоединяется к контакту осветительного прибора. Фазовый провод присоединяется к входному контакту первого коммутирующего устройства, а второй провод, идущий от светильника, приходит на «нуль» в распределительной коробке.
- К каждому из проходных переключателей подводится трехжильный провод, а к перекрестным – четырехжильные.
На приведенной выше схеме изображено подключение к освещению трех точек управления, состоящих из двух проходных и одного перекрестного выключателей.
Схема подключения проходного выключателя с 4х мест
Разобравшись, с приведенными выше вариантами расключения, несложно будет осуществить реализацию схемы подключения проходного выключателя на 4 точки и более. Разница заключается во внедрении в цепь дополнительных перекрестных переключателей.
Принципиальная схема подключения проходных переключателей для 4 мест
Принцип работ практически ничем не отличается от предыдущих, просто придется иметь дело с еще большим количеством проводов, так, что совсем нелишним будет их промаркировать.
Способы подключения
Распределение по сети маршевых выключателей зависит для чего вы будете их использовать. Первая схема самая простая в ней сможет разобраться и новичок, она подходит для установки устройств в уже построенном доме. Вторая схема используется при прокладке электросети с установкой распределительных коробок, её можно применять при замене старой проводки либо в строящемся доме.
Схема монтажа устройства с включением в 2-х точках
Есть 4 возможные положения клавиш в 2-х выключателях — в 1-м выключатель замкнут, во 2-м разомкнут и наоборот. В примере, на изображении цепь замкнута, и освещение есть. В этой схеме применяются два проходных выключателя с одной клавишей.
Здесь подключение выполнено через распределительную коробку. Каждое устройство соединено с ней трехжильным кабелем.

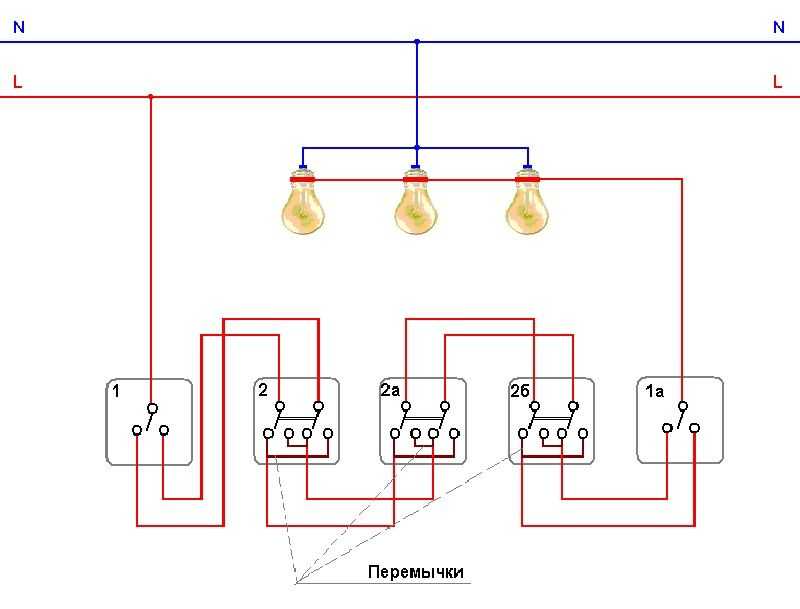

Схема включения одного светильника из нескольких мест
Включение лампочки в разных точках удобно при перемещении по длинному коридору. К примеру, в 3-х этажном здании, удобно включать свет на лестнице на каждом этаже.
Эту схему монтируют через перекрестный выключатель. Так же как в вышеописанном примере, их соединяют между собой кабелем с 2-мя жилами.
Для подключения двух переключателей к распаечной коробке потребуется кабель с 3-мя жилами, для использования перекрестного — нужно приготовить два двухжильных кабеля.
Подобным образом собирают схему включения осветительных приборов из боле чем 4-х мест. Крайние приборы в системе – проходные выключатели, а между ними устанавливают перекрестные устройства.
Схема включения нескольких ламп из разных мест
Иногда нужно включать несколько осветительных устройств из разных мест. Для сборки этой схемы нужно подготовить два 2-х клавишных проходных выключателя. Их подключают 2-мя 2-х жильными проводами.
Можно подключать через распредкоробку, но коробка потребуется большая, в нее нужно уложить 8 соединений. Первый выключатель включают в сеть 2-х и 3-х жильным проводом, а для подключения второго – потребуется два 3-х жильных кабеля.
Эта схема позволяет включать независимо 2 отдельных осветительных устройства. Их удобно устанавливать возле семейной кровати. Два проходных выключателя с 2-мя клавишами, и еще один – у двери ведущей в спальню. Это позволит включать люстру и местное освещение в любом месте.
Точек включения освещения при необходимости можно добавлять много. К примеру, если в доме есть длинный проход ведущий в несколько помещений можно собрать цепь позволяющую включать 2 отдельные лампы из 4-х мест. Вы так же можете по этим примерам собрать собственную схему подключения с использованием разных проходных выключателей.
Включение проходных выключателей в существующую в доме проводку
Иногда бывает, что нужно сделать независимое управление освещением в уже построенном доме и с уложенной электропроводкой. В этом случае выполнение электромонтажных работ усложняются, так как появляется вероятность повреждения старой проводки в стене. Обязательно купите тестер позволяющий найти кабель в стене, и проверить нет ли его в месте, где вы будете работать.
Перед началом работ не забудьте отключить электроэнергию в доме.
При монтаже один переключатель допустимо разместить на месте ранее стоящего обычного выключателя. Для установки 2-го устройства потребуется подготовить место. После этого подгадывают штробу, соединяющую два устройства. В ней укладывают 3-х жильный провод и замазывают его шпаклевкой.
Желательно сфотографировать место прокладки, чтобы впоследствии случайно не повредить кабель.
Одну жилу кабеля с 3 проводами, идущего от 2-го переключателя, присоединяют к кабелю, проложенному от распределительной коробки к 1-му выключателю. Дополнительный провод допустимо расположить в кабель-канале или использовать пустоты, имеющиеся в пластиковом плинтусе, это позволит стену не штробить.
Установку выключателей с 2-мя клавишами на два направления провести сложнее. Еще больше проводов придется добавить при монтаже 3-х выключателей. Но при желании всё это сделать возможно, используя вышеприведенные схемы подключения.
Правила выполнения монтажа в новом доме
В этом случае прокладывают проводку по дому и монтируют переключатели до начала штукатурных работ. При этом нужно учесть несколько моментов:
- Соединение кабеля нужно производить в распределительных коробках;
- Укладывают провод не ближе 15 см от поверхности потолка;
- Коробки для установки выключателей и распредкоробки устанавливают на алебастр. Провод, проложенный поверх стены, укладывают в гофротрубу;
- Крепить провод нужно дюбель-хомутами подходящего размера.
Коммутация света из двух мест
Освещение проектного коридора состоит из двух световых групп, поэтому логично в данном случае применить для управления два двухклавишных коммутатора.
Соответственно, дополнительно к ним потребуются:
Метраж электрических проводников следует рассчитать после составления схемы и планировки разводки. Рекомендуется приобретать кабель с небольшим запасом.
Схема управления двумя световыми группами через проходные двухклавишные выключатели выглядит, примерно, так:
Фазный проводник подводится на двухклавишный прибор ПВ1. Этот выключатель, имеющий конфигурацию на две клавиши, соответственно, имеет две клеммы общих контактов и четыре клеммы перекидных контактов.
На первом приборе общие клеммы соединяют вместе и подключают к ним проводник фазы. Клемму 1 перекидного контакта ПВ1 соединяют проводом с клеммой 1 перекидного контакта ПВ2. Соответственно, контакт 2 ПВ1 будет соединяться с клеммой 2 ПВ2, клемма 3 ПВ1 с клеммой 3 ПВ2, а клемма 4 ПВ1 с клеммой 4 ПВ2.
Остаются ещё две клеммы на втором проходном коммутаторе. Обе – общие (common), и соединяются они по принципу: каждая на одну световую группу (Л1 и Л2) системы освещения. Уже от световых групп исходящими проводниками цепь замыкается на нулевую шину электрической сети.
Однако это лишь одно из возможных схемных решений. Так, если используется одна световая группа, можно организовать схему на одноклавишных выключателях.
Разводка с применением одноклавишных проходных выключателей выглядит более экономичной с точки зрения расхода материалов. Здесь требуется меньше провода, так как почти вдвое, по сравнению с предыдущим решением, сокращается число соединительных линий.
Но, вместе с тем, ограничивается функциональность самой системы освещения.
Тем не менее, для устройства в составе жилых помещений этот вариант может применяться наиболее часто.
Что требуется под устройство системы управления на одноклавишных выключателях?
- одноклавишные коммутаторы (2 шт.);
- подрозетницы (2 шт.);
- распределительная коробка (1 шт.);
- кабель электрический трёхжильный (метраж по расчёту).
Схема подключения на две лампочки
Самостоятельная коммутация осветительных приборов из разных точек основана на сборке схемы с применением устройств, представленных:
- проходным переключателем;
- перекрестным переключателем;
- двухклавишным переключателем проходного типа;
- двухклавишным переключателем перекрёстного типа.
Схема подключения двухклавишного выключателя на две лампочки
Применение одного проходного переключателя позволяет осуществлять переключение света между парой ламп, а также включать и выключать всего один источник освещения.
Подключение одноклавишного выключателя
Монтажные работы при использовании одноклавишных выключателей начинаются с разметки под установку распределительного короба. Коробку нужно монтировать под потолком, на одинаковом расстоянии от выключателей. От щитка к коробу проводится «ноль» и «фаза», после чего от распределителя до места установки выключателя прокладывается штроба под укладку трёхжильного кабеля. Перфоратором и специальной насадкой в стене проделывается углубление для установки подрозетника, который фиксируется гипсовой шпаклёвкой.
Подключение двух одноклавишных переключателей
Внутрь подрозетника заводится кабель, одна из жил которого подключается к фазе и входу на арматурный электрический элемент, а пара других – на выход выключателя, и в коробку-распределитель, где выполняется соединение с выходами на втором выключателе.
На заключительном этапе подключения входной провод от второго выключателя заводится на элементы осветительного прибора. В результате такого монтажа, включение светильника обеспечивается одновременным подключением в единый контур пары выключателей.
Подключение одноклавишного выключателя позволяет задействовать все электротехнические приборы для включения освещения и его отключения.
Подключение двухклавишного выключателя
Самостоятельное выполнение установки двухклавишного выключателя отличается от монтажа одноклавишной конструкции только количеством кабельных жил, подводимых к устройству, а также количеством клавиш. Процесс подключения двухклавишных проходных элементов требует заведения пяти отдельных кабельных жил на первую конструкцию, и шести жил кабеля – на второе устройство.
На первый выключатель запитывается фаза. Подключение фазного провода осуществляется к паре клемм или одному контакту на вход. Группа на выход, как правило, представлена четырьмя клеммами, поэтому подключение выполняется по типу «кабельная жила – провод».
Схема подключения двухклавишного выключателя
Все подключаемые жилы должны подводиться к распределительной коробке, где выполняется подсоединение к четырём клеммам на входе второй конструкции.
В процессе подключения необходимо правильно распределить все пары электрических проводов
Очень важно пару кабельных жил от первого выключателя подсоединить к двум жилам второго арматурного элемента, используемого для включения осветительного прибора
Пара выходов на втором подключаемом выключателе последовательно подсоединяется на отдельный осветительный прибор, и именно эти электрические провода отвечают за питание «фазы».
Выводы
Проходные одноклавишные и двухклавишные выключатели — это современные переключатели, которые позволяют организовать управление одним или несколькими источниками освещения с различных мест одного или соседних помещений.
Как видно из вышеприведенной информации и фото, можно сказать, что несмотря на конструкцию (одноклавишный или проходной двухклавишный выключатель схема подключения на 2 источника) очень просто монтируется и позволяет эффективно управлять освещением как в огромном коттедже, крупном торговом помещении или же в промышленных зданиях.
Для подключения данных устройств будет достаточно:
- двух проходных выключателей на 2 клавиши или два одноклавишных переключателя;
- распределительной коробки;
- гибкого кабеля с тремя жилами.
Выводы и полезное видео по теме

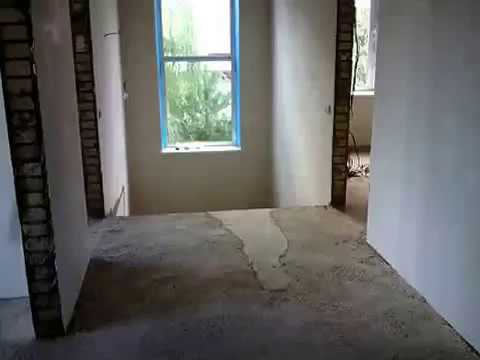

Теоретическая информация о том, как происходит установка в помещении проходного выключателя:
Вот такими серьёзно модифицированными электрическими компонентами выглядят привычные всем электрические выключатели. Теперь это уже не просто коммутаторы электроламп, вкрученных в патроны люстр.
Эти приборы могут успешно применяться для управления другими объектами. Например, выполнением работы на подъём и опускание штор на окнах квартиры.
Если вам приходилось самостоятельно устанавливать проходной выключатель в собственном доме, поделитесь, пожалуйста, опытом с нашими читателями. Расскажите как вы реализовали эту задачу на практике. Оставляйте свои комментарии в расположенном ниже блоке. Там же можно задать вопросы по теме статьи, а мы постараемся на них оперативно ответить.
