Установка дверного замка в межкомнатную дверь: простая и понятная инструкция

Как установить дверную ручку?

Несмотря на конструктивные особенности различных видов изделий, установка любой ручки в дверь достаточно проста. Необходимо сделать такие шаги:

• произвести разметку на полотне;
• сделать отверстия для рукояти и защелки или замка;
• установить замок;
• закрепить ручку;
• когда изделие установлено, разметить дверную коробку и закрепить ответную планку.

Необходимо подробно рассмотреть каждое действие отдельно.

Необходимые инструмент

Для монтажа дверных ручек следует подготовить такие инструменты:

1. карандаш и рулетку;
2. угольник;
3. шуруповерт или дрель;
4. стамеску;
5. сверла разного диаметра;
6. молоток.

Для конструкций к раздвижным дверям понадобится фрезерный станок. Но если его нет, углубления можно сделать с помощью стамески и молотка.

Подбор высоты

Высоту установки ручек на межкомнатные двери определяет рост хозяев. Изделия устанавливают на уровне пояса. Рука при открывании должна сгибаться под углом 90°. В зависимости от роста жильцов прикрутить изделие следует на высоте 80-120 см от пола. Если в доме есть ребенок, необходимо учитывать его рост. Также в детской комнате нужно сделать ручку на той высоте, на которой удобно малышу.

Разметка полотна

В первую очередь производят разметку полотна двери. Делать это нужно угольником и карандашом. Сначала ставим отметку в месте, где будет размещаться ручка. Затем с помощью угольника проводим линию параллельно полу от метки до края полотна и переносим ее на торец и другую сторону. На торце посередине двери отмечаем место расположения защелки.

Если конструкция ручки предусматривает замок, его толщину и высоту откладываем на полотне. На расстоянии 6-7 см от края отмечаем место сверления под штифт для ручки в межкомнатную дверь. Для точности следует приложить конструкцию к полотну и наметить шилом центр отверстия.

Подготовка отверстий и монтаж защелки

Когда все размечено, делаем отверстия для защелки и квадратного стержня. Сначала с помощью дрели высверливаем отверстие необходимого диаметра. С этой целью в процессе используем перьевое сверло или коронку. Чтобы избежать сколов древесины, сверлим с каждой стороны на глубину половины толщины полотна.

При этом важно держать дрель строго параллельно полу, чтобы сверло не повело в сторону. Теперь делаем углубление для защелки

Для этого используем стамеску и молоток. Но чтобы облегчить задачу, применяем дрель и сверло соответствующего диаметра. С их помощью следует сделать отверстия на глубину, которая должна быть равной ширине замка или защелки. Бур располагают близко к предыдущему месту сверления.

Когда необходимые отверстия сделаны от верхней черты до нижней, стамеской и молотком выравниваем углубление. Дверной механизм с фиксатором должен плотно входить в полотно и не болтаться. Для этого паз делаем строго по размерам. Когда все отверстия и выемки готовы, переходим к монтажу.

Установка ручки и замка

Если устройство дверной ручки предусматривает замок, сначала вставляем его в паз в торце полотна. Затем надеваем накладку и обводим ее карандашом. Теперь стамеской делаем углубление на толщину пластины. Накладку устанавливаем вровень с полотном и фиксируем посредством саморезов.

Теперь производим врезку ручки. Необходимо 1 часть изделия, которая содержит штифт, просунуть в отверстие для рукояти. С обратной стороны полотна надевать вторую половину и стянуть болтами. Закручивание следует производить планомерно, чтобы рычаг свободно двигался. Некоторые ручки с замком имеют скрытые винты, поэтому конструкцию необходимо разобрать и специальным ключом затянуть болты.

Если изделие из дерева и стационарное, его крепим на саморезы к полотну. Для монтажа простой фурнитуры не требуется сверлить отверстия. Достаточно надежно закрепить изделие шурупами.

Подготовка коробки

После установки ручки и замка приступаем к монтажу ответной планки в дверной коробке. Чтобы ее правильно установить, необходимо точно отметить положение язычка. Для этого дверь плотно прикрываем и отмечаем края защелки.

Линейкой находим середину, а угольником отмечаем параллельные края ответной планки. Затем сверлом нужного диаметра делаем отверстие глубиной 3-6 мм. После этого прикладываем пластину и отмечаем ее положение на лутке. Стамеской подравниваем края и делаем углубление на толщину планки. Пластина должна быть заподлицо с дверной коробкой. Фиксируем планку мелкими гвоздями или шурупами. Дверь должна закрываться без трения, а язычок легко входить в соответствующий паз.

Сборка ручки и установка ответной защелки

В полученные отверстия дверного полотна собираются детали механизма.

Важно! Перед установкой рекомендуется тщательно продуть воздухом все высверленные отверстия. Если древесная пыль попадет в защелку, то это неизбежно приведет заеданию механизма

После продувки можно вставлять защелку в проделанное в торце отверстие и зафиксировать ее посредством пары саморезов.
Установка квадрата. Данный элемент необходимо вставить через высверленное в боковой части отверстие в специально подготовленную квадратную выемку.
Навешивание на квадрат ручек. Последовательно надевайте сначала одну дверную ручку, затем другую, прикручивая их тремя саморезами к полотну двери

Важно не перепутать правую и левую ручки, входящие в комплектацию фурнитуры.
Проверка качества сборки. После прикрепления обеих ручек проверьте механизм на работоспособность

В норме при нажиме на ручку должна срабатывать защелка.
Навинчивание декоративных колпаков. Эти элементы скрывают места крепления ручек. В нижней части колпаков под рукояткой шестигранным ключом закручивается потайной крепежный элемент.

Выполнив ряд этих действий, установку дверной ручки-защелки можно считать практически завершенной. Остается лишь один этап — врезка в короб двери ответной части защелки. Для осуществления этого мероприятия ниже предоставляется пошаговая инструкция:

• Прикройте дверь неплотно и отметьте центр защелки.
• В намеченном месте посередине короба двери с помощью сверла проделайте отверстие небольшой глубины, примерно в 10 мм.
• Сверху готового отверстия прикрепите декоративную планку, которая входит в комплект защелки. Для этого ее достаточно будет закрепить ее винтами. Проверьте работу защелки.

По сходному алгоритму осуществляется монтаж дверной ручки, совместно с которой установлен замок. Отличие двух процессов в высверливании большего по размеру торцевого посадочного отверстия и в обустройстве добавочного отверстия в боковой части двери для цилиндра замочной скважины. Остальные этапы осуществляются идентично вышеописанной схеме.

Установка дверной руки — это несложное мероприятие, которое при должном оснащении и владении установщиком элементарных столярных навыков не займет много времени. Если все действия, описанные в руководстве, были выполнены корректно, то фурнитура будет установлена корректно и эксплуатация двери будет комфортной.

Как сделать отверстие для ручки и замка

Чаще всего межкомнатные двери продаются с уже готовыми отверстиями под ручку и замок. Но можно встретить и дверные полотна, лишенные их. Поэтому перед тем, как установить ручку на межкомнатную дверь, нужно подготовить для неё и замка отверстия. Основные этапы:

Подготовка дверного полотна к работе, заклеивание торца и плоскости малярным скотчем для защиты их от повреждений.
Проведение разметки, выбор высоты размещения дверной ручки с замком. Обычно в комплекте с ручкой идёт соответствующий шаблон, облегчающий процесс разметки. Если в комплекте его не оказалось, можно использовать в качестве основы предложенный на изображении.

Нужно загнуть шаблон и разместить с торца двери на предполагаемом месте размещения ручки. Острым предметом шилом, саморезом, сверлом нужно сделать отметку центра отверстий по шаблону на плоскости двери.
Используя шуруповерт и коронку по дереву нужно сделать отверстие в двери.
После этого необходимо просверлить отверстие под защелку замка по нанесенной разметке с торцевой части двери. Для работы понадобится перьевое сверло 23 мм

Им необходимо проделать сквозное отверстие вплоть до основного.
Очень важно при работе строго перпендикулярно держать сверло относительно двери, чтобы в дальнейшем при открывании и закрывании стоящая наискось защелка не заедала.

Остается вставить защелку в торцевое отверстие, выровнять, обвести ее контур, по нанесенной линии сделать надрез верхнего слоя двери и стамеской выбрать потай для защелки. Глубина потая должна быть немного меньше толщины рамки на защелке.

Как врезать замок в межкомнатную дверь: пошаговые фото

Перед тем как устанавливать замок или защелку, надо определиться с высотой, на которой будут располагаться ручки. Рекомендуемая высота 90-110 см. В этом промежутке обычно и ставят замок или защелку. Но при врезке замка в двери МДФ, не стоит ставить замок выше метра. Дело в том, что в бюджетных моделях деревянная планка, в которую и устанавливается замок, имеет высоту 1 метр. Выше будет только пустота и вам придется пересверливать отверстие и придумывать, как закрыть образовавшуюся дыру. После того как определились с высотой, можем начинать установку.

В межкомнатные двери обычно ставят замки которые закрываются без ключа

Выемка под замковую часть

Перед тем как врезать замок в межкомнатную дверь, отмечаем выбранную высоту на двери. Сделать это удобнее при помощи рулетки. Отметку ставим на торце, переносим при помощи угольника или строительного уровня на обе стороны дверного полотна.

Берем замок/защелку, прикладываем ее к торцу двери так, чтобы середина замка пришлась на проведенную линию. Отмечаем ширину металлической замковой части и уровень, на котором заканчивается накладка.
Берем перьевое сверло на 16 мм, прикладываем его к той части замка, которая будет вставляться в дверное полотно. При помощи маркера или малярного скотча, куска изоленты, делаем отметку на сверле. Эта отметка должна быть чуть дальше, чем замок. По ней будем ориентироваться до какой глубины делать отверстия

Это особенно важно, если замок устанавливается напротив стекла. Иначе можно просверлить слишком глубоко и повредить стекло.

Ставим на перьевом сверле отметку — таким образом будем контролировать глубину сверления

Края получились неровные, убираем торчащие волокна при помощи стамески

Дрелью ровнять быстрее

Как врезать замок в межкомнатную дверь: дорабатываем выемку

Глубина выемки под замковую часть зависит от толщины декоративной планки. Обычно стараются сделать так, чтобы планка была на одном уровне с торцом двери, но может и немного выступать. Во время работы снимайте понемногу — проще доработать, чем пытаться восстановить снятое.

Ставим ручки

Чтобы закончить установку замка в межкомнатную дверь, надо сделать отверстия под установку ручек. Работы намного меньше той, что уже проделали, но нужна точность. Ошибки не слишком критичны, хотя лучше постараться их не допускать.

В комплекте с ручками идут саморезы для деревянных дверей и стяжные болты для установки в металлическую дверь. Саморезы из комплекта лучше заменить — обычно они из мягкого металла. Разве что вы купили фирменный заграничный запор, в котором саморезы каленые. А так, купите несколько хороших саморезов диаметром 1,5-2 мм и длиной около 1 см.

1. Берем замок и прикладываем к боковой поверхности двери, совмещая по высоте.
2. Карандашом, маркером или шилом через прорези под установку ручек ставим отметки.

Делаем отметки на обоих сторонах двери

Ставим и закрепляем ручки

Устанавливаем декоративные накладки

В некоторых моделях есть декоративные накладки. Их выравниваем при помощи угольника.

Установка замковой защелки

Замки для межкомнатных дверей, обычно имеют с одной стороны поворотную щеколду (завертку), которая запирает замок, с другой стороны есть только накладка с прорезью. То есть снаружи двери просто так не откроешь — нужен специальный ключ. Установка этой части замка занимает буквально пару минут, но есть нюансы.

1. Берем центральную часть, которая вставляется в замок. Ту сторону где нет прорези, вставляем в накладку без ручки, вставляем эту конструкцию в нижнее отверстие с наружной стороны.

Как врезать замок в межкомнатную дверь: установка фиксатора замка

Все, врезка замка в межкомнатную дверь почти закончена, осталось проверить работу.

Врезка ответной части

Ответную часть надо установить четко, чтобы двери не люфтили и не было проблем с закрыванием. Поэтому стараемся отмечать как можно точнее и берем остро отточенный карандаш.

1. Прикрываем двери так, чтобы язычок защелки уперся в косяк. Отмечаем положение защелки карандашом (сверху и снизу).
2. По меткам при помощи треугольника проводим горизонтальные прямые.
3. Измеряем точно расстояние от края дверного полотна до середины замка. Середина замка — это середина язычка или центр отверстия крепления.

Середину замка найти просто

По отметкам сверим отверстия, дорабатываем его стамеской

Убираем люфт закрытой двери

Все, как врезать замок в межкомнатную дверь вы знаете. Описание занимает много места, сам процесс — минут 25-30, если делаете первый раз. Больше времени потребуется, если ровнять отверстия стамеской, а не сверлом. Но общая продолжительность все равно больше часа не будет.

Установка замка на дверь: плоские и круглые устройства

Чаще всего межкомнатные двери оснащаются замками, которые более всего подходят для эксплуатации в подобных условиях. К ним относят плоские и круглые механизмы, которые отличаются друг от друга формой корпуса.

Плоские межкомнатные запорные устройства являются дорогостоящими. Их самостоятельная установка сопровождается определенными трудностями, обусловленными конструкцией. Однако такие приборы имеют одно серьезное преимущество: они обеспечивают высокую степень защиты от проникновения посторонних лиц.

Стоит отметить одну важную особенность плоских механизмов: их монтаж ослабляет дверь и коробку. Перед тем как врезать замок в деревянную дверь, необходимо установить его совместимость с полотном. Специалисты рекомендуют монтировать плоские изделия в наличные двери. Полотна, изготовленные из МДФ, не подходят для установки полноценных плоских механизмов. В них, как правило, врезают укороченные варианты устройств.

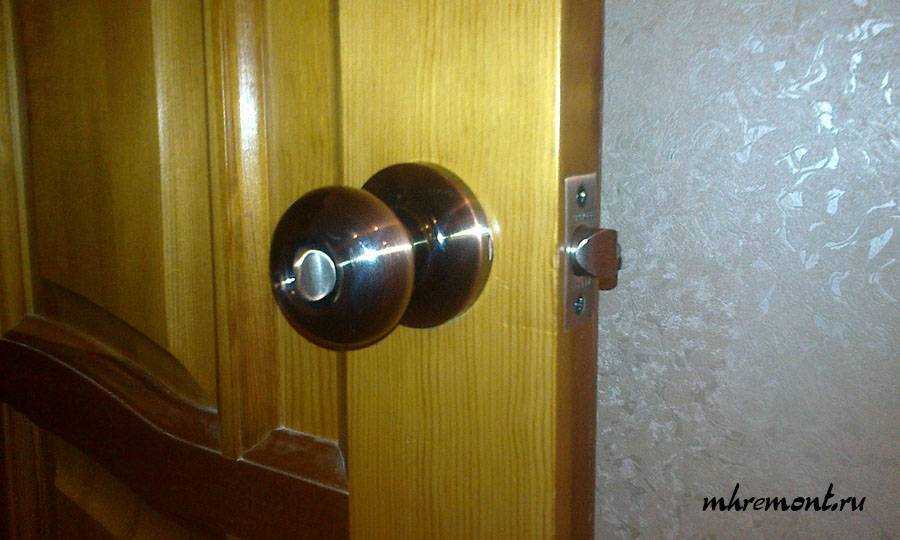

Круглые замки – наиболее подходящий вариант для межкомнатных дверей

Круглые запорные механизмы являются оптимальным вариантом для монтажа в домашних условиях. Поэтому они чаще всего встречаются в межкомнатных дверях. Не надо обладать специальными навыками и умениями, чтобы провести установку замка в деревянную дверь. Основное преимущество таких устройств – это совместимость с полотнами любого типа. Чаще всего для таких механизмов используют два варианта ручек: фалевые и кнобы. Второй тип изделий считается наиболее подходящим. Ручки-кнобы рекомендуются для установки в домашних условиях, так как они являются надежными и удобными.

Вырезка отверстия под ручку

Отыскав необходимые инструменты и определившись с месторасположением конструкции, можно переходить непосредственно к созданию проема для монтажа механизма. Для начала следует разметить высоту будущей ручки на дверной плоскости и ее торцевой части. Требуется это для определения точного места, в котором будет проделываться проем под двустороннюю конструкцию.

Чтобы не ошибиться в расчетах, достаточно взять механизм защелки, после чего измерить с помощью рулетки расстояние от ее проушины до видимого края. Параметр необходимо отметить на заранее выбранной высоте на дверном полотне. Как только будет выполнена соответствующая разметка, можно переходить к выбору подходящей коронки для сверления отверстий.

Выполнив проемы нужно диаметра на плоскости и торце дверного полотна, сюда необходимо приложить противоположные части конструкции ручки. Если толщина плоскости не позволяет выполнить сборку изделия, излишки древесины следует удалить, воспользовавшись стамеской. Далее нужно выполнить зачистку полотна с обеих сторон до момента, пока ручка плотно встанет на место.

Пошаговая инструкция по монтажу

Если вы до этого не сталкивались с подобным вопросом, не стоит бояться. С установкой рукоятки способен справиться даже тот, кто со строительством не связан. Просто нужно шаг за шагом следовать подробно описанной схеме.

Разметка полотна

Нанесение разметки – это то, с чего начинается весь процесс. Подсчитав, на какой высоте расположится рукоять, поставьте метки на двери в тех местах, где будут проделаны отверстия.

Воспользуйтесь простым карандашом, рулеткой и уголком и нарисуйте на плоской поверхности полотна линию по горизонтали. Затем перенесите ее на торец и противоположную сторону створки.

На торцовой части изделия по центру начерченной линии ставим метку. Она указывает на место, предназначенное для углубления под язычок. От края створки на расстоянии 0,6 см нарисуйте точку с обоих поверхностей двери. Это место предназначено для рукояти.

Высверливание отверстий под рукоятку и замок

Совершенно не важно, в какой последовательности вы проделаете отверстия: вначале для ручки, а после для замка либо наоборот. Помните только, что дело не любит спешки

Для рукояти проем высверливается дрелью и коронкой. Чтобы он получился ровным и аккуратным, сверлить надо с внутренней и внешней стороны двери на глубину, равную ½ толщины полотна.

Мастера советуют для большей точности пометить фломастером эту глубину на коронке. Придерживаясь этого правила, вы точно не повредите изделие. Чтобы отверстие получилось ровным, удерживай дрель прямо и не допускайте ее отклонения в любую из сторон.

При высверливании отверстия под ручку дрель нужно держать ровно

Для врезки защелки в межкомнатную дверь своими руками вооружитесь дрелью и пером. При этом нужно быть предельно осторожным, так как промежуток между перьевым сверлом и торцовым углом маленький.

Установка замка

Механизм надо вставить в просверленный под его проем. Прижмите накладку к торцу изделия и очертите ее карандашом со всех сторон.

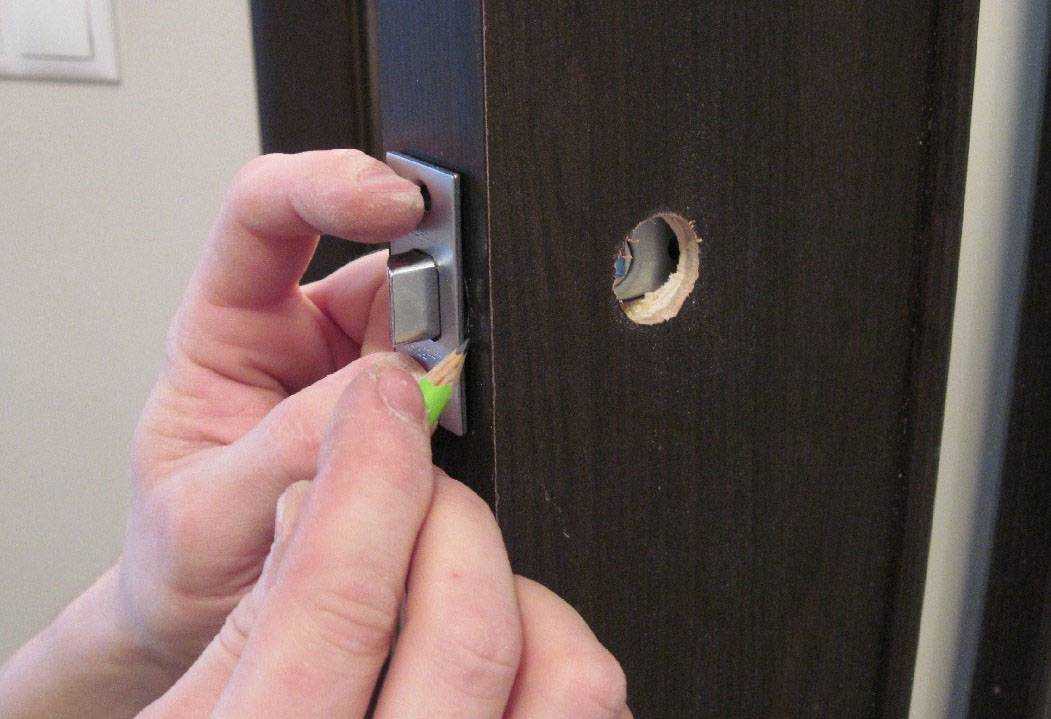

Разметка накладки

Затем очистите стамеской полотно от верхнего слоя и сделайте углубление размером с толщину накладки. Это проделывается для того, чтобы вдавить ее в двери.

Углубление для накладки

Накладка фиксируется шурупами. Углубления для них делается еще до момента осуществления крепежа.

Фиксация накладки выполняется саморезами

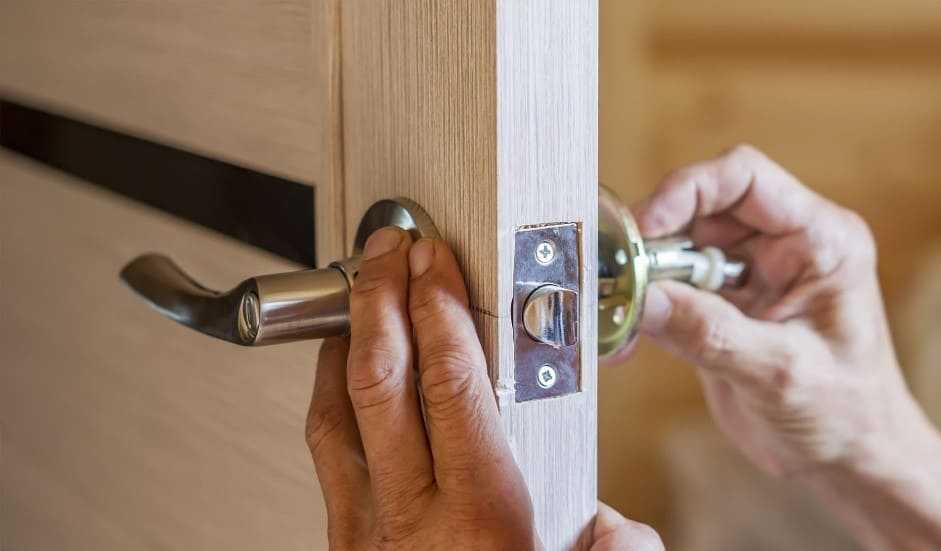

Врезка ручки

Изделия с расположенными наружу шурупами не нуждаются в разборке. Устанавливая на место одну составляющую конструкции, надо постараться попасть в отверстие защелки 2-мя направляющими, оснащенными резьбой под болты.

Схема монтажа дверной ручки

После этого вставляется вторая составляющая устройства и стягивается болтами. Завинчивать надо равномерными движениями, чтобы рукоять нормально функционировала.

Изделия со спрятанными шурупами подлежат разборке. В помощь вам будет инструкция и специальный ключ. Рукоять снимается без проблем путем нажатия на стопор ключом. Ручку устанавливают на место после того, как разборная часть будет привинчена болтами.

Разметка лутки

Выполнив монтаж рукоятки, сделайте в лутке углубление для язычка. Для этого нужно правильно нанести замеры. Точно выполненная разметка – гарантия хорошей работы замка и самой двери.

Чтобы поставить метки, прикройте полотно и пометьте на лутке расстояние от верха до низа язычка. Угольником находим середину замка и ставим «крестик» в лутке. В месте отметки пробуравим инструментами углубление и избавимся от излишков материала стамеской.

https://youtube.com/watch?v=CPZAOlJomtg

Вырезание паза в лутке

До прикручивания накладки посмотрите, как закрывается полотно. Если отсутствуют трение и другие неполадки, это значит, что паз под язычок был сделан правильно.

Закройте дверь и попробуйте ее слегка подергать. Если она шатается, то это говорит о наличии небольшого люфта. Не пугайтесь, это нормально. Когда к пазу прибавится ответная планка, все встанет на свои места.

Ответка крепится вровень с луткой. Точно так же, как при монтаже замка, ее следует утопить в лутке.

Ответная планка крепится вровень с луткой

Иногда после установки накладки люфт никуда не исчезает и двери по-прежнему шатаются. Этот дефект можно исправить, отогнув отверткой на ответке язычок с небольшой дырочкой.

Врезка дверных замков: инструкция по установке своими руками

С этого момента начнем подробно разбираться с вопросом непосредственной врезки замка своими руками.

Для начала нужно определиться с самой дверью, а вернее с ее местоположением в установленном состоянии. Вы должны четко понимать, с какой стороны полотна будут установлены петли, а с какой замок. Для наглядности дверное полотно лучше приставить к стене возле проема.Размечаем место установки.

Здесь все достаточно просто – от нижнего края полотна отмеряем рулеткой 800-900мм. Это будет то место, на котором впоследствии установится ручка. Но до этого пока далеко, и сначала нужно разобраться с самим замком.

Теперь мы отмечаем центр торца двери – ставим две отметки и проводим прямую линию, которая обозначит ось установки замка.

К ней мы и будем привязываться в дальнейшем. Теперь берем замок и замеряем длину его врезаемой в полотно части, делим получившийся размер пополам и откладываем этот результат вычислений от центра (отметки, на уровне которой будет установлена ручка), в обе стороны, по прочерченной центральной осевой линии.

В этом промежутке мы будем делать углубление под замок

Высверливаем посадочное отверстие. Замеряем ширину врезаемой части замка, подбираем соответствующее перьевое сверло и устанавливаем его на дрель или шуруповерт.

Сверло должно быть на несколько миллиметров больше, чем ширина врезаемой части замка.

Теперь сверлим, но делать это необходимо особым образом – устанавливаем острие сверла на одну из крайних отметок, обозначающую габариты врезки, а затем углубляемся примерно на 1см. Теперь переставляем сверло выше на половину его диаметра и снова сверлим на 1см вглубь. Вот так, переставляя сверло дальше по линии и углубляясь каждый раз на один сантиметр, доходим до оконечной отметки.

Теперь повторяем процедуру и углубляемся еще на один сантиметр, потом еще и еще, и так до тех пор, пока не будет достигнута необходимая глубина.

Вставляем замок и отмечаем потай для его декоративной планки – просто обводим ее карандашом, после чего вынимаем замок.

Вырезаем потай. Если имеется ручной фрезер, очень хорошо – с его помощью вы получите аккуратную выемку. Если нет, то вооружаемся молотком и стамеской и для начала, установив стамеску перпендикулярно торцу полотна, делаем зарубки по всему контуру потаи.

Потом вынимаем ее внутренности на глубину, равную толщине декоративной планки замка. Работать нужно аккуратно, чтобы не повредить покрытие дверного полотна.Врезка дверных замков

Теперь наша задача просверлить отверстия под ручку и секрет замка, если такой имеется. Для начала нужно выполнить разметку – для этого центры отверстий в замке с помощью рулетки переносятся на дверное полотно.

Снова на шуруповерт или дрель устанавливается перо (только теперь уже большего диаметра) и прямиком сквозь полотно сверлятся сквозные отверстия.

Здесь имеется одна тонкость – если сверлить эти отверстия только с одной стороны, то вероятность того, что отделка полотна будет повреждена, очень высокая. Когда кончик перьевого сверла покажется с противоположной стороны, сверление нужно прекратить и продолжить с другой стороны.Установка ручек на двери своими руками

Теперь, когда все отверстия готовы, можно заняться сборкой и установкой замка и ручек на двери.

Тут уже все просто – сначала в торец двери вставляем замок и крепим его двумя или четырьмя саморезами. Потом вставляем секрет, который фиксируется одним винтом со стороны декоративной планки замка. После этого в отверстие выше вставляем квадрат, на который надеваются ручки и фиксируем их саморезами или стяжками, идущими в комплекте с ними.

Вот так производится врезка замков в межкомнатные двери

Не побоюсь еще раз напомнить, что все работы нужно выполнять с предельной аккуратностью и осторожностью – следует понимать, что одно неверное движение или неправильная разметка приведут к порче дверного полотна. Постоянно контролируйте свои действия, и все будет хорошо!

Установка ручки на межкомнатную дверь

Межкомнатные двери продаются без фурнитуры, в комплект поставки входит только полотно двери и стойки, из которых предстоит собирать дверную коробку. Нет в полотне и сделанных в заводских условиях отверстий для установки замков и ручек. Это связано с тем, что ручки, будучи стандартизированными, имеют различные конструкции и размеры.

Кроме того, выбор фурнитуры целиком зависит от предпочтений покупателя. Поэтому перед человеком, затеявшим ремонт с заменой межкомнатных дверей, встает проблема выбора – приглашать мастера или установить ручки самостоятельно.

 Следует заметить, что, решившись на установку дверей своими руками, с монтажом дверных ручек вы обязательно справитесь.

Выводы

Замена фурнитуры на запирающем механизме двери – это простая работа, которая под силу любому домашнему мастеру, имеющему небольшой опыт работы с ремонтом любой техники. Если на полотно требуется установить накладные ручки – такая процедура также не вызовет лишних вопросов, так как для устройства требуется лишь зафиксировать готовую деталь к полотну двери на саморезы.

Рис. 8. Дефекты при установке

Однако при монтаже новой врезной ручки с необходимостью устройства отверстий большого диаметр по штифт, владельцу квартиры лучше обратиться за помощью к профессионалам. При отсутствии должного опыта работы и хорошего фрезера, результат может не оправдать ожидания, и эксплуатация всего комплекта дверей будет значительно затруднена.
