Магнитный уголок для сварки

Виды магнитных уголков

Для полного понимания вопроса необходимо различать две принципиальные разновидности магнитных уголков, применяющихся в сварочных работах: угловые (постоянного действия) и отключаемые.

Наибольшее распространение получили угловые магнитные держатели. Основные их достоинства — это простота в применении и небольшая стоимость. Они выпускаются промышленностью для удержания металлических элементов конструкции различных размеров и под различными углами. Конечно, необходимо понимать, что уголок не может удержать балку весом 1000кг. В основном, речь идет о килограммах и десятках килограммов, чего хватает с избытком. Количество предлагаемых углов – шесть, чего тоже более чем достаточно.

Отключаемые уголки стоят в разы дороже, но и являются наиболее универсальными и удобными в работе. Сущность этого изделия состоит в том, что магнитное поле можно отключать по желанию пользователя. Физически это делается одним движением руки, переводя поворотный рычаг из одного положения в другое. Работа становится более быстрой и комфортной, не нужно прикладывать усилий для того, чтобы снять уголок с конструкции. Цены и полный ассортимент магнитных угольников можно посмотреть в каталоге сайта производителя КЕДР.

Для решения вопроса о том, какому виду отдать предпочтение, следует исходить из следующих соображений:

насколько часто вы занимаетесь сваркой металлических конструкций;
насколько критичным для вас является производительность труда;
готовы ли вы заплатить за комфорт или согласны потерпеть неудобства.

Разновидности изделий

угольники;
универсальные приспособления.

Наиболее простую конструкцию и большую популярность имеет первый вариант. С помощью этих изделий для сварки можно с лёгкостью закрепить 2 детали под определённым углом. Диапазон доступных значений зависит от формы самого магнита:

стреловидная (возможность установить детали под углом 45°, 90° и 135°);
треугольная (аналогично предыдущему);
шестиугольная (30°, 45°, 60°, 75°, 90° и 135°).

Перейдём ко второй группе. Как понятно из названия, универсальные приспособления обладают большей функциональностью и возможностью применения. Принцип использования довольно прост: с помощью магнитов и соединяющих деталей создаётся угол с необходимым градусом. Соединяющие детали могут иметь плоскую, угловатую либо цилиндрическую форму. Благодаря этому можно скрепить 2 изделия в нестандартном положении, например, под углом 27°.

Главное преимущество подобных устройств для сварки заключается в возможности фиксирования деталей под нестандартным углом. Если сравнивать универсальные приспособления с другими изделиями, например, со струбцинами, то магнитные разновидности имеют куда больше возможностей вкупе с простотой эксплуатации.

Своими руками

Некоторые мастера любят создавать приспособления самостоятельно, а не покупать промышленный вариант. Для таких исполнителей далее представлена инструкция по изготовлению всех типов аксессуаров с магнитами. Мы не призываем копировать приведенные ниже инструкции и видеоролики, а предлагаем рассматривать их как подсказки для идей.

Угольник – держатель

Магнитные уголки для сварочных работ имеет довольно простую конструкцию, поэтому сделать подобное изделие своими руками просто. Мастеру понадобится металлический лист толщиной 2-3 мм.; магнит; крепежные изделия: винты и гайки.

Алгоритм изготовления:

1. На металлическом листе с помощью линейки и фломастера необходимо вычертить контур будущего изделия. Форма может быть разной, но наиболее оптимальной конфигурацией являются треугольник и трапеция.

Важно! Углы должны быть максимально прямыми. 2. Болгаркой нужно вырезать две заготовки одинаковой величины и формы, затем отшлифовать их с торцевой и лицевой сторон

Болгаркой нужно вырезать две заготовки одинаковой величины и формы, затем отшлифовать их с торцевой и лицевой сторон

2. Болгаркой нужно вырезать две заготовки одинаковой величины и формы, затем отшлифовать их с торцевой и лицевой сторон.

Важно! Углы обоих пластин должны совпадать. 3. Магнит фиксируется между заготовок, производится сборка

Магнит фиксируется между заготовок, производится сборка

3. Магнит фиксируется между заготовок, производится сборка.

4. Для сборки следует высверлить отверстия: для треугольной формы – три, для трапеции – пять. С помощью болтов и гаек нужно собрать изделие. Гайки необходимо накрутить не только на конец болта, но и между металлическими пластинами для предотвращения изгиба изделия при вкручивании болтов.

5. Хвостики болтов, выходящие за пределы гаек, следует обрезать.

Важно! Следует выбирать немагнитные болты или гайки. Если таковых в распоряжении нет, то можно использовать алюминиевые или медные трубки в качестве торцевых заглушек

Это исключит возможность загрязнения магнита и его размагничивания

Это исключит возможность загрязнения магнита и его размагничивания.

6. Рекомендуется еще раз проверить расстояние между углами.

7. Магнитный уголок готов к использованию.

Видео

Держатели горелки

Держатель горелки имеет более сложную конструкцию, поэтому необходимо будет приложить больше усилий для его самостоятельного изготовления. Исполнителю понадобится магнит, крепежные изделия: немагнитный болт и гайка, металлический лист 3-4 мм.

Опора держателя может быть различной формы. Сварщик может вырезать заготовку, шаблон которой будет аналогичен промышленным моделям, а также разработать индивидуальную форму. Все зависит от умения пользоваться болгаркой, поставленных задач и фантазии сварщика.

Из листового металла необходимо вырезать заготовку нужной конфигурации и отшлифовать ее с торцевой и лицевой сторон.
На расстоянии 20-30 мм. от нижнего края согнуть заготовку под прямым углом, затем прикрутить изделие к магнитному основанию.
Хвостик болта, выходящий за пределы гайки, следует обрезать.
Приспособление готово к применению.

Держатели массы

Процесс изготовления держателя массы отличается простотой. Сварщику понадобится минимум инструментов. Необходимые детали могут оказаться под рукой. Подробная и понятная любому мастеру инструкция представлена в отдельной . Видео поможет наглядно изучить процесс.

Сварочное зеркало

Ориентируясь на покупное, умелец-самодельщик сможет смастерить самодельное магнитное зеркало сварщика

Для изготовления магнитного зеркала для сварки исполнителю не понадобится выполнять раскрой металла. В наличии должны быть магнит, латунная гнущаяся штанга длиной 400-500 мм., зеркало, габариты которого не превышают 100 мм. с одной стороны; крепежные изделия; шарнирный держатель.

С помощью шарнирного держателя зеркало крепится к гибкой штанге, которая после с помощью болтов и гаек крепится к магниту.

Достоинства и недостатки

Электросварка – наиболее распространенный способ соединения металлических изделий. От целостности электрического контура зависит качество будущего соединения.

Именно поэтому изобретение рассматриваемого устройства вызвало у специалистов нешуточный интерес.

Популярность магнитной массы для сварки обусловлена следующими преимуществами:

Надежная фиксация позволят сварщику сосредоточиться на работе, не отвлекаясь на регулировку зажима.
Рабочий механизм представляет собой магнит постоянного или отключаемого действия. При условии соблюдения условий эксплуатации он может служить неограниченный срок.
Для использования держателя не нужны какие-либо расходные материалы.
Даже компактные модели обладают пятном контакта, достаточным для надежного смыкания.
Прибор устойчив к резким перепадам напряжения или изменению температуры.
Магнит можно закрепить в любое место для создания комфортных условий для выполнения соединения.

Несмотря на большое количество преимуществ, имеется ряд недостатков:

Перед применением необходимо провести подготовку поверхности. Процедура заключается в очистке от загрязнений и посторонних частиц.
Отсутствует возможность крепления к деталям небольшого размера, например, кругу с малым сечением.
Невозможна работа с цветными металлами, поскольку они не магнитятся.

Производители

CIMCO – немецкая компания, предлагающая широкий ассортимент безопасного и качественного инструмента для различных сфер деятельности. Предприятие постоянно работает над внедрением современных технологий в производственный процесс.

ESAB – шведский промышленный концерн, один из лидеров рынка по производству и поставке продукции

Foxweld – торгово-производственная компания, предлагающая широкий спектр качественной продукции для сварщиков: оборудование, инструмент, расходные материалы, аксессуары.

БАРС – российский бренд сварочного оборудования и дополнительных приспособлений, безупречное качество которых обеспечивается строгой проверкой всех этапов производственного процесса. Производитель постоянно совершенствует свою продукцию.

Типы зажимов массы

Зажимы массы для сварочных аппаратов, в зависимости от характера фиксации, могут быть нескольких типов. Далее мы рассмотрим основные виды зажимов, а также их преимущества и недостатки.

Зажим массы сварочный «крокодил»

Наиболее часто исполнители применяют для заземления зажим типа «крокодил» («прищепка»), который крепится непосредственно к детали.Достоинства:

надежность соединения с поверхностью детали;
удобство и быстрота использования;
минимальное сопротивление соединения;
возможность произвести фиксацию деталей различной геометрической формы, в том числе со сложной конфигурацией;
большая степень раскрытия.

Также следует выделить основные недостатки:

невысокий, по сравнению с другими типами, уровень прочности некоторых компонентов — пружина;
данный тип зажима применяется только в тех случаях, когда существует возможность крепления непосредственно к изделию.

Зажим типа «крокодил» необходимо выбирать, полагаясь на общие рекомендации. Клеммы данного вида выпускаются в трех основных модификациях: зажим массы 300А, 200А и 500А. В зависимости от модели сварочного аппарата и силы тока, которую он выдает, нужно определить оптимальную модификацию. Для проведения работ на профессиональном уровне рекомендуется приобретать зажим на 400-500А.

Важно! Следует отметить, что использование зажима-«прищепки» при сварке труб большого диаметра невозможно

Полезное видео

Рекомендуем посмотреть советы, как продлить жизнь прищепки, которая шла в комплекте с аппаратом и что учесть при покупке новой.

Магнитная масса для сварки

Сварщики достаточно часто используют магнитный зажим массы. Данный тип обладает целым спектром достоинств:

возможность закрепить контакт на любую поверхность или конструкцию, в том числе и на трубы;
простота конструкции обеспечивает долговечность и бесперебойную работу;
отсутствие пружин и других механизмов также способствует долгой эксплуатации;
магнит на массу для сварки способен выдерживать перепады напряжения и не перегорать;
успешно применяется в труднодоступных местах;
большая площадь контакта гарантирует надежность крепления.

Недостатки:

ненадежное крепление контакта на малые по площади детали, например, арматура;
невозможность закрепления зажима на изделия из цветных металлов;
магнит нужно периодически очищать от загрязнений, в частности от металлической стружки;
следует избегать перегрева магнита, иначе он может размагнититься; перегрев случается, если клемма крепится на грязную поверхность.

Струбцина

Зажимы массы для сварки типа струбцина применяются реже, чем два перечисленных выше вида. Данная разновидность клемм также обладает несколькими достоинствами:

высокая степень надежности крепления, так как фиксация осуществляется с помощью винта с шестигранной головкой;
хороший контакт с рабочим изделием обеспечивает плавный переход тока.

В качестве недостатков можно выделить достаточно сложное строение механизма и сравнительно большие габариты клеммы.

Центратор

В редких случаях специалисты выделяют зажим типа центратор, предназначенный для центрирования и прихватки предварительно расположенных в нужном положении труб. Также может применяться для соединения сварочных деталей.

Преимущества данного типа:

обеспечение плотного контакта;
гарантирует точность сварки;
подходят для труб различных диаметров.

Недостатки:

ограниченная сфера применения;
высокая стоимость, по сравнению с другими типами зажимов.

Полезное видео

Рекомендуем посмотреть ролик, который содержит рекомендации, как продлить жизнь комплектной массы крокодила и какую лучше выбирать для покупки.

И еще один обзорчик от опытного сварщика, в котором есть некоторые хитрости.

Как самому сделать магнитную массу?

Процесс самостоятельного изготовления массы достаточно прост. Объем необходимых инструментов и материалов минимальный. Для сборки потребуется:

Магнит — это основной элемент, обеспечивающий прочность крепления. Достаточно мощный и компактный магнит можно добыть из вышедших из строя колонок.
Шайба — ее размер не должен сильно отличаться от магнита;
Гайка с болтом — именно они будут нести функцию зажима для провода.

Процесс сборки включает в себя 6 последовательных этапов:

Производится подготовка шайбы. Для удобства стоит запастись двумя единицами, размер которых будет соответствовать подобранному магниту.
Шайба, которая будет являться нижней частью устройства, просверливается.
Подготовка болта, подразумевающая стачивание его верхушки.
Все элементы собираются в единую конструкцию, которая подвергается свариванию и шлифовке.
Магнит надевается на болт и фиксируется второй шайбой.
К штоку прикрепляется кабель массы, и все устройство затягивается при помощи гайки.

Целесообразность самостоятельного изготовления массы для сварочного аппарата каждый мастер определяет для себя сам. В нынешнее время для покупателя представлен достаточно большой выбор заводских устройств по приемлемым ценам.

В список основных приспособлений, необходимых для осуществления ручной электродуговой сварки, входят следующие предметы: электрододержатель; сварочный кабель к держателю; обратный кабель; клемма заземления (зажим массы).

Достаточно часто данные комплектующие не обладают высоким качеством и требуют немедленной замены. Бывают случаи, когда замена понадобится исполнителю после непродолжительной эксплуатации.

Выбор любого технического устройства или приспособления требует тщательного и внимательного подхода. Правильно подобранная клемма массы сможет обезопасить исполнителя от поражения током, станет гарантом получения качественного и надежного соединения

Чтобы подобрать оптимальный зажим массы сварочный, следует обратить внимание на следующие важные аспекты

Нужно выбирать известные и проверенные торговые марки , что поможет избежать приобретения контрафактной продукции. Человеку, не обладающему достаточным опытом, очень сложно отличить подделку от оригинального изделия. Поэтому нужно покупать товары только у специализированных продавцов и поставщиков.
Зажим массы для сварочного аппарата следует подбирать с учетом максимального тока , который выдает агрегат.
Также зажим должен уверенно выдерживать вес подключаемого кабеля .
Если в качестве сжимающего механизма выступает пружина , то её свойств должно быть достаточно для надежного контакта с рабочим изделием.
Одну из главных ролей играет угол раскрытия клеммы, величины которого должно бытьдостаточно для уверенного крепления к деталям различных размеров .

Магнитный уголок для сварки — преимущество, выбор, типы

Сварка металлических конструкций становится проще и точнее. Используя магнитный угольник для сварки, мастер обеспечивает точность стыковки двух изделий, а соответственно и точность сборки всей конструкции. Поэтому специалисты сами используют этот инструмент, выполняя сварочные работы, и советуют приобрести его начинающим сварщикам.

Преимущества работ с магнитным угольником

Магнитный уголок для сварки используется и для разовых сварочных операций, и для поточных работ. Вот преимущества его использования:

С помощью угольника производится крепление двух стыкующихся элементов, что освобождает сварщика от поддержки одного из них. А это свобода действия, плюс удобство выполняемых операций.
С помощью магнитного угольника фиксация двух деталей производится четко, соответственно сварочный шов будет аккуратно проварен, что в конечном итоге повысит его качественные показатели. Поэтому, проводя сварку металлических конструкций повышенной точности, магнит для сварки – это уже не совет или рекомендация, это необходимость.
Минимизация трудозатрат, особенно это касается работ, связанных с изготовлением сложных конструкций. Нет необходимости использовать труд двух работников: сварщика и помощника. Сам сварщик все сделает как надо. Особенно это заметно, когда производится большой объем сварочных работ.
С помощью магнита производится фиксация деталей, расположенные в разных плоскостях.
Кроме сварки магнитный угольник может быть использован при разметке, резке стальных элементов, прочно удерживая их по месту установки.

Как выбрать магнитный уголок

Магнит для сварки представлен на рынке несколькими конфигурациями, в основу которых входят углы установки двух свариваемых элементов. Компании, производящие это приспособление, предлагают конфигурации со стандартными углами: 45-60-90-135°. Чаще всего в каждой модели есть несколько посадочных углов для многофункционального использования магнита. Но есть и стандартные модели с определенными позициями: только соединяющие детали под углом 90° или 30° и так далее.

Производители предлагают и универсальные модели, углы которых можно менять под необходимые параметры. Их чаще всего используют для проведения сварочных работ, связанных со сборкой сложных конструкций, где кроме плоских элементов применяются и скругленные цилиндрические.

По типу магнитные уголки делятся на:

отключаемые;
с постоянным магнитом.

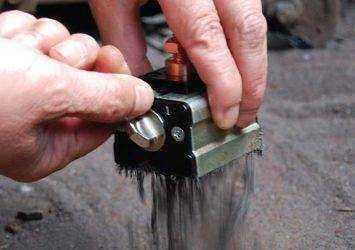

Первый вариант – это магниты, которые в своей конструкции имеют рычажки с отключением магнитного поля. То есть, при выключенной позиции приспособление не прилипает к металлу. Во второй, наоборот, крепко прикрепляется к нему. Это очень удобная функция, которая позволяет легко проводить корректировку установки деталей относительно друг друга.

Плоскости магнита для сварочных работ работают по отдельности. То есть, можно выключать отдельно одну или другую плоскость (грань). Если закрепили металлическую заготовку к одной из плоскостей, то вторую можно корректировать по месту установки при выключенной второй плоскости. Как только точное монтажное место выбрано, можно включать вторую магнитную грань, прочно закрепив вторую заготовку.

Внимание! Этот вид сварочных магнитов может выдерживать вес детали до 35 кг в подвешенном положении. Есть мнение, и это подтверждают физики, что магнитное поле будет влиять на процесс сварки. Все зависит от силы поля

Чем она больше, тем ниже качество сварочного шва. Но в магнитных угольниках установлены не такие сильные магниты, чтобы говорить о снижении качества

Все зависит от силы поля. Чем она больше, тем ниже качество сварочного шва. Но в магнитных угольниках установлены не такие сильные магниты, чтобы говорить о снижении качества

Есть мнение, и это подтверждают физики, что магнитное поле будет влиять на процесс сварки. Все зависит от силы поля. Чем она больше, тем ниже качество сварочного шва. Но в магнитных угольниках установлены не такие сильные магниты, чтобы говорить о снижении качества.
