Принцип работы и сборки фрезера ручного. виды фрез и как работать по дереву своими руками?

Зачем нужен фрезерный станок

Работать фрезером можно в таких отраслях, как ювелирная, мебельная и даже рекламная. Станок применяется при оформлении интерьера и во время декорирования помещения, для изготовления окон и дверей из пластика. Современная промышленность использует фрезерование для изготовления автомобилей, самолетов, оборудования для медицинских учреждений. Объясняется это тем, что обработка изделий с помощью фрезера наиболее точная. Поверхность после работы фрезером становится ровной и гладкой.

Для изготовления зубьев на шестернях не обойтись без фрезерного станка. Именно на этом устройстве можно изготовить не только ровные, но и косые зубья. Никакое другое устройство не способно выполнять подобные работы.

Более подробнее о работе фрезерного станка:

1. Работа фрезеровального станка над изделиями из металла. В процессе выполняются следующие операции:

• сверление отверстий;
• зенкерование металлических изделий;
• нарезываются резьбы разных размеров;
• растачиваются отверстия;
• выбираются пазы;
• нарезаются зубья на шестернях;
• обрабатываются поверхности.

1. В мебельной промышленности делать фрезером по дереву можно такие операции:

• вырезаются пазы для изготовления кромок;
• распиливаются изделия;
• торцуют детали;
• высверливают отверстия;
• гравируют поверхность.

1. Пользоваться фрезером по дереву можно и тогда, когда изготавливают балясины, плинтуса, наносят на изделия узоры. Резьба по дереву может быть богатой на разные мелкие детали, что практически не возможно сделать руками.
2. При необходимости с помощью фрезера можно изготовить барельефные и горельефные узоры, а так же панно в 3D формате. С помощью станка можно вырезать фигуры людей и животных, объемные орнаменты и композиции.
3. Фрезерный станок используется для изготовления сувениров. С его помощью наносится гравюра на магните. На изделие наносится архитектурные изображения, статуи, другие памятники искусства.
4. Для изготовления рекламы с помощью фрезера изготавливаются буквы, цифры, вырезаются логотипы на канцелярских товарах или зажигалках. Наносится информация на уличных знаках и табличках.
5. В ювелирном производстве фрезер используется для нанесения узоров и надписей на изделиях.
6. В архитектуре фрезерный станок используется для изготовления макетов зданий.
7. В моделировании станок применяется для вырезания деталей автомобилей или другой техники из легких материалов.
8. В медицине фрезерное устройство чаще всего применяется в стоматологии, а в частности в области протезирования. Оборудование позволяет максимально точно изготавливать нужные элементы, такие как коронки, мосты, имплантаты.
9. В области handmade сделать ручным фрезером можно игрушки, подарки или украшения в домашних условиях.

И это не все варианты для использования фрезера. Для обработки подойдут и другие материалы, такие как воск, бумага, кожа и резина.

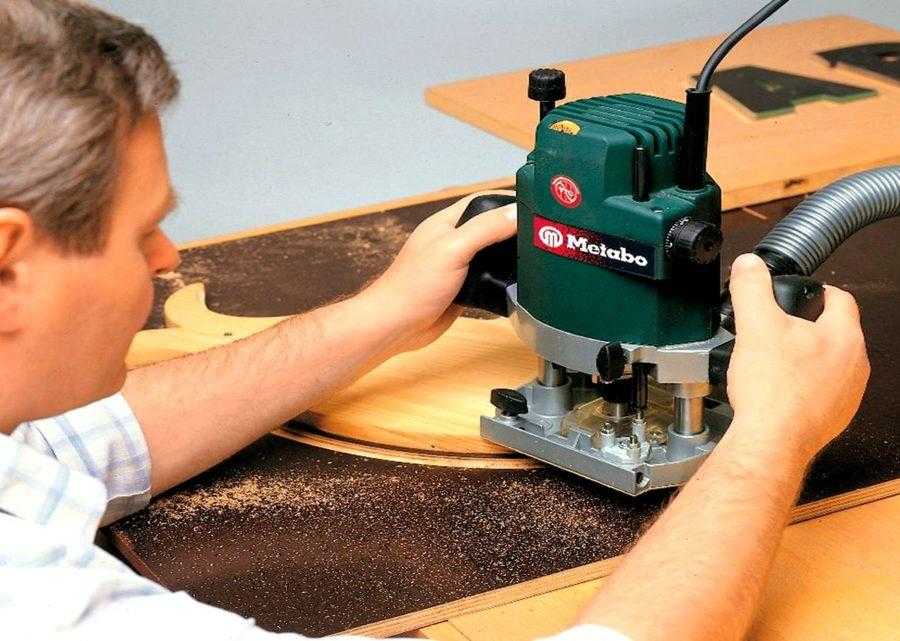

Обработка кромок с использованием шаблонов

Получение сложных в плане обработки профилей – закруглений, идеально ровных или имеющих специфический изгиб деталей удобнее делать при помощи шаблонов. Обработка кромок на таких деталях обычно делается по заранее вырезанному из фанеры или ДВП контуру кромки. Для этого используется фреза с роликовой опорой.

Работа с заготовками ширина которых меньше длины режущей части

Обработать детали, которые меньше режущей части фрезы, можно при помощи шаблона, установленного таким образом, чтобы он касался только ролика. В таком случае регулировка высоты подошвы проводится так, чтобы фреза касалась только обрабатываемой детали. При расположении ролика над телом фрезы шаблон устанавливается сверху так, чтобы он касался шаблона.

Выполнить этот прием довольно сложно, особенно если кромочный срез должен иметь определенный профиль. Для этого рекомендуется применять фрезу с нижним расположением опорного ролика.

Еще одним вариантом обработки плоскости детали при помощи шаблона может быть установка хвостовика так, чтобы его край касался шаблона. Этот прием используют тогда, когда на фрезе отсутствует опорный ролик. Обработка деталей, ширина которых больше длины режущей поверхности

В этом случае делается обработка в два этапа. Во время первого этапа делается проход фрезером при помощи шаблона. Второй раз фрезерование осуществляется без помощи шаблона, поскольку результат первого прохода и будет выступать шаблоном для работы.

Обработка кромок сложной формы

Получение красивой кромки заготовки фигурными фрезами во многом зависит от качества предварительной обработки самой заготовки. Неровные края, скосы или трещины будут копироваться фрезой при прохождении по краю. Независимо от качества машины и остроты рабочей кромки, все изъяны останутся, только уже во фрезерованном виде.

Если есть необходимость обработки криволинейной заготовки, то здесь нужно первым заходом сделать черновую обработку, просто приблизив профиль к нужному шаблону. Второй раз обработка кромки делается чистовая, с использованием шаблона и с максимальной внимательностью.

Основные виды насадок

Для работы на фрезере используют торцевые фрезы, у которых диаметр хвостовика 0.6, 0.8 и 1.2 см. Они продаются поштучно или в виде набора, где в составе есть все самые популярные виды фрез. Можно встретить наборы, где длина хвостовика составляет 0.7 см, но под них весьма трудно подобрать и найти цангу. В зависимости от назначения и формы реза фрезы могут быть пазовыми и кромочными.

Ко вторым можно отнести:

• Галтельные.
• Профильные.
• Дисковые.
• Конусные.
• Калевочные (четвертьвалик, калевка).

Общий признак кромочных фрез – это наличие подшипника, который будет играть роль упора.

К пазовым фрезам можно отнести:

• Галтельную.
• Прямоугольную (прямую).
• V-образную.
• «Ласточник хвост».

К пазовых фрез нет упорных подшипнико,в и они дают возможность делать рез и на кромках, и на пласты. Ест много прямых фрез с подшипников в верхней части, сразу же над режущей кромкой. Обычно диаметр соответствует размеру режущей части, что дает возможность сделать криволинейные фигуры по шаблонам.

Такие резы имеют название «обгоночные». В составе стандартных наборов их нет, и при необходимости придется покупать отдельно. Практически все фрезы выпускают в нескольких типичных размерах, и для изготовления углубления требуемого размера следует выбирать фрезу нужного диаметра или даже профиля.

Правила работы ручным фрезерным инструментом

Научиться пользоваться фрезером по дереву совсем не сложно. Даже без опыта работы сделать первый рез начинающим мастерам будет намного проще, если правильно выполнять все правила. Прежде всего, необходимо обеспечить выполнение правил техники безопасности – работу нельзя начинать без защитных очков или еще лучше лицевой защитной маски.

Второе правило требует, чтобы все фрезерные работы выполнять только острым инструментом. Тупая режущая кромка будет рвать волокна, или шлифовать поверхность, оставляя после себя обугленные места.

Ну и конечно, третье правило – при работе обрабатываемая деталь должна жестко фиксироваться к верстаку. Ну а если работа проводится на фрезерном станке, сам фрезер должен иметь жесткое крепление.

Со временем если регулярно работать фрезером по дереву появится и опыт, и сноровка. Выработаются и особые приемы работы с инструментом. А вот для начинающих общий алгоритм действий может быть таким:

• Перед началом работ проводится осмотр инструмента и подготовка рабочего места;
• Подбирается подходящая фреза и закрепляется в цанге;
• Устанавливается скорость вращения и глубина фрезерования;
• Заготовка закрепляется на верстаке;
• Проверяется правильность настройки фрезера;
• Одеваются очки;
• Фрезер включается в сеть.
• Начинается процесс фрезерования.

Регулировка скорости вращения

Качество работы во многом зависит от того насколько правильно выбрана скорость вращения рабочего вала с цанговым патроном. Дело в том, что при высоких скоростях для фрез большого диаметра, например, диаметром 22-44 мм заметно увеличивается вибрация. А если учесть что при работе с твердыми породами дерева еще увеличивается и сопротивление материала, то удержать в руках машину будет весьма непросто.

Поэтому работа ручным фрезером по дереву предусматривает еще и правильно выбранную скорость вращения цанги. При работе рекомендуется использовать такие настройки инструмента:

• Для фрез с диаметром хвостовика 4-10 мм рекомендуется устанавливать скорость равную 5-7 единиц на регуляторе скоростей;
• Для фрез среднего диаметра – 12-20 мм – показатели 3-4 единицы;
• Для больших фрез 22-44 мм – скорость рекомендуется установить на показателе 1-2 единицы.

Для твердых пород стоит придерживаться этого режима скоростей вращения цангового патрона, а вот для мягких пород коридор можно расширить, увеличив верхнюю границу на 1-2 пункта.

Фиксация фрезы

Установка фрезы осуществляется при выдернутом из сети шнуре электропитания. Хвостовик вставляется в патрон до проточенной отметки или до упора.

Перед зажимом цангового патрона блокируется фиксатором вал (стоит сказать, что у разных машин он разный, в некоторых для этого есть отдельный рычаг, для других специальный ключ), и только после этого делается окончательный зажим цанги так, чтобы фреза прочно зафиксировалась.

Регулировка глубины фрезерования

Регулировка глубины фрезерования у разных моделей ручных фрезеров имеет свои особенности, в одних эту функцию выполняет регулировочный винт, в других это делается при помощи ограничителей на штанге, третьи модели используют револьверную подставку. Все эти приспособления дают возможность обеспечить выбор необходимой глубины фрезерования для работы.

Необходимость такой регулировки вызвана тем, что для фрезерования глубоких пазов, например, для установки дверного замка, для уменьшения нагрузки на двигатель удобнее сделать несколько проходов глубиной по 4-5 мм, чем сразу делать фрезерование на полную глубину механизма.

Устройство

Устройство погружного фрезера

Корпус — «головная часть» или «голова» фрезера, при работе он движется вверх/вниз. Направляющими служат штанги, установленные на рабочей подошве. При надавливании на рукоятки, корпус движется вниз, при уменьшении давления на рукоятки пружины поднимают «голову» вверх.

На шпинделе двигателя цангой крепится фреза по дереву, которая врезается в древесину на установленную глубину. Предельная глубина погружения фрезы устанавливается специальным упором. Если после погружения начать движение по горизонтали, фрезер выполняет выборку паза.

Также фрезер оснащен кнопками управления – включение, выключение и блокировка.

Техника безопасности при работе с ручным фрезером

В комплекте с каждым инструментом идет инструкция производителя. В ней описываются технические характеристики и приводятся рекомендации по безопасной работе с инструментом. При использовании фрезера по дереву необходимо строго соблюдать ряд правил, которые позволяют минимизировать риск травмирования.

Когда вы заканчиваете работать с фрезером или делаете перерыв, обязательно выдергивайте шнур питания из розетки.

Непосредственно обрабатываемая деталь тоже должна быть прочно и надежно закреплена. Держите фрезер очень крепко. При соприкосновении изделия с заготовкой может произойти довольно ощутимый ответный удар. Если вы будете держать инструмент недостаточно крепко, он может вырваться из ваших рук и нанести травму.

Работайте в подходящей защитной одежде. Следите, чтобы не было свисающих кусков материала, способных намотаться на фрезер. Сама одежда не должна быть слишком свободной. Также рекомендуется надевать респиратор, чтобы защитить легкие от вредной мелкой пыли.

Таким образом, работать с ручным фрезером не так уж сложно. Обязательно запомните требования техники безопасности, выполняйте все в соответствии с инструкцией, и у вас все получится. Удачной работы!

Технические характеристики ручного фрезера по дереву

Изучение особенностей и технических характеристик изделия упростит выбор нужной модели.

Мощность и скорость вращения шпинделя

Если вы покупаете станок для небольших объёмов работ, не стоит гнаться за слишком высокой мощностью.

Кроме того, мощный двигатель сильно утяжелит прибор. В другой стороны, если небходим большой объем работ, более «сильная» модель прослужит значительно дольше и не подведет в ответственной ситуации.

Если нет возможности выбрать мощный агрегат можно увеличить скорость вращения инструмента.

Скорость вращения — один из главных параметров выбора инструмента. Для ручного инструмента он может варьироваться от 7–24 тыс. об/мин. Этот показатель влияет на типы работ, которые сможет выполнять инструмент. К примеру, чем выше скорость оборотов, тем проще будет сделать качественную гравировку или обработать стекло. Чем ниже скорость оборотов, тем меньше вероятность глубокого пропила.

Рабочий ход фрезы и дополнительные опции

Рабочий ход – это, грубо говоря, шаг фрезы, которую она может пройти за один раз. В самых дорогих моделях он редко превышает 6−7 см. Такую функцию на практике редко используют. Обычно углубления делают в несколько шагов.

Чтобы работа ручным фрезером по дереву была более удобной и точной, обычно используют дополнительные приспособления.

Одно из таких интересных приспособлений — параллельный упор, который помогает точно наметить рез фрезы относительно края заготовки.

Внешне такая конструкция состоит из двух штанг, которая укладывается на станину и специальные лапки позволяют двигать рамку.

Еще одним приспособлением, которым часто оснащают как вертикальный фрезер, так и ручной электроинструмент горизонтального типа, является копировальное кольцо.

Эта металлическая пластина c бортиком которая определяет траекторию перемещения головки фреза. Пластина скользит по базовой поверхности опираясь на кромку шаблона.

Конструктивные особенности основных узлов ручного фрезера по дереву

Ручной фрезер состоит из движка с мотором, который спрятан в специальном корпусе. От движка идут миниатюрный патрон, на который насаживается фреза. Ее приводит во вращение мотор. Прибор снабжен специальными ручками, а в качестве упора используется пластина. Вся конструкция напоминает перевернутую «носом» вниз дрель.

Конструктивные особенности ручного фрезера по дереву.

Выбор фрезы

Для каждого вида работ, выполняемых фрезером необходимо правильно подобрать фрезу. Это позволит не только обработать материал качественно, но и выполнить всю работу значительно быстрее. Можно приобрести целые комплекты из разных фрез, позволяющих выполнить широкий круг операций.

Конструктивно любая фреза состоит из хвостовика, который зажимается в патроне инструмента и специальной, режущей части. Отличаются фрезы друг от друга как по размеру, так и по материалу, по форме режущей части. При обработке мягких пород древесины применяют фрезы из обычного металла, для твердых пород выбирают более крепкие фрезы с напайками. Разделяют несколько видов фрез:

• Применяемые для обработки различных видов пазов – прямоугольные.
• Для декорирования всевозможных изделий – профильные.
• Для обработки древесины под разными углами – конусообразные.
• Для выполнения надписей на обрабатываемой поверхности – v-образные.
• Для выполнения пазов в горизонтальной плоскости – дисковые.
• Для выполнения четвертей в дереве — фальцевые.
• Для закругления рабочей кромки — калевочные.
• Для выполнения галтелей — галтельные.
• Для выполнения любых шиповых соединений – типа «ласточкин хвост».

Порядок установки фрезы + (Видео)

Установка фрезы на инструмент не представляет собой никакой сложности и заключается в выполнении простых шагов:

• Выбранная фреза хвостовиком вставляется в патрон на глубину порядка 20мм.
• Патрон защелкивается и затягивается гайкой.

После закрепления фрезы выполняют установку фрезера на требуемую глубину с помощью подвижного ограничителя. Затем выполняют пробный рез, позволяющий убедиться в правильности настройки и после приступают к работе.

Устройство работы ручного фрезера

Устройство ручного фрезера

Самым популярным является вертикальный ручной фрезер. Его конструкция достаточно проста. Редукторный механизм отсутствует, поэтому вращающий момент передается напрямую с двигателя станка на шпиндель, к которому крепится фреза. Инструмент раскручивается быстро, поэтому работа значительно ускоряется.

Металлический корпус (может быть и пластиковым) станка стоит на опорной платформе, которая двигается по заготовке относительно направляющих штанг. Она крепко фиксируется на основании. Посередине находится окно для работы фрезы.

Направляющие штанги крепко соединены с опорной платформой, но могут двигаться относительно корпуса.

Эксплуатация фрезера осуществляется благодаря специальным ручкам. С их помощью мастером передается вертикальное усилие, влияющее на глубину обработки материала фрезой. На одной из ручек находятся кнопки запуска станка. Их две — одна запускает станок, другая (блок) предохраняет от случайного запуска.

Устройство параллельного упора

На корпусе располагается регулятор скорости вращения. Ручные фрезеры могут обрабатывать разные типы древесины, пластик и даже некоторые виды камней и металлических деталей. Из-за этого может требоваться регулировка оборотов фрезы.

Работа мастера упрощается за счет вертикального упора фрезера, задающего глубину обработки материала. Благодаря шкале настройки глубины можно выставить необходимое значение и зафиксировать его стопорным винтом. Специальный маховик позволяет выставить максимально точное значение.

К съемному оборудованию ручного фрезерного станка по дереву относится параллельный упор, при помощи которого осуществляются выборки пазов и четвертей. Он также перемещается по направляющим штангам и фиксируется при помощи барашковых винтов. Иногда у параллельного упора имеется ручка точной регулировки.

Принципы работы с фрезером для начинающих

В этой части материала рассмотрим основные принципы работы с фрезером для новичков. Расскажем об ошибках и способах их избежать. Об особенностях и отличии этого инструмента от других.

Чем отличается фрезер от дрели

У фрезы больше площадь контакта режущей кромки с материалом, чем у сверла. Намного выше обороты вращения инструмента в сравнении с дрелью. Максимальные обороты фрезера составляют более 25000, а иногда даже более 30000.

Обороты

Большинство деревообрабатывающих электроприборов работают, используя вращение вала. Ручной фрезер не является исключением. Фреза закрепляется в шпинделе (патроне), который при помощи электродвигателя вращается с высокой скоростью.

Это позволяет достигать гладкости обрабатываемой поверхности, и предотвращает сколы. Неопытные мастера советуют приобретать инструмент с максимальным количеством оборотов, ошибочно полагая, что это улучшает качество работ. На самом деле, оптимальным выбором будет фрезер с регулируемыми оборотами вала.

Фрезер с регулировкой оборотов

Для каждого типа фрезы и тем более для разных сортов дерева требуется своя скорость вращения. При недостаточной скорости поверхность будет рыхлой, и потребует дополнительной обработки наждачной бумагой.

Если обороты слишком высокие – могут образоваться сколы, выщерблины, да и дерево в месте контакта с фрезой может обуглиться. Давать советы по выбору оптимальной скорости бессмысленно, необходимо опробовать разные варианты на ненужных заготовках.

К тому же, у каждого мастера свои секреты, которые приходят только с опытом. Одинаковый инструмент, скорость и материал, в разных руках дают различный результат.

ВАЖНО! Общее правило при выборе скорости одно – количество оборотов вала обратно пропорционально рабочему диаметру фрезы.

1. Обработку кромок.
2. Выборка пазов — глухих и под вставной шип и тд.
3. Фрезеровка различных профилей. Применяются специализированные фрезы для углового сращивания либо рамочная фреза.
4. Для обвязки фасадов и многое другое.

Фрезеры бывают нескольких видов универсальные (наиболее распространенный вариант) И специализированные, которые предназначены для выполнения одной операции, например:

• присадочные;
• ламельные.

Лучшие фрезеры по качеству и надежности

Опытные специалисты сравнивают различные модели по нескольким параметрам. Кроме технических параметров оценивают качество сборки, удобство обращения

Если предполагается частое длительное пользование особое внимание уделяют надежности и выносливости. В этом разделе мы представляем лучшие фрезеры по сочетанию цена-качество

Даже после длительного срока службы они сохраняют хорошие функциональные характеристики.

1. Hammer FRZ710 PREMIUM

Этот кромочный фрезер при мощности 0,71 кВт пригоден для работы с цангами до 10 мм. Применение компактного электродвигателя позволило снизить общий вес конструкции до 1,75 кг, что является одним из лучших показателей для рассматриваемой категории фрезеров. С учетом ограниченных возможностей силового агрегата надо отметить небольшой перегрев на максимальных оборотах и при обработке заготовок из прочных материалов. Однако производительная система охлаждения предотвращает повреждение компонентов конструкции.

Плюсы:

• один из лучших по функциональности фрезеров при доступной цене;
• минимальный вес;
• плавность хода;
• неплохая комплектация ()
• аккуратная сборка;
• качественные комплектующие детали.

Минусы:

отсутствует автоматическое поддержание оборотов.

2. ELITECH Ф 1800Э

Тщательно продуманная эргономика упрощает обращение с технологическим оборудованием. После внимательного изучения особенностей конструкции необходимо положительно отметить:

1. удобный наклон рукояток;
2. простую регулировку высоты;
3. отсутствие рывков при пуске;
4. эффективную подсветку рабочей зоны.

Для подключения пылесоса можно установить отвод на любую из двух сторон. Качественная сборка обеспечивает отсутствие люфтов.

Плюсы:

• удобный фрезер с достаточным запасом по мощности;
• устройство настройки высоты с дополнительной регулировкой точной позиции;
• плавный автоматизированный пуск электродвигателя;
• цанга 12 мм;
• устойчивость;
• наличие подсветки рабочей зоны;
• продолжительный срок службы;
• в стандартной комплектации – переходник на 8мм;
• надежность в работе.

Минусы:

• срабатывания кнопки пуска не всегда корректная;
• тугой ход при перемещении по направляющим.

3. Makita RT0700C

Эта модель фрезера от Makita предназначена для обработки кромок. Самый надежный производитель подтверждает свою репутацию ответственной сборкой, тщательным выбором комплектующих и материалов. Даже в режиме интенсивной эксплуатации фрезер выполняет свои функции безупречно. Глубина настраивается очень точно, поэтому обработка выполняется в соответствии с рабочим планом без лишних действий.

Плюсы:

• корректное поддержание заданной скорости вращения под нагрузкой;
• длительное сохранение рабочих параметров;
• удобный регулятор оборотов двигателя;
• длинный шнур электропитания (2.5 м).

Минусы:

производительная система охлаждения шумит при максимальных оборотах двигателя.

4. BOSCH POF 1200 AE

Выбирая фирму-производителя, следует отметить преимущества этого знаменитого бренда. Солидный опыт профильной деятельности обеспечивает повышенную надежность. Даже у профессионалов после внимательного изучения отсутствуют претензии к сборке, качеству функциональных компонентов. BOSCH POF 1200 AE – один из лучших фрезеров по дереву. Мощности достаточно для обработки прочных плит ДСП или МДФ. Плавное перемещение по направляющим упрощает выполнение рабочих операций.

Плюсы:

• надежные компоненты;
• проработанная защита от пыли;
• удобные элементы управления;
• минимальный уровень шума во всех режимах;
• плавные регулировки.

Минусы:

• нет фиксатора кнопки включения;
• в типовой комплектации нет цанги на 12 мм.

Обработка кромки

Для обработки кромок и торцов заготовки используют специальные кромочные фрезы. Они могут быть как прямые, так и фигурные. Прямые фрезы применяют для торцевания (выравнивания) кромок деталей по шаблону (криволинейному) или по линейке. Например, если резать ЛДСП электрическим лобзиком, то без фрезера в данном случае не обойтись. Кромка после прохождения пилочки получается неровной и с небольшими сколами. Чтобы придать ей идеальную геометрию, проделайте следующее.

1. Закрепите в цанге фрезера прямую кромочную фрезу. Данная фреза может иметь подшипник снизу либо в верхней ее части (возле хвостовика).

2. Если фреза имеет нижний упорный подшипник, то шаблон укладывается под заготовку и обе детали прижимаются к верстаку струбцинами. И наоборот, шаблон закрепляется на заготовке при верхнем подшипнике на оснастке.
3. В случае с нижним подшипником установите площадку фрезера на край заготовки и опустите фрезу так, чтобы упорный подшипник находился по центру торца шаблона, а нижняя часть лезвий заходила на шаблон примерно на 2-3 мм. Для фрезы с верхним подшипником все делается наоборот: подошва фрезера устанавливается на шаблон, под которым уложена заготовка. Фреза опускается до тех пор, пока подшипник не достигнет центра шаблона, а верхняя часть лезвий не будет захватывать его на 2-3 мм.
4. Далее, слегка зажатая заготовка выравнивается относительно шаблона (можно использовать резиновую киянку) по ранее нанесенной разметке.
5. После выравнивания хорошо прижмите детали струбцинами к верстаку. Если зажать их слабо, то от сильной вибрации при работе инструмента они могут сместиться.
6. Установите подошву фрезера на заготовку (шаблон), не касаясь фрезой деталей, включите агрегат и дождитесь, пока он наберет полные обороты;
7. Плавно подведите фрезу к началу заготовки, чтобы инструмент врезался в нее и уперся подшипником в шаблон, после чего проведите фрезерование по всей кромке.

Фигурные торцевые фрезы в основном используются для обработки изделий из древесины и МДФ. В таком случае сначала заготовке придается определенная форма с помощью прямой торцовочной фрезы. А уже после этого в цангу вставляется инструмент с требуемым фигурным профилем и проводится обработка кромки обычным способом. Только в качестве шаблона или направляющей для подшипника служит выровненная кромка детали.

При фрезеровании деревянных деталей следует учитывать направление волокон древесины. Если этого не делать, будут возникать сколы на углах заготовок или в местах перехода продольных волокон в торцевые при обработке, например, криволинейных деталей. Чтобы избежать сколов, следует обвести мелом “проблемные” места на заготовке (рисунок А). Если пройти по этим участкам фрезой обычным способом (против ч. стрелки), то чаще всего это вызовет образование сколов. Поэтому до “проблемных” зон подача инструмента ведется против ч. стрелки, а в местах перехода волокон направление меняется на обратное (рисунок С).

Это же правило применимо и для обработки углов деревянных заготовок. Сначала фреза должна пройти вдоль волокон по ч. стрелке (через угол), после чего продолжается торцевание обычным способом.

Фрезы для ручных фрезеров по дереву

Универсальность данного инструмента в первую очередь достигается за счет разнообразия оснастки – фрез. Поэтому, не уделить им чуточку внимания, мы не имеем права.

Конструктивно фрезы бывают:

• монолитными;
• сборными;
• со сменными лезвиями.

А по разновидностям выполняемых работ они имеют значительно большие различия. Мы упомянем об основных из них:

пазовые – для изготовления пазов разной формы;

ruchnoi-frezer-po-derevu-19

ruchnoi-frezer-po-derevu-20

ruchnoi-frezer-po-derevu-21

профильные фрезы с опорным подшипником или без;

галтельные фрезы – служат для получения U-образных выемок на детали различной глубины и конфигурации;

фальцевые и кромочные, иногда совмещающие в себе обе функции – для обработки краев изделия;

комбинированные.

Работа по металлу

Фрезеровка металла ручным фрезером производится в очень редких случаях, так как данный инструмент не предназначен для этих целей. Иногда его применяют для зачистки сварных швов или раззенковки отверстий. Также допускается работать данным инструментом для обработки изделий из алюминия, меди, бронзы и латуни (для выборки пазов). В агрегат устанавливается твердосплавная пазовая фреза, и происходит фрезеровка детали обычным способом.

Иногда ручной фрезер используют для гравировки узоров на плоскостях из цветных металлов. В таком случае используются такие же шаблоны и приспособления, как и для работ по дереву, только в цангу фрезера зажимаются специальные гравировальные фрезы.

Основные типы насадок

Основные типы Для фрезерной работы используются торцевые фрезы с диаметром хвостовика 6,8 или 12 мм.

Они продаются поштучно или в наборах, включающих в свой состав наиболее востребованные виды фрез.

Встречаются наборы с хвостовиками на 7 мм, но под них сложно отыскать цангу. В зависимости от назначения и формы реза фрезы бывают кромочные и пазовые. К кромочным относятся:

• Профильные;
• Конусные;
• Калевочные (калевка, четвертьвалик);
• Дисковые;
• Галтельные.

Общим признаком кромочных фрез является наличие подшипника, играющего роль упора. К пазовым фрезам относятся:

• Прямоугольная (прямая);
• Галтельная;
• «Ласточкин хвост»;
• V-образная.

Пазовые фрезы не имеют упорных подшипников и позволяют выполнять рез как на кромках, так и на пласти. Существуют прямые фрезы с подшипником в верхней части, сразу над режущими кромками. Обычно его диаметр соответствует размеру режущей части, что позволяет резать криволинейные фигуры по шаблону. Такие фрезы называются обгоночными. В состав стандартных наборов они не входят, при необходимости их надо приобретать отдельно. Практически все фрезы выпускаются в нескольких типоразмерах. Для изготовления углубления нужного размера надо подобрать фрезу соответствующего диаметра или профиля.

Как работать фрезером

Фрезер работает по следующему принципу:

• в зависимости от того, с какой целью будет использоваться инструмент, выбирается насадка;
• хвостик насадки вставляется в специальный патрон и фиксируется;
• устанавливается необходимый режим работы и глубина;
• рукоятка устанавливается в среднее положение;
• выбирается скорость вращения рабочей части.

Фрезером можно работать, держа его в руках или зафиксировав его в стационарном положении на столе. При установке инструмента на столе, его рабочая часть должна быть в верху. Для безопасной работы на инструменте, а так же для обеспечения ровных поверхностей в процессе обработки, обязательно нужно установить лекало.

Важно соблюдать правила безопасности:

• одевать специальную одежду, которая не будет наматываться на движущиеся детали устройства;
• не терять равновесия в процессе работы;
• в ожидании удара во время соприкосновения инструмента с материалом следует крепко удерживать фрезер;
• по окончанию рабочего процесса, инструмент отсоединяют от сети.
