Популярные производители
Для тех, кто выбирает полипропиленовые трубы для водоснабжения, цены имеют большое значение.
- К числу бюджетных изделий следует отнести отечественную продукцию марок Политек, PRO AQUA, Santrade, РВК и Heisskraft.
- Недорого стоят и изделия из Китая, однако следует внимательно отнестись к выбору производителя. Специалисты рекомендуют предпочесть хорошо зарекомендовавшие себя бренды Dyzain и BLUE OCEAN.
- Средняя ценовая категория – это более дешевые, по сравнению с европейскими производителями и несколько уступающие их продукции по качеству полипропиленовые трубы из Турции: Kalde, TEBO, FIRAT, Pilsa, Vesbo, Jakko.
Самыми дорогими традиционно остаются изделия из Европы.
- Безукоризненным считается качество немецких производителей: Рехау, Banninger, Wefatherm, Aquatherm.
- Несколько уступают им изделия чешских брендов ЭКОПЛАСТИК и FV-Plast.
Основным недостатком полипропиленовых труб из Европы остается их высокая стоимость.
Краткое описание видов изделий, их маркировки и назначения помогут решить, как выбрать полипропиленовые трубы для водоснабжения, а рекомендации специалистов сориентируют в разнообразии продукции различных производителей
Важно найти оптимальный компромисс и соотношение цены и качества, чтобы система служила долго, но не требовала чрезмерных расходов
От чего зависит выбор диаметра?
Выбор диаметра ПП трубопровода зависит от:
- цели применения;
- силы напора;
- нагруженности;
- количества источников воды.
Как правило, входная труба обладает диаметром 32 мм. Для разводки используются ППТ 16-20 мм. При этом внутренний диаметр труб напрямую зависит от толщины их стенок, поэтому данный параметр является одним из самых важных при устройстве системы водоснабжения. Для наиболее точного представления существует специальная таблица соответствия.
Диаметр полипропиленовых труб таблица:
Для системы водопровода, чаще всего, используют трубы с наружным диаметром от 21 до 25 миллиметров, что аналогично стандартным стальным трубам диаметром ½ и ¾ дюйма. Для стояков применяют изделия с диаметром от 32 до 40 миллиметров.
Среди полипропиленовых труб есть несколько видов диаметра:
- 16-1200 мм;
- 16-32 мм в случае с бытовыми изделиями;
- 40-50 мм для внутренней канализации.
Максимально возможный диаметр труб равен 110 мм. Однако, он применяется только в случае обустройства канализаций больших многоквартирных домов.
Максимальное давление, при котором может использоваться конкретная труба из полимера, обозначается в маркировке. К примеру, надпись PN10 означает, что изделие должно эксплуатироваться при давлении не более 10 бар, PN20 – не более 20 бар. Помимо этого в маркировке указывают температуру в градусах.
Полипропиленовые трубки обладают большим коэффициентом расширения: при изменении температуры в процессе использования магистрали размеры ППТ заметно меняются.
Внутренний диаметр зависит от проходимости водопровода. На уровень проходимости влияют следующие факторы:
- внутреннее сечение (чем оно меньше, тем поток слабее);
- общее давление внутри системы;
- отложения внутри труб (зависит от срока эксплуатации изделия);
- количество переходов, поворотов и стыков;
- состав сырья ППТ (при более гладкой поверхности напор и проходимость увеличатся);
- общая протяженность трубопровода (при большой длине проходимость снижается).
Диаметр и толщина стенок напрямую зависят от цели применения и класса трубы. Чтобы узнать точный диаметр, существует специальный расчет, основываясь на измерении гидравлических параметров. Основная цель данного расчета в том, чтобы получить самые точные показатели диаметров.
Во время расчета нужно учитывать все аспекты, включая структуру системы и рабочее давление. К примеру, трубы для системы отопления существенно отличаются от изделий для холодного водоснабжения. В большинстве случаев для безотказной работы магистрали без сбоев необходимо использовать трубы с большим сечением, которое увеличит расходы в несколько раз. Если игнорировать необходимость в большом сечении, то заметно снизится напор.
Металлические водопроводы
Трубы из металла используются уже не один десяток лет. Несмотря на появление новых материалов, они до сих пор не утратили своей актуальности. Металл, как и пластик, имеет свои плюсы и минусы.
Самым большим плюсом водопровода из металла является механическая прочность. Однако срок его службы всего несколько лет. Помимо этого, сложный монтаж и проведение сварочных работ повышают стоимость установки и обслуживания.
Стальной
Стальные трубы производятся как из обычной углеродистой стали, так и оцинкованные. Монтаж водопровода из стальных комплектующих выполняют при помощи переходников, тройников и муфт, которые соединяют трубы в единую систему.
Сварные и бесшовные стальные трубы способны выдержать огромную нагрузку, большое давление и резкие перепады температур.
Какие трубы выбрать для водопровода (видео)
К минусам таких водопроводов можно отнести большой вес, сложный монтаж и коррозию. Однако, современные производители научились покрывать внутреннюю поверхность неметаллическим слоем, что позволяет увеличить срок службы изделия и избежать коррозии.
Изделия из нержавеющей стали превосходят обычные по всем основным характеристикам, но их стоимость значительно отличается, что приводит к сильному удорожанию всей системы водопровода.
Медный
Пропускная способность медного водопровода выше, чем у других. Это достигается за счет более гладкой внутренней поверхности, поэтому можно использовать трубы меньшего диаметра. Медь обладает дезинфицирующими свойствами, благодаря чему медные трубы широко применяются для водопроводов с питьевой водой.
К несомненным плюсам медных изделий относится их презентабельный вид, устойчивость к коррозии и высокий срок службы, который может достигать 70−100 лет.
Однако высокая стоимость медной трубы и монтажных работ не всем по карману. Такие водопроводы обычно встречаются в элитных домах, где роскошь считается одним из важных показателей.
Полиэтиленовые
В отличие от стальных, пластмассовые трубы для водопровода не создают сопротивление току воды. Полиэтиленовый материал в этом отношении находится впереди. Его шероховатость составляет 0,005 мм.
Полиэтилен маркируется латинскими буквами PE. Такие трубы стоят недорого, но служат долго.
Модификации и их свойства
Существуют такие модификации полиэтилена:
- высокого давления (ПВД);
- низкого давления (ПНД);
- сшитый (PE-X).
ПВД изготавливаются при высоком давлении, ПНД – при низком. А используются они наоборот: ПВД – до 2 атм (канализация), ПНД – до 16 атм (холодный водопровод). Оба вида эксплуатируются от -70 до +40 °C.
Для ПНД, как правило, берут полиэтилен марки ПЭ 80 или ПЭ 100. Такие пластиковые трубы для водопровода черные и имеют синюю полоску.
Сшитый полиэтилен может использоваться для горячего водоснабжения и отопления. Он выдерживает 95 °C и напор 20 атм.
Свойства:
- Полиэтилен горюч. Его дым токсичен.
- Он сильно удлиняется при нагревании.
- Гибкий.
- Теряет эластичность под лучами солнца. Это не относится к сшитому полиэтилену.
Чтобы ониы не провисали при увеличении температуры, в линии ставят компенсатор.
Монтаж и применение
Для водопровода используются дешевые компрессионные фитинги из пластика. Они закручиваются руками. Инструмент для этого не нужен. Поэтому из водопроводных пластиковых труб полиэтиленовые наиболее популярны на дачных и огородных участках.
Трубы диаметром от 160 мм соединяются сваркой при помощи специального устройства. Они используются для канализации.
Выпускаются диаметром 16–1200 мм, продаются в бухтах или отрезками по 10–12 м (при диаметре более 110 мм).
2 Огромное количество стыков
Эти изделия продаются не в бухтах, а кусками по 2 – 4 метра, из-за чего их часто придется соединять. Также количество стыков увеличивается за счет различных поворотов и углов. На отопительную систему в доме площадью 100 м2 таких стыков может быть около сотни. А если учесть, что в большинстве своем полипропиленовые трубы предназначены для скрытого монтажа, то подавляющая их часть будет скрыта в штукатурке.
Учтите, что соединение выполняется путем пайки двух кусков трубы, причем все это делает человек. Если человек немного не додержал или наоборот передержал трубу в аппарате, то соединение становится ненадежным и через пару лет может потечь. Стену в этом случае придется вскрывать.
Уход за внутренними трубопроводами и их ремонт
Уход за водопроводами ГВС и ХВС осуществляется исходя и материала труб. Так, для металлических водопроводных систем необходима регулярная покраска во избежание возникновения процессов коррозии на внешних поверхностях труб. Также требуется периодическая замена либо очистка фильтрующих элементов, которые могут забиваться продуктами окислов железа и биологическими компонентами.
Все виды полимерных труб, используемых в водопроводных системах, требуют намного меньшего внимания в процессе эксплуатации. Достаточно только следить за их целостностью и устранять течи, возникновение которых возможно в результате недостаточно качественного монтажа.
Ремонт водоснабжающих трубопроводов сводится обычно к замене поврежденных участков, врезке новых труб либо, в случае незначительных повреждений, осуществляется пайка/герметизация протечек.
Классификация пластиковых труб
В связи со своими качествами, сравнительно недорогой стоимостью и надёжностью неметаллические трубы становятся всё более популярными при установке водоснабжения. Они представлены широким выбором, отличаются своими преимуществами и недостатками. Используются многие виды пластиковых , которые применяются в зависимости от своих характеристик. Одними из самых распространённых вариантов являются полипропиленовые. При выборе учитываются многие нюансы:
- Цвет пластика бывает серый или белый. Это не влияет на их свойства, а просто подбираются по дизайнерским предпочтениям.
-
Бывают армированные и неармированные полипропиленовые трубы. Связано со свойствами пластика к тепловому удлинению. Армирование происходит с помощью стекловолокна или алюминия, что позволяет значительно уменьшить показатели теплового удлинения (практически в 10 раз).
- При монтаже лучше всего применять неармированные или армированные стекловолокном трубы. Если всё-таки выбраны с алюминиевой прослойкой, то алюминий счищается до уровня окончания соединения (несколько сантиметров по всей окружности), в противном случае качественного соединения не получится. Обращаясь к этой характеристике, неармированная идеально подходит для питьевой и холодной воды, армированная стекловолокнистым материалом – для горячей воды и системы отопления.
- Полипропиленовые трубы изготавливаются в нескольких странах, но очень отличаются ценовой политикой. Например, если сравнить изделия турецкого и чешского производства, то вторые будут значительно дороже. Хотя это не значит, что качество будет уступать, просто будет выполнено аккуратнее армирование, или окрас значительно лучше, но здесь нужно смотреть по средствам, заложенным для проведения водопровода.
Если вместе с пластиковыми используются другие виды, тогда диаметр подбирается с помощью таблицы соответствия по ГОСТу. При несовпадении внутреннего диаметра используются специальные переходники.
Полипропиленовые элементы
Полипропиленовые трубы могут быть нескольких видов.
Конструкции, состоящие из одного слоя. К ним относится гомополимер РРН, блоксополимер полипропилена РРВ и рандом-сополимер пропилена PPRC.
Многослойный полипропилен. Изделия из такого материала производят трех видов со своими характерными особенностями:
- Толстостенная труба РР оклеена алюминиевой фольгой с помощью герметика и защищена тонким слоем полипропилена.
- Изделия, в которых все слои соединены перфорированными отверстиями в фольге.
- Пластик меньшей гибкости заключен между двумя основными слоями.
Стандартная длина труб ПП – 4 метра, наружный диаметр изделий лежит в пределах от 1,5 до 12,5 см. Комплектация полипропиленовых труб зависит от назначения, в комплект может быть добавлен декоративный короб и элементы для соединения труб.
Фитинги и полипропиленовые трубы соединяются методом термопластической сварки, используя специальное оборудование. Присоединить трубы ПП к стальному трубопроводу можно с использованием резьбовых соединительных элементов.
Сфера использования
Полипропиленовые трубы находят применение в разных областях:
- Бытовое холодное водоснабжение, включая питьевую воду.
- Системы отопления и горячего водоснабжения (при использовании труб PPRC).
- Технологические трубопроводы, включая линии по транспортировке продуктов и установки сжатого воздуха.
Преимущества и недостатки
Преимущества:
- Пластиковые трубы не разрушаются при длительном воздействии влаги.
- Материал экологически безопасен. Он не выделяет вредных веществ при нагревании.
- Благодаря низкой теплопроводности вода доходит до теплообменников не остывая.
- Средний срок службы при нормальных условиях эксплуатации без перегрузок — 50 лет.
- Благодаря высокой шумоизоляции материала в комнатах не слышен звук текущей по трубкам воды.
- Пластиковые детали легко транспортировать, собирать вместе без помощи посторонних.
- Пластик не деформируется при воздействии химикатов, которые могут содержаться в трубопроводной воде.
- У пластмассовых трубок гладкие внутренние стенки. Благодаря этому на них не скапливается налет.
Недостатки:
- Высокий коэффициент линейного расширения. Его нужно учитывать при соединении отдельных элементов трубопровода.
- Низкий показатель термостойкости. Поэтому при монтаже трубопровода на улице нужно использовать дополнительный утеплитель.
- Материал быстрее стареет под воздействием ультрафиолетовых лучей.
Если трубы крепятся на вертикальных поверхностях, нужно использовать больше креплений, чтобы не допустить провисания отдельных элементов трубопровода.
Простота монтажа труб
Соответствие метрических и дюймовых размеров
Зная габариты стальной водопроводной системы, можно понять, какие размеры пластиковых элементов следует использовать вместо металлических. Для этого нужно дюймовый размер умножить на 25.4 (1 дюйм = 25,4 мм). Получится внутренний диаметр пластиковой трубы. Затем следует подобрать наиболее близкий по значению тип трубы. При этом выбирать размер следует в сторону увеличения. Например, для размера 3/4″ при переводе в мм получим 19,05 мм. По таблице видим, что близко расположены 2 размера: 16,6 мм и 21,2 мм. Выбираем больший, то есть трубу с наружным диаметром 32 мм.
Идя в магазин, не обязательно запасаться штангенциркулем или линейкой, чтобы подобрать необходимый размер изделий. Достаточно прочитать маркировку пластиковых водопроводных труб. На первый взгляд, надпись выглядит как бессмысленный набор букв и чисел, но это не так. В маркировке указываются:
- производитель (графический логотип);
- тип изделия;
- номинальное давление (буквенно-цифровое обозначение, начинающееся с PN);
- размеры трубы в мм (наружный Ø х толщина стенки);
- класс эксплуатации;
- максимальное рабочее давление в мПа;
- нормативный документ, например ТУ или ГОСТ.
Для определения соответствия метрических и дюймовых размеров можно воспользоваться таблицей:
| Дюймовый Ø | Металлопластиковые | Полипропиленовые | ПВХ |
| 1/2 | 16 | 20 | 20 |
| 3/4 | 20 | 25 | 25 |
| 1 | 26 | 32 | 32 |
| 1 1/4 | 32 | 40 | 40 |
| 1 1/2 | 40 | 50 | 50 |
В дюймах задается только диаметр. Для указания длин участков, сгонов, межосевых расстояний и пр. используется величина в миллиметрах.
Востребованные габаритные параметры
При прокладке коммуникаций в многоквартирных жилых домах и общественных зданиях используются стандартные размеры труб:
- 1/2″ для разводки внутри санузлов и кухонь;
- 3/4″ и 1″ для стояков отопления;
- 1¼» и 1½» для стояков водоснабжения.
При использовании металлопластика:
- 16 мм для разводки;
- 20 и 25 мм для отопления;
- 32 и 40 мм для стояков.
При выборе полипропилена и ПВХ:
- 20 мм — водоснабжение;
- 25 и 32 мм — отопление;
- 40 и 50 мм — стояки.
Трубопроводы большего габарита используются только в разводке различных магистралей в подвалах, на чердаках и в технических помещениях.
Резьбовые размеры для трубной резьбы всегда указываются в дюймах. Маркировка на различных фасонных частях, например на кранах, муфтах, удлинителях, может указывать габариты в дюймах и мм. Например, надпись на удлинителе (½» 45) означает: диаметр резьбы — ½», длина — 45 мм.
Как правильно выполнить монтаж пластиковых труб для водопровода своими руками
Чтобы правильно развести водопровод дома, следует составить схему прокладки водопровода, рассчитать количество соединительных элементов, а также крепления
Обратите внимание, что допускается укладка магистралей снаружи навесным способом, а также посредством монтажа в заранее приготовленные ниши стен (штробы). При составлении схемы обязательно следует учитывать те места, где пластиковая магистраль будет проходить через стены и перегородки
Также следует рассчитать количество поворотов контура, коленей, фитингов и муфт.
После закупки оборудования, нарезки магистралей нужной длины приступают к пайке элементов при помощи специального аппарата. Для различного диаметра полимеров существуют определённые насадки, которые позволяют быстро состыковывать различные части.
Лучше использовать для монтажных работ профессиональное оборудование и избегать кустарных способов соединения полимеров. Это позволит избежать дефектов при сборке контура и возможного протекания стыков.
Преимущества и недостатки металла
Все варианты труб из этого материала отличаются высокой прочностью. Поэтому их можно выбрать, правильно подобрав диаметр, для установки водопровода в частном жилье или в квартире на особо сложных участках. Они отлично переносят как внутренние, так и внешние нагрузки.
Если используется медь или нержавейка, то конструкция, сделанная из них, прослужит очень долго. Но есть и кое-какие минусы, к примеру:
- Большой вес.
- Подверженность коррозии.
- Высокая цена.
- Сложность сборки.
Поэтому такие трубы крайне редко используются для водопровода квартир, разумнее их использование на промышленных предприятиях. Особенно там, где требуется большой диаметр.
Сцепление труб осуществляется двумя способами: разборным и неразборным. При разборной сборке сцепление всех отрезков трубы между собой осуществляется посредством резьбовых фитингов и других стыковочных элементов. Для такой работы потребуются гаечные ключи. Но сам процесс достаточно длительный и сложный. При неразборном монтаже используется сварка, особенно если стояк имеет большой диаметр. Процесс значительно проще, описанного выше, но требует наличие специализированных инструментов и опыта. А какие методы использовать, решать только владельцам жилья.
Характеристики, определяющие размеры труб для водопровода
p, blockquote 3,0,0,0,0 –>
Говоря о размерах труб, обычно имеют в виду сочетание следующих параметров.
p, blockquote 4,0,0,0,0 –>
Внешний диаметр – обычно он указывается производителем.
Диаметр внутренний – является важной характеристикой для частей водопроводной системы, измеряется в дюймах. У соединяемых между собой труб и фитингов он не должен отличаться.
Диаметр условного прохода (Ду) – представляет собой номинальную величину, которая используется при монтаже всех частей водопровода
Он является усредненным параметром, приближенным по значению к диаметру просвета.
Толщина стенки изделия.
Длина изделия.
Наружные и внутренние диаметры водопроводных труб
Наружный диаметр пластиковых труб для водопровода указывается в маркировке, нанесенной на деталь. Для вычисления внутреннего диаметра нужно толщину стенки умножить на 2 и вычесть из наружного. Толщина стенки также указывается в маркировке через знак «х» после диаметра. Если же маркировку найти не удалось, можно посмотреть диаметр труб по таблицам.
Параметры полипропиленовых труб
| Наружный Ø, мм | Толщина стенки, мм | Внутренний Ø, мм |
| 16 | 2,7 | 10,2 |
| 20 | 3,4 | 13,2 |
| 25 | 4,2 | 16,6 |
| 32 | 5,4 | 21,2 |
| 40 | 6,7 | 26,6 |
| 50 | 8,4 | 33,2 |
Параметры металлопластиковых труб
| Наружный Ø, мм | Толщина стенки, мм | Внутренний Ø, мм |
| 16 | 2 | 12 |
| 20 | 2 | 16 |
| 26 | 3 | 20 |
| 32 | 3 | 26 |
| 40 | 3,9 | 32 |
| 48 | 4 | 40 |
Также при проектировании водопроводных систем нужно учитывать проходные параметры различных фитингов, таких как отводы, муфты, тройники, крестовины и т.д. Для металлопластика диаметр внутри фитингов уменьшается; для полипропилена или ПВХ при правильном монтаже — нет.

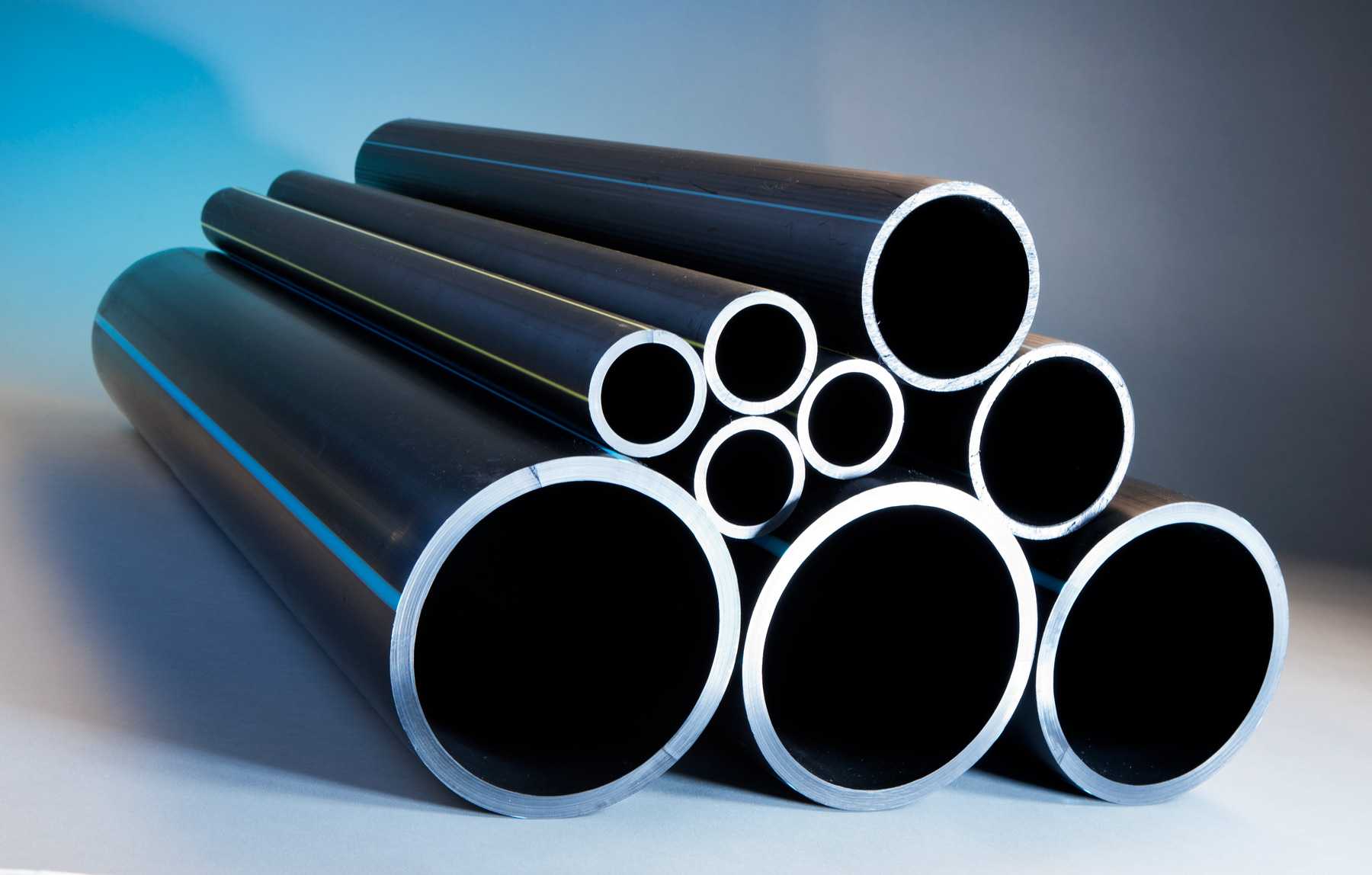

Трубы из полиэтилена
Полиэтилен отличается высокой пластичностью и широко распространен. За счет высокой гибкости трубы продаются рулонами. Они производятся из полиэтилена высокого (ПВД) и низкого давления (ПНД). Первые чаще применяют в качестве обсадных труб при монтаже скважин и для магистральных водопроводов. Плотность материала небольшая и в быту его не используют.
Трубы ПНД применяют для водопроводов подачи холодной воды. Для перекачки жидкостей с высокой температурой их не используют, поскольку материал размягчается. При температуре ниже +5°С он становится твердым, что усложняет монтаж. При замерзании воды труба может лопнуть и ее следует хорошо теплоизолировать .
По прочности полиэтилен ниже другого пластика, но внутреннее давление жидкости до 10 атм трубы выдерживают.
Трубы из полиэтилена соединяют путем сварки или с помощью компрессионных фитингов.
Для систем подачи горячей воды применяют трубы из сшитого полиэтилена, для которых особая технология изготовления позволяет повысить термостойкость материала. Сверху трубу покрывают диффузным барьером, препятствующим попаданию внутрь кислорода.
Сортамент
Существует несколько видов пластиковых труб, а именно:
- поливинилхлоридные;
- полипропиленовые;
- полиэтиленовые;
- металлопластиковые.
С особенностями каждого из них можно ознакомиться ниже.
Поливинилхлоридные
Применяемые для водоснабжения напорные поливинилхлоридные трубы (НПВХ) изготавливаются из экологически безопасного пищевого материала, тогда как другие виды изделий из ПВХ могут содержать токсичные вещества.
Трубы НПВХ самые экологичные и безопасные для здоровья человека
Производятся напорные трубы путем вытяжки поливинилхлорида, в состав которого добавляют специальные компоненты и смазочные средства. Наличие в материале атомов хлора обеспечивает его cамозатухание в случае возгорания.
Водопровод из пластиковых труб ПВХ может транспортировать жидкость температурой до +40°C. Если воздух вокруг охлаждается до 0°C и ниже, то требуется утепление конструкции, поскольку при таких условиях материал теряет эластичность и может разрушиться.
Средняя цена на пластиковые водопроводные трубы НПВХ ― 10 рублей за метр.
Полипропиленовые
Полипропиленовые трубы для водопровода чрезвычайно прочны, устойчивы к истиранию, гибки, выдерживают температуру до -25°C и практически не подвержены действию ПАВ. Эти качества позволяют им гарантированно отслужить срок в 50 лет.
Водопровод из полипропилена без вреда для материала способен поставлять жидкости температурой до +75°C, а в кратковременном периоде ― до +95°C.
Полиэтиленовые
Пластиковые трубы для водопровода из полиэтилена функционируют в температурном диапазоне 0–+40°C. Они абсолютно безвредны и не влияют на качество транспортируемой питьевой воды.
Полиэтилен сохранит воду для вас в первозданном состоянии
В зависимости от разницы производственного процесса различают пять видов полиэтиленовых изделий:
- ПНД (низкого давления);
- ПСД (среднего давления);
- ПВД (высокого давления);
- РЕХ (сшитый).
С их помощью получаются изделия с разными характеристиками и областью применения.
Металлопластиковые
Металлопластиковые трубы представляют собой конструкцию из трех слоев:
- внутренний слой из сшитого полиэтилена;
- фольга из алюминия толщиной не более ½ миллиметра;
- защитное покрытие из полиэтилена.
Гарантированный период их эксплуатации ― 30 лет, а их рабочая температура в долговременном периоде доходит до 95°C. Возможно также безопасное функционирование в течение нескольких часов при 110°C.
Такое изделие способно выдерживать внутренне давление до 10 атмосфер.
Металлопластиковые выдерживают очень большое давление и смело используются на производствах
Маркировка полипропиленовых труб
При выборе полипропиленовых труб помимо типа PP и наличия армирования в маркировке необходимо также смотреть на максимальное рабочее давление. По ГОСТ этот параметр обозначается PN и цифрой от 10 до 25.
Маркировка полипропиленовых труб
В зависимости от этого обозначения трубы PPR различаются следующим образом:
- PN10 – тонкостенные для ХВС и «теплых полов» с водой до +450С.
- PN16 – универсальные под водопровод ХВС и ГВС до +600С.
- PN20 – толстостенные для воды с температурой до +950С.
- PN25 – с армированием для ГВС и отопления (также до +950С).
Кратковременно та или иная PPR труба для водопровода превышение указанных температур перенести способна. Но при длительном сверхнормативном нагреве она начнет постепенно разрушаться. И в итоге заявляемый производителями срок ее службы в полвека будет существенно снижен.
Время сварки и нагрева полипропиленовых труб
Каких диаметров производятся полипропиленовые трубные материалы
При выборе комплектующих для устройства системы отопления и водоснабжения решающими факторами являются температура жидкости, скорость её подачи и давление. Необходимая площадь сечения водопровода определяется при этом расчётами, выполненными в соответствии со сферой применения и условиями эксплуатации оборудования.
Исходя из конфигурации сечения трубы (круглое кольцо), его геометрические параметры определяются наружным и внутренним диаметрами. Существующая на сегодняшний день классификация полипропиленовых труб четко определяет типовые размеры каждого вида трубных изделий, используемых для монтажа.
На сегодняшний день как отечественные, так и зарубежные фирмы-производители выпускают комплектующие для трубопроводов в стандартном исполнении. С учетом практического применения разработаны типовые инженерно-технические решения, позволяющие определять оптимальный проход в изделиях для домашнего отопления и других водяных коммуникаций. На основании данных таблицы можно сделать правильный выбор оснастки и комплектующих тепловой магистрали, не прибегая к гидравлическим расчетам.
Как правило, в маркировке присутствует одно из следующих значений наружного диаметра:
16, 20,25, 32 и 40 мм,
которые соответствуют внутренним диаметрам полипропиленовых труб марки PN25:
10,6; 13,2; 16,6; 21,2; 26,6 мм.
Для удобства пользования соответствие диаметров и толщины стенки полипропиленовых труб, применяемых в системах отопления и водоснабжения, сведены в таблицу:
Таблица с данными по диаметрам и толщине стенок полипропиленовых труб применяемых в быту серий
Резонный вопрос. Почему же на готовых изделиях наносятся параметры наружные, если так важен для функциональности размер внутреннего прохода трубопровода. Все дело в том, что наружный диаметр указывает на соответствующий вид подключения.
Потенциал использования полипропиленовых труб различных наружных диаметров при скорости движения теплоносителя в трубопроводе 0,7 м/сек:
- труба диаметром 16 мм рассчитана для подсоединения одного-двух радиаторов обогрева;
- величина в 20 мм соответствует подключению до 5 радиаторов суммарной мощностью до 7000 ватт);
- для большего количества радиаторов (суммарной мощностью до 11 кВт) используются пропиленовые полимерные трубы наружного диаметра 25 мм;
- полипропиленовый трубный материал с наружным размером 32 мм рассчитан на оборудование дома в целом или одного этажа системой отопления в 10-12 кВт суммарной мощности (максимум 19 кВт);
- изделия диаметром 40 мм используются для прокладки магистральных трубопроводов в жилых объектах большой площади. Обычно это коттеджи и загородные дома, в которых количество обогревательных приборов доходит до 20 шт., а суммарная мощность всех точек подключения составляет приблизительно 30 киловатт.
Размеры пластиковых труб для водопровода: выбор подходящего диаметра
Если вы столкнулись с необходимостью замены водопроводной системы в квартире, то вам придется приобрести подходящие детали – трубы и фитинги. После сложного вопроса выбора материала, главное, о чем вам придется задуматься — это размеры элементов водопровода.
Характеристики, определяющие размеры труб для водопровода
Говоря о размерах труб, обычно имеют в виду сочетание следующих параметров.
Внешний диаметр – обычно он указывается производителем.
Диаметр внутренний – является важной характеристикой для частей водопроводной системы, измеряется в дюймах. У соединяемых между собой труб и фитингов он не должен отличаться.
Диаметр условного прохода (Ду) – представляет собой номинальную величину, которая используется при монтаже всех частей водопровода
Он является усредненным параметром, приближенным по значению к диаметру просвета.
Толщина стенки изделия.
Длина изделия.
Металлополимеры
Это, пожалуй, самый молодой вид изделий, из всех пластиковых. Появились чуть больше десятка лет тому назад, на нашем рынке и того меньше. Представляют собой трехслойную конструкцию, где первый слой представлен сшитым полиэтиленом, второй алюминиевой фольгой, и третий сшитым полиэтиленом.
По своей сути металлопласт представляет собой тот же сшитый полиэтилен, но с алюминиевой прослойкой, смысл которой заключен в снижении линейного расширения при нагревании. Это делает такие изделия идеальными для систем горячего водоснабжения и систем отопления.
Кроме того, алюминиевый слой придает материалу способность сохранять свою форму. То есть устроить летний душ можно без использования фитингов, достаточно просто согнуть нужным образом трубу, и она останется такой на все время. Это же свойство позволяет изделию иметь какие угодно размеры. Кроме того диаметр так же может колебаться в широком диапазоне значений.
Срок службы устанавливается, как 50 лет, но все зависит от условий эксплуатации, правильности монтажа и других обстоятельств.
Водопропускные пластиковые трубы
Положительные качества пластиковых труб
Пластиковые трубы для отопления имеют перечнем положительных качеств, выделяющих их на фоне аналогичных изделий из металла.
Стоит выделить основные достоинства труб из пластика:
Пластмассовые трубы для отопления не боятся влажной среды. Пластик – полимер, а такой материал, как известно, не взаимодействует с химическими и другими агрессивными веществами.
Благодаря своей коррозионностойкости и неподверженности гниению, такие трубы вполне могут прослужить до пятидесяти лет.
Пластиковые трубы отопления считаются экологически безопасными, потому что из них не выделяются токсические соединений.
Во время транспортирования воды по таким трубам, они не издают шума. Все потому что пластик хуже пропускает звук
К тому же, на пластиковых трубах не собирается налет, что положительно сказывается на их пропускной способности.
У пластика малая теплопроводность, что очень важно для конструирования отопительной системы. Это можно считать его главным преимуществом перед стальными трубами, в которых вода достаточно быстро становится холодной.
Характеристики пластиковых труб для отопления таковы, что они успешнее справляются с температурными перепадами
Это также делает их незаменимыми при организации отопительной системы в доме.
Благодаря своей легкости, их очень легко транспортировать и производить их укладку. Стоит отметить тот факт, что трубы соединяются между собой фитингами, методом пайки. Процесс занимает минимум времени, а сами трубы не нуждаются в покраске, сохраняя свою эстетичность на очень долгое время.
К тому же, они имеют невысокую стоимость. Стальные трубы обойдутся значительно дороже.
