Производим отделку дымохода на крыше

Любой частный дом оборудован системой отопления. Это может быть котел газовый или твердотопливный, а может быть камин или русская печь. Обязательно предусматриваются вентиляционная система и система отвода дыма или продуктов горения. Для этого устанавливается на кровле дымоотводная труба.

Дымоход — это часть кровли, которая должна быть эстетичной и гармонировать с общим обликом дома, а вместе с тем безупречно выполнять свое предназначение, несмотря на все негативные воздействия окружающей среды. Поэтому отделку дымохода на крыше необходимо производить, руководствуясь принятыми нормами СНиП.

В случае если работы будут выполнены некачественно, могут возникнуть серьезные проблемы.

Незаделанные совсем или плохо заделанные щели между кровельным материалом и печной трубой могут дать течь в крыше. В большинстве случаев именно это место в кровле самое уязвимое.
Влага, попадая на деревянную стропильную систему, приводит к загниванию, гниению и быстрому разрушению балок.
Значительно ухудшается тяга в дымоотводе из-за плохой герметизации зазоров и скопления большого количества конденсата.

Профилированная поверхность

На сегодняшний день профнастил очень популярен. Но данный материал не является исключением, и на его поверхности также возможна протечка, в том случае, если не верно установить дымоход.

Рекомендуется устанавливать дымоходную трубу в вертикальном положении. Проход в кровельной поверхности создается при помощи болгарки

Очень важно, чтобы на краю профнастила не появились зазубрины

При проводке трубы круглой формы через профилированный лист применяют рулонную влагоизоляцию из битума или фольгированную ленту из битума.

Далее на дымоход устанавливается кровельная проходка (ее крепят на обрешетку), а затем наносят жаростойкий герметик. Для того чтобы проход не плавился от высокой температуры, под него устанавливают хомут с жаростойким материалом.

Как загерметизировать стык кровли с овальной и круглой трубой

Для организации прохода трубы через кровлю из профнастила может использоваться оцинкованная стальная труба с круглым сечением. В этом случае заделка стыков примыкания не представляет большой сложности. Именно для этих целей предназначены эластичные проходки воронкообразного типа. Материалом для их изготовления обычно выступает латекс и синтетический каучук. Обычно они входят в комплектацию скатных и плоских крыш.

Процесс работы по герметизации стыка с помощью эластичной проходки выглядит так:

Подбор подходящей по размеру эластичной проходки.
Обрезание узкой части для обеспечения плотного обхватывания трубы.
Удаления с трубы защитного зонтика и дефлектора, с последующим аккуратным натягиванием эластичной проходки. Изделие должно закрыть весь отрезок трубы.
Фиксация основания проходки к поверхности кровли облегчается наличием самоклеящейся основы. Также можно применить силиконовый герметик или кровельные саморезы.
На завершающей стадии монтируется декоративный фартук. Он выглядит как колпак, и тонируется под цвет кровли. Фартук предназначен для защиты эластичной проходки от солнечного излучения и механических воздействий.

Подбор размера эластичной проходки играет ключевое значение в обеспечении надежной герметизации стыка. Когда изделие неплотно лежит на трубе, приходится дополнительно использовать герметик и стальной хомут. Проходки маленького диаметра при попытке надеть на дымоход могут разрываться.

Установка Мастер Флеш на профнастил

Рекомендуется дополнительно использовать прорезиненный утеплитель-насадку Мастер Флеш, который не допустит попадания влаги в дымоход.

Как выглядит устройство?

Проходка отдалённо напоминает пирамиду с закруглёнными краями или вовсе круглую из силиконового материала или синтетических эластомеров.

Резиновая накладка уместна в том случае, когда рабочие температуры не превышают порог в 1100. Выше этого порога материал начинает плавиться с последующим возгоранием. Не очень хорошо реагирует на химические соединения, в составе которых присутствуют минеральные масла или жир.
Силиконовые накладки пользуются большей популярностью в виду высоких порогов рабочих температур, т.к. материал способен спокойно переносить даже нагревание до 2000 и выше. Однако у Мастер Флеша из силикона есть один недостаток – слабость к солнечным лучам. Поэтому в южных регионах, где большую часть времени тепло и солнечно, владельцы частных домов отказываются от силиконовых в пользу резиновых утеплителей в виду частой замены кровельного проходника.

В среднем, замена проходника производится раз в 10-15 лет, а на его установку не потратится более получаса:

труба продевается в проходку;
Мастер Флеш подгоняется к профилированному кровельному листу;
фиксируется с помощью огнестойкого герметика;
закрепляется дополнительно на саморезы.

После герметизации дымохода осталось довести его до нужной высоты и выполнить внешнюю отделку фартука.

Зашивка труб над кровлей

Выполняют ее в определенных случаях:

Кладка была выложена из некачественных материалов и имеется опасение, что кирпич может не выдержать атмосферных нагрузок.
При достаточной высоте трубы отсутствует требуемая сила тяги. В таком случае прежде, как обшить дымоход, нужно уложить слой теплоизоляции. Для дымоотводящих конструкций используют негорючий материал, которым является базальтовая вата.
Когда на крышу можно вывести лишь пластиковые воздуховоды, имеющие легкий вес, тогда отсутствует необходимость в выполнении кирпичной кладки. Вместо этого сооружают прочный каркас, коммуникации проводят внутри него, а снаружи после укладки утеплителя делают зашивку.

Примеры герметизации дымохода

Использование подручных средств для герметизации дымохода давно неактуально. Рынок стройматериалов переполнен разными готовыми решениями данного вопроса.

Для квадратных или прямоугольных форм труб можно приобрести или сделать самостоятельно металлический фартук, представляющий собой уголки из оцинкованной металлической, свинцовой или алюминиевой ленты. На рисунке наглядно показаны его формы. Он крепится к дымоходу и под кровельным материалом — профнастилом, шифером или металлочерепицей.
Круглый дымоход на кровле легко загерметизировать при помощи резинового уплотнителя. Он плотно прилегает к окружности трубы любого диаметра, а его основание крепится саморезами к любому кровельному материалу.
Существуют другие материалы для герметизации дымохода, но менее элегантные и эстетичные, как первые два варианта. К таким относятся мембранные ленты. Они приклеиваются к трубе и кровле, защищая от попадания влаги внутрь кровельного пирога через щели.
Для лучшей изоляции от протекания следует воспользоваться несколькими изоляционными материалами одновременно.

Установка и отделка дымохода на крыше — непростое и трудоемкое занятие. Только имеющий опыт и квалификацию печника мастер может установить дымоход по всем правилам нормативной документации СНиП, пожарной безопасности и здравоохранения.

Последствия некачественно выполненной гидроизоляции трубы

Если место прохода трубы или вентиляционного канала на крыше выполнить некачественно, то в дальнейшем могут появиться следующие проблемы:

Протечки. При некачественной гидроизоляции дымовой трубы на крыше появляются протечки.
Стропильная система начинает гнить. Протекающая вода попадает на деревянные элементы каркаса крыши. Эти элементы отсыревают, а затем гниют.
Коррозия кровельного материала. Внутренняя часть профлистов, в отличие от внешней, не покрыта защитной полимерной пленкой. Поэтому попадание влаги под профлисты вызывает их коррозию.
Отсыревание слоя утеплителя. При попадании влаги на утеплитель его теплоизоляционные свойства снижаются в два раза.

Кровельное покрытие будет служить долго, если качественно отделать стык между вентиляционной или печной трубой и профнастилом. Для этих целей применяют фартук из оцинкованной стали, силиконовый герметик, каучуковые или силиконовые эластичные проходки и самоклеящиеся гидроизоляционные ленты.

Правила использования хомутов

В зависимости от назначения крепления, хомут для дымохода рекомендуется закреплять надежно.

При сборке дымохода, стоит соблюдать правила, потому что ошибки, могут вызвать не только пожар, но и отравление продуктами горения. Правильное использование дымохода, будет выполнять свои функции на протяжении многих лет.

Установка крепежа, сама по себе требует соблюдения правил, для надежной и долговечной эксплуатации. Чтобы избежать появления отклонений от линии, требуется соблюдать, рекомендуемое расстояние между крепежными элементами.

Установка крепежа

Если устанавливаете опоры на большем расстоянии, есть риск падения дымохода. Рекомендуется учитывать, что при установке, стоит предусмотреть дополнительные монтажные кронштейны, до и после точки соединения, т.к, это гарантирует надежную работу.

Бывают случаи, когда при установке системы снаружи дома возникает препятствие, такое как здание или дерево и мы не получаем устойчивость, тогда хомут стеновой, возможно сделать своими руками.

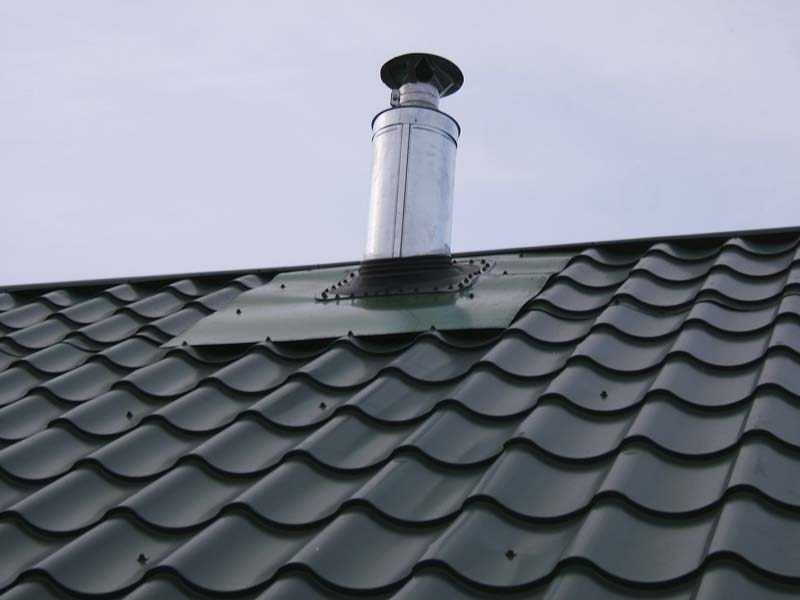

Проход печной металлической трубы через кровлю

Монтаж и установка железной печной трубы через крышу, это процесс, не терпящий спешки. Мастеру необходимо понимать особенности каждой кровли, с которой ему придется работать. Суть выполнения работ сводится к двум важным принципам:

После установки дымохода не должна быть потеряна целостность кровли, другими словами необходимо избежать ситуации, при которой после первого же дождя крыша даст течь. Часто вода сбегает прямо по установленному дымоходу. В то же время, гидроизоляция печной трубы на шиферной крыше существенно отличается от того как эта же операция выполняется по металлочерепице или мягкой битумной кровле.

Однослойный металлический дымоход сильно нагревается, поэтому необходимо установить теплоизоляционный барьер или короб.

Для дымоходов, изготовленных из разных материалов, имеется свое решение этой задачи. А именно:

Гидроизоляция кирпичной печной трубы — для нее используют специальную пластину. Для шиферной крыши потребуется изготовить специальный пьедестал, вокруг дымохода. На него сверху укладывается пластина на герметик для уплотнения.

Короб для трубы — используется в случае, если крыша сделана с использованием кровельного пирога. Дело в том, что нарушение целостности пирога приводит к потере гидроизоляционных и теплоизоляционных свойств. Чтобы избежать этого изготавливают специальный короб. Конструкция окружает дымоход по периметру и в него засыпается специальный теплоизолирующий состав. Защита трубы на крыше может быть выполнена с помощью специального изоляционного фартука. Преимуществом фартука является то, что он полностью повторяет изгибы кровельного материала и плотно прилегает, защищая от попадания влаги. Фартук представляет собой резиновое уплотнение, из прочного и стойкого к температурным и атмосферным явлениям материала. Установка кровельного покрытия вокруг круглой печной трубы является лучшим решением. В таком случае укладка материала осуществляется уже по полностью готовой конструкции. Это позволяет сузить необходимый проем. Для крыши, изготовленной из металлочерепицы или профнастила отверстие для дымохода можно сделать больше диаметра трубы всего на 0,5-1 см.

Разделка кровли должна выполняться с учетом материала, из которого она изготовлена, а также технических характеристик дымохода.

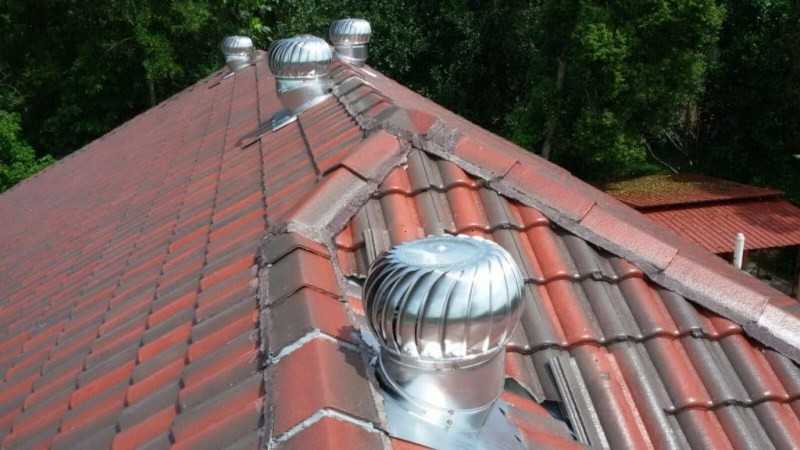

Вентиляционные трубы на крыше

На крыше можно увидеть не только печные трубы, но и вентиляционные. Они бывают отличные по свойствам своим и изготавливаются из непохожих веществ.

Индивидуальные вентиляционные трубы содержат в себе набор положительных и отрицательных качеств. И перед тем, как отдать предпочтение определенному типу трубы для вентиляции, стоит изучить эти качества.

Существует ряд рекомендаций к схематическому сооружению труб:

устойчивость к попаданию влаги;
устойчивость к появлению коррозии.

Так же следует учитывать тот факт, что из-за невысокой температуре на улице, на поверхности трубы образуются капельки влаги и они могут нанести урон всему сооружению.

Существует ряд признаков, по коим подбирают трубу:

подбирать стоит трубы не из массивного металла, они лучше будут пропускать воздушные массы;
чтобы уменьшить сопротивляемость воздушных масс, металл подбирают без шероховатостей;
постараться уменьшить число спаек, тогда возрастет прохождение воздушных масс;
вентиляционные сооружения обязаны быть легкими, тогда не возникнет сложностей с их установкой и демонтажем.

Контур устанавливаемой трубы возможен в нескольких вариантов: прямоугольника, круга, квадрата. От контура так же идет функциональная зависимость. Наиболее распространены вентиляционные трубы с круглыми контурами: в них нет препятствий для циркуляции воздушных масс. При изготовлении вентиляционных труб чаще используют пластик или оцинкованную сталь.

Как вывести трубу через крышу из металлочерепицы

Проектируя отопление загородного дома нужно подумать о способах прохождения трубы через кровлю. Для нее выбирают место недалеко от конька, в этом случае снижается риск образования конденсата.

Вариант прохождения дымохода «через конек», считается самым простым. В зимний период на коньке не скапливается снег. Еще один способ прохождения — это труба, установленная на скате крыши, недалеко от конька.

Чтобы вывести трубу через крышу из металлочерепицы, для начала нужно: сделать разметку места прохода, прорезать отверстие в кровле и установить планки примыкания или проходной элемент (для трубы круглой формы). Рассмотрим подробнее каждый этап выполнения работ.

depositphotos

Замеры и расчеты

На крыше с коньком, высоту рассчитывают в зависимости от интервала между трубой и коньком:

При интервале 1,5 метра высота трубы должна быть выше, чем конек крыши на 0,5 метра.
При интервале от 1,5 до 3 метров, конек и труба должны быть на одинаковом уровне.
Если интервал между трубой и коньком больше 3-х метров, то длину трубы над крышей можно определить на основании линии, которая проходит под углом 10 градусов от конькового пробега к горизонту.

Теплоизоляционные материалы, гидроизоляция и пароизоляция должны быть на расстоянии 15 см от кирпичной или бетонной печной трубы, если в качестве трубы выступает керамическое изделие, то допустимое расстояние равно 25 см.

Как прорезать отверстие

После того как месторасположение трубы определено, нужно провести разметку и подготовить отверстие в металлочерепице.

Слой покрытия, вместе с тепло и гидроизоляцией можно разрезать, используя для этого острый нож или большие ножницы. В металлочерепице сделать отверстие можно двумя способами:

Что влияет на алгоритм изготовления примыкания

Вариантов решения проблемы примыкания кровли существует великое множество, каждый профессиональный мастер вносит изменения с учетом конкретных особенностей и своего умения. Но есть несколько факторов, оказывающих критическое влияние на технологию производства работ.

Проход дымохода через кровлю — основные нюансы обустройства

Тип кровельного покрытия

Для покрытия крыш используются мягкие кровельные материалы, металлочерепица, профилированные листы, штучная натуральная или искусственная черепица, асбестобетонные листы. Каждое покрытие имеет свои нюансы изготовления примыканий, для них могут применяться как стандартные комплектующие, выпускаемые производителями покрытий, так и самодельные из оцинкованных стальных листов или рулонных мягких материалов.

Виды кровельных материалов

Таблица. Рекомендованные значения минимальных уклонов для кровельных покрытий.

Кровельный материал	Минимальный угол уклона ската, градусы
Профнастил	20
Рубероид	3-4
Металлочерепица	25
Асбестоцементный шифер	20-35
Керамическая, бетонная черепица	25
Еврошифер (ондулин)	6
Битумная мягкая черепица	11

Кровельные материалы — виды и фото

Тип стропильной системы

В зависимости от архитектурных параметров, крыша может быть плоской, наклонной, купольной и т. д. В зависимости от типа, меняется наклон стропил, вид основания и обрешетки под кровельные материалы, расположение несущих элементов конструкции. Все эти особенности обязательно должны учитываться во время выбора материалов и технологии примыкания кровли к трубе дымохода.

Основные элементы конструкции крыши

Формы крыш

Параметры дымохода

Дымоходы изготавливаются из кирпича, бетонных блоков, металлических или асбестоцементных труб. Конструкционные отличия влияют не только на технологию производства работ по примыканию, но и на выбор материалов

Дополнительно во время изготовления примыкания нужно принимать во внимание и месторасположение дымохода. Если он близко к коньку, то нужно пользоваться одной технологией, если он ближе к водосточным трубам, то следует работать с учетом этого фактора

Это касается не только способа отвода воды, но и материалов для герметизации.

Кирпичный дымоход

Есть еще одна особенность. Кирпичные дымоходы могут иметь ровные боковые плоскости или со специальными ступеньками для отвода воды. В зависимости от способа кладки дымохода, подбирается конкретный алгоритм изготовления примыкания кровли. Некоторые виды кирпичных дымоходов не требуют штробления.

Время установки примыкания

Работы по гидроизоляции примыкания могут выполняться во время монтажа кровли или уже после. Существуют способы герметизации дымохода без необходимости демонтажа установленных покрытий, все элементы укладываются сверху на существующую крышу.

Герметизация прямоугольной трубы

Для примера рассмотрим три варианта изготовления примыканий на различных типах кровельных материалов: кирпичных дымоходов по мягкой черепице и металлочерепице, и круглых по готовому покрытию. Именно эти варианты чаще всего встречаются во время строительства частных домов. Алгоритм производства работ позволяет выполнять их самостоятельно без привлечения дорогостоящих специалистов. Но лишь при одном условии – у вас есть опыт покрытия крыш, необходимые материалы и инструменты.

Дымоход проходит через мягкую кровлю

Зашивка труб над кровлей

Выполняют ее в определенных случаях:

Кладка была выложена из некачественных материалов и имеется опасение, что кирпич может не выдержать атмосферных нагрузок.
При достаточной высоте трубы отсутствует требуемая сила тяги. В таком случае прежде, как обшить дымоход, нужно уложить слой теплоизоляции. Для дымоотводящих конструкций используют негорючий материал, которым является базальтовая вата.
Когда на крышу можно вывести лишь пластиковые воздуховоды, имеющие легкий вес, тогда отсутствует необходимость в выполнении кирпичной кладки. Вместо этого сооружают прочный каркас, коммуникации проводят внутри него, а снаружи после укладки утеплителя делают зашивку.

Где следует расположить трубу на крыше

По мнению профессионалов, место, в котором труба выходит на крышу, должно располагаться как можно выше. Идеальным решением является конек, поскольку это наивысшая точка на кровле. Здесь тяга будет максимальной, а монтаж гидроизоляции проще.

Также важен следующий момент – чем дальше от конька находится дымоход, тем его нужно делать выше. Это обстоятельство не украшает крышу и в тоже время усложняет конструкцию.

Дымоходы могут иметь весьма затейливую форму. Примером служит крыша замка Шамбор, расположенного на Луаре. Она представляет собой настоящий шедевр, поскольку на ней установлено большое количество невероятно красивых дымоходов.

Форма труб влияет на аэродинамические характеристики. Установленные на их оголовок колпаки немного понижают силу тяги. Любые выступы, имеющиеся на обшивке труб, находящиеся в их верхней части, препятствуют созданию нормального уровня вентиляции.

Нередко возникает потребность в выводе над кровлей одиночной вентиляционной трубы. Например, вентиляцию, идущую от канализационного стояка, следует размещать отдельно. Это нужно, чтобы не допустить перехлеста с потоками воздуха от жилых помещений в результате возникновения обратной тяги.

В данном случае лучшим решением будет использование вместо кирпичной кладки вентиляционных пластиковых либо металлических выходов, которыми укомплектовывают многие виды новых кровельных систем.

выглядят эстетично;
отличаются герметичностью и надежностью,
регулируются по высоте;
хорошо защищают от осадков.

Проход дымохода через мягкую кровлю

Печные трубы всегда выходят на крышу. При неправильно обработанном примыкании мягкой кровли к дымоходу здесь начинаются протечки, а в худшем случае погрешности монтажа могут привести к возгоранию.

Как следует проводить дымоход, чтобы исключить вероятность протечек и пожара?

Варианты дымохода в мягкой кровле

Мягкая кровля может быть плоской и скатной. Сама труба – металлической, кирпичной, керамической, квадратной или круглой.

Проход дымохода через мягкую кровлю плоской крыши

В качестве основания — бетонная плита. Выводим прямоугольный дымоход:

Снять все слои пирога до бетона на прямоугольном участке с размерами, равными сечению трубы + запас 15 см.
Установить по периметру опалубку.
Выполнить бортик из бетона высотой 15 см. Дождаться схватывания.
Завести кровельное покрытие на стенки.
Установить на соединение материала кровли с бортиком металлическую полосу, укрепить дюбелями сквозь покрытие.
Установить на бортик отлив с капельником.

Если труба кирпичная, бортик не делают:

1. Заводят материал на стенки.

2. Ставят сверху металлический фартук.

3. Делают в стенке штробу полтора сантиметра глубиной (в кирпиче, не в шве!), заводят в нее край фартука.

4. Заливают герметиком.

Примыкание к дымоходу мягкой кровли на скатной крыше

В этом случае сначала необходимо установить фланец, который примет на себя нагрузку обрешетки, т.к. на этом участке она вырезана. Для изготовления фланца можно использовать трехмиллиметровый лист стали, к которому следует приварить ребра жесткости.

1. Освободить вокруг трубы полосу около четырех сантиметров.

2. Уложить по стенкам прокладку из базальтовой ваты.

3. Для герметизации круглых труб в комплект материала часто бывает включен металлический круглый фланец с резиновой/силиконовой гофрой. Если нет, можно приобрести отдельно. Фланец надевают на трубу, промазывают герметиком и фиксируют саморезами к обрешетке.

Обратите внимание

Есть разные модификации круглых фланцев. Некоторые нужно крепить к трубе хомутами. В других случаях элемент крепят к трубе и кровле и скрепляют шурупами.

Иногда устанавливают дополнительный фартук: верхний элемент ставится с нахлестом на нижний без фиксации друг к другу.

Фланец подбирается по диаметру дымохода и уклону ската.

Есть регулирующиеся модели.

Если труба прямоугольная, используется металлический фартук из четырех частей.

1. Верхнюю планку заводят под покрытие и фиксируют к трубе.

2. Остальные ставят поверх покрытия.

3. Под переднюю планку заводят галстук – широкий металлический лист с бортиками.

4. На кирпичных трубах делают штробы, в которые заводят верхний срез фартука. На остальных фартук ставят на резиновые уплотнители.

5. Швы заливают герметиком.

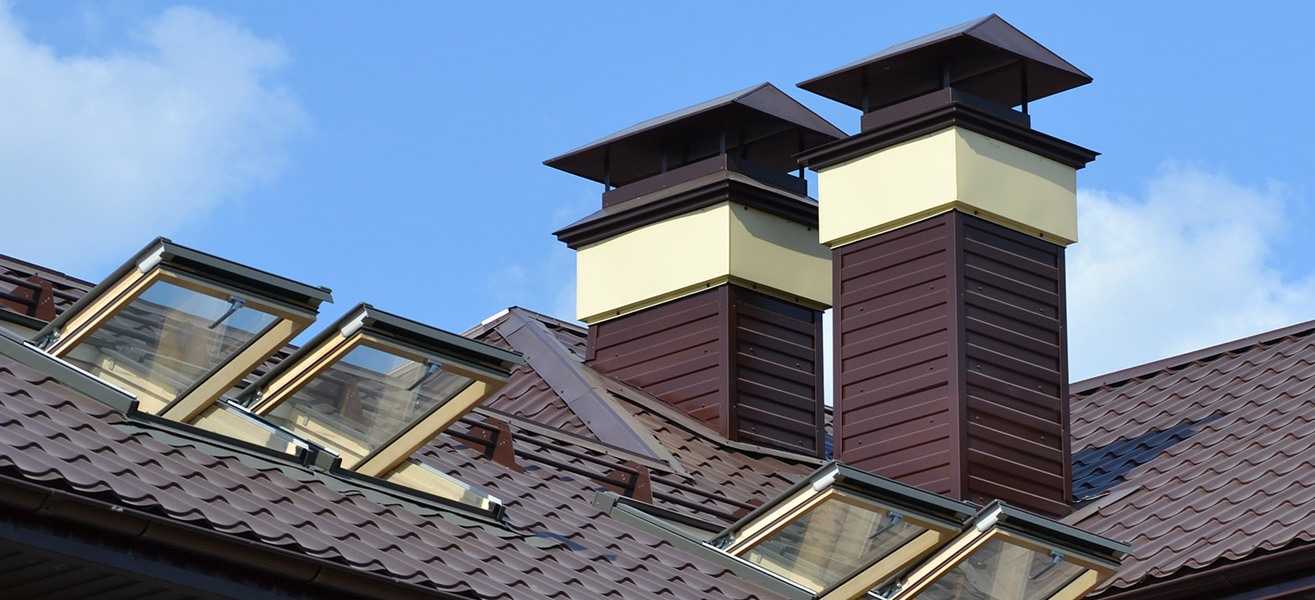

Материалы для отделки дымоходной трубы

От всех негативных воздействий, которым подвергается дымоход, будь то атмосферные или тепловые, защитит облицовка дымохода. Ко всему прочему отделка разными материалами сделает его более привлекательным.

Огнеупорный кирпич или плитка. Облицованные таким способом трубы будут гармонировать с любым кровельным материалом и, что привлекательно, на кирпиче или плитке почти незаметно загрязнений. Материал хорошо выдерживает перепады температур. Все швы замазываются специальным составом.
Отделка труб штукатуркой. Применяется акриловая, минеральная или силиконовая, но может применяться и обычная. Техника нанесения штукатурки не отличается от техники шпаклевания стен. Преимуществами материала можно назвать доступность, возможность окрашивания в любой цвет, простоту в нанесении и универсальность.
Цементно-волокнистые плиты легко справляются с большими колебаниями температур, не поддаются воздействию солнечных лучей и являются экологически чистым негорючим материалом.
Дымоход на крыше может быть отделан тем же материалом, что и сама кровля, например профнастилом. В таком случае за достаточно низкую стоимость можно получить привлекательного вида трубу.

Зачем отделывать трубу

Отделка дымохода придает архитектурному строению эстетичность и вид завершенности. Кроме того, облицовка дымоотвода обеспечивает:

Увеличение срока службы. Часть дымоотвода, расположенная с наружной стороны здания, постоянно подвержена температурным перепадам. Но когда совместно с этим происходит скапливание конденсата, материал, из которого сделан дымоход, разрушается в 2 раза быстрее. Чтобы это предотвратить, конструкцию утепляют и облицовывают. Благодаря утеплению точка замерзания передвигается за основу трубы. При этом температурный диапазон понижается, и конденсат внутри конструкции не скапливается.
Хорошую тягу. Если правильно утеплить трубу, то во время топки дымоотводящий канал будет равномерно прогреваться. При этом угарный газ, сажа и другие продукты горения полностью удаляются и не проникают в помещение.
Защиту от гниения. Чтобы внутрь кровельного пирога не попала влага, место соединения трубы и крыши отделывают. Если допустить брак и неправильно сделать герметизацию, атмосферные осадки проникнут внутрь, что приведет к плесени и гниению утеплителя и деревянных элементов.

Защита коммуникаций проводится специальными материалами по установленным нормам и правилам.
