Почему именно древесина

Любой домашний мастер подтвердит, что чаще всего во время ремонта или строительства приходится соединять между собой брус и бетон. Например, к фундаменту при постройке деревянного дома или при установке лаг для будущего пола, а также выполнение работ по облицовке стен и потолка. Везде нам приходится решать одну и ту же проблему – как надежнее присоединить дерево к бетону.

Крепление кабель канала к бетонной стене с помощью дюбелей

Как прикрепить брус к фундаменту

При возведении сруба или каркасного дома вопрос надежного соединения венцового бруса с бетонным основанием является главным, так как от его положительного решения будет зависеть устойчивость всего сооружения.

Анкер клин потолочный: специфика конструкции, стоимость

Анкеры, устанавливаемые на поверхности потолка, различаются по конструкции. Подразделяются на три вида.

1. Анкер клин потолочного типа применяется при установке конструкций в прочной основе. К такое основе следует отнести бетонные перекрытия, кирпич, камень. Особенностью анкерной техники считают замену ею сварочных работ, поскольку такой вид крепления гарантирует прочность, а также привлекательный и эстетичный вид.

Применяется рассматриваемый тип потолочного анкера при установке реек, металлических уголков и крупномасштабного листового материала к потолочной плоскости из полнотелого кирпича, а также камня и бетона.

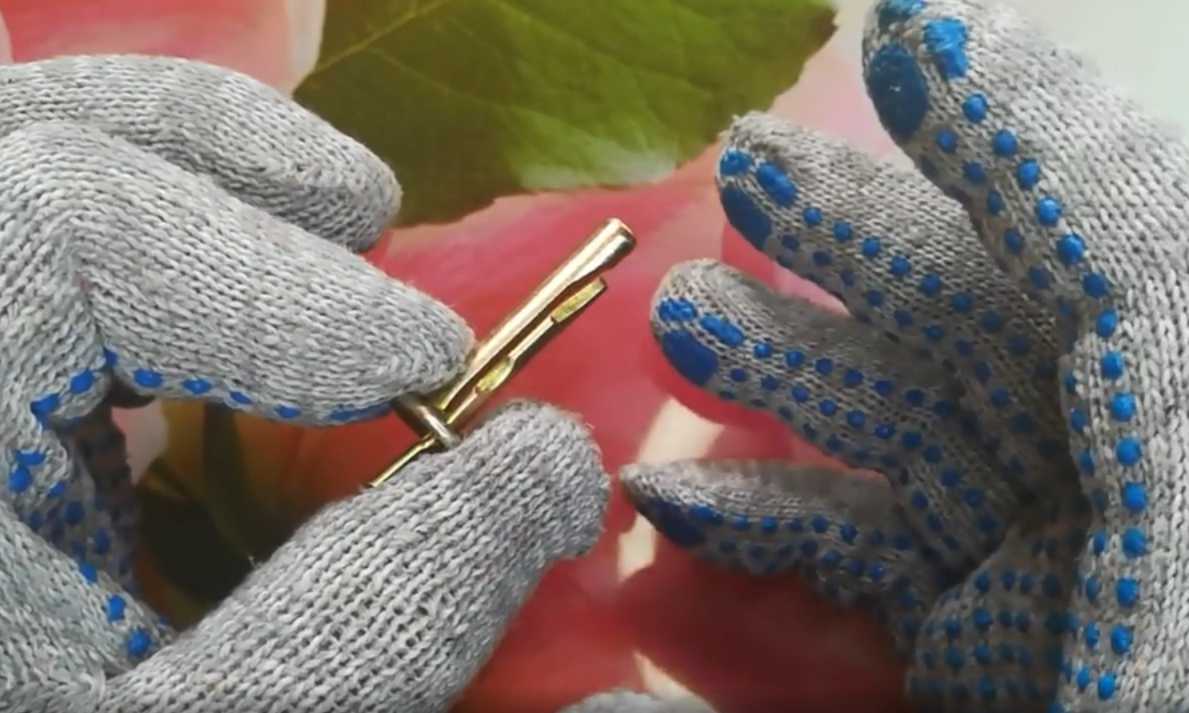

Анкер клин потолочного типа состоит из нескольких конструктивных элементов:

• непосредственно сам клин;
• шпилька, выполненная из металла. На ней сформирована проточка для фиксации клина;
• утолщение. На концевой части располагается стопорная шляпка.

Конструкция данного вида крепления позволяет выполнять фиксацию просто и надежно. Анкер с клином применяется при создании прочных соединений.

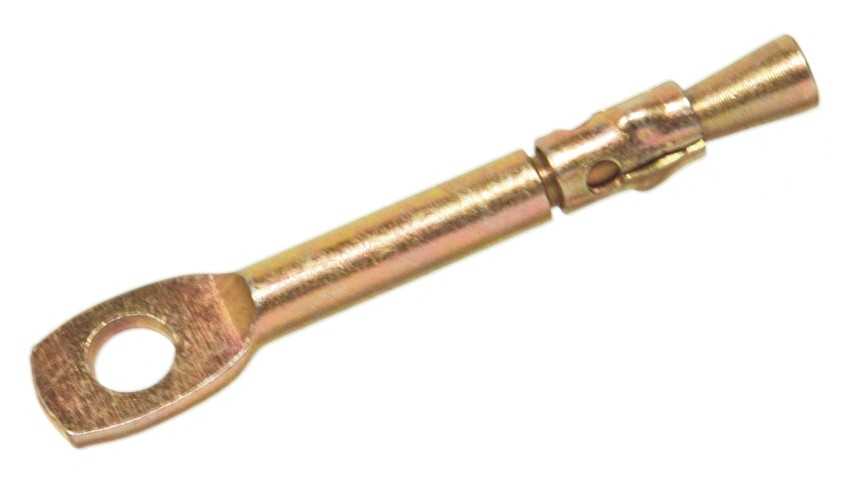

1. Такая разновидность соединения, как анкер потолочный, имеющий ушко, применяется при креплении светильников, в процесса монтажа подвесного потолка. Перечисленные работы также должны производиться в бетонном основании, могут быть выполнены в кирпиче и каменной поверхности. Процесс использования такого типа анкера состоит в следующем. В отверстие ушка продевается выбранный подвесной элемент. Это добавляет максимум удобства при использовании рассматриваемого типа анкерного крепления. Стандартный размер отверстия ушка в нем — 6,3 мм.
2. Анкер крюк потолочного типа используется для крепления подвесного оборудования. Установка подвесной люстры с использованием анкер крюка выполняется с минимальными потерями времени. Стоимость анкеров потолочных разных типов может незначительно различаться. Цена зависит от производителя, размеров крепления и особенностей конструкции.

Подбор креплений

Потолочное крепление побирается в зависимости от следующих параметров:

• вида крепежного элемента;
• типа потолочного покрытия;
• веса фиксируемой конструкции.

Разберем различные виды крепежных элементов и возможность их установки в тех или иных условиях. Основными видами крепежей для потолка являются:

Правила выбора саморезов

Самый простой способ крепления конструкций – это использование саморезов.

Саморезы по предназначению разделяются на два вида:

• саморезы по дереву;
• саморезы по металлу.

Саморезы, предназначенные для дерева, используются исключительно при фиксации элементов небольшого веса на деревянные потолочные перекрытия (например, в дачных домах). Крепежные элементы бывают трех видов:

1. стандартные с разным шагом резьбы. Если саморезы имеют черный цвет, то металл, из которого они сделаны, каленый (более прочный). Саморезы желтого и серого цветов менее прочны, так как материал не подвергался закалке;

Ошибки и правила при монтаже бандажной ленты

одной лентой на опоре можно крепить одновременно не более 2-х крюков

в самом начале натяжки ленты контролируйте чтобы носик инструмента встал ровно по отношению к скрепе. Иначе может произойти ее закусывание, как показано в этом видео:

при установке крюка и затяжки ленты на анкерных опорах, проверяйте правильность его расположения. Нагрузка на него не должна прикладываться в сторону перпендикулярную его позиционированию

не допускается слабина ленты даже если ее натяжке мешают другие элементы опоры (например заземляющий спуск)

проверяйте чтобы бандажная лента была именно из нержавеющей стали. Иначе после длительной эксплуатации она будет выглядеть вот таким образом.

Инструкция по работе с машинкой для натяжки стальной ленты — скачать

Принцип работы и применение

Бетон является пористым неоднородным по структуре материалом. И в местах креплений появляются разнообразные усилия – на скручивание, изгиб, сдвиг, срез, сжатие, вырыв. Их бетонный анкер берет на себя, распределяя совместно с несущей конструкцией.

Основные принципы работы анкеров для бетона:

• В момент взаимодействия материала основания и анкера появляется сила трения – распор выполняется дюбелями, металлическими цангами.
• Когда на глубине анкеровки материал дает сопротивление излому или смятию – за счет цанговых втулок на крепеже, изогнутой формы стержня, расширения.
• Нагрузки в месте контакта основания и стержня компенсируются касательными напряжениями при замоноличивании или склеивании – так работают закладные гладкие, клеевые анкера.

Анкера для бетона могут быть разных конструкций, различных видов, размеров. Производятся из специальной стали по ГОСТу, покрываются слоем средства против коррозии. Стержень может быть диаметром 6-20 миллиметров, длиной – до 220 миллиметров.

Любой анкер включает такие части:

• Сам болт
• Конус со слоем резьбы внутри
• Втулка со специальными вырезами

Анкеры выполняют конструктивную либо несущую функцию. Несущая функция реализована в случаях соединения плит перекрытия, балок, колонн, балконных консолей, лестничных площадок и маршей, отделочных и стеновых панелей, инженерного оборудования, коммуникаций, вытяжек, потолочных светильников и т.д. Также анкера применяются для монтажа лаг на бетонные либо пустотные полы. Ими крепят на стены электрооборудование, навесную мебель.

Конструктивный крепеж применяется для противодействия смещению частей узла, если их устойчивость гарантируется собственным весом, также анкера актуальны при рихтовке в строительстве.

Подбор креплений

Потолочное крепление побирается в зависимости от следующих параметров:

• вида крепежного элемента;
• типа потолочного покрытия;
• веса фиксируемой конструкции.

Разберем различные виды крепежных элементов и возможность их установки в тех или иных условиях. Основными видами крепежей для потолка являются:

• саморезы;
• анкерные болты;
• подвесы;
• кронштейны.

Правила выбора саморезов

Самый простой способ крепления конструкций – это использование саморезов.

Саморезы по предназначению разделяются на два вида:

• саморезы по дереву;
• саморезы по металлу.

Саморезы, предназначенные для дерева, используются исключительно при фиксации элементов небольшого веса на деревянные потолочные перекрытия (например, в дачных домах). Крепежные элементы бывают трех видов:

1. стандартные с разным шагом резьбы. Если саморезы имеют черный цвет, то металл, из которого они сделаны, каленый (более прочный). Саморезы желтого и серого цветов менее прочны, так как материал не подвергался закалке;

Стандартный крепежный элемент для деревянных поверхностей

1. оснащенные пресс-шайбой. Такие саморезы отличаются меньшими размерами, но за счет увеличения площади фиксации способны выдерживать более сильную нагрузку;

Крепеж по дереву для более тяжелых изделий

1. оснащенные шестигранной головкой. Саморезы с головкой закручиваются гаечным ключом. Они более прочные, но перед установкой требуется сверление отверстий.

Крепежи для дерева с шестигранной головкой

Если требуется произвести крепление к металлической поверхности потолка, то используются саморезы по металлу. Крепежи для металлических поверхностей бывают:

стандартными с частым шагом резьбового наконечника. Используются для фиксации к металлу, толщина которого не превышает 0,7 мм;

Стандартные крепления к металлической поверхности

оснащенными специальным наконечником, который позволяет закрепить изделие без предварительной сверловки. Изделия могут быть использованы для любых поверхностей.

Варианты изготовления

Наиболее распространены следующие виды анкера для дерева:

• болт с шестигранной головкой. Его применяют для крепления различных кронштейнов, пластин и других плоских и больших конструкций с проушинами к деревянным основаниям;
• шпилька с гайкой, который вкручивается ключом (рожковым или разводным);
• крюк, играющий роль прочного подвеса и подходящий для монтажа люстр, подвесных полок, фонарей и так далее;
• кольцо выполняет те же функции, что и крюк. Главная его отличительная особенность — кольцо мешает подвешенному изделию соскочить с него при перемещении в пространстве (например, кольцо можно использовать при создании детских качелей). Для прикрепления к нему подвесной конструкции применяют резьбовые или пружинные карабины.

Монтаж и демонтаж

При монтаже анкера клинового типа, работающего по распорному принципу, нет необходимости строго контролировать глубину отверстия, в которое будет устанавливаться крепеж. Принцип работы такого изделия, как анкер с высокой степенью расклинивания, основан на том, что, когда на его резьбовой части затягивается гайка, его муфта двигается по хвостовику, запуская тем самым внутренний распорный механизм. Внешние элементы последнего входят в зацепление с внутренними стенками отверстия, распирая его, что обеспечивает высочайшую надежность фиксации.

Принцип монтажа анкера-клина: высверлить, очистить, забить, закрутить

Монтаж такого внутреннего клинового зажима выполняется в следующей последовательности.

• В строительной конструкции, на которую будет крепиться какой-либо предмет при помощи анкера клинового типа, высверливается отверстие. Диаметр отверстия должен точно соответствовать поперечному .
• Отверстие, в которое будет устанавливаться анкер с высокой степенью расклинивания, совсем необязательно подвергать тщательной очистке – достаточно просто удалить из него строительную пыль и частички раскрошившегося материала.
• После того как отверстие подготовлено, в него вставляется сам анкер, который можно забить, используя обычный молоток.
• После выполнения всех вышеуказанных манипуляций можно приступать к соединению клинового анкера с посадочной частью закрепляемого предмета. Для этого используется специальная гайка, присутствующая в конструкции крепежного изделия. При вращении такой гайки происходит не только прижатие посадочной части закрепляемого предмета к поверхности строительной конструкции, но и срабатывание внутреннего зажима, который, разжимаясь внутри отверстия, образует с ним надежное соединение.

При установке клинового , принцип работы которого мы рассмотрели выше, следует учитывать тот факт, что, возможно, вам придется в дальнейшем демонтировать анкер. Чтобы выполнить процедуру демонтажа анкерного клинового зажима, не нанося серьезного вреда поверхности, на которой он установлен, отверстие под него следует выполнять несколько большей глубины, чем длина самого анкерного болта.

Анкерный болт, установленный в такое отверстие, достаточно освободить от верхней гайки, сняв закрепленный предмет, и забить до самого конца. Небольшое и аккуратное отверстие, оставшееся на месте , можно будет заделать при помощи цементного раствора или шпаклевки.

Подготовка к установке анкера в бетон

Под вопросом «как установить анкер в бетон» подразумевается не только сама процедура установки, но и выбор типоразмера метиза. Ведь неправильный выбор крепежа чреват негативными последствиями. В этом случае возможны разрушения или трещины в бетоне, поломка крепежного элемента, его изгиб или вырыв, преждевременная коррозия.

Выбирая анкер, следует ознакомиться с его техническими характеристиками, указанными на упаковке (например, 8 10/60-115). Это означает:

• Первая цифра – диаметр резьбы. Она важна для выбора ключа, если снаружи есть шестигранная головка.
• Вторая – наружный диаметр втулки. По нему подбирают сверло.
• Третья – глубина отверстия под установку. Необходима для выбора анкера по толщине стены.
• И последняя – общая длина крепежа.

Установка креплений

Если выбраны такие способы крепления, как саморезы, подвесы или кронштейны, то их установка производится так:

1. размечается область фиксации крепежа;
2. просверливаются отверстия;
3. вкручиваются (вбиваются) фиксирующие саморезы (болты).

Установка анкерных болтов своими руками выполняется так:

1. в отмеченном месте просверливается отверстие, размеры которого полностью совпадают с размерами болта;
2. в отверстие вставляется анкерный болт. Если он входит не полностью, то отверстие требуется дополнительно углубить;
3. болт фиксируется предусмотренным способом (поворачиванием болта или крюка, путем дополнительно вбивания для расширения клина).

Схема установки анкерного болта

Как закрепить люстру на потолке, смотрите на видео.

При выборе способа крепления рекомендуется создать запас дополнительной прочности подвешиваемого устройства. Это позволит избежать проблем в критических случаях.

Применение

Демонтировать потом предмет, закрепленный анкер-клином, сложно

Длинные анкера большого диаметра, вплоть до 20×117, применяются в строительстве больших сооружений, они способны удерживать несколько десятков тонн. Простые анкера используются в быту. Анкер-клин 6×40 в плотном материале – бетоне, кирпиче – выдерживает нагрузку до 300 кг, анкер-клин 6×60 – до полутонны. Но нужно учитывать, что материал, в котором анкер установлен, должен быть очень плотным.

Потолочный анкер-клин применяется в основном строительстве для подвешивания тяжелых элементов к потолку, таких как ленты, швеллера, листовой металл. Может также использоваться и на стенах.

Недостатки анкер-клина:

1. Его нельзя использовать повторно.
2. Потолочный крепеж сложно демонтировать, только если срезать болгаркой или резаком шляпку. Но обычно этот крепеж не используются на временных узлах.

Анкеры: их эффективность и разновидности

Эффективность анкерных болтов говорит сама за себя, это новейшее современное приспособление, которое быстро набирает популярность благодаря своей простоте в использовании и практичности. На данный момент для них не существует аналогов, которые могли бы сравниться по экономии и физическим характеристикам. Взяв за основу физические законы рассредоточения нагрузки по плоскости, специалисты пришли к очень эффективному решению и создали данное приспособление.

Анкерные болты делятся на несколько видов

Анкера бывают различных типов, имеют примерно одинаковые свойства и функции, каждый имеет принципиальное отличие. Они разделяются на следующие виды и подвиды:

1. Механические: – закладной; – распорный; – забивной; – клиновой; – болт с кольцом или крючком; – рамный; – шпилька; – фасадный; – потолочный; – пружинка.
2. Химические: – крепеж-монолит; – для наружных и внутренних работ; – для крепежа в рыхлых и тонкостенных основах; – стойкие к вибрациям; – долго служащее;
3. Пластиковые.
4. Грунтовые.
5. Для устройства фундамента.
6. Регулировочные по высоте. Подобрать подходящий вид не составит труда

Где купить?

При необходимости создания прочного крепления выбираются на анкеры, устанавливаемые в потолок — они не имеют сложностей в монтаже, доступны по стоимости и надолго сохраняют качества: жесткость и прочность соединения, привлекательный внешний вид. Где купить анкеры и остаться довольным покупкой?

Купить анкер потолочный можно в строительных магазинах. Сегодня в продаже представлены все разновидности данного типа соединения, цена их относительно невысока. Надежность установки и широкие возможности для применения сделали анкер потолочный одним из наиболее востребованных типов крепления.

Анкер разжимной

Разжимной анкер (четырехлепестковый, гильзовый) с широкой зоной расклинивания состоит из гильзы и резьбового стержня: болта, шпильки с гайкой, винта с кольцом или крючком (Рис. 6). Гильза (Рис. 7) – четыре продольных лепестка (1), охваченные с одной стороной жесткой обоймой (2), а с другой – пружинным кольцом (3). Со стороны кольца расположена конусная распорная гайка (4). Со стороны обоймы – ввинчивается резьбовой стержень. При вращении он начинает вытягивать на себя конусную гайку, которая в свою очередь разжимает лепестки гильзы. Происходит закрепление трением (Рис. 8). При установке применяется сквозной монтаж.

Рис. 6

Рис. 7 Рис. 8

Чем выполнить анкерное крепление сейфа к бетонному полу

В нынешних реалиях все чаще возникает вопрос, как и чем надежно закрепить сейф в квартире, потому что, во-первых, не все торговцы предлагают такую услугу, а во-вторых, многие предпочитают делать монтаж самостоятельно. Закрепление стального хранилища обычно делается в целях предотвращения несанкционированного выноса. Наиболее надежно это удается сделать с помощью якорных болтов на цементно-песчаной или бетонной стяжке.

Нормативные условия по монтажу сейфов регулируются ГОСТ Р 50862-2005. Для крепежа используют анкерное клиновое крепление к полу, которое способно выдержать от 500 до 3 000 кг нагрузки на разрыв. Оптимальная длина болтов составляет 100-300 мм, а диаметр – от 8 до 20 мм. При монтаже нужно учитывать следующие условия:

• Толщина перекрытия или основания пола должна быть не менее 150 мм.
• При необходимости засверливания отверстий в местах, не предусмотренных конструкцией, следует учитывать, что в огнестойком или засыпном сейфе нарушать герметичность нельзя.
• Самостоятельное нарушение целостности корпуса может привести к прекращению действия сертификата.

Как крепить анкерный болт

Если вам необходимо закрепить или повесить что-то тяжелое и массивное, то варианта лучше, чем анкерный болт придумать невозможно. Видели все эти оптоволоконные провода, которые протянуты между зданиями? Они имеют достаточно большой вес. Именно анкеры держат всю эту паутину.

Анкерный болт оптимален при двух условиях. Во-первых, если планируется повесить тяжелый груз. Во-вторых, материал места крепления плотный и твердый. Да, такой крепеж не годится для хрупких поверхностей. Его основной ареал применения — бетон, природный камень и полнотелый кирпич. В нашей статье мы подробно поговорим о видах популярных анкерных болтов, определим их назначение, методы установки и конструкцию.

Видов анкерных болтов достаточно, чтоб удивить обывателя. Это вполне справедливо. Каждый крепеж создавался под определенный вид груза и нюансы его крепления. Есть даже метизы, которые используются только для определенных вещей. Рассмотрим самые основные.

Популярные виды металлических анкеров для стен и напольных поверхностей

С гайкой

Наиболее простой вид крепежа, состоящий из шпильки и клина в гильзе из металла. В центральной части гильзы есть прорези до самого клина и уплотняющие наплывы. В рабочее состояние конструкция приводится путем вращения гайки. Габариты клина подобраны так, что диаметр основания конуса соответствует внешнему диаметру гильзы.

При выборе вида анкеров для бетонных или кирпичных стен следует учитывать, что болты изготавливают из разных сталей. Учитывая это, их используют в местах с повышенной влажностью, сухих помещениях и в агрессивных средах. Длина изделий может достигать 300 мм, а диаметр – 28 мм. Так что можно смело организовать даже крепление сейфа в квартире или в офисе.

По аналогичной схеме работает болт с потайной головкой. Роль гайки выполняет винт со шляпкой под крестовую или шлицевую отвертку. Рабочая нагрузка не должна превышать 25% от максимального режима на вырывание.

Клиновой

Если начинающий строитель еще не знает, какие бывают анкера для крепления тяжелого оборудования, то стоит обратить внимание на клиновой крепеж. Конструктивно этот тип чем-то напоминает предыдущий, лишь с тем различием, что болт имеет короткую муфту, которая надета на шпильку перед клином

Принцип монтажа заключается в следующем:

• Перфоратором сверлится отверстие соответствующего диаметра.
• Гильза вставляется в отверстие.
• Закручивая гайку, шпилька тянет клин и распирает лопасти гильзы.

Этот вид крепления идеален при монтаже агрегатов на кирпичную или бетонную основу. Гарантией прочного соединения выступают силы трения и упор расширенных элементов.

С кольцом

Основные виды анкерных болтов включают изделие с кольцом, которое используется для крепления подвесных агрегатов и конструкций. Элемент представляет собой шпильку с кольцом на одной стороне, и резьбой с другой. Она комплектуется гайкой и шайбой для надежной фиксации.

Клин Bierbach

Данный вид выполнен в форме гвоздя с пазом, внутрь которого забивается металлический клин. В основном механизм применяется для фиксации потолочного профиля, рам и подвесных потолков. Но в некоторых случаях таким анкерным креплением с клином монтируют коммуникации к полу или стене.

Особенно ценится в строительстве противопожарная устойчивость бирбаха. Во время пожара крепеж из металла не позволит потолочной конструкции упасть, как это обычно случается в системах с пластиковыми дюбелями.

Забивной

Представляет собой небольшую гильзу с внутренней резьбой и конусной полостью. На конце сделаны четыре прорези с наружным рифлением. Крепеж вбивается в отверстие с применением специальной насадки, после чего в него вкручивается болт или винт.

Рамный

Конструкция состоит из гильзы, винта и конической гайки. Закручивая винт, гильза внутри отверстия расширяется и происходит «якорение». Традиционно используют такой анкерный узел для кирпичной стены при установке дверных блоков и оконных рам.

Винтовой

Специальный тип для фиксации элементов в материалах со слабой прочностью, например, в блоках с высокой пустотностью. Гильза имеет прорези, которые ослаблены вырезами, а на конце закручивается гайка. Когда винт закручивается, то гильза деформируется. Ламели разжимаются, насколько им позволяет специфика материала основания.

Инструкция по монтажу

Анкеры по бетону монтируют до начала заливки монолита или на уже готовое основание. В первом случае шпильку, болт или другую закладную деталь закрепляют проволокой или приваривают к арматурному каркасу, затем заливают раствор.

Чтобы уберечь резьбу от загрязнения, ее закрывают пленкой. К последующим работам приступают после набора бетоном прочности.

Во втором случае технология включает подготовку скважины и установку изделия.

Сверление

Перед тем, как установить распорный, забивной или разжимной анкерный болт в бетон, подготавливают отверстие:

1. Размечают положения метизов на основании
2. Дрелью или перфоратором просверливают скважину на 20 мм длиннее стержня и диаметром, рекомендуемым маркировкой болта.
3. При помощи пылесоса очищают отверстие от остатков сверления.

Если нужно закрепить какую-либо деталь на основании, сначала просверливают ее, а затем сквозь готовое отверстие проделывают скважину в несущем элементе.

Монтаж анкера с гайкой

Установку анкерного болта с гайкой применяют для закрепления конструкций небольшой толщины, например, деревянной доски или металлического уголка, к основанию.

Болт забивают в отверстие молотком, закручивают гайку ключом. Рекомендуется использовать накладку из бруска или обрезка доски, чтобы не повредить верхнюю часть метиза с резьбой.

Для подвешивания бытовой техники или оборудования на вертикальную поверхность применяют анкеры с кронштейном вместо гайки. Его вкручивают до упора, следя, чтобы крюк занял нужное положение.

Монтаж химического анкера

Жидкие или инъекционные дюбели устанавливают согласно инструкции изготовителя. Их выпускают в капсулах или картриджах.

Монтаж каждого вида имеет свои особенности:

• Капсулу помещают в отверстие, затем вкручивают болт или шпильку. Выжидают до полного затвердения состава.
• Картридж заряжают в пистолет, заполняют скважину под давлением, монтируют метиз.

Как крепить анкерный болт

Если вам необходимо закрепить или повесить что-то тяжелое и массивное, то варианта лучше, чем анкерный болт придумать невозможно. Видели все эти оптоволоконные провода, которые протянуты между зданиями? Они имеют достаточно большой вес. Именно анкеры держат всю эту паутину.

Анкерный болт оптимален при двух условиях. Во-первых, если планируется повесить тяжелый груз. Во-вторых, материал места крепления плотный и твердый. Да, такой крепеж не годится для хрупких поверхностей. Его основной ареал применения — бетон, природный камень и полнотелый кирпич. В нашей статье мы подробно поговорим о видах популярных анкерных болтов, определим их назначение, методы установки и конструкцию.

Видов анкерных болтов достаточно, чтоб удивить обывателя. Это вполне справедливо. Каждый крепеж создавался под определенный вид груза и нюансы его крепления. Есть даже метизы, которые используются только для определенных вещей. Рассмотрим самые основные.
