Подбираем канализационные трубы в частный дом и на дачу

Подбираем трубопровод в частный дом и на дачу

Порядок действий:

1. Пересчитайте все подключаемое оборудование и рассортируйте по нагрузке на сеть (унитазы и биде единовременно сбрасывают большие массы). По таблице выше подберите, какой диаметр нужно к ним подключать.
2. Рассчитайте нагрузки на стояки и общий вывод. Для частного дома – диаметр наружного отвода (бытовая канализация + дождевые стоки).
3. Отдельно выделяется оборудование, сбрасывающее воду, близкую к кипению. Исходя из этого, уточните материал, наиболее подходящий в данном случае.
4. Полученная система (отводы, стояк, фановая, внешний вывод), скорее всего, будет комбинированной по материалам (ПВХ+металл). Некоторые типы систем, затратные при монтаже (бетонные), окупаются долгим сроком службы.
5. Разметив приблизительную схему прокладки, учитывайте, что повороты срезаются под 45 градусов и засоры возникают обычно на этих участках и на ветвлениях системы. Если поблизости нет подключаемых устройств, имеет смысл обустроить ревизионные отверстия.

Помните о том, что расчет выполняется с запасом (в многоквартирных домах общедомовые стояки уже учитывают возможные нагрузки, но могут не держать давление).

Как выбрать трубы для канализации: отличительные особенности разных видов

Прежде чем приобрести трубу для канализации, надо точно знать место её установки. От этого напрямую будут зависеть требования, предъявляемые к размерам и материалу, из которого она изготавливается. Предлагаем познакомиться с отличительными особенностями труб разного вида.

К выбору труб стоит подойти ответственноФОТО: lipetskmedia.ru

Наружная

Данный вид труб для канализации рассчитан на значительную эксплуатационную нагрузку. Имеют стенки с большой толщины. Устойчивы к воздействию большинства негативных факторов. Минимальные поперечные размеры 200–300 мм для обеспечения достаточной пропускной способности. Для изготовления используются различные материалы: чугун, пластик, керамика, бетон. Последний получил наибольшее распространение.

К отличительной особенности стоит отнести необходимость теплоизоляции. Даже если по своим техническим характеристикам материал допускает эксплуатацию при отрицательной температуре, при возникновении значительной нагрузки труба может растрескаться.

Наружные имеют большой диаметрФОТО: theindustryanalysis.co

Внутренняя

Данный вид труб используется для подключения к канализации сантехнических приборов и бытовой техники, для работы которых требуется вода. Его основным назначением является перенаправление стоков во внешнюю канализацию. Монтируется в условиях ограниченного пространства, а потому имеет небольшие поперечные размеры. Изготавливается преимущественно из пластика. Для внутренних труб характерна:

• отличная пропускная способность. Внутренняя поверхность выполняется абсолютно гладкой, чтобы предотвратить образование мыльных либо жировых отложений, скопления мусора;
• невысокая цена. Они обходятся намного дешевле изделий, предназначенных для устройства наружной системы;
• возможность соединения с помощью фитингов. Последние позволяют сформировать различные конструкционные элементы. Фитинги используются для разветвления трубопроводов либо формирования изгиба под нужным углом.

У внутренних небольшие поперечные размерыФОТО: vikplast.by

Напорная

Напорные трубы приобретают для систем, в состав которых входит насос. С его помощью обеспечивается стабильная работа канализации для нескольких санузлов и создаётся необходимый уровень давления в автономных канализационных системах.

Наличие насоса приводит к постоянному изменению давления на трубы. Чтобы обеспечить стабильную работу конструкции, последние изготавливаются достаточно прочными и надёжными. Как правило, у них большая толщина стенки.

Напорные выдерживают значительную нагрузкуФОТО: pipe.uz

Самотёчная

Используется при монтаже внутренней канализации и частично внешней. Как правило, устанавливается в одноэтажных строениях. Рассчитана на эксплуатацию при нормальной нагрузке. Повышенную не выдерживает.

Безнапорные не рассчитаны на большую нагрузкуФОТО: vladtermo.ru

Использование расчетного и оптимального уровня наполняемости

Также у пластиковой, асбестоцементной или обязательно должен быть рассчитан уровень наполненности. Это понятие определяет, какой должна быть скорость движения потока в трубе, чтобы она не засорилась. Естественно, от наполненности также зависит уклон. Вычислить расчетную наполненность можно при помощи формулы:

• Н – уровень воды в трубе;
• D – ее диаметр.

Минимальный допустимый СНиП 2.04.01-85 уровень наполняемости, согласно СНиПа — Y=0,3, а максимальный Y=1, но в таком случае канализационная труба полная, а, следовательно, уклона нет, значит нужно выбирать 50-60%. На практике расчетная наполняемость лежит в диапазоне: 0,3

Источник

Как составить схему внешней канализации

Наружная канализация имеет один важный фактор – необходимость проведения земляных работ. При строительстве и монтаже внешнего варианта канализационной системы необходимо точно знать последовательность процесса и некоторые его технологические стороны. Достаточно большое количество владельцев земельных участков составляют схему и занимаются прокладкой канализации самостоятельно.

На следующие факторы нужно обязательно обратить внимание при строительстве:

Выбор правильного угла наклона, при котором сточные воды будут беспрепятственно и быстро достигать септика, выгребной ямы или локальной очистительной станции. Угол наклона составляет 2-3 см как внешней, так и для внутренней канализационной системы. При нарушении данного фактора, в трубах будет задерживаться большое количество сточных отходов, что приведёт к частым засорениям и нестабильной работе всей системы.
Трубы необходимо укладывать ниже промерзания грунта. Данные о глубине промерзания почвы указываются в большинстве источников в интернете. В некоторых областях, почва промерзает слишком глубоко и провести канализацию глубже этого уровня будет слишком дорого. При этом можно сделать схему немного выше, но тогда следует утеплить систему более дорогостоящими и современными материалами. Если не будут учитываться данные факторы, то в холодные периоды сточные воды замёрзнут, и придётся ждать потепления.
Внешняя канализационная система должна монтироваться без углов или их слишком большого количества. Корректное изменение направления трубопровода подразумевает угол под 45 градусов. Это не будет создавать препятствий сточным водам, так как при угле в 90 градусов возможно частое образование заторов, которые приходится расчищать вручную.
Посередине системы канализации необходима установка бетонного кольца. Данный элемент называется смотровым колодцем и служит для свободного доступа к трубам. Такие же кольца необходимо устанавливать в местах, где система меняет направление.
В современном строительстве, септик устанавливают готовый. Он имеет вид резервуара, выполненного из металла или другого долговечного материала

Поэтому при установке такого септика необходимо смотреть, чтобы его входное отверстие было направлено в сторону дома.
При выборе канализационных труб своё внимание следует остановить на продукции из пластика. Они соответствуют всем современным технологическим требованиям, долговечны и не требуют специализированного оборудования при монтаже.
Следует знать технические характеристики труб

Если септик находится на порядочном расстоянии от дома, то диаметр трубопровода следует увеличить, что скажется на стоимости строительных материалов.

Пластиковые трубы для канализации из полипропилена

Для наружной канализации они непригодны, не стоит даже рассматривать их для прокладки линии от фундамента до септика – жесткость такого материала минимальная. Под давлением земли она может деформироваться, в результате чего пропускная способность канала значительно уменьшится. Еще один значительный «минус» такого материала при наружном использовании – высокая повреждаемость грызунами.

Трубы для канализации полиэтиленовые и пропиленовые идеально подойдут для внутренней прокладки, так как они имеют на уровень выше термостойкость – до 80 градусов постоянного воздействия и до 120 периодическое повышение температуры. Как правило, их покупают для отводов на раковину, ванную, стиральную машинку и в других местах, где температура может повышаться до 80 и выше градусов. Полипропилен практически не горит, только плавится, поэтому рекомендуется для мест с повышенным риском воспламенения.

Общие рекомендации по подбору труб ПВХ для канализации

• Нарисуйте эскиз будущей канализационной системы. На нем укажите длину и диаметр труб, места подключения сантехники, углы наклона и т. л.
• По рисунку определитесь с количеством и номенклатурой водопроводной арматуры.
• Нанесите схему на стены и пол, еще раз проверьте ее значения. Если все в норме, то можно штробить канавки под трубы. Размеры канавок должны отвечать диаметру канализации.

Составление схемы канализации и предварительная раскладка труб помогут избежать ошибок при монтаже

Диаметр выходящей из квартиры пластиковой трубы должен равняться размерам магистральной, это минимизирует вероятность засорения. Для пятиэтажных домов достаточно ставить трубы Ø 110 мм, с возрастанием этажности магистральные трубы увеличиваются до диаметра 200 мм. Если подземные коммуникации соединяют несколько домов, диаметр труб может увеличиваться до 300 м и более. Надземные соединения делаются раструбными, подземные чаще всего фланцевые.

Перечень используемых фитингов

Для монтажа труб различного диаметра надо подготовить набор фитингов. Количество и точный перечень определяется самостоятельно.

Таблица 2. Перечень элементов для монтажа труб.

Наименование элемента	Краткое описание
Тройник 110×110 мм	Самый большой размер фитинга, используется для подключения к вертикальному стояку и унитазу.
Редукция 110×50 мм	Специальный элемент для подключения к трубам диаметром 110 мм труб 50 мм.
Отводы	Колена для изменения направления трубопроводов, диметры различные под все размеры канализационных труб. Могут быть под углом 90° или 45°.
Тройники	Соединяют несколько труб в одну систему, могут иметь все размеры одинаковые или различные.
Ревизия	Монтируется в местах, в которых существуют повышенные риски скапливания грязи или засоров, имеет специальные съемные крышки.
Заглушки	Устанавливаются на торцах, подбираются под диаметры трубопроводов.

Цены на различные виды фитингов для канализационных труб

Фитинги для канализационных труб

Способы соединения канализационных труб

Способ соединения зависит от особенностей эксплуатации и назначения канализационной системы. Оказывают влияние и диаметры.

Таблица 3. Способы соединения труб.

Метод соединения	Краткое описание особенностей технологии
Раструб	Самое распространенное соединение, в канализационных системах считается оптимальным. Раструб может быть цельнолитым вместе с трубой или изготавливаться отдельно.
Фланец	Довольно сложное по сравнению с другими типами соединение, может выдерживать значительные нагрузки. Применяется только с толстостенными трубами для систем специального назначения.
Муфта, поворот, треугольник	Соединяют как прямые участки трубопроводов, так и поворотные. Технические особенности почти не отличаются от раструбных, но по устройству несколько проще.

В связи с тем, что канализация не работает при больших давлениях, по большей части во время монтажа используется раструб.

Трубы ПВХ имеют два вида, каждый со своими техническими параметрами.

• Трубы из непластифицированного ПВХ. Это более дешевые виды, применяются во время монтажа канализации, работающей без внутреннего давления (безнапорной). Толщина стенок не более 2 мм, диаметры до 110 мм.
• Трубы из пластифицированного ПВХ. Более прочные и дорогие изделия, выдерживают значительные значения внутреннего давления. Толщина стенок может достигать 6 мм, максимальное давление до 2 МПа. Чаще всего используются для прокладки наружных систем или в больших многоуровневых помещениях различного назначения.

Технические характеристики труб зависят от вида пластика, из которого эти трубы изготовлены

Как подобрать угол уклона — несколько возможных вариантов

Существует несколько позиций, которыми руководствуются домашние мастера:

1. Сделать угол как можно более острым;
2. Сделать уклон минимальным или вообще пропустить этот пункт при монтаже канализационных стоков;
3. Создавать наклон согласно СНиПам, ГОСТам или специализированным справочникам.

На первый взгляд, излишне острый уклон канализационной трубы поможет воде, требующей очистки, быстрее доходить до пункта назначения. Но с другой стороны, при этом труба подвергается вредному воздействию стоков. Из-за того, что вода проходит по канализации слишком быстро, твердые частицы нечистот, пищевые остатки и прочий мусор, часто сливаемый в унитаз, остаются в трубе. Поэтому максимальный уклон трубы жестко регламентирован. Забегая вперед скажу, что он равен 15 см на 1 метр погонный.

Также проблемой станет заиливание трубы. Со временем канализация забьется и придется работать над её ремонтом. Срок службы такой системы значительно короче стандартного и составляет менее года.

Минимальный уклон или его отсутствие – это грубейшая ошибка при установке канализационного трубопровода. При этом труба не только заиливается, но и практически не очищается естественным путем.

Трубы для напорной и безнапорной канализации

При рассмотрении данного вопроса необходимо знать, что напорная канализация это такая система, в которой стоки перемещаются по трубам под действием давления, создаваемого насосами.

Гофрированные трубы — один из лучших вариантов для напорной канализационной сети

Такое техническое решение предъявляет к конструкции трубопровода определённые требования. В первую очередь, напорная канализация в частном доме должна создаваться на основе труб с повышенной кольцевой жёсткостью.

Трубы напорной канализации должны обладать следующими свойствами:

• стойкость к гидроударам;
• универсальность;
• неподверженность электрокоррозии, вызванной блуждающими токами;
• прочность;
• простота монтажа;
• герметичность.

И, конечно же, трубы под напорную канализацию должны быть устойчивы к воздействию химически агрессивных сред. Изделиям из НПВХ присущи все эти свойства. Герметичность конструкции обеспечивается соединением при помощи раструбов: в их пазы вставляются уплотнительные прокладки. В таблице №1 представлены максимальные рабочие давления и размеры канализационных труб напорных НПВХ.

Таблица 1

Средний наружный диаметр, мм	SDR 13,6	SDR 17,0	SDR 21,0	SDR 26,0	SDR 33,0	SDR 41,0
МОР 1,60 (МОР 2,00)	МОР 1,250 (МОР 1,60)	МОР 1,00 (МОР 1,250)	MOP 0,80 (MOP 1,0)	MOP 0,630 (MOP 0,80)	MOP 0,50 (НПВХ 100), MOP 0,630 (НПВХ 125)
Толщина стенки
номинал	откл	ном	откл	ном	откл	ном	откл	ном	откл	ном	откл	ном	откл
315	+1	23,2	+2,6	18,7	+2,1	15	+1,8	12,1	+1,5	9,7	+1,2	7,7	+1
280	+0,9	20,6	+2,3	16,6	+1,9	13,4	+1,6	10,6	+1,3	8,6	+1,1	6,9	+0,9
250	+0,8	18,4	+2,1	14,8	+1,7	11,9	+1,4	9,6	+1,1	7,7	+1,	6,2	+0,9
225	+0,7	16,6	1,9	13,4	+1,6	10,8	+1,3	8,6	+1,1	7	+0,9	5,5	+0,8
200	+0,6	14,7	1,7	11,9	+1,4	9,6	+1,2	7,7	+1	6,2	+0,9	4,9	+0,7
180	+0,6	13,3	1,6	10,7	+1,3	8,6	+1,1	6,9	+0,9	5,5	+0,8	4,4	+0,7
160	+0,5	11,8	1,4	9,5	+1,2	7,7	+1	6,2	+0,9	5	+0,7	4	+0,7
140	+0,5	10,3	1,3	8,3	+1,1	6,7	+0,9	5,4	+0.8	4,3	+0,7	3,5	+0,6
125	+0,4	9,2	1,2	7,4	+1	6	+0,8	4,8	+0,7	3,9	+0,6	3,1	+0,6
110	+0,4	8,1	1,1	6,6	+0,9	5,3	+0,8	4,2	+0,7	3,4	+0,6	2,7	+0,5

MOP – это максимальное давление рабочей среды (МПа) при её температуре 20˚С. В скобках указаны размеры НПВХ трубы канализационной напорной марки 100, соответствующие максимальному рабочему давлению.

Канализация многоквартирных домов считается безнапорной, но для нее все же нужно выбирать прочные трубы, например, из ПВХ

Существует ошибочное мнение, что особые требования к трубопроводам, по которым рабочая среда транспортируется без давления, не предъявляются. Всем им должны быть присущи те же свойства, которые характерны напорным видам труб для канализации, за исключением повышенной кольцевой жёсткости. Впрочем, она тоже не помешает. Рассмотрим некоторые особенности безнапорной канализации, созданной на основе полиэтиленовых труб. Такие изделия диаметром от 125 до 4000 мм не имеют достойных конкурентов в данной сфере даже в лице НПВХ канализационных труб.

В первую очередь, касается это удобства монтажа. Обустройство с помощью ПЭ труб внутренних канализационных систем не требует применения специального оборудования. А сам процесс укладки облегчает широкий спектр выпускаемых современной промышленностью фасонных частей.

Пожалуй, единственным недостатком этого материала канализационных труб является подверженность воздействию прямых солнечных лучей. Поэтому хранить полиэтиленовые изделия следует в затемнённом месте.

Из особенностей эксплуатации стоит отметить, что степень заполнения полиэтиленовых канализационных труб для внутренней канализации не должна превышать 0,8. Этот показатель является результатом деления высоты транспортируемых стоков на диаметр инженерной коммуникации. В жизни встречаются разные ситуации. Но трубы полиэтиленовые под канализацию, будучи заполнены в момент пиковой нагрузки на 100%, будут продолжать выполнять свою работу. Причём безаварийно!

Одним из минусов использования ПЭ труб для канализации является специфический способ их соединения

Фитинги

Фитинги тоже влияют на выбор труб для канализации, хоть и в меньшей степени. Фитинги — это соединительные детали трубопровода, которые позволяют разветвлять, закрывать трубы или направлять их в другую сторону.

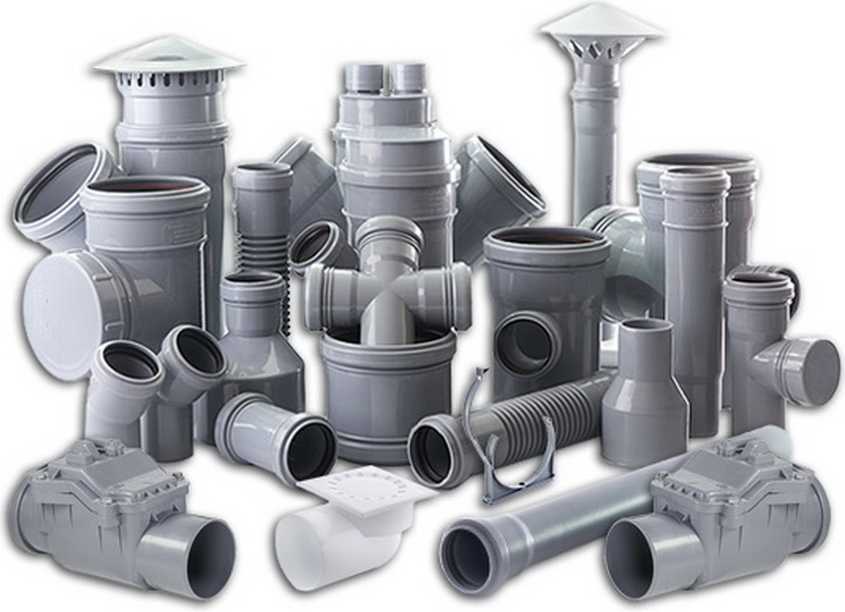

Пластиковые канализационные фитинги для внутренних работ

Наиболее распространены фитинги для пластиковых труб. Они выполняются из тех же полимеров: ПВХ, ПП, ПЭ — имеют разные диаметры и размеры и просты в монтаже. Ассортимент металлических фитингов скромнее. Монтировать их так же легко, но самих деталей и их размеров меньше. То же самое и с керамическими фитингами. Для остальных видов труб фитинги вообще не продаются, они соединяются по-другому. В плане фитингов полимерные трубы лучше для канализации.

Каких размеров бывают трубы из чугуна

Трубы из чугуна для отвода сточных вод все еще довольно часто приобретаются в нашей стране при сооружении канальных и бесканальных трубопроводов. Готовые трубопроводы имеют незначительные показатели аварийности, так как прослужить чугунные трубы в состоянии вплоть до 100 лет.

Согласно ГОСТу, чугунные трубы бывают многих размеров, так что в продаже можно встретить изделия всевозможных диаметров (детальнее: «Какие размеры чугунных канализационных труб обычно применяются»). Осуществить замену поврежденного участка трубопровода в квартире или частном доме не составит особого труда – вы всегда сможете найти определенный вариант изделия для себя.

У труб из чугуна есть целый ряд положительных качеств:

• абсолютная экологическая безопасность для человека и окружающей среды;
• низкая подверженность материала окислению;
• возможность применения труб в различных температурных условиях.

По функциональности их можно разделить на два вида:

1. SMU – имеют гладкие торцы, без возможности разъемной стыковки – это в значительной степени упрощает их демонтаж.

1. SME – у таких труб одна сторона гладкая, а вторая имеет разъемное окончание.

Среди размеров чугунных труб нужно выделить их номинальное (внутреннее) сечение. К примеру, труба DN 100 имеет фактическое внутреннее сечение 100 мм, а внешнее – 104 мм.

К стандартным трубам относят модели DN 50, DN 75, DN 100, вплоть до DN 400.

Длина присутствующих в продаже труб из чугуна определяется их типом:

• если трубы имеют гладкие окончания – 3 метра;
• для разъемных – бывают изделия длиной от 0,15 до 3 метров с некоторым шагом.

Стоит отметить, что при создании канализационной системы, лучше всего приобретать чугунные трубы, изготовленные по стандарту NF (Франция).

В этой статье мы рассказали, какие бывают диаметры канализационных труб. В завершение не лишним будет отметить, что перед укладкой системы канализации настоятельно рекомендуется разработать детальный проект, чтобы на этапе закупки труб у вас не возникло затруднений с выбором подходящих изделий с конкретными размерами.

Дополнительную информацию можно почерпнуть из соответствующих таблиц диаметров пластиковых канализационных труб или изделий из любого другого материала. Не забывайте, что материал используемых труб определяется условиями их эксплуатации, а также исходя из финансовых возможностей.

Как выбрать?

При подборе оптимального размера канализационных труб ПВХ рассчитывают главный параметр – предполагаемый объем стоков, которые проходят по трубопроводу.

В частном домохозяйстве величина сливаемой жидкости зависит от количества проживающих человек. Чем большее точек водоотвода размещается в доме, тем шире приемная сливная труба.

Внешняя канализация не может быть диаметром менее 11 см. Для внутренней разводки в квартире достаточно выбрать канализационные трубы малого диаметра до 7,5 см.

При выводе сточных вод в стояк, размер окружности не должен быть меньше, чем диаметр общей магистрали. Для зданий с пятью этажами и ниже этот показатель составляет 11 см, если этажей больше, то диаметр доходит до 16–20 см.

Для подбора оптимального размера труб в различных точках слива руководствуются здравым смыслом.

Не стоит монтировать громоздкую канализационную сеть с высокой пропускной способностью в малоэтажных домах и квартирах. Эффективность возрастет незначительно, а стоимость и территория размещения значительно возрастет.

Гофрированные трубы

Трубы для канализации выбирают по следующим критериям:

• по диаметру;
• по толщине стенки;
• по длине свободного конца.

Размер внутреннего сечения или диаметр определяет сливную нагрузку в канализационную систему. Каждая точка слива канализационных вод предполагает использование диаметра до 50 мм.

Сливное отверстие под унитаз предусматривает диаметр не менее 10 см, поскольку в слив уходят твердые частицы. В частном доме для обустройства внешней канализации подойдет труба диаметром 110–200 мм.

Для канализации, идущей от многоэтажного дома, диаметр сечения должен быть более 20 см. Размер отвод до канализационного колодца на дворовой территории может составлять 30–50 см.

Толщина стенок определяет класс прочности конструкции. Подбирать толщину нужно согласно предполагаемой нагрузке на трубопровод. Легкие трубы со стенками 1,2–2,2 мм подходят для установки в системах с самотечным стоком с минимальной нагрузкой во внутренней канализации.

Обычно диаметр таких труб не превышает 11 см. Они могут устанавливаться для отвода канализационных стоков из кухни и ванной комнаты в квартирах и частных домах. Трубы должны быть в свободном доступе или прикрываться коробом.

Трубы с классом прочности SN4 самые распространенные, применяются для внутренней и наружной канализации.

Минимальный диаметр у труб 5 см со стенками 2,6 мм. Для диаметра 11 см толщина 3,2 мм. Трубы средней тяжести устанавливают для общего домового стояка и выводу к наружному стоку.

Такие трубы находят применение и в наружной самотечной канализации в частном и многоквартирном строительстве.

Подбор длины трубы зависит от протяженности трубопровода на разных участках.

Самый маленький отрезок для внутренней канализации равен 30 см. Длину можно легко изменить самостоятельно в зависимости от конфигурации трубопровода. Чтобы получить гладкий срез нужной длины, из инструментов достаточно использовать ножовку.

Для наружной канализации с прямыми участками часто используют трубы длиной от 1,5 до 3 м. Чем меньше соединительных элементов в монтажном отрезке, тем прочнее и жестче конструкция трубопровода.

При выборе размеров канализационных труб можно руководствоваться санитарными нормами, в которых указывается допустимый диаметр для различных стоков:

• Кухонный слив – 32–50 мм.
• Слив из ванной комнаты с каждой точки – 50 мм.
• Слив из моечного оборудования – 25 мм.
• Подвод труб к стояку – 50–75 мм.
• Фекальный сток – 110 мм.
• Центральный стояк – 110–160 мм.
• Вывод в наружный слив – 110–160 мм.
• Наружный слив с отводом из бани – 160–200 мм.
• С выводом из бассейна – 20–30 см.
• Городские канализационные коммуникации – 30–50 см.

Канализационные пластиковые трубы наружного применения

В отличие от внутренних, наружные канализационные трубы ПВХ размеры обретают гораздо внушительнее. Факторы воздействия на такие трубы совершенно иные: это перепад температуры, грунтовое давление, большие нагрузки, химически агрессивная среда. Материалы для проведения уличной магистрали производят из непластифицированного поливинилхлорида, устойчивого к маслам, растворителям и кислотам. Такие пластиковые канализационные системы отвечают всем техническим требованиям, поэтому могут обеспечить пятидесятилетний срок эксплуатации.

Размеры наружной канализации четко не нормированы, есть рекомендации касательно диаметра трубопровода, который должен быть равным показателю внешней магистрали.

Диаметральные размеры канализационных труб могут достигать до 1,2 м при толщине стенки 37 мм. Их прокладывают вглубь грунта на 2 — 8 м, исходя из класса жесткости материала. Способность сети выдерживать давление до 16 бар позволило пластиковому трубопроводу прийти на смену чугунному.

Размеры востребованных канализационных труб ПВХ для наружной прокладки представлены в таблице №4.

Таблица 4

Dн, мм	b, мм	Длина, м		Dн, мм	b, мм	Длина, м
110	3,21	0,56	250	6,21	1,2
1	2
2	3
3	4
4	6,13
6,06	315	7,71	1,2
160	4,0	1	2
1,2	3
2	6,14
3	400	9,81	1,2
4	2
6,08	3
200	4,91	1,2	6,15
2	500	12,31	3
3	6,16
4	600	19,31	3
6,09	6,17

Самое важное, что у ПВХ труб для канализации размеры остаются неизменными с течением времени. Низкая теплопроводность и гладкая поверхность не позволяют застывать стокам, заиливая трубопровод

Правильный выбор способа сборки, а так же диаметра из широкого ассортимента размеров пластиковых составляющих обеспечит надежную работу ПВХ канализации с отличными характеристиками.

№6. Медные и стальные канализационные трубы

Медные и стальные трубы можно назвать идеальными с точки зрения долговечности, прочности и коррозионной стойкости. Они выдерживают любые показатели температуры и давления, отличаются минимальным температурным расширением, имеют гладкую незарастающую внутреннюю поверхность.

Основной минус – высокая цена. К тому же, медные трубы требуют специфического монтажа, с которым справится только профессионал.

Оправдано использовать столь экстравагантный вариант канализационных труб, когда осуществляется открытый монтаж, и пластиковые трубы будут смотреться нелепо. Часто к медным трубам прибегают, когда создают ретро-интерьер с ванной на ножках.

ПВХ-трубы

ПВХ или НПВХ — поливинилхлорид, новый полимерный материал. ПВХ-трубы лёгкие, экологически нейтральные и простые в установке.

Труба канализационная ПВХ

Достоинства:

• долгий срок службы,
• отсутствие зарастания,
• устойчивость к воздействию кислот,
• устойчивость к износу,
• лёгкость.

Недостатки:

• неработоспособность при температурах ниже −10°С,
• деформируются (удлиняются) при температуре больше 60°С.

Серые ПВХ-трубы отлично подходят для внутренней канализации, где их и применяют. Рыжие трубы из ПВХ для канализации с жёсткостью SN-4 и больше можно использовать для наружного трубопровода. Для соединения трубы вставляются друг в друга: на одном конце трубы раструб с резиновым кольцом, а на другом фаска, которая плотно вставляется в этот раструб. Внутренняя поверхность ПВХ-труб идеально гладкая, поэтому они редко засоряются и не зарастают.

Следует глубоко зарывать такие трубы, иначе они будут замерзать. Также через них не стоит сливать жидкости с температурой выше 60°С больше минуты. Кратковременно они выдерживают превышение температуры до 95°С.

Нюансы обустройства системы

Чтобы понять, для чего нужен такой величины диаметр трубы для унитаза, следует представить замкнутую систему, в которой на скорости передвигаются стоки, занимая полностью все внутреннее пространство.

В этом случае вытесняемый воздух во всех отводах окажется под очень высоким давлением. Он выдавит в сантехнических приборах водяные затворы, чем доставит немало неприятностей владельцам недвижимости. В санузле появится ужасный запах и велика вероятность, что придется отмывать стены и потолок от фекалий.

В СНиПе 2.04.01-85 описаны способы проведения расчетов диаметров труб для канализации в квартире. Они отличаются сложностью, в них учитывается уклон расположения трубопровода на горизонтальных отрезках магистрали, угол соединения выводов со стояком и другие нюансы. В этой же документации содержатся таблицы, предоставляющие возможность вычислить максимальную проходимость трубной продукции при определенном размере диаметра.

Как показывает практика:

1. Для разводки всей канализационной системы в домах и квартирах с оптимальным количеством сантехнического оборудования достаточно будет изделия сечением 100 миллиметров.
2. Диаметр канализационной трубы для раковины, ванных и других приборов должен быть вдвое меньше.
3. Если инженерные коммуникации прокладывают в многоквартирном здании, то диаметр трубы стояка канализации в пятиэтажках должен составлять 100 миллиметров, а в зданиях большей этажности – не больше 150 миллиметров.
4. Общие для большого количества квартир горизонтальные участки канализационной системы, которые объединяют несколько стояков и выход к сточному колодцу, могут быть диаметром примерно 200 миллиметров.
5. Размер диаметра чугунной канализационной трубы в квартире или частном домовладении через определенное время начинает уменьшаться по причине обрастания внутренней поверхности разными видами отложений.
6. Диаметры сантехнических пластиковых труб никогда не уменьшаются, поскольку их внутренняя поверхность гладкая и почти не собирает жировые отложения. Также они не заиливаются, в них не собирается песок при условии, что им обеспечен достаточный уклон и внутри изделий нет неровностей.

Исходя из вышеприведенной информации, напрашивается вывод, что во время ремонта при замене чугунной 50-миллиметровой трубы можно использовать 40-миллиметровое изделие из пластика.

Ранее названными размерами разнообразие диаметров выпускаемых канализационных труб не ограничивается. В торговой сети можно встретить трубную продукцию из поливинилхлорида или полипропилена, имеющую диаметры, равные 75,90, 110,160,300 миллиметров.

Но, прежде, чем остановить свой выбор на таких изделиях, нужно знать, что приобрести к ним фитинги или манжеты, предназначенные для соединения с сантехническими приборами, иногда бывает проблематично. Возможно, не следует отдавать предпочтение продукции с нестандартным сечением.

Устройство внутренней сливной системы

Внутренняя канализация давно приняла типовой вид, который можно назвать максимально рациональным: к стоякам, расположенным вертикально, подключены горизонтальные трубы. Стояк рассчитан на увеличенный объем стоков, поэтому его диаметр больше.

Движение воды от душа, унитазов, раковин к стояку происходит или самотеком, или принудительно – под действием насосного оборудования

Внутренняя разводка соединяется с наружной магистралью, которая состоит из труб еще большего диаметра. Трубопровод ведет к септику или другому накопительно-очистному сооружению.

Расположение стояка и подключенных к нему линий подчинено определенным правилам. Например, все мокрые зоны обычно находятся в смежных помещениях: кухня через стену от ванной или туалета. Часто помещения совмещают, пример тому – душевая, объединенная с туалетом.

Располагать помещения, в которых активно используется водопроводная вода, в непосредственной близости принято из-за практичности, удобства обслуживания и экономии материалов

Так канализационная труба имеет минимальную длину до стояка, следовательно, стоки перемещаются наружу самотеком, без дополнительного принуждения. Стояк, в свою очередь, расположен у выхода канализационной магистрали и водопровода из дома.

Ближайшее к нему сантехническое оборудование – унитаз. Если расположить ванну или кухню между туалетом и стояком, то при каждом смыве вода из сифонов будет высасываться.

Наклон – необходимое условие для самотечной системы. Угол наклона зависит от диаметра трубы. Есть параметры, отступать от которых не рекомендуется: для труб 50-80 мм – 25-35 мм/метр магистрали.

Если труба шире 80 мм, то уклон должен составлять 20 мм/м. Такая ситуация – для частных домов редкость, такой диаметр характерен для труб наружного монтажа

Таким образом, разводка в дачном доме должна охватывать минимальный набор сантехнического оборудования: унитаз, кухонная раковина, душ (ванна).

Здания для постоянного проживания обычно имеют больше подключенных приборов, среди которых могут быть дополнительные раковины и унитазы, джакузи, посудомоечная машина, жироуловитель, измельчитель и пр.

При монтаже системы не обойтись без поворотов, хотя рекомендуется сократить их число. Каждый перепад и поворот — это хроническая зона риска, провоцирующая возникновение засора.

Если не удается избежать резких поворотов, необходимо обеспечить свободный доступ к ним: или оставить открытыми, или замаскировать, оборудовав ревизионный люк.

По правилам, поворот в 90° выполняется последовательно двумя фасонными деталями, обеспечивающими угол 45°, а если позволяет место, то тремя поворотными деталями (коленами) по 30°

Размещение помещений с мокрыми зонами и очистного сооружения или магистрали, ведущей к центральной трубе, следует планировать заранее. В идеале они должны находится по соседству, буквально – за стеной.

Чем ближе друг к другу располагаются элементы канализации, тем меньше проблем вызовет ее функционирование.

Чтобы избежать грубых ошибок при монтаже и подстраховаться, рекомендуем изучить СНиП 02.04.01-85, в котором подробно изложены нормы и правила устройства водопровода и канализации.
