Монтаж отопления из полипропиленовых труб: как сделать систему отопления из полипропилена

Способы заполнения встроенный механизм и насосы

Насос для заполнения отопления

Как заполнить систему отопления в частном доме — используя встроенное подключение к водопроводу с помощью насоса? Это напрямую зависит от состава теплоносителя — вода или антифриз. Для первого варианта достаточно сделать предварительную промывку труб. Инструкция по заполнению системы отопления состоит из следующих пунктов:

  • Необходимо удостовериться, что вся запорная арматура стоит в нужном положении — вентиль слива закрыт также как предохранительные клапаны;
  • Кран Маевского в верхней точке системы должен быть открыт. Это необходимо для удаления воздуха;
  • Вода заполняется до того момента, пока из крана Маевского, открытого ранее, не потечет вода. После этого перекрывается;
  • Затем необходимо удалить излишки воздуха из всех приборов отопления. На них должен быть установлен воздушный клапан. Для этого нужно оставить кран заполнения системы открытым, следите чтобы вышел воздух из конкретного прибора. Как только из клапана потечет вода — его нужно перекрыть. Такую процедуру нужно сделать для всех приборов отопления.

После того как произошло заполнение воды в закрытой системе отопления, нужно проверить параметры давления. Оно должно составлять 1,5 бар. В дальнейшем для предотвращения протечек выполняется прессовка. О ней будет сказано отдельно.

Заполнение отопления антифризом

Перед тем как приступить к процедуре добавления антифриза в систему, нужно его подготовить. Обычно используют 35% или 40% растворы, но для экономии рекомендуется приобрести концентрат. Разбавлять его следует строго по инструкции, и только применяя дистиллированную воду. Помимо этого необходимо подготовить ручной насос для заполнения системы отопления. Он подключается к самой нижней точке системы и с помощью ручного поршня выполняется нагнетание теплоносителя в трубы. Во время этого необходимо следить за следующими параметрами.

  • Выход воздуха из системы (кран Маевского);
  • Давление в трубах. Оно не должно превышать значения 2 бар.

Вся дальнейшая процедура полностью аналогична вышеописанной. Однако следует учитывать особенности эксплуатации антифриза — его плотность намного выше, чем у воды

Поэтому следует особое внимание уделить расчету мощности насоса. Некоторые составы на основе глицерина, могут увеличивать коэффициент вязкости при повышении температуры. Перед заливкой антифриза необходимо заменить резиновые прокладки на стыках на паронитовые

Это значительно уменьшит вероятность появления протечек

Перед заливкой антифриза необходимо заменить резиновые прокладки на стыках на паронитовые. Это значительно уменьшит вероятность появления протечек.

Автоматическая система заполнения

Для двухконтурных котлов рекомендуется применять устройство автоматического заполнения системы отопления. Оно представляет собой электронный блок управления добавления воды в трубы. Устанавливается на входном патрубке и работает полностью в автоматическом режиме.

Главным преимуществом этого устройства является автоматическое поддержание давления методом своевременного добавления воды в систему. Принцип работы устройства заключается в следующем: манометр, подключенный к блоку управления, подает сигнал о критическом снижении давления. Автоматический клапан подачи воды открывается, и находится в таком состоянии до тех пор, пока давление не стабилизируется. Однако практически все устройства автоматического заполнения водой системы отопления имеют высокую стоимость.

Бюджетным вариантом является установка обратного клапана. Его функции полностью аналогичны устройству автоматического заполнения системы отопления. Он также устанавливается на входящий патрубок. Однако принцип его работы заключается в стабилизации давления в трубах с системой подпитки водой. При падении давления в магистрали напор водопроводной воды будет воздействовать на клапан. Из-за разницы он автоматически откроется до момента стабилизации давления.

Таким способом можно не только подпитывать отопление, но и осуществлять полноценное заполнение системы. Невзирая на кажущуюся надежность рекомендуется визуально контролировать подачу теплоносителя. При заполнении отопления водой обязательно открываются клапаны на приборах для выхода излишка воздуха.

Материалы для устройства отопительной системы

Оптимальный диаметр полипропиленовой трубы для разводки однотрубной системы в частном доме — 20 мм, для стояков — 25 мм. Для двухтрубной системы при количестве радиаторов более 8, применяют рукав полипропиленовый диаметром 32 мм. Фитинги подбирают под сечение труб так, чтобы внутренний их диаметр соответствовал наружному диаметру магистрали. Они должны быть от того же производителя что и трубы и с той же маркировкой.

Качественное соединение полипропиленовых элементов получается только путем сварки. Применяют сварочный аппарат либо паяльник. Для высокотемпературных систем подходят трубы, армированные фольгой, для низкотемпературных — стекловолокно.

Первые маркируют PN 25. Они рассчитаны на давление 2,5 МПа. Рабочий напор для PN 20 —2 МПа. В любой системе отопления на радиаторах нужны краны Маевского. Их врезают в верхнюю часть батареи. Отверстия внизу закрывают пробкой.

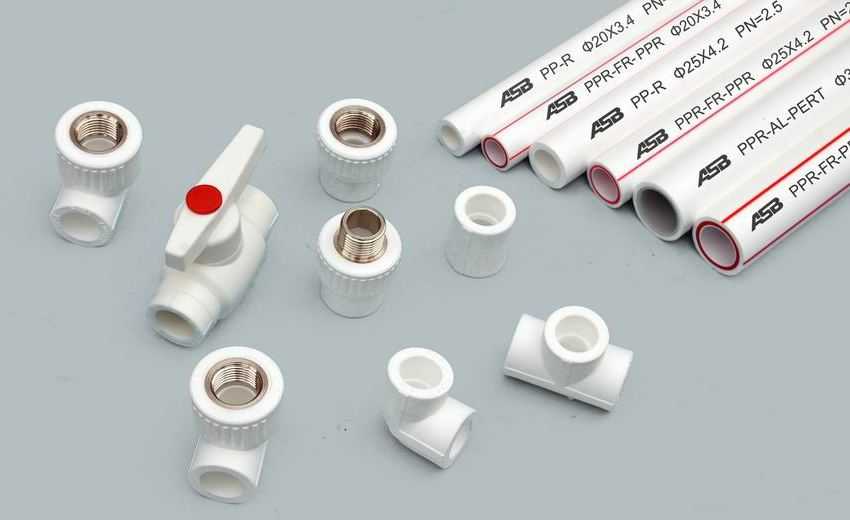

Как переходные элементы для подключения радиаторов в отопительных системах из ПП труб применяют фитинги. К ним относятся:

  1. Муфты. Они соединяют две одинаковые трубы.
  2. Отводы.
  3. Крестовины. Для разветвления на две стороны.
  4. Переходники. Необходимы для состыковки элементов с разными диаметрами.
  5. Тройники. Формируют односторонние ответвления.
  6. Штуцеры. Необходимы для соединения рукава с гибким шлангом.
  7. Заглушки. Устанавливают на конце полипропиленовой трубы.

Хватит греть улицу!

Будут меняться в процессе реконструкции отопления радиаторы или нет, но, раз их на какое-то время все равно придется снимать, крайне желательно отсечь отток тепла наружу. Для этого нужно за батареями закрыть стену алюминированными с двух сторон теплоизолирующими матами. Как работает по теплу такая подстилка, можно прочитать в статье об утеплении пола; здесь же достаточно отметить, что в блочной хрущевке с радиаторами в нишах двойные тепловые экраны за радиаторами равносильны обшивке стен 20 мм фанерой.


В альтернативном варианте утепления стены за радиатором используют теплоизоляционный материал (1) и алюминиевую фольгу (2) по-отдельности.

Устанавливается экранирующий мат просто: прорезаем в нем отверстия под крюки подвески батареи, на прилегающую к стене сторону наносим тонкие «колбаски» строительного силикона или монтажного клея «конвертом», надеваем на крюки и прижимаем к стене.

Непременное условие: мат должен быть органическим, из синтетических или натуральных волокон. Использование открытых матов из минваты в жилых помещениях недопустимо – вредно для здоровья.

Что за этим стоит?

Однако не все так просто, как выглядит на первый взгляд. Технически замену стояков отопления провести достаточно просто. Вопрос в другом – имеете ли вы право это делать? И кто будет нести ответственность за последствия. А есть еще одна проблема – как замена стояка отопления в квартире (вашей) будет соотноситься с тем, что сделали соседи (сверху и снизу).

Во всяком случае, найти однозначное решение достаточно трудно. Все будет зависеть от конкретной управляющей компании (УК) и слесаря, а также вашей настойчивости и решительности противостоять наездам УК. Согласно действующим нормативным документам и положениям внутридомовое отопление, в состав которого включаются: стояки, обогревающие элементы, запорная и регулирующая аппаратура – относится к общедомовому имуществу.

Центральный стояк отопления в подвале многоэтажного дома

Поэтому его обслуживание, в том числе замена труб отопления в квартире, вами уже оплачено в составе ежемесячных платежей по статье «общедомовые расходы». Вот тут и возникает основное противоречие – сами вы не имеете права ничего делать, а УК ничего делать за свой счет не будет. Любая переделка, замена труб отопления встречается ими в штыки, и в лучшем случае вам будет предложено сделать это за свой счет.

Правда, тут существует один нюанс. Если на отводе от общедомового стояка есть запорный кран, то все, расположенное за ним – уже ваша собственность, если такого крана нет – то общедомовая, и ей распоряжается либо УК, либо общее собрание. Это достаточно сложный вопрос, и вам, возможно, понадобится прибегать к помощи юриста, если для вас, например, актуальна замена труб отопления на полипропилен.

Гораздо проще выполнять подобные работы в собственном доме. В таком случае нет описанных сложностей, и переделать отопление в частном доме вы можете в любой момент, если вы, конечно, являетесь собственником.

Пример замены части стояка

Отопление в многоквартирном доме

Если следовать установленным требованиям СНИП и ГОСТ, то система отопления многоквартирного дома схема которого обязательна к утверждению, должны обеспечивать нагревание воздуха в зимний период в жилых помещениях до температуры 20-22 градуса.

Влажность воздуха при этом должна составлять 30-45 %.

Чтобы достичь этого, когда разрабатывается проектно-сметная документация на строительство, тогда же и проектируется система отопления многоквартирного дома, которая должна обеспечить одинаковое давление теплоносителя в магистральных трубах на всех этажах многоэтажного дома.

Вот только так можно обеспечить нормальную циркуляцию самого теплоносителя и обеспечить в помещении требуемые параметры воздуха.

Если внимательно изучить схему отопительной системы многоквартирного дома, то можно заметить, что диаметр трубопровода, по которому доставляется в каждую квартиру тепло, уменьшается.

К примеру, внутридомовая отопительная система многоквартирного дома в подвале труба имеет диаметр на входе 100 мм, а лежаки, которые распределяют теплоноситель по подъездам дома – 50-76 мм. От того, каких габаритов здание и насколько протяжное у него крыло и зависит диаметр труб.

Вот для монтирования труб стояков используются трубы с диаметром 20 мм. Что касается обратки, то такая схема выполняется в обратном порядке (по возрастающей).

Следует ещё отметить и конструкционные особенности лежаков в системе отопления жилых многоквартирных домов, как на подаче, так и на обратке. Необходимо их конецевики заглушать шаровым краном с диаметром 32 мм, который устанавливается на расстоянии 30 сантиметров от установленного последнего стояка.

Это необходимо сделать для того, чтобы создать аккумуляционный карман для скопившейся накипи в нижней и горизонтальной части отопительной системы. Также в таких карманах собираются окалины и иные загрязнения, которые устраняются при запланированных промывках отопительной системы.

Отлично с такой системой справляется гидравлика отопительной системы многоквартирного дома, к этой системе прилагаются циркуляционные вакуумные насосы, а также дополнительное свободное место для установки всей системы, что и чаще всего становится причиной использования гидравлики в отопительной системе многоквартирного дома.

Отопительная система в многоквартирных домах может быть двухтрубной и однотрубной.

Если установлена двухтрубная система, тогда устанавливать регуляторы выборочно нельзя, чтобы не нарушить работу всей системы. Все радиаторы в двухтрубной системе присоединяются к параллельному вводу.

Если через все радиаторы протекает необходимое количество воды – это означает, что система работает правильно. Для этого обязательно система должна быть:

  1. Правильно собрана (диаметр труб должен быть правильно подобран);
  2. Гидравлически устойчива (расходы должны быть расчетными или же изменяться при перепадах воды пропорционально).

Чтобы система работала правильно необходимо:

  1. Устанавливать на каждом стояке исключительно современные балансировочные вентили для правильного распределения количества воды по стоякам.
  2. Устанавливать на всех радиаторах во всех помещениях регулирующие устройства с повышенным сопротивлением;
  3. Запроектировать и смонтировать. (Будет лучше, если этим займутся профессионалы).

Однотрубная система имеет основное отличие от двухтрубной: в однотрубной системе все стояки циркуляционные, объединенные в один с названием «холостые».

Чтобы водораспределение происходило лучше, к разным точкам потребления воды и в целях сбережения равных диаметров по всей высоте стояка в однотрубной системе водоподачи горячей воды, стояки в обязательном порядке закольцовывают.

Если используется кольцевая схема для многоквартирных домов, у которых количество этажей не превышает пяти, диаметр стояков должен быть 25 мм.

Те здания, у которых этажность выше шестого, тогда диаметр должен быть 32 мм. На стояки подачи устанавливают полотенцесушители при однотрубной разводке, что означает, что в момент слабого обогрева в квартиры будет доходить вода низкой температуры.

Чтобы обеспечить воздухоудаление из отопительной системы, необходимо проложить трубы с минимально допустимым уклоном 0,002 к самому вводу трубопровода. В тех системах, где нижняя разводка, воздух будет стравливаться через водоразборный верхний кран.

Если разводка верхняя, тогда воздух стравливается при помощи автоматических воздухоотводчиков, которые установлены в верхних точках системы.

Полипропилен для отопления

Полипропиленовые трубы используются для транспортировки жидкого теплоносителя от котла к теплообменникам-батареям

При проектировании системы отопления стоит обратить внимание на:

  • Диаметр. Чем больше сечение, тем меньше гидродинамическое сопротивление и дальше можно подавать теплоноситель.
  • Материал. Для «тёплого пола» достаточно применять сшитый полиэтилен, для монтажа батарейного отопления используют армированную стекловолокном трубу для горячей воды, для обвязки котла лучше использовать термостойкую трубу PPS. Обвязку твердотопливного котла делают из металла.
  • Протяжённость прямых участков трубопровода. Полипропилен имеет недостаток — линейное расширение. При нагреве изменяется длина трубы. Поэтому не стоит жёстко фиксировать угловые соединения, а на длинных прямых участках проектировать компенсационные петли и изгибы.

Полипропилен применяется в любой системе отопления.

Он подойдёт как для батарейных систем, так и для тёплого пола.

Если радиатор не греет.

Если из радиатора идёт вода, а радиатор всё равно не греет – в чём причина? При неаккуратном монтаже внутрь труб может попасть мусор и скапливаться в тонких местах, например, в вентилях. Придётся прочищать. Закрываем оба вентиля на холодном радиаторе. Отпускаем накидные гайки на вентилях

Сливаем осторожно воду из радиатора

Если давление в системе рабочее, то можно резко открыть вентиль на подающей трубе, при этом струёй воды мусор должно вынести. Ставим радиатор на место, открываем оба вентиля, снова травим воздух через кран Маевского… ну, полагаю, всё уже достаточно понятно. После таких манипуляций должно появиться два положительных результата:

1) все радиаторы греть;

2) у вас — привычка работать аккуратно, не допуская попадания в трубы мусора.

Ещё: разница между подачей и обраткой для нормально работающей системы составляет 15-20 градусов. Не больше. Но это и зависит от температуры окружающий среды в период запуска. В холодное время года системе нужно будет, так сказать, «разогнаться». И за разницей между подачей и обраткой имеет смысл пронаблюдать, когда в помещении установится температура.

Вот и всё, ничего сложного. Если система отопления собрана правильно, то других проблем быть не должно, и запуск системы отопления должен пройти без проблем.

От чего зависит нормальное функционирование системы отопления? Есть несколько объективных факторов, которые напрямую влияют на показатели КПД, надежности и сохранения ее эксплуатационных качеств. Поэтому прежде всего нужно знать, как правильно запустить систему отопления в доме. Лучше всего рассмотреть эту процедуру на примере автономной системы загородного коттеджа.

Замена теплоносителя причины и периодичность проведения

Замена воды в закрытом и открытом контуре обогрева проводится:

Во время первого запуска отопления.

После монтажа проводят заполнение и запуск системы

После сезонного осушения.

При запуске после ремонтных работ.

Регулярный долив жидкости требуется в процессе эксплуатации, если не проводился слив после отопительного сезона.

Зачем сливать воду из домашней системы

Вопрос, на который нет однозначного ответа – нужно ли ежегодно осушать контур после завершения отопительного сезона? Решение зависит от типа, возраста и материала изготовления основных элементов – труб и радиаторов, а также от общего объема жидкости.

У каждого типа – своя частота замены носителя

Чаще всего осушают на лето системы со старыми чугунными радиаторами. Причина – появление течи после выключения котлов. Старые ребра из чугуна соединены между собой резьбовыми соединениями со старыми прокладками. Когда внутри батарей есть горячая вода, уплотнители расширяются, обеспечивая стабильную герметичность на швах.

После остывания воды материал, из которого изготовлены прокладки, естественно, сжимается, и в местах стыка ребер начинается течь. Но длительный простой старых радиаторов без воды чреват ускоренной коррозией, ржавчина внутри радиатора и старых труб в сухой среде осыпается, и может вывести из строя целый стояк.

В закрытых новых контурах заполнение системы отопления – процесс не затратный. Но полностью сливать жидкость каждый год не рекомендуется – в этом нет необходимости.

Периодичность замены и доливки жидкости в отопительную систему

Насколько часто нужно менять жидкость в системе отопления? Несколько общих правил:

В контурах открытого типа частных домов достаточно просто доливать воду, если система герметична, не подвергая старые коммуникации стрессовым проверкам в виде длительного сухого простоя. Замена необходима только в случае экстренного ремонта или профилактической герметизации, после промывки.

Появление течи – необходимо слить воду и провести ремонт

Закрытые отопительные системы нуждаются в профилактической промывке и смене теплоносителя через несколько лет.

Частота заполнения новой жидкостью зависит от характеристик воды, срока эксплуатации синтетического теплоносителя, общего состояния системы. При сильном завоздушивании крайних точек рекомендуют выявить причину – найти место протечки и проверить герметичность сети отопления. Обычно замену воды проводят раз в несколько сезонов.

Замена труб

Ветхие трубы – источник постоянных проблем с отоплением, ввиду чего старьё необходимо изымать в обязательном порядке. В первую очередь определяемся с материалом новых труб. В старом жилье обычно стоят трубы из чугуна, подверженные коррозии.

Это изделие включает слой фольги, повышающей прочность трубы, а также предотвращающей температурные деформации.

  • Под воздействием высокой температуры армированная полипропиленовая труба не разрушается, она соответствует всем требованиям экологичности.
  • К тому же трубы данного типа стоят намного дешевле, чем обусловлена минимальная стоимость замены системы отопления.
  • Более надёжным вариантом следует считать оцинкованную трубу. И хотя стоимость монтажа несколько возрастёт, в регионах с очень холодными зимами применение оцинкованных труб является единственным решением, поскольку температура теплоносителя может существенно превышать допустимые для полипропилена значения.

Прекрасным решением также является гофрированная нержавеющая труба, не уступающая оцинкованной трубе по прочности, при этом обеспечивающая гораздо более простой монтаж, не требующий точной подгонки.

Эта труба гнётся под всеми углами, для её установки используются простые фитинги из гайки и уплотнителя. Из инструментов нужны будут только пару ключей.

Какие использовать трубы для стояка отопления

Устройство теплопровода служит для транспортировки теплоносителя от генератора тепла к приборам отопления. Теплопроводы системы отопления состоят из магистралей, стояков и подводки к приборам. Видов трубопроводов достаточно много, их классифицируют по масштабу, диаметру, высоте давления и рабочей температуре. Основные типы теплопроводов: магистральные, технологические, коммунальные и машинные судовые.

Никаких документов не подписывал, и не оформлялся, а в УК сказали, что меня уже оформили. Что делать?

А одним из наиболее важных элементов являются приборы теплообмена — именно на них возложена конечная задача передачи тепловой энергии или в помещения дома. В этом качестве могут выступать привычные радиаторы, конвекторы открытой или скрытой установки, набирающие популярность системы водяного подогрева полов — трубные контуры, уложенный в соответствии с определенными правилами. Подключение радиаторов отопления схемы обвязки монтаж батарей.

Устройство теплопроводов и типы материала для труб трубопровода

Сложно представить себе квартиру без отопления или водопровода. А это означает, что ее обитатели рано или поздно сталкиваются с обслуживанием, ремонтом, а то и заменой стояка. Самой сложной считается система отопления, так как здесь при устройстве необходимо учитывать еще и температуру носителя. Далеко не всякие трубы подходят для этих целей.

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: замена стояков отопления в многоэтажке

Замена стояков водоснабжения и канализации в жилых домах вопрос весьма актуальный. Все имеет свой срок службы, а в наше время аварийность инженерных коммуникаций не только вызывает неудобства, но и обходится дорого, даже если не вы тому виной. Массовый капремонт изношенного жилого фонда требует непомерных расходов и жильцы, при полном понимании и содействии управляющей компании дома УК часто оказываются вынуждены скидываться на ремонт, чтобы в доме и дальше жить можно было. Но помимо финансово-технических проблем сначала приходится решить массу оргвопросов, того, что в просторечии называется затыками и заморочками. Как тут быть, чтобы без лишних затрат обеспечить себе надолго комфорт и благополучие, мы и постараемся пояснить в этой статье.

Основа всего – план

Сами того не подозревая, мы выполнили первый пункт плана работ – рассчитали требуемую тепловую мощность для обогрева. Общий план кроме этого включает в себя определение мест расположения и количества радиаторов, выбор труб и необходимой фурнитуры (фитингов, кранов, коллекторных распределителей, фильтров и других необходимых деталей системы отопления). На плане, обычно вычерчиваемом в укрупненном виде, размечаются места расположения всех элементов, которые предусматривает самодельная система отопления, а кроме того, он позволяет осуществить выбор отопительных приборов.

Детальный план отопления

Как правило, в системе отопления будут работать любые радиаторы, вопрос только в том, сколько они стоят и как выглядят. Располагают их, как правило, под оконными проемами, чтобы обеспечить тепловую завесу. При выборе радиаторов можно руководствоваться приблизительной оценкой – если температура теплоносителя составляет семьдесят градусов, то одна секция используется для обогрева площади в три кв. м.

Металлопластиковые трубы

Удаление старого стояка

Проще всего будет удалить старый стояк при помощи подрезания их подводки турбинкой. После этого следует скрутить контргайки и выкрутить остатки подводки из радиатора.Для того чтобы определить место резки стояка, следует учесть несколько фактов:

  • при хороших отношениях с соседями по этажам, можно прийти к ним в квартиры и удалить часть трубы в бетонном промежутке, так как обычно все утечки происходят именно на данном участке;
  • для удобства работ лучше подрезать трубу выше пола и ниже потолка, так как это оставит больше пространства для маневра. Кроме того, это облегчит последующую замену трубок в случае необходимости.

Что делать, если батареи холодные

Что может быть хуже, чем холодные батареи зимой? Это не только дискомфорт и нарушение температурных норм, но и угроза заболеть.

Важно знать, что  ограничивает сроки возможного аварийного отключения тепла. Они совокупно не должны превышать 24 часа в месяц, и длиться не более 16, 8 и 4 часов подряд, если температура составляет не ниже 12, 10, и 8˚С соответственно

Если в отопительный период радиаторы остаются холодными, нужно обращаться:

  1. В диспетчерскую службу теплосети. Если им не известны причины, они обязаны проверить отсутствие тепла.
  2. В управляющую организацию (УК или др.). Возможно, именно они проводят ремонтные работы.
  3. В городскую жилинспекцию с жалобой на нарушение жилищных норм.
  4. В правоохранительные органы (Роспотребнадзор, прокуратуру), если тепло не восстановлено в срок и проблема не решается.

Если теплосеть не видит проблемы, возможно, потребуется независимая экспертиза по отоплению.

Особенности отопления из полипропиленовых труб, плюсы и минусы

Решение обустроить отопление частного дома своими руками из полипропилена, имеет свои особенности, которые необходимо учитывать перед началом непосредственных монтажных работ:

  • спланировать от начала до конца всю систему отопления (особенно если отопление в квартире);
  • выбрать котел, радиатор и расширительные баки;
  • обозначить места их расположения;
  • спланировать места разводки под трубы;
  • рассчитать необходимое количество труб (исходя из количества комнат, соединений, углов, простенков).

Трубы для монтажа.

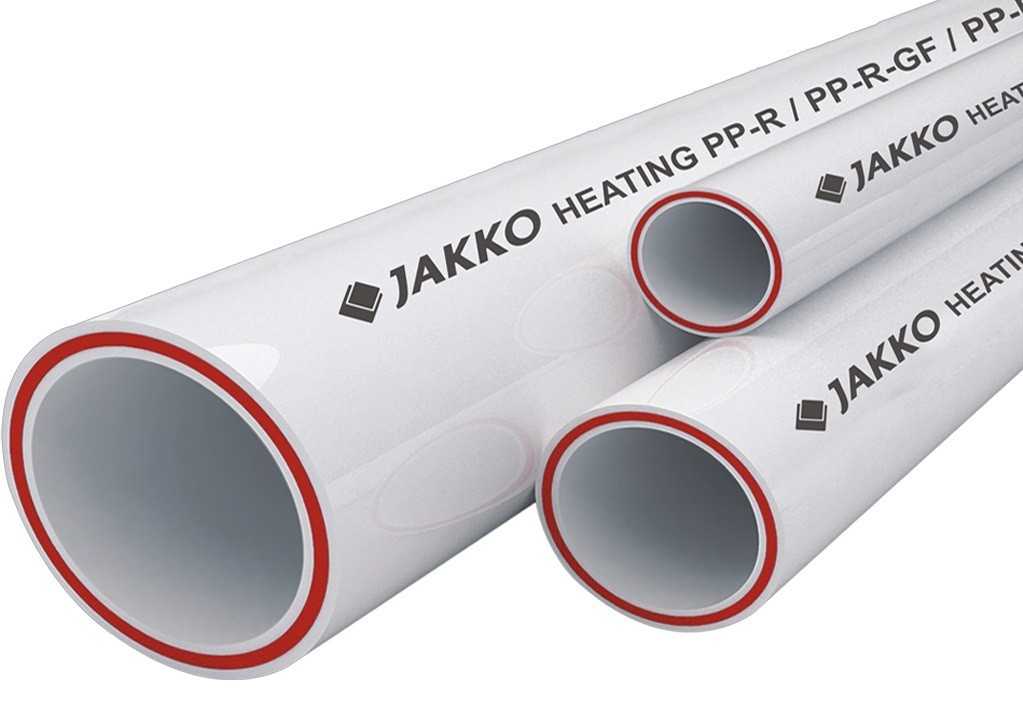

Армированные трубы из полипропилена.

В частных дома удобно использовать отдельную комнату для котла, если планируется отвод воздуха через дымоход, то есть естественным образом, но только в том случае, если конструкция котла предполагает такое решение. Для домов и квартир необходимо выбирать армированные трубы из полипропилена, которые изготовлены надежными производителями.

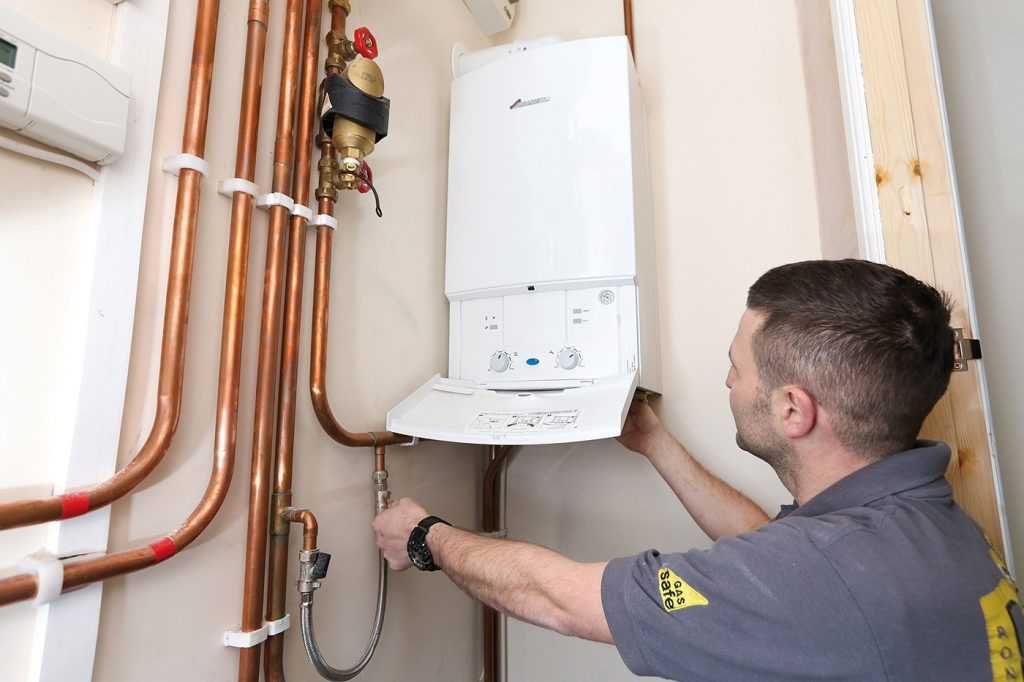

Отдельная комната для котла.

Установленное отопление в квартире своими руками из полипропилена так же целесообразно, как и в частном доме. Выбирая такой вид обогрева, владелец дома и квартиры получает массу приоритетов:

  1. Самостоятельно обустроенной отопительной конструкции, можно доверять. Она надежна, так как владелец самостоятельно выбирал первостепенные и сопутствующие детали для сети.
  2. Она проста в монтаже. С обустройством данной конструкции справиться человек, который никогда ранее не имел дело с подобными рода работами.
  3. Долговечность конструкции подтверждена ее материалами и их качественными характеристиками.
  4. Нет риска протечки. Есть возможность не переживать за испорченный ремонт или жалобы от соседей.
  5. Экономичность установки подтверждается уже в первый год использования.
  6. Никакие посторонние шумы не потревожат домочадцев во время работы системы.
  7. Отопление из полипропилена относительно недорогое.

Пропускная способность труб позволяет использовать их в целях назначения долгие годы. Налет солей и тяжелых металлов совершенно не задерживается на полипропилене, так же он не подвластен коррозийным процессам. Такие трубы довольно прочные, но и одновременно легкие. Обустройство частного дома своими руками такой установкой избавит от проблем во время зимнего сезона на многие десятилетия.

Особенности размещения стояков в комнатах

Обогревательные коммуникации располагают у наружной стены комнаты, в угловом помещении трубопровод размещают в углу, чтобы не допустить сырости стен. Правила размещения следующие:

  • При однотрубной системе оптимальное расстояние от окна — 15 см. Длина подводки достигает 40 см.
  • Если расстояние до отопительного прибора превышает полметра, то трубы прокладывают с небольшим уклоном в сторону батареи.
  • Если расстояние между перекрытиями не превышает 3 метров, дополнительные крепления не требуются. В доме с высокими потолками дополнительное крепление ставится на высоте половины этажа.

Монтаж

Благодаря тому, что этот материал очень легкий и доступный, Вы можете своими руками организовать отопление частного дома, дачи или квартиры из полипропиленовых труб. Перед началом работы, Вам нужно сделать проект. На нем необходимо обозначить размеры и места соединений, особенности подключения и способ установки. С его помощью облегчается расчет потребных материалов. Вы можете его начертить сами или посредством использования специальной программы типа АвтоКАД или СолитВоркс.

Схема отопления из полипропиленовых труб

Разводка труб может производиться по двум принципам: с одной трубой и с двумя. Первый вариант – это когда для подачи от котла и возврата воды используется только одна трубы. Второй – классический способ организации отопления. Естественно, самому проще подключить систему с оной трубой, но в таком случае Вы не сможете равномерно топить жилье.

Виды соединений труб

Устройство системы отопления при установке только пластиковых труб или при их соединении с металлическими практически не отличается. Вам только нужно будет при сочетании разных материалов подобрать правильный диаметр. Чтобы это сделать проконсультируйтесь в магазине с мастером.

Монтаж полипропиленовых труб в систему отопления производится при помощи специального сварочного аппарата для пластика, но помимо него Вам нужна будет также соединительная фурнитура.

Как проводится пайка отопления полипропиленовыми трубами:

Трубы нужно обрезать д необходимого размера

Очень важно, чтобы места стыков были ровными и находились под прямым углом по отношению к полу;
После, Вам нужно обработать сечения обезжиривающими составами и убрать с их поверхности стружку;
Установите трубы в центратор. Это специальное устройство, которое поможет достичь максимальной геометрической точности соединения

После наденьте на места соединений фитинги;
Сварка производится только по инструкции. Внимательно прочитайте руководство пользователю к своему инвертору. После, нагревайте устройство и паяйте. Возможно также использование электросварочных муфт, в таком случае установка производится непосредственно в них.

Фото: сварка труб

Сортамент современных интернет и простых магазинов сантехнического оборудования позволяет Вам подобрать все, для системы отопления из полипропиленовых труб. Помимо фитингов часто используются специальные поворотники, американки и прочие соединения. Технология их установки аналогична.

Если же необходимо подключение полипропиленовых труб к системе отопления из металлических, то нужно воспользоваться фланцами, у них другая схема установки. Они на одной стороне имеют резьбу – для врезки в стальные трубы, а на втором – гладкий затвор, для установки на пластик.

Чтобы сделать центральное отопление из полипропиленовых труб, нужно купить все составляющие, цена на которые зависит от производителя и типа армирования, ниже представлен небольшой рейтинг:

Чтобы увеличить КПД и повысить эксплуатационный срок отопительной системы, профессионалы рекомендуют осуществлять монтаж отопления в частном доме своими руками с использованием труб из полипропилена. Уже по истечении года эксплуатации снижается эффективность работы их аналогов из металла, все потому, что при повышенных температурах эти трубы начинают ржаветь изнутри.

Как должны работать циркуляционные насосы с электронным управлением

Модели с электронным типом отопления имеют два вида регулировки скорости: ручной и автоматический. Ручное регулирование подразумевает установку мощности прибора на нужном уровне. Корректировка перепадов давления при этом не осуществляется.

Фото 1. Схема управления циркуляционным насосом DAB EVOSTA с электронным регулированием. Выбор режима работы делается одной кнопкой.

В случае с автоматической регулировкой снижение или увеличение скорости осуществляется самой системой и напрямую зависит от температуры в трубопроводе. Автопилот сам определяет оптимальный уровень работоспособности и при необходимости снижает энергопотребление, не уменьшая при этом производительности.

Важно! Автоматическое снижение скорости насоса возможно только после гидравлической балансировки системы

Подбор вида обвязки

Схема обвязки радиаторов отопительной системы подбирается исходя из следующих факторов:

  • типа системы, подающей тепло в помещение;
  • способа соединения радиатора с центральными магистралями.

Определение типа системы

Прежде чем приступать к подбору обвязки отопительного оборудования необходимо определить тип системы отопления помещения. В настоящее время применяются следующие типы:

  • однотрубные системы;
  • двухтрубные системы.

Однотрубное отопление – это система, в которой все отопительное оборудование связано одной трубой. Теплоноситель последовательно попадает в каждый радиатор и возвращается в котел по одному замкнутому контуру.

Отопительная система с одним замкнутым контуром

Преимуществами однотрубной отопительной системы являются:

  • сбалансированность системы, что позволяет добиться равномерного прогрева всех подключенных радиаторов;
  • увеличенная скорость прогрева;
  • эстетичный вид и минимальное количество занятого пространства;
  • простота монтажа;
  • экономия на материалах.

К недостаткам можно отнести:

  • взаимосвязанность всех элементов системы, что приводит к невозможности выполнения ремонтных работ одного из них без отключения другого;
  • сложность регулирования температуры теплоносителя;
  • необходимость установки насоса с большим показателем мощности.

Двухтрубное отопление включает в себя два магистральных трубопровода. Один доставляет теплоноситель к радиаторам, а второй – возвращает к отопительному оборудованию.

Отопительная сеть с двумя магистральными трубопроводами

Достоинствами такой системы являются:

  • одинаковая температура всех радиаторов, так как теплоноситель на отдельную батарею поступает непосредственно из отопительного прибора;
  • возможность сооружения системы с меньшим внутренним давлением, что позволяет устанавливать оборудование меньшей мощности.

Наиболее существенным недостатком является стоимость системы. Принято считать, что затраты на приобретение материалов увеличиваются в 2 раза. На самом деле данное утверждение неверно, так как при однотрубной системе требуются меньшее количество труб, но с большим диаметром, а для двухтрубной – наоборот.

Однотрубная система отопления организована практически во всех многоквартирных домах старой постройки. Также ее целесообразно устанавливать в дачных домиках, площадью до 150 м². В новых домах и загородных коттеджах устанавливается двухтрубная система.

Варианты подключений

Способы подключения радиаторов также зависят от расположения труб в частном или многоквартирном доме. Выделяют:

боковое соединение, при котором входящий и отводящий патрубки располагаются с одной стороны радиатора. Такой тип отличается минимальными затратами на обустройство подключения (последовательное соединение), эстетичностью и минимальными потерями тепловой энергии. Как правило, применяется в большинстве многоквартирных домов;

Боковое подключение радиатора

диагональное соединение. В отличие от предыдущего случая ввод и вывод располагаются с противоположных сторон батарей отопления. Основное преимущество – возможность равномерного прогрева радиаторов с большим количеством секций (от 12 штук);

Диагональное подключение батареи

нижнее соединение – входящий и выводящий патрубки подводятся снизу. Достоинствами такого способа является эстетичность и возможность вмонтировать магистрали с пол или стену. К недостаткам относятся значительные потери тепловой энергии, находящиеся на уровне 1 % – 15%.

Нижнее подключение отопительного прибора

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Гимназия ремонта
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
