Как вытащить ящик из кухонного гарнитура: какими должны быть выдвижные ящики

Как устроена конструкция ящиков на рельсах

Прежде чем приступить к разборке шкафа, разберёмся с его конструкцией. Только при правильном понимании того, как работает вещь, можно грамотно её эксплуатировать. Современные рельсовые системы состоят из направляющей части и выдвигающейся системы. Такая система крепится следующим образом:

Справа и слева по внутренней стороне прикручиваются на шурупы «рельсы» для будущей ходовой части.
Выдвижную часть прикрепляют к каркасу самого ящика по правому и левому боку на уровне рельсов.
Но помимо обеспечения свободного и плавного хода, нужно, чтобы система не выезжала полностью сама по себе. Для этого на выдвигающейся части существуют специальные стоперы в виде пластмассовых язычков, которые цепляясь за железный каркас рельсовой части, предотвращают самостоятельное полное выдвижение конструкции.

Конструкция выдвижного ящика с направляющими

Устройство состоит из 2 «П» – образных профилей, внешнего и внутреннего. Первый монтируется на поверхность стены во внутренней части гарнитура. Есть два паза – верхний и нижний, в которые аккуратно вкладываются полоски из пластика, на которых находятся подшипники. Именно благодаря им происходит скольжение профиля внутри. Чтобы он не выскакивал полностью, устанавливается специальная заглушка.

На первый взгляд это кажется непонятным, но если следовать простой инструкции, предложенной ниже, то все станет предельно ясно.

Два профиля вкладываются друг в друга, а внутри находится каретка, обеспечивающая скольжение планки благодаря подшипникам – шарикам. Планка прикрепляется к самому выдвижному ящику. Итак, планка с профилями складываются в один механизм, а когда они снова раскладываются – полка полностью выскальзывает из ниши. Система удобная, ведь так можно достать вещь из самого дальнего уголка мебели.

Комплектация

Дверь шкафа-купе состоит из дверного полотна и системы передвижения.

Полотно – собирается из профилей и наполнения. Профили отличаются по высоте, так как в нижний рельс устанавливаются двигающиеся ролики, а они намного больше в размерах. Боковые профили отличаются большой толщиной за счет того, что сформированы в виде ручки. Пазы в них рассчитаны на удержание листа материала толщиной в 10 мм. Если наполнение тонкое – стекло, зеркало, используется уплотнитель.

Механизмы системы – в комплект входят ролики – верхние и нижние, саморезы, и регулировочные винты, благодаря которым выравнивается положение полотна. Кроме того, при установке монтируется доводчик или стопоры, для обеспечения плавного скольжения створки шкафа-купе и удержания в закрытом состоянии. На фото – механизм раздвижной системы.

Инструкция по демонтажу двери шкафа-купе

Последовательность работы по разборке достаточно проста, но включает в себя некоторые особенности. Как правило, связаны они с отличительными чертами той или иной конструкции. Если после монтажа шкафа-купе сохранилась инструкция, то, скорее всего, особенности системы или модели данной категории там указаны. Если нет, выяснить их придется эмпирическим путем.

Доводчик – используется в изделиях премиум-класса, обеспечивает плавность хода и защиту створки от чересчур резких движений. Перед демонтажем доводчик следует открутить. Рекомендуется снять его с полотна, но оставить на коробе, для того чтобы облегчить процесс сборки на новом месте.

Стопоры или замки – обеспечивают плотное примыкание створки к стенке гардероба. Обычно при закрывании, если установлены стопоры, ощущается некоторое усилие. Если элементы наличествуют, перед разборкой их следует снять. Для этого с помощью отвертки отвинчиваются закрепляющие их болты. Стопоры устанавливаются возле стенок, и, вне зависимости от количества створок, элементов всегда два.
В некоторых моделях направляющие установлены на каркас, то есть створка при закрытии не упирается в боковую стену, а останавливаются боковым ограничителем. В этом случае снять дверь совсем просто. Для этого следует демонтировать ограничители, а само полотно просто выкатить из рельса направляющей, как это показано на представленном видео.

Нижние ролики могут быть снабжены пластиковыми фиксаторами, блокирующими попытку снять полотно. В этом случае в момент приподымания створки нижний рельс подымается вместе с ней. Чтобы дверь вышла из рельса, необходимо на нижнем ролике повернуть флажок на 90 градусов. Блокировка будет снята, а полотно легко выйдет из пазов.

При демонтаже рекомендуется проводить все действия по инструкции, и запоминать их последовательность. Чем более тщательно проведена разборка шкафа-купе, тем проще будет его собрать заново.

Следует снять все обнаруженные ограничители: стопоры, доводчики и любые другие крепежные элементы. Створка закрывается, приподымается с одной стороны, с помощью отвертки приподнимается и вынимается из паза нижний ролик. Полотно в приподнятом состоянии извлекается из нижнего рельса. Если действие затруднено, следует еще раз убедиться в том, что все ограничители сняты и повторить попытку

Действовать следует осторожно, особенно если наполнителем является зеркало или стекло. Дверь опускается вниз, пока не выйдет из верхней направляющей

Ролики как верхние, так и нижние рекомендуется открутить, для того чтобы обеспечить их сохранность во время транспортировки. Створки снимаются поочередно.

Хорошо все рассказано. Но вседействия закрыты рукой.

Как вытащить ящик с телескопическими направляющими из комода

Вы приходите домой, а ящик тумбочки не двигается. Что-то за ящиком выпало из других ящиков, и это «что-то» мешает нормально закрыть ваш ящик.

Он пытается как-то достать эту коробку и вообще снять ее с тумбочки, но ничего не может сделать. По бокам ящика есть выдвижные планки, которые выдвигаются только на определенную длину, но не убираются полностью. И вся эта ситуация вызывает у вас лишь крайнюю степень возмущения.

Как вынуть ящик с телескопическими направляющими из тумбочки? Я вам скажу! Вернее даже покажу (в конце статьи будет соответствующее видео).

Вариантов может быть не так много.

Вариант 1. Если ящик имеет телескопические направляющие выхода (не на колесиках)

Это длинные металлические предметы, которые оборачиваются вокруг сторон вашей коробки. Как правило, одна телескопическая направляющая выходит из другой. А для того, чтобы отсоединить направляющую ящика от той, что ее держит, нужно всего лишь найти и поменять соответствующий рычажок.Как правило, рычаг (усики) прекрасно виден, пока ящик полностью выдвинут. Он часто находится на стыке направляющих с одной и другой стороны и фактически скрепляет их.

Опустите рычаг (антенны) отверткой вниз и направляющая свободно выйдет из другой направляющей вместе с коробкой.

Вариант 2. Если ящик имеет телескопические направляющие на колесиках

Здесь все довольно просто. Просто немного приподнимите тарелку, чтобы колесики оторвались от полки, а ящик выдвинулся.

Вариант 3. Если у ящика есть телескопические выходные направляющие, но при этом нет антенн и колесиков

Это тот вариант, который был в моем случае. У коробчатого рельса не было колес и «антенн». Она как-то держала коробку.

При внимательном рассмотрении оказалось, что планка просто вкручена в борта корпуса. Чтобы его отсоединить, необходимо открутить винты с одной и с другой стороны. И тогда коробка получит полную свободу!

Вот вам наглядное видео.

Конструкция кухонной бутылочницы

Сегодня предлагается несколько вариантов конструктивного исполнения кухонных бутылочниц. Они отличаются размерами, местом установки и способом крепления. При этом некоторые из них могут быть использованы для размещения любых кухонных принадлежностей, которые по форме и содержанию далеки от бутылок и функционально не связаны с названием места хранения.

Поэтому сегодня в мебельных супермаркетах можно подобрать три категории данной фурнитуры:

большие бутылочницы имеют несколько решетчатых полок, которые установлены внутри короба, длина которого может достигать 200,0 миллиметров – нижние полки используются для хранения посуды (аналогично посудной сушке), а средние и верхние– по прямому назначению; фурнитура средней размерной категории используется для размещения коробочек со специями и контейнеров с сыпучими продуктами, хранения упаковок с моюще-чистящими средствами и в основном имеет боковой способ крепления; малоформатная фурнитура имеет ширину 100,0 миллиметров и предназначена исключительно для хранения бутылок, и банок или пакетов со специями или приправами.

Для ее установки во внутренних отсеках кухонной мебели используются телескопические и роликовые направляющие, а сам решетный корпус часто оснащается доводчиком, повышающим эргономичность и удобство пользования этим кухонным атрибутом.

Обычно максимальное число уровней больших бутылочниц не превышает трех. При превышении этого значения полки располагаются близко друг к другу, что снижает удобство размещения и доставания большеразмерных предметов. Кроме того, часто под карго понимают сетчатый ящик, размещенный в тумбе со встроенной мойкой или под разделочной панелью кухонного стола.

Шариковые направляющие

Шариковые направляющие, или ещё как их называют телескопические направляющие, способны выдерживать большую нагрузку, имеют плавный ход. Стоимость направляющих
от 300-400 руб. за пару. Есть варианты с доводчиками и без.


Рис. 4. Пример использования шариковых направляющих для выдвижения ящиков в тумбе


Рис. 5. Пример одной из разновидностей шариковых (телескопических) направляющих

Шариковые направляющие также, как и роликовые, состоят их двух частей. Одна из них крепится на ящик, другая на боковую стенку.


Рис. 6. Фото шариковых и роликовых направляющих для сравнения

Для того, чтобы их разъединить, необходимо нажать на фиксатор, как показано на фото.
Это такой черненький рычажок.


Рис. 7. Разъединение шариковой направляющей на составляющие

Можно, конечно, установить и не разъединяя, но это мучение ёще то, довелось испробовать на своем опыте. В результате чего может сформироваться негативное представление о шариковых направляющих, о сложности их монтажа. На самом деле всё просто.

Разновидностей шариковых направляющих много, различаются они в основном по высоте (есть шариковые направляющие высотой 17, 27, 35, 45 мм), а также по степени выдвижения и наличию доводчика. Более подробно о особенностях шариковых направляющих читайте в статье о
шариковых направляющих.

Монтаж шариковых направляющих по элементам производится на боковые стенки тумбы и боковины ящика.

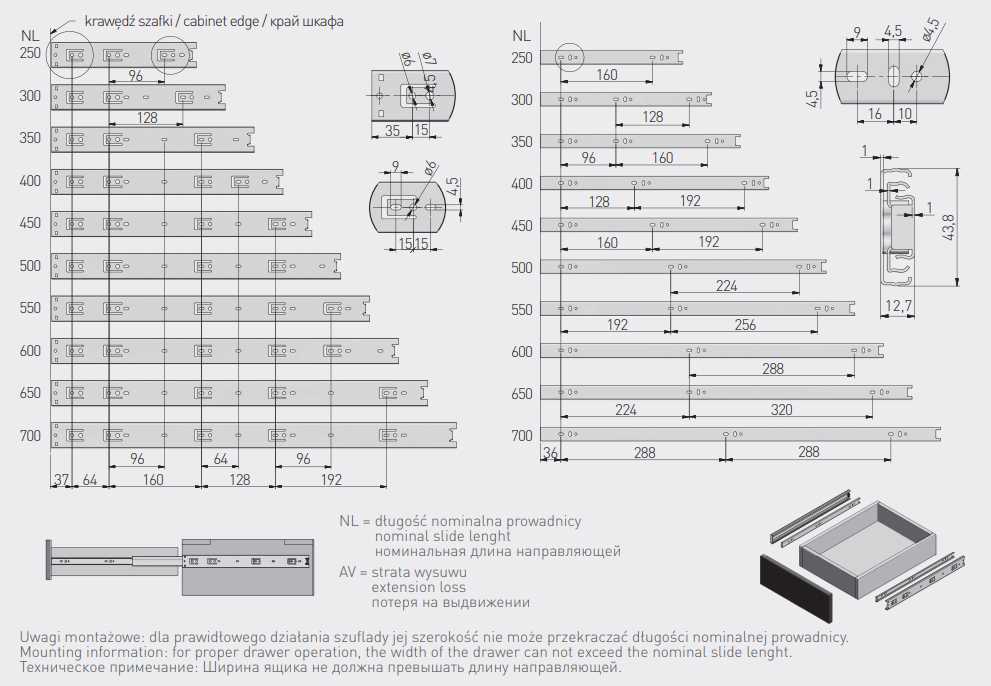

Рис. 8. Схема монтажа шариковых направляющих

Наиболее часто используют шариковые направляющие высотой 45 мм, размерный ряд направляющих от 250 до 700 мм, выдерживают нагрузку до 36 кг, что более чем.

Расчет ящика на шариковых направляющих схож с расчетом роликовых направляющих, габариты ящика по ширине определяются как размер внутреннего пространства минус 26 мм (12,7 мм + 12,7 мм).

Но не для всех случаев эта схема работает, всё зависит от вида
шариковых направляющих, прочитать об этом можно в
отдельной статье.


Рис. 9. Схема монтажа ящика на шариковых направляющих

один из способов с фото-инструкцией

Сегодня рассмотрим способ установки фасадов на выдвижные ящики, который широко распространен среди мебельщиков, благодаря своей простоте и доступности.

Когда я делал свою первую мебель с выдвижным ящиком, я столкнулся с проблемой присадки таких фасадов в полный рост, ведь необходимо одновременно выставить зазоры между фасадом и коробом, потом выдвинуть ящик (за что?) и прикрутить его изнутри. С большим трудом вывернулся, а потом решил поискать в интернете – все оказалось очень просто.

Итак, начнем по порядку. В предыдущем мастер-классе по креплению шариковых направляющих полного выдвижения мы собрали тумбу с выдвижными ящиками. Теперь на нее необходимо оформить фасадную часть.

Первый этап подготовительный. Необходимо подготовить сами фасады к установке. Для этого выкладываем их, как они будут установлены, на верстаке.

Наша задача – это разметить и установить мебельные ручки.

Для этого нам потребуется:

рулетка,
угольник,
карандаш.
Сильно упрощает жизнь вот такой простейший кондуктор из Икеи.

Находим центр фасада ставим риску. Обязательно проверяем с другой стороны. Значения должны совпадать.

Укладываем кондуктор на центральную отметку и карандашом отмечаем центры отверстий для крепления ручек.

Эту манипуляцию повторяем на каждом фасаде.

Еще раз проверяем. Расстояние сбоку до отверстия должно быть одинаковым с обеих сторон.

Этот пункт из серии «семь раз отмерь» и пренебрегать им на фасадах – лице изделия будет себе дороже.

Для сверления лучше всего использовать вот такое сверло поддереву с центральным шипом. Диаметр 4-5 мм. Оно не съезжает в сторону, что возможно при использовании сверл по металлу.

Отверстия сверлим насквозь. Чтобы не было сколов, на твердой подложке. Должно получиться примерно так.

Сразу же повторяем манипуляцию с остальными фасадами.

Для крепления ручек используются болтики. Штатные (которые поставляются в комплекте – слева) имеют пресс-шайбу и не всегда подходят для выдвижных ящиков, так как выступающая шляпка будет упираться в фронт самого ящика и будет мешать его плотному прилеганию. Поэтому я обычно использую винтики с потайной головкой – приходится покупать отдельно.

При закручивании таких винтов они утапливаются в материал и не создают никаких препятствий. Закручивать желательно вручную, чтобы не сорвать резьбу с ручек.

Итак, наши фасады готовы к монтажу.

Теперь вернемся к проблеме промежуточной фиксации. Нам необходимо модифицировать фронт ящика, чтобы на нем держался фасад (хоть немножко). В передней стенке необходимо просверлить 2-4 сквозных крепежных отверстия диаметром 4-5 мм.

В этом деле отлично помогает… двусторонний скотч. Лучше всего на вспененной основе. (Тонкий обычно не прилегает к обеим склеиваемым поверхностям в связи с небольшими перекосами).

Любой – качество не имеет значения. Я покупаю самый дешевый в FixPrice.

Наклеиваем несколько полосок скотча на фронт ящика. Снимаем с них защитную пленку.

Прикладываем подготовленный фасад к ящику, проложив сверху (или снизу – смотря откуда вы начинаете) прокладку, фиксирующую зазор. В данном мастер-классе используется 2 мм ПВХ кромка, если зазор делается 3 мм, то я прокладываю кусок ДВП, больше же смысла делать не имеет.

Контролируя положение фасада с боков и подталкивая кверху, прижимаем его к ящику и придавливаем на несколько секунд, давая скотчу прилипнуть. Затем аккуратно выдвигаем ящик и фиксируем фасад струбциной. Все, теперь он никуда не денется!

Вворачиваем в крепежные отверстия по саморезу (я использую 5х30 мм). Сначала в одно, затем снимаем струбцину и контролируем правильность установки фасада, задвинув ящик на место и оценив зазоры. Если все хорошо, то вворачиваем второй саморез. Если нет, то придется отрывать и начинать все сначала.

Обратите внимание, что передняя стенка ящика сделана ниже, чем остальные. Это для того, чтобы можно было использовать для крепления ручек штатные винты с выступающими головками

Кроме того, экономия материала (в данном проекте все было впритык).

На следующем слайде правильно установленный фасад №1. С краев ничего не выступает, зазор с верхним горизонтом равномерный 2 мм.

Те же самые манипуляции повторяем со следующим фасадом… и со следующим. И так до самого конца.

В итоге у нас должна получиться вот такая аккуратная тумбочка с равными зазорами между ящиками.

Данный метод имеет два основных недостатка:

Необходимость покупать дополнительные расходники (скотч и потайные винты).
Невзаимозаменяемость ящиков. То есть, если вытащить средний ящик и поставить его вместо верхнего, то, скорее всего, будет наблюдаться тот или иной перекос.

Но терпимость к неточностям разметки и простота перекрывают все эти минусы с лихвой.

mebeltrends.ru

Изготовление бутылочницы своими руками

Чтобы элементы были правильно смонтированы, нужно подробнее разобраться, как установить корзину в домашних условиях.

Подготовка к процессу

На этом этапе важно определить, в каком месте бутылочница будет наиболее полезной. Удобнее всего планировать размещение отсека «карго» еще на этапе заказа комплектующих элементов

Значительно сложнее добавлять корзину в уже имеющуюся мебель. После снятия размеров нужно составить чертеж.

Необходимые материалы

Самостоятельное изготовление конструкции с любыми размерами предусматривает использование определенных материалов, фурнитуры, крепежа. Потребуется следующее:

саморезы по дереву;
рейлинги;
направляющие шарикового типа с качественными доводчиками;
полоски ДСП с облицовочной пленкой на 10 и 16 мм;
доски для установки уровней;
доска для шкафа.

Пошаговый процесс изготовления и сборки самодельной бутылочницы

Всю работу разделяют на последовательные шаги:

Две планки по 16 мм скрепляют двумя элементами шириной в 10 мм, получая ровные уровни.
Боковые стороны присоединяют с помощью саморезов по дереву к основанию.
Затем следует просверлить отверстия нужного диаметра под ручки на фасаде.
На станину устанавливают полки. Для этого также используют шурупы.
Направляющие устанавливают на двух крайних планках.
Все элементы фиксируются саморезами и конструкция помещается в шкафчик.

Грамотный подход на этапе создания проекта и сборки позволит самостоятельно собрать и установить долговечную конструкцию бутылочницы для размещения различных приспособлений и аксессуаров для кухни.

Зачётно766Не очень393

Ряд рекомендаций по ремонту и полезные лайфхаки

Для легко нагруженных ящиков комода при монтаже дна используют восьмимиллиметровые скобы. Но, надежнее брать каленую 10-ку.
Чем хуже качество МДФ или ДСП, тем тоньше выбирают шурупы крепежа (максимум 3,0 мм).
При расшатавшихся штифтах просто рассверливают до большего диаметра старые отверстия и берут больший диаметр крепежа.
Штифты, пазы и даже прибиваемые скобами или прикручиваемые шурупами соединения для надежности предварительно промазываются ПВА.
Чтобы комод не потерял функциональность, выдвижение ящиков не стало затрудненным, а дверцы полок не перестали закрываться, ни в коем случае нельзя наносить слишком много слоев краски или лака. Если же внешний вид все-таки требует многослойного покрытия, предварительно снимают шлифкругом лишние 1-2 миллиметра основания.
Продлевают жизнь выдвижным роликам регулярно наносимой силиконовой смазкой. Так рекомендует, к слову, ухаживать за мебелью из ИКЕА.

Виды направляющих для выдвижных ящиков

Любой выдвижной механизм корпусной мебели основан на работе роликовых или шариковых направляющих.

шариковые (телескопические) направляющие для выдвижных ящиков

Размерный ряд шариковых направляющих, мм
250	300	350	400	450	500	550

Роликовые направляющие представляют собой самый простой и дешевый механизм выдвижения: вдоль полозков скользят два пластиковых ролика, а при подъеме в небольшую диагональ легко вынимаются друг из друга.

роликовые направляющие для выдвижных ящиков

Размерный ряд роликовых направляющих, мм
250	300	350	400	450	500	550

Выдвижные системы на основе роликовых направляющих

Например, на роликовых направляющих «работают» так называемые метабоксы – выдвижные системы, представляющие собой металлические боковины для ящиков разной высоты.

Метабоксы также называют металобоксами, самбоксами. Они могут оснащаться продольными и поперечными рейлингами, наращиваться с помощью глухих и перфорированных вставок, а также дополняться доводчиками.

Большинство выдвижных полок и корзин для шкафов-купе и гардеробных с настенным креплением также выкатываются за счет встроенных вовнутрь подвесной рамки роликовой направляющей.

Выдвижные системы на основе шариковых (телескопических) направляющих

Разновидностей телескопических выдвижных систем также немало.

Различают шариковые направляющие для выдвижного ящика по способу установки. Есть накладные и врезные, а также со скрытым монтажом – в этом случае выдвижной механизм «спрятан» под дном короба ящика.

Система сдвижения роликовых направляющих не позволяет встроить внутрь механизма доводчик – он может быть установлен только отдельной капсулой и «тормозить» движение ящика. А вот шариковые направляющие со встроенным доводчиком реализованы в едином механизме.

Также все выкатные корзины, карго и другие сетчатые системы хранения с доводчиками, обеспечивающими плавное «втягивание» механизма «работают» за счет шариковых направляющих.

Отдельно стоит выделить так называемые тандембоксы – выдвижные системы с двустенными металлическими боковинами, внутри которых встроена шариковая направляющая с дополнительным «апгрейдом», обеспечивающим бесшумное плавное закрывание с доводчиком.

Ремонт и замена направляющих в выдвижных ящиках

Бывает, направляющие быстро выходят из строя, потому что ящик большой и сильно нагружается. Телескопические (шариковые) направляющие допускают установку в два ряда. Выдвижной ящик при этом будет наделен большей несущей способностью и прослужит дольше.

При таком «апгрейде» вполне можно заменить дно из гибкого ДВП на ДСП или фанеру, чтобы хранить в таком ящике, допустим, инструменты.

Металлические направляющие лучше, конечно, заменить. Стоят они не так дорого. Однако, если при визуальном осмотре ролики целы, имеют ровную форму, а погнут только металл полозьев, можно попробовать вернуть ему изначальную форму. Для этого используют тиски, пассатижи и другой ручной инструмент.

Обнаружение проблемы

Проблема стояла очень остро. Средний ящик вообще перестал выдвигаться и сильно перекосился

Внешне всё это выглядело плохо, да и дело даже не столько во внешнем виде, сколько в том, что каждый день мне приходилось надрываться с этим комодом, гремя ящиками, чтобы достать вещи. После того, как я в очередной раз прищемила палец, я решила: всё, хватит! Пора брать дело в свои женские руки.

Начала с поиска проблемы. Пришлось вынуть все ящики и осмотреть направляющие.

Причина перекоса обнаружилась почти сразу: вот эти пластиковые ролики с правой стороны

Эта деталь от постоянной нагрузки просто рассыпалась. Странно, что произошло это с одной стороны.

Вторая, левая сторона направляющих, имела совершенно целые ролики

Стёртые ролики были на нижнем и среднем ящиках комода

Как выяснилось, сами ролики замене не подлежат, только полностью вся деталь. Для дальнейших действий мне пришлось выкрутить обе направляющие, или рельсы, как их правильно называют. Причём открутить эти детали пришлось и с корпуса комода и с самих ящиков.

Разновидности изделий

Второе название рассматриваемого нами варианта фурнитуры –шариковые направляющие, так как система двигается на небольших шариках, которые и обеспечивают мягкость хода и долговечность конструкций. Разберемся, какие варианты изделий встречаются, после чего рассмотрим модельный ряд, представленный на рынке.

Основные типы

Все телескопические вариант подразделяются по следующим признакам:

Возможность разукомплектации. Есть как разборные, так и неразборные варианты, второй вариант не подходит, так как в нем элемент не разбирается и снять такой ящик сложно. Но подавляющее большинство вариантов, представленных на рынке, относятся к разборному варианту, поэтому никаких проблем с ремонтом не возникнет.

Конструкция состоит из трех основных узлов, показанных на схеме

Количество ступеней. В зависимости от длины выдвижения конструкции подразделяются на двухсекционные и многосекционные. Если с первым вариантом все понятно, то второй намного сложнее по конструкции, поэтому и разбирать его следует аккуратнее. Но что касается процесса установки и снятия, то принципиальной разницы нет, если вы разберетесь в теме, то сможете обслуживать все типы.

Многосекционные варианты выдвигаются на гораздо большее расстоянии, чем двухсекционные

Наличие доводчика. Этот элемент делает эксплуатацию мебели более удобной, ведь ящики сами дожимаются до конца и становятся так, как нужно. Конечно, модели с доводчиком стоят заметно дороже простых вариантов без этого элемента. Что выбирать в конечном итоге — решать вам, и то, и другое решение довольно надежны, особой разницы в качестве нет.
