Авто с пультом управления

Самодельные модели на радиоуправлении захватывают не только детей, но и взрослых. Их можно применять для игры дома или устраивать настоящие соревнования во дворе. Для сборки своими руками понадобятся шасси с колёсами, электромотор и корпус.

В продаже существует большой ассортимент, но прежде всего надо определиться, какую машинку лучше сделать. Пульт управления может быть проводным или с радиоуправлением.

При выборе деталей следует обратить внимание на их качество. На пластике не должно быть зазубрин, вкраплений и других механических дефектов

Колёса продаются вместе с шасси и должны легко поворачиваться. Сцепление с поверхностью лучше обеспечивается резиной. Пластмассовые колёса в этом плане значительно хуже.

Новичку лучше взять электродвигатель, который дешевле и проще в обслуживании, чем ДВС. Корпус можно выбрать любой или изготовить по своему эскизу.

Мотор, аккумулятор и радиоблок с антенной устанавливаются на шасси мини-авто. Если приобретается набор с комплектующими, к нему прилагается инструкция по сборке.

После установки деталей, регулируется работа мотора. Корпус на шасси устанавливается после того, как всё заработает.

Сборку мини-копий можно производить дома следующим образом:

  • авто собирается тщательно и общими усилиями;
  • материалы деталей модели могут отличаться от оригинала;
  • мелкие и незначительные детали можно опустить.

Модель может быть изготовлена без зацикливания на определённой марке авто. Многое зависит от финансов и наличия свободного времени. Сборка мини-автомобиля в домашних условиях вместе с ребёнком имеет большое воспитательное значение.

Работа по сборке модели авто производится по плану. Некоторые детали необходимо купить, но можно использовать старые игрушки.

Мотор должен по мощности соответствовать весу устройства. Для питания применяются свежие батарейки или аккумулятор.

Если использовать специальный автоконструктор, поделки могут быть самыми разнообразными. Последовательность сборки:

  • первой собирается рама;
  • крепится и регулируется мотор;
  • устанавливается источник питания;
  • закрепляется антенна с радиоблоком ;
  • устанавливаются и регулируются колёса.

Виды радиоуправляемых автомобильных моделей

Многие хитрости самоделок раскрыты в этом видео.

Электронные самоделки позволяют сделать жизнь комфортней и сэкономить немало средств. Кроме того, можно найти применение старым электроприборам, чтобы они не пылились в кладовке без цели. Полезные поделки своими руками часто оказываются лучше изделий заводского производства.

Сделать своими руками простейшие электронные схемы для использования в быту можно, даже не имея глубоких познаний в электронике. На самом деле на бытовом уровне радио – это очень просто. Знания элементарных законов электротехники (Ома, Кирхгофа), общих принципов работы полупроводниковых устройств, навыков чтения схем, умения работать с электрическим паяльником вполне достаточно, чтобы собрать простейшую схему.

Автопереключатель гирлянд

Переключатель делается по простой инструкции «сделай сам». Чтобы создать самоделки своими руками, понадобятся следующие материалы:

  • цилиндр из алюминия;
  • широкий скотч;
  • жесть;
  • электрический двигатель с редуктором;
  • суперклей;
  • ПВХ-листы;
  • переключатель;
  • батарейка (3,7 В).

Мастер-класс:

Сначала собирают цилиндрический контакт (подойдет корпус от конденсатора): его ошкуривают, чтобы полностью очистить поверхность и обматывают клейкой лентой (5 мм с краю оставляют).

После этого из бумаги следует вырезать шаблон, на него располагают изолированный цилиндр. На его поверхности вырезают дорожки для подключения электро гирлянд: в этих местах нужно оголить поверхность конденсатора.

Далее на цилиндр приклеивают шкив моторчика. Следующий шаг – склеить корпус из ПВХ-ластов в виде буквы «П». В каждой стойке нужно просверлить отверстия для мотора и вала барабана.

В центральной части цилиндра напротив шкива вкручивают винт. Здесь необходимо добиться соосности. После – барабан и двигатель закрепляют на станину.

Следующий этап – нарезка жести на узкие полосы для трущихся контактов и замыкания цепи. Затем их выгибают и прикрепляют на станину с применением перемычки из пластика. Один из контактов располагают на неизолированном участке барабана.

На контакты электрики советуют припаивать клеммы. Батарея подключают к мотору через переключатель. Затем проводок, идущий от кабеля питания, подсоединяют к крайнему контакту, который постоянно соприкасается с барабаном. После этого подключают остальные контакты. Проводки, которые остались, скручивают вместе.

Таким образом можно сделать авто переключатель своими силами. В результате получится интересное поочередное мерцание лампочек.

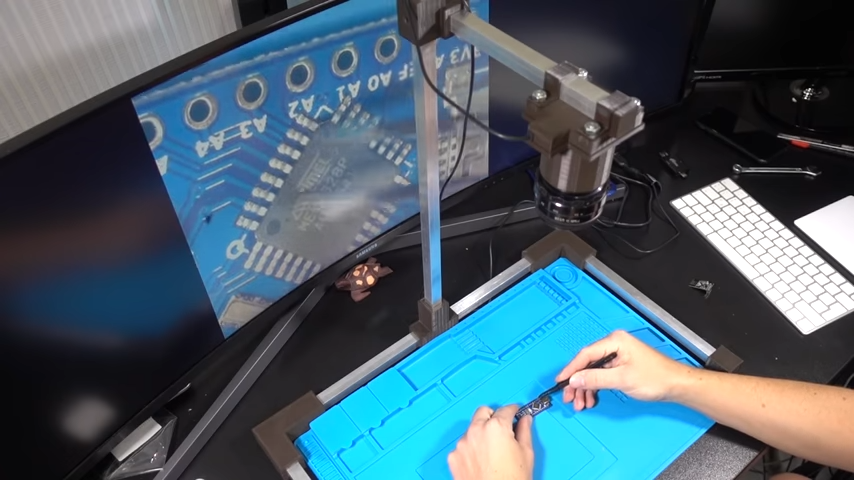

USB-микроскоп из веб-камеры и фотообъектива

Такая электроника достаточно сложна в изготовлении, и для начинающих этот метод может показаться не таким простым.

Основные материалы:

  • старый фотообъектив (фокус – более 50 мм);
  • веб-камера;
  • профильная трубка из алюминия (10х10 мм)

В работе рекомендуется следовать советам экспертов:

Для начала требуется отсоединить микрофон. Кабель при этом понадобится припаять повторно. Кроме того, необходимо выпаять светодиод.

Далее от веб-камеры откручивается объектив. На его место ставят другой, от фотокамеры. Предварительно определяют расстояние от матрицы при закрытой диафрагме. Фотообъектив крепится к трубке над самой матрицей, после веб-камера включается. При этом записывают два значения. Речь идет о расстоянии между веб-камерой и фотообъективом, при котором изображение выглядит наиболее четким, и расстоянии между объективом и рассматриваемыми предметами

Трубка постепенно укорачивается, пока не будет оптимального баланса и максимального увеличения.

Конструкцию микроскопа делают из пластиковых трубок, пластинок и клеевого состава. Затем плату помещают внутрь корпуса и собирают с объективом.

Стойка изготавливается из алюминиевой трубки.

Смотрим видео:

При повороте ключа зажигания ничего не происходит.

Электрика автомобиля

 Столкнулся с такой проблемой — автомобиль «zaz sens» перестал заводиться. Вставляю ключ зажигания, поворачиваю до первого щелчка вроде все как обычно, начинает качать бензонасос. Насос перестает качать, я поворачиваю ключ зажигания, чтобы завести автомобиль и в этот момент все гаснет и ничего не происходит, как будто автомобиль выключается. При этом приборная панель, габаритные огни и даже аварийка не моргает и ничего не работает. Если включить свет в салоне, то он светит очень тускло, едва заметно. При следующих попытках завести, уже и бензонасос не качает. Если подождать пару часов, то повторяется та же ситуация, качает насос при попытке запустить стартер — все отключается и тишина.

Как я решил данную проблему.

Первое на что я подумал, это плохой контакт на массе. Я взял провод и подсоединил минус  от аккумулятора напрямую к кузову, при этом клеммы не отсоединял. Попробовал завести ничего не изменилось.

Второе что я сделал — это проверил все предохранители, они все оказались исправные.

На следующей день я решил зарядить аккумулятор, снял клеммы и поставил на зарядку. Полностью зарядил, не помогло.

Решил почистить клеммы, стал опять откручивать и случайно заметил что гайка на плюсовой клемме аккумулятора — очень слабо закручена, к которой присоединяется тонкий провод идущий от блока управления. Я открутил, все почистил и закрутил потуже. И все завелось, как обычно, даже ещё лучше.

Надеюсь данная информация кому-нибудь пригодится. Всем удачи!

Дальше »

Самоделки для автомобилей

Современные автомобили снабжены всем необходимым. Однако бывают случаи, когда просто необходимы самодельные устройства. Например, что-то сломалось, отдали другу и тому подобное. Вот тогда умение создавать электронику своими руками в домашних условиях будет очень полезно.

Зарядка для аккумулятора

Первое, во что можно вмешаться, не боясь навредить авто, — это аккумулятор. Если в нужный момент зарядки для аккумулятора не оказалось под рукой, ее можно быстро собрать самостоятельно. Для этого потребуется:

  • мощный трансформатор;
  • четыре диода;
  • четыре радиатора на диоды;
  • электроизоляционная пластина;
  • шнур питания.

Идеально подходит трансформатор от лампового телевизора. Поэтому те, кто увлекается самодельной электроникой, никогда не выбрасывают электроприборы, в надежде, что они когда-нибудь понадобятся. К сожалению, трансформаторы использовались двух видов: с одной и с двумя катушками. Для зарядки аккумулятора на 6 вольт пойдет любой, а для 12 вольт только с двумя.

На оберточной бумаге такого трансформатора показаны выводы обмоток, напряжение для каждой обмотки и рабочий ток. Для питания нитей накаливания электронных ламп используется напряжение 6,3 В с большим током. Трансформатор можно переделать, убрав лишние вторичные обмотки, или оставить все как есть. В этом случае первичные и вторичные обмотки соединяют последовательно. Каждая первичная рассчитана на напряжение 127 В, поэтому, объединяя их, получают 220 В. Вторичные соединяют последовательно, чтобы получить на выходе 12,6 В.

Диоды должны выдерживать ток не менее 10 А. Для каждого диода необходим радиатор площадью не менее 25 квадратных сантиметров. Соединяются они в диодный мост. Для крепления подойдет любая электроизоляционная пластина. В первичную цепь включается предохранитель на 0,5 А, во вторичную — 10 А. Устройство не переносит короткого замыкания, поэтому при подключении аккумулятора нельзя путать полярность.

Простые обогреватели

В холодное время года бывает необходимо подогреть двигатель. Если автомобиль стоит там, где есть электрический ток, эту проблему можно решить с помощью тепловой пушки. Для ее изготовления потребуется:

  • асбестовая труба;
  • нихромовая проволока;
  • вентилятор;
  • выключатель.

Диаметр асбестовой трубы выбирается по размеру вентилятора, который будет использоваться. От его мощности будет зависеть производительность обогревателя. Длина трубы — предпочтение каждого. Можно в ней собрать нагревательный элемент и вентилятор, можно только нагреватель. При выборе последнего варианта придется продумать, как пустить воздушный поток на обогревательный элемент. Это можно сделать, например, поместив все составляющие в герметичный корпус.

Нихромовую проволоку также подбирают по вентилятору. Чем мощнее последний, тем большего диаметра можно использовать нихром. Проволока скручивается в спираль и размещается внутри трубы. Для крепления используются болты, которые вставляются в заранее просверленные отверстия в трубе. Длина спирали и их количество выбираются опытным путем. Желательно, чтобы спираль при работающем вентиляторе не нагревалась докрасна.

Весь обогреватель подключается к сети через шнур с вилкой, но он сам должен иметь свой выключатель. Это может быть как просто тумблер, так и автомат. Второй вариант более предпочтителен, он позволяет защищать общую сеть. Для этого ток срабатывания автомата должен быть меньше тока срабатывания автомата помещения. Выключатель еще нужен для быстрого отключения обогревателя в случае неполадок, например, если вентилятор не будет работать. У такого обогревателя есть свои минусы:

  • вредность для организма от асбестовой трубы;
  • шум от работающего вентилятора;
  • запах от пыли, попадающей на нагретую спираль;
  • пожароопасность.

Некоторые проблемы можно решить, применив другую самоделку. Вместо асбестовой трубы, можно использовать банку из-под кофе. Чтобы спираль не замыкалась на банку, ее крепят к текстолитовой рамке, которую фиксируют с помощью клея. В качестве вентилятора используется кулер. Для его питания нужно будет собрать еще одно электронное устройство — небольшой выпрямитель.

Музыкальная шкатулка

Самоделки электронные очень часто служат предметом, дарящим радость их владельцам. Яркий тому пример – музыкальная шкатулка. Причем она не просто воспроизводит музыку. В ней полностью сохранено место для хранения мелочей.

Для работы понадобятся:

  • сама шкатулка;
  • музыкальный модуль с транзистором;
  • динамик (подойдет от телефона или плеера);
  • выключатель (можно от настенного телефона);
  • отсек для батареек формата ААА (к примеру, от детских игрушек или фонарика).

К музыкальному модулю первым делом необходимо припаять транзистор 8050 (схема указана на рисунке выше). Далее припаиваются проводники для подключения подачи питания и динамика

При подаче питания важно соблюдать полярность. Динамик и плата крепятся с помощью клея

Полученная конструкция должна поместиться в крышку шкатулки.

После этого устанавливается выключатель. Из шнурка делается петля и накидывается на шток. Она необходима для управления. Второй конец шнурка приклеивается на внутренней стороне шкатулки. Длина его выбирается таким образом, чтобы музыкальный модуль срабатывал именно в момент полного открытия крышки.

Электронный модуль прячется вырезанным кусочком картона или ткани.

Полезные самоделки своими руками: как делаются бытовые весы

Сегодня, практически в каждом доме есть напольные или кухонные весы. Для того, чтобы самостоятельно сделать этот полезный измерительный прибор, необходимо разобраться с его устройством и принципом работы.

Так, к внешним составным частям весов относят:

  • Весопроцессор;
  • Корпус;
  • Экран для показаний;
  • Платформу;
  • Ножки.

Принцип работы весов крайне прост. Груз, попадая на платформу, давит на нее за счет силы тяжести, активируя тензометрический датчик веса внутри прибора. Тензодатчик, в свою очередь, влияет на тензорезистор, меняя его сопротивление. Последний передает сигнал аналого-цифровому преобразователю. После этого АЦП переводит сигнал в цифровой и подает его на микроконтроллер, который делает выводы о массе груза на платформе, и выводит значения на экран.

Так, для центрального расположения под платформой напольных, торговых и технических весов лучше выбирать одноточечный датчик. Для установки на изгиб используют блочный датчик. При этом, нужно следить за тем, чтобы тензодатчик имел надежное соединение с АЦП. Решить проблему подключения устройств поможет весопроцессор.

Простая электроника своими руками: делаем спиннер

Электротехника, сегодня, повсеместно используется для реализации как практических, так и развлекательных целей. Некоторые изобретения (такие, как например система “умный дом”) сделать новичку будет достаточно сложно. Они требуют опыта и углубленных знаний по физике. Другие же конструкции являются простыми и доступными для начинающих радиолюбителей. Так, например, своими руками можно сделать интересные игрушки – спиннеры, продажи которых невероятно возросли в этом году.

Чтобы собрать игрушку необходимо будет запастись:

  • Деревянной заготовкой размером 9x4x1,2 см;
  • Подшипником размером 2,2Х0,8х0,7 см (с резиновым уплотнителем);
  • Двумя светодиодами RGB;
  • Двумя батарейками и держателями CR2032;
  • Болтом из нержавейки 0,8х2 см;
  • Колпачковыми гайками М8.

После этого можно приступать к работе. Прежде всего, необходимо будет найти схему конструкции в интернете, и перенести ее на необработанный брусок – заготовку. Чтобы правильно наметить технологические отверстия (их будет три) понадобится линейка.

После чего следует:

  1. Посередине заготовки высверлить сквозное отверстие диаметром 2,2 см под подшипник;
  2. Просверлить по бокам заготовки два отверстия диаметром в 2,5 см и глубиной в 7,5 мм;
  3. При помощи сверла проделать посередине двух несквозных два отверстия диаметром по 6 мм под светодиоды;
  4. Обработать отверстия зенковкой;
  5. Придать игрушке закругленную форму при помощи электролобзика, ленточной пилы или лобзикового станка;
  6. Зашкурить заготовку наждачной бумагой, и покрыть ее лаком;
  7. Припаять светодиоды к батарейкодержателям;
  8. Проверить светодиоды, и установить их в посадочные отверстия, зафиксировав на супер-клей;
  9. Очистить подшипник, и обработать его внутренности WD 40;
  10. Отрезать шляпку болта, и закрепить ось в подшипнике с двух сторон гайками;
  11. Установить подшипник в посадочное отверстие.

Спиннер готов! Игрушка будет интересной не только для детей. Такую электронку смогут использовать и взрослые: прибор, вращаясь, поможет расслабиться или отвлечься.

Как спаять детские игрушки своими руками

Современные дети явно пресыщены многообразием игрушек, которые можно купить. В этой ситуации прикольные самоделки из старых радиодеталей способны поразить детское воображение своей необычностью.

Например, такую железную дорогу не купишь нигде! Конечно, придется попотеть, спаивая вместе мощные транзисторы. Взамен Вы получите восхищение и благодарность и своего ребенка и его друзей.

В данном случае придется потрудиться не меньше, собирая вместе десятки корпусов микросхем. Возможно, эта САУ понравится Глебу, который поступил в артиллерийское училище.

Кто-то мечтает стать танкистом, кто-то – летчиком. Можно начать с биплана и для его моделирования так же прекрасно подходят микросхемы.

Предпочитаете современный самолет? Не проблема! Только в этом случае придется повозиться, вырезая крылья из печатных плат.

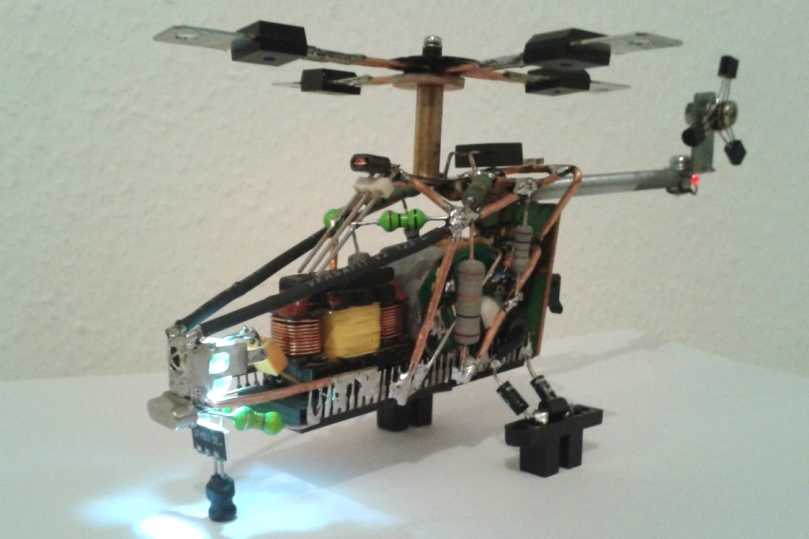

Вертолет так же получился интересный: пусть транзисторы покрутятся в качестве винтов. Фишку с включенным светодиодом можно применить и в других поделках, надо лишь предусмотреть место и контакты для батарейки плюс микровыключатель.

Если не ошибаюсь, перед нами сюжет из фильма «Водный мир» и управляет лодкой Кевин Костнер. Возможно, получатель подарка решит по-другому.

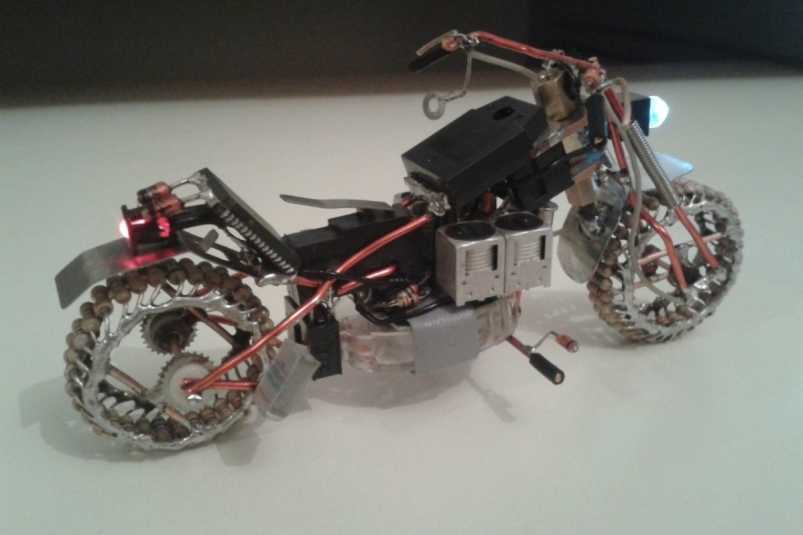

Мотоциклов в сети – «широкий ассортимент». Данный экземпляр напоминает мой незабвенный ЧЗ-350.

Ах, Чебурашка! Вероятно, ему столько же лет, сколько и советским транзисторам, из которых изготовлена игрушка. Пусть наш Чебурашка понравится современным детям.

Полезные вещи своими руками для рыбалки

Среди самоделок можно найти немало интересных идей для применения в походных условиях, а также на охоте и рыбалке.

Электронный сигнализатор

Примером может служить электронный сигнализатор для рыбалки на обычную удочку или другую снасть. Несложное устройство поклевки может быть собрано всего за полчаса. Для него понадобится старый брелок-пищалка и полоска пластика толщиной 1-2 мм.

Сборка сигнализатора:

  1. Брелок крепится к удилищу.
  2. Полоска пластика наклеивается на леску и вставляется между контактами брелка.

Теперь при поклевке рыба дернет леску, пластик вылетит, контакты замкнутся и брелок сработает.

Как создать сигнализатор, рассказывает автор ролика #Serg#.

Подводная камера для зимней рыбалки

С помощью самодельной подводной камеры для зимней рыбалки можно увидеть, есть ли рыба под лункой. А это упрощает процесс ловли.

Для изготовления понадобится:

  • небольшая камера;
  • герметичный бокс для камеры;
  • небольшой телевизор;
  • автомобильный аккумулятор для обеспечения питания камеры;
  • удлинитель;
  • инвертор;
  • свинец для груза;
  • ультрафиолетовые диоды для подсветки при подводных съемках;
  • суперклей, изолента, герметик.

Процесс сборки:

  1. В верхней части бокса делают два отверстия. Через одно вводят кабель-удлинитель. Через второе – провод, которым камеру соединяют с телевизором.
  2. В боксе выполняют еще несколько отверстий, в которые вставляют лампочки для подсветки. Провода от лампочек спаивают в одну схему (например, с параллельным расположением), которую соединяют с кабелем, обеспечивающим питание.
  3. Отверстия заклеиваются клеем и изолентой для плотной герметизации.
  4. Растапливают свинец и выливают из него небольшие брусочки удлиненной формы. Размещают их в нижней части бокса.
  5. Настраивают камеру, подсоединяют к кабелю. После чего ее аккуратно размещают в боксе так, чтобы она имела четкое направление вперед и по горизонтали и передавала качественное изображение. Для устойчивости камеру вокруг обкладывают мягким материалом.
  6. К боксу приделывают торс (веревку, ремень), которым будут опускать камеру на глубину. Для удобства можно его, кабель питания и провод связи видеокамеры с телевизором объединить в одну жилу, скрепив изолентой.
  7. Подсоединяют кабель питания видеокамеры к аккумулятору и тестируют устройство.

Самодельная приманка для рыбы

Хорошую приманку для ловли рыбы можно сделать самостоятельно. Это будет устройство, собранное на основе простого мультивибратора.

Понадобится:

  • излучатель звука, например, из детской игрушки;
  • провода;
  • небольшая пластмассовая баночка, к примеру, из-под лекарственных таблеток;
  • электронная плата;
  • регулятор с пластиковым стержнем;
  • кусок пенопласта;
  • батарейки;
  • грузики для поплавка;
  • регулятор громкости.

Сборка приманки осуществляется так:

  1. Нужно спаять схему и проверить ее.
  2. К излучателю звука припаивается два проводка. Затем они по корпусу проводятся внутрь и подключаются к плате.
  3. В крышку от баночки ставится регулятор с пластиковым стержнем.
  4. Сверху на плату устанавливается вырезанный из пенопласта плотный круг, который отделяет плату от батарейки.
  5. В нижней части баночки закрепляются грузики, чтобы емкость держалась на воде как поплавок.
  6. Регулятором выставляется частота и изменяется звук.

Сигнализация сбоя питания

Это очень простой сигнал тревоги, который сообщает вам о сбоях в электроснабжении. Сигнализация питается от батареи, которая в режиме ожидания не потребляет ток, поэтому батарея должна прослужить полный срок службы.

В случае сбоя питания реле обесточивается, его контакты замыкаются и раздается звуковой сигнал. BZ1 является звуковым устройством и может быть громким пьезоизлучателем, звонком или зуммером. Батарею следует выбирать в соответствии с рабочим напряжением звуковых оповещателей.

Хотя нарисовано с полным питанием; (трансформатор, мостовой выпрямитель и сглаживающий конденсатор) его можно заменить обычным адаптером постоянного тока. В этом случае просто выберите реле, рабочее напряжение которого соответствует адаптеру.
При отключении питания сирену невозможно остановить, поэтому в цепи включен переключатель S1, чтобы отключить сигнал тревоги.

Домашняя мастерская

Для самостоятельного конструирования радиоэлектронных устройств необходим некоторый минимум инструментов, приспособлений и измерительных приборов
:

  • Паяльник;
  • Бокорезы;
  • Пинцет;
  • Набор отверток;
  • Пассатижи;
  • Многофункциональный тестер (авометр).

Большинство радиолюбителей начинали свой путь с использования простейшего паяльника 220В 25-40Вт, а из измерительных приборов в домашней лаборатории использовался самый массовый советский тестер Ц-20. Всего этого достаточно для занятий с электричеством, приобретения нужных навыков и опыта.

Начинающему радиолюбителю нет смысла покупать дорогостоящую паяльную станцию, если нет необходимого опыта работы с обычным паяльником. Тем более что возможность применения станции появится еще не скоро, а только по прошествии иногда довольно длительного времени.

Также нет необходимости в профессиональной измерительной аппаратуре. Единственный серьезный прибор, который может понадобиться даже начинающему любителю, – это осциллограф. Для тех, кто уже разбирается в электронике, осциллограф является одним из самых востребованных измерительных инструментов.

В качестве авометра с успехом можно использовать недорогие цифровые приборы китайского производства

Имея богатую функциональность, они обладают высокой точностью измерений, простотой использования и, что важно, имеют встроенный модуль для измерения параметров транзисторов

Говоря о домашней мастерской у самоделкина, нельзя не упомянуть о материалах, применяемых для пайки. Это припой и флюс. Самым распространенным припоем является сплав ПОС-60, который имеет невысокую температуру плавления и обеспечивает высокую надежность пайки. Большинство припоев, применяемых для пайки всевозможных устройств, является аналогами упомянутого сплава и может быть им с успехом заменено.

В качестве флюса для пайки используется обычная канифоль, но для удобства пользования лучше использовать ее раствор в этиловом спирте. Флюсы на основе канифоли не требуют удаления с монтажа после работы, поскольку являются химически нейтральными при большинстве условий эксплуатации, а тонкая пленка канифоли, образовавшаяся после испарения растворителя (спирта), проявляет неплохие защитные свойства.

Важно!
При пайке электронных компонентов ни в коем случае нельзя использовать активные флюсы. Особенно это касается паяльной кислоты (раствор хлористого цинка), поскольку даже в обычных условиях такой флюс разрушающе воздействует на тонкие медные печатные проводники

Для облуживания сильно окисленных выводов лучше использовать активный бескислотный флюс ЛТИ-120, который не требует смывания.

Очень удобно работать, используя припой, в состав которого включен флюс. Припой выполнен в виде тонкой трубочки, внутри которой находится канифоль.

Для монтажа элементов хорошо подходят макетные платы из двухстороннего фольгированного стеклотекстолита, которые производятся в широком ассортименте.

Для детей от года до трёх

Поделки развивающие мелкую моторику рук сыграют немаловажную роль в мышлении, возможности анализировать и рассуждать

Когда речь идёт о малышах, которые только недавно начали самостоятельно ходить, важно учитывать, что их усидчивость минимальна

А способность правильно держать и управлять карандашом или ножницами в руках или лепить фигурки из пластилина настолько редка в повседневной жизни, что приравнивается к чему-то особенно восхищающему. Именно поэтому малыши делают поделки под пристальным присмотром взрослого.

Цель взрослого при совместном рукоделии – это направить, дать идею и предоставить необходимые инструменты, материалы. На протяжении работы взрослый должен не просто показывать, что и как делать, но и обговаривать все совершающие действия. При этом чётко озвучивая все наименования и названия процессов.

Про доскональную правильность, ровность и красоту в работе с годовалыми можно забыть. Главное, чтобы такая форма общения приносила положительные эмоции обоим, и возникало желание продолжать.

На просторах интернета можно найти множество фото развивающих поделок, вид которых воодушевит на творение, их создание. При этом материалы используются самые разнообразные, начиная от листьев, веточек, бумаги и до специализированной атрибутики.

Схемы электронных самоделок своими руками — всякие полезные устройства

Микрофонный усилитель с низким сопротивлением

Схема представляет собой микрофонный усилитель для использования с микрофонами, у которых низкое общее сопротивлением (
200 Ом). Данный усилитель рассчитан на работу со стабилизированным источником напряжением от 6 до 30 В постоянного тока. Если вы не намерены создавать блок адаптера импеданса с T1, вы получите усилитель для микрофонов с более высоким импедансом. В этом случае вы должны напрямую подключить сигнал к C7.

Rl
15k

R2
150k

R3
2.2k

R4
820

R6
10k

R7
10

P1:

C1
3k9

C2
100u

C3
22u

C4
4u7

C5
470u

C6
10u

C7
100n

C8
47u UNIPOLAR

D1
1N4148

U1
TL081

CN1
SIL6

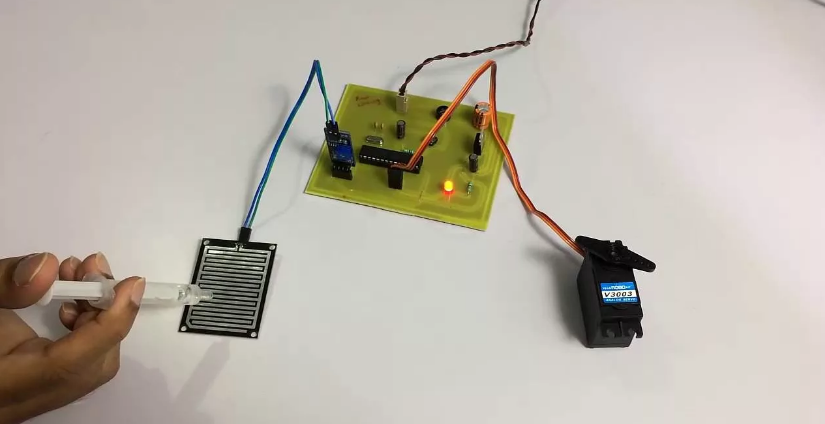

Датчик дождя

Что может быть неприятнее, чем прийти и увидеть кузов любимого автомобиля в разводах?

Да и владельцам частных домов или постоянно живущим на дачах эта штука может пригодиться.

Увы, устройство по этой схеме нельзя ставить в автомобиль, но это и не нужно – подобные не стоят только на совсем древних автомобилях типа «копейки». Для сборки такого приспособления понадобится:

  • замыкаемый датчик при контакте с водой, который ставится на открытое место;
  • резисторы на 10кОм и 330кОм;
  • транзисторы VT1, VT2, в этой схеме это BC548 и BC 558;
  • блок батареек или иной источник питания на 3 вольта;
  • конденсатор емкостью 100 мкФ;
  • по предпочтению владельца – датчик в виде лампочки или зуммера.

Беспроводной микрофон

Чтобы сделать микрофон в домашних условиях, нужны следующие детали:

  • микрофонная головка;
  • батарейка (12 В);
  • конденсатор (1 мкФ);
  • резистор (47 кОм и 100 Ом).
  • эмалированный провод (0,5 мм);
  • кварцевый автогенератор (10 МГц).

Для питания головки предназначен резистор R2, а для микросхемы – R1. Антенну, состоящую из тридцати витков, подключают на входе контакта 3. Затем можно начинать сборку. Данная схема предусматривает навесную установку.

Порядок выполнения:

Резистор 100 Ом необходимо припаять к 4 контакту на микросхеме. Далее кембриком следует заизолировать контакт и припаять резистор 47 кОм.

Следующий шаг – допаять конденсатор с соблюдением полярности. После этого можно припаять микрофон к конденсатору и резистору и сделать общий контакт с применением перемычек.

Далее батарейку припаивают через разъем (он будет использоваться, как переключатель).

Когда будет готова схема, можно приступать к изготовлению антенны: проволоку наматывают на сверло (оно будет применяться в качестве каркаса) и припаивают антенну по схеме.

Разъем замыкают перемычкой (при этом включается микрофон).

Самодельную радиоэлектронику необходимо настроить на диапазон коротких радиоволн (10 МГц).

Смотрим видео:

Самоделки своими руками для автомобиля

Автоэлектроника, на сегодня, имеет огромный спрос. При этом, самодельная автоматика, зачастую, имеет простые схемы, легкое исполнение и монтаж. Какие же электросамоделки можно самостоятельно сделать для своего авто?

Так, своими руками для автомобиля можно сделать:

  • Динамические поворотники, используя конструктор KIT DIY;
  • Универсальное зарядное устройство из старой электроники;
  • Кондиционер на основе водяного насоса;
  • Дворники с подогревом и многое другое.

Проще всего будет сконструировать подсветку для замков ремней безопасности. Для этого необходимо будет демонтировать, и разобрать замки с помощью плоской отвертки. После чего, при помощи термоклея в замках необходимо закрепить светодиоды.

После этого следует собрать замки, а провода, питающие светодиоды, протянуть под сидениями к зажиганию или кнопке габаритов через прикуриватель. По желанию владельца автомобильная подсветка салона может быть дополнена лампами, сигнализирующими о том, что ремень безопасности не пристегнут.

Схема мощного тиристорного регулятора напряжения

Cхемы электронных устройств

 С помощью этого устройства можно регулировать напряжения от несколько десятков вольт до 220 В, при активной нагрузке.

Тринисторы VS1 и VS2 подключены параллельно между собой, на встречу друг к другу и последовательно к нагрузке. При включении тринисторы закрыты, через R5 происходит зарядка конденсаторов C1, C2. Конденсаторы C1, C2  и переменный резистор R5 образуют фазосдвигающую цепочку.

Динисторы VS3 и VS4 образуют импульсы, с помощью которых происходит управление тринисторами.

В тот момент когда конденсаторы зарядятся напряжением равным напряжению открытия динистора, произойдет скачок напряжения который включит тринистор и через нагрузку потечет ток. В начале отрицательного полупериода напряжения сети, происходит отключение данного тринистора и происходит новый цикл зарядки конденсаторов, но уже в обратной полярности. Происходит открытие другого тринистера и динистора.

Используемые детали

  • R1, R2, R3, R4 — 51 Ом
  • R5 — 270 кОм
  • VS1 — КУ202Н
  • VS2 — КУ202Н
  • VS3 — КН102А
  • VS4 — КН102Н
  • C1 — 0,25 мкФ
  • C2 — 0,25 мкФ

Установив VS1 и VS2 на радиаторы, можно увеличить нагрузку до 1,5 кВт.

Конденсаторы необходимо использовать рассчитанные на напряжение не менее 300 В.

В схеме можно использовать динисторы КН102Б  но при этом нужно уменьшить емкость конденсаторов до 0,2 мкФ или КН102В — ёмкость уменьшить до 0,15 мкФ. Переменный резистор типа СП2-2-1

Дальше »

Стационарная лампа

Для подсветки рабочего пространства за столом самоделки электронные предлагают много вариантов. Один из них предусматривает использование люминесцентной лампы и металлического профиля, который используется для крепления гипсокартонных листов.

Профиль имеет форму буквы «П» в разрезе. Благодаря этому он будет служить не только держателем, но и направлять (отражать) свет сверху вниз.

Профиль необходимо согнуть. Для этого две стороны надрезаются. После сгиба края соединяются саморезами, чтобы придать жесткость. Лампа имеет выключатель. Для него делаем отверстие в профиле. Далее лампа крепится к основанию. Усилить прочность профиля поможет прямоугольный его вариант. Для крепления к столу к одному краю профиля прикручиваем уголок из металла.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Гимназия ремонта
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
