Как сделать печь на отработке своими руками

Когда создается печка на отработке – чертежи помогут избежать лишних ошибок:

Изготовление нижней камеры. В таком теплоагрегате данный элемент совмещают с топливным баком. Нижняя камера представляет собой круглый бак, накрытый крышкой, у которой имеются отверстия для заливки масла и трубы, выполняющей функции второй камеры печки.
Согласно указанным на чертеже размерам, нужно вырезать детали для создания нижнего бака, зачистить их края при помощи болгарки и сварить в единую конструкцию. Для стенок лучше использовать обрезок трубы. Дно к стенкам бака делают из листа металла, а ножки из уголка. На крышке вырезают отверстия: одно – диаметром 100 миллиметров по самому центру, а второе – размером 60 миллиметров ближе к одному из краев. Крышку можно сделать съемной и тем самым облегчить в процессе эксплуатации очистку бака и перемещение печи (прочитайте: «Делаем отопление на отработке своими руками»).
Дальше берут отрезок трубы длиной около 360 миллиметров и диаметром 100 миллиметров и сверлят в нем отверстия для подачи воздуха. Диаметр их должен равняться 1/10 диаметра трубы. Отверстия располагают равномерно по высоте трубы по всей ее поверхности.
Трубу нужно приварить к крышке нижнего бака, четко соблюдая перпендикулярность. Также печь на отработке должна иметь на крышке воздушную заслонку, прикрепленную с помощью болтового соединения или заклепки. Предварительно под заслонку вырезают отверстие диаметром 60 миллиметров. Через него в дальнейшем заливают масло и разжигают печь.
Верхний бак изготавливают аналогично нижнему элементу. Для стенок лучше всего использовать 355-миллиметровую трубу. В металлической пластине, которой отводится функция дна, делают 100-миллиметровое отверстие, смещенное в сторону края дна. К отверстию в нижней части приваривают отрезок трубы 110 — миллиметровым диаметром. Его надевают на перфорированную камеру, предназначенную для сгорания газов.
Крышка, прикрывающая верхний бак, подвергается очень высоким температурам, поэтому для нее лучше брать металл толщиной 6 миллиметров. В ней делают отверстие, в которое вставляют дымовую трубу. Само отверстие располагают со стороны, расположенной противоположно отверстию в дне данной камеры. К верхней крышке между ними помещают и приваривают перегородку, сделанную из толстого металла – отсекатель. Делать это нужно поближе к дымовому отверстию.

Пример расчета размеров печи

Как было сказано выше, расход топлива около 1…2 литра в час. При этом излучаемое тепло – около 11 кВт/час на каждый литр. Таким образом, печь может дать в час 11…22 кВт. Чтобы рассчитать необходимый объем топки с учетом времени горения, принимаем:

объем помещения (гаража) – 7х4х2,5=70 м.куб., площадь 28 кв.м.;
считаем, что на каждый квадратный метр помещения типа гаража требуется не менее 500 Вт (базовые 100 Вт, вводим коэффициенты для всех наружных стен, не утепленной крыши и фундамента, большого проема входа, металлической конструкции);
соответственно, на площадь 28 квадратов требуется 14 кВт энергии в час.

Чуть форсировав минимальной мощности печку (усилив тягу), мы получим требуемую температуру в помещении. Но расход топлива увеличится примерно до 1,5…1,6 л в час. Следовательно, для времени горения не менее 6 часов объем топки должен быть 10 л. Это соответствует 0,001 кубического метра, то есть емкость должна иметь размер, например, 10х10х10 см. В реальности объем топки превышает необходимый объем топлива в 1,5…2 раза, то есть размеры должны быть 20х10х10 см или более, для мини печки это подходит. Обычно принимают с солидным запасом, то есть 50х30х15 см. Это позволяет не доливать топливо каждый раз при розжиге.

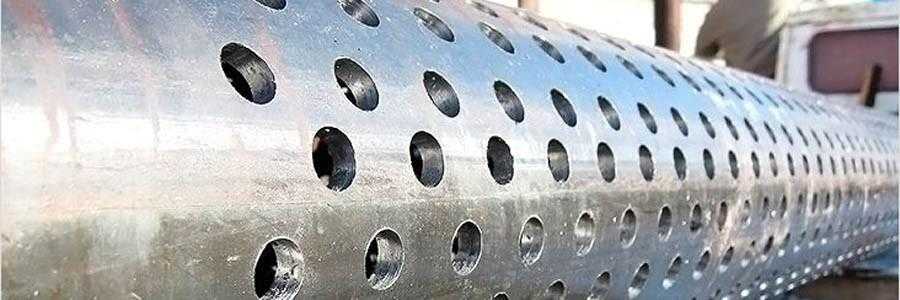

Длина трубы 40 см, соответственно ее диаметр – 10 см. Площадь боковой поверхности цилиндра равна его высоте, умноженной на длину окружности основания (диаметр, умноженный на число π), в нашем случае 40х3,14х10=1256 см.кв. Соответственно, площадь всех отверстий одна десятая от общей – 125,6 см.кв. Учитывая, что площадь одного отверстия при диаметре 10 мм равна πх0,52=3,14х0,25=0,78 кв.см, для такой трубы потребуется 125,6/0,78=160 отверстий.

Обратите внимание! Принятое значение – площадь отверстий 10% от общей площади боковой поверхности трубы – условно! Количество отверстий при изготовлении принимается в том числе из условий прочности изделия и обычно заметно меньше!

Учитывая, что цилиндр в развернутом виде представляет собой прямоугольник 31х40 см, а отверстия следует размещать в шахматном порядке, нам придется сделать 12 вертикальных рядов по 13 или 14 отверстий каждый. Разметить вертикальные ряды просто – поделить любым геометрическим способом верхнюю или нижнюю окружность основания трубы на 12 частей и провести вертикальные линии сверления.

Расстояние между рядами будет 3,3 см. Разметить вертикальные ряды чуть сложнее, поскольку необходимо в каждом втором ряду смещать верхнюю (или нижнюю) точку разметки на половину расстояния между отверстиями. Учитывая, что нам необходимо делать отверстия не на краю трубы, добавляем к планируемому числу отверстий 1 и рассчитываем шаг: для 13 отверстий он составит 40/(13+1)=2,85 см, для 14 – 40/(14+1)=2,6 см.

Важно: при сверлении ось сверла должна быть направлена к оси трубы!

Чертеж печки на отработанном масле

Печка, работающая на отработанном масле, чертежи, схемы, фото, видео работы печки на отработке. Печь на масле своими руками. Как дешево отопить гараж, бокс, рабочее помещение, дачу или теплицу? С помощью самодельной печки работающей на отработанном масле.

Отработанное моторное масло можно сказать практически бесплатное топливо, оно есть у каждого автолюбителя, а для работников автостанций и автотранспортных предприятий достать отработку не составит труда. Отапливать помещение можно практически за копейки, если есть возможность доставать отработанное масло, расход масла 1 литр на час работы печи.

Как сделать печку работающую на отработанном масле?

Рассмотрим самую простую и проверенную временем конструкцию печки на отработанном масле. На рисунке предоставлена схема печи на отработке.

Устройство печи предельно простое. Печь состоит из двух камер, которые соединены отрезком трубы с вентиляционными отверстиями. Нижняя камера это емкость для топлива, также она выполняет функции испарителя.

В нижней емкости есть отверстие с заслонкой для заливки масла и регулировки подачи воздуха в камеру.

К нижней камере приварена вертикально труба с отверстиями, по сути это дожигающая камера для сгорания паров кипящего масла. Через отверстия поступает воздух для поддержания горения пламени.

К трубе сверху приварена камера воздухообменник с внутренней перегородкой, которая задерживает тепло, тем самым позволяет полностью сгореть парам масла, и повышает теплоотдачу печки.

Верхняя камера соединяется с дымоходом. Как правильно сделать дымоход для печи буржуйки, чтобы печь не дымила можно узнать из этой статьи.

Как работает печка на отработке?

Моторное масло само по себе не горит, горят пары масла, чтобы масло начало испаряться нужно, провести следующие действия:

В нижний бак печки наливается масло отработка и немного бензина (50 грамм). С помощью фитиля на палке через отверстие поджигается бензин в камере.

При горении бензина в камере выделяется большое количество тепла, в результате масло закипает и образует пары, которые воспламеняются и горят в трубе. Когда бензин в камере выгорит, печь уже будет работать за счёт разогретого масла выделяющего горючие пары.

Посмотреть печку на отработке в работе можно на этом видео.

Чертежи печки на отработанном масле.

На рисунке ниже предоставлены чертежи печи работающей на отработке машинного масла.

Печь можно усовершенствовать, чтобы часто не заправлять печку, этот процесс можно немного автоматизировать. К нижней емкости нужно на одном уровне приварить дополнительный бак большей ёмкости, по мере сгорания масла в камере, масло из бака будет поступать по трубе в камеру.

Печка с дополнительной емкостью для масла.

При использовании печи на отработанном масле нужно соблюдать меры безопасности.

Сама по себе печь пожаробезопасна если соблюдать простые правила:

Печь нельзя оставлять без присмотра на продолжительное время.

Соединения на дымоходе должны быть герметичны.

Сильный сквозняк может спровоцировать сильное пламя.

Избегайте попадания воды в масло, это может спровоцировать выплёскивание горячего масла из бачка.

В помещении, где работает печка, обязательно должна быть вентиляция, или открытая форточка, при горении паров масла, выделятся вредные вещества, они выходит в дымоход, при нарушении конструкции вредные вещества могут попадать в помещение.

Как вам статья?

Мне нравитсяНе нравится

Увеличение количества изгибов трубы

Увеличение изгибов дымохода буржуйки

Бак на выводе из стиральных машин будет удерживать определенное количество тепла, но все тепло он удержать будет не в состоянии. Большое количество тепла будет продолжать вылетать в трубу.

Поэтому одно из усовершенствований, обеспечивающих дополнительное сохранения тепла, является увеличение длины выводной трубы. Длинная труба, проходящая по помещению, но обладающая хорошей вытяжкой обеспечивает передачу тепла со своей поверхности, которое ранее терялось.

Материалы и инструменты

несколько колен, которые можно будет беспроблемно разместить в помещении после буржуйки,
кронштейны для крепления колен трубы,
сварочный аппарат и инструмент по обработке металла.

Инструкция

Для начала необходимо разметить место прокладки трубы. Она может проходить с большим количеством изгибов и зигзагов, обеспечивая этим максимальное сохранение тепла, не забывая при этом о потере вытяжной тяги. После разметки места прокладки трубы необходимо установить кронштейны крепления трубы

Особое внимание следует уделить местам стыков колен трубы и углов. Кронштейны должны быть выполнены из термостойких материалов

Произвести прокладку труб с обеспечением плотного герметичного соединения, при необходимости произвести доработку колен, для обеспечения прокладки трубы по размеченному маршруту. Жестко закрепить колена в кронштейнах, проверить рабочую тягу (поджечь газету перед трубой), проверить герметичность соединений, подсоединить входное колено к печи.

Особенности конструкции и эксплуатации

В нашей стране используются в основном самодельные печи. Внешний вид и размеры могут варьировать в достаточно широких пределах, но конструкция и принцип действия не меняется.

Отопительные приборы этого вида состоят из двух частей. Масло наливается через горловину в нижнюю емкость и поджигается при помощи кусочка бумаги. По мере нагревания начинается испарение и смешивание паров масла с воздухом из центральной части (горелки). Огонь перемещается в верхнюю часть буржуйки, выделяется большой объем тепла (верхняя емкость накаляется до 600оС, КПД достигает 75%).

Интенсивность горения регулируется крышкой горловины, расположенной в нижней емкости. Если нужно быстро нагреть помещение, крышку можно открыть. Для поддержания температуры достаточно щелочки в сантиметр.

Основное неудобство использования буржуйки на отработке — высокие требования к дымоходу. Его высота не должна быть менее 4-х м, диаметр — не менее 10-и см. Идеальная труба — без горизонтальных участков. Часть трубы, расположенную на улице, необходимо заизолировать, чтобы исключить образование конденсата (и коррозии) и улучшить тягу.

План (две камеры)

Схема печи представляет собой две камеры, соединенные между собой отрезком трубы большого диаметра с высверленными отверстиями.

Нижняя половина будет представлять собой емкость для отработанного масла, которое будет использовано в качестве топлива. Одновременно она будет и камерой сгорания, и испарителем. Приблизительный чертеж такой установки предложен ниже:

Нижняя часть

Двухкамерные печи на отработанном масле должны обязательно иметь ножки. Воздушный зазор между полом и дном печки послужит дополнительным фактором, улучшающим обогрев помещения.

В нижнем корпусе должно быть сделано отверстие, прикрытое заслонкой – для регулировки режима работы и подачи топлива в камеру.

Корпус

В верхнюю крышку нижнего корпуса вваривается труба с отверстиями. Эта труба станет дожигающей камерой, в которой будут сгорать пары кипящего масла. Такая схема конструкции может обеспечить практически полное сгорание топлива.

К верхней части отопительной системы приваривается нагреваемый цилиндрический корпус. Внутри него должна быть перегородка для задержки теплых продуктов сгорания.

Дымоход

Труба дымохода приваривается к верхней поверхности нагревательного модуля. Диаметр такой трубы должен быть более 100 мм, длина — 3-4 м. Дымоход размещается вертикально или под углом.

Чертеж дымохода показывает, что эта часть отопительной системы должна быть разборной – так будет легче его чистить от грязи и копоти.

Для непрерывной работы масляной системы отопления нужно обеспечить бесперебойную подачу топлива в корпус печи. Для этого можно приварить дополнительную емкость чуть повыше камеры-испарителя, которая будет соединена с ней отдельной металлической трубой.

Как сварить простую печь

Тогда тепло в большем количестве отдается в комнату, а не «выбрасывается» на улицу. Есть еще одна модернизация – изготовить железный выдвижной ящик. В него заливается масло. При такой конструкции печку проще обслуживать. На чертеже есть все необходимые размеры. Перед сборкой самодельной масляной печи необходимо правильно подобрать диаметр топливника и корпуса.

Здесь все решает объем помещения, которое необходимо отопить. Если это гараж в 3 на 6 метров, берут профиль 80х80х4 мм. Ящик для топлива делают из металла 60х60х4. С круглым металлопрокатом работать сложнее.

Пошаговая инструкция выглядит так:

Порежьте металл по чертежам для изготовления кожуха, выдвижного ящика, дожигателя. Если последний имеет загиб, трубку режут под углом 45 градусов.
У профиля меньшего типоразмера болгаркой вырезается одна стенка. К бокам привариваются заглушки. В итоге получается открытая емкость, к которой необходимо приделать ручку.
Конструкция сваривается. Необходимо просверлить воздушное отверстие вверху топливной камеры. Труба перфорируется. На этом работы завершены.

Следует учитывать, что нужно рассчитать количество и диаметр дырок в дожигателе. Если использовать профиль 80 на 80 мм, значит, площадь поперечного сечения будет равна 6400 квадратных миллиметров. Эту величину делят надвое

Обратите внимание на маркировку примененного сверла. Если это 8 мм, то площадь отверстия будет 50 кв.мм

Теперь 3200 нужно поделить на 50

В результате получается, что для эффективной работы потребуется 64 отверстия. Однако в результате настройки их число можно увеличивать

Теперь 3200 нужно поделить на 50. В результате получается, что для эффективной работы потребуется 64 отверстия. Однако в результате настройки их число можно увеличивать.

Важно, чтобы дымоход был достаточной длины. Возвышение выхода дымоотвода должно быть не менее 5 метров

Тогда работа печки на отработке обеспечит максимально возможный КПД даже без наддува

В противном случае трубу придется нарастить до этой отметки. Но можно дополнительно увеличить производительность, если организовать наклонный дымоход, идущий вдоль стены. Прогретый металл будет отдавать тепло в комнату

Только в этом случае важно соблюдать правила пожарной безопасности. Над трубой не должно быть деревянных полок, а на стенах обоев

Еще лучше – зашить стенку металлическим листом

Тогда работа печки на отработке обеспечит максимально возможный КПД даже без наддува. В противном случае трубу придется нарастить до этой отметки. Но можно дополнительно увеличить производительность, если организовать наклонный дымоход, идущий вдоль стены. Прогретый металл будет отдавать тепло в комнату

Только в этом случае важно соблюдать правила пожарной безопасности. Над трубой не должно быть деревянных полок, а на стенах обоев. Еще лучше – зашить стенку металлическим листом

Еще лучше – зашить стенку металлическим листом.

Делаем капельный отопитель

Профессионалы, которые собрали не одну «капельницу», используют старые пропановые баллоны, диаметр которых 200 мм. Подойдут и кислородные, так как их поперечное сечение – 220 мм. последние выигрывают благодаря толстым стенкам. Они долго служат, не прогорают, накапливают тепло. Труба С-10 также подойдет, если имеет стенку толщиной 5 мм. Отличный вариант долговечного корпуса – трубы из жаропрочных нержавеющых стальных сплавов, легированного хрома, молибдена или никеля (например, 15Х1МФ либо 12X18H12T) со стенкой не больше 3 мм. Однако специально закупать это сырье нецелесообразно ввиду большой себестоимости.

Технологически процесс изготовления выглядит следующим образом:

Изготавливают пламенную чашу, для чего используют обрезок трубы или готовые стальные емкости. Такая вытаскивается через резиновый лючок, поэтому ее не делают слишком большой.
В корпусе вырезают проемы, необходимые для подсоединения дымоходного патрубка и прочистного технологического лючка. Последний обрамляют и закрывают дверцей. Для крепления можно использовать болты.
Изготавливают дожигатель. Сразу все отверстия не делают. Обычно сверлят 2-3 нижних ряда, а остальные досверливают в процессе настройки. Если сделать сразу все, и их окажется слишком много, придется изготавливать новый.
Приваривают крышку с воздуховодом и фланцем. Последний необходим для монтажа вентилятора. Подсоединяется устройство топливоподачи. Здесь поможет фото и видео инструкции.

Теперь собирают все узлы и подсоединяют электропроводку. Конструкция будет более устойчивой, если изготовить металлическую раму. Для этого подойдет тяжелый металлический профиль.

Материалы изготовления обогревателей на отработанном масле

Основным материалом для изготовления печи в гараж на отработке является металл, хотя некоторые утверждают, что в качестве перфорированного дожигателя удобно использовать асбоцементную трубу. Однако практика показывает, что подобный материал недолговечен, а значит, его использование нерентабельно.

Наиболее частым вариантом можно назвать масляную печку на отработке, выполненную из газового баллона, но нельзя сказать, что сложной является конструкция из труб различного диаметра. Основная задача здесь – правильный расчёт сечений труб как для резервуара, перфорированного дожигателя, так и для поддувала. При любом расхождении агрегат будет работать нестабильно. Именно поэтому опытные домашние мастера говорят, что такой обогреватель на отработанном масле придётся несколько раз переделывать, доводя до совершенства, даже если он выполнен по чётким чертежам.

Полностью защищённая печурка. Но даже такую не стоит оставлять без присмотра

Мнение эксперта
Андрей Павленков
Инженер-проектировщик ОВиК (отопление, вентиляция и кондиционирование) ООО «АСП Северо-Запад»

“На правильную работу таких агрегатов влияет не только чёткий расчёт пропорций, но и влажность воздуха, и даже высота расположения. Это следует учитывать при изготовлении”.

Принцип работы печки на отработке

Гореть отработка, а ведь было определено, что это тяжёлое, загрязнённое масло, будет плохо. Поэтому его надо расщепить. Есть два способа: с помощью кислорода, то есть провести окисление, или способом нагрева. Первый вариант отбрасывается сразу, потому что это затея не на бытовом уровне.

Сам процесс расщепления называется пиролизом. Самый простой метод – использовать горение самого топлива. При этом надо отметить, что пиролиз – процесс саморегулирующийся и самоподдерживающийся. Но перед тем как он начнётся, необходимо отработку нагреть до температуры +400°С, чтобы она стала выделять горючие пары. Как только это произойдёт, пиролиз начнёт сам себя поддерживать и контролировать. И это очень хорошо.

Принцип работы печки на отработке с пиролизным процессом

Поэтому обогреватель, на отработанном масле работающий, − это несложная конструкция. Во всяком случае, не сложнее обычной кастрюли. Потому что, по сути, это ёмкость, в которой нагревают топливо. Именно в ней и происходят пиролизные процессы. Основная конструктивная особенность такого агрегата – труба с множеством сквозных отверстий. Именно по ней поднимаются горючие пары, а через отверстия внутрь поступает свежий воздух, обогащая пары кислородом. Эта смесь и сгорает в верхней камере, выделяя тепловую энергию.

Недостатки принципа сжигания отработанного масла для его же нагрева

Как показывает практика, именно такую печь на отработке устанавливают в гаражах. Но у этой конструкции есть серьёзные недостатки:

Этот прибор работает с открытым пламенем, что недопустимо в помещениях, где хранятся нефтепродукты.
Металлическая поверхность печки нагревается докрасна. То есть, такой агрегат – это высокая вероятность ожогов и пожаров.
Если кто-то хочет получить высокую тепловую мощность печи, то это не тот вариант. Такие нагреватели могут выдавать тепло не более 15 кВт.
Самостоятельно остановить горение топлива в этой конструкции не получится. Оно должно полностью выгореть.
Тушить порошковым огнетушителем такую печь нельзя. Порошок, попавший на раскалённый металл, тут же взрывается. Поэтому только углекислотные огнетушители.

Поэтому очень важно понимать, что сделанная своими руками печь на отработанном масле – это в первую очередь сварная конструкция. Никаких сборочных креплений

Как избежать недостатков

Итак, самая опасная часть печки – резервуар, в котором нагревается отработка. Поэтому идеальный вариант – избавиться от него. Эта проблема давно решена на уровне промышленных котлов, работающих на мазуте. Для чего используются специальные горелки. Именно в них совмещают сразу несколько процессов сгорания топлива, а именно: пиролиз, сгорание и дожиг.

Когда стоит задача изготовления своими руками горелки на отработке, чертежи для многих мастеров не нужны. Потому что конструкция её не очень сложная, хотя специфика изготовления достаточно тонкая. Есть несколько конструктивных исполнений горелок.

Самый простой вариант такой горелки – пламенная чаша. По сути, это тарелка, разогретая до максимальной температуры, на плоскость которой капает отработанное масло. Топливо просто вспыхивает и тут же сгорает. Стопроцентный эффект. Основная задача – разогреть тарелку до требуемой температуры.

Но, как показывает практика, такие горелки всё равно до конца отработку не сжигают. Поэтому чащу дополняют трубой с отверстиями, где происходит смешивание остатка горючих паров с кислородом. И всё это дожигается в верхней камере сгорания.

Принцип работы печи на отработке

По принципу работы печь на отработанном масле является пиролизной. Под действием температуры сложные азотно-углеродные цепочки масляных молекул вначале расщепляются на элементарные химические элементы, затем окисляются кислородом воздуха, и наконец — охлаждаются, попутно преобразовываясь в совершенно безвредный азот и водяной пар.

Конструкция печи должна строго соответствовать проекту

Несмотря на то, что конструкция печи чуть сложнее устройства кастрюли, в ней происходят очень непростые процессы и нарушение условий их протекания легко может привести к появлению очень опасных окислов азота, известных под названием веселящий газ.

Если все размеры и форма печки выдержаны правильно — сгорание топлива будет очень эффективным и чистить дымоход от сажи и копоти почти не придется.

Конструктивно печка включает три основных зоны:

зона горения паров кипящего масла;
зона высокотемпературного горения продуктов пиролиза;
камера дожигания горючих соединений и понижающего температурного скачка.

Для более глубокого понимания работы, рассмотрим проверенную и очень распространенную конструкцию простой самодельной печки.

Принцип работы печи на отработанном масле

Нижняя камера представляет собой плоскую емкость с налитым маслом. После выхода печки в рабочий режим верхний слой масла закипает, получившийся пар загорается. В зоне горения образуется множество турбулентных потоков, которые играют роль дросселя, мешая свободному поступлению горящей смеси во вторую зону. Получается саморегулирование. Кроме того, под действием силы Кориолиса, именно турбулентные потоки закручивают горящие газы в вихревой поток, играющий решающую роль в последующих физических процессах.

Воздух, необходимый для горения масла, поступает через отверстие с заслонкой. Открыванием заслонки можно регулировать скорость сгорания и тепловую мощность печки. При полном закрывании заслонки печь постепенно затухнет.

Закрутившись в жгут, горящие масляные пары попадают во вторую зону, где происходит их высокотемпературное дожигание. Камера представляет собой трубу, определенного диаметра и высоты. Для практически неограниченного доступа воздуха в трубе делается множество отверстий. Вращающиеся газы активно перемешиваются с кислородом, процесс окисления проходит очень бурно и температура данной зоны легко может подняться до 800-900 и выше градусов. При такой температуре активность азота превышает активность кислорода и в верхней части второй зоны образуется большое количество вредных азотных и углеродных окислов.

Верхняя камера печки на отработке выполняет сразу две функции. Во-первых, там происходит окончательное кислородное дожигание несгоревших пиролизных остатков. Во-вторых, особая конструкция верхней камеры обеспечивает понижающий температурный скачок, во время которого азот теряет свою активность и снова вытесняется кислородом. В результате на выходе печки получается совершенно безвредный газообразный азот, горячий водяной пар и твердые частицы оксида углерода, выводящиеся в дымоход и частично оседающие на его стенках в виде сажи.

Чтобы все процессы происходили в строгом соответствии с теорией, а продукты сгорания не представляли опасности — лучше всего воспользоваться готовыми чертежами проверенной конструкции, эффективность и безопасность которой подтверждена не одним десятком энтузиастов.

Недостатки печи на отработке

Печи на отработке

Конечно, плюс у подобных конструкций существенный – дешевизна топлива. Но зато и минусов немало:

для обеспечения бесперебойного горения печи требуется постоянная и достаточно сильная тяга
высокая пожароопасность (о правилах эксплуатации печи на отработке мы расскажем ниже)
частая очистка от сажи: если вы сделаете корпус неразъемным, уже через пару месяцев печью вы просто не сможете пользоваться – она начнет нещадно дымить
большой расход топлива – его вам понадобится не менее 2 л/час
теплоотдача устройств не так уж велика, большая часть энергии, к сожалению, улетает в трубу

Большую часть подобных недостатков можно сгладить с помощью усовершенствования конструкции – установки вентилятора для повышения температуры горения, расширительного бачка и пр. Но из-за перечисленных недостатков печи используются в основном для временного отопления подсобных помещений.

Даже если вы изготавливаете печь по проверенным чертежам, ее придется в любом случае доводить «до ума» самостоятельно: регулировать силу тяги, скорость вращения вентилятора и дозирование подачи топлива. Сразу делать все отверстия в трубе дожига также не стоит – выполните вначале первые два нижних, а остальные просверлите уже после полной настройки.
