Как сделать токарный и фрезерный станок из стиральной машины

Главная » Станок » Токарный станок из двигателя от стиральной машины

Хоть в профессиональной мастерской, хоть в обычном гараже нередко требуется для каких-нибудь хозяйственных надобностей точно насверлить несколько отверстий в металле, дереве и других материалах.

Обычная бытовая дрель для этого может не подойти, особенно когда нужна повышенная точность. На помощь может прийти сверлильный станок из стиральной машины, а точнее из двигателя стиралки, который можно сделать своими руками. Он обойдется вам совсем недорого.

Именно об изготовлении такого станка пойдет речь в статье.

Основные детали

Прежде чем собирать сверлильный станок с применением двигателя от стиральной машины, необходимо четко уяснить правила техники безопасности, как при сборке, так при последующей эксплуатации подобного оборудования.

Помните! Работа с самодельным сверлильным станком может быть опасна для жизни и здоровья! Будьте предельно внимательны и не забывайте, что при отсутствии необходимых навыков не стоит браться за изготовление таких агрегатов. Мы не призываем всех делать и использовать сверлильные станки и приводим данную информацию лишь в ознакомительных целях.

Итак, какие детали нужны для изготовления сверлильного станка? Условно все необходимые детали станка можно разделить на 3 группы: двигатель и приводной механизм, станина и механизм движения дрели в вертикальной плоскости, электронная начинка. В первую группу входят:

• коллекторный электромотор от стиральной машины автомат;
• шкив двигателя;
• шкив на вал дрели;
• клиновидный ремень.

Детали второй группы:

• стальной уголок 50 мм;
• стальная балка 30х60х30 см;
• квадратный лист металла 40х40 см;
• стальные скобы;
• старая рулевая рейка от ВАЗа восьмерки;
• крепеж;
• вал сверла;
• подшипники 6003 2RS;
• подшипники 8103;
• патрон от дрели;
• самодельная вертушка из трех шпилек, сваренных между собой.

И, наконец, детали третьей группы представлены электронной начинкой, которая будет управлять оборотами двигателя, чтобы сверлильный станок работал стабильно без сбоев. Проще всего использовать готовую микросхему TDA 1085, хотя могут быть и другие варианты.

Механизм станка

Изготавливая сверлильный станок из двигателя стиралки и других моторов, самоделкины уже давно уяснили, что проще добиться желаемого, используя как можно больше стандартных штатных деталей.

Пусть это сделает конструкцию несколько дороже, зато она будет надежнее и дольше прослужит, а главное собрать ее будет проще. Яркий пример – использование рулевой рейки от ВАЗа при изготовлении подвижного механизма.

В сущности это и есть подвижный механизм, остается лишь придумать ему достойное обрамление.

На картинке выше вы видите начальный этап изготовления механизма сверлильного станка. Стальную балку мы надежно привариваем к листу металла, создавая, таким образом, надежную и крепкую станину. К стальной балке расположенной вертикально мы прикручиваем на болты со скобами рулевую рейку от ВАЗ 2108 так, как показано на рисунке.

Далее нетолстую стальную шпильку мы режем на 5 частей и свариваем из них вертушку. Можно купить готовую штатную вертушку от любого станка подходящих размеров.

В данном случае у нас сразу возникли проблемы с креплением вертушки, и нам пришлось прорезать небольшую выемку в основании стальной балки.

Переходим к более сложному этапу, а именно к изготовлению основы подвижного механизма и частей самого механизма, без которого сверлильный станок не сможет функционировать. Отдельно эта часть станка демонстрируется на рисунке выше.

1. Из обрезков уголка надо сделать прямоугольную раму с припуском с одной стороны, для крепежных элементов. На эти большие болты одеты подшипники, благодаря которым данный важнейший элемент конструкции как по рельсам будет двигаться вверх и вниз по балке.
2. К раме сбоку привариваем еще один обрезок уголка, в котором нужно просверлить отверстие под болты. Ими рама прикручивается к подвижной рулевой рейке.
3. Из двух обрезков уголка свариваем квадратный профиль, в тело которого мы вставим вал сверла с подшипниками. Соответственно с одной стороны на вал будет одет патрон, а с другой шкив.

Схема подключения

Подключение к сети электропитания у стиральных машин нового поколения производится при помощи специальной колодки с клеммами. Если двигатель у вас коллекторный, то в этой колодке будут расположены:

Перед тем как подключить электромотор от старой стиральной машины, необходимо не только определить его тип, но и найти все имеющиеся электропровода в раздаточном блоке. Вы должны обнаружить там 2 белых провода, которые отходят от тахогенератора, затем найти провода красного и коричневого цвета, которые идут к статору и ротору, а также найти зеленый и серый провода – они крепятся к графитовым щеткам

При выполнении работ обратите внимание на то, что электромотору не потребуется запуск через конденсатор, а также подключение не потребует и пусковой обмотки

Далее, нужно отодвинуть провода, которые крепятся к тахогенератору, так как для подключения электромотора они не требуются. Цвет оплетки проводов у стиральных машин различных производителей может отличаться, и чтобы их определить правильно, нужно ориентироваться по их сопротивлению. Те провода, которые крепятся к таходатчику, покажут сопротивление 50-70 Ом. Оставшиеся провода, которые будут участвовать в подключении электромотора, надо прозвонить мультиметром – это поможет найти им свою пару.

Перед тем как выполнить включение электрического мотора, потребуется закрепить его на устойчивой поверхности. Следует помнить, что как только вы попробуете соединить электромотор с электросетью в 220 Вт, его вал тут же начнет свое скоростное вращение

По этой причине при выполнении пуско-наладочных работ требуется внимательность и осторожность, чтобы не травмировать руки

У старой советской стиральной машины, как и у большинства современных моделей, электрический двигатель имеет четыре провода, то есть это 4 вывода, идущие от мотора. Но вы можете встретиться и с электродвигателями, у которых будет 5, 6 или даже 7 выводов, хотя для включения электромотора нужно найти только провода, напрямую подсоединяющиеся к статору и ротору.

Выполнение подключения вы можете увидеть на изображенной электросхеме. Пользуясь электросхемой, нужно открепить обмотку статора и щетки ротора, для чего требуется обнаружить у электромотора соответствующие контакты и сделать между ними перемычку, называемую «распиновка», которую в дальнейшем вам следует заизолировать.

На электросхеме перемычка показана розовыми стрелками. Остальные 2 контакта, которые остались от еще одной щетки и обмотки ротора, подключают к электросети. Далее, устройство нужно снабдить рычагом включения-выключения, а для того чтобы регулировать направление стороны вращения вала у электромотора, нужно перекинуть такую перемычку на другие 2 контакта.

Старой техники

Стиральные машины старого образца чаще всего имеют асинхронный тип электродвигателя, у которого имеются 2 обмотки – рабочая и пусковая. Отличие между ними состоит в том, что у пусковой обмотки данные показателей сопротивления при измерениях будут выше, чем у рабочей. Если при разборе электродвигателя вы увидите контакты от обеих этих обмоток, и они будут в хорошем состоянии, значит, подключить такой электрический двигатель будет несложно. Сделать это можно с применением конденсатора, который рассчитан на величину напряжения, равную от 450 до 600 В. Емкость конденсатора должна быть не менее 8 мкФ.

При подключении электрического мотора находят пары контактов от рабочей и пусковой обмоток, а затем их подключают к конденсатору. Если при пробном включении электродвигатель будет вращаться не в ту сторону, которая вам нужна, нужно поменять местами контакты подключения у пусковой обмотки.

Делаем газонокосилку из стиральной машинки

Для изготовления такого приспособления нам понадобится ненужная старая стиральная машинка. Нет, мы не будем к ней приделывать колеса и режущий нож! Она нам нужна, как донор электрического двигателя для газонокосилки. Собираемся с мыслями, и с серьезными намерениями отправляемся творить чудеса.

ШАГ 1: электродвигатель. Разбираем корпус машинки и извлекаем оттуда электрический двигатель с пусковым реле

Важно сохранить проводку двигателя в целостности, чтобы в дальнейшем не было проблем с подключением

ШАГ 2: корпус. Чтобы сделать надежный и прочный корпус самодельной газонокосилки своими руками, нам понадобится лист металла не менее 4 мм. Размеры этого листа должны составлять 300 х 400 мм. Подготавливаем корпус к дальнейшей установке двигателя и колес.

Примечание: если вы не нашли подходящего по толщине листа металла, то можно взять лист с меньшей толщиной, и усилить его по периметру с помощью прутка или куска арматуры.

ШАГ 3: установка двигателя и пускового реле. На данном этапе пошаговой инструкции мы устанавливаем главный элемент газонокосилки – двигатель от стиральной машины. Размечаем корпус. Проводим две диагонали и находим центр прямоугольника. В центре корпуса газонокосилки из стиральной машины нужно сделать отверстие под вал электродвигателя. Далее производим установку самого электродвигателя. В нашем случае он крепится штатными крепежными болтами через проставки из гаек. Это довольно простой, и в то же время надежный способ крепления. Рядом с двигателем крепим пусковое реле.

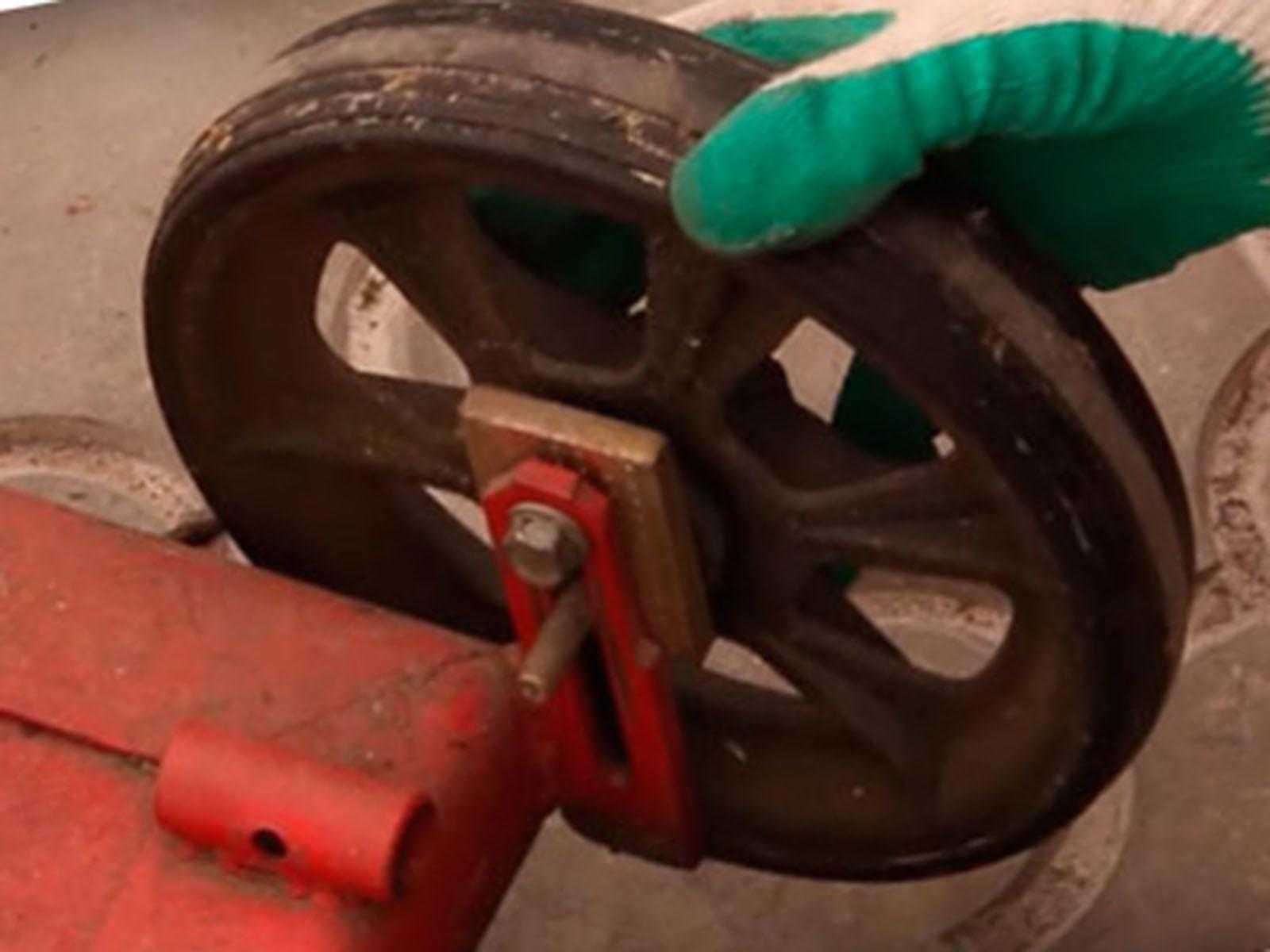

ШАГ 4: колеса. Колеса – это важная составляющая конструкции газонокосилки. Их может быть два, три или четыре. Самым оптимальным является 4 колеса. Это обеспечивает максимальную устойчивость устройства газонокосилки. Колеса должны быть от 10 до 15 см в диаметре. Высота скошенной травы зависит от размера колеса. Оси колес крепим по углам прямоугольного корпуса.

ШАГ 5: самодельная ручка. Чтобы было удобно управлять нашей газонокосилкой, нужно сделать удобную ручку. Можно взять готовую ручку с детской коляски или сделать её самому из тонкой трубы. Мы же пойдем вторым путем, и сделаем её сами. Ничего сложного в этом нет. Изготавливаем ручку так, чтобы было удобно управлять газонокосилкой. Намертво привариваем или прикручиваем ручку к корпусу газонокосилки.

На данном этапе мы уже разобрались как сделать газонокосилку своими руками, но остается еще один штрих, без которого косилка не сможет косить – это нож. Это мы и будем делать в следующем разделе. Но сейчас уже видно все наши старания, которые были приложены к изготовлению данного приспособления. Если вы нашли какие-то сомнительные или ненадежные места, то лучше их убрать до введения газонокосилки в эксплуатацию, чтобы не возникло никаких проблем.

Подключение (проверка) двигателя

Естественно, перед тем, чтобы начинать что-то собирать, электромотор нужно сначала подключить и проверить.

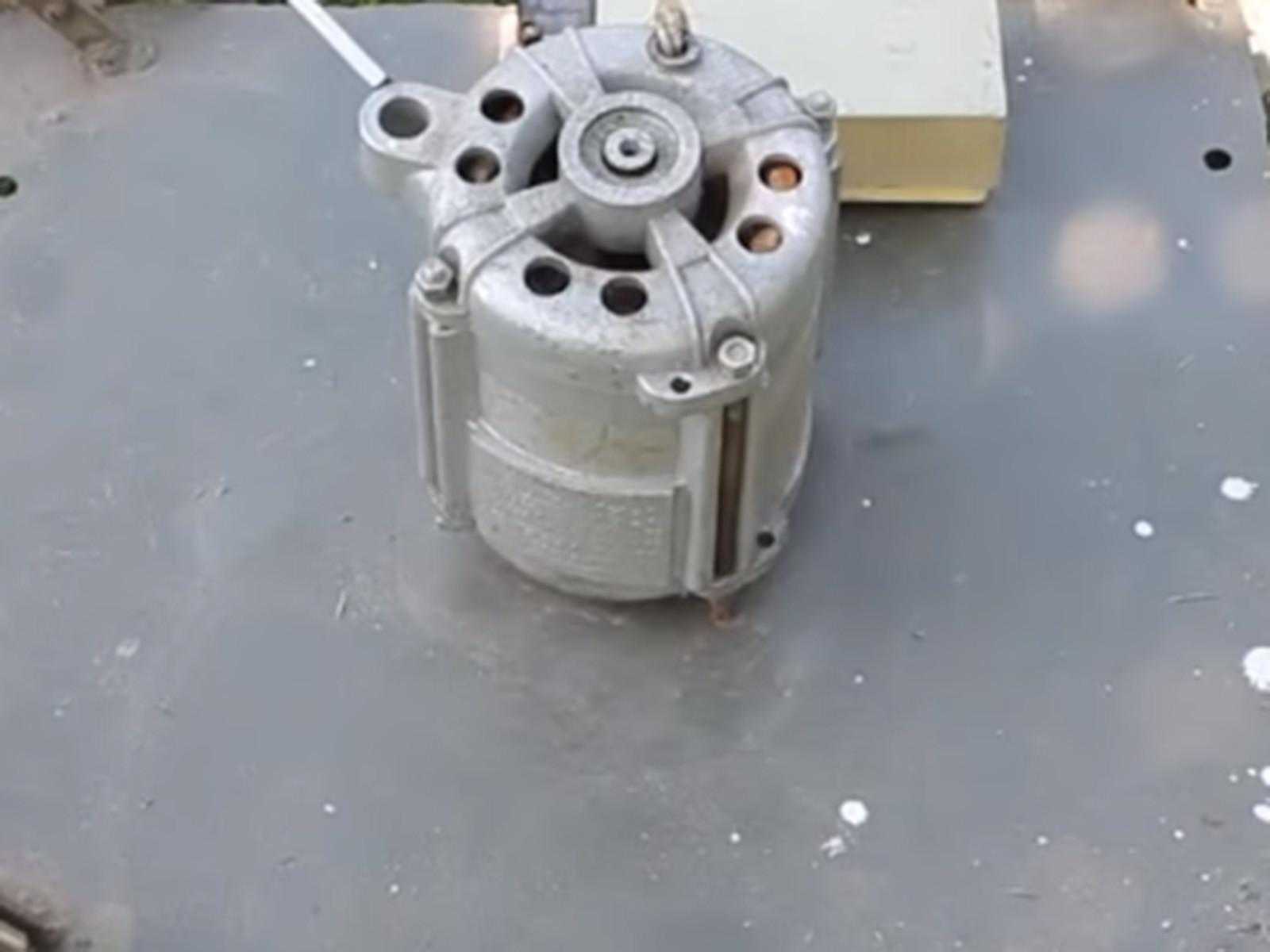

В старых стиральных машинах попадаются два варианта исполнения двигателей: более старый и качественный, имеет
закрытый корпус с крыльчаткой, с двумя питающими выводами и более новый — четыре вывода, крыльчатки нет,
охлаждение происходит через отверстия спереди и сзади, через которые видны обмотки.

Старый вариант не требует никаких конденсаторов для запуска — пусковая обмотка хитрым образом
подключается и отключается внутри двигателя специальным механизмом. Благодаря этому никаких сложностей
с подключением возникнуть не должно: оба вывода подключаются в сеть 220 вольт. Недостатком такого двигателя
является то, что направление вращения вала предустановлено внутренним подключением и изменению не подлежит.
Как правило, это направление по часовой стрелке и поэтому необходимо будет использовать левую резьбу для
крепления камня.

Вариант поновее имеет четыре вывода двух обмоток: рабочей и пусковой. Отличить их можно при помощи
мультиметра: сопротивление рабочей обмотки около 10 Ом, пусковой — около 40 Ом. Возможно сопротивления
будут отличаться от указанных, но незначительно. Пусковую обмотку нужно подключать через конденсатор
4-5 мкФ на напряжение не менее 400 в. Мне встречались составные конденсаторы для подобных двигателей: два
последовательно соединенные по 10 мкФ на 300 в. То есть, таким образом поднималось максимально допустимое
рабочее напряжение готового конденсатора. Использование составного конденсатора из двух с низкими напряжениями
(не менее 300 в) возможно, но нежелательно. Конденсаторы следует использовать неполярные!

Если верить дате изготовления на корпусе «59г» — этому бумажному конденсатору 60 лет! И он прекрасно
работает. По утверждению советских радиолюбителей, бумажные конденсаторы имеют свойство восстанавливаться после
пробоя.

Проверить двигатель можно вообще без конденсаторов и пусковой обмотки: напряжение 220 в. подается напрямую
на рабочую обмотку. При таком подключении мотор будет стартовать без нагрузки в произвольном направлении.
Чтобы задать направление вращения вала, нужно подключать пусковую обмотку и конденсатор. Для наждака нужно
задавать направление против часовой стрелки. Ниже показана схема подключения, если вал вращается по
часовой стрелке, нужно изменить подключение пусковой обмотки.

Во многих публикациях в сети видел такое утверждение, что пусковые обмотки подключать не нужно вообще,
а направление вращения задавать при старте вручную. Якобы при использовании пусковой цепи двигатель сгорит.
Объяснить эти домыслы я могу только одним путем — один написал глупость, а остальные списали у первого. Могу
с уверенностью сказать: пусковую обмотку подключать можно и нужно, через конденсатор 4-5 мкФ, пусковая цепь
должна быть подключена всегда, без каких-либо дополнительных кнопок. И если мотор исправен — такое
подключение для него безопасно и совершенно безвредно.

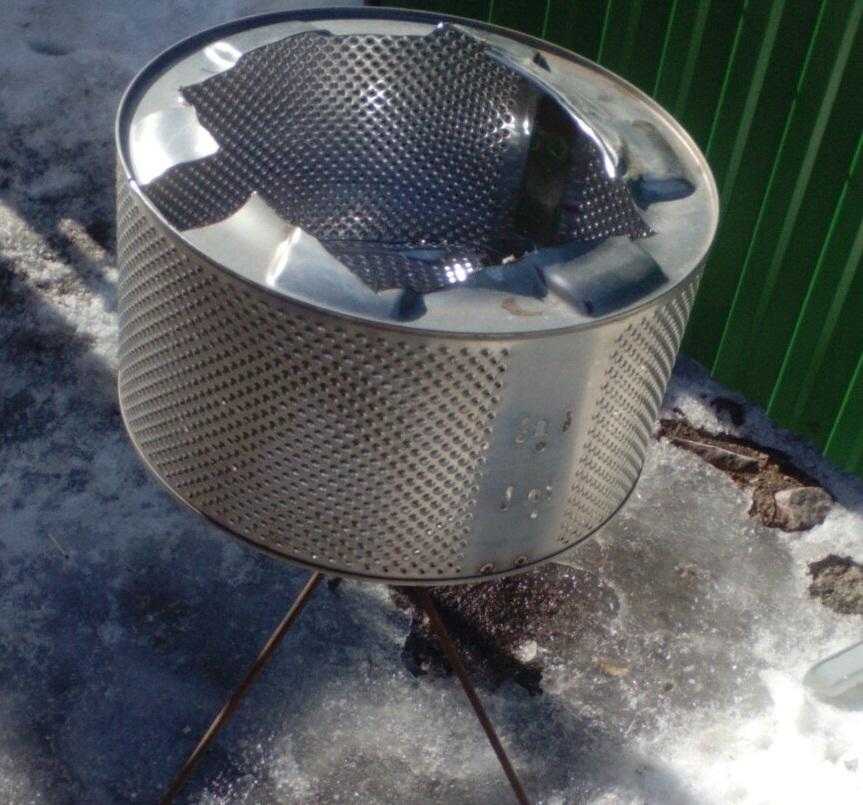

Сборка мангала из барабана стиральной машины

Самодельный мангал из барабана стиральной машины можно использовать во дворе частного дома, на даче или выездном пикнике. Изготовление возможно благодаря тому, что корпус барабана изготовлен из прочного нержавеющего материала, который имеет высокие свойства выдерживать высокие температуры. Делать мангал из барабана довольно легко и просто, достаточно вооружится сварочным аппаратом, и выделить немного времени.

Чтобы сделать мангал, подойдет барабан стиральной машины любого размера

Для начала:

1. Необходимо сделать опорную часть будущего мангала, лучше всего чтобы эту часть можно было снимать, это позволит перемещать мангал в любое удобное место.
2. Для изготовления опоры можно использовать только негорючий и прочный материал.
3. Высота ножки под мангал делается по своему усмотрению, лишь бы было удобно.

Многие умельцы для опоры используют старые металлические подставки для цветов. Для изготовления этого приспособления, подойдут барабаны от фронтальных машин. Если машинка с вертикальной загрузкой, придется при помощи болгарки обрезать одну из боковых сторон.

Мобильная коптилка изготавливается из барабана, который извлечен из машинки с вертикальной загрузкой. Все боковые отверстия барабана необходимо закрыть при помощи стального листа. Это необходимо для того, чтобы дым не рассеивался в разные стороны. Сверху необходимо вмонтировать дымовую трубу. Это возможно сделать после вырезания отверстия нужного диаметра. Внутри барабана необходимо закрепить решетку. Решетку можно сварить собственноручно или взять от плиты. Использование такой коптильни можно всегда. Такие приспособления для готовки вкусного мяса и рыбы станут просто находкой для людей, которые любят экономить, не жертвуя своим комфортом.

Подключение двигателя стиральной машины

Для подключения двигателя к переменному току, выполняем следующие действия:1. Для начала нужно приготовить тестер – это специальное устройство, служащее для определения проводов обмотки.2. Для определения пары проводов щуп тестера подключаем на любой провод и один за другим проверяем все остальные. Если во время подключения тестером было обозначено соединение, то это и будет парой проводов. Соответственно другие два провода будут также составлять пару.3. Измеряем уровень сопротивления двух обмоток. Обмотка с большим показателем – пусковая.4. От разных обмоток провода соединяются попарно, затем подключаются к сети 220 В.5. Выключатель рекомендуется устанавливать на провод пусковой обмотки.

В некоторых случаях направление, в котором вращается мотор, следует изменить. Здесь мы меняем местами выводы пусковой обмотки.

Какие бывают двигатели

От класса и возраста машинки зависит то, какой двигатель окажется в руках. Если речь идет о старой, советской – это будет асинхронное устройство открытого типа, достаточно надежное. Двигатель от старой стиральной машины барабанного типа имеет мощность в 180 Ватт, однако он очень удобен для самоделок, поскольку имеет отличные показатели крутящего момента. В других случаях в руки может попасть:

• двухскоростной двигатель от стиралки с фиксированными 350 и 2800 об/мин;
• коллекторный агрегат, который при прямой подаче напряжения без регулировки разгоняет вал до 12-15 000 об/мин;
• двигатели от современных стиралок самых разных классов, поскольку сегодня производители часто не следуют общему стандарту оснащения.

Сразу стоит упомянуть инверторный двигатель, которым оснащается самый современный стиральный автомат.  Для запуска такого агрегата необходима схема управления. Она должна вначале преобразовать переменный ток в постоянный, а затем – создать новый сигнал и менять частоту выходного напряжения для регулирования оборотов на валу. Но если в наборе к двигателю есть и силовая электроника от стиральной машинки – это будет крайне полезное дополнение.

Где применяется самодельное токарное оснащение?

Собранный в домашних условиях небольшой станок поможет выполнить множество токарных операций и станет основным помощником домашнего мастера. Применяется самодельный токарный станок чтобы:

• изготавливать деревянные элементы внутренней и внешней отделки;
• отдельные предметы мебели;
• резные элементы перил для лестниц;
• шлифовать поверхность изделия;
• наносить резьбу с разным видом шага;
• высверливать разъемы;
• делать табуретки, деревянные ручки для разных инструментов и прочие необходимые в быту вещи.

При этом по сборке в конечном результате самодельный станок выйдет гораздо дешевле, а по функциональности не будет уступать покупному оборудованию.

Что ещё можно сделать из барабана стиральной машины: оригинальные идеи декора

Барабан с его правильной перфорацией – материал для изготовления декоративных предметов. Вот несколько интересных идей.

Пуфик с основанием из барабана. Делается он несложно – потребуется всего лишь прикрепить ножки-колёсики и сделать мягкое сидение

Такой барабан можно превратить и в оригинальный светильник. Если внутри разместить лампу, перфорированная поверхность барабана отбросит блики на стены. Подобные светильники будут хорошо смотреться на потолке веранды или даже на полу

Тумбочки и столики. В барабанах с дверцей от машин с вертикальной загрузкой можно прятать нужные мелочи.

Так барабан превращается в шкафчик или столик-тумбочку

Алгоритм сборки наждака из двигателя от стиральной машины Малютка

Прежде всего делаем станину будущего механизма. Ее можно изготовить из толстой деревянной доски, деревоплиты, подходящего пластика, но лучше всего подходит толстая металлическая плита. К ней с помощью кронштейнов, уголков или хомутов закрепляют электродвигатель. Соединение электродвигателя с камнем происходит посредством фланца.

Самодельный флянец

Изготовление фланца — одна из технически сложных операций при сборке самодельного наждака. Делается он, как правило, с помощью токарного станка. Для этого необходимо измерить диаметр выходного вала и абразивного круга, который будет применяться в заточном станке. Однако если токарного станка под рукой нет, можно обойтись и без него. На видео, представленном ниже, можно ознакомиться, как сделать фланец для наждака из подручного материала самостоятельно:

Закрепление фланца на валу происходит при помощи гайки с болтом и шайбой. При этом надо учитывать направление вращения вала: резьба на гайке должна быть в противоположную сторону.

Наконец, остается смонтировать электроточило на постоянное место и подвести электричество. Наждак из двигателя от Малютки готов.

В случае применения двигателя, демонтированного со стиральной машины-автомат, можно сделать заточной станок аналогичным образом, разница состоит только в подключении электроэнергии. Мотор от обыкновенной стиральной машины имеет четыре провода: два подключаются к рабочей обмотке, а два других — к пусковой. Чтобы определить рабочую обмотку, достаточно измерить сопротивление обеих. Сопротивление пусковой обмотки составляет 30 Ом, а рабочая имеет всего 12 Ом. Двигатели современных машин имеют шесть выводов, два из которых — это выход таходатчика с сопротивлением 70 Ом. Найти их не составит большого труда. Эти провода необходимо заизолировать.

Схема подключения заключается в следующем: обе обмотки соединяются параллельно и подсоединяются к сети, а в разрыв пусковой обмотки подсоединяют кнопку. Для этого можно взять пусковую или приспособить кнопку от дверного звонка.

Какие станки можно сделать на основе такого двигателя?

Из двигателя от старой стиралки можно сделать большое количество полезных приспособлений. Помимо различных станков это может быть: корморезка, бетономешалка, циркулярная пила и несколько полезных станков.

Фрезерный

Фрезер помогает быстрее и точнее выполнять различные работы по дереву в домашних условиях. Для изготовления подойдет коллекторный или асинхронный двигатель, который необходимо вытащить из машинки-автомата и зачистить.

После длительной работы в машинке на моторе могут быть отложения солей, от которых обязательно избавиться. Габариты будущего фрезерного станка напрямую зависят от размеров имеющегося движка.

Токарный

Токарный станок более сложное оборудование, но при этом изготовить его самостоятельно не составит труда. Достаточно иметь металлическую станину, которая дает повышенную прочность всем прикрепленным деталям. Наиболее простой вариант станка состоит из мотора, подручника и опорной бабки.

Шлифовальный

Перед началом сбора шлифовального станка, необходимо определиться, какие именно сменные насадки будут применять на практике. Ориентироваться необходимо на особенности процессов будущих обработок: насколько твердый будет материал, скорость, точность, длительность циклов. Двигатель подойдет со скоростью до 1500 об/мин с питанием от сети переменного тока в 220В.

Это наиболее простой в изготовлении станок, но чертежи все же рекомендуется подготовить заранее. Функциональности такого станка вполне хватает, чтобы обработать дюралевую заготовку. При этом двигатель от стиральной машины отличается тихой работой, что для станка будет еще одним преимуществом.

Детали интерьера

Мы перечислили далеко не все, что можно сделать из стиральной машины при наличии большой фантазии и определенных навыков. Если вам ни к чему токарный станок, то есть множество идей по использованию деталей от старой стиралки в интерьере квартиры и частного дома – останется лишь выбрать наиболее подходящую.

Герметичная дверца

Дверь загрузочного люка от машины с фронтальной загрузкой можно приспособить для окна в деревянном срубе — смотрится уникально и на деле практично. Для этого только надо дверку вырезать вместе с частью передней панели бытовой техники — готов оригинальный иллюминатор, вписывающийся практически в любой интерьер.

Если вы живете в частном секторе в собственном доме, и во дворе есть лохматый охранник, то ему в будку можно вставить дверь от машинки, через которую в сильные морозы он будет видеть все, но находиться в более теплом помещении. С помощью такой самоделки можно изолировать грозного сторожа во время прихода гостей — он всех видит, а укусить или порвать одежду не в состоянии.

Надо помнить, что люк герметичен, поэтому для вентиляции будки сделайте боковые отверстия.

Журнальный столик

С помощью барабана из нержавеющей стали с обилием перфораций можно изменить интерьер своей квартиры до неузнаваемости: сделать уникальный журнальный стол в модном стиле hi-tech. Можно украсить его внутренней подсветкой из светодиодной гирлянды для экономии электроэнергии — просто, а смотрится оригинально и весьма необычно.

Сделать это несложно: надо только прикрепить несколько стальных шпилек к корпусу барабана. Сверху закрепить столешницу из оргстекла или плиты МДФ. Сделанный таким образом предмет мебели украсит интерьер вашей гостиной.

Уникальные пуфы

Фантазия не имеет границ — при определенном умении и выдумке можно сделать из барабана различные пуфы в детскую комнату. Берем цветную подушку и вырезаем из ДСП квадрат аналогичного размера, затем степлером закрепляем подушку на квадрате.

К ДСП и наружной стенке барабана крепим половинки карточной петли с помощью саморезов и шурупов, боковую поверхность барабана окрашиваем яркой краской — уникальный пуф с откидывающейся крышкой готов, а внутри дети могут хранить мелкие игрушки и вещи.

Абажур в детскую

Чтобы полностью изменить интерьер детской комнаты при помощи оригинального самодельного абажура из барабана от старой стиральной машины, надо сделать следующее:

• из любого негорючего, непроводящего ток материала (текстолит, эбонит) делаем круг по размеру вдвое меньше диаметра барабана;
• затем вырезаем отверстие для патрона и провода подключения;
• вставляем патрон в приготовленное отверстие, закрепляем круг на задней стенке барабана, провод выводим наружу;
• в потолочное перекрытие вкручиваем три специальных крюка, как показано на фото;
• к корпусу барабана крепим специальные тросы, на которых будет висеть вся конструкция;
• подвешиваем собранную конструкцию;
• соединяем провод от люстры с выводами патрона;
• лампочку вкручиваем через приемное отверстие барабана — все, готово.

Для приглушения света и создания сказочного интерьера внутри на стенки можно прикрепить разноцветную легкую ткань.

Как приспособить дрель и болгарку под электроточило

Сделать наждак можно не только из подходящего электродвигателя, имеющегося в наличии. Для этого можно приспособить электроинструмент — это может быть электрическая дрель или шуруповерт.

Изготовление точила из дрели начинают с приобретения насадки.

В ней закрепляют заточной камень, а затем зажимают в патрон. Остается закрепить его на неподвижном основании с помощью специального крепления, которое можно купить в магазине, продающем электроинструменты. При помощи такого электроточила можно поправить топор, наточить кухонный нож или заправить сверло.

В случае крайней необходимости, точило можно изготовить из болгарки. Для этого не требуется приобретать специальных приспособлений и оправок, необходимых для крепления наждака. Следует только закрепить ее в горизонтальном положении на массивном основании, установить стандартный отрезной или заточной диск, и точило готово к работе.

Самоделки из двигателя от стиральной машины

Электродвигатель от стиралки можно приспособить в качестве основного силового агрегата в самых разных конструкциях. Приступая к работе, необходимо в первую очередь определиться с деталями, которые будут насажены на вал этого мотора, и обеспечить их надежное крепление. Для этого необходимо оснастить вал электродвигателя соответствующей насадкой.

Доработка электродвигателя

Основная проблема, которую приходится решать при доработке электромотора — несоответствие посадочных отверстий деталей, которые будут крепиться на валу, с диаметром последнего. Для сопряжения этих частей необходимо изготовить специальный переходник (фланец). С одной стороны на нем должна быть резьба для установления детали, а с другой — элемент, позволяющий надежно закрепить фланец на валу мотора.

Чаще всего для изготовления такого фланца используют отрезок стальной трубы длиной не более 20 мм и диаметром 32 мм. На одном из концов этой трубы нарезают резьбу, длина которой должна не менее чем в два раза превышать толщину устанавливаемой насадки.

Противоположный конец трубы нагревают паяльной лампой и запрессовывают его на вал электромотора. После остывания фланец будет надежно закреплен. Для упрочнения желательно просверлить поперек соединения отверстие и дополнительно стянуть вал и фланец болтом с гайкой. Такая доработка позволит надежно закрепить на валу двигателя любую насадку (шкив для ременной передачи на компрессор, точильный или отрезной круги, режущие лопасти и др.). Использовать доработанный таким образом электромотор можно при создании различных самоделок.

Наждак

Чтобы наточить ножницы, ножи, сверла и другие режущие инструменты, мотор необходимо закрепить на верстаке или другой подходящей поверхности. Для этого лучше всего изготовить промежуточную рамку (подставку), на которой, используя штатные крепежные отверстия, установить двигатель. Конструкция рамки должна обеспечить надежное крепление узла на рабочем месте.

Следующая операция — установка точильного камня. Для этого необходимо подготовить три гайки с соответствующей резьбой и две подходящих шайбы. Одну гайку накручивают на фланец до упора, затем одевают шайбу, потом — наждачный круг и еще одну шайбу. Весь этот «сэндвич» стягивают второй гайкой. Третья гайка используется для того, чтобы законтрить резьбовое соединение. На этом создание наждака можно считать законченным.

Аналогичным образом изготавливаются и другие простейшие приспособления, например, циркулярка, шлифовальная машинка (гриндер) и пр

Но если запуск наждака можно осуществить просто, с силой крутнув его рукой (соблюдая осторожность), то при использовании более сложных механизмов, изготовленных с применением электродвигателя от старой стиральной машины, необходимо наличие пускового устройства. Как изготовить такие самоделки своими руками, будет рассмотрено ниже

Токарный станок

Надежно закрепив рамку с электродвигателем на верстаке, можно сделать многофункциональный токарный станок, предназначенный для обработки деревянных заготовок. В его состав входят:

• передняя бабка, закрепленная непосредственно на валу электромотора;
• задняя бабка, предназначенная для надежного крепления обрабатываемой заготовки;
• подручник, обеспечивающий удобное использование инструмента (резец, стамеска и др.).

Пилорама

Сооружение стационарной пилорамы начинают с изготовления специальной станины с технологической прорезью под пильный диск. На нее затем устанавливают электродвигатель от стиральной машины, предварительно закрепив на нем небольшой шкив для приводного ремня. Большой диск устанавливают на вал дисковой пилы. Шкивы между собой связываются клиновидным или ручейковым ремнем.

Корморезка

Чтобы изготовить корморезку, кроме двигателя от стиральной машины, понадобится еще и ее барабан, в задней стенке которого нужно выполнить отверстие для вала электромотора. Затем, установив мотор на барабане, закрепляют на валу режущие элементы (2 ножа). Сверху барабан должен закрываться крышкой, иначе порезанное сырье будет вылетать из него.
