Гениальные приспособления для переноски тяжестей при ремонте

К высотным работам с применением полиспаста относят:

Подъем мебели, техники, джакузи, стройматериалов через окно в квартиру. Подъем оборудования и строительных материалов на крышу дома. Установка кондиционеров, спутниковых антенн. Мойка окон и покраска фасадов на высоте. Ремонтные работы и герметизация швов панельных многоэтажек. Монтаж баннеров на фасадах зданий. Обрезка деревьев, эстетическое кронирование насаждений. Уборка снега и оледенений с крыш зданий и сооружений. Подготовленные специалисты умело используют систему подъема грузов. После предварительного осмотра объекта и уточнения веса, перемещаемых предметов, альпинист определит целесообразность использования тех или иных устройств, а может быть необходимость вызвать автокран для тяжелых работ.

Для своих заказчиков компания гарантирует: сохранность грузов; аккуратное выполнение подъема; привлечение к работе профессионалов с опытом; соблюдение техники безопасности; использование исправной техники и проверенного снаряжения; при необходимости – страхование рисков; для работы в городской черте – обеспечение безопасности для рядом расположенных построек и припаркованных машин.

Если Вы хотите заказать подъем груза на высоту, свяжитесь с менеджером нашей компании. Работаем без выходных. Оперативно перезваниваем для уточнения деталей заказа. Организуем предварительный вызов альпиниста на объект. Согласовываем время проведения работ и приезда бригады. Все делаем быстро и качественно. Нашей работой и ценами останетесь довольны!

Поделитесь!

Как работает простая конструкция блоков?

Рассмотрим для начала простой монтажный полиспаст. Его можно получить при добавлении блоков на опору и груз. Чтобы получить нечётный механизм, необходимо закрепить конец верёвки на подвижной точке груза, а чтобы получить чётный, то крепим веревку на опоре. При добавлении блока получаем +2 к силе, а подвижная точка дает +1, соответственно. Например, чтобы получить полиспаст для лебедки с кратностью 2, необходимо закрепить конец верёвки на опоре и использовать один блок, который крепится на грузе. И у нас будет чётный вид приспособления.

Принцип работы полиспаста с кратностью 3 выглядит по-другому. Здесь конец веревки крепится на грузе, и используются два ролика, один из них мы крепим на опоре, а другой – на грузе. Такой тип механизма дает выигрыш в силе в 3 раза, это нечётный вариант. Чтобы понять, каков выигрыш в силе получится, можно воспользоваться простым правилом: сколько веревок идет от груза, таков наш выигрыш в силе. Используются обычно полиспасты с крюком, на котором, собственно говоря, и крепится груз, ошибочно думать, что это только блок и веревка.

Ответ на пост «Экзамены за Катеньку»

Подумаешь. Мой дед был в молодости главарем банды после войны. Детдом и всё такое. Потом поссорился со своими. Два раза приползал домой с ножом в спине. Потом за год сдал экзамены за пять классов оставшихся. Поехал в Москву, сдал в МИСИСе экзамены за себя и своего товарища. И. Через годы стал одним из ведущих металлургов страны. До самой смерти представлял, как могла бы сложиться жизнь, если бы повёл себя иначе. Говорил, поехал домой и встретил там одного из своей банды. Больного, скукоженного, больше тридцати лет отсидки. Тот разрыдался: «Дима, какой ты молодец, что тогда от нас ушел». А дед на него смотрит с ужасом и понимает, что «Это я сижу на лавочке. Если бы они не стали на меня давить, а просто уговорили».

Как же поднять груз на высоту быстро и безопасно?

Для этого могут использоваться различные методы: с помощью кранов, автовышек, с использованием лебедочного механизма на крыше. Но метод промышленного альпинизма имеет ряд преимуществ:

Для такого дела, как подъем груза на высоту, на этаж, через окно нет равных вариантов, чем с помощью альпинистов.

Наши альпинисты в кратчайшие сроки смогут осуществить подъем или спуск ценного для вас груза.

Мы поднимаем грузы используя альпинистское снаряжение и опыт подъема грузов строителей прошлого. Все оборудование сертифицировано и рассчитано на подъем грузов до нескольких тонн

При этом подъем осуществляется с использованием всех мер предосторожности, с соблюдением техники безопасности

Что можно поднять через окно:

  • Подъём мебели. Мы можем поднять столешницу, диван, шкафы, стол и др.
  • Подъём окон и дверей. Поднять стеклопакет, раму, стёкло, крупногабаритные двери.
  • Поднятие ванны и джакузи в окно на любой этаж.
  • Мы можем поднять и завести в окно кондиционер, бытовую технику, сейф и др.

Мы можем поднять любой груз весом до 500 кг. Если вес груза превышает 500 кг, имеются некоторые ограничения. Цена на подъём груза на этаж через окно, зависит от ряда факторов. К ним относится:

  • Вес и форма поднимаемого объекта.
  • Высота, на которую будет подниматься предмет.
  • Траектория подъёма груза, например, каскады на фасаде здания.
  • Наличие выступающих конструкций: козырьков, кондиционеров, антенн.

Для того чтобы осуществить подъем вашего груза вам необходимо связаться с нами. Затем на объект приедет наш специалист, который оценит стоимость работ, траекторию подъема, согласует все детали работы с заказчиком.

Общие рекомендации заказчику перед тем, как поднять груз на высоту:

  • Заранее договоритесь с нами. На место бесплатно выедет наш альпинист, чтобы оценить предмет, траекторию подъёма груза и стоимость подъема.
  • Проверьте – влезает ли ваш груз по размерам в окно или балкон. Если надо, перед тем, как мы начнём поднимать груз по стене, разберите перегородки окна, решетку и другие препятствия на пути.
  • Для того, чтобы завесить снаряжение, нам необходим доступ на крышу или на верхние балконы. Договоритесь о ключах заранее!
  • Подъем груза через окно на высокий этаж возможен в светлое время суток при отсутствии сильного ветра и осадков.
  • Нужно заранее позаботиться о том, чтобы внизу под местом поднятия груза территория была очищена от пешеходов и транспорта, и заранее была ограждена оградительной красной лентой.

Итак…Как мы делаем это? Как мы поднимаем груз на этаж? Как удаётся 2-4 альпинистам без особых усилий поднять груз массой до 500 кг?

А на следующей схеме приведена примерная технология подъёма негабаритных тяжёлых грузов. Данная система многократно проверена на опыте наших и западных альпинистов, и позволяет быстро, а главное безопасно осуществлять подъём достаточно крупных и тяжёлых предметов на высоту.

Основные элементы при подъёме груза на высоту, на этаж:

  • Подъёмная верёвка (красная на схеме) — она то и тянет груз наверх.
  • Направляющая верёвка или оттяжка (синяя на схеме) — ещё один альпинист оттягивает груз от фасада.
  • Устройство, надёжно фиксирующее верёвку, но в то же время позволяющее легко ослаблять и натягивать её (находится в точке, на земле, под контролем альпинистов, выполняющих подъём).
  • Система блоков — обеспечивает выигрыш в силе, позволяя поднимать грузы большой массы.

Во всех элементах системы используются самые современные, надёжные и безопасные образцы снаряжения и оборудования западных производителей, на которые имеются международные сертификаты качества и тестирования. Тем не менее, для достижения полной уверенности в сохранности груза каждый элемент системы дублируется!

Этапы работы при подъёма груза на высоту

Приведённая выше схема общая и может быть изменена, исходя из конкретных условий работы, могут быть добавлены или заменены некоторые элементы

Надо уделять особое внимание при поднятии груза на высоту следующим моментам:

Обращайтесь к нам и уже в ближайшее время Ваш диван или ванна займет свое место в Вашей квартире.

Ниже указана ориентировочная цена на услугу «поднять груз на высоту.»

Стоимость работы, грн

Если Вам нужно поднять груз на высоту, на высокий этаж, завести его в окно по внешней стене, предварительную консультацию наши специалисты могут Вам дать по одному из телефонов :

(067) 906-41-41, (066) 757-85-04, (067) 148-41-41 Звоните нам! Мы всегда рады ответить на Ваш звонок.

Это ускорит процесс принятия решения. И мы перезвоним Вам и проконсультируем в самое ближайшее время.

Такелажные ремни своими руками

Такелажные ремни делятся на покупные(заводское производство) и самодельные. Рассмотрим оба варианта. Я купил такелажные ремни в магазине. Исполнение отличное, дизайн супер! Цена составила 4500 рублей. Срок службы 5 лет, но на самом деле ремни смогут прослужить и дольше по времени. Такелаж присутствует везде, так как любой груз свыше 100 кг. относится к разряду такелажные работы. На такелажные работы требуется 2(два) сотрудника минимум. Инструкция по использованию ремней находится в упаковке. Внимние! с С такелажными ремнями могут работать только профессиональные грузчики, опыт которых более 1 года. В противном случае, можно испортить груз и самому поколечиться.

Теперь я решил экономить деньги и забежал в автомобильный магазин. Там увидел буксировочный трос, далее такелажные ремни. Небходимо преобрести 2(два) троса. Их стоимость не превышает 200 руб./шт. Итого получается 400 рублей и такелажные ремни у Вас в кармане. Трос буксировочный должен иметь длину 4, 5 метров и тоннаж 1,5 тонны, этого хватит вполне. Итак, начинаем работать, перед вами стиральня машина. Берем 2 троса, перекидываем крест на крест и связываем между собой. Подробности по телефону. Закидываем «такелажные ремни» на плечо(не надо на шею) и встаем. Подъем на 4 этаж осуществляем планомерно, идем по стене(один сотрудник) и возле перил(другой сотрудник). После подъема на этаж и заносе в квартиру, аккуратно ставим на место и скидываем такелажные ремни с плеч. Вот такой не хитрый ход!

Жду Ваших звонков! Готов ответить на любые вопросы и возможно принять активное участие в работе: квартирные и офисные переезды, вывоз сроительного мусора, вывоз старой мебели, подъем на этаж стройматериалов, выгрузка фур, вагонов, контейнеров.

Источник

Требования к оборудованию

Систематический осмотр такелажных приспособлений, механизмов и прочего оборудования является обязательным условием поддержания его работоспособности и безопасной эксплуатации. Для проведения проверки устанавливаются сроки. К примеру, траверсы проверяются два раза на год, клещи и захваты — ежемесячно, стропы — один раз на декаду (за исключением, тех, которые используются редко).

Помимо этого, предусмотрено и внеочередное обследование рабочей оснастки. Оно проводится после завершения ремонта металлических узлов и деталей; в случаях реконструкции, капитального ремонта или других аналогичных операций. Результаты проверки фиксируются в специальном журнале. После замены канатов проверяется надежность креплений, правильность выполнения запасовки.

Техническое освидетельствование осуществляется инженерно-техническим работником, на которого возложены надзорные обязанности. Обязательно присутствие сотрудника компании, отвечающего за техническое состояние такелажных средств, приспособлений и механизмов. Ответственный сотрудник может и самостоятельно проверить запасовку и надежность канатов. Это только повысит степень безопасности при выполнении такелажных работ.

Создаём простейший подъёмный механизм своими руками

Строительство подъёмного крана небыстрая задача и оправдана в том случае, если он будет требоваться часто или объем работы достаточно велик. В тех случаях, когда груз нужно поднять срочно или это разовая операция, то можно воспользоваться подручными средствами.

Для создания простейшего подъёмного устройства потребуется шнур, и два блока. Один блок и конец верёвки закрепляется неподвижно на опоре. Это будет самая высокая точка, до которой можно поднять груз. Второй блок крепим на груз с помощью строп или крюка. Верёвку протягиваем сначала по блоку, закреплённому на грузе, затем пропускаем через верхний блок. Выигрыш в силе при этом будет в 2 раза. Используя собственный вес можно легко поднять груз весом в 100 килограмм на необходимую высоту.

Мини подъемный кран своими руками

Если добавить возможность перемещения верхнего блока по направляющей, например по рельсе, то можно получить консольный кран, сделанный своими руками. Он пригодится в гаражных условиях для перемещения тяжёлых частей машин.

Следует помнить, что при работе с подъёмником не стоит делать резких движений. Груз необходимо поднимать плавно. И самое главное – ни в коем случае не стоять под поднимаемым грузом. Это же правило относится к подъёмному крану – стоять под стрелкой запрещено.

Подъемник строительных материалов

Еще одна полезная самоделка, которая значительно облегчит жизнь на стройке – подъемник стройматериалов. Например, такой, как у участника FORUMHOUSE Али-бастр.Начав заливать монолитные стены, форумчанин устал вручную поднимать тяжелые ведра с бетоном и смастерил простую в исполнении, но гениальную конструкцию.

Основой подъемника стала металлическая лестница. Чтобы надежно зафиксировать лестницу на стене, в профилированной стальной трубе 15×15 Али-бастр просверлил отверстия и с обратной стороны одел на трубу шайбу, зафиксировав ее шплинтом. Тележка, на которую кладут стройматериалы, движется вверх-вниз на подшипниках № 304 при помощи электролебедки. Расположена она почти параллельно, под небольшим углом к лестнице, за счет чего перемещение происходит плавно.

Техника безопасности

Во время выполнения такелажа используются стропы, при помощи которых груз крепится к подъемному механизму. Перед тем, как накидать стропы, нужно определить вес груза. В большинстве своем этот показатель обозначен в паспорте — металлическая табличка, прикрепленная к одной из сторон объекта; или в сопроводительных документах. Если груз упакован, то такие данные пишутся прямо на материале упаковки или обшивке ящика.

При подъеме и перемещении грузов строго придерживаются таких правил:

Если к грузу прилагается паспорт или сопроводительная документация, то строповка выполняется в точном соответствии с рекомендациями изготовителя

Крепление строп выполняется исключительно за проушины при помощи специальных крюков, которые предусмотрены на такелажной оснастке.
При строповке важно добиться полного равновесия и устойчивости груза. Оборудование и дополнительные механизмы, скомпонованные на общей раме, поднимаются вместе после того, как будут закреплены стропы на общей платформе

Листовые материалы, скомбинированные в пакеты, поднимаются специальными подхватами, которые крепятся к траверсе.
Для строповки длинномерной продукции — уголков, профиля и прочих — применяются специальные универсальные приспособления. На острые углы под стропы устанавливаются подкладки.

Приспособление для подъема тяжестей типа лебедки или полиспаста: как изготовить своими руками п

Вес предметов бывает таким, что одному, а то и впятером, сдвинуть их с места вручную не получается, а надо. В таких случаях пригодится самодельное приспособление для подъема тяжестей или их перемещения. Ручная лебедка — самое востребованное устройство в таком деле.

Для гаража ручную лебёдку своими руками сделать совсем нетрудно даже в домашних условиях. Но сначала нужен расчет и чертеж механизма.

Разновидности удерживающих механизмов

Для того чтобы транспортируемая деталь крепко держалась на подъемнике, существует несколько типов удерживающих устройств:

  • Канатные стропы.
  • Специальные захваты.
  • Траверсы.
  • Строповые устройства с дистанционным управлением.

Сама по себе стропа представляет из себя съемное приспособление для подъема тяжестей, по внешнему облику напоминающее отрезок стального каната с несколькими крепежными элементами на обоих концах. Это могут быть кольца, крюки, карабины или же канатная петля.

Как сделать полезные механизмы и инструменты для стройки своими руками

Неважно – строите вы дом своей мечты или перестаиваете старенький дачный домик, вам не обойтись без надежных инструментов и строительного оборудования. Практически любое приспособление сегодня можно купить в магазине, но не всегда покупки радуют качеством и еще реже – ценами

Практически любое приспособление сегодня можно купить в магазине, но не всегда покупки радуют качеством и еще реже – ценами.

Наши форумчане знают, как снизить нагрузку на семейный бюджет и предлагают рецепты проверенных механизмов и инструментов для стройки, сделанные своими руками.

Ручные барабанные лебедки

Принцип работы лебедок напоминает простейший рычаг, закрепленный в точке опоры.

Если короткое плечо рычага будет поверхностью цилиндра, а груз будет прикреплен к нему тросом, получится лебедка с передаточным числом, равным соотношению длины рычага и радиуса цилиндра.

Для исключения обратного вращения на ось ставят храповый механизм с подпружиненной собачкой — трещотка. Собрать такую ручную лебедку своими руками можно по чертежу:

Однако, для большого передаточного числа системы потребуется очень длинная рукоять, а это неудобно. Выход найден в двух разновидностях барабанных лебедок, увеличивающих передаточное число при помощи шестеренок или червячной передачи.

Трещотка в такой конструкции не нужна, передаточное число, когда гребень червяка проходит по каждому зубу шестерни, равно количеству зубьев шестерни, умноженному на соотношение длины рукояти к радиусу червяка. Но существенным недостатком будет трение между зубцами и гребнем. Требуется постоянная смазка механизма.

С гораздо меньшим трением работает редуктор из шестеренок. При использовании принципа передачи силы парой шестеренок разного диаметра ручную барабанную лебедку своими руками проще всего сделать так:

Обратите внимание, что стопор в таких устройствах необходим. Такая конструкция применяется при небольшой высоте или длине перемещения груза

Увеличить расстояние перемещения поможет тросоукладчик, равномерно распределяющий трос по длине цилиндра. Проще всего результат получить, применяя подпружиненную пластину или стержень, прижимающие трос к барабану:

Грузовик…из старой четверки

Привезти песок, щебень, доски, транспортировать бетономешалку и старый холодильник…Необходимость доставить материалы и инструменты во время стройки возникает постоянно. Участник FORUMHOUSE g8o8r8

нашел способ, как сэкономить на грузоперевозках: он переделал в грузовик свою старую четверку!

Как сделать самодельную ручную таль: пошаговая инструкция

Самостоятельно изготавливая ручную таль, достаточно следовать пошаговой инструкции. Оборудование можно изготовить, выполнив следующие действия:

  1. Приварить ножки крана к двутавровой трубе.
  2. Расположить металлические уголки на 45 градусов, чтобы создать ребра жесткости, фиксирующие стойку. Основная масса поднимаемого груза приходится именно на эту стойку, поэтому для дополнительной надежности к ней нужно приварить распорки.
  3. Если таль будет передвижной, на каждой стойке необходимо приварить ролики.
  4. На потолке гаража зафиксировать трубу, вдоль которой будет перемещаться подъемный механизм.
  5. По центру трубы приварить двутавр для фиксации роликового механизма.
  6. Вставить в трубу поперечную перекладину каркаса.
  7. Просверлить сквозные отверстия с двух сторон держателя и зафиксировать подъемный механизм.

Такелажные приспособления

Такелаж — это набор средств, механизмов и приспособлений для крепления и перемещения грузов. Профессиональный такелаж включает в себя следующую оснастку: тросы, карабины, канаты, цепи, крюки, веревки, стропы и пр.

Иногда данный термин может служить обозначением действия, направленного на погрузку или выгрузку тех или иных грузов, являясь синонимом таких словосочетаний, как «такелажные услуги» или «такелажные работы».

Правда, в отличие от «такелажных работ», «такелажные услуги» подразумевают вспомогательные операции — такие как предварительная упаковка требующего перемещения оборудования, или изготовление поддонов для перевозки груза.

Канаты

Стальной канат (трос) – необходимый элемент механизмов и оборудования для подъема и перемещения грузов.

Изготавливается из отдельных стальных проволок, часто с добавлением синтетического или растительного сердечника. Сердечник необходим для опоры стальным проволкам каната, позволяет уменьшить поперечную деформацию каната, уменьшает радиальные нагрузки.

Производство стальных канатов осуществляется,  в частности  по стандартам DIN 3052, 3053, 3055, 3060, 3062.

По свивке (конструкции) — канат 1*7, 1*19 состоит из проволок, свитых в одну прядь. Конструкция каната 6*7 означает 6 прядей по 7 проволок в каждой, аналогично 6*19, 6*37 и т.д. Чем больше концентрических слоев, тем прочнее канат.Канаты различаются:

  1. По типу покрытия — оцинкованные канаты, канаты в оболочке (ПВХ). Оболочка (изоляция) обычно производится из поливинилхлорида. Она необходима для защиты каната от коррозии под воздействием погодных условий.  При это трос в оплетке не изменяет своих параметров по прочности, грузоподъемности и приобретает дополнительную защиту, что продлевает срок его службы
  2. По типу стали – канаты из нержавеющей стали, стали высокого качества и др.

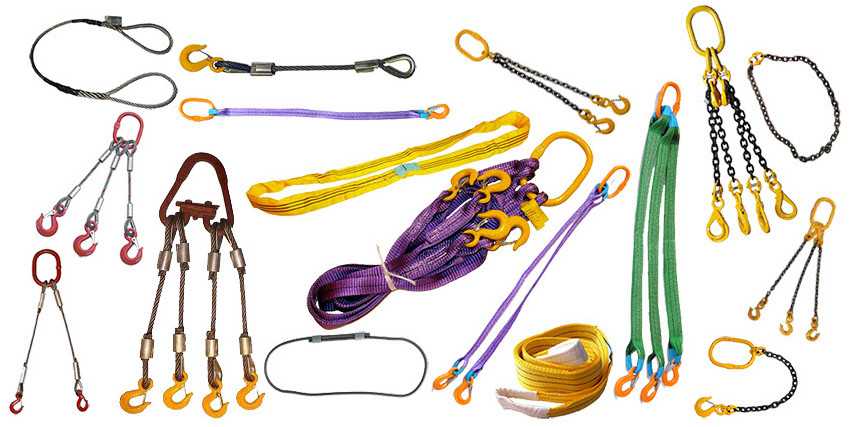

Стропы

Отрезки канатов, соединенные в кольца или снабжен­ные специальными подвесными приспособлениями, обеспечиваю­щими быстрое, удобное и безопасное закрепление грузов, называют стропами. По конструкции стропы бывают гибкие и жесткие.

Гибкие стропы, изготовляемые из отдельных кусков каната или цепей, подразделяют на:

  • простейшие;
  • универсальные;
  • облег­ченные;
  • многоветвевые.

Полиспасты и блоки

Блоки — это простейшие механизмы для подъема грузов. Они входят в состав большинства грузо­подъемных механизмов.В зависимости от числа роликов разли­чают одно — и многороликовые блоки.

Однороликовые блоки, служащие только для изменения направления каната или цепи, называют угловыми, или отводными блоками. Диаметр ролика в блоке должен составлять не менее 16-20 диаметров каната, а глу­бина ручья ролика должна превышать диаметр каната не менее чем на 4-5 мм. Это учитывают при выборе блока.

Систему, составленную из подвижных и неподвижных бло­ков, через ролики которых пропущен канат или цепь, называют полиспастом.

а) – монтажный блок; б) – полиспаст.

Лебедка

Самая востребованная такелажная техника. Представляет собой грузоподъемную машину, в которой канат или цепь, служащие в качестве рабочего элемента, наматываются на барабан, канатоведущий шкив или звездочку.

Лебедки позволяют поднимать и перемещать тяжеловесные грузы по горизонтальному или наклонному пути, что часто применяется такелажниками при погрузке таких грузов в транспортное средство для перевозки.

Ассортимент лебедок очень широк: с ручным приводом, электроприводом, двигателем внутреннего сгорания, гидравлическим, пневматическим и паровым приводом.

Опорные конструкции

При проведении строительных, монтажных или ремонтных работ не обойтись без специальной техники, предназначенной для переноски грузов, роль которой зачастую выполняют погрузчики, краны манипуляторы и кран-балки, выполненные в виде опорного или подвесного моста.

Кран-балки или тельферы, являются разновидностью подъемного крана, но могут использоваться в малогабаритных помещениях или на складах, где нет достаточного места для транспортных маневров.

Сфера применения этой многофункциональной металлоконструкции столь велика, что трудно себе представить работу производственного предприятия или склада без грузонесущего тельфера, управляемого посредством дистанционного пульта.

Современная кран-балка может по желанию владельца оборудоваться грузозахватом или переключателем скоростей, быть пожаро и химически взрывозащищенной, использоваться в условиях повышенных температур и обладать другими полезными свойствами.

Безопасность

При такелажных работах приходится иметь дело с весьма крупными и тяжелыми объектами. Их масса может измеряться тоннами. Поэтому были разработаны и внедрены правила техники безопасности, регламентирующие эксплуатацию такелажной оснастки, механизмов и приспособлений.

В требованиях учтены все источники опасности и рекомендованы методы их предупреждения при выполнении манипуляций. Сотрудники компании, которая занимается предоставлением такелажных услуг, в обязательном порядке проходят инструктаж. Периодически для них организовываются курсы повышения квалификации. Для допуска к выполнению работы нужно проходить медосмотр.

Самодельные лебедки

Трещотка от Камаза Многие ли знают, как сделать лебедку из тормозной трещотки? И собственно, что представляет собой эта самая Трещотка?

Во многих грузовиках (у нас популярны изделия для Камаза) применяется самовыравнивающий механизм для регулировки тормозов, в простонародье – тормозная трещотка. Внутри приспособления расположен червячный редуктор.

Остается приспособить к концевику червячной пары рукоятку, а к основной оси барабан – и лебедка готова. Передаточное отношение 1:20. Барабан можно насадить на штатную тормозную ось, обрезав ее болгаркой. Если применить блочное соединение с одним коленом – мощность удвоится. Не забываем смазывать – и приспособление прослужит вам долгие годы.

Такая лебедка в гараже не поможет вам вытащить двигатель, но сэкономит массу сил при ремонте. Особенно полезно это приспособление для подъема тяжелых предметов из ямы.

Видео – как сделать своими руками лебедку из трещетки для Камаза.

Бензопила в лебедке Если вы заняты строительством дачи, где пока нет электричества – можно соорудить лебедку из бензопилы своими руками. Изначально такое приспособление придумали лесорубы, для облегчения процедуры обвязки срубленных стволов.

На фото изображена классическая «Дружба» со снятым корпусом. К ведущей звездочке подсоединяется мотоциклетная цепь. Барабан изготовить не трудно. К нему крепится большая звездочка от колеса того же мотоцикла.

Получаем двойной редуктор – собственный на бензопиле, и цепной из двух звездочек с передаточным отношением порядка 1:10. Такая конструкция будет служить долгие годы, продлевая жизнь компонентам, из которых была сделана.

Ручная рычажная лебедка Простейшим приспособлением для перемещения грузов является рычажная лебедка. С ее помощью можно затянуть груз в кузов, перетащить волоком тушу убитого на охоте зверя, вытащить застрявший автомобиль.

Приспособление не сильно дорогое, однако даже китайские образцы стоят определенных денег. Для любителей делать вещи своими руками, предлагаем чертеж рычажной лебедки, из которого предельно ясен принцип ее работы.

Внутри рамы закреплен барабан, со звездочкой храпового механизма. На рычаге расположен упор, который вращает звездочку. Чем длиннее рычаг – тем большее усилие вы прилагаете. Это лишь малая часть конструкций, которые можно изготовить из подручных материалов. Возможно, вы придумаете что-то совершенно оригинальное.

Принцип работы полиспастов

Проще этого устройства для перемещения тяжелых предметов есть только металлический лом. Главный элемент – колесо с фаской по середине внешней поверхности, ось которого закреплена на потолочной балке. Через него можно перекинуть таль, и подъемник с передаточным числом 1 к 1 готов. Для увеличения рычага пропустим таль еще через одно незакрепленное колесо, ось которого соединена с грузом, а таль закрепим наверху конструкции.

Передаточный коэффициент станет равен 2. Теперь прикрепим к потолку еще одно колесо, а конец тали пропустим через него, закрепив на оси нижнего колеса. Передаточный коэффициент станет равным 3. И так далее, добавляя по одному колесу и меняя место крепления тали, можно увеличивать передаточное значение.

Расположение колес относительно друг друга может быть разным.

Наиболее компактны конструкции с одноосным расположением колес. В конструкции таких устройств две обоймы колес. Изучив чертежи полиспаста, своими руками собрать его не составит труда. Потребуются две обоймы:

  1. траверса;
  2. скоба для переноски;
  3. щека для монтажа деталей;
  4. колесо (блок);
  5. упор;
  6. подшипник;
  7. втулка;
  8. ось;
  9. держатель оси;
  10. масленка для подшипников;
  11. ограничитель тали;
  12. гайка;
  13. подшипник;
  14. щека.

Конец тали закрепляется на одной из обойм.

Есть у полиспастов и недостатки. Для увеличения передаточного числа на 1 нужно каждый раз добавлять одно колесо, в результате растет вес механизма. Кроме того, для сгибания троса на каждом колесе тратится сила, снижая КПД устройства. Можно снизить эти потери, увеличив диаметр колес, но одновременно произойдет увеличение веса и габаритов полиспаста. Этих недостатков нет у другого вида подъемников.

Грузовик…из старой четверки

Привезти песок, щебень, доски, транспортировать бетономешалку и старый холодильник…Необходимость доставить материалы и инструменты во время стройки возникает постоянно. Участник FORUMHOUSE g8o8r8 нашел способ, как сэкономить на грузоперевозках: он переделал в грузовик свою старую четверку!

Бюджетный автотюнинг обошелся умельцу в 3,5 тысячи рублей – столько составили затраты на материалы: железный квадрат, уголки, оцинкованную сталь для погрузочного кузова. Погрузочный кузов g8o8r8 сделал высоким для защиты от дождевой воды: чтобы закрыть щели между ним и кузовом авто по периметру приварены металлические козырьки.

Задний борт кузова поднимается 12-вольтной электрической лебедкой. Это удобно при выгрузке сыпучих материалов и погрузке волоком в кузов досок, камней, мебели и т.д.

Области применения полиспаста

Обычно это устройство является частью механизмов на стреле автокрана. В виде самостоятельного применения он используется в доках или на кораблях для опускания малых суден на воду. Удвоенный тип полиспаста можно встретить во многих видах кранов: козловых, грузовых, мостовых, где для подъема и спуска важна одинаковая нагрузка на конструкции моста. Систему подъема грузов применяют в погрузочно-разгрузочных работах в портах, на железнодорожных станциях, на промышленных производствах. В альпинизме с помощью этого механизма переправляют туристов, а горноспасатели поднимают пострадавших, например, из ущелья. Также, применяя этот метод, можно вытаскивать из грунта автомобиль, если отсутствует лебедка. Полиспаст используют для натяжения силовых кабелей и проводов контактной сети на железных дорогах

Применение велико и очень важно во многих сферах жизнедеятельности человека. Однако, чаще всего блоки полиспаста перемещают именно тяжелые грузы. Огромную часть подобных работ делают строительной техникой, такой как автокран, однако и полиспаст умело применяется в различных конструкциях и механизмах грузозахватных устройств

Система полиспаст выступает основой таких устройств и машин, как тельфер, лебедка-таль, применяется в экскаваторах, бульдозерах и всевозможных кранах

Огромную часть подобных работ делают строительной техникой, такой как автокран, однако и полиспаст умело применяется в различных конструкциях и механизмах грузозахватных устройств. Система полиспаст выступает основой таких устройств и машин, как тельфер, лебедка-таль, применяется в экскаваторах, бульдозерах и всевозможных кранах.

Полиспаст на кране Пионер 500

Как поднимать тяжелые предметы наверх и опускать вниз

Если нет возможности оборудовать систему шкивов, но есть ручная тележка, есть безопасный вариант перемещения тяжелых предметов.

Как разместить груз на тележке:

  • Сдвиньте нижнюю сторону тележки под перемещаемый предмет.
  • Надежно пристегните груз к боковой стороне ручной тележки и проверьте, хорошо ли он стабилизирован.
  • Наклоните ручную тележку и уравновесьте вес на колесах.
  • Поднимаясь наверх, идите задом наперед.
  • Идите вперед, когда спускаетесь вниз.

Как переместить груз с ручной тележки на борт машины:

  • Поднимая вещь с тележки, держите ноги на расстоянии не менее 50 см. Чем ближе они друг к другу, тем труднее сохранять равновесие.
  • Присядьте на корточки, чтобы дотянуться до объекта внизу. Держите спину прямо, выпячивая грудь вперед. Согните колени, но не вытягивайте их слишком вперед.
  • Крепко ухватитесь за тяжелый предмет, не прилагая чрезмерного усилия, иначе он может выскользнуть.
  • Держите спину прямо, глядя вперед, а не вниз.
  • Держите локти как можно ближе к телу
  • Не выворачивайте поясницу при подъеме предмета.
  • Отталкивайтесь ногами, сохраняя руки прямыми, только слегка согните их в локтях.
  • Не сгибайте спину, держите грудь поднятой во время подъема.
  • Постоянно держите тяжелый предмет как можно ближе к телу.
  • Двигайтесь медленно, не сгибаясь назад. Если вес тяжелее, это может привести к тому, что вы упадете назад.

Присоска для переноски стекла

Последнее, но не по значимости, приспособление будет незаменимым для тех, кто постоянно работает с листовым стеклом. Присоска обеспечивает прочную фиксацию за счет эффекта вакуума, а благодаря эластичной поверхности она не повреждает стекло, не оставляет царапин и сколов. Существуют как механические, так и электронные присоски. Вторые используются по большей части в профессиональной сфере.

На этом обзор гениальных приспособлений для переноски тяжелых грузов подошел к концу. Теперь, готовившись к переезду, ремонту или строительным работам, вы сможете подобрать нужный вариант и сохранить спину здоровой. Берегите себя, и смело пользуйтесь этими необычайно полезными приспособлениями.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Гимназия ремонта
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
