Подключение двухклавишного выключателя: схемы советы инструкция + фото

Последовательное и параллельное подключение двух и более источников света

Для того чтобы подключить самую простую лампочку накаливания, как в принципе и любую другую, нужно подключить её один контакт к фазе, а другой к нулю, самому распространённому в бытовых условиях стран СНГ переменному напряжению 220 вольт.

Параллельное подключение устройств освещения подразумевает под собой подключение двух и более источников светового потока в параллель, то есть одни контакты ламп подключаются только к фазе, а все другие только к нулю, как показано на рисунке 1.

Через каждую лампочку пройдёт ток, который будет зависеть от её мощности, так же как и яркость светового потока, излучаемого ими, будет тоже зависеть от мощности каждой лампы. Естественно, что ток I будет равен сумме всех трёх токов, поэтому диаметр сечения основных проводников следует выбирать согласно ему. Это подключение считается самым распространённым и приемлемым, так как к нему можно будет, при необходимости в будущем, добавлять источники света и они не будут влиять на уже установленные.

При последовательном соединении, изображённом на рисунке, ток, протекающий по одной лампочке, будет зависеть от мощности, каждого источника света, а напряжение на них будет разделено на количество ламп и при данном входящем напряжении 220 вольт, будет равняется 110 вольт на каждом источнике света.

Такое подключение нужно обязательно выполнять со светильниками, которые имеют равную мощность. Рассмотреть это можно на примере двух ламп накаливания. Так как если подключить одну лампу 20 Ватт, а другую, например, на 200 Ватт, то лампа с меньшей мощностью тут же выйдет из строя, так как по ней пройдёт ток такой же, как и во второй лампе мощностью 200 Ватт, а это в 10 раз больше её номинала. Такое подключение может быть использовано для увеличения срока службы ламп накаливания, например, в подъездах и на лестничных клетках. Подключив две лампы на 220 вольт и мощностью, например, по 60 Ватт, они будут гореть вполсилы и прослужат очень долго. Нужно учесть, что это возможно только при подключении ламп накаливания. Последовательное подключение двух и более светодиодных ламп (светильников) и экономичных ламп нецелесообразно, так как они и так обладают довольно большим сроком службы.

Подключение лампы на один выключатель или на несколько

Как подключить лампу через выключатель? Главным нюансом при подключении является то, что нулевой провод питания непосредственно подключается к сети 220 вольт, а через выключатель разрывается фаза. Это делается для того чтобы можно было смело решать проблемами с патроном осветительного прибора, отключив лишь выключатель. Если подключение двух выключателей выполнить последовательно, то только при нажатии обеих клавиш лампа загорится. Такие виды подключения выключателей освещения очень редко используются, только при определённых индивидуальных условиях.

Интереснее является подключение так называемого проходного выключателя.

Суть такой схемы подключения одной лампы заключается в том, что включение и отключение лампы может быть произведено как от первого, так и от второго выключателя, вне зависимости в каком положении каждый из них. Например, это удобно, допустим, в длинном коридоре при входе в него человек нажимает на клавишу выключателя 2, и спокойно идёт по освещённому помещению, дойдя до конца коридора, не нужно возвращаться для выключения света, а можно лёгким нажатием выключателя 1, установленного в конце коридора, произвести отключение данного источника света. При таком подключении фаза тоже проходит через выключатели.

Усовершенствование освещения путём установки датчика движения

Главная функция установки датчика движения и подключения его к системе освещения, это автоматическое включение освещения без нажатия на клавишу выключателя освещения. То есть человек зашел помещение или в зону срабатывания датчика и свет включился, после ухода свет самостоятельно (автоматически) выключился. При выборе датчика движения необходимо в первую очередь учесть максимальную мощность ламп освещения.

Схема подключения датчика движения тоже не вызывает особых сложностей. Её можно устанавливать как с выключателем, так и без него. Просто при включении контакта выключателя датчик движения выводится из сети освещения, и осветительный прибор включается напрямую без датчика.

В любом случае работая с напряжением обязательно выполнять требования техники безопасности, а в частности:

• проверять наличие и отсутствие напряжения на токоведущих элементах, к которым человек дотрагивается при монтаже;
• автоматы питания освещения должны быть под замком;
• работы производить исправным инструментом.

Конструкция электровыключателя

Схема подключения двойного выключателя на две лампочки Если планируется включать два различных источника света — то в такой системе применяются трехжильные кабели для квартиры это ВВГнг-LS 3х1,5. Без выключателей осветительные приборы, подключенные, к электричеству работаю круглосуточно, что неразумно и экономически невыгодно. По сути, такой механизм является двумя совмещенными одноклавишными устройствами. На качественном инструменте указан класс изоляции либо предельная величина напряжения, в сети которого разрешено работать таким инструментом.
Схема подключения двойного выключателя легкая, главное — разобраться с основными принципами монтажа. Заводской светильник обязан иметь жилы именно того цвета которые прописаны в правилах.
Корпус состоит из рамки и клавиш.
Пассатижи для обжатия гибкого провода.
Участки будут греться и разрушаться. Самостоятельно лезть в систему безопасности на площадке не советуется.
Жила вставляется в клемму с маркировкой L.
Так как здесь все зависит от того, на какую именно клавишу вы заведете фазу.
Последовательное и параллельное подключение ламп

Параметры и советы по выбору

Перед тем, как подключить двухклавишный выключатель света, не лишним было бы ознакомиться с основными характеристиками этого коммутационного аппарата. На современном рынке электрических товаров их выбор настолько огромный, что можно растеряться.

Любая модель создаётся под определённую величину рабочего тока, как правило, это 4А, 6А и 10А. В случае если необходимо подключить люстру с большим количеством ламп, для надёжности лучше выбирать устройство с номинальным рабочим током 10А.

Для соединения коммутационного аппарата с питающей сетью обычно используют провода сечением от 1,5 до 2,5 мм2. В большинстве выключателей к его клеммам провода подсоединяются при помощи винтовых зажимов. Сейчас есть более современные модели с подпружиненными клемниками, в них монтаж провода происходит намного легче, достаточно лишь вставить зачищенный кончик в зажимное устройство. Советуем при покупке выключателей остановить свой выбор на таком варианте.

Можете поинтересоваться у продавца, на каком механизме работают клавиши – кулачковом или качающемся. А также из чего выполнено основание выключателя, оно может быть металлическим или керамическим, второй вариант предпочтительнее и безопаснее из-за низкой теплопроводности керамики.

Сейчас несложно подобрать модель, подходящую именно для вашего интерьера, на рынке представлен огромный выбор выключателей в любом цветовом исполнении.

При покупке обязательно пощёлкайте клавишами, они должны работать чётко, хорошо фиксироваться, при включении-отключении издавать характерный щелчок.

Современные модели часто делают с подсветкой. Это очень удобно, можете смело останавливать свой выбор на таком варианте. В тёмное время, зайдя в комнату, вы легко определите местоположение аппарата по светящимся элементам.

Выбор выключателя с точки зрения дизайнера интерьеров (видео):

Совет! Старайтесь покупать выключатели и материалы для его подсоединения в магазинах электротоваров. Там не только огромный выбор, но и продавцы-консультанты, которые смогут пояснить все параметры, характеристики и технические возможности выбранной модели.

Конструктивное устройство и принцип действия

Устроен выключатель с 2-мя клавишами несложно.

Основная часть – это рабочий механизм, установленный в подрозетник. Его фиксация в монтажной коробке происходит двумя способами в зависимости от модели выключателя:

• с помощью металлической рамки, в которой для этого есть специально предназначенные отверстия;
• при помощи распорных лапок.

Главной частью рабочего механизма являются три контакта:

• один входящий, который должен соединяться проводом с источником питания;
• два отходящих, от них провода идут на две группы осветительных приборов (либо на две разные комнаты – туалет и ванную).

Все эти контакты неподвижные, а связь между ними осуществляется при помощи подвижных контактов, расположенных также в рабочей части.

Ещё у выключателя имеется защита, состоящая их двух клавиш и рамки, выполнены они из пластика. Каждая клавиша крепится на один приводной механизм, путём нажатия она будет замыкать входящий и отходящий контакты, тем самым подавая напряжение на одну группу светильников. Рамка из диэлектрического материала крепится сверху, чтобы исключить возможность прикосновения рукою к рабочей части выключателя. Она закрепляется защёлками либо двумя винтами.

Теперь немного всё это обобщим. Из распределительной коробки приходит провод на входящий неподвижный контакт выключателя, по нему поступает напряжение от источника питания. Вы нажимаете одну клавишу, при помощи подвижного контакта замкнулись неподвижные (входящий и один отходящий), по полученной замкнутой цепочке напряжение поступает на одну группу светильников и лампочки в ней загораются. Аналогично нажимаете другую клавишу, и приводите в работу вторую группу светильников.

Обратный процесс происходит в точности до наоборот. Нажали клавишу в обратную сторону, подвижный контакт разомкнул цепь между входящим и отходящим неподвижными контактами, напряжение по разорванной цепочке поступать уже не может и лампы на светильниках не горят.

Устройство выключателя с двумя клавишами

По внешним признакам такой выключатель очень схож с обычным устройством, отличие только в устройстве внутреннего механизма. Корпус состоит из рамки и клавиш.

Выключатель с двумя клавишами позволяет управлять освещением двух групп и состоит из:

• каркаса;
• двух кнопок для переключения;
• вводных и выводных клеммников.

В качестве крепежей могут использоваться клеммы и винты. Электрический ток подается на первую клемму. После этого к механизму подсоединяются 2 проводка, которые контролируют взаимодействие клавишных устройств. К зажимам присоединяется кабельный проводок, который подводит включатель к приборам освещения. Считается, что двухклавишный выключатель – это модификация одноклавишного устройства.

Зачастую встречаются модульные выключатели, которые состоят из 2 одинарных соединительных частей.

Принцип работы двойного выключателя заключается во взаимодействии контактов и проводков, которые подсоединяются к светильникам различной конструкции.

Подключение кабелей и проводов происходит благодаря клеммникам. Клеммы – это специальные устройства, которые оснащены самозажимными механизмами. Клеммные зажимы в последнее время стали очень популярными, поскольку для подсоединения достаточно очистить кончики проводов от изолирующего материала и соединить их с клеммой.

Существуют выключатели с винтовыми зажимами, в них происходит все аналогичным образом, только фиксация происходит путем закручивания винтов.

Есть виды современных двухклавишных выключателей, которые оснащены устройством подсветки и индикатором. Подсветка помогает обнаружить устройство в темноте, а индикатор показывает наличие замкнутой сети в светильнике.

Советы профессионалов

Для того чтобы не путаться при монтаже электропроводки, лучше пробрести провода с разным цветом жил. Фазу, как правило, подключают к белому или красному проводу, ноль – к синему или чёрному, для заземления же используют жёлтый, зелёный или жёлто-зелёный цвет.

При прокладке проводки под слоем штукатурки стоит сохранить схему расположения проводов. Это может понадобиться в будущем. Самый простой способ – сфотографировать ещё не замурованную проводку, нанеся прямо на стену мелом или маркером расстояния от стен, потолка, углов, оконных проёмов, других ориентиров.

Расчёты сечения провода не стоит производить по минимуму, лучше дать некоторый запас. Тогда не будет болеть голова при покупке новой большой плазменной панели или установке на кухне посудомоечной машины, а на даче при необходимости можно будет спокойно подключать в сеть бытовой сварочный аппарат или электропилу.

Как определиться со схемой подключения на несколько лампочек

Существует разница при подключении приборов на 1-клавишный и 2-клавишный переключатель. Для более четкого понимания, рассмотрим схемы подключения по отдельности.

Подключить несколько лампочек

1. Фазу стоит вести от счетчика к переключателю, а уже от переключателя — к лампочке; 2. Ноль идет напрямую к лампочке, минуя выключатель.

Данный принцип является самым распространенным и не требует каких-либо дополнительных расходов, если требуется подключить, к примеру, люстру. В случае, если у Вас используются сразу несколько лампочек, то при таком подключении загораться и тухнуть они будут одновременно.

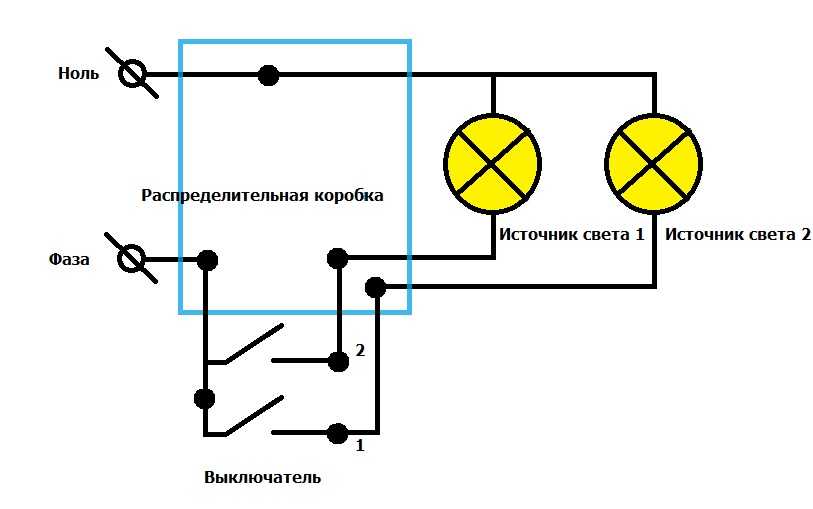

Вариант с подключением проводки к двухклавишному переключателю

1. Ноль идет напрямую к источникам света, соединенный параллельно между ними; 2. Фазный провод идет на переключатель, в котором каждая клавиша будет давать электричество на отдельные энергоустановки.

Таким образом можно использовать либо сразу два, либо один источник света, включив одну или две клавиши соответственно.

Плюс такого подключения состоит в том, что в случае с разными комнатами — это возможность управлять светом с одного включателя. А если свет в одной — легко изменять яркость света.

В современных домах при монтаже электропроводки используют трехжильный провод. Общая картина подключения не меняется, добавляется только элемент, который «заземляет» проводку. Подключается он к металлическим деталями светильников, минуя переключатели.

В том случае, если в узле с включателем стоит розетка, то подключение проводят по-другому. Провод «земли» необходимо протянуть от распределительной коробки к розетке из-за более высокой потенциальной нагрузки на розетку, нежели на лампочку.

Что такое проходной выключатель?

Что же это за устройства и где они применяются? Кроме рассмотренного варианта, как подключить два выключателя на две лампочки, есть возможность получше: при помощи двух выключателей, расположенных в разных точках, управлять одним осветительным прибором.

Устройство стандартных бытовых выключателей, как правило, однотипно. Имеются два контакта – неподвижный, закрепленный на корпусе устройства и подвижный, смонтированный на коромысле. Коромысло изменяет своё положение под действием клавиши. Прибор соответственно имеет два положения «Включено» и «Выключено».

Проходной выключатель (правильнее будет назвать его «переключатель») не имеет положения «Выключено». Как видно из рисунка, он имеет положения:

• включена 1 линия;
• включена 2 линия.

Подготовительные работы

Подготовка к монтажу электрических коммутационных аппаратов (в этом случае выключателей) предусматривает понимание их устройства, назначения, исполнения, принципа работы и наличие инструмента для их установки в бытовых и промышленных условиях.

Регулирование количества включённых приборов освещения осуществляется за счёт выключателя, имеющего дополнительный отходящий контакт и отдельную кнопку управления. Размерами он обычно не отличается от одноклавишных. Это сделано для удобства замены их друг на друга. Главное отличие состоит в их коммутационной «начинке».

Устройство на две клавиши имеет рабочую часть, включающую три контакта. Один из контактов входящий, а два остальных — отходящие. Исходящие контакты имеют независимое друг от друга управление включением и выключением.

В процессе установки его располагают таким образом, чтобы отходящие контакты располагались вверху. Это обусловлено общепринятыми стандартом положения вкл./выкл.

Рабочая часть двухклавишного выключателя (слева)

На клемму приходящего контакта подключают фазный провод, приходящий от распределительной коробки. На клеммы отходящих контактов устанавливаются фазные провода потребителей: отдельных ламп одного светильника, отдельных светильников, отдельных групп светильников.

Нулевой провод (рабочий ноль) к потребителям выводится из распределительной коробки, и не проходит через выключатель.

По своему исполнению двухклавишные модели разделяются на модели для установки непосредственно на стену (для открытой проводки), и модели для внутренней установки в стене (для скрытой проводки).

Выключатель для открытой проводки
Выключатель для скрытой проводки

Монтаж распределительной коробки

Все провода при монтаже ДПВ необходимо концентрировать в распределительной коробке. Это уменьшит количество штроб и упростит обслуживание электропроводки в случае изменения количества светильников или схемы их переключения.

Желательно размещать распредкоробку между двумя концевыми выключателями на уровне расположенного по центру комнаты осветительного прибора. Однако окончательный выбор места монтажа проводится исходя из конкретной конфигурации помещения и особенностей размещения элементов электрической схемы. Самозажимные клеммы обеспечивают плотное соединение, сила которого не изменяется со временем. Они безопасны и просты в эксплуатации

Худший вариант соединения проводов в распредоробке – обычная скрутка с изолентой. Такой способ может привести к нагреванию изоляции и последующему возгоранию. Лучше всего соединять жилы с помощью специальных клемм, потому что они обеспечивают легкость монтажа и последующего обслуживания.

Подключение люстры к двойному выключателю на 2 лампы

С потолка, из отверстия в плите перекрытия могут выходить три или четыре провода. По современным стандартам четвертый проводник служит заземлением и окрашивается в желтый цвет с зеленой полосой, идущей вдоль него. Остальные провода проверяются с помощью индикаторной отвертки при включенном положении выключателя. Провод, где отсутствует напряжение считается нулевым, а все остальные – фазными.

Как подключить люстру с 3 проводами? Желто-зеленые провода заземления можно сразу же соединять между собой. Остальные провода следует заранее распределить по принадлежности. В современных люстрах все внутренние соединения уже выполнены заранее. Снаружи имеются выводы фазных проводов от каждой лампочки и один общий нулевой провод. В светильнике с двумя лампами проводники фазы не соединяются друг с другом, что дает возможность поочередного или одновременного включения лампочек двухклавишным выключателем.

Далее выполняется процедура соединения. Ноль, выходящий из люстры , соединяется с соответствующим нулевым проводом, выходящим из потолка. Фазы с каждой лампочки подводятся к выключателю и подключаются к определенным клавишам. Каждая из них включает какую-либо лампу. В случае необходимости их можно поменять местами. Одновременное включение обеих светильников производится путем нажатия сразу двух клавиш. Все соединения следует выполнять при отключенном защитном автомате.

Назначение и сфера применения

После этого требуется произвести правильное соединение проводов в распределительной коробке, а после и в самом выключателе.

На клемму приходящего контакта должен быть подключен провод с фазой, который идет от распределительной коробки. Будем считать, что все провода уже уложены и подведены, а вытяжка и светильник установлены. Установка двойной разновидности выключателя должна производиться исключительно в подрозетник, диагональ которого равна 67 мм.

Такое соединение считается долговечным и простым при монтаже. Но также можно использовать обжимные наконечники, соответствующие сечению провода для гибкого провода. Что касается самой распределительной коробки, то ее монтаж лучше производить непосредственно над самим выключателем, на расстоянии около см от потолка.

Нулевой провод рабочий ноль к потребителям выводится из распределительной коробки, и не проходит через выключатель. Схема подключения двойного выключателя Три варианта схем — все одинаковые по функциям Двухклавишный выключатель в своих квартирах используют для подключения люстры на несколько лампочек или точечных светильников на потолке.

Рекомендуем: Глубина заложения электрокабеля в земле снип

Заземление желто-зеленой расцветки может крепиться как на клемму, так и непосредственно под винт на корпусе. Это поможет, если потребуется ремонт.

Если вместо двухклавишного выключателя будет устанавливаться другой вид прибора, нужно ознакомиться с его схемой. Устройство выключателя с двумя клавишами По внешним признакам такой выключатель очень схож с обычным устройством, отличие только в устройстве внутреннего механизма. Все инструменты должны иметь заизолированные рукоятки, чтобы избежать поражения током.

Чтобы избежать такой ошибки нужно воспользоваться не китайским индикатором, а мультиметром в режиме замера напряжения. Рассмотрено для моделей двух стандартных исполнений. Сначала следует прикрутить корпус к стене или прокладке при помощи шурупов или дюбелей, затем привинчивается механизм. Монтируются обе клавиши.
Люстра и двухклавишный выключатель . 3 схемы подключения .

Двухклавишный выключатель с подсветкой

Выключатель с подсветкой отличается от обычного только тем, что внутри его находится индикатор подсвечивания. Этот индикатор может представлять собой неоновую лампу или светодиод с ограничивающим резистором. Схема выключателя с подсветкой довольно проста.

Индикатор подсоединяется параллельно выводам выключателя. При отключении выключателем осветительной прибора индикатор подсветки оказывается подключенным к нулевому проводу сети через малое сопротивление лампы и загорается. При включении освещения схема индикатора оказывается закороченной и он гаснет.

• Схема подключения выключателя с подсветкой основана на следующей последовательности действий:
• обесточивается цепь освещения. Для надежности отсутствие напряжения проверяется с помощью пробника или мультиметра;
• в проем в стене устанавливается и закрепляется коробка для выключателя. При замене старого – сначала производится его демонтаж;
• с выключателя снимается клавиша и производится подключение силовых проводов. Параллельно кабелям подключаются выводы индикатора подсветки;
• корпус выключателя устанавливается в коробку и закрепляется с помощью винтов;
• производится включение сети и проверка работоспособности выключателя, его подсветки и сети освещения.
