Расчет гидрострелки: стабильность системы отопления

Для чего нужна гидрострелка в системе отопления

Гидрострелка, бутылочка, гидравлический разделитель – все эти названия, относятся к простому устройству, необходимому для сложных систем отопления. Профессиональные монтажники указывают на четыре причины, по которым стоит подключить модуль.

Установка гидрострелки в системе отопления необходима для:

  • Балансировка температуры в системе обогрева здания. Производители котлов с чугунными теплообменниками, требуют обязательной установки гидроразделителя. Без гидрострелки, при первой растопке, котел испытывает термический удар. Гидравлическая стрелка выравнивает разницу температур и не дает треснуть чугунному теплообменнику.
  • Нивелирование давления – основной и вторичные контуры обогрева, зачастую имеют разные рабочие параметры. Гидрораспределитель помогает сократить разницу в давлении. Стрелку устанавливают в многоконтурных системах обогрева, когда в доме одновременно подключают радиаторы, теплые полы, бойлер косвенного нагрева.
  • В качестве фильтра-отстойника – если установка гидравлической стрелки выполнена правильно, в ее корпусе будут оседать твердые частицы, появившиеся в результате коррозии, механических повреждений. Ржавчина, накипь и шлам, влияют на работоспособность запорной и регулирующей арматуры, насосов, различных датчиков и водяных счетчиков. Вертикальный гидроразделитель в системе отопления, служит своеобразным фильтром, где оседают все твердые частицы.
  • Удаление воздуха – в корпусе гидрострелки устанавливается воздухоотводчик. При прохождении теплоносителя, из трубопровода системы отопления удаляется воздух, что снижает окисление и коррозию металлических деталей системы отопления.

Чтобы гидрораспределитель смог в полном объеме выполнять возложенные на него функции, требуется грамотный расчет и правильная установка в систему отопления.

Можно ли обойтись без гидрострелки

Конечно, простая система отопления, теоретически будет работать без гидрострелки. Проблемы начнутся, если к одному котлу, подключат несколько водяных контуров отопления, но и эта сложность решаема установкой коллектора. Также и другие функции: отвод воздуха из системы, фильтрацию твердых частиц, с легкостью выполняет группа безопасности, устанавливаемая для твердотопливных котлов.

Гидравлический разделитель в системе отопления дома, нужен для балансировки разницы температур и давления на подающем и обратном трубопроводе. Без модуля не обойтись, при подключении к котлу радиаторной системы отопления и теплых полов.

Разница между гидрострелкой и коллектором

Коллектор, несмотря на распространенное заблуждение, не заменяет гидравлическую стрелку и имеет отличительные функции. Основное предназначение коллектора – разделение и транспортировка теплоносителя к конечным (вторичным) контурам отопления.

В коллектор, из котла поступает поток нагретой жидкости. Внутри устройства осуществляется разделение теплоносителя по отводам, подключенным к каждой отдельной системе отопления. Дополнительно, коллектор позволяет отключать и ремонтировать отдельные контуры, не отключая обогрева дома.

Гидрострелку нужно использовать в случаях, когда предположительно температура теплоносителя на подающем и обратном трубопроводе, будет сильно отличаться. Если не поставить разделитель, происходит следующее:

  • При первом запуске котла, теплоноситель внутри теплообменника котла, разогревается до 70-80°С, постепенно прогревая систему отопления.
  • Давление, создаваемое при нагреве, образует циркуляцию жидкости в трубопроводе.
  • Холодный, не нагретый теплоноситель, средняя температура которого около 20°С, из обратного трубопровода попадет внутрь теплообменника.

Термический удар вследствие резкого охлаждения стального теплообменника, приводит к его деформации. Чугунный аналог, попросту треснет и выйдет из строя.

Производители чугунных котлов требуют, чтобы в системе отопления обязательно присутствовал гидравлический разделитель. Не соблюдение этого правила, приводит к отказу в гарантийном обслуживании.

Выполняемая функция

Гидравлическая стрелка – неотъемлемый компонент отопительной системы, который представляет собой принудительную циркуляцию и насосы на гребенках всех элементов.

Гидрострелка обеспечивает мягкую работу отопляющего котла – это главная функция этого приспособления.

Благодаря стрелке можно избежать перепадов температуры и давления, также она предотвращает термоклики (холодная вода идет обратным ходом при одновременной подаче горячей), что плохо воздействует на работоспособность котла, исключительно если он чугунный.

Гидрострелку изготавливают из трубы определенного типа (в основном квадратной). Конструкция имеет воздухоотвод.

Система включает в себя контуры, такие как:

  • малый (котел, гидрострелка);
  • большой (к примеру, тепловой насос).

Можно ли устанавливать по одному насосу на каждый контур?

Казалось бы, вполне логично оборудовать каждый отопительный контур своим циркуляционным насосом, соответствующим всем необходимым параметрам, чтобы решить проблему. Так ли это? К сожалению, даже в таком случае проблема не решится – она попросту перейдет в другую плоскость! Ведь для стабильного функционирования подобной системы необходим точный расчет каждого насоса, однако даже при этом сложная многоконтурная система не станет равновесной. Каждый насос здесь будет связан со своим контуром, а его характеристики будут меняться (то есть, не будут стабильными). При этом один из контуров может полноценно работать, а второй – выключаться. Из-за циркуляции в одном контуре может образоваться инерционное движение рабочей жидкости в соседнем контуре, где это вообще не требуется (по крайней мере, на данный момент). И таких примеров может быть масса.

Как результат – система теплого пола может недопустимо перегреваться, разные помещения могут отапливаться неравномерно, отдельные контуры могут «запираться». Словом, происходит все, чтобы ваши старания обустроить систему с высокой эффективностью пошли насмарку.

Обратите внимание! Особенно из-за этого страдает насос, установленный рядом с отопительным котлом. А во многих домах используется сразу по нескольку отопительных приборов, управлять которыми крайне сложно, почти невозможно. Из-за всего этого недешевое оборудование попросту выходит из строя

Из-за всего этого недешевое оборудование попросту выходит из строя.

Есть ли выход? Есть – не только разделить сеть на контуры, но и позаботиться об отдельном контуре для отопительного котла. И поможем с балансировкой гидрострелка для отопления или, как ее еще называют, гидравлический разделитель.

Для чего нужна гидрострелка в системе отопления

Гидрострелка, бутылочка, гидравлический разделитель – все эти названия, относятся к простому устройству, необходимому для сложных систем отопления. Профессиональные монтажники указывают на четыре причины, по которым стоит подключить модуль.

Установка гидрострелки в системе отопления необходима для:

  • Балансировка температуры в системе обогрева здания. Производители котлов с чугунными теплообменниками, требуют обязательной установки гидроразделителя. Без гидрострелки, при первой растопке, котел испытывает термический удар. Гидравлическая стрелка выравнивает разницу температур и не дает треснуть чугунному теплообменнику.
  • Нивелирование давления – основной и вторичные контуры обогрева, зачастую имеют разные рабочие параметры. Гидрораспределитель помогает сократить разницу в давлении. Стрелку устанавливают в многоконтурных системах обогрева, когда в доме одновременно подключают радиаторы, теплые полы, бойлер косвенного нагрева.
  • В качестве фильтра-отстойника – если установка гидравлической стрелки выполнена правильно, в ее корпусе будут оседать твердые частицы, появившиеся в результате коррозии, механических повреждений. Ржавчина, накипь и шлам, влияют на работоспособность запорной и регулирующей арматуры, насосов, различных датчиков и водяных счетчиков. Вертикальный гидроразделитель в системе отопления, служит своеобразным фильтром, где оседают все твердые частицы.
  • Удаление воздуха – в корпусе гидрострелки устанавливается воздухоотводчик. При прохождении теплоносителя, из трубопровода системы отопления удаляется воздух, что снижает окисление и коррозию металлических деталей системы отопления.

Чтобы гидрораспределитель смог в полном объеме выполнять возложенные на него функции, требуется грамотный расчет и правильная установка в систему отопления.

Можно ли обойтись без гидрострелки

Конечно, простая система отопления, теоретически будет работать без гидрострелки. Проблемы начнутся, если к одному котлу, подключат несколько водяных контуров отопления, но и эта сложность решаема установкой коллектора. Также и другие функции: отвод воздуха из системы, фильтрацию твердых частиц, с легкостью выполняет группа безопасности, устанавливаемая для твердотопливных котлов.

Гидравлический разделитель в системе отопления дома, нужен для балансировки разницы температур и давления на подающем и обратном трубопроводе. Без модуля не обойтись, при подключении к котлу радиаторной системы отопления и теплых полов.

Разница между гидрострелкой и коллектором

Коллектор, несмотря на распространенное заблуждение, не заменяет гидравлическую стрелку и имеет отличительные функции. Основное предназначение коллектора – разделение и транспортировка теплоносителя к конечным (вторичным) контурам отопления.

В коллектор, из котла поступает поток нагретой жидкости. Внутри устройства осуществляется разделение теплоносителя по отводам, подключенным к каждой отдельной системе отопления. Дополнительно, коллектор позволяет отключать и ремонтировать отдельные контуры, не отключая обогрева дома.

Гидрострелку нужно использовать в случаях, когда предположительно температура теплоносителя на подающем и обратном трубопроводе, будет сильно отличаться. Если не поставить разделитель, происходит следующее:

  • При первом запуске котла, теплоноситель внутри теплообменника котла, разогревается до 70-80°С, постепенно прогревая систему отопления.
  • Давление, создаваемое при нагреве, образует циркуляцию жидкости в трубопроводе.
  • Холодный, не нагретый теплоноситель, средняя температура которого около 20°С, из обратного трубопровода попадет внутрь теплообменника.

Термический удар вследствие резкого охлаждения стального теплообменника, приводит к его деформации. Чугунный аналог, попросту треснет и выйдет из строя.

Производители чугунных котлов требуют, чтобы в системе отопления обязательно присутствовал гидравлический разделитель. Не соблюдение этого правила, приводит к отказу в гарантийном обслуживании.

Как рассчитать гидрострелку: принцип её работы и характеристики

Совсем недавно система отопления имела недостатки. Отопление не работало, когда плохо была отрегулирована одна из составляющих, но когда ее начинали регулировать, то нарушалась балансировка всей системы. Приходилось начинать всё заново.

Сложно было найти насосы для этой системы, а котлы имели внутренние тепловые колебания. В настоящее время с проблемами, которые возникают в момент запуска отопительной системы, помогает справиться гидрострелка для отопления.

Характеристики гидрострелки:

  • Порядок подачи воды;
  • Расположение входящих и исходящих патрубков;
  • Способ отвода воды;
  • Ёмкость системы.

По внешнему виду гидрострелки могут отличаться, но суть у всех них одинакова. Это просто труба, к ней приварены патрубки. Для гидрострелки подходит труба не только с круглым сечением, но также и с квадратным. К патрубкам присоединяются нагнетающие и исходящие трубопроводы. Порядок отопления делится на контуры. Малый контур – это, котёл – гидравлическая стрелка, большой – это котёл – гидравлическая стрелка – потребитель.

Производим расчёт гидрострелки отопления: калькулятор для определения параметров

Гидрострелка это добавочный узел системы отопления. Она обеспечивает гидродинамическую балансировку отопительной системы. При первоначальном запуске котла, при выполнении обслуживающих работ или при технической проверке, как обычно отключают насос отопления. Гидрострелка предохраняет чугунные теплообменники котлов от тепловых ударов, которые могут произойти во время проведения этих работ.

В интернете есть огромное количество сайтов, где, онлайн-калькулятор поможет вам самостоятельно рассчитать параметры гидрострелки.

Параметры, которые учитываются при выборе гидрострелки:

  • Мощность (суммарная всех контуров);
  • Общий объём воды в системе.

При покупке внимательно нужно ознакомится с паспортом и подобрать гидрострелку, соответствующую рассчитанным параметрам. Задача гидравлической стрелки выравнивать давление во всех контурах, подключённых к ней.

Кавитация

Кавитацией называют образование в толще движущейся жидкости пузырьков пара при снижении гидростатического давления и схлопывание этих пузырьков в толще где гидростатическое давление повышается.

В центробежных насосах кавитация образуется на входной кромке рабочего колеса, в месте с максимальной скоростью потока и минимальным гидростатическим давлением. Схлопывание пузырька пара происходит во время его полной конденсации, при этом в месте схлопывания возникает резкое увеличение давления до сотен атмосфер. Если в момент схлопывания пузырёк находился на поверхности рабочего колеса или лопатки, то удар приходится на эту поверхность, что вызывает эрозию метала. Поверхность метала подверженная кавитационной эрозии носит выщербленный характер.

Кавитация в насосе сопровождается резким шумом, треском, вибрацией и что особенно важно, падением напора, мощности, подачи и КПД. Материалов, имеющих абсолютную устойчивость против кавитационного разрушения не существует, поэтому работа насоса в кавитационном режиме не допускается

Минимальное давление на входе в центробежный насос называют кавитационным запасом NPSH и указывается производителями насосов в техническом описании

Минимальное давление на входе в центробежный насос называют кавитационным запасом NPSH и указывается производителями насосов в техническом описании.

Как подобрать параметры

Подбирается гидравлический разделитель с учетом максимально возможной скорости потока теплоносителя. Дело в том, что при высокой скорости движения жидкости по трубам она начинает шуметь. Чтобы не было этого эффекта, максимальная скорость принимается равной 0,2 м/с.

Параметры, нужные для гидроразделителя

По максимальному потоку теплоносителя

Чтобы рассчитать диаметр гидрострелки по этому методу, единственное, что нужно знать — это максимальный поток теплоносителя, который возможен в системе и диаметр патрубков. С патрубками все просто — вы же знаете, какой трубой будете делать разводку. Максимальный поток, который может обеспечить котел, мы знаем (есть в технических характеристиках), а расход по контурам зависит от их размера/объема и определяется при подборе контурных насосов. Расход на все контуры складывается, сравнивается с мощностью котлового насоса. Большая величина подставляется в формулу для расчета объема гидрострелки.

Формула расчета диаметра гидравлического разделителя для системы отопления в зависимости от максимального потока теплоносителя

Рекомендуем: Утепление стен изнутри (внутри) дома и квартиры своими руками

Приведем пример. Пусть максимальный расход в системе 7,6 куб/час. Допустимая максимальная скорость берется стандартная — 0,2 м/с, диаметр патрубков 6,3 см (трубы на 2,5 дюйма). В этом случае получаем: 18,9 * √ 7,6/0,2 = 18,9 * √38 = 18,9 * 6,16 = 116,424 мм. Если округлить, получаем, что диаметр гидрострелки должен быть 116 мм.

По максимальной мощности котла

Второй способ — подбор гидравлической стрелки по мощности котла. Оценка будет приблизительной, но ей можно доверять. Нужна будет мощность котла и разница температур теплоносителя в подающем и обратном трубопроводе.

Расчет гидрострелки по мощности котла

Расчет также несложный. Пусть максимальная мощность котла — 50 кВт, дельта температур — 10°C, диаметры патрубков такие же — 6,3 см. Подставив цифры, получаем — 18,9 * √ 50 / 0,2 * 10 = 18,9 * √ 25 = 18,9* 5 = 94,5 мм. Округлив, получаем диаметр гидрострелки 95 мм.

Как найти длину гидрострелки

С диаметром гидроразделителя для отопления определились, но надо знать еще и длину. Ее подбирают в зависимости от диаметра подключаемых патрубков. Есть два вида гидрострелок для отопления — с отводами, расположенными один напротив другого и с чередующимися патрубками (располагаются со сдвигом один относительно другого).

Определяем длину гидрострелки из круглой трубы

Рассчитать длину в этом случае легко — в первом случае это 12d, во втором — 13d. Для средних систем можно и диаметр подобрать в зависимости от патрубков — 3*d. Как видите, ничего сложного. Рассчитать можно самостоятельно.

Расчёт гидрострелки — Лучшее отопление

Выполняемая функция

Гидрострелка обеспечивает мягкую работу отопляющего котла – это главная функция этого приспособления.

Благодаря стрелке можно избежать перепадов температуры и давления, также она предотвращает термоклики (холодная вода идет обратным ходом при одновременной подаче горячей), что плохо воздействует на работоспособность котла, исключительно если он чугунный.

Гидрострелку изготавливают из трубы определенного типа (в основном квадратной). Конструкция имеет воздухоотвод.

Система включает в себя контуры, такие как:

  • малый (котел, гидрострелка);
  • большой (к примеру, тепловой насос).

Принцип работы

Сам порядок отопления делится на две цепи (которые упоминались выше). Малая – это, котел-гидравлическая стрелка, большая – котел-гидравлическая стрелка-потребитель.

Когда котел предоставляет необходимое количество тепла, то жидкость в стрелке движется из стороны в сторону. Когда баланс нарушается то движение происходит по малой цепи, котел отключается, и жидкость движется пока не понизиться градус, после чего работа продолжается.

Таким образом, гидравлическая стрела балансирует цепи котла и котельной, предоставляет самостоятельную работу элементов отопления.

Как рассчитать

Гидрострелки отличают по определенным параметрам:

  • порядку подачи воды в систему;
  • порядку отвода воды;
  • местонахождению входящих или же исходящих патрубков;
  • по емкости.

Для того, чтобы рассчитать диаметр гидрострелки (или же патрубка, который подводится), нужно знать некоторые значения, указанные ниже. Механизм сопоставляется, учитывая самый большой поток воды, который может прогнаться через систему и самую низкую скорость воды в гидрострелке и патрубках.

И когда собраны все вышеперечисленные данные, переходим к самим вычислениям.

Итак, с помощью калькулятора вычисляем:

насколько зависим диаметр гидравлической стрелки от водотока:

Подобные разграничители – это необходимый и полезный механизм, который имеет много плюсов:

  • нет проблемы с нахождением величин насосного устройства;
  • нет влияния друг на друга цепей котла и отопления;
  • потребитель и генератор тепла имеют нагрузку только от своего потока воды;
  • есть дополнительные места подключения (к примеру: расширяющего бака или отводчика воздуха).

Тепловой генератор на гидравлической стрелке создаст комфортную температуру при незначительных затратах на энергоносители. При правильном проектировании такой технологии вы сэкономите на газе около 20% и на электроэнергии до 55 %.

Устройства на гидравлических стрелках сейчас довольно широко используются. Их выбирают по специальным каталогам, при этом определяется ход воды и мощность.

Познавательную статью о гидрострелках марки Север читайте здесь.

Готовые гидрострелки обработаны специальной смесью, которая мешает проявлениям коррозии, уже имеет гидроизоляцию. Так что при возникновении проблем, проще обратиться и приобрести нужную гидрострелку. Это значительно сэкономит деньги и время.

Методы расчета гидрострелки в системе отопления частного дома

Как рассчитать гидрострелку системы отопления частного дома самостоятельно? Можно вычислить необходимые размеры по формулам или подобрать диаметр по правилу «3D».

Формула определяет диаметр (D) по максимальной пропускной способности гидравлического разделителя (расчеты по паспортным данным на котел):

Формула определяет диаметр гидрострелки по мощности теплогенератора. ΔT разница температур подачи/обратки — 10°C:

Диаметр патрубка, входящего в гидрострелку или распределительный коллектор:

Важно! Формулы, по которым производят расчет гидрострелки для отопления, получены эмпирическим путем. Диаметр входного патрубка в гидроразделитель соответствует диаметру выпуска котла

Определение параметров гидрострелки практическим методом:

Ориентировочный размер для небольших разделителей выбирают по диаметру входных (выпускных) патрубков. Расстояние между врезками составляет не менее 10 диаметров штуцера. Высота корпуса значительно превышает диаметр.

Коленчатую схему гидрострелки для отопления используют в подборе установки больших размеров. По «правилу 3d» диаметр корпуса составляет три диаметра патрубка. Расстояние 3d определяет пропорции конструкции.

Определение параметров гидрострелки по «правилу 3d»

Распределение врезок по высоте колонны разделителя:

Если в системе не предусмотрен распределительный коллектор, то количество врезок в разделитель увеличивают. Трубопровод, соединяющий первый (котловой) контур с гидрострелкой, распределяют по высоте. Способ позволяет регулировать температурный градиент в динамике. Выполнение условия необходимо для качественного отбора теплоносителя вторичными контурами.

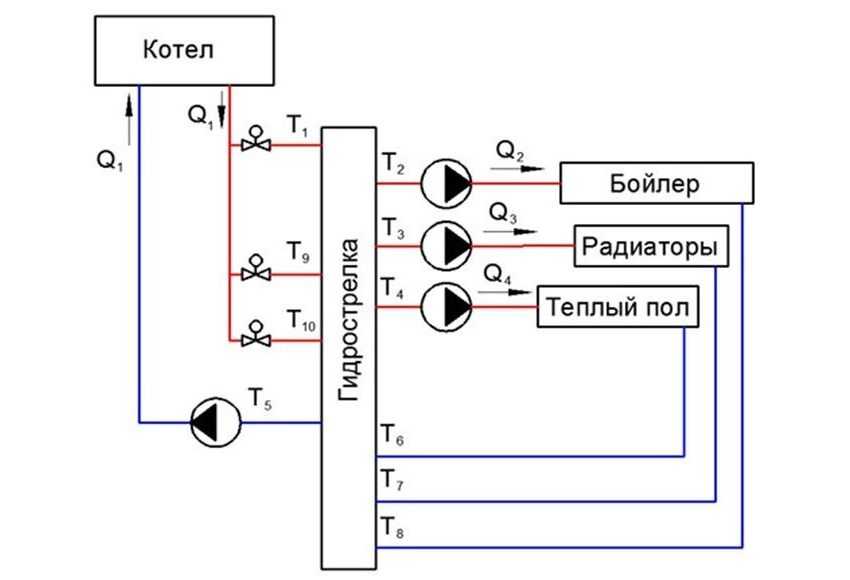

Схема врезки контуров системы отопления в обвязку котла

Выполняемая функция

Гидравлическая стрелка – неотъемлемый компонент отопительной системы, который представляет собой принудительную циркуляцию и насосы на гребенках всех элементов.

Гидрострелка обеспечивает мягкую работу отопляющего котла – это главная функция этого приспособления.

Благодаря стрелке можно избежать перепадов температуры и давления, также она предотвращает термоклики (холодная вода идет обратным ходом при одновременной подаче горячей), что плохо воздействует на работоспособность котла, исключительно если он чугунный.

Гидрострелку изготавливают из трубы определенного типа (в основном квадратной). Конструкция имеет воздухоотвод.

Система включает в себя контуры, такие как:

  • малый (котел, гидрострелка);
  • большой (к примеру, тепловой насос).

Другие параметры для подбора циркуляционного электронасоса

Для точного выбора насоса, обеспечивающего циркуляцию теплоносителя в отопительной системе, недостаточно только рассчитать требуемую его производительность и напор. При подборе еще нужно учитывать другие важные параметры нагнетателя.

Рабочее давление

Давление в системе отопления частных домов составляет чаще не более 2 атм. Чтобы подобрать необходимый насос с учетом этого параметра, нужно предварительно выполнить расчет требуемого напора. Если вычисления будут проведены правильно, тогда нагнетатель обеспечит нужное давление в сети.

Рабочая температура

Когда выбирается насос, всегда изучается его документация. Она позволяет узнать температуру теплопереносящей среды, с которой сможет работать устройство. В документации к бюджетным моделям часто указывается завышенный параметр. Например, если обозначено 90 °C, тогда реальное значение может составлять 70 или 80 °C.

Видео описание

В данном видеоматериале рассказывается о расчете напора и производительности циркуляционной модели электронасоса:

Для обеспечения безаварийной работы системы отопления профессионалы рекомендуют домовладельцам устанавливать качественное и надежное оборудование для циркуляции теплоносителя. Такие нагнетатели способны перемещать жидкость с температурой от 110 до 130 °C. Их цена выше, чем у бюджетных моделей, но у них срок службы значительно больше.

Количество скоростей

Если предварительный расчет выполнен правильно, тогда неважно, какое количество скоростей у циркуляционного насоса. Несмотря на это, специалисты советуют выбирать трехрежимные устройства

С их помощью можно уменьшить потребление энергии и даже снизить уровень шума.

Защитные системы

Дольше всего работают циркуляционные насосы, которые оснащены автоматической защитой. Такие системы исключают перегрев нагнетателей, так как выключают их, если у электрических двигателей существенно повышается температура.

Автоматика также предотвращает сухой ход устройств с мокрым ротором. Благодаря прекращению работы насоса не выходит из строя его электродвигатель, не ломается крыльчатка и остаются целыми уплотнители.

Видео описание

Пример автоматики для циркуляционного насоса показан в этом видео:

Конструкционное исполнение

Под этим понятием подразумевается материал изготовления, размеры патрубков и корпуса в целом. При производстве циркуляционных насосов сегодня применяют чугун и пластик. Оба материала используют для изготовления корпусов. Чугунные модели отличаются продолжительным сроком службы, высокой прочностью и хорошим отводом тепла от электродвигателя. Устройства в пластиковом корпусе обычно устанавливают в местах, в которых низкая вероятность механического повреждения.

Маркировка циркуляционного электронасоса

Из маркировки насоса можно узнать все параметры, которые необходимы для его подбора:

  • вид нагнетателя (UP – циркуляционная модель);
  • способ регулирования скорости (E – частотное переключение, S – ступенчатая регулировка, без обозначения – односкоростная модель);
  • диаметр штуцеров (мм);
  • напор (м);
  • установочный размер.

Видео описание

В видео рассказывается об основных ошибках во время подбора циркуляционного электронасоса:

Конструкция циркуляционного отопительного насоса состоит из корпуса, ротора, крыльчатки с лопатками, уплотнителей, электросхемы. За счет вращения турбинного колеса осуществляется движение теплоносителя. Производители выпускают насосы с ротором в мокром и сухом исполнении. У первой разновидности роторные детали работают в теплопереносящей среде, а во втором случае – у них отсутствует контакт с теплоносителем. Выпускаются также модели с 1, 2, 3 и 4 скоростями.
