Печка для казана из трубы своими руками, как сделать печку под восточную кухню, фото

Подготовка материала и разработка проекта

Итак, когда куплен казан и близлежащие пункты приема металла предупреждены о намерениях купить метровый отрезок трубы диаметром 500-600 мм с толстыми стенками без видимых дефектов и деформаций, самое время приступить к подготовке чертежа. Точнее графической части плана постройки печи под казан своими руками.

Для чего нужен план? Для того чтобы с карандашом в руках предусмотреть все тонкости конструкции, и на бумаге исправить ошибки, которые могут быть допущены во время творческого процесса. В плане предусматриваются и рассчитываются такие важные моменты:

Высота печи;
Места расположения дверок топки и зольника;
Варианты запорного устройства и ручек для дверок;
Какой формы будут ручки для переноски, места их крепления и способы изготовления;
Как будет устанавливаться печь на грунт, будут ли нужны ножки или другие фиксирующие элементы;
Как будет изготовлена колосниковая решетка, будет ли она съемной и на какой высоте она должна крепиться к корпусу;
Как будет выполнен узел дымохода трубы, каким образом будет ввариваться труба, на какую высоту она будет подыматься;
Будет ли труба с открытым верхом или на ней будет установлен дефлектор.

Вычерчивание всех этих элементов займет немного времени, а вот сэкономить позволит и время, и ресурсы.

Особенности

Какая должна быть печь для казана? Сразу стоит отметить, что она не отличается сложностью конструкции и соорудить ее можно собственными усилиями, при наличии желания и некоторых навыков работы с инструментом.

Внешне печь напоминает мангал, но который выполнен круглым, ведь и казан имеет подобную форму. Традиционно казан применяется при приготовлении пищи на открытом огне. Именно поэтому при проектировании печки необходимо учитывать эту особенность.

Оптимальным вариантом будет конструкция, в которой предусмотрены съемные ножки

Очень важно, чтобы конструкция была мобильной, ведь в таком случае ее можно будет взять с собой, выезжая на природу или перемещать по участку, складывать в гараж или сарай на хранение

Печь, предназначенная для приготовления кулинарных изысков в казане со стороны, напоминает цилиндр. В качестве опоры для основы должны быть массивные ножки, чтобы они могли выдержать массу казанка с едой в нем.

В нижней части цилиндра выполняется дно, тогда как верхняя часть обязательно остается открытой. Ведь как уже было отмечено, кулинарные шедевры в казане готовятся только лишь на открытом пламени. Некоторые решают доукомплектовать конструкцию печи дымоходом, но это не обязательное условие.

При приготовлении еды на такой печи происходит экономное расходование тепловой энергии, ведь пламя надежно защищено от ветра. В такой печи прогрев котла происходит в разы скорее, нежели на открытом костре.

https://youtube.com/watch?v=aFTI6YBaisk

Изготовление печек для казана

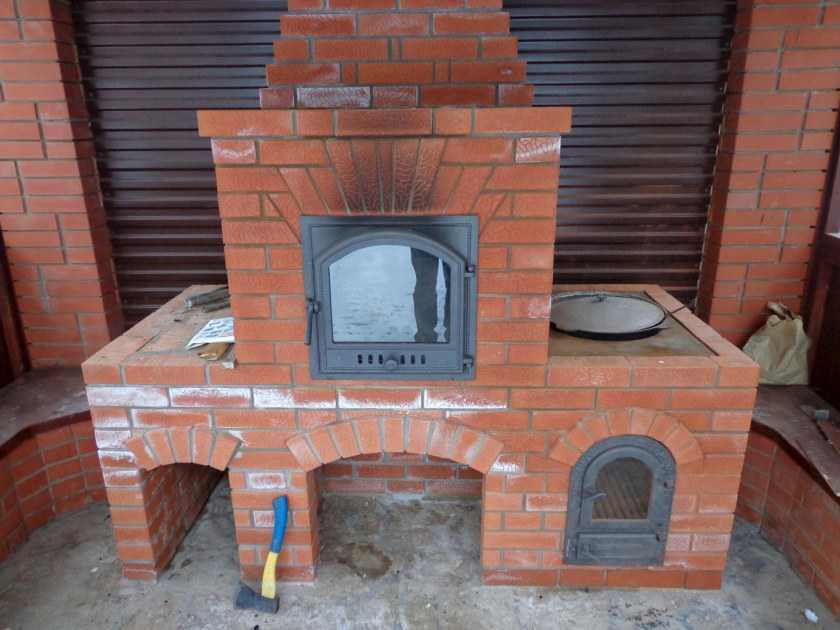

Кирпичные печи

Печь для казана из кирпича никакого отношения к отоплению не имеет, как правило, её располагают на улице. Устройство предназначено исключительно для кулинарии, благодаря некоторой теплоёмкости и регулировкам производительности в нём можно готовить по-азиатски.

Внешне печь напоминает небольшую тумбу (иногда со скошенными или скруглёнными углами) высотой около 80-90 сантиметров, со сторонами примерно в 3,5-5 кирпичей. Как и у отопительных теплогенераторов, здесь есть колосниковая решётка, топка и поддувало, причём проёмы в обязательном порядке снабжаются дверцами. Дымоход выполняется из металла или камня и подсоединяется к задней/боковой стенке печи, почти всегда в его конструкции есть задвижка, чтобы управлять тягой.

Топка печи для казана с двумя проёмами для отвода дыма

Сама кладка сложнее, чем кажется на первый взгляд, но сделать печи под казан своими руками можно! Снаружи используется обычный печной кирпич, это кожух-облицовка. Самое интересное кроется в конструкции топки. Её собирают из огнеупорных кирпичей на шамотном растворе, причём без перевязки с кожухом. Форма топки должна напоминать цилиндр, поэтому кладку часто ведут половинками или вертикально расположенными кирпичами, порядовки многих моделей предусматривают резку/подтёсывание прямоугольных материалов.

Особенности формирования шамотного ядра

В верхней части топки оставляют один или несколько проёмов (так называемые «подвёртки») для отвода продуктов горения. В зависимости от характера движения дымовых газов выделяют две конструкции печи под казан:

С направлением газов в нижнюю часть печи (каналы находятся между лицевой кладкой и шамотным ядром).
Со сборкой и отводом дыма в верхней части устройства. Пространство между топкой и облицовкой может быть заполнено сыпучими материалами. Топку иногда сужают кверху, образуя так называемую «диафрагму», «притормаживающую» горячие газы.

Один из вариантов организации отвода газов

Печь для казана из металла

В продаже есть немало заводских недорогих моделей, но это как раз тот случай, когда можно обойтись своими силами и почти гарантированно добиться успеха. Сделать железную печь под казан своими руками можно из любого цилиндрического предмета, скорее всего, не понадобится даже сварка.

В колёсных дисках казан будет стоять очень надёжно

Домашние мастера используют:

трубы большого сечения,
газовые баллоны,
сваренные друг с другом колёсные диски,
бочки,
старые выварки,
свёрнутый листовой металл.

Оптимальные габариты выбирают в зависимости от размеров котла. Соотношение диаметра заготовки и казана выбирается таким образом, чтобы котёл заглублялся примерно на четверть-треть. Оптимальной считается длина изделия в 1,5-2 раза превышающая диаметр (в пределах 90 см).

Блюдо с дымком на печи из трубы

Прежде всего в заготовке вырезается проём для топки. Дверцы тут обычно не делают, зольник тоже не предусмотрен. Если дна нет, подом в топочной камере может служить подготовленная площадка или даже грунт. Дымоход используется крайне редко – только когда устанавливаются дверцы и предпринимается попытка воспроизвести режим томления, как в кирпичной печи для восточной кухни.

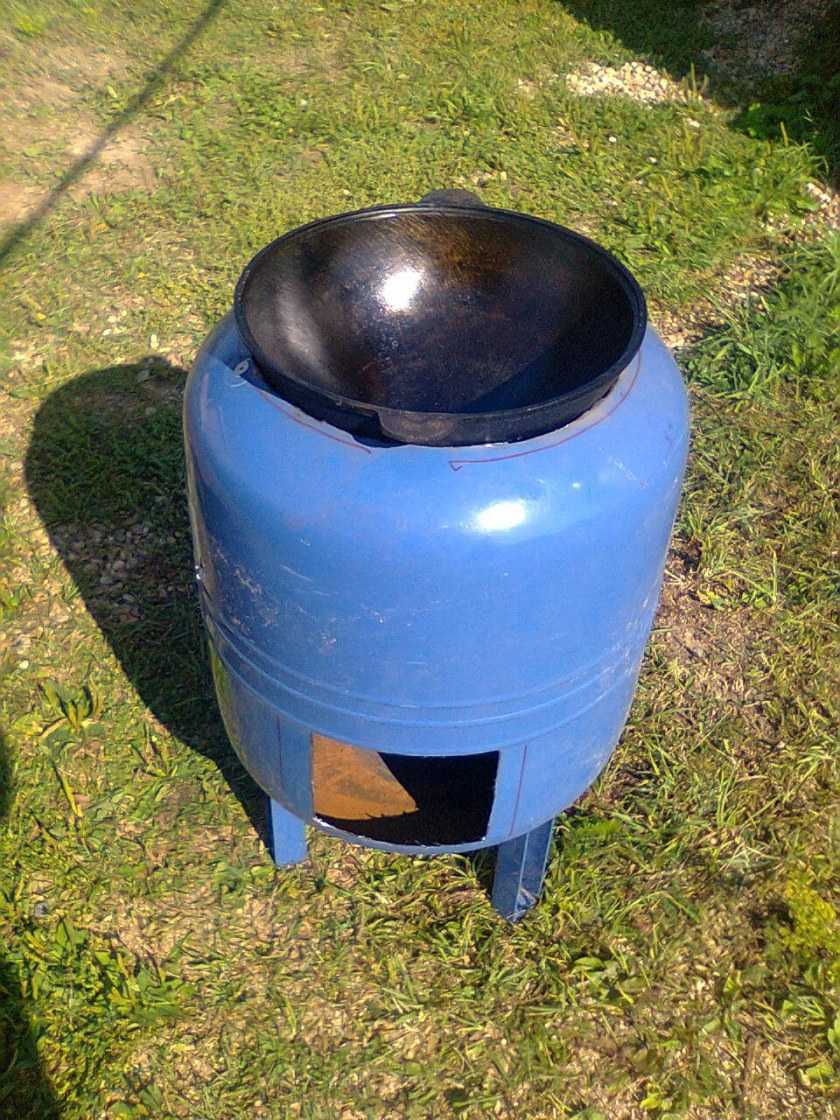

Если устройство создаётся из бочки или баллона, то необходимо срезать верхнюю часть, чтобы получилось гнездо для котла. В печах для казана из трубы болгаркой насекают верхнюю часть (глубина пропилов – несколько сантиметров). Полученные лепестки немного отгибают наружу, так получается посадочное место для котла. Иногда обходятся несколькими угловыми или прямоугольными вырезами (прогарами), через которые дым будет выходить наружу.

Комплекс с раздельным исполнением мангала и печи для готовки в казане

В последнее время довольно популярными стали комбинированные металлические конструкции, которые представляют собой мангал с печью для казана. Цилиндр делают со своей отдельной топкой, либо поверх ящика приваривают обечайку без дна, чтобы использовать жар углей из мангала.

Печь своими руками для казана

Как известно, печи бывают разные. И для каждой из них необходим свой материал, чтобы сделать ее уникальной.

Возможно выполнить печь из кирпича, из дисков, из металла, из баллона или же из трубы.

Печь из кирпича

Постройка печи из кирпича – дело интересное. На первом этапе постройки печи необходимо позаботиться о выборе типа кирпича, который может быть трех видов:

огнеупорный;
силикатный;
керамический.

Первым типом кирпича, обычно, обкладывают область топки и камина. Раствор делают из глины. Но некоторые печники по-старинки производят укладку раствором из речного песка и воды.

В качестве фурнитуры чаще всего выбирают заслонки, задвижки, колосниковые решетки или же сажечистки.

Прежде чем начинать работу, необходимо определить зону, в которой будет располагаться печка

Всегда в подобных делах нужно принимать во внимание, в какую именно область помещения будет выходить дымоход

Если кирпич укладывается впервые, то лучше всего сначала сконструировать модель будущей печки, конечно же без раствора.

В ходе постройки печки будет нужен следующий инструмент:

отвес;
рулетка;
кельма;
болгарка;
шпатель;
строительный уровень;
емкости для раствора;
уголки из металла.

Процесс создания печи:

Фундамент, который приспосабливается под печку, полностью заливается бетоном. Этот слой должен выравниваться шпателем. На него должен быть уложен кирпич.
Далее происходит возведение тела печки. В той области, где нужно будет сделать камин, укладывается решетка.
Необходимо следить, чтобы каждый ряд был уложен по уровню.
Дверца должна выкладываться материал с раствором, а затем закрепляться между кирпичами проволокой. После этого устанавливается решетка на огнеупорный кирпич. Большую дверцу монтируют непосредственно с решеткой.

Таким образом поэтапно конструируется вся печь. Перекрытия усиливаются металлическими уголками.

Печь из металла

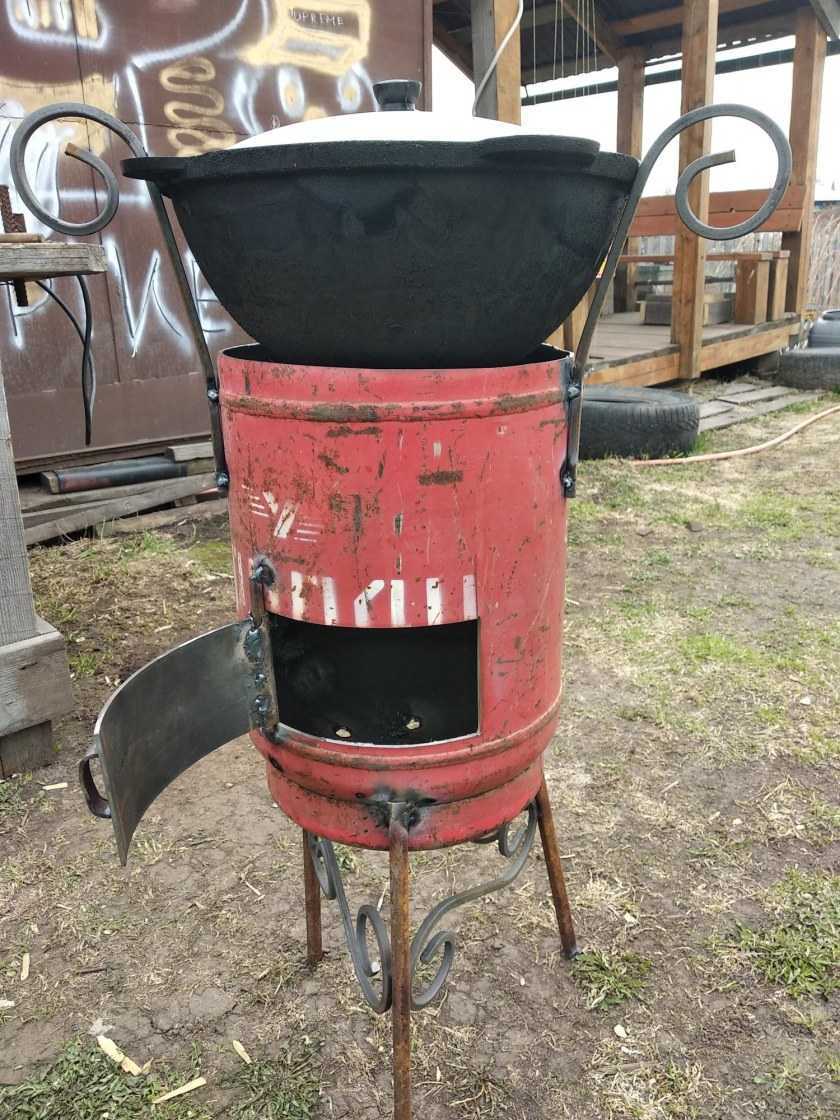

Самую простую печь для казана можно сконструировать своими руками из металлической бочки, толщиной в 3 мм. Она послужит долго, но ее внешний вид будет немногим по душе.

В самой бочке необходимо прорезать отверстие, через которое будет выходить дым. После этого берется лист металла, из которого будут конструироваться ручки печи. Каждый элемент должен быть приварен.

Подобные системы возможно совершенствовать добавление к ним дымоходов, зольников или же колосников.

Также печь возможно изготовить из автомобильных дисков, металл которых долго не будет прогорать.

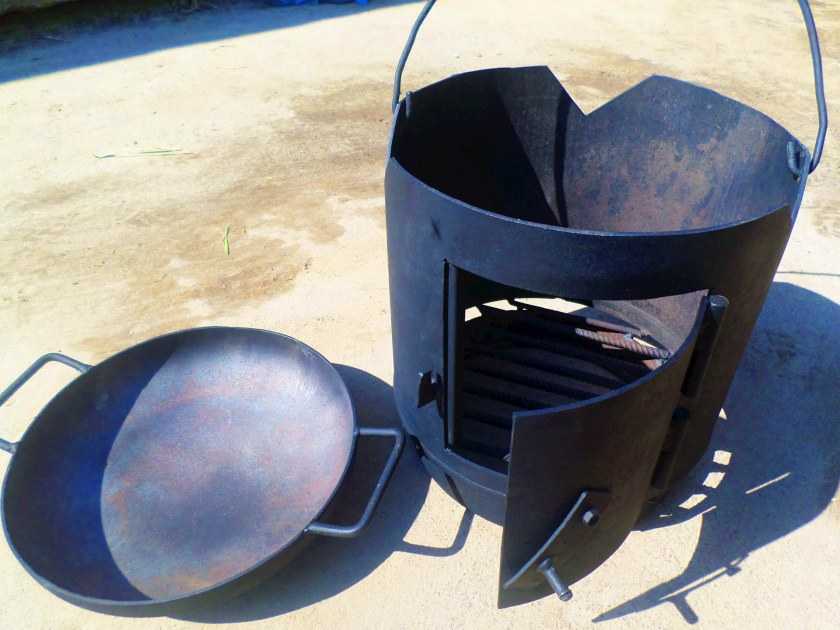

Печь из трубы

Печь из трубы – это всегда комфортно. Диаметр трубы всегда должен быть намного меньше диаметра казана.

Для работы нам понадобится сварочный аппарат, болгарка, дрель.

В работе нам потребуется 0,45-0,50 трубы, диаметр стенки которой составляет 300 мм. При этом будет уходить по 0,7-0,8 части трубы на каждую ножку. Для работы также понадобится лист размером в 4 мм*300*300 мм для колосника.

Первый этап работы – это подготовка чертежей.

Второй этап – конструирование печи. Имеющуюся трубы, толщина стенки которой будет составлять 450 мм будет необходимо обрезать сверху и проверить уровнем горизонтальность трубы.

На расстоянии на 10-15 см от дна нужно подготовить отверстие для топки. Оставшейся кусок материала не нужно выбрасывать, из него будет возможно сделать дверцу.

10 см сверху трубы необходимо вырезать отверстие под дымоход. По бокам печки нужно сконструировать небольшие отверстия, посредством болгарки или дрели.

Задействуя сварочный аппарат необходимо приварить дымоход к полости цилиндра.

Сварочный аппарат на данном этапе используют, чтобы приварить ножки к печи. Их количество может быть разным. Днище трубы ликвидируют, потому что через него будет поступать тепло на приготовляемое блюда.

Наша печь готова, теперь ее нужно поставить в зону, где она займет свое почетное место в огородике домика хозяев.

Этапы и инструкция по изготовлению

Схема и размеры

Принимаем за основу использование стальной трубы сечением 250 мм и высотой печи 450 мм.

По этим размерам сделайте чертеж и можно начинать изготавливать печь для казана из трубы своими руками.

Схема и размеры печки под казан из трубы

Материалы и их количество

Потребуется приготовить:

Материал, толщина в мм.	Размеры в мм.
Водопроводная труба, сечением 250	Отрезаем болгаркой отрезок 450
Отрезок листа, толщиной 4	255/255
Уголок с полкой 40	4 шт по 400
Петельки для дверцы	2 шт
Для изготовления ручек	Полоса стали 50/4 длиной 250 мм – 2 шт

Для изготовления ручки на дверцу подготовьте пруток толщиной 6-8 мм длиной 200 мм.

Инструменты

Чтобы сделать печь под казан из трубы понадобится подготовить оборудование и слесарные инструменты:

сварочный аппарат;
электроды АНО-21 или МР-3;
болгарка с зачистным и отрезным кругом;
электродрель с набором сверел по металлу;
набор слесарных инструментов;
рулетка и разметочный карандаш;
верстак с тисками или небольшие настольные тисочки;

Приготовив все составляющие, можно начинать делать печь для казана из металла своими руками.

Изготовление печки

Все работы разделены на несколько этапов:

Отрезав необходимую по длине заготовку из трубы, кромки выравниваются болгаркой с зачистным камнем. Затем напильником зачищаются заусеницы, особенно верхней части конструкции.

Важно! Если казан не погружается на необходимую глубину, можно вверху вырезать небольшие сегменты и разогнуть верх трубы. При этом добиваемся погружения посуды до необходимой отметки.. На ровную поверхность выкладывается лист металла для донышка, сверху устанавливается труба и распределяется по центру основания

Теперь труба прихватывается в 4 местах через 900. Проверяется правильность установки трубы на основу. Стык проваривается в один проход

На ровную поверхность выкладывается лист металла для донышка, сверху устанавливается труба и распределяется по центру основания. Теперь труба прихватывается в 4 местах через 900. Проверяется правильность установки трубы на основу. Стык проваривается в один проход.

Затем оббивается шлак и проверяется качество шва. Здесь не нужна полная герметичность шва, но лучше подварить места с прожогами и дырками. Заготовку необходимо остудить.

Разметив от низа по кругу на расстоянии 100 мм от дна места крепления ножек из уголка, они устанавливаются через 900, одна полка зарезается для лучшей стыковки с трубой и ножка прихватывается под углом к трубе 250-300.

Нижние полочки уголка подрезаются так, чтобы ножка касалась поверхности пола плоскостью. Внизу, для устойчивости печи, подвариваются небольшие отрезки листовой стали. Эти пятаки обвариваются только с внутренней стороны.

От низа размечается отверстие дверки для закладки дров. Ее можно сделать разной формы. Самый простой вариант – прямоугольник из листа стали. Но лучше использовать вырезанную из трубы деталь. Размер проема – 150/200 мм. Дверку навешивают на небольшие петельки. Из прутка делается простой шпингалет для ее фиксации в закрытом положении и приваривается к дверке.
Из полосы необходимо сделать ручки для переноски печи. Для этого разметив с каждой стороны заготовки 50 мм, зажимаем их в тисках и загибаем с помощью молотка. Необходимо выдержать приблизительный угол загиба 900.

Затем разметив на боках трубы места крепления, их прихватывают. Убедившись в правильном расположении ручек, приваривают к основанию.

Болгаркой и напильником зачищаются все места сварки, заусеницы на деталях. Все выступающие участки листа по донышку сначала срезаются, потом шов обрабатывается болгаркой с зачистным камнем.
При желании печь можно покрасить жаропрочной краской. Для этого необходимо предварительно обезжирить все поверхности растворителем.
Печка для казана из трубы своими руками готова.

Изготовление дымохода

На тыльной стороне можно врезать отрезок трубы для дымохода. В этом случае дым будет уходить по трубе и не щипать глаза повару. В печи вырезается отверстие по диаметру трубы с помощью электросварки на высоте 150 мм от верха печи.

Дымоход

Затем из трубы делается отвод под 900. Заведя его в отверстие, делается 3 прихватки, приваривается правильное положение отвода и он проваривается в 1 проход. Затем на него одевается труба длиной 1,5-2 м, вверху которой устанавливается защитный козырек. Теперь газы отводятся сразу вверх.

Мнение эксперта
Павел Круглов
Печник с 25-летним стажем

Увеличить тягу можно простым способом. Внизу печи просверлить ряд отверстий диаметром 8-10 мм для вентиляции печи. Но лучше сделать дополнительный паз с ящиком. Он будет служить как зольный ящик и поддувало. В этом случае облегчают обслуживание печи и препятствуют выпадению угольков из отверстий.

Готовая конструкция печки под казан из трубы

Печи для казана — как выбрать.

Добрый день. Сегодня поговорим о том, как и где лучше готовить в казане. Это очень актуальный вопрос, который задают практически все покупатели, купившие казан. Казан размеров больше 6-ти литров рекомендуется греть исключительно на огне, так как электрическая плита такой объем уже не прогреет, а если и справиться то будет это очень долго. Поэтому самый распространенный вариант — печь для казана! Почему не тренога или просто костер спросите Вы? Ответ прост — ТЕРМОРЕЖИМ! В закрытой со всех сторон печи, пламя не сдувает ветер, косой дождь не заливает огонь и дров нужно раза в 3-4 меньше, чем для костра. А вот какую печь для казана выбрать — давайте разбираться.

Первый критерий для выборе печи — диаметр Вашего казана. Вы должны понимать, что казан диаметром 60 и 70 сантиметров, нельзя поставить на печку диаметром 30 сантиметров — печка такой казан не прогреет. Поэтому возьмите рулетку и померив диаметр, приступайте к выбору печки. На нашем сайте представлены самые популярные размеры печей : 6-8 литров (диаметр 33 см), 10-12 литров (диаметр 36 см), 12-16 литров (диаметр 39 см), 18-22 литра (диаметр 45 см) так же есть печи на большие размеры казанов. Если казан чугунный, то его можно не погружать полностью в печь, а оставить 1/3 часть не утопленным. Чугун очень энергоемкий материал, он прогреется равномерно и будет долго отдавать жар, а вот АЛЮМИНИЕВЫЙ казан нужно погружать полностью.

Второе на что нужно обратить внимание при выборе печи для казана — это наличие трубы, ведь печи бывают с трубой и без трубы, а так же бывают печи с мангалом! Печи без трубы по большей части рассматриваются как туристические, так как они компактны и их удобно брать с собой на природу и в поход, да и на даче очень даже не плохо. Печь с трубой замечательна тем, что дым при приготовлении пищи не попадает в глаза, а еще она может служить как коптильня и гриль закрытого типа. Про печь с мангалом я думаю и так все понятно — это целый комбайн в приготовлении пищи на огне: печь, коптильня, гриль, мангал и все в одном!

Про печь с мангалом я думаю и так все понятно — это целый комбайн в приготовлении пищи на огне: печь, коптильня, гриль, мангал и все в одном!

Аксессуары для печей: их два, но они очень функциональны. Первое — это гриль решетка для печи. С её помощью можно из любой печки для казана сделать гриль или коптильню. Второе это боковой столик для печки, позволяет ставить сковородку или чайник, если развернуть его в топку или складывать шумовку, кочергу или что либо, если развернуть столик на внешнюю сторону печи.

Так же в продаже имеются газовые горелки для казанов, с их помощью можно готовить в любом помещении, не опасаясь задымления.

Обращаю Ваше внимание, на то, что все печи изготовлены из холоднокатаной стали, толщиной 2 миллиметра. Поверьте нашему многолетнему опыту — этой толщины хватит на долгие годы

Устройство печи для работы с казаном

Такая конструкция не отличается большой сложностью. Она напоминает мангал, но круглого вида. Казан всегда используется для приготовления пищи, только при открытом пламени. Поэтому в конструкции печки учитывается такой вариант.

Оптимальной конструкцией, для работы с казаном, будет специальная система, оборудованная съемными ножками. Достаточно большая площадь позволяет устанавливать посуду, готовить прямо на приусадебном участке. Транспортировать печь в любое место, благодаря разборной конструкции. С наступлением холодов ее можно будет увезти домой.

Печь, на которую ставится, казан, напоминает металлический цилиндр. Опорой ему служат массивные ножки. Внизу сделано дно, верхняя часть отсутствует. Если возникнет особое желание, ее можно оборудовать дымоходом, но это совсем необязательно. В таких печах делаются специальные вырезы верху цилиндра. Они играют роль дымоотвода.

Когда пища готовится, происходит экономный расход тепла, так как пламя хорошо защищено от сильного ветра. В подобной конструкции посуда полностью закрыта от ветра, следовательно, ее прогрев происходит намного быстрее.

Изготовление печи для казана из листовой стали

Мангал с печью для казана из листовой стали нужно начинать после проведения ряда подготовительных работ. Возьмите для начала казан исходя из того объема, который будет готовиться. Имея на руках котел мы будем знать диаметр будущей печи.

Нам будут нужны:

сварочный аппарат с электродами;
листовая сталь потолще;
уголок металлический для опор, ручек;
болгарка;
дрель.

Все работы делаются на воздухе, рядом с электрической розеткой. Правила безопасности при проведении работ — обязательны.

Этапы изготовления:

Измеряем длину окружности котла и диаметр. От этого размера мы будем отталкиваться.
Вырезаем болгаркой из листа стали отрезок, равный по длине диаметру котелка. В отрезанном куске делаем отверстие.
В верхнем секторе бочки размечаем, делаем несколько прорезов, для полного выхода дыма. В нижнем сегменте бочки вырезаем квадратную форму для размещения дров.
Лист скручиваем в цилиндр. Подберите подходящей формы предмет. Замотайте на него лист стали. Молотком придайте точность корпусу. Используйте приспособления для гибки металлических листов.
Вырезаем из стального уголка рукоятки, опоры для стенок печки.При помощи сварочного аппарата варим поверхность листа в цилиндр. Далее привариваем дно, опорные части, ручки. При отсутствии сварки можно воспользоваться болтовыми соединениями. Для этого заранее нужно проделать требуемые отверстия.

После высыхания изделие полностью готово к эксплуатации. Загружаем топливо, разжигаем огонь. Систему можно доработать. Колосники, поддувало, дверки и дымоходная труба будут не лишними предметами. Процесс производства будет похож на предыдущий процесс. С учетом добавления нескольких шагов.

Вырезать стоит не только топочное отверстие, а добавьте еще одно, поменьше. Вырежьте его снизу. Это отверстие будет выступать в качестве поддувала. Вверху бочки вырезаем дополнительное отверстие. В него вставим дымоход.
Между поддувалом и топкой ставим колосники. Для этого сварим изнутри бочки части уголка — опоры. Для обычного колосника подойдет катанка или арматура, на крайний случай проволока. Проволоку сложите между собой, сварите при помощи сварочного аппарата. Варить к уголкам колосники не надо.
Отрежем трубу под дымоход. Высота должна быть больше чем рост человека. Это делают для того, чтобы дым не попадал в глаза. Трубу привариваем к поверхности.
Сделаем простой уловитель для искр. Обычная консервная банка для этого подойдет. Делаем в ней несколько дырок для выхода дыма.
Из листовой стали делаем дверки для топки, привариваем их к корпусу.

Как итог, мы получаем удобную конструкцию. Конечно это не печь барбекю для беседки, но тоже неплохая конструкция. Нашу печку удобно обслуживать. Грузить топливо, чистить от сажи будет одно удовольствие. Дым будет выходить через дымоходную систему, тяга будет регулироваться через дверку поддувала. При транспортировке система не такая удобная, из-за габаритов.

Печь под казан из дисков или трубы

Конструкция печи из трубы для казана достаточно проста. Для изготовления потребуется труба или остатки трубы, имеющей диаметр 250-300 мм. и толщину стенки 3-5 мм., лист металла с идентичной толщиной и полоса 20 мм. толщиной (также допустимо использование старого баллона из-под пропана). Металлический лист необходим, чтобы закрыть один конец трубы посредством сварки, что позволит получить дно топливника. После делается вырез для проема под дверцу и конусообразные прорези, необходимые для выхода продуктов горения.

Полоса используется для изготовления ножек и ручки. Приделывается дверца, вот, в принципе, и все — печь готова к использованию. Домашние умельцы с целью усовершенствования печки из трубы делают зольник, колосники и даже мини-дымоход. Модернизацию можно делать как угодно, главное чтобы вес печки не оказался слишком большим.

Чтобы изготовить небольшую печь для казана, можно использовать старые колесные диски от легкового автомобиля, по аналогии печи из трубы. Конечно, печь получается тяжелая и громоздкая, но толстостенный метал в значительной степени увеличивает срок службы. Для реализации понадобятся два диска, которые необходимо сварить вместе. В одном диске вырезается дно. Несложные манипуляции — и корпус готов.

Приделываем дверцу, ручку и ножки по своему усмотрению. Чтобы зола не высыпалась через болтовые отверстия, лучше изготовить и приварить сплошное дно из металлического листа. Лучше всего использовать старые советские экземпляры

Решившись на изготовление печи для казана, стоит обратить внимание на следующие моменты:

Смастерить переносную металлическую печку из трубы гораздо проще, чем сложить из кирпича, ведь во втором случае придется повозится. Но вот готовить на кирпичном варианте удобней, да и эстетически она выглядит более привлекательным. А печь из трубы можно назвать самым мобильным вариантом.
