Покрасочная камера своими руками

Обустройство внутреннего пространства

Каким именно материалом можно покрыть поверхности стен? На протяжении многих лет использовалась вагонка. Специалисты не рекомендуют применять подобный отделочный материал, так как он быстро и легко воспламеняется.

В большинстве случаев при отделке помещения используют нержавеющий металл и негорючие изоляционные материалы. Подобное сочетание позволяет:

  • Обеспечить требуемую герметичность.
  • Обеспечить высокую степень пожарной безопасности.
  • Создать наиболее благоприятные условия для проведения работ.

Не стоит забывать о том, что в помещении запрещается использовать материалы, которые могут собирать пыль.

Кроме этого, уделяется внимание выбору краски, которая будет применяться для окрашивания стен и потолка. Рекомендуется использовать порошковую краску белого цвета

Она обеспечивает правильную цветопередачу, что существенно упростит задачу по покраске автомобиля.

Правильное освещение

Самодельная камера для покраски автомобиля также должна иметь профессиональное хорошее освещение. В большинстве случаев проводится установка ламп дневного освещения. По заявленным требованиям, степень освещенности покрасочной камеры должна соответствовать 600−1000 люкс. При этом источники света должна быть правильно размещены в помещении.

К особенностям правильной организации освещения помещения для покраски транспортных средств можно отнести нижеприведенные моменты:

Наиболее удачным местом для размещения источников света принято считать потолок и верхнюю часть стен. Для того чтобы исключить вероятность появления бликов на поверхности, проводится установка нескольких дополнительных ламп вдоль стены. Они также обеспечат требующийся уровень освещения нижней части автомобиля.
Для покрасочной камеры подходит гараж размерами не менее чем 4 на 6 метров. Слишком близкое расположение источников света от автомобиля может создать большое количество проблем.
Не стоит забывать о том, что лампы следует защитить от краски

Со временем большой слой капель краски существенно снизить прозрачность установленной защиты.
При подключении источников света рекомендуется уделить внимание их мощности. Проводка должна быть рассчитана на оказываемую нагрузку.

Как правило, только после ряда экспериментов по расположению источников света можно достигнуть оптимальный вариант.

Вентиляционная система

Для обеспечения благоприятных условий работы следует уделить внимание созданию качественной вентиляционной системы. Как ранее было отмечено, она должна быть с фильтром, проводить очистку воздуха внутри помещения и выводить туманные краски

В зависимости от типа устанавливаемого оборудования выделяют два вида помещений:

Создаваемая вентиляционная система должна обладать высокопроизводительным фильтром, который рассчитан на удаление из воздуха частиц пыли и краски. Рекомендуется проводить установку двухфазовых фильтров: они проводят удаление пыли с воздуха в два этапа, что и определяет высокую эффективность.

При проектировании системы учитывается и показатель производительности, под который подбирается фильтр с определенной пропускной способностью. Рекомендуемый показатель производительности вентиляции для покрасочной камеры составляет 20−25 см/с.

Фильтр, рассчитанный на очистку воздуха, который отводится с помещения, будет быстро загрязняться. Именно поэтому следует предусмотреть возможность его быстрой замены.

Важно правильно расположить приточную и отводящую систему, так как в некоторых случаях в камере может возникнуть эффект турбулентности. Кроме этого, слишком быстрое перемещение воздуха в камере может повлиять на прохождение лакокрасочных работ

Как правило, регулировка давления осуществляется через специальные отверстия.

При обустройстве малярной камеры уделяют внимание и равномерности распределения подаваемого горячего воздуха. Нельзя допускать перегрева поверхности, так как это приведет к ухудшению качества лакокрасочного покрытия из-за его неравномерного высыхания

“>

Алгоритм сборки в домашних условиях термопечи

Предварительно выполненные чертежи конструкции печи помогут сделать правильный расчет необходимого количества материала. Для окрашивания некрупных деталей справится конструкция 1х1х2 м. Камера полимеризации своими руками для порошковой окраски сооружается с учетом объема покраски материала, чтобы избежать больших энергозатрат. Иначе она станет экономически невыгодной.

Камера для порошковой покраски своими руками собирается по технологии «скелет» плюс обшивка:

  1. Основа короба-каркаса собирается из профильных труб, красится по желанию термостойким красителем.
  2. Минеральная вата для «скелета» служит утеплителем. Оставляется окошко для отверстия-загрузки.
  3. Для будущих дверей привариваются петли на место, где предполагается их проем.
  4. Листами из металла обшивается каркас. Они плотно прилегают к основанию.
  5. На потолке конструируются кронштейны для обрабатываемых деталей.
  6. Внутри «короба», по бокам монтируются ТЭНы, термопары. Они распределяются равномерно по стенам. Проводится подсоединение к сети по схеме. Рекомендуется обратиться с консультацией к опытному электрику. Защищается ТЭН кожухом из материала, который соответствует материалу стенок. Воздух подается вентилятором через дырочки кожуха.
  7. Прокладывается электропроводка: кабель подсоединяется к системе контроля температурного режима и к источнику питания током с 220 вольт или 380 вольт.
  8. Листовой сталью внутри конструкции закрывается вся электрика.
  9. Монтируется вентилятор с наружной стороны камеры, за пределами места покраски. Подключается он через два отверстия (для воздуховодов) в корпусе. Нагнетательная часть меньше заборного воздуховода. Поток воздуха должен двигаться через отверстия кожуха, подыматься снизу-вверх, обдувая подвешенные детали.
  10. Печь готова к пробному запуску.

В качестве спецодежды рекомендуется надевать плотный комбинезон, который используется при работе с электрическим оборудованием. Органы дыхания защищаются респиратором.

  1. Система электрики должна иметь заземление. Температура нагрева ТЭНов контролируется блоком управления, им же запускается вентилятор. По технике безопасности должны быть автоматы для ТЭНов и вентилятора, общий автомат для отключения всей конструкции. В продаже можно приобрести заводской блок управления для всей камеры.
  1. Система рекуператора заменяется пылесосом старой модели с циклонной насадкой. Бытовой рекуператор в первые минуты забивается потому он не применяется.

Общие требования к вентсистеме покрасочной камеры

Перечислим главные правила:

  1. Вентиляция должна быть только механической (принудительной).
  2. Фильтры обязательно ставятся и на приток, и на вытяжку.
  3. Вентоборудование должно выполняться во взрывозащищенном исполнении.
  4. Воздух подается через потолок, вертикальным потоком вниз. Вытяжка — организуется через напольные решетки.

Что учитывается при проектировании? (+видео с общими сведениями)

Вот что:

  1. Размер автомобиля. От этого зависит размер самой камеры — она не должна быть слишком большой, поскольку тогда придется делать более мощную вентсистему. Средний размер камер для легковых машин — 6.9х3.9х2.7.
  2. Тип краски (чтобы знать состав ЛКМ, вид растворителей). Исходя из этого могут подбираться более качественные фильтры.
  3. Как часто планируется красить, и как долго будут проводиться работы.

Покрасочная камера с сухими фильтрами

Благодаря своей конструкции, при покраске в сухой покрасочной камере удаляется излишний окрасочный туман и загрязненный воздух из зоны нанесения краски, при этом происходит его очистка. Всё это работает при правильном подборе вентилятора.

Видео.1. Покрасочная камера с сухими фильтрами

Что происходит при работе покрасочной камеры с сухими фильтрами

При работе сухой покрасочной камеры происходят следующие процессы :

  • удаление частиц краски и пыли с зоны распыления
  • удаление окрасочного аэрозоля, при этом исключается его распространение в смежные помещения
  • обеспечиваются условия для получения лакокрасочного покрытия высокого качества
  • воздух, который удаляется из зоны окраски, очищается от механических частиц краски, которые остаются в фильтрах, и выбрасывается в атмосферу.

Почему важно правильно подобрать мощность вентилятора?

Если вентилятор слабый, а это значит недостаточная мощность всасывания, то остаются пары растворителя в воздухе и краска оседает на пол и стены.

Если вентилятор слишком сильный, то краска удаляется ещё не долетев до окрашиваемых деталей.

Как происходит фильтрация воздуха в сухой покрасочной камере?

Поток воздуха, который загрязнен лакокрасочными продуктами, с помощью вентилятора движется по инерции в проем камеры, где установлен один или два фильтра.

Какие бывают фильтры для покрасочных камер ?

Основные виды фильтров для покрасочных камер — картонный гофрированный, стекловолокнистый напольный в рулонах и в рамке, кокосово волокнистый для водяных покрасочных камер и потолочный фильтр тонкой очистки.

Какие бывают фильтры для сухой покрасочной камеры?

Фильтры для сухой покрасочной камеры бывают:

Картонный фильтр

Принцип работы картонного фильтра следующий -частички краски и лака ударяются несколько раз о внутреннюю стенку фильтра и оседают не нём, а воздух по инерции продолжает движение, при этом не происходит потерь скорости воздуха при всасывания.

Пример расчёта фильтрующей способности сухого фильтра

Например, у Вас сухая окрасочная камера длинной 2 метра с площадью всасывания 3,6 кв.м. Эта площадь соответствует двум отрезкам картонного фильтра высотой 0,9 метра и шириной 2 метра.

Фильтр удерживает около 15 кг краски на 1 кв.м. Получается, что фильтр нашей окрасочной камеры удержит 54 кг отходов краски. Для расчета мы просто перемножаем удерживающую способность фильтра на его площадь : 15 кг/м.кв.*3,6 м.кв. = 54 кг.

Рис. 3. Картонный фильтр в рулонах

Стекловолокнистый фильтр

Стекловолокнистый фильтр изготовлен из ворсистого переплетенного стекловолокна, который пропитан специальным составом. Фильтр удерживает частицы окрасочного тумана.

Стекловолокнистый фильтр может использоваться в качестве единственного или второго уровня очистки воздуха от окрасочного тумана.

В варианте второго уровня фильтрации это фильтр устанавливают за картонным фильтром. Часто фильтр стекловолокнистый в рулоне устанавливают на пол в автомобильных камерах, отсюда его второе название – «напольный».

Срок службы таких фильтров небольшой, всего 60 часов окраски.

Рис. 4. Стекловолокнистый фильтр

На какое время хватает фильтра для сухой покрасочной камеры?

Этот вопрос, несомненно кроме технологической части, имеет ещё и экономическую составляющую.

В основу расчёта «времени жизни» сухого фильтра заложены следующие составляющие :

  • сколько килограмм лакокрасочных материалов Вы распыляете в сутки
  • какие окрасочные пистолеты используете, то есть какие происходят потери ЛКМ на туманообразование
  • какие изделия красятся
  • как следят за очисткой покрасочных камер и заменой фильтров.

Пример расчёта времени жизни сухого фильтра

Например, у Вас опять же 2-ух метровая сухая окрасочная кабина, расход ЛКМ за смену 20 литров в сутки (без учета растворителя), Вы используете краскораспылитель с традиционной системой распыления, коэффициент переноса материалов 40-45%, то есть 8 литров из 20 литров краски улетает в туман.

Наш расчёт фильтрующей способности сухого фильтра показал, что он может удерживать до 54 кг краски. Получается, что одной замены фильтра хватит 54/8 = 6,8 дней, то есть примерно на неделю работы. А если Вы купили рулон фильтра, то его хватит на месяц, что это будет в деньгах считайте уже сами .

Высота и рабочая высота сухой покрасочной камеры :

Высота окрасочной кабины – это вся её высота с учетом вентилятора и крыши.

Рабочая высота окрасочной кабины – это высота, на которой происходит всасывание лакокрасочного тумана. Довольно часто эта высота кратна высоте картонного фильтра равной 0,9 м.

Обычно рабочая высота камеры с сухим фильтром 1,8 метра, что соответствует установленным двум рядов картонных фильтров.

Изготовление печи

Печь заводского производства

Начинать изготовление печи полимеризации порошковой краски следует с расчётов и чёткого понимания того, что в этой печи будет окрашиваться

Размеры – очень важное значение, так как чем больше печь, тем больше энергозатрат потребуется на её прогрев, а так же больше времени будет уходить на набор оптимальной температуры

С другой стороны, камера должна вмещать в себя все окрашиваемые изделия таким образом, чтобы они не соприкасались друг с другом.

К примеру, сегодня, порошковыми красками часто красят автомобили, а следовательно и камера должна вмещать машину целиком, и при этом чтобы с каждой стороны оставался запас не менее чем 30-50 сантиметров.

Если с этим вопросом вы определились, то следующий этап – это составление списка всего, что понадобится:

  • Профильная труба, не менее чем 40 на 20 мм, для создания каркаса.
  • Базальтовая вата, толщиной 50 мм.
  • Листы оцинкованной стали.
  • Вентилятор двойного действия с протоками для циркуляции воздуха внутри камеры распределения температуры по всему объёму.
  • Тэны нагревательные из расчёта, чтобы температура в камере поднималась до 200 градусов. За точными расчётами количества тэнов лучше обратиться к специалистам.
  • Блок управления с терморегулятором и термостатом.
  • Две термопары для замеров температуры внизу и вверху камеры.

Каркас

Каркас из металлических профильных труб

Каркас изготавливается из профильной трубы таким образом, чтобы внутрь возможно было заложить листы базальтовой ваты. В качестве материала можно использовать трубу любого размера, главное, помнить, что чем толще слой утеплителя, тем быстрее и дольше, температура будет удерживаться внутри камеры.

Дверь короба, так же сваривается из профилей и утепляется, помимо этого необходимо предусмотреть задвижку, которая будет не только удерживать дверь в закрытом положении, но и прижимать её плотно к самому коробу.

Камера с утеплителем из базальтовой ваты

Когда каркас собран, его необходимо обшить снаружи металлическими листами, что бы у утеплителя была опора. Базальтовая вата прокладывается во все пустоты, и чем плотнее она будет уложена, тем лучше печь будет держать температуру.

После утепления, обшивается оцинковкой внутренняя сторона короба и двери. Каркас готов, и пришло время установки навесного оборудования.

Тэны и регуляторы

На этом этапе, лучше всего обратиться за помощью к специалистам электрикам. Высокая температура внутри печи достигается за счёт большой мощности в сети, соответственно и нагрузка будет колоссальная. Лучше всего, если устанавливаемое оборудование будет подключено к двум фазам, то есть в сети должно быть не бытовые 220 вольт, а промышленные 380.

После крепления тэнов и вывода проводов наружу, устанавливаются термопары, причём одна ставится максимально высоко к потолку, а вторая у задней стенки на полу. Таким образом, две термопары будут давать разные показания, а автоматика вычислять среднюю температуру в камере.

Тэны и термопары подключаются к датчикам и к сети. Нагреватель готов, и осталось закрыть тэны ещё одним листом оцинковки. Это обезопасит окрашиваемое изделие от неравномерного прогрева и соприкосновения с оголёнными электрическими проводами.

Что требуется для организации камеры

В производственном процессе можно вполне применять относительно простую модель малярного пистолета. К нему достаточно просто подключить подачу сжатого воздуха примерно в две атмосферы. В некоторых случаях при осуществлении работ может потребоваться максимально возможное высокое давление

Стоит обратить внимание, что кроме качественного надежного компрессора, подающего воздух, необходимо позаботиться о таком устройстве, как фильтр с обязательным присутствующим регулятором давления

В процессе обустройства камеры не обойтись без качественно разработанной мощной электрической сети, а также вентиляции. Пылесос может заменить рекуператор.

Для максимально качественного окрашивания требуется тщательно организовать освещение в помещении. Можно использовать для этого специальные герметичные лампы дневного освещения. Преимуществом подобных осветительных устройств заключается в том, что они не подвержены процессу нагревания. Осевшие элементы краски на них оплавляться не будут, потому создающая большое количество проблем чистка элементов освещения не потребуется.

При обустройстве камеры потребуется установить печь, расположить рядом специальные вешала, которые будут использоваться для полного охлаждения окрашенных деталей. В обязательном порядке потребуется провести электросеть, причем сделать это максимально грамотно, не пренебрегая необходимостью заземления. На осуществление данного процесса стоит пригласить профессионала, которые имеет соответствующие знания.

Рекомендации по выбору

При подборе нужной краски важно обращать внимание на скорость смены цвета. Еще важна чистка, а точнее, сам процесс. Поэтому количество фильтров напрямую связано с оттенками

Поэтому количество фильтров напрямую связано с оттенками.

Камеры комплектуются различным оборудованием для работы. К примеру, ручной или автоматической системой для распыления. Автоматы закрепляются как неподвижно, так и на манипуляторе. Для последних возможно выбирать несколько степеней свободы.

Получается, что выбирать лучше по таким характеристикам:

  • Форма и размер обрабатываемых деталей (изделий для порошковой окраски).
  • Расчеты по производительности.
  • Скорости смены цвета и их общее количество.
  • Энергоноситель.

Только так добиваются выгоды, контролируя затраты и качество покрытий. Да, и еще: цена готовой камеры для порошковой краски напрямую зависит от комплектации и рабочей загрузки при производстве.

Существуют компании, собирающие такие покрасочные камеры по индивидуальным требованиям или предпочтениям.

Любая конструкция имеет конкретные участки для процесса окраски, а также различия по размерам и цене. Если рассмотреть размеры, то здесь важны не габариты, а рабочие объемы камер. Поэтому для конкретных нужд можно заранее выбирать нужный объем. То есть при выборе обязательно ориентируются на рабочие и производственные моменты, на детали, что будут обрабатываться.

Сушка

Важный этап при обустройстве покрасочной камеры — обеспечение процесса сушки. Сегодня в продаже имеются тепловые генераторы, функционирующие на различном виде топлива, в том числе отработанном масле и газу. С учетом потребностей можно выбрать устройства разной мощности и функционала.

Все чаще для сушки авто после покраски применяются инфракрасные лампы. Они просты в эксплуатации и гарантируют необходимый эффект. При этом расходы на приобретение такого оборудования минимальны.

При строительстве покрасочной камеры важно учесть распределение тепловых потоков во избежание случайного перегрева. Для удобства сушка объединяется с системами фильтрации и дистанционного управления

При выборе варианта важно учесть уровень загрузки покрасочной камеры:

  1. Если требуется покрасить один автомобиль, достаточно сушки воздухом. Минус метода заключается в длительности процедуры, но зато снижаются расходы.
  2. В случае создания покрасочного бокса для профессиональной деятельности (многократной покраски), лучше отдать предпочтение инфракрасному оборудованию. С его помощью можно добиться более быстрого высыхания. Под действиями ИК лучей краска и шпатлевка высыхают намного быстрее, а расходы электроэнергии снижаются.

Можно использовать малогабаритную сушку для просушки различных деталей кузова авто — специальную камеру, обеспечивающую температуру нагрева до 200 градусов Цельсия. В нее входит необходимая автоматика, обеспечивающая контроль базовых параметров и соблюдение технологического процесса.

Такой сушильный шкаф изготавливается с учетом требований заказчика в различных габаритах.

В виде дополнительного оборудования для сушки (при обустройстве покрасочной камеры) можно использовать инфракрасные лампы.

Выделим востребованные модели:

  1. TopWeld / FY-TECH FY-1W — устройство с одной лампой и одной секцией, работающее от 220 Вольт. Особенность заключается в возможности регулировании угла наклона и высоты, компактность и надежность конструкции. Изделие равномерно нагревает поверхность и обеспечивает ее быстрое высыхание. В модели предусмотрен механический таймер, имеется возможность корректировки мощности и времени сушки. Рабочая температура — от 40 до 100 градусов Цельсия, таймер выставляется на время до часа. Площадь сушки — 80*50 см.
  2. OMAS WS-502A — инфракрасная сушка, обеспечивающая быстрое высыхание поверхности машины в помещении покрасочной камеры. Изделие состоит из двух ламп, равномерно прогревающих ЛКП. Конструктивно ее можно вращать в горизонтальной и вертикальной плоскости, а также наклонять на разные углы. Имеется таймер, устанавливаемый на время от 1 до 28 минут (отключает сушку автоматически). Рабочее напряжение — 220 В, мощность 2 кВт. Высота стойки меняется в диапазоне от 15 см до 1,5 метров. Оптимальное расстояние от ламп до поверхности — от 0,3 до 0,7 метров. При этом охватываемая площадь составляет 100*70 см.
  3. TopWeld / FY-TECH FY-3AL — мощная сушка с тремя лампами инфракрасного действия. Эта модель имеет настраиваемую высоту, возможность изменения угла направления софитов, таймер для регулировки времени. Особенности — изменение уровня мощность, применение алюминия при изготовлении корпуса, компактность и прочность. Секция может вращаться на 360 градусов. Работа сушки проверена на большинстве окрасочных систем, и проверки подтвердили быстрое высыхание поверхности. Рабочая температура находится в диапазоне от 40 до 100 градусов Цельсия, таймер задает время от 0 до 60 минут. Мощность — 3,3 кВт. Площадь сушки — 120*100 см.
  4. TopWeld / FY-TECH FY-6W — мощная сушка для покрасочных камер с шестью лампами, установленными в индивидуальных секциях. Особенности — наличие таймера, возможность изменения мощности, регулирование уровня наклона, прочность и компактность корпуса. Модель обеспечивает равномерный прогрев поверхности, предусмотрена возможность вращения секций на 360 градусов. Диапазон рабочих температур — от 40 до 100 градусов Цельсия. Таймер выставляется в диапазоне времени от 0 до 99 минут. Сушка охватывает площадь 180*100 см.
  5. TopWeld / FY-TECH FY-2W — модель для сушки поверхности, оборудованная двумя инфракрасными лампами. Изделие работает от 220 В, оборудовано таймером времени и имеет регулировку мощности. При необходимости возможно изменение высоты. Устройство проверено на большей части окрасочных систем, его эффективность подтверждена практикой применения. Модель отличается компактным дизайном, надежностью, легкостью и компактностью. Охватываемая площадь сушки составляет 80*80 см. Таймер устанавливается на время от 0 до 60 минут. Мощность каждой из ламп 1,1 кВт (общий параметр 2,2 кВт).

Установка напольных и потолочных фильтров в системе вентиляции малярки

Необходимо озаботиться о наличии воздушных фильтров. Причем они должны быть очень мощными и высокопроизводительными. Все это делается для того, чтобы в воздухе не присутствовали частицы краски и пыли, создающие дефекты на лакокрасочном покрытии машины.

Они изначально ловят самые крупные частицы грязи, а потом очищают воздух от мельчайших остатков загрязнителей. Производительность вентиляционной системы играет решающую роль. Она должна быть равна в среднем 20-25 см в секунду воздушного потока.

На фильтры ложится обязанность очищать не только входящие, но и выходящие воздушные массы, поскольку это жестко регулируется определенными санитарно-гигиеническими показателями. Именно поэтому наиболее разумно использовать многоступенчатую очистку. При этом нужно понимать, что нижний фильтр, роль которого заключается в удалении воздуха из помещения, будет быстро загрязняться. И поэтому его следует часто менять.

Как работает

Принцип работы камеры для окраски автомобилей заключается в подаче воздушного потока сверху помещения и отводе воздуха с пространства под окрашиваемой поверхностью. Таким образом, проходящие воздушные потоки захватывают мелкодисперсные частицы лакокрасочных материалов, а также препятствуют поднятию с пола пыли и сора. При герметичности помещения в камере образуется устойчивая атмосферная среда, что исключает сквозняки и резкие воздушные потоки.

Приточно-вытяжная организация должна быть оборудована нагревательным элементом, который позволит стабильно поддерживать в камере комфортную для покраски температуру.

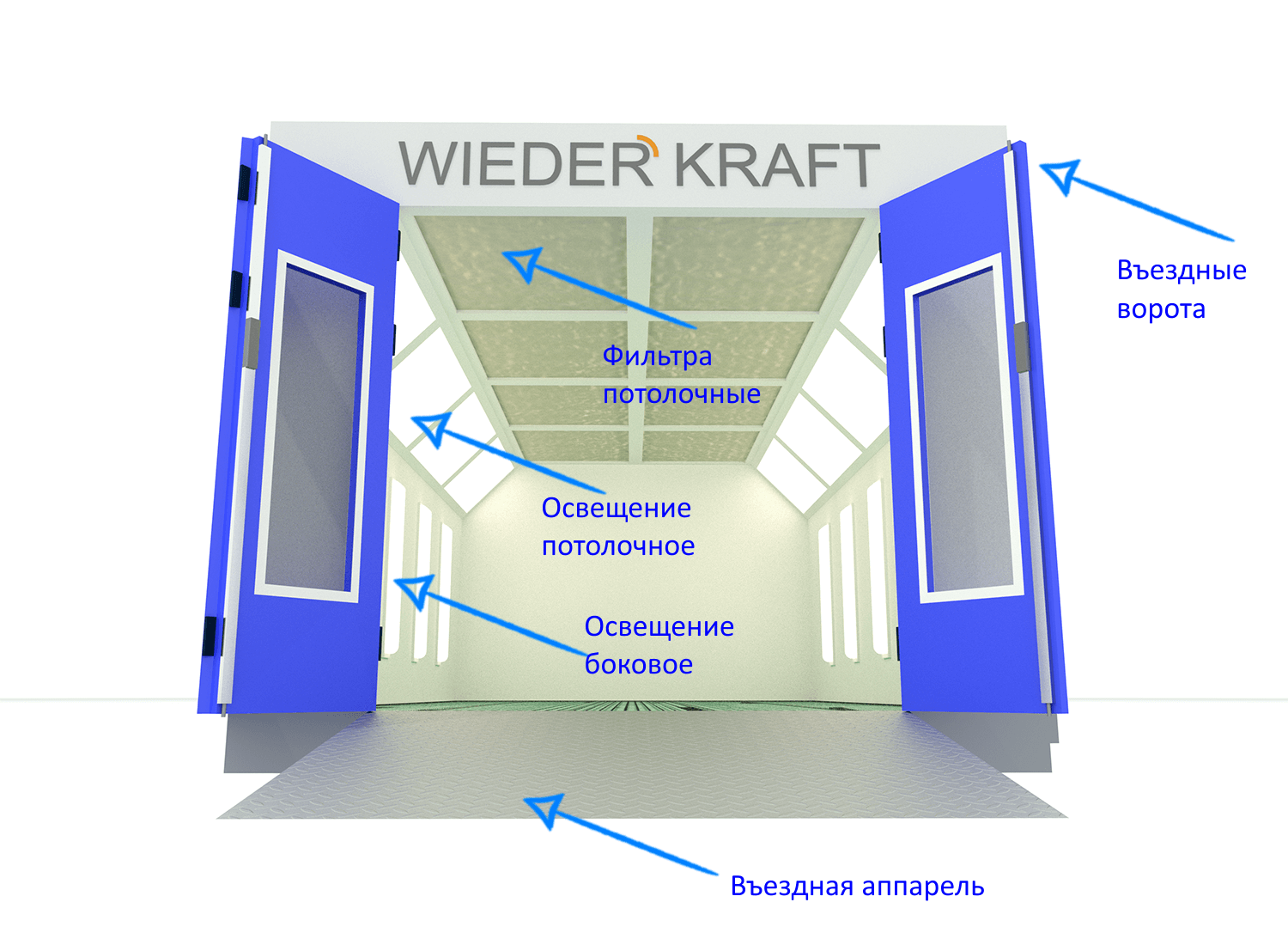

Устройство

Профессиональная покрасочная камера состоит из помещения, в котором проводится окраска, а также сервисных устройств. Простейший комплекс в себя включает:

  • воздушные фильтры;
  • систему подачи воздуха;
  • каналы отвода воздуха;
  • нагревательный элемент;
  • устройства управления системой.

Существуют одноконтурные и двухконтурные комплексы (на фото). В первом случае вентилятор используется только для подачи воздуха. Двухконтурные системы дополнительно оборудованы вентилятором, выполняющим роль вытяжки. Технологичные покрасочные комплексы обладают функцией рециркуляции, что позволяет экономить ресурсы для обогрева. Воздух в таком случае начинает циркулировать по замкнутому кругу. Использовать такой режим рационально при сушке нескольких свежеокрашенных деталей или всего авто.

Покрасочное помещение должно иметь развитую систему вентиляции. Засасываемый воздух проходит двойную степень фильтрации: перед вентилятором и перед попаданием в рабочее помещение. Попадающий воздух должен быть чистым, иначе теряется смысл использования покрасочной камеры – пыль и сор будут налипать на свежеокрашенные элементы. Фильтрующий элемент обязателен в местах отвода воздуха. В режиме рециркуляции в камеру должен подаваться чистый воздух

Очистка препятствует загрязнению окружающей среды, что также немаловажно

Отопление

Чтобы технология покраски не нарушалась, в покрасочной камере температура не должна опускаться ниже +20°С. Использование инфракрасных обогревателей действительно ускорят процесс полимеризации ЛКМ, но использовать их рационально только при небольшой площади окраски. Чтобы ускорить процесс высыхания ЛКП полностью окрашенного авто нужен обдув горячим воздухом. Для подогрева используются теплогенераторы нескольких типов:

  • электрические — обычные ТЭНы. Из особенностей – высокое потребление электричества;
  • газовые. В теплообменник вживляется газовая горелка. Температура регулируется с помощью датчиков и газового редуктора. Установка такого комплекса требует значительных капиталовложений, что при хороших объемах работы окупится экономией на ресурсах (схема отопления на фото);
  • дизельные. Подогрев работает по схожему с газовым оборудованием принципу. Не требует больших затрат на этапе установки, но довольно прожорлив при использовании морозного воздуха. Наиболее оптимальный вариант, если для сушки небольших элементов использовать инфракрасные обогреватели.

Нагрев воздуха осуществляется в теплообменнике, который бывает двух видов: рекуперативный (стационарный) и регенеративный.

Окрасочное помещение

Рабочее помещение должно обладать:

  • хорошим освещением. Лампы должны быть установлены на потолке и на стенах, часть которых монтируется под углом. Желательно, чтобы внутренняя отделка не имела искривленных форм. Это поможет маляру определить качество подготовки детали к покраске и лучше контролировать перенос ЛКМ;
  • достаточной площадью для комфортной окраски (минимум для легковых авто – 7х4х2.7). Конкретные параметры зависят от габаритов техники, которая будет окрашиваться.

Рабочее помещение должно быть герметичным и хорошо утепленным. Нагнетаемый поток воздуха подается через короб, закрепленный в центре потолка. Отвод осуществляется через отверстия под полом, которые прикрыты решеткой. В рабочей зоне допускается небольшая площадь для установки краскопульта и расположения необходимых ЛКМ.
