Правила монтажа пластиковых окон на анкерные пластины

Производители и цены

Выбрать саморезы для крепления гипсокартона сегодня не так и сложно. Когда вы точно определились с их видом, то можно довериться следующим популярным и проверенным производителям:

  1. Ferdinand Bilstein – цена 107-280 рублей.

Мир Электроники, OOO – цена 90 рублей.

SIC – цена 120 рублей. Toptul – цена 70 рублей. Оршанский инструментальный завод – цена 90 рублей. Томский инструмент – цена 87 рублей.

Процесс крепления листов гипсокартона является очень ответственным. Все работы должны проводиться правильно и качественно. Именно от этого будет зависеть внешний вид и срок службы устанавливаемой конструкции. Выполнять полноценный крепеж гипсокартона невозможно без саморезов и направляющих. Эти два элемента считаются самыми главными. Но кроме правильной их установки, необходимо еще выбрать подходящие детали из широкого ассортимента.

Геометрические и технические характеристики оконных саморезов

Типоразмер 3,9 х 13 3,9 х 16 3,9 х 19 3,9 х 22 3,9 х 25 3,9 х 32 3,9 х 35
Длина L, мм 12,3-13,7 15,3-16,7 18,3-19,7 21,3-22,7 24,3-25,7 31,3-32,7 34,3-35,7
Длина нарезной части Lt, мм 8,6-9,8 11,6-12,8 14,6-15,8 17,6-18,8 20,6-21,8 27,6-28,8 30,6-31,8
Высота верхней кромки головки U, мм 0,8
Глубина шлица Q, мм 2,03-2,53
Диаметр головки A, мм 7,14-7,50
Шаг резьбы P, мм 1,3-1,4
Наружный диаметр D, мм 3,75-3,91
Внутренний диаметр d, мм 2,76-2,92
Диаметр сверла Dp, мм 3,05-3,20
Высота головки H, мм 2,4-2,5
Длина сверла T, мм 4,5-5,5
min разрушающий момент, Нм 1,5
Tвердость* серцевины, HV 240-425
Tвердость* поверхности, HV 560 MIN
Номинальный вес 1000 шт., кг 2,30

* Под твердостью принимают способность материала сопротивляться ударам.

Как правильно делать замеры

Перед обмером оконного проёма желательно сбить откосы, чтобы чётко видеть его границы. Быстрее всего сбивка выполняется перфоратором, оснащённым специальным инструментом — «лопатой».

Оголив основной материал стен, замеряют высоту и ширину проёма. Замеры нужно производить в нескольких точках вдоль проёма, после чего из полученных значений выбирают наименьшие. В проёмах с четвертью обмер проводят по наружной стороне проёма, то есть снимают расстояния между краями четвертей.

Размеры окна будут зависеть от вида проёма:

  • Для проёмов с четвертью: ширину окна определяют путём прибавления к ширине проёма с наружной стороны 3 см. Высоту окна принимают равной высоте проёма с наружной стороны (то есть между выступами-четвертями).
  • Для проёмов без четверти: ширину окна определяют, отнимая от ширины проёма две ширины монтажного зазора. Последний составляет 1,5–2 см, следовательно, отнять нужно 3–4 см.

Из замера ширины оконного проема следует вычесть два монтажных зазора (в сумме эта величина составит 3–4 см)

Высоту окна рассчитывают путём вычитания из высоты проёма двух монтажных зазоров и высоты подставочного профиля.

Высоту пластикового окна определяют путем обмера проема с последующим вычетом из результата высоты подставочного профия и двух монтажных зазоров

Ширину отлива и подоконника подбирают исходя из того, насколько глубоко в проёме решено располагать окно. Обычно от наружной поверхности стены отступают 1/3 толщины стены. Тогда ширина отлива составит 1/3 толщины стены + 5 см.

Ширину подоконника рассчитывают так: к расстоянию от внутренней поверхности окна до внутренней поверхности стены прибавляют 2 см (на эту величину подоконник будет заводиться под окно) и ещё ширину выступающей части, которая должна быть такой, чтобы подоконник перекрывал имеющийся под ним радиатор отопления на половину его (радиатора) ширины.

Оптимальный запас по длине для подоконника составляет 15 см. Величину запаса можно и уменьшить, но не более 8 см. При этом нужно учитывать, что окно будет выглядеть менее привлекательно.

Схема является иллюстрацией к понятиям величин, участвующих в определении размеров пластикового окна, откосов и подоконника

Чтобы определить размеры дверной коробки, от ширины проёма нужно отнять два монтажных зазора (они имеют ту же ширину в 1,5–2 см), а от высоты проёма — только один.

Изменения с 2002 года

Уже в начале 2000-х стало ясно, что в РФ требования к пластиковым окнам в доме должны быть дополнены требованиями к монтажу пластиковых окон – чтобы хоть как-то держать упомянутого в предисловии к этой заметке монтажного «дядю Васю» в рамках приличия.

Деревянные или пластиковые окна: какие лучше? – вы тоже найдете на нашем сайте.

Если вас интересуют ПВХ-окна с климат-контролем, о них – читайте по адресу: https://oknanagoda.com/okna/otveti/okna-s-klimat-kontrolem.html

Для экономии места на балконе – раздвижные пластиковые окна в следующей статье на нашем сайте.

Так появился на пластиковые окна ГОСТ 30971-2002. Точное его название – «Швы монтажные узлов примыкания оконных блоков к стеновым проемам».

Почему именно швам – такое внимание?

Как уже было сказано: и профили, и стеклопакеты изготавливаются промышленным способом на высокоточном оборудовании, что обеспечивает их потребительские качества – стабильное сопротивление теплопередаче, шумоизоляцию. А вот монтажный шов выполняется вручную. Запенивается монтажной пеной и прикрывается декоративными накладками. Которые не защищают пену ни от влаги, ни от ультрафиолетового излучения Солнца.

Запенивание монтажного шва окна ПВХ

А пропитанная водой монтажная пена – отличный проводник холода. Замечено, что всего после двух лет эксплуатации небрежно установленного окна, через монтажный шов, который занимает менее 5% площади оконного проёма, уходит тепла в 2,5 раза больше, чем через профиль и стеклопакет вместе взятые.

ГОСТ 30971-2002 задает требования к установке окон ПВХ и устройству монтажного шва.

Монтажный шов окон ПВХ ГОСТ 30971-2002 обязует делать трёхслойным. Наружный слой защищает монтажную пену от влаги, ультрафиолета, но является паропроницаемым (в зимнее время парциальное давление пара в теплом помещении в несколько раз выше, чем на улице, и выходящий наружу пар не должен задерживаться в монтажной пене).

Монтажный шов по ГОСТ 30971-2002

Центральный слой – монтажная пена. Требования к установке пластиковых окон предусматривают, чтобы ее сопротивление теплопередаче было в 2 раза выше приведенного сопротивления теплопередаче профиля и стеклопакета. Установка пластиковых окон по ГОСТу предписывает использование монтажной пены с низкими водопоглощающими свойствами: при погружении такой пены на сутки в воду она не должна впитывать более 3% влаги.

Монтаж окон ПВХ по ГОСТ 30971-2002 предусматривает и внутренний слой защиты монтажной пены. Это – пена с низкой паропроницаемостью.

В качестве наружного изоляционного слоя монтаж пластикового окна по ГОСТу 30971-2002 рекомендует использование паропроницаемой саморасширяющейся ленты ПСУЛ которая применяется для уплотнения оконных швов.

Уплотнительная лента ПСУЛ

Что самое важное и даже революционное: установка ПВХ окон по ГОСТу 30971-2002 сопровождается контролем качества монтажа. Исполнитель работ должен предоставить заказчику паспорт на монтажный шов с указанием гарантийного срока (не менее 5 лет). В случае возникновения спорных вопросов заказчик вправе требовать выборочного вскрытия монтажных швов, а также проведения независимого исследования их качества

В случае правомерности претензий, исполнитель обязан будет за свой счёт провести работы по вскрытию швов и исправлению допущенного брака

В случае возникновения спорных вопросов заказчик вправе требовать выборочного вскрытия монтажных швов, а также проведения независимого исследования их качества. В случае правомерности претензий, исполнитель обязан будет за свой счёт провести работы по вскрытию швов и исправлению допущенного брака.

Контроль монтажных швов при установке окон ПВХ

Понятно, что ГОСТ на установку пластиковых окон в большей мере – подмога заказчикам-юрлицам. Физическому лицу реализовать прописанную в нем методологию контроля за «дядей Васей» будет сложнее. Мы надеялись, что ГОСТ на пластиковые окна 2017 г. будет адаптирован к возможностям по приёмке окон частными заказчиками – то бишь нами, обычными квартировладельцами. Но в прошлом году такого стандарта издано не было, и, очевидно, его появления придётся подождать еще неопределенный срок.

https://youtube.com/watch?v=ORcLKpyr7NE

Правильные замеры перед установкой окон

Даже в домах, построенных по типовому проекту, нет двух одинаковых окон. Для замера проемов можно вызвать специалиста: стоимость замеров будет колебаться в пределах 400-600 рублей – фактически, вы платите только за выезд мастера. Вызвать замерщика имеет смысл, если вы будете заказывать изготовление окон. При покупке готовых – а фирмы, которые устанавливают пластиковые окна, часто предлагают готовые оконные конструкции, под оконные проемы типовых домов – можно замерить проемы самостоятельно.

Замеряем:

  • Ширину оконного проема в трех местах – в верхней и нижней частях проема и посередине.
  • Высоту оконного проема – справа, слева и в середине.
  • Если есть четверть – замеряем параметры проема от правой до левой боковой четверти и от верхней четверти до низа проема.

Снимаем размеры пластикового окна

Из полученных размеров вычитаем, если окно без четверти:

  • 5 см по вертикали.
  • 3 см по горизонтали.

Если окно с четвертью, то вычитаем из расстояния между верхней четвертью и низом 3 см.

На этом замеры ещё не закончились, поскольку нам нужно прикинуть, какова будет длина и ширина подоконника и отлива. Меряем:

  • Длину подоконника, прибавляем к нему по 5-10 см.
  • Ширину подоконника, прибавляем к ней 4-5 см.
  • Длину отлива – по возможности точно.
  • Ширину отлива, прибавляем к ней 5 см.

Замеры закончены.

Подводим итоги замеров

Вы можете идти в фирму, которая занимается производством и продажей пластиковых окон, если у вас есть следующие цифры:

  • Высота окна.
  • Ширина окна.
  • Длина и ширина отлива.
  • Длина и ширина подоконника.

По этим замерам можно подобрать окно из готовых решений или сделать заказ на изготовление.

Совет: уточните, на что производитель дает гарантию. Если гарантийные обязательства распространяются на фурнитуру, целостность (герметичность) стеклопакета и профилей – все хорошо. Если только на фурнитуру – тоже неплохо. Если производитель отказывается давать гарантию на фурнитуру или стеклопакеты, мотивируя это тем, что «вы же сами ставите, мы ничего гарантировать не можем», смело идите в другую фирму.

Убедились, что с гарантией все в порядке? Уточните комплектность поставки. Кроме окна заданных размеров и стеклопакета в сборе вам должны доставить:

  • Подоконник.
  • Проставочный профиль.
  • Заглушки для подоконника.
  • Отлив.
  • Анкерные пластины, с помощью которых будет закреплено в проеме окно.

Элементы пластикового окна

Заказывая окно, уточните:

  • Ширину профиля.
  • Количество камер в стеклопакете.
  • Ширину и длину поставляемых заглушек, отлива и подоконного и проставочного профиля.

Совет: поинтересуйтесь толщиной стеклопакета и тем, каково расстояние между стеклами в двух- и трехкамерном пакете. Если оно не одинаковое – вам продают хороший стеклопакет, сделанный в соответствии с рекомендациями ГОСТ.

Мы намеренно не касаемся вопросов выбора окна по типу фурнитуры, стеклопакета и особенностей конструкции (глухие, одно- и двухстворчатые, с фрамугой или форточкой и т.д.) Это тема для отдельного объемного материала. Пока же, подробно, с примерами об этом могут рассказать специалисты фирм, которые изготавливают и устанавливают пластиковые окна.

Основные принципы установки

Сейчас существует 2 способа монтажа окон, которые различаются между собой типом крепежного узла и способом фиксации рамы к оконному проему. Это монтаж с распакечиванием и без него. Для самостоятельной установки окна разумнее выбрать 2-ой вариант, так как он проще, не требует наличия специальных навыков, а работы не занимают много времени. Кроме того, он помогает избежать ошибок во время установки и позволяет достаточно легко настроить всю фурнитуру.

Монтаж без распакечивания не подразумевает снятие штапика и демонтаж стеклопакета из рамы. Саму же конструкцию крепят на анкерные пластины. Принцип формирования такого крепежа показан на рис. 1.

Перед установкой нового окна необходимо правильно выбрать сами пластины. Они бывают 2-х видов: универсальные и разработанные для конкретной модели. То есть в них учитываются требования определенной профильной системы. Как правило, такие анкерные пластины идут в комплекте к сложным, нестандартным конструкциям.

Рисунок 2. Схема расположения анкерных пластин при монтаже.

Специализированные крепежные элементы отличаются от универсальных тем, что они снабжены ушками. Эти элементы устанавливаются в паз профиля рамы и фиксируются саморезами. Универсальные же пластины специальных ушек не имеют. Их просто закрепляют с помощью болтов.

Для монтажа оконных конструкций специалисты рекомендуют выбирать болты типа 4,5*25. Их тело обязательно должно быть снабжено буром по металлу. Поскольку саморез крепится в армированной конструкции, то другой тип крепления может не встать или зафиксирует пластину не слишком надежно.

Правила монтажа окон

Как правило, на окно стандартного типа рекомендуют установить 5 анкерных пластин. Их расположение показано на рис. 2.

Центральная пластина фиксируется точно посередине рамы, а боковые – примерно на расстоянии 20-25 см от края конструкции.

Как уже было сказано выше, способ монтажа пластикового окна без распакечивания не требует снятия штапика и самого стеклопакета. Это становится возможным благодаря тому, что рама фиксируется с помощью анкерных пластин на внешнюю сторону оконного проема. В противном случае приходится формировать сквозной крепеж.

Рисунок 3. Схема установки отлива.

Но нужно помнить, что крупногабаритные конструкции (площадью более 4 м2) устанавливать с помощью пластин не стоит. Ведь такое крепление может не выдержать веса окна. В данном случае разумнее воспользоваться анкерными дюбелями. Для пластиковых стеклопакетов небольшого или среднего размера пластины станут наиболее рациональным способом крепления.

С помощью дюбелей крепят не только большие окна, но и двери. Профессионалы считают, что такой способ монтажа наиболее надежный. Но он имеет ряд существенных недостатков:

  1. Монтаж с распакечиваением сложен даже для специалистов. Нередко при таком способе установки стеклопакет разбивается или на нем образуются трещины.
  2. Установку на анкерные болты практически невозможно провести в одиночку.
  3. Работа с таким крепежом требует наличия опыта и специальных навыков.
  4. Работа требует больше усилий и времени.

Если вы предпочитаете такой вариант установки, то вам необходимо приобрести дюбели размером 10*132 мм. Кроме того, для монтажа анкеров требуется мощный перфоратор. Некоторые современные магазины, продающие технику для строительства и ремонта, предоставляют услугу аренды. Поэтому не обязательно покупать дорогостоящий аппарат. Но проще установить окно на пластины.

Процесс установки

Процесс монтажа ПВХ окна в деревянном доме предполагает четкое соблюдение технологии. Первым делом необходимо тщательно произвести все замеры. Вначале определить расстояние от пола до подоконника. Для этого потребуется учитывать рост человек. Полученное расстояние приравнять к 80 или 90 см.

При выполнении замеров необходимо принимать во внимание комфортный отступ к окну. Подоконник должен находиться выше, чем обеденный или письменный стол. Когда с расположением подоконником стало все понятно, стоит перейти к врезке проемов

Они будут ниже подоконника на 5 см. Такое расстояние необходимо обеспечить для монтажной пены

Когда с расположением подоконником стало все понятно, стоит перейти к врезке проемов. Они будут ниже подоконника на 5 см. Такое расстояние необходимо обеспечить для монтажной пены.

Вырезать проем, применяя уровень. При помощи отвеса осуществить разметку вертикальных отметок. Верхний предел определяется с учетом высоты конструкции. ПВХ рамы предполагают увеличение проема на 14 см выше оконной конструкции. Ширина проема также должна быть больше кона на 12 см.

Когда подготовка проемов и обсады закончена, то можно переходить к монтажу стеклопакетов. При этом стоит учитывать одно основное правило – сверлить раму насквозь нельзя, так как это может нарушить герметичность и теплоизоляцию. Лучше всего задействовать для этого специальные крепления. Упростить монтажные работы можно, если демонтировать с рамы створки. Таким образом удается облегчить конструкцию.

Процесс монтажа рамы осуществлять при помощи уровня. Это даст возможность получить его правильную посадку. После установки рамы можно переходить к фиксации откосов. При этом не стоит забывать про зазоры для монтажной пены. Когда рама уже будет установлена, то можно взять в руки пистолет с монтажной пеной и пройтись ей по периметру проема.

Осуществляя работы по установке ПВХ окон в деревянном доме, необходимо принять во внимание следующие особенности:

  • Поддонник ПВХ окна должен быть сосредоточен строго горизонтально. Для его выравнивания необходимо использовать пластиковые пластины.
  • Повысить прочность крепление при монтаже подоконника можно, если по бокам коробки выполнить врубки. Их глубина будет равняться 8 мм.
  • Крепление подоконника должно происходить с использованием саморезов.
  • Перед непосредственной установкой ПВХ окна в доме необходимо закрепить ручку стеклопакета. Если она будет находиться в горизонтальном положении, то это говорит о том, что створка открытая. Для фиксации ручки стоит задействовать болты. Затем ее установить в нижнее положение.
  • Когда происходит фиксация конструкции саморезами, то между окном и коробкой стоит расположить брус шириной 1 см.
  • При установке стеклопакетов необходимо предусмотреть регулировочные пластины. Они будут сосредоточены между сливами. Это позволит добиться необходимого отвода конденсата.
  • Вхождение стеклопакета должно выполняться свободно. Если конструкция имеет перекос, то могут возникнуть трещины на стекле.
  • По завершении всех работ необходимо взять ПВХ штапики и закрепить стеклопакет. Пространство между проемом и окном устранить при помощи монтажной пены. Когда она застынет, то убрать ее излишки, установить водоотлив и наличники.

Для чего нужны ленты

Защитные ленты ПСУЛ шириной 10-12см приклеиваются к проему непосредственно перед установкой:

  • обеспечивают гидроизоляционные, пароизоляционные свойства;
  • защищают монтажные швы от ультрафиолета, влаги;
  • выводят излишки жидкости из монтажных швов, заполняя зазор между четвертями проема и фрамугой по мере расширения.

Толщина ленты в рулоне — 5-8мм. В развернутом виде – до 40 мм. Лента приклеивается липкой стороной к профилю по бокам и сверху наружной стороны оконного откоса. Шпаклевать ее после приклеивания не нужно. Иначе перестанет выводить пары воды из монтажных швов.

Варианты ленты:

  1. Внутренняя в составе из 2-ух этих слоев, расположенных по обе стороны. Применяется для приклеивания к стеклоблоку внутри помещения, в верхней части, с боковин. Также будет выводить влагу из монтажных швов в холода, не допустит образования конденсата внутри стеклопакетов на фоне разности уличной и комнатной температуры.
  2. Гидроизоляционная. Предназначается для проклейки стеклопакета бутиловым клеем в нижней части снаружи, внутри помещения. Послужат защитой монтажных швов от разрушения ультрафиолетовыми лучами и водой.

Основные методы крепления окна

Перед началом установки пластикового окна необходимо разобраться с его конструктивными элементами и рассмотреть особенности ПВХ-системы. В зависимости от производителя, изделия отличаются конфигурацией армирования, формой поперечного сечения, количеством воздушных камер, конструкцией стеклопакета. В зависимости от этих показателей выбирается метод установки. Доступны два варианта: крепление пластиковых окон анкерными пластинами и дюбелями через раму.

В последнее время появились новые разработки, которые заменяют деревянные и пластиковые аналоги, их установка имеет ряд отличительных нюансов. Крепление для монтажа мягких окон состоит из люверса, поворотной скобы, ремешка из силикона и французского замка.

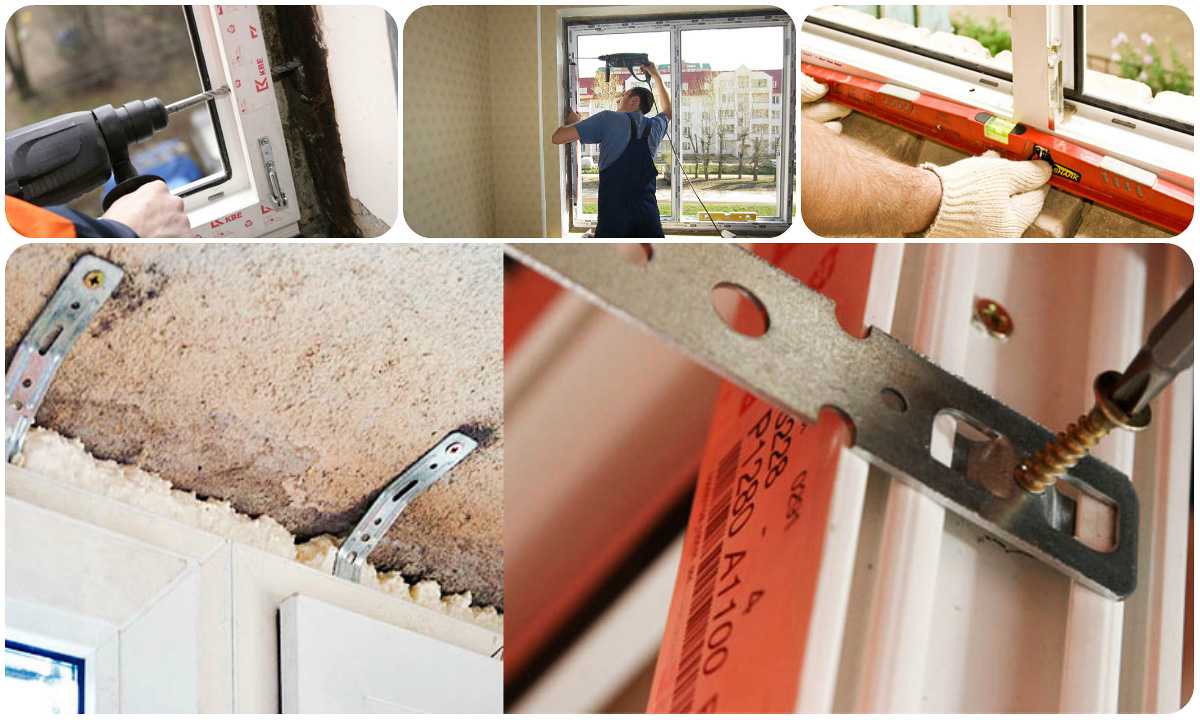

С применением пластины

После выравнивания конструкции относительно проема, пластины или кронштейны крепятся к раме и стене. В дальнейшем они скроются за подоконником и финишной отделкой. Положительные качества метода:

  • простота и высокая скорость установки, что особенно заметно при использовании анкерных пластин штатного типа – эти приспособления входят в специальные пазы на торце профиля;
  • нет необходимости в просверливании рамы;
  • подходит для крепления пластиковых окон в деревянном доме;
  • закрепление окна проводится без предварительной разборки;
  • отсутствие отверстий обеспечивает герметичность и сохранение теплоизоляционных свойств.

По устойчивости к ветровым и весовым нагрузкам метод уступает первому. Поэтому установка окон на верхних этажах многоквартирного дома проводится с применением дюбелей и других видов анкерных креплений.

Монтаж оконной рамы на анкер

В этом случае рама просверливается насквозь. Отверстие в раме должно совпадать по оси с отверстием в стене. Крепежное приспособление вставляется в раму и затягивается, его верхняя часть скрывается за стеклопакетом либо приоткрытой створкой. К преимуществам этого метода относятся следующие факторы:

  • высокая точность установки;
  • надежность закрепления.

Существенные недостатки:

  1. Монтаж системы требует обязательной разборки: нужно демонтировать стеклопакет и штапики. Это лишние проблемы для мастера без опыта и навыков.
  2. Из-за просверливания отверстий в раме уменьшаются теплоизоляционные свойства. При стечении обстоятельств это провоцирует запотевание окна.

Крепеж для пластиковых окон: какой лучше? Монтаж пластиковых окон на анкерные пластины Крепеж для установки пластиковых окон

Крепежные элементы, используемые при монтаже ПВХ конструкций, должны отвечать следующим требованиям:

  • Обеспечение жесткой фиксации пластикового окна в проеме, с учетом ветровых и ударных нагрузок. Учет воздействия ветра особенно актуален при установке блоков на верхних этажах зданий. Ударные нагрузки на конструкцию наиболее существенны в крупногабаритных открывающихся системах.
  • Компенсация температурных нагрузок, возникающих в следствии сезонных изменений. Например, зимой профиль прогибается внутрь помещения (1-2 мм на метр погонный), следовательно, крепление должно позволять смещение конструкции на эту величину.

От чего зависит выбор крепежа?

При выборе крепления в первую очередь смотрят из чего сделан проем, в которых планируется устанавливать пластиковое окно. Проемы сооружают из кирпича, бетона, декоративного камня, дерева, металла, шлакоблока, ракушняка или легких пористых материалов (пенобетон, газобетон и прочие).

Второй немаловажный фактор – тип сооружения и технические особенности установки. Из ПВХ профиля монтируют балконы, лоджии, входные двери, прихожие и окна.

Крепеж для установки отливов

Установка отливов выполняется на саморезы, которые ввинчиваются в нижнюю часть подкладки рамы. Места ввинчивания саморезов необходимо обязательно герметизировать силиконовым уплотнителем. В противном случае возможны протечки воды на стену, что неизбежно вызовет появление следов и нарушение целостности финишного покрытия.

Здравствуйте. Сегодня мы поговорим о крепеже для окон. Лично я, предпочитаю рамный дюбель диаметром 10 мм. Почему? Давайте подробнее о том, чем крепить пластиковые окна.

Выбор крепежа для окон, в первую очередь зависит от материала стены, в которую вы будете крепить ваше окно:

  • Кирпич
  • Дерево
  • Газобетон, пенобетон, шлакоблок
  • Бетон

Во вторую очередь, от типа конструкции и технических условий монтажа:

  • Лоджии
  • Входные двери
  • Витражи

Крепеж для ПВХ конструкций

Пластиковые конструкции устанавливают с применением анкеров, саморезов (в некоторых случаях с дюбелями) или анкерных пластин.

Анкера

Данный вид крепления представлен в двух вариантах: классический анкер и анкер для пустотелых материалов.

  • Классический анкер. Состоит из наружной оцинкованной гильзы, винта под крестовую отвертку и втулки. Принцип действия заключается в следующем: изначально винт и часть накрученной на него втулки находятся внутри гильзы, которая при вращении винта в определенном направлении расширяется, фиксируя таким образом анкер в посадочном месте. Обычный анкер отлично подходит для крепления в плотных материалах (кирпич, бетон, шлакоблок).
  • Для пустотелых материалов. В целом такой анкер схож с классическим – различия в конструкции гильзы и втулки, которая теперь не расширяет гильзу, а деформирует, сдавливая по оси (деформация возможна благодаря специальным прорезям). Часть анкера при закручивании значительно увеличивается в диаметре, что позволяет его фиксировать в рыхлой среде. В плотных материалах такой крепеж тоже держится отлично.

Длина дюбелей варьируется от 70 мм до 202 мм. Размер, подходящий для установки, подбирают исходя из толщины оконного профиля (60мм), монтажного зазора между рамой и проемом (стандарт 2 см), и материала, из которого проем изготовлен. В кирпич или бетон достаточно захода 5-6 см, следовательно, в обычной ситуации понадобится анкер 152мм.

Для пенобетона следует использовать максимальную длину крепежа (202 мм).

Шурупы

Шурупов, как и вышеописанных анкеров, два типа: обычные – по дереву и более специальные – по бетону.

  • Саморезы по дереву. Быстрый и дешевый способ зафиксировать оконный блок в проемах деревянных конструкций, а при использовании дюбеля шуруп прекрасно держится в бетоне, кирпиче и подобных материалах. У этого крепления есть еще одно положительное качество в сравнении с анкерами: простота демонтажа.
  • Саморезы по бетону (нагель). Альтернатива анкерам, которая, к сожалению, встречается довольно редко на отечественном рынке. Данный вид крепления заметно толще по диаметру, чем шурупы по дереву, что делает установку с его применением более надежной. Собственно применение заключается в следующем: в бетонном основании буриться отверстие соответствующего диаметра, после чего можно закручивать саморез без дюбеля, прямо в бетон. Есть один недостаток: из-за больших нагрузок при вкручивании шурупы по бетону часто ломаются.

Анкерные болты

Этот вид крепежа именуют в строительстве как анкерный дюбель или анкер. Эта деталь относится к самому надежному способу закрепления оконной конструкции. Анкер – болт, на котором нанесена резьба. На болт одевается пластиковая втулка и гильза. При монтажных работах болт начинают закручивать в стену здания и втулка расширяется. При этом она воздействует на гильзу и распирает ее. Это обеспечивает надежную фиксацию.

Благодаря распирающей силе анкерный дюбель надежно фиксируется в материале, но в некоторых случаях это достоинство крепежа становится его недостатком.

Дело все в том, что при использовании анкера очень трудно произвести демонтаж конструкции. Естественно, что устанавливая новое окно, пользователи и не задумываются о том, возникнут ли ситуации, когда будет необходимо менять конструкцию вновь. К примеру, в процессе монтажа окно встанет не по уровню и тогда придется его переустанавливать. В этом случае удаление анкерного болта займет много времени и сил.

Анкерные болты изготавливаются разной длины. Для установки металлопластикового окна болт подбирают в зависимости от расстояния, от оконного проема до профильной рамы окна. Если этот промежуток до 3 см, то можно воспользоваться анкером длиной в 11 см. А если это расстояние достигает значений в 5-7 см, то лучшим вариантом для качественного и прочного соединения материалов станет болт длиной в 15-16 см.

Шурупы для бетонного основания

Не менее надежным изделием является и шуруп для крепления в бетон. Это крепежное изделие называют также нагелем, турбовинтом и саморезом по бетону.

Его важным преимуществом перед анкерным болтом является легкий демонтаж изделия из основы при необходимости. Но нагелем нельзя закрепить оконную конструкцию в строениях с многослойными стенами.

Шуруп изготавливается разной длины. Это изделие подбирается для работ по принципу, аналогичному выбору анкера.

Анкерная пластина

По сути, для пластиковых окон современным способом закрепления в оконных проемах считается метод, при котором для монтажа используется анкерная пластина. Ее можно применять даже для установки конструкций в многослойных стенах, так как образуется эластичное соединение, которое может подстроиться под температурные расширения материала оконной рамы. Метод крепления основывается на том, что один край пластины закрепляется на оконной раме, а другой – на стене пяти- или восьмисантиметровым дюбелем. Анкерные пластины бывают поворотными и не поворотными. Если невозможно закрепить окно в стене, например встретилась арматура, то устанавливают поворотную деталь. При монтаже ее просто поворачивают на тот участок стены, где соединение будет наиболее крепким. Использование таких деталей позволяет не просверливать много отверстий, если не получилось зафиксировать деталь, как при вышеперечисленных методах крепления.

Немаловажной особенностью данного изделия является то, что каждая фирма-изготовитель производит крепления, которые лучше всего подходит именно к той профильной системе, которую они изготавливают. Поэтому выбирая профиль, выберите и анкерную пластину. Заранее ознакомившись со всеми особенностями видов крепежных деталей и учитывая особенности помещения, в котором будет установлена оконная конструкция, пользователь легко сможет подобрать самостоятельно именно тот вид изделия, который подходит лучше всего для его окна

А если возникнут какие-либо трудности, то потребитель всегда может обратиться за помощью к специалистам и получить от них нужную консультацию

Заранее ознакомившись со всеми особенностями видов крепежных деталей и учитывая особенности помещения, в котором будет установлена оконная конструкция, пользователь легко сможет подобрать самостоятельно именно тот вид изделия, который подходит лучше всего для его окна. А если возникнут какие-либо трудности, то потребитель всегда может обратиться за помощью к специалистам и получить от них нужную консультацию.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Гимназия ремонта
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
