Электровелосипед из шуруповерта своими руками

Эпилог

Вот так без всяких затрат можно собрать велосипед на электроприводе. Конечно, здесь необходимы дополнительные работы, но основа уже есть. Довольно весело наблюдать за реакцией людей, когда они видят столь интересное транспортное средство. Ещё бы, ведь непонятно, что движется по дороге. По сути, если поработать над велосипедом ещё пару дней, он не будет уступать дорогостоящим заводским изделиям практически ни в чём. Учитывая то, что выполняются все работы «на коленке» за один день, без финансовых вложений, можно с уверенностью сказать, что мысль очень неплоха.

Надеемся, что уважаемому читателю будет полезен изложенный сегодня материал. Если у вас остались вопросы по прочитанному, можете задать их в обсуждениях ниже. Редакция HouseChief с удовольствием ответит на каждый из них в максимально сжатые сроки. Там же вы можете прокомментировать статью, выразить своё мнение о переделке. Советы по улучшению, как и указание на ошибки мастера, приветствуются. И у нас есть одна просьба. Пожалуйста, не забывайте ставить оценку прочитанному

Для нас очень важно каждое мнение, как положительное, так и отрицательное. Приятных велосипедных прогулок!

Триммер для газона

Для скоса травы на участке можно изготовить самодельный триммер или газонокосилку из старого шуруповерта. Для этого необходимо подготовить следующие материалы:

кусок трубы из пластика или алюминия длиной в 1,8-2 м, который будет использоваться в качестве рукояти;
крепежи (болты с гайками или хомуты);
моторчик от электрической дрели (шуруповерта);
провода;
заглушка;
аккумулятор;
переходник для трубы диаметром в 40-50 мм;
кнопка;
пластиковое ведро или лист оцинковки;
прищепковые зажимы или «крокодильчики»;
лезвие канцелярского ножа.

Пример самодельно насадки триммера с проволокой

Чтобы изготовить самодельный триммер для домашнего использования требуется:

разобрать корпус старого шуруповерта и извлечь из него мотор;
на заглушке необходимо провести разметку для креплений;
высверлить отверстия с помощью дрели и установить в них мотор, прикрепив его на винты;
припаять к мотору выводы на питание;
вывести провода через трубу, а на ее конце сделать отверстие под кнопку, к которой нужно подсоединить провода.
со стороны мотора сделать несколько отверстий в трубе;
закрепить в них обрезанное пластиковое ведро или вырезанный и согнуты лист оцинковки.

Триммер из мотора от шуруповерта

Для питания триммера следует использовать аккумулятор от того шуруповерта, с которого был снят мотор. Чтобы закрепить батарею на трубе требуется:

отрезать посадочный разъем под аккумулятор от корпуса шуруповерта;
подвести провода к выходам на клеммах разъема;
закрепить его на конце трубы с помощью винтов.

Для режущей насадки потребуется:

2 болта и гайки М4-М8;
винт, который влезет в патрон;
2 гайки и шайбы соответствующего винту диаметра;
2 металлические пластины (можно использовать прочные жестяные крышки).

Насадка триммер для шуруповерта

Чтобы сделать ножи для самодельного триммера требуется:

в канцелярских лезвиях проделать отверстия под болты;
в металлических пластинах просверлить 3 отверстия: одно по центру для винта и два по бокам для крепления ножей;
вставить ножи между пластинами и закрепить их болтами;
закрепить винт на самодельной насадке.

С помощью рабочей электродрели можно сделать разборной самодельный триммер, для которого не придется заниматься пайкой. Для этого понадобятся:

хомуты;
защита из оцинковки или пластикового ведра;
полая труба небольшого диаметра для ручки;
самодельная или покупная насадка с лезвиями.

Пример разборного триммера из дрели

Чтобы сделать самодельный разборной триммер требуется:

сделать на трубе углубления, с помощью которых будет крепится дрель;
снять с дрели рукоятку и прикрепить на ее место защитный кожух из ведра или оцинковки;
сетевой кабель закрепить на трубе скотчем или хомутами;
если на дрели нет функции автоматического удержания кнопки в активном режиме, то ее можно зафиксировать также, как и провод.

Важно: такая переделка дрели или шуруповерта не может служить качественной и постоянной заменой заводского триммера, а также является травмоопасной. Поэтому следует придерживать техники безопасности и использовать это устройство только в крайнем случае

Ручной генератор

Для создания генератора переменного тока из сломанного шуруповерта следует учесть, что мотор и редуктор должны быть в рабочем состоянии. Такое устройство подойдет в качестве альтернативного источника питания при выездах на природу или внеплановом отключении света.

Из шуруповерта с рабочим напряжением в 18 и более вольт при крутящем моменте редуктора от 150 оборотов в минуту можно добыть 6-8 В. Этого достаточно для того, чтобы подзарядить мобильный телефон или фонарик с USB портом.

Электрогенератор из мотора с USB разъемом

Для того, чтобы сделать электрогенератор из старого шуруповерта требуется:

отсоединить аккумулятор и разобрать корпус;
отсоединить от мотора кнопку и силовой элемент, чтобы они не мешали передаче тока;
припаять на их место параллельный диодный мост;
диодный мост должен обладать электролитическим конденсатором на 220 мФ и диодами Шоттки;
на другом конце диодного моста рекомендуется припаять USB порт, который будет использоваться в качестве разъема для подзарядки;

Пример ручки для генератора

изготовить из любой удобной г-образной детали ручку и вставить ее в патрон.

В некоторых случаях можно обойтись без пайки. Для этого необходимо:

присоединить к клеммам внутри корпуса два провода с зажимами («крокодильчиками»);
соблюдая правильную полярность подвести питание на лампочку или USB порт.

Данный способ более прост в исполнении, но повышается вероятность повредить то устройство, которое будет от него заряжаться, а также уменьшает коэффициент полезного действия (КПД) такой самоделки.

В этом видео показан пример сборки генератора из старого шуруповерта

Необычные применения шуруповерта

Самая обычная домашняя дрель или аккумуляторный шуруповерт могут очень необычно применяться в домашнем хозяйстве и повседневной жизни. Порой они способны даже творить чудеса, особенно если… «я у мамы инженер»)

Шуруповерты используются домашними мастерами, помимо их прямого назначения (ввинчивание шурупов, саморезов и прочих крепежных изделий, сверления различных отверстий) довольно в нестандартных случаях. К примеру, с помощью шуруповерта можно чистить засорившиеся сливные отверстия и канализационные трубы. Для этого в зажимной патрон нужно закрепить согнутую пополам проволоку или небольшой тросик для чистки канализационных труб, аккуратно просунуть в сливное отверстие и на малых оборотах прочистить засорившуюся трубу.

Также шуруповерт поможет компактно смотать для хранения большие отрезки веревок, проводов или проволоки. При помощи вкрученного самореза прикрепите к патрону деревянный брусок, на который будет наматываться на малых оборотах провод или что-то другое. По такому же принципу можно закручивать проволоку при изготовлении пружины в домашних условиях.

Прикрепив к патрону щетку можно быстро начистить до блеска обувь)

Если у вас еще нет шуруповерта, то купить недорогую модель, к примеру что-то из бренда Zenit, можно на сайте http://ek.ua/list/344/zenit/. E-Katalog поможет подобрать технику с заданными параметрами по лучшей цене.

Аккумуляторный шуруповерт может пригодиться при уборке ванных комнат и чистке сантехники.

Такое приспособление намного облегчит ваш ручной труд.

Но настоящий «мамин инженер» проявляется если мужчину допускают на кухню! Здесь лень и инженерная фантазия получают огромный простор для творчества)))

Самое распространенное применение шуруповерта на кухне, это использование его в качестве миксера. Ведь достаточно закрепить в патроне венчик, вилку или даже ножницы и можно с легкостью взбивать крем или месить тесто.

Также довольно необычно можно использовать шуруповерт в качестве блендера.

Еще умельцы приспосабливают шуруповерт к ручной кофемолке, перцемолке и даже к мясорубке. А уж при чистке большого количества картошки или яблок этот гаджет вообще становиться незаменимым!

Вот видео-инструкция по использованию шуруповерта на кухне:

Такой полезный инструмент. Правда? )

А вот и очень необычное применение шуруповерта для любителей рыбной ловли! Ловля рыбы на шуруповерт

https://youtube.com/watch?v=lnYuy2-pGK4

И подсекает резко и тянет быстро 😉

Если у вас имеется резиновая лодка, но нет мотора, то можно соорудить портативный электромотор из аккумуляторного шуруповерта. Зарядки одной батареии хватит на 7-10 мин)

Электромотор для лодки

https://youtube.com/watch?v=pa6qWz-JSQQ

Понравились идеи? Поделись ими с друзьями!

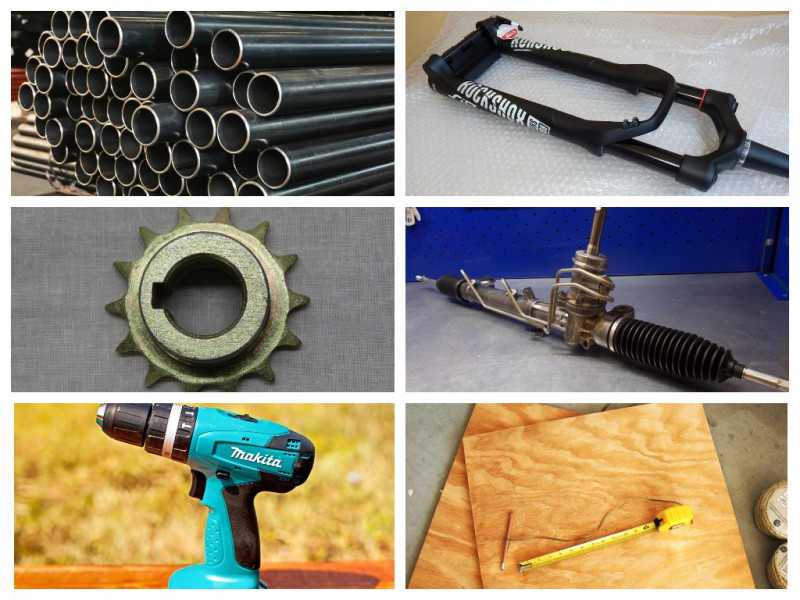

Необходимые материалы и инструменты

Чтобы сделать электросамокат свои руками, могут потребоваться следующие материалы:

трубы из металла или ABS, а также крестовые соединения, уголки, арматура;
клей;
велосипедные колеса, элементы из-под гироскутера либо готовое мото-колесо;
ведущая звездочка, рулевая рейка и другие элементы от старого детского велосипеда;
шуруповерт;
кусок фанеры либо листовая сталь;
цепь велосипедная;
аккумуляторы типа 18650 либо из-под ноутбука или шуруповерта;
электронные провода, переключатели и иная «начинка»;
электрический тягловой двигатель с приводом;
аккумуляторная батарея;
блок управления двигателем;
набор проводов различного сечения;
рулевая вилка;
аккумуляторный отсек.

На производстве сборка электросамокатов осуществляется таким образом, что короткое замыкание в цепи просто исключено. В самодельных же устройствах возможно использование герметика либо резиновых уплотнителей. Из инструментов могут понадобиться простой шуруповерт с набором бит, ленточная пила или лобзик и токарный станок, паяльное оборудование, сверло, зажимы, обычная и крестовая отвертки.

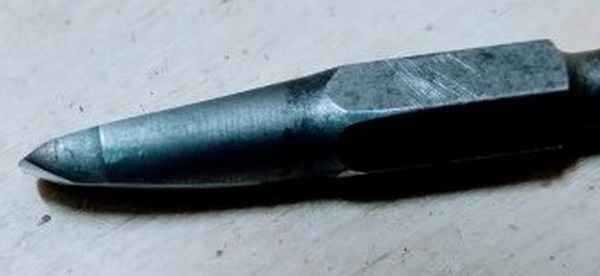

Что можно сделать из старых бит для шуруповёрта

Если обрезать кончик биты, и после этого заточить его на точильном станке, то можно сделать прямую шлицевую отвёртку, своими руками. Такую отвёртку можно вставлять прямо в шуруповёрт и эффективно использовать её для закручивания различных метизов.

Нужно сказать, что если бита была хорошая, но просто выработалась со временем, то шлицевая отвёртка из неё будет ничуть не хуже. Таким образом, можно вдохнуть вторую жизнь в старые биты от шуруповёрта, потратив, на все про все, не более получаса.

Ну а если вам часто приходится сверлить металлические изделия, то, вам просто не обойтись без кернера. Корнер — это такое приспособление, которое позволяет сверлу не скользить по металлу, а вам, сделать отверстие в нужном месте. Конечно же, можно купить уже готовый кернер по металлу, но зачем тратить лишние деньги, если его можно сделать из старой биты от шуруповёрта.

Для изготовления кернера потребуется точильный станок, или на крайний случай болгарка с диском для резки металла. Все что потребуется сделать, так это сточить край биты и сделать её острой. Также необходимо заточить биту сбоку, чтобы она стала круглого диаметра.

Что потребуется для создания велосипеда с электроприводом

Упавший с высоты шуруповёрт, у которого разбился корпус – не редкость. Обычно такое электрооборудование отправляется в утиль или на полку «до лучших времён». Реже, если корпус не слишком сильно повреждён, его склеивают, перематывают скотчем или изолентой и продолжают использовать ещё какое-то время. Но в сегодняшней статье речь пойдёт именно о полностью разбитом корпусе.

Для изготовления велосипеда с электроприводом понадобится:

рабочий двигатель с кнопкой;
звёздочка от велосипеда;
сантехнический хомут;
две гайки, подходящие к резьбе приводного вала шуруповёрта.

Ну и, конечно же, сам велосипед, который будет переделываться. Остальные мелкие детали, необходимые для сборки кронштейна крепления двигателя, будут обозначены по ходу производства работ.

ФОТО: YouTube.comВсё, что нужно для привода велосипеда с электромотором

Делаем кузов «вездехода»

Точки крепления — в том месте, где у «донора» были педали. Для крепления задней части на раме необходимо сделать выступы, которые будут служить дополнительными ребрами жесткости. Для аккумулятора необходимо сделать корзинку из сварного профиля.

Предпочтительнее сделать одну часть кузова откидной, закрепив ее на подходящих по габаритам шарнирах. В этом случае вам легко будет снять аккумулятор для его обслуживания. Если нет подходящей трубы, раму легко можно сделать из старых стульев со стальным каркасом. Для подвески идеально подходят запасные части от качественных детских колясок.

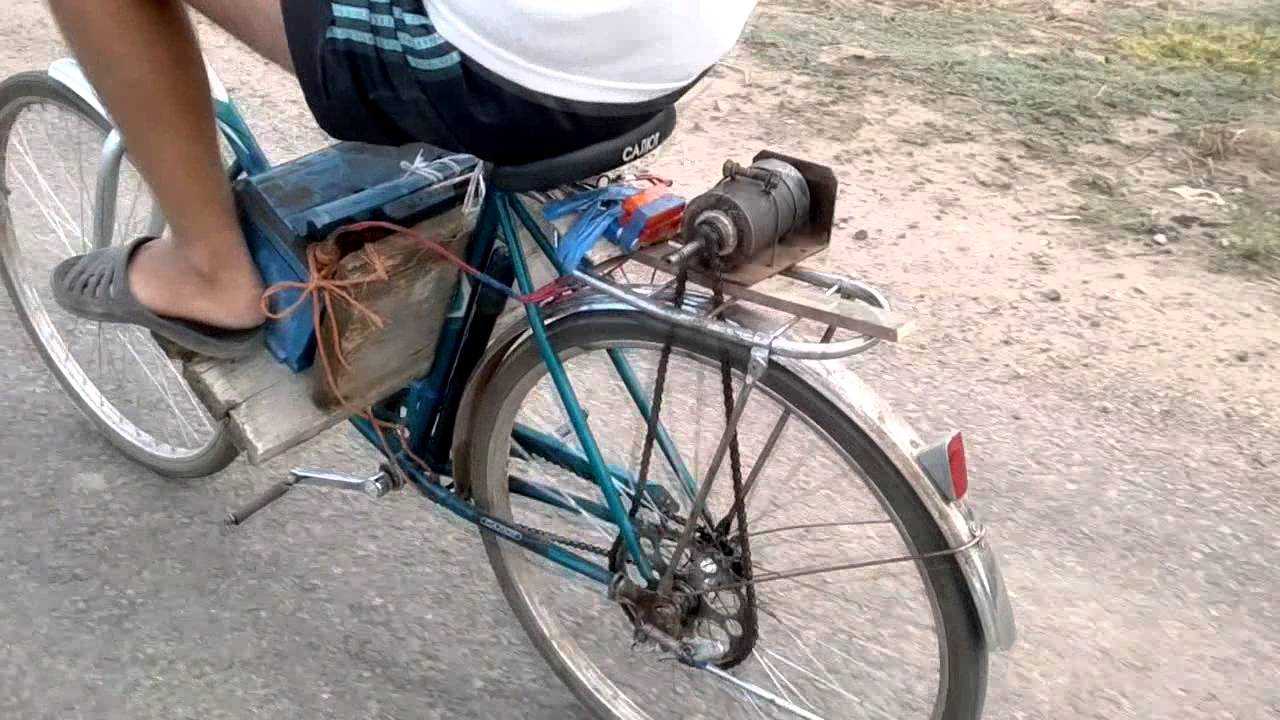

Сборка велосипеда на электроприводе от старого шуруповёрта

Когда все детали подготовлены, можно переходить непосредственно к сборке. Но сначала следует подготовить сам велосипед.

С него удаляются некоторые детали, а именно:

педали (они больше не нужны);
багажник (будет переставлен вперёд);
цепь (с ней придётся ещё поработать).

Вот теперь велосипед готов, и можно приступать. Крепёж кронштейна осуществляется на «уши», на которых фиксировался багажник. При этом лапка должна упираться в раму.

ФОТО: YouTube.comКронштейн уже на месте, осталось установить двигатель

Установка электродвигателя на кронштейн

Здесь всё просто. Сквозь прорезь при помощи подходящего болта электродвигатель крепится на платформе. Протягивать соединение на этом этапе не нужно.

ФОТО: YouTube.comДвигатель на месте, но пока соединение не протянуто

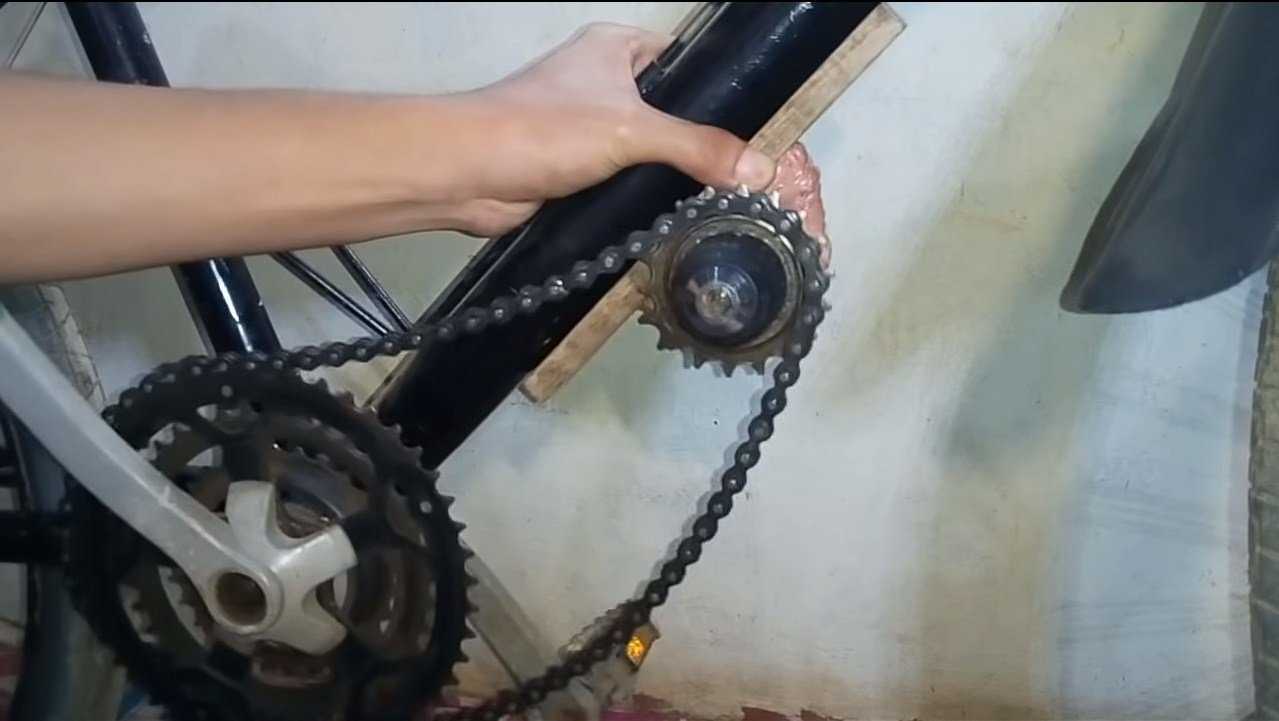

Подгонка цепи по длине

Снятую с велосипеда цепь придётся подогнать по длине, удалив лишние звенья. В конечном итоге она должна немного провисать для возможности доработок.

ФОТО: YouTube.comЦепь нужно подогнать по длине, удалив лишние звенья

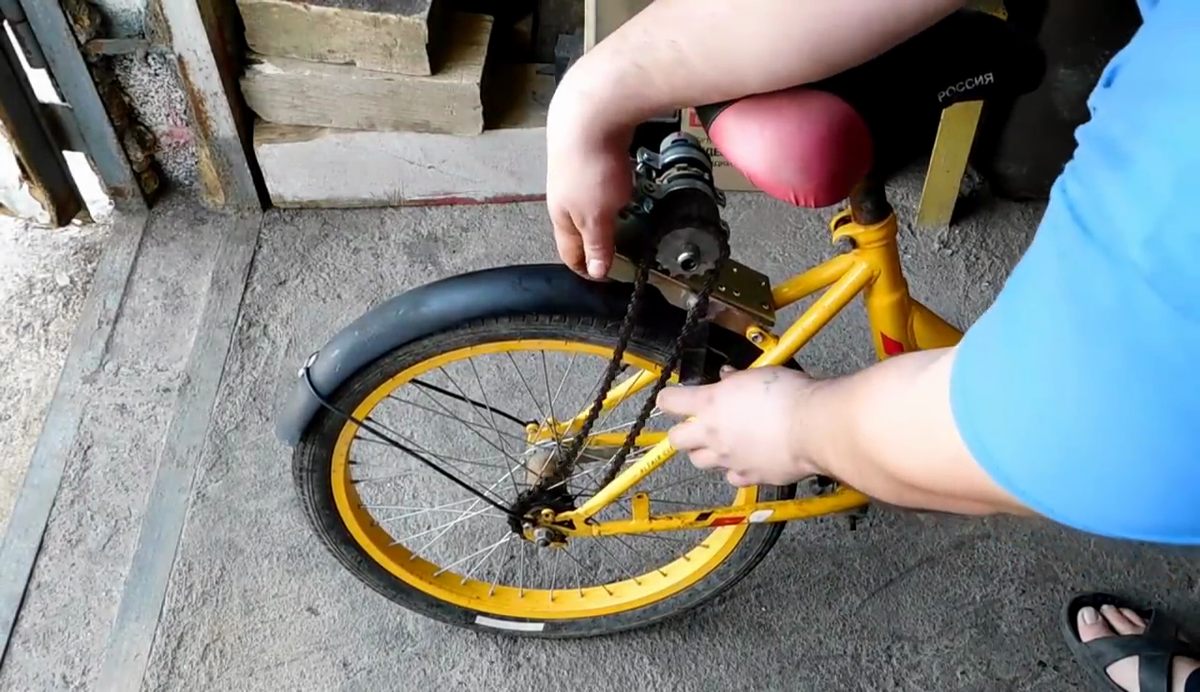

Регулировка натяжения цепи

Кронштейн подвижен, поэтому его нужно поднять вверх, подвинуть упорную лапку и зафиксировать все соединения в нужном положении.

ФОТО: YouTube.comЦепь натянута, соединения зафиксированы, теперь будет самое интересное

Монтаж электрооборудования

Кнопку включения электродвигателя нужно установить на руле, а значит, придётся удлинить провода. Для этого можно воспользоваться обычным паяльником. Сами жилы следует провести в гофре для защиты.

ФОТО: YouTube.comПровода нужно удлинить для возможности установки кнопки на руле велосипедаФОТО: YouTube.comКнопка удобно фиксируется на руле

Попутно выводится и провод питания, который пойдёт на аккумулятор.

Установка и подключение АКБ

Пришло время установить багажник. Он необходим для размещения аккумулятора. Поставить его над передним колесом несложно, достаточно вкрутить 4 фиксирующих винта. Практически на всех велосипедах такая переустановка предусмотрена.

ФОТО: YouTube.comБагажник, снятый сзади, устанавливается над передним колесом

На установленный багажник помещается автомобильный аккумулятор, к которому и подключаются провода от кнопки. Сам АКБ надёжно фиксируется скобами, чтобы не соскользнул во время движения.

ФОТО: YouTube.comАКБ на месте, сборка завершена, пора в дорогу

Подключение шуруповёрта к зарядному устройству

Последовательность действий:

Припаять или прицепить зажимами «крокодил» к клеммам зарядного устройства два провода.
Разобрать старый аккумулятор и вынуть из него севшие элементы.
Просверлить в корпусе аккумулятора отверстие для кабеля, продеть кабель в отверстие. Желательно уплотнить соединение изолентой или термоусадочной трубкой, чтобы провод не вырвался из корпуса.
Удалённые из аккумулятора элементы нарушат развесовку шуруповёрта — рука будет уставать. Чтобы восстановить баланс, в корпус следует поместить груз — это может быть плотное дерево или кусок резины.
Припаять кабель к клеммам бывшего аккумулятора, подключаемым к шуруповёрту.
Собрать корпус аккумулятора.
Остаётся испытать обновлённый инструмент в работе.

Монтаж готового блока питания в корпусе старого аккумулятора

Порядок действий:

Разобрать старый аккумулятор и вынуть из него неработающие элементы.
Установить блок питания в корпус аккумулятора. Подключить контакты высокого напряжения и клеммы низкого напряжения.
Собрать и закрыть корпус аккумулятора.
Установить аккумулятор в шуруповёрт.
Включить вилку блока питания в розетку и проверить обновлённый сетевой инструмент в работе.

Самодельный блок питания

Пошаговая инструкция:

Разобрать корпус старого аккумулятора, вынуть из него севшие батареи.
Установить элементы электрической схемы блока питания на монтажную плату, припаять контакты.
Установить собранную плату в корпус. Проверить тестером наличие напряжения на выходе.
Подключить провода низкого напряжения к клеммам старого аккумулятора. Собрать корпус.
Подключить шуруповёрт к электрической сети и проверить его работу.

Подключение к внешнему блоку питания

Что делать:

Разобрать шуруповёрт и найти внутри провода питания мотора. Установить в корпус разъём для источника питания и припаять провода к разъёму. Закрепить провода термоклеем.
Подобрать подходящий блок питания, например, от ноутбука. Подобрать к нему переходник для разъёма низкого напряжения.
Подключить шуруповёрт к новому блоку питания и проверить его работу.

Подключение к блоку питания от компьютера

Инструкция:

Найти или купить блок питания от компьютера, мощностью не менее 300 Вт.
Разобрать корпус шуруповёрта. Найти внутри провода питания двигателя. Припаять к проводам разъёмы для компьютерного блока питания.
Вывести из корпуса разъёмы для подключения компьютерного блока питания.
Подключить шуруповёрт к новому блоку питания.
Включить блок питания в сеть и проверить работу прибора.

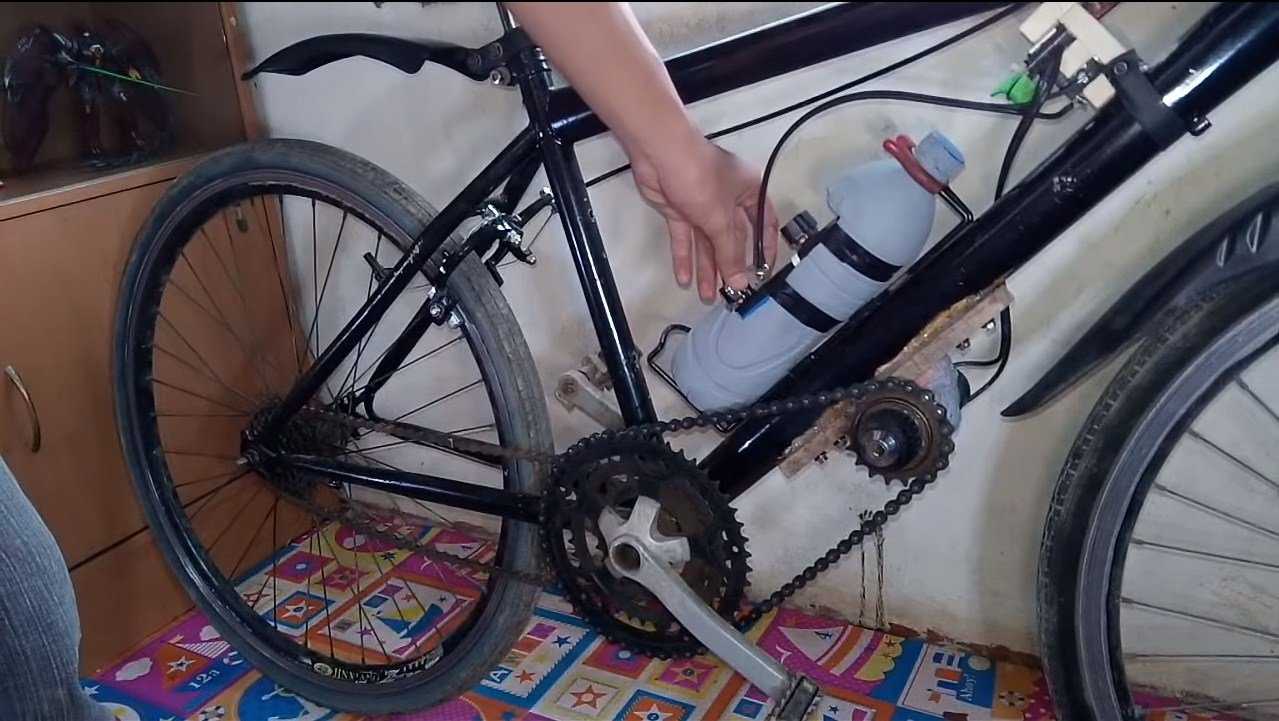

Как сделать своими руками

Сделать электровелосипед из шуруповерта в домашних условиях несложно, если действовать поэтапно:

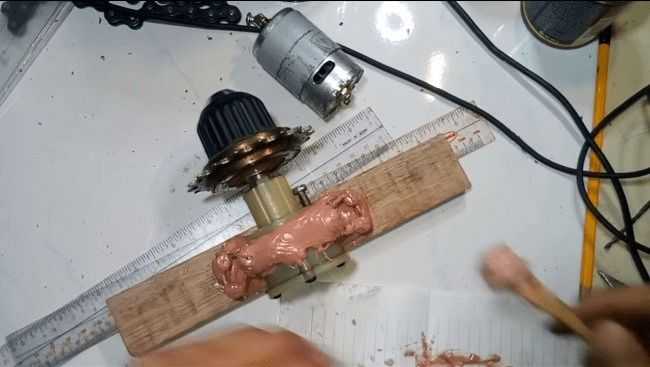

В первую очередь нужно разобрать шуруповерт и достать из него двигатель с редуктором. Для этого раскрутите корпус и вскройте его. Окрутите патрон, выньте двигатель с редуктором и трещоткой, а также кнопку с регулировкой. Хорошо очистите детали от грязи и верните их назад (все, кроме кнопки). Соберите корпус, но без патрона.
Отрежьте нижнюю часть корпуса (ручку). Она больше не понадобится.

На вал шуруповерта присоедините звездочку. Если ее диаметр намного больше диаметра вала шуруповерта, необходимо взять вал с того же мотора, что и звездочка. Отпилите небольшую часть этого вала и наденьте его на вал электроинструмента, как втулку. Поверх вала через шпонку одевается шестерня. Затем закрутите его гайкой и шурупом от патрона.

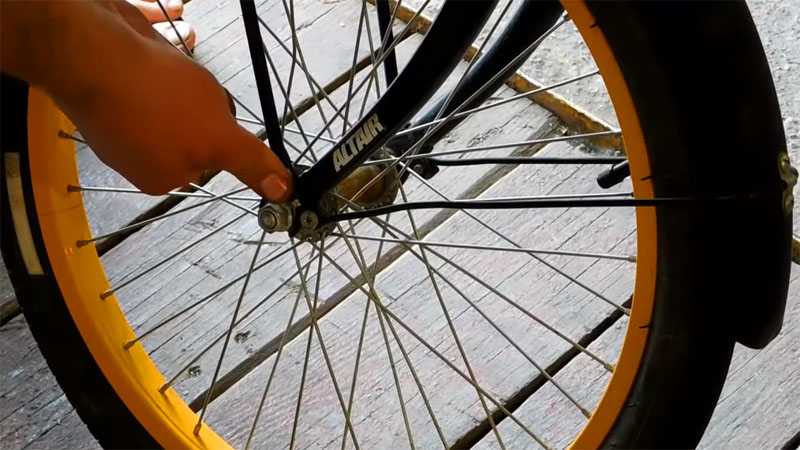

На переднее колесо велосипеда оденьте пластиковую шайбу, которая предупредит трение по спицам.
Отсоедините шатун от звездочки и оставьте одну звездочку. Оденьте ее на втулку переднего колеса.

Поверх установленной звездочки оденьте шайбу с болтами (можно заменить чем-то другим). С другой стороны зафиксируйте звездочку при помощи небольших металлических пластин, одетых на болты и закрепленных гайками. Под пластины следует положить прокладку.

Теперь нужно подготовленный двигатель закрепить на доске или на кронштейне. Во втором случае дополнительно потребуется сварка, полученная конструкция будет более надежной. Рядом с двигателем прикрепите и аккумулятор, к которому нужно подсоединить двигатель и кнопку включения.

Кнопка включения монтируется на руле и соединяется с АКБ проводами. Все элементы будущего электровелосипеда нужно надежно закреплять, чтобы они не соскальзывали в ходе движения.
Натяните цепь через двигатель, подбирая необходимую длину.

После этого можно приступать к испытанию полученного электровелосипеда. В первый раз делать это лучше всего на месте, подняв заднее колесо. Если все в порядке, можно проехаться недалеко.

Такой самодельный электровелосипед из шуруповерта – замечательная идея, выполнить которую под силу почти любому человеку. Но нужно понимать, что длительно езды зависит от мощности аккумулятора. Поэтому рекомендуется выбирать мощный АКБ, который обеспечит езду на велосипеде в течение нескольких часов.

Изготовление насадки для шуруповерта из ручной дрели

Мало кто знает о том, что можно сделать из старой дрели, поэтому не торопитесь утилизировать или продавать этот бесценный инструмент. Из него можно изготовить приспособление для шуруповерта, которое предназначено для завинчивания и вывинчивания разных крепежей. Это могут быть не только длинные саморезы, но еще и болты с гайками. Секрет этого устройства в том, что сделать из старой дрели можно очень полезную вещь, которая позволит добираться до труднодоступных мест с последующим вывинчиванием крепежных изделий.

Принцип изготовления насадки или приспособления под шуруповерт из ручной дрели заключается в выполнении таких манипуляций:

Для начала освобождаем инструмент от лишних деталей. Для этого следует демонтировать патрон с инструмента, а также рукоятку
Демонтируется также упорная пятка, которая в новом приспособлении не понадобится
Вал, на котором располагался патрон, имеет достаточно большой диаметр. В патрон шуруповерта установить вал такого диаметра не получится, поэтому приступаем к его стачиванию
Стачивать вал для уменьшения его диаметра рекомендуется на токарном станке. Использование для таких целей наждачного круга или болгарки не рекомендовано, так как стачивание получится неравномерным
Чтобы сточить вал на токарном станке, его понадобится изначально демонтировать с инструмента. Сделать это не трудно. В механизме возле конической шестерни, которая посажена на валу, находится отверстие со шплинтом. Этот шплинт необходимо выбить, тем самым разъединив шестеренку с валом
После стачивания вала до 8-10 мм на токарном станке, его следует установить на место, не забыв зашплинтовать. Вал изготовлен из каленой стали, поэтому перед тем, как его стачивать, рекомендуется проделать термообработку (нагреть его паяльной лампой)
Вал перемещается при помощи шарикового подшипника, который можно смазать, чтобы продлить срок его службы
Первая часть работы выполнена. Вал, который был сточен, на новом приспособлении будет применяться в качестве передаточного устройства. Рабочим элементом на приспособлении будет вал, на котором крепилась рукоятка
Второй вал имеет специфичную шестигранную форму, которую следует также обработать, чтобы можно было надевать на него торцевые головки или другие насадки. Самый простой вариант — это сделать из шестигранной формы торцевого выступа квадратную под закрепление головок
Сделать это можно при помощи болгарки и отрезного круга. При этом на такой вал можно будет устанавливать только головки для завинчивания и вывинчивания болтовых соединений
Если планируется применять приспособление для других целей, то на валу можно нарезать резьбы, предварительно сделав его цилиндрической формы и обточив до нужных размеров
На нарезанную резьбу необходимо завинтить патрон от дрели, в который можно устанавливать различные насадки — биты, миксеры, сверла, фрезы и т.п.
Учтите также, что для установки патрона на вторичный вал приспособления, понадобится также нарезать внутреннюю резьбу для контрольного закрепления цангового патрона
В завершении изготовления приспособления из старой ручной дрели необходимо отрезать оставшуюся часть, на которой крепилась упорная лапка
После этого самодельная приспособа готова к применению. Остается закрепить ее в патроне шуруповерта, и протестировать

Достоинство такого приспособления заключается в увеличении силы момента. Шуруповерт приводит в движение шестерню малого диаметра, которая передает усилие на большую шестеренку. К большой шестерне крепится малая, передаваемая усилие на вторую большую шестерню, на которой расположен вторичный вал, тем самым снижается скорость вращения, а значит, усиливается момент. В итоге приспособа позволяет выкручивать и срывать прикипевшие и заржавевшие болтовые соединения. Однако не забывайте, что главную роль выполняет шуруповерт, который должен иметь необходимый запас мощности, иначе может пострадать его двигатель.

Использование в саду

Мы – часть природы. Как гармонически любой из нас ощущает себя в саду, на даче либо приусадебном участке. Ровно стриженный газон, прополотые грядки веселят наш взгляд. Вот только вручную достигнуть такового результата очень тяжело. Ноющая спина, порезанные травкой пальцы можно исключить из собственной жизни, если применить изобретательность и при помощи примитивнейших инструментов сконструировать садовый триммер, либо газонокосилку, как нам привычней этот инструмент именовать.

Сделать таковой триммер можно совсем не сложно. Для этого необходимо:

Шуруповерт с аккумулятором;
Диск для полировки кузова;
Два канцелярских лезвия;
Два самореза.

Создание инструмента в буквальном смысле займет несколько минут. На диск для полировки кузова прикручиваются саморезами два канцелярских лезвия. Только прикручиваются не агрессивно, а так, чтоб просто «болтались». Таковой вариант соединения позволяет лезвиям не ламаться, а закладываться при соприкосновении с препятствием. Сам диск с уже прикрепленными лезвиями устанавливается в шуруповерт, естественно режущим инвентарем вниз. Инструмент готов к работе!

Таковой любительский триммер дозволит косить травку в недоступных, узеньких местах, в междурядьях либо там, где есть перегородки. Конечно, бесспорным «плюсом» является экономия времени и сил, которые вы затрачиваете на прополку вручную. Минусов видится только два – для вас все-же придется наклоняться и в таковой позе срезать травку, а после чего собирать ее вручную.

Есть и своя специфичность. С высочайшей травой таким инвентарем необходимо «бороться» по-особому. Поначалу срезать вершину, а позже основание, потому что длинноватая травка может запутываться на основании диска. Позже ее вручную требуется снимать.

Конечно, по-сравнению с газонокосилками, триммерами и измельчителями производственного типа таковой инструмент смотрится аматорским. Но лучше «маленький помощник» на данный момент, ежели превосходные планы по покупке дорогой газонокосилки в будущем…

Кронштейн для крепления электродвигателя к велосипеду

Для изготовления этой детали понадобится металлическая пластина и отрезок швеллера. Найти подобные детали несложно в гараже или на любой приёмке металла.

ФОТО: YouTube.comВот такие стальные детали необходимы для изготовления кронштейна

Эти детали необходимо сварить между собой, после чего сделать в пластине прорезь при помощи болгарки. Она послужит для крепления электродвигателя болтом. Обычное отверстие здесь не подойдёт, крепление должно быть подвижным, чтобы можно было выставлять соосность ведущей и ведомой звёздочек. Если её не выставить, цепь слетит, не дав проехать даже метра.

ФОТО: YouTube.comДетали сварены, паз прорезан, осталась пара мелочей

Упорная лапка, и для чего она нужна

Изготовление упорной лапки кронштейна – процесс сугубо индивидуальный для каждой модели и марки велосипеда. В фотопримере будет показана подобная деталь для того, чтобы читатель понял, как она выглядит. А служить она будет для регулировки натяжения цепи. Крепится упорная лапка на болт с гайкой, соединение остаётся подвижным до полной затяжки.

ФОТО: YouTube.comВыгнутая стальная полоса служит упорной лапкой для регулировки натяжения цепи

Что можно сделать из двигателя от шуруповерта

Самодельный ветрогенератор своими руками.

Пошаговое руководство как сделать из старого или не очень старого шуруповерта ветрогенератор, и спасти планету от глобального потепления

Вот внутренности исправного, но по причине севших аккумуляторов, совершенно ни к чему не пригодного шуруповерта.

В принципе почти готовая конструкция ветряка, как Вы видите все гениальное просто – зажимаем вал двигателя в зажимной патрон а шестерня на другом конце будет использоваться для крепления лопастей, кстати, данное решение позволяет в два счета собрать генератор из любого двигателя, да и патрон с шестерней можно взять от сломанной дрели.

Вырезаем круглую пластину для крепления лопастей из стали, желательно нержавейки, но подойдет любая достаточная по толщине чтобы не погнуло во время грозы, например.

Трубку подбираем с внутренним диаметром равным или чуть большим диаметру подшипников и распиливаем вдоль на две части.

Вот одна половинка трубки надета на подшипники.

Крепления для подшипников придется поискать, но в принципе здесь тоже очень много разных вариантов.

Вся конструкция размещается в банке из под кофе.

С двух сторон используются пластиковые крышки из под кофе, их для надежности надо посадить на герметик и обмотать изолентой.

Для штанги, например можно использовать раздвижную вешалку для одежды.

Провод будет проходить внутри штанги, и выводиться снизу.

Самодельный ветрогенератор готов. Надеюсь, вам понравилась эта самоделка, смотрите здесь еще интересные самоделки.

Создание электромотора

Как уже было сказано ранее, начинать делать электромоторчик своими руками необходимо с создания подъемного механизма для крыльчатки. Он позволит поднимать данный элемент над водой. Для его создания необходимо приварить трубку из металла к заранее подготовленным струбцинам.

На эту трубку необходимо сначала прикрепить базу (каркас, имеющий вид пирамиды, направленной меньшим основанием в направлении воды). На большом основании крепится станина, на нижний край приваривается еще одна трубка. На станине устанавливается подшипник. Через него и трубку, приваренную снизу, необходимо пропустить вал.

В качестве вала можно использовать трубку или проволоку. Однако первый вариант более удачный:

во-первых, на трубку можно будет прикрепить подшипники (на обоих концах) что уменьшит силу трения;
во-вторых, желательно, чтобы данный вал был тонким, но крепким. В случае с проволокой придется использовать изделие большого диаметра.

После того, как все действия закончены, можно переходить к следующему этапу. Следующий шаг – установка редуктора и пропеллеров.

Редуктор/пропеллер

По бокам вала рекомендуется прикрепить редукторы. Желательно предварительно создать их самостоятельно, ориентируясь на параметры электрического двигателя. Однако данный процесс может занять очень много времени. Поэтому можно купить устройство или использовать редукторы, установленные на болгарке.

В зависимости от конкретного двигателя может понадобится один или два редуктора. При выборе устройства необходимо ориентироваться на одно основное правило – желательно, чтобы передающее число было небольшим. Оптимально, если редуктор будет способен понижать обороты в 5 раз. Это обеспечит нормальный ход плавательного средства.

Нижний редуктор необходим для горизонтального монтажа винта. Если используется редуктор от такого инструмента, как болгарка, достаточно будет зажать его в патроне от дрели. В качестве пропеллера также можно использовать элементы других устройств. Если такового нет, можно сделать самодельный винт. Для этого необходимо:

Вырезать квадрат (длина одной стороны – тридцать сантиметров). Просверлить в его центре отверстие. Сделать прорези по диагонали (расстояние между прорезями должно быть не менее пяти сантиметров). Образовавшимся лопастям необходимо придать округлый вид

Важно, чтобы размер лопастей был одинаков, в противном случае возможно возникновение сторонних вибраций.. Читать также: Как чистить циклонный фильтр пылесоса. Читать также: Как чистить циклонный фильтр пылесоса

Читать также: Как чистить циклонный фильтр пылесоса

Закрепить пропеллер на валу можно при помощи болта и гайки. Именно для этого в центре металлического листа делалось отверстие.

Последние доработки

Далее необходимо соединить редуктор с мотором, то есть, с дрелью. Сделать это просто – достаточно зажать редуктор в патроне дрели, как уже было сказано ранее. Если же база не совпадает с размером дрели, необходимо использовать дополнительную трубку.

Трубку необходимо плотно надеть на вал. Чтобы последний не вращался в ней, нужна надежная фиксация. Обеспечить ее можно, проделав сквозное отверстие в трубке и валу. Далее оба элемента необходимо зафиксировать шпилькой. Такая фиксация предотвратит вращательные движения вала.

После того как устройство будет готово, самодельный лодочный электромотор необходимо проверить. Достаточно набрать воды в ванну и запустить электромотор в ней. Если давление ощущается рукой, двигатель работает нормально. Можно крепить его к судну и проводить проверку в водоеме.

Как модернизовать оборудование?

Сверлильный станок

При изготовлении любительского настольного сверлильного станка также можно использовать детали шуруповёрта, а именно: двигатель, редуктор и патрон. Фиксировать сверлильную головку (патрон) практичнее всего двумя текстолитовыми хомутами

Важно, чтобы все отверстия хомутов находились на одной оси, перекосы тут недопустимы. Ограничительные стойки изготавливают из втулок, имеющих внутреннюю резьбу

Втулки подбирают одинаковых размеров, точно соответствующих просвету хомутов. Дополнительно нужно будет изготовить текстолитовый хомут с двумя капроновыми бобышками, который надевается на пруток. Затем устанавливается деревянный рычаг с пружиной, которая используется для отведения сверлильной головки. Питание подаётся от 150-ваттного трансформатора, его выходное напряжение не должно превышать характеристики агрегатов использующегося электроинструмента. Ещё понадобится установка диодного моста и конденсатора.

Шлифовальная машина

Шуруповёрты можно применять и при оборудовании домашних мастерских. Сегодня речь пойдёт о токарно-шлифовальном станке, на котором можно обрабатывать либо шлифовать небольшие деревянные изделия. В станину обычно превращают верстак по дереву. Главное, чтобы стол был идеально ровной поверхностью. Переднюю бабку и привод будет представлять собой наш электроинструмент. Его укладывают в специально выточенную деревянную форму и фиксируют при помощи держателя, например, хомута. Если верстак не планируется постоянно использовать в качестве станка, инструмент и его ложе обычно делают съёмным, в ином случае – прикручивают шурупами. В зажимное приспособление вставляется зубовая оправка. Заднюю бабку изготавливают из деревянной конструкции, включающей в себя регулировочный винт, заточенный конусно. Его устанавливают, учитывая соосность обеих бабок и инструментов, укреплённых на них. Конструкция задней бабки закрепляется при помощи струбцины. Для большего удобства и безопасности можно установить подручник.

Если вышла из строя домашняя угловая шлифмашина, то доступны более простые конструкции усовершенствования гайкошуруповёрта.

Они совершенно не представляют никакой сложности:

можно изготовить самодельную насадку из шпильки соответствующей толщины с применением гайки и шайбы;
в торговых сетях приобретается специальная насадка, на которую крепят шлифовальный диск;
иногда для установки специальной боковой насадки приходится демонтировать редуктор, это займёт определённое время, но в таком случае получившееся устройство больше будет напоминать шлифмашину типа «болгарка».

Такая замена шлифмашины на гайкошуруповёрт не будет полностью эффективной из-за разницы в скорости вращения шпинделя: у шуруповёртов она приблизительно в три раза ниже.

Внимание! Подобные усовершенствования требуют строгого соблюдения мер безопасности, так как применение реверса направления вращения может оказаться причиной серьёзной травмы
