Верстак своими руками: как правильно сделать слесарный стол, а также варианты готовых чертежей

Как сделать выдвижной ящик своими руками

Сегодня не так трудно смастерить деталь мебели самостоятельно. Подробная инструкция для изготовления подходящих выдвижных ящиков своими руками состоит из нескольких пунктов:

Планирование, расчет параметров изделия.
Подбор материалов для работы, направляющих.
Сборка заготовки.
Монтаж фурнитуры на изделие и корпус шкафа.

Изготовление ящика осуществляется в несколько этапов.Делают ящики, в основном, из ДСП и ДВП.

Расчет размера ящиков

Перед тем, как собирать конструкцию, необходимо сделать набросок будущей работы. Размер ее будет зависеть от множества факторов: общие параметры мебели, длина и ширина направляющих. Нужно точно подобрать три основных параметра:

Ширина. Эта цифра должна быть на 26 мм меньше внутренней ширины основного корпуса. По 13 мм с каждой стороны ящика нужно оставить для направляющих.
Длина. Измерив рулеткой внутреннюю глубину шкафа или тумбы и отняв от этого числа пару десятков миллиметров, можно получить необходимую цифру.
Высота стенок. По этому поводу нет каких-то обязательных стандартов, но производители мебели делают выдвижные ящики на 4-5 см меньше высоты фасада.

Внимательные расчеты позволят создать план, на основе которого даже новичок сможет создать подходящее изделие с первого раза.

Выбираем нужные направляющие

Выбор направляющих определяет функциональность результата. Это важная деталь, которая призвана не только направлять ящик, но и обеспечить максимальный комфорт в использовании мебели. Легкое движение, бесшумная работа, полный выкат – такие требования способна удовлетворить подходящая фурнитура.

От выбора направляющих зависит качество шкафа и комфорт в его пользовании.

Можно дать один действенный совет в этом вопросе. Если есть финансовая возможность, лучше сразу отдать предпочтение шариковой телескопической продукции

Если же предусматривается более бюджетный вариант – стоит обратить внимание на роликовые предложения

Все направляющие производятся с шагом 50 мм.

Процесс сборки ящика

Перед началом выполнения лучше сразу приготовить весь инструмент для выполнения работы. Это ручное оборудование, которое найдется в каждом доме. Для работы с ДСП и ДВП отлично подойдет следующее оборудование:

электродрель или шуруповерт;
лобзик, тоже лучше электрический;
измерительные приборы (линейка, строительный угол, рулетка);
карандаш для чертежей и отметок;
меламиновая лента для кромки;
утюг, сухая тряпка;
конфирматы, шурупы, гвозди;
направляющие;
сам материал, из которого будем вырезать дно и стенки ящика;
чертеж с параметрами будущей поделки.

Перед работой нужно подготовить все необходимые инструменты.

Подготовив все необходимое, можно приступать к работе. Процесс изготовления происходит в четкой последовательности:

Деталировка выдвижного ящика. Наносим разметку и вырезаем все элементы заготовки из подготовленных материалов, согласно чертежам.
Просверливаем отверстия для крепежей.
Сборка каркаса с помощью конфирматов, по одному на каждый угол. Если высота превышает 15 см, то лучше использовать по два винта.
Присоединение дна к основе. Сначала оно набивается гвоздями, далее усиливается саморезами.
Проклейка торцов со спилами меламиновой лентой. Сделать это можно с помощью сухой тряпки и утюга. Электроприбор следует включить на половину мощности.

Осмотрев результат, можно приступать к последнему этапу – креплению направляющих. Это важная работа, определяющая функциональность и долговечность изделия в дальнейшем.

Крепление направляющих

Какой бы тип направляющих мы ни выбрали, монтаж комплектующих для выката пройдет в одинаковой последовательности:

Разбор приобретенной конструкции на две части, одна из которых будет присоединяться к коробу, другая – к корпусу мебели.
Нанесение разметки под крепежи для фурнитуры.
Прикрепление полозьев к бортам короба и внутренней стороне тумбы.

После этого можно смело проверять работу направляющих и качество выдвижения ящика из тумбы.

Внимательно следуя инструкции, можно легко смастерить выдвижные ящики в домашних условиях. Для этого не нужно специального оборудования или дорогостоящих материалов. Но в результате можно получить красивое и удобное изделие, которое будет гармонично дополнять основную мебель, расширяя ее функциональность.

Инструкция, как сделать верстак своими руками

Заранее проводят замеры помещения в гараже или мастерской, чтобы определить комфортные габариты будущего строения.
На чертеже отображают размеры, особенности конструкции, расположение всего инструментария, осветительных приборов, розеток.
Первым монтируют каркас (после проведения предварительной обработки и шлифовки поверхностей).
Для крепления используют саморезы и металлические уголки.
Следующий этап работы – это изготовление столешниц. Желательно строить столешницу в виде цельной пластины, поверхность которой надежно защищена от действия химических веществ, составом, лакокрасочных изделий и возможного возгорания (от искр при резке металла или сварке).

После сборки остова приступают к внутреннему оформлению: монтируют полки, выдвижные ящики, крючки, внутренние осветительные приборы. На наружной поверхности устанавливают инструменты и струбцины для фиксации деталей, старой мебели, автомобильных запчастей.

Расчет выдвижных ящиков

Чтобы не было путаницы и недопонимания, определим исходные данные:

Мебель изготовлена из ламинированного ДСП толщиной 16 мм, для днища используется ДВП толщиной 4 мм.

Ширина шкафа/тумбы (внешнего габарита) = Х.
Высота ниши под установку выдвижных ящиков в шкафу/тумбе (за минусом накладной столешницы) = Y.
Глубина стоевой (боковины) шкафа/тумбы = Z.

Расчет фасада ящика

Как ни крути, расчет внутренней части короба во многом зависит от фасадной части.

Фасад может быть внутренним (закатываться за боковые стенки корпуса) и накладным.

Как видно из чертежа, выбор накладного или внутреннего фасада может повлиять на глубину ящика. В случае вкладного он закатывается глубже на толщину фасада (-20 мм от глубины стоевой).

Высота фасада ящиков обычно варьируется в пределах 150-200 мм. Все зависит от того, что будет храниться внутри. Под документы и канцелярские принадлежности в офисных тумбах делают ящики поменьше, глубиной 120-150 мм, редко 180 мм. Бельевые ящики комода проектируют поглубже, начиная от 180 мм и заканчивая 250 мм. Под игрушки и постельные принадлежности ящики могут быть еще глубже по высоте фасада, но в этом случае обязательно нужно усиливать дно, ребром жесткости или перегородками.

Размер фасадов выдвижных ящиков с учетом технологического зазора рассчитывается по аналогии с остальными дверцами, более подробно можно почитать здесь. Если кратко – от габаритов по внешнему периметру отнимается 2-3 мм, между соседними фасадами зазор также составляет 2-3 мм.

Пример, как рассчитать фасады для двух выдвижных ящиков относительно нашей тумбы с габаритами X*Y*Z.

Внутренний фасад: (X-16*2-3)x((Y-16*2)/2-3)
Накладной фасад: (X-3)x(Y/2-3)

Высота и длина фасада может меняться местами, если есть текстура и желаемое направление рисунка – продольное или поперечное. При кромлении фасадов ПВХ по периметру необходимо учесть толщину кромки!

Как рассчитать боковину ящика

Направляющие для выдвижных ящиков предлагаются в продаже с шагом 50, начиная от 250 мм и заканчивая 550/600 мм. У производителей фурнитуры в каталогах всегда есть подобная раскладка, по которой можно сориентироваться в размерах и разметке под крепеж.

размеры роликовых направляющихразмеры шариковых направляющих

Таким образом, и глубина боковин ящиков берется с шагом 50. Для самых неглубоких ящиков 250 мм, и далее, соотнося глубину стоевой шкафа/тумбы с длиной подходящей направляющей – 300, 350, 400 мм и т.д.

Самая узкая боковина шкафа/тумбы для встраивания – 260 мм для накладного фасада и 280 мм для внутреннего фасада (под направляющую 250 мм). Требуемый зазор по переднему краю для монтажа обычно 2 мм. Сзади зазор произвольный, от 1-2 см и до 5см. Если остается больше, лучше приобрести направляющие подлиннее, чтобы не терять пространство за ящиком. Получается:

(глубина ящика)=длине направляющей и меньше Z не более чем на 50 мм.

Как рассчитать лоб (переднюю и заднюю часть) ящика

Если опять же обратиться к каталогам производителей, то можно увидеть, что зазор между боковинами корпуса шкафа/тумбы и ящиков составляет порядка 12,5-12,7 мм.

На самом деле, при расчетах эти цифры округляют, вычитая 13 мм. Так выдвижной ящик более свободно ходит и проще регулируется.

На чертеже схема расчета ящика наглядна и понятна. Таким образом, для расчета «лба» выдвижного ящика нужно отнять от габаритов шкафа/тумбы толщину ДСП 4 раза (по 2 с каждой стороны) и зазор 13 мм также с двух сторон. 16*4+13*2=90. Получается:

(длина лба)=Х-90мм.

Как рассчитать глубину ящика

Относительно глубины особых стандартов нет. Обычно под фасадом (Z5) оставляют 10-20 мм, а над фасадом 30-80 мм.

Таким образом, если, к примеру, высота фасада равна 150 мм, то глубина ящика будет порядка 80-100 мм. Я в расчетах опираюсь на карты кроя. Если уменьшение глубины ящиков позволит более компактно разместить детали на листе ЛДСП, то этим стоит воспользоваться. Бывают ситуации, когда несколько деталей вылазят на новый лист, а стоит «поиграть» с такими вот непринципиальными размерами деталей, как получается сэкономить на покупке целого листа с огромным остатком!

Расчет дна из ДВП

Есть два способа установить дно ДВП – внахлест и в паз. В первом случае дно прибивается к каркасу выдвижного ящика с обратной стороны. Во втором – задвигается в специальный паз.

При креплении внахлест отнимают на зазор 2мм. То есть ((длина лба)+16*2-2)х((глубина ящика)-2).
При глубине паза А мм с каждой стороны добавляют к внутреннему размеру (А-2) мм с каждой стороны. То есть ((длина лба)+ (А-2)*2)х((глубина ящика)-16*2+(А-2)*2).

Как сделать направляющие для станков своими руками?

Направляющие для самодельного станка, естественно, нужно делать своими руками, иначе зачем надо было начинать его изготовление.

Я живу в довольно маленьком городе, и выбор на строительном рынке у нас не слишком большой. А цены дерут зверские. Я долго мучился, заказывал из интернета, но однажды не выдержал. Почта, которая никогда не привозит ничего вовремя. транспортные компании, которые дерут за каждый лишний грамм огромные деньги.

В общем, вопрос встал – мне нужны направляющие для станков, и нужны прямо сейчас. Так как взять их неоткуда, пришлось делать самому. На выходе получилось очень симпатично, да и вполне функционально. Описывать сам процесс изготовления станины смысла нет, все и так понятно. Все запчасти, которые вам понадобятся, изображены на этом фото :

В умелых руках – 5 минут и готово.

Но, так как этот вариант не универсален, я начал копать дальше. Захотелось сделать рельс

Делал из дерева, крепил на металлическую основу. У станка рабочее поле вышло 1050 мм на 1050 мм – универсально и удобно. Первый вариант не устроил из-за тяжелого движения – почему-то была очень большая сила трения. Переделывал пару раз. Остановился на таком варианте – работают как часы!

Если не очень поняли по фото – вот схематичное изображение. Ничего сложного.

Дальше ушел в рельсы с головой, немного поколдовал и вышло как-то так:

Этот вариант местные мастера попросили у меня купить. Можно бизнес открывать.

В общем, я могу с уверенностью человека, который покопался в этой теме и попробовал все своими руками, сказать, что сделать своими руками направляющие для станков несложно, если вы дружите с руками, головой и инструментами. Главное – начните. Любые возникающие вопросы можно погуглить, но делать это лучше по ходу дела. Если начнете откладывать дело, пытаясь изучить все заранее, можете не приступить вообще.

Видео: ЧПУ своими руками (мебельные направляющие)

Верстак столярный складной

Стол в мастерскую своими руками можно изготовить самых различных конструкций. Ранее представленная пошаговая инструкция позволяет получить довольно массивную конструкцию, для установки которой потребуется много свободного места. При желании также можно провести создание конструкции, которая будет складываться и раскладываться при необходимости.

Раскладной верстак столярный для мастерской характеризуется следующим образом:

При соединении всех элементов применяются болты и другие разъемные элементы. За счет этого можно быстро разобрать конструкцию. Сварка в данном случае практически не применяется. Применение болтов и шурупов существенно снижает жесткость конструкции. Поэтому складные верстаки применяются при выполнении незначительных работ.
Как правило, для повышения мобильности верстака применяются легкие материалы. Примером можно назвать различный тонкостенный профиль. Лучше всего выбирать металл, который не реагирует на воздействие повышенной влажности. Именно поэтому верстак прослужит довольно долго.
Некоторые схемы предусматривают создание подвижных элементов, которые существенно повышают функциональность устройства. Примером назовем случай, когда следует размещать столешницу под определенным углом к несущему элементу. За счет этого размещается довольно большое количество направляющих.

Эти моменты следует учитывать при создании самодельного раскладного верстака.

В заключение отметим, что покупной верстак имеет достаточно высокую стоимость. Именно поэтому многие решают изготовить конструкцию своими руками. Конечно, для этого понадобится металл и другие элементы, которые можно только приобрести.

Состав верстака

Верстак «нашего» типа (условно, поскольку точно установить его происхождение невозможно) состоит из:

Подверстачья (в столярных верстаках), или станины (в слесарных), обеспечивающей устойчивость всего агрегата и эргономику рабочего места.
Крышки, коробчатой или в виде лотка, придающей рабочей области необходимую жесткость.
Полки; возможно, с лотком, гнездами, и упорами, на которой производятся рабочие операции.
Фартука, на котором развешивается инструмент. Фартук не обязательная принадлежность верстака, он может висеть на стене или быть заменен тумбой, стеллажом и пр.

Крышку с полкой чаще всего выполняют заодно, неразъемными, и называют просто крышкой, верстачной доской или столешницей. Для гашения вибраций полку всегда делают на основе (постели, подложке) из дерева. В слесарном верстаке постель накрывается стальным листом от 2 мм толщиной и может быть выполнена из хвойной древесины. Ее общая прочность достаточна, а стальная покрышка предохраняет дерево от местных повреждений и попадания техжидкостей. В столярном верстаке постель из качественной (без сучков, свилей, и др. дефектов) твердой мелкослойной древесины (дуб, бук, граб, вяз, орех) служит одновременно и полкой, в верстаке для дома ради ее упрощения не в ущерб качеству возможна и 2-слойная конструкция, см. далее.

Традиционная конструкция подверстачья, наоборот, разборная из того же дерева, что и полка столярного. Это исходит от мастеров-шабашников прошлого, перевозивших свое оборудование от заказчика к заказчику на телеге. Именно со станины/подверстачья и следует начинать разработку своего верстака не хуже, но проще традиционных.

Шаг 6: Сборка ящиков

Боковины ящика, фасад, задняя стенка были сделаны из порезанной на полоски фанеры толщиной 1,27 см.

Воспользовавшись фрезерным станком, вырежьте ручки в передней части каждого ящика. С помощью шлифовальной машинки, отшлифуйте все вырезанные участки. Собираем с помощью гвоздей, добавив по два винта для гипсокартона, на фронтальную сторону каждого ящика, что придаст дополнительную прочность конструкции.

Этот шаг был наиболее трудоемким потому, что нужно было вырезать, сделать пазы и зашлифовать 112 частей ящиков.

Сделаем два ящика длиной 120 см и один длиной 60 см. Эти нижние ящики глубиной 51 см. Они прекрасно подходят для хранения длинных предметов таких как: струбцины, шланги и т.д.

Где лучше встроить выдвижные ящики?

Лучше располагать выдвижные ящики на уровне не выше 1-1,2 м от пола, в нишах между стеллажными полками. Также можно сделать выдвижные ящики своими руками в нише со штангой под плечики.

В определении лучшего местоположения не стоит забывать, что ящики выдвигаются вперед и ничего не должно мешать их движению. Самая распространенная ошибка – проектировать их впритык к боковине, когда мебельная петля фасада может послужить невольной преградой для выдвижения ящика.

В шкафах-купе стоит избегать мест, находящихся вплотную к пересечению раздвижных дверей.

Если говорить о проектировании выдвижных ящиков, то лучше всего закладывать модуль с отдельными боковыми стенками. Крышка модуля будет служить дополнительной полкой, а боковины можно закрепить между перегородками шкафа на стяжные болты.

Преимущества встройки такого модуля в готовый шкаф очевидны:

Не придется освобождать шкаф от вещей, чтобы заняться установкой направляющих и регулировкой выдвижных ящиков. Ведь это довольно-таки пыльная работа.
Сначала к боковинам модуля можно прикрутить направляющие, а потом собрать его и установить ящики. В случае со встройкой ящиков сразу в шкаф придется подлазить в уже имеющуюся узкую нишу с инструментом, что более трудоемко и неудобно.
В процессе эксплуатации перегородки шкафа могли уже прогнуться из-за недостаточной жесткости конструкции и большой нагрузки на полки. А это значит – регулировать выдвижные ящики будет очень сложно. Если вообще возможно, при изначально неправильной геометрии ниши.

С установкой модуля же не возникнет никаких проблем, если он выполнен по внутренним размерам ниши.

На что обратить внимание, чтобы сделать выдвижные системы хранения своими руками

Прежде всего, нужно иметь представление о принципе самого выдвижения, чтобы его можно было воспроизвести в своем варианте. В большинстве случаев, из мебельных комплектующих нужно будет приобрести комплект направляющих и опорные, прямоходящие ролики.

Выдвижные бутылочницы своими руками

Варианты узких выдвижных бутылочниц с боковым креплением гораздо устойчивее, чем тех, что имеют центральное крепление по донышку. Это логически объясняется тем, что чем шире расстояние между опорными точками, тем устойчивее будет сам модуль.

Этим принципом стоит воспользоваться, чтобы сделать выдвижную бутылочницу из ДСП своими руками. Точно также закрепить модуль на боковую панель с помощью направляющих и «заполнить» оставшееся пространство нужными полками.

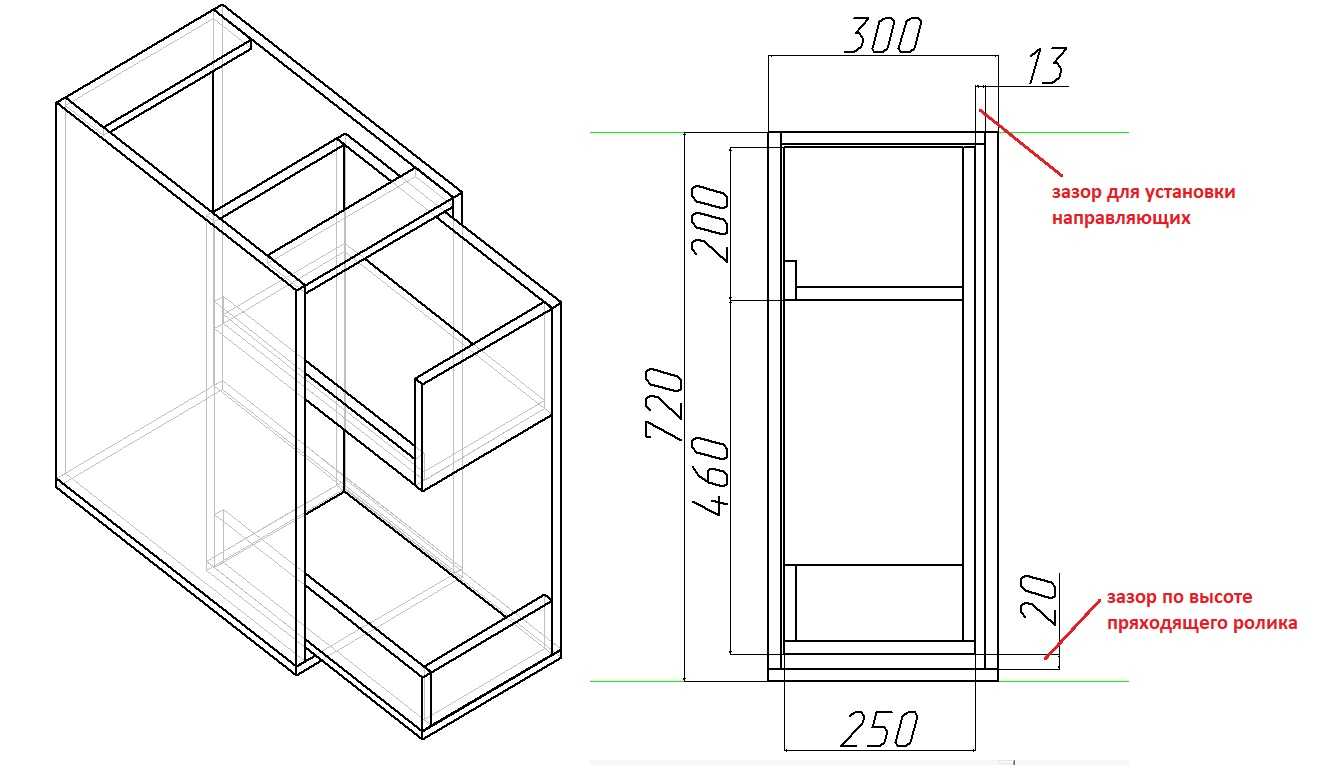

Чертеж:

Еще один вариант внутреннего наполнения из дерева.

И чертеж по аналогии с предыдущим.

Не лишним будет прикрутить опорный ролик с обратной стороны донышка, он немного снимет нагрузку с направляющих с другой стороны.

Также с его помощью можно задать ограничение выкатывания самого модуля бутылочницы (достаточно сделать какую-то преграду на его пути: прикрутить уголок, вбить полкодержатель и т.д.).

Но есть и другое решение ограничения движения – это небольшой выступ по верхнему краю задней стенки модуля бутылочницы из ДСП, который будет упираться в планку шкафа-тумбы.

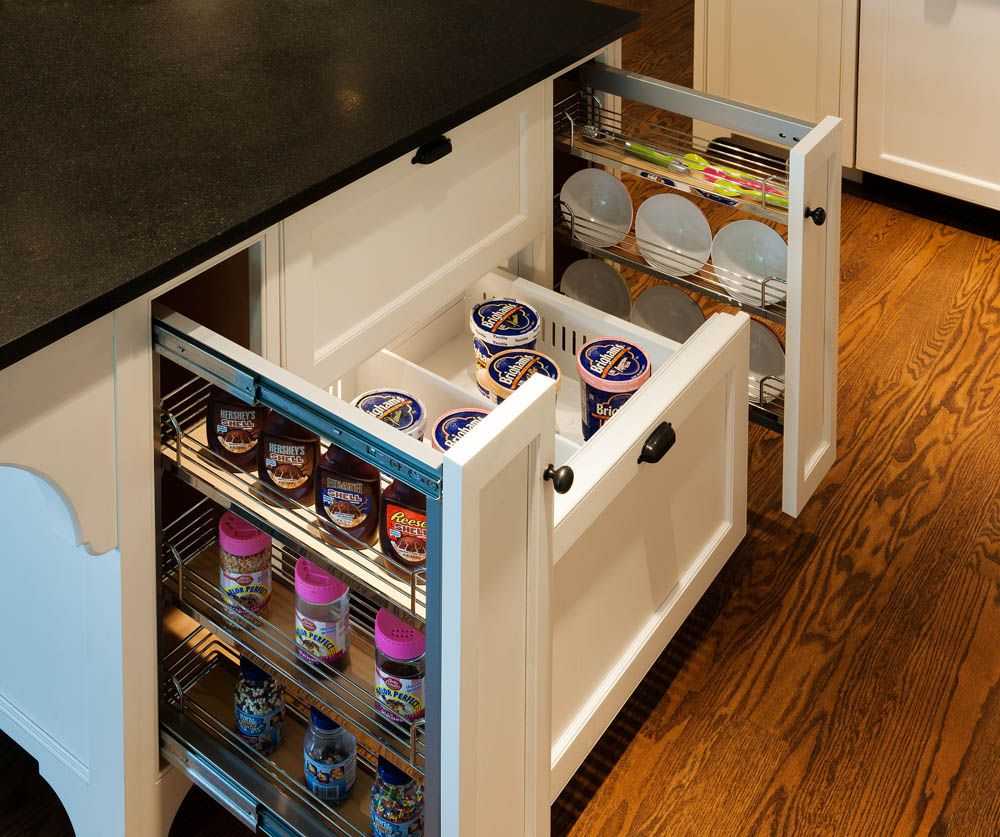

Карго системы хранения своими руками

Более широкие выдвижные кухонные системы хранения имеют несколько другую конструкцию: направляющие опираются о дно, при этом жесткая рамная конструкция обрамляет внутреннее наполнение с двух сторон.

Здесь логично основные элементы выдвижения сконцентрировать по донышку (опорные ролики, направляющие хорошей грузоподъёмности), а верхний ряд «поддержать» дополнительным креплением направляющих, чтобы модуль не болтался при выкатывании.

Тут советую располагать сами механизмы под дно каждого яруса, чтобы придать устойчивости. Так можно и расширить сам модуль на пару сантиметров, поскольку зазоры в 12,5-13мм будут уже под самой полкой согласно расчету выдвижного ящика в этом случае.

Лучше всего, конечно, использовать направляющие скрытого (нижнего) монтажа, эти комплектующие компактнее и эстетичней смотрятся.

Выдвижные колонны для хранения своими руками

Хорошая идея – встроить высокую выдвижную бутылочницу в узкий шкаф простенка (например, за холодильником). В интернете можно найти массу идей для воплощения с разным внутренним наполнением.

Как правило, такие стойки ездят на колесах по полу и фиксируются на боковую стенку с помощью направляющей.

Если все-таки планируется встроить бутылочницу из дерева своими руками в шкаф, то направляющие крепятся также по обе стороны короба, по способу, описанному выше.

Соосность в этом случае соблюдать не обязательно, лучше разносить направляющие по бокам на разные уровни.

Другой дело – широкие выдвижные колонны карго для хранения продуктовых запасов.

Здесь лучше использовать готовые системы выдвижения типа метабоксов и тандембоксов для оснащения.

Для уменьшения общего веса выдвижного элемента целесообразно некоторые из ярусов систем хранения не крепить к фасаду.

Слесарный верстак своими руками чертежи

Чтобы сделать любую конструкцию, необходимо иметь чертеж, схему, план – что-нибудь, от чего можно отталкиваться в своей работе. Если есть четкая модель, пол дела уже сделано, дальше делать слесарный верстак своими руками будет легче. Как вам, например, такой вариант?

Для жесткости здесь использован стальной уголок толщиной 5 мм с ребром 35 мм.
Для столешницы взят 2-х мм стальной лист, закрепленный на 50-ти мм доски.
Для полок толстые доски не нужны, можно использовать фанеру толщиной от 10 мм.
Также для ящиков и полок достаточно толщины уголка 3 мм, зачем зря железо переводить.

Если планируете стационарную конструкцию, укрепите конструкцию анкерными болтами (для бетонного пола), для деревянного – шурупами. По контуру деревянная столешница с металлическом листом на рабочей поверхности закрывается уголками 20х20. Не забывайте про технику безопасности, пропитайте деревянные детали огнеупорным составом. Полки можно сделать по своему усмотрению, открытыми или закрытыми, с дверцами, конечно, практичней, меньше пыли, к тому же их можно изготовить из фанеры. Здесь на схеме не показано, но вам надо заранее продумать, какое оборудование будете устанавливать на столешнице, чтобы предварительно просверлить крепежные отверстия. Также необходимо рассчитать количество и размер инструментов, возможно есть смысл установить еще специальный стенд с держателями.

Источник фото kak-cdelat.ru/prisposoblenie-i-instrumenti/177-kak-sdelat-slesarnyy-verstak-svoimi-rukami-chertezhi.html

Изготовление столярного стола

При сооружении стола одним из важных критериев является его высота и оснащённость необходимыми устройствами. По чертежам столярного верстака, своими руками изготовленного, можно смастерить подобные столы, только меньшего размера и разных конфигураций.

При создании большого стационарного верстака заранее выбирают место его установки. Там обязательно должны присутствовать несколько розеток на 220 вольт для подключения электрического инструмента.

Итак, для самостоятельного изготовления столярного верстака понадобятся:

циркульная пила и электролобзик;
электрорубанок;
электродрель с набором свёрл по дереву и металлу;
шуруповёрт с отвёртками;
рулетка, угольник, уровень;
набор гаечных головок и ключей.

Кроме перечисленных инструментов нужно заготовить деревянные элементы без гнили, трещин и больших сучков. А именно:

брусья для ножек 10×10 см;
доски толщиной не менее 6 см для столешницы (при необходимости сбивают вместе две по 3 см);
доски и фанеру для полок и ящиков;
доски для каркаса 5 — 6 см толщины и 150 — 180 см длины;
мебельные болты, шайбы, гайки, саморезы.

Чтобы не было ошибок, нужно заранее набросать примерные чертежи верстака и обозначить размеры каждого элемента конструкции.

Пошаговая инструкция по сборке верстака

Перед сборкой все материалы тщательно остругивают и шлифуют с помощью электроинструментов. Все деревянные элементы должны соответствовать заданным размерам. Пошаговая инструкция выглядит следующим образом:

Изготавливают верхнюю раму. Для этого готовят доски нужной длины. Затем их скручивают саморезами в прямоугольную конструкцию. В середине прямоугольника крепят несколько распорных планок для усиления. Ширина всех элементов должна быть одинаковой.
Готовят нижнюю раму. Она имеет такие же размеры, как и верхняя. Все её части хорошо скрепляют с помощью длинных и толстых саморезов.
Мощные опорные ножки мастерят из брусьев 10×10 см. Их остругивают, снимают угловую фаску и шлифуют. Затем пилят длиной 80 — 82 см. Их нужно 4 штуки. Монтируют опоры с помощью болтовых соединений к верхней и нижней раме. Расстояние от пола до кромки нижней рамы делают около 15 — 20 см.
На собранный каркас собирают столешницу, состоящую из досок толщиной 60 — 70 мм. Кромки этих досок должны быть хорошо подогнаны друг к другу, чтобы не было щелей. Для этого их прогоняют через калибровочный специальный рейсмус, который делает их толщину одинаковой. Края столешницы должны выступать за каркас на 7 — 10 см. После монтажа рабочей поверхности, её хорошо шлифуют и пропитывают горячей олифой.
Устанавливают столярные тиски своими руками непосредственно в тело столешницы. Это не занимает много времени, если они уже есть в готовом виде.
В столешнице создают углубление, что позволяет расположить зажимную губку тисков в одной плоскости с ней. Тиски крепят с помощью болтов и гаек, места под которые обязательно фрезеруют. Это необходимо для затапливания головок и шайб болтовых соединений.
В другом конце верстака иногда устанавливают обычные слесарные небольшие тиски. Кроме всего этого, в столешнице высверливают несколько отверстий для закрепления круглых заготовок. А также предусматривают деревянные упоры, с помощью которых удерживают детали при обработке.
Подверстачное пространство заполняют ящиками или полками для хранения инструмента и мелких заготовок. Их делают самостоятельно или берут готовые от ненужных комодов и письменных столов. Для таких ящиков изготавливают специальные модули, которые имеют направляющие планки и настил.

В итоге получается оригинальный столярный верстак, сделанный своими руками и отрегулированный под свой рост. Теперь остаётся установить рядом на стене несколько розеток с напряжением 220 вольт для работы электроинструментом и приступать к изготовлению деревянных изделий.

Нюансы проектирования

Всегда есть возможность избежать сборки слесарного стола своими руками. В этом случае можно купить дешевый ширпотреб или изделие, которое было в употреблении у мастера. Но каждый из этих вариантов имеет свои значительные минусы. В первом случае нет гарантий, что такой слесарный верстак прослужит долго, т. к. дешевые варианты собираются из отходов производства, а не качественного материала. Подержанные изделия могут обладать отличными прочностными характеристиками и иметь привлекательную конструкцию, но не всегда соответствуют конкретным требованиям гаража, где планируется его монтаж. Поэтому лучшим способом будет сборка собственной конструкции по разработанному чертежу.

Есть несколько факторов, которые позволяют собрать максимально удобную конструкцию под свои нужды в слесарных работах

При проектировании важно учитывать:

высоту;
ширину;
глубину;
прочность.

Первым и одним из самых важных факторов является правильный подбор высоты для будущей слесарной конструкции. Если верстак получится ниже, чем требуется, тогда будет идти большая нагрузка на спину, т. к. работать придется в согнутом состоянии. При слишком большой высоте слесарного верстака напрягать придется ноги и руки, чтобы дотягиваться до деталей. Идеальным считается вариант, когда столешница находится на уровне пупка. В этом случае предплечья и кисти рук отлично ложатся на плоскость и не приходится напрягать спину.

В отношении ширины слесарного верстака нет строгих правил. Все зависит от того, какие изделия на нем будут размещены. В классическом варианте ширина подбирается под рост человека. В этом случае, стоя посередине, можно будет дотянуться до любой точки верстака. Глубина изделия должна быть такой, чтобы не приходилось наклоняться, чтобы достать предмет, лежащий в глубине. Обычно достаточно 50 или 60 см

Особое внимание стоит уделить прочности конструкции. С этим показателем невозможно перестараться, т

к. на слесарном верстаке приходится работать тяжелыми инструментами и подчас наносить сильные удары по деталям.

Совет! Сооружение верстака для слесарных работ должно вестись только из металла. Деревянные конструкции не способны выдержать требуемой нагрузки, даже если подобрать твердые породы древесины и обшить их металлом.

Этапы работы

Последовательность операций при изготовлении своими руками несложного ящика для слесарных инструментов из фанеры. Днище, стенки и другие детали вырезаются с помощью заранее приготовленного шаблона, контуры которого переносятся на фанерный лист маркером либо специальным карандашом.

Для снятия заусенцев края отверстий шлифуются абразивной бумагой. Затем детали лотка склеиваются и фиксируется при помощи шиповых соединений. Это придаст конструкции прочность.

Изготовленный лоток приклеивается к днищу между деталями, имеющими отверстиями для рукоятки, и дополнительно закрепляется небольшими гвоздями.

При помощи клея собирается днище и боковины в форме прямоугольников, дополнительно увеличить прочность необходимо гвоздями. Затем следует вставить рукоятку и закрепить ее гвоздями либо любым другим способом.

Внутренние соединения усиливаются путем вклеивания брусков прямоугольного либо треугольного сечения на стыках между стенками, боковинами и днищем. Бруски дополнительно закрепляются винтами или гвоздями.

Верстак своими руками

Для начала нужно определиться, где будет находиться верстак и к чему можно его закрепить. Если конструкция угловая, то наилучший вариант в этом случае — начать постройку от самих стен, при этом они должны быть крепкими.

Этот вариант хорош тем, что поправки в конструкцию возможно вносить по ходу дела, но если мастер неопытный, то лучше воспользоваться другим вариантом . Оптимальное решение — изготовление верстака по готовым чертежам. Конечно, стоимость такого варианта в несколько раз больше, но размеры и материал уже подобраны и указаны в чертеже, что значительно облегчает работу.

Основание выполнено из 35-го уголка с толщиной стенок 5 мм. Из такого материала получается устойчивая конструкция. В качестве рабочей поверхности используется лист толщиной 3 мм, под листом присутствуют доски толщиной 60 мм, что обеспечивает еще большую жесткость конструкции. Обвязку стола можно сделать из более тонкого уголка, так как нагрузка на нее минимальна, а доски можно использовать от 20 мм. Что касается оставшихся полок, то в качестве поддона используется фанера толщина которой колеблется от 10 до 20 мм. Выдвижные ящики делаются из стали 2 мм. Для изготовления слесарного верстака размеры показаны ниже.

Высоту и ширину тискового стола можно изменять и подстраивать под свои нужды. Еще понадобятся следующие материалы:

Уголок 35 мм, толщина стенок не меньше 5 мм.
Уголок 20 мм для каркаса.
Для опорных ножек необходимо изготовить пластины из кусков стального листа для крепления верстака к полу.
Фанера.
Брус 60 на 40.

После того как каркас будет готов, необходимо провести зачистку металла. Затем, во избежание коррозии металла, конструкцию нужно покрыть грунтовкой по металлу в 2 слоя и после этого приступить к покраске. Деревянные элементы необходимо также прогрунтовать и по возможности обработать лаком. Обработанная таким образом древесина прослужит долго и не станет впитывать в себя влагу и гнить.

Как только доски высохнут, их можно настилать на готовую конструкцию. Желательно просверлить в начале и в конце каждой доски отверстия и с помощью шурупов по металлу прикрепить их к основанию. Лист, который послужит своеобразным щитом от ударов молотком, необходимо настелить на доски и зафиксировать болтами или саморезами к доскам. На все полки нужно уложить листы фанеры и закрепить их любым способом. Следующий шаг — изготовление самих ящиков из листового металла.

После того как лист металла был изготовлен по чертежу, следует загнуть его боковые части и обварить. Должна получиться такая конструкция:

К передней части приварить ручку для вытягивания ящика. Перед установкой нужно прогрунтовать и покрасить так же, как и саму раму. Готовые ящики вставить в верстак.

Как сделать слесарный верстак своими руками
